"私董会"是工课设计的一种创新的学习和交流模式,目的是提升学员对于故障问题的诊断分析能力。在这种模式下,讲师扮演教练的角色,学员扮演案主和诊断人,他们共同围绕一个故障问题展开讨论和学习。
机封密封罐压力断崖式掉落,手动补压泵补液压力无变化。
1.2 案例背景:
1)装置参数
型号:ZE100-2250
额定流量:120m³/h
额定扬程:65m
额定转速:2950r/min
额定轴功率:28.4KW
故障现象(合)

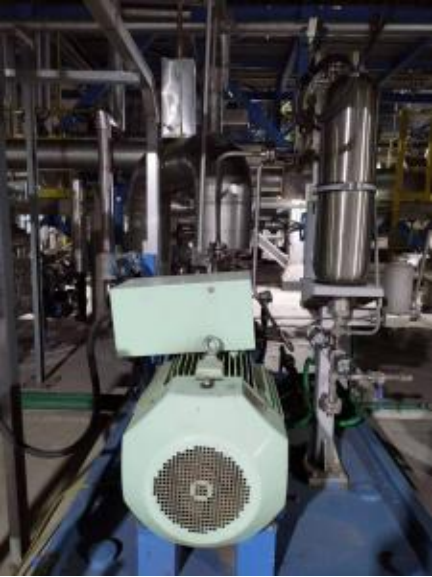

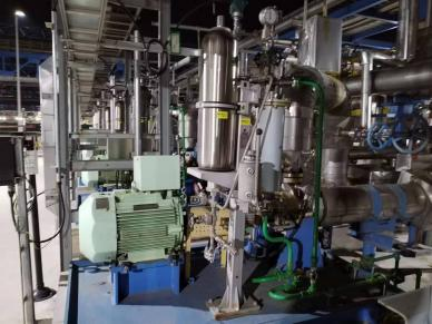

3)设备外形照片

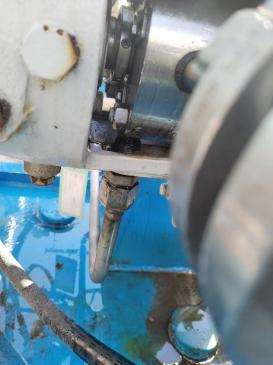

设备外形图片-1
设备外形图片-2

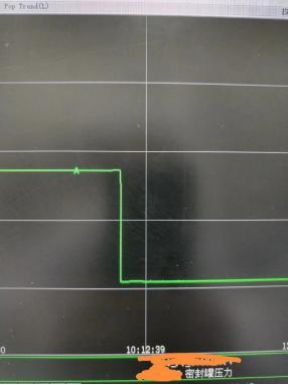

日常生产巡检中,发现密封压力突然快速下降,补加密封液后随即从泵轴处泄漏。
拆检情况

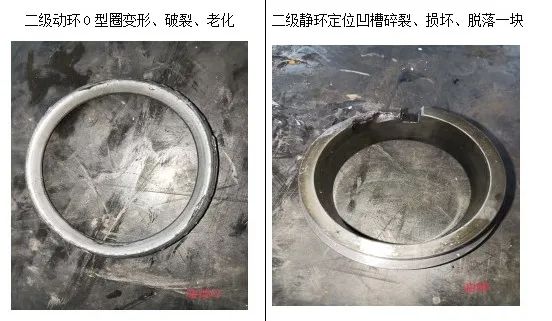

拆检发现:

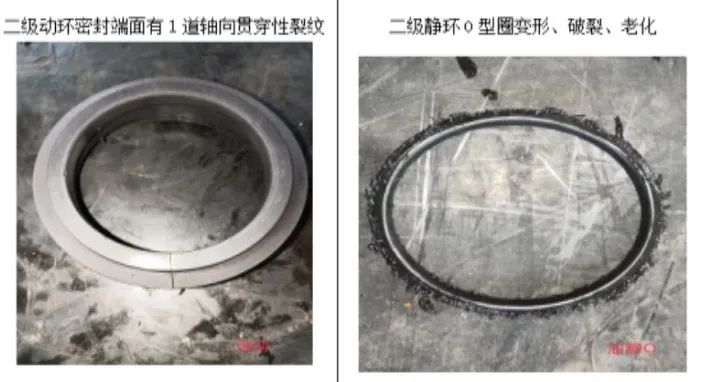

1、机械密封二级动环:动环密封端面有1道轴向贯穿性裂纹。
2、机械密封二级动环O圈:O型圈变形、失去弹性、老化有小裂纹无法达到正常密封使用性能要求。
3、机械密封二级静环:静环定位凹槽碎裂、损坏、脱落一块。
4、机械密封二级动环O圈:O型圈变形、失去弹性、老化有小裂纹无法达到正常密封使用性能要求。

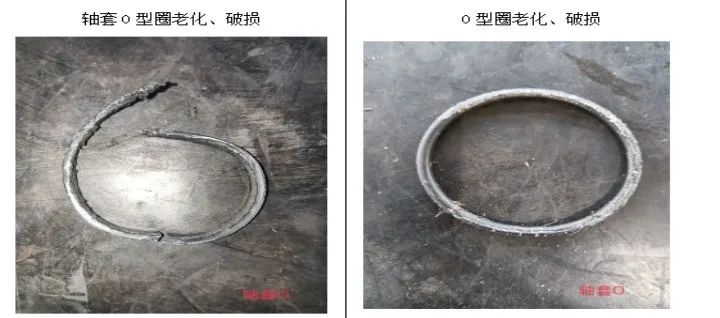

5、机械密封轴套O圈:套O圈(第二道)开裂、损坏,已无法达到正常密封使用性能要求。
诊断结论与建议
诊断结论:
1、该机械密封二级动/静环损坏严重,无法使用;动/静环密封O圈溶胀、损坏,均不建议使用。
2、机械密封轴套O圈开裂、损坏,无法使用。
3、机封损毁O圈材质均为氟橡胶,建议将其材质改为全氟醚橡胶。
4、需紧备以下机械密封易损件:动/静环、所有O型圈、动环弹簧及动环座、轴套。所有易损件备齐后,在机械密封使用前予以修复。
诊断建议:
1)工艺及操作角度:
①介质中的污染物(如颗粒物、杂质等)进入机封密封面,会导致机封磨损加剧,密封性能下降。
②工艺介质中含有腐蚀性物质时,会对机封的密封材料产生腐蚀,降低其密封性能,导致机封失效。
③排气不充分,润滑不足,导致机封过热、磨损加剧。
④频繁启停泵。
2)设备角度:
①机械在运输及安装过程中是否有损伤。
②设备运行时的振动和冲击会对机封产生影响,使机封密封面失效或磨损。
④定期维护和保养不及时或不到位。
整改措施
