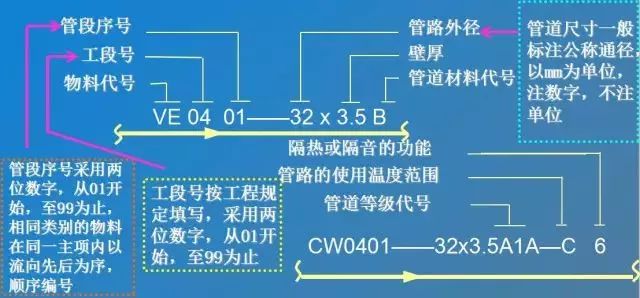

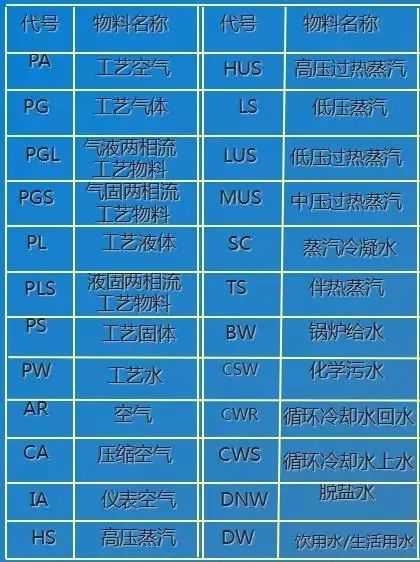

物料代号
管道等级

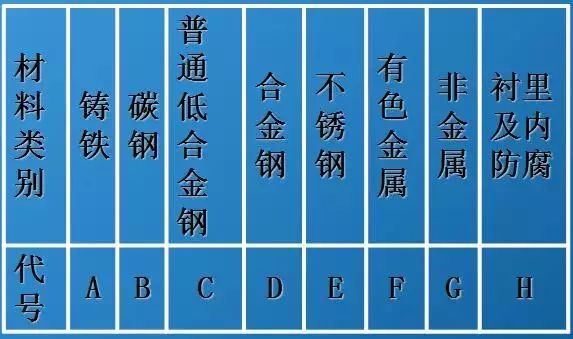

管道材质类别

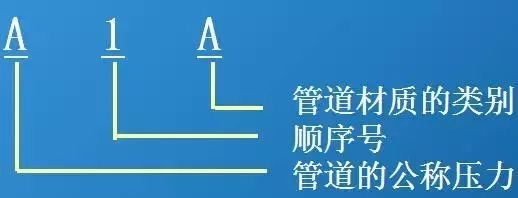

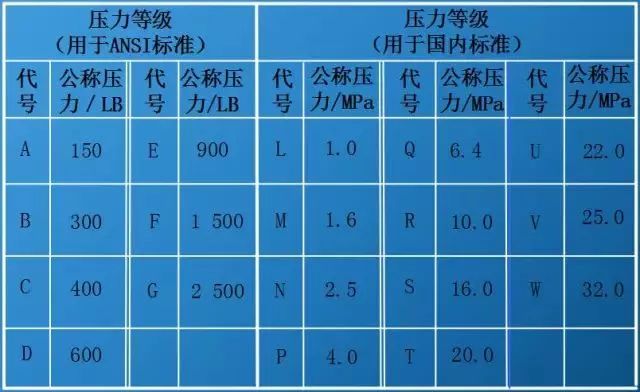

管道公称压力等级

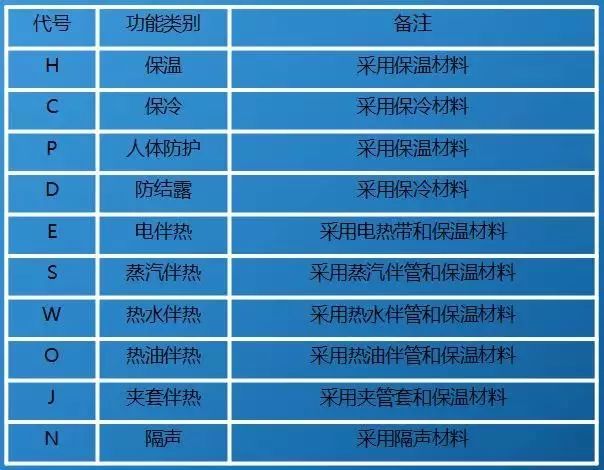

隔热及隔声代号
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
| Gate valve闸阀 |
| Butterfly valve or damper 蝶阀或节气闸 |
| Globe valve 球形阀 |
| Ball valve球阀 |
| Check valve止回阀 |
| Hand controlvalve手动控制阀 |
| Stop check valve 断流止回阀 |
| Needle valve针阀 |
| Slide valve滑阀 |
| Plug valve阻塞阀 |
| Ram valve冲击阀 |
| Blowdown valve吹扫阀 |
| Diaphragm valve薄膜阀 |
| Angle valve角阀 |
| Three way valve三通阀 |
| Four way valve四通阀 |
| Disc valve隔膜阀 |
| silencer消音器 |
| filter过滤器 |
| Open drain敞口排放 |
| Closed drain funnel 密闭排放漏斗 |
| Open funnel敞口漏斗 |
| Pipe size reduction管径尺寸缩小 |
| Pipe specification limit管线规格界限 |
| Strainghtening vane矫正器具 |
| Spectacle blind install donut in line管道上安装的开位置肓板 |
| Spectacle blind install donut in line管道上安装的关位置肓板 |
| Flame arrester 防火装置 |
| Hose connection软管连接 |
| Temporary strainer临时过滤器 |
| Basket strainer篮式过滤器 |
| Y-type strainer Y型过滤器 |
| Expansion joint 膨胀接合处 |
| Hamer Blind肓板 |
| Sample Connection取样连接 |
| Steam Trap 蒸汽汽水阀 |
| Piping Engineered Item管道工程单位 |
| Steam Desuperheater蒸汽减温器 |
| Vortex breaker 涡流断路器 |
| Grade 平面 |
| Y-type strainer Y型过滤器 |
| Expansion joint 膨胀接合处 |
| Hamer Blind肓板 |
| Sample Connection取样连接 |
| Steam Trap 蒸汽汽水阀 |
| Piping Engineered Item管道工程单位 |
| Steam Desuperheater蒸汽减温器 |
| Vortex breaker 涡流断路器 |
| Grade 平面 |
| Y-type strainer Y型过滤器 |
| Expansion joint 膨胀接合处 |
| Hamer Blind肓板 |
| Sample Connection取样连接 |
| Steam Trap 蒸汽汽水阀 |
| Piping Engineered Item管道工程单位 |
| Steam Desuperheater蒸汽减温器 |
| Vortex breaker 涡流断路器 |
| Grade 平面 |
| Packed Section 整个区域 |
| Mesh-Type Mist Eliminator 网状除雾器 |
| Note Reference Symbol 注释参照符号 |
| Horizontial Vane-Type Mist Eliminator 水平叶片型除雾器 |
| Primary Process Line 主工艺管道 |
| Secondary Process Line次工艺管道 |
| Jacketed Pipe 套管Existing OR Future Line 现有或将有的管道 |
| Flexible Host 柔性软管 |
| Underground Line 地下管道 |
Internal Signal(software or data link) 内部信号（软件或数据连接） |
| Instrument Pneumatic Line仪表气源管线 |
| nstrument Capillary Tubing仪表毛细管 |
| Hydraulic Signal 水压信号 |
| Electromagnetic,Sonic,,Optical Or Radioactive Signal电磁、声波、光学或辐射信号 |
| Heat Traced Line 伴热管线 |
| Electrical Signal 电信号 |
管道附件用细实线按规定的符号在相应处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为4 mm。

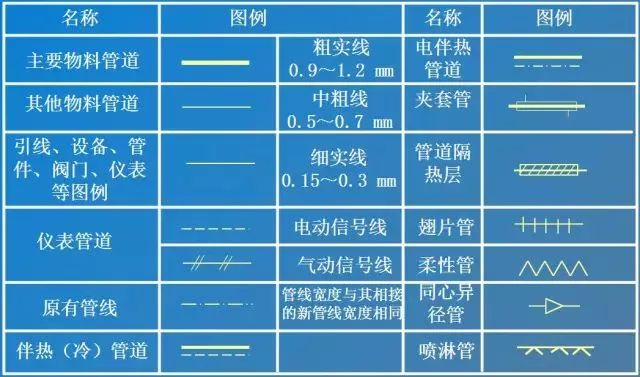

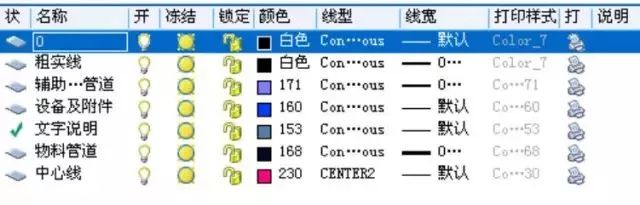

化工工艺图图层和线型

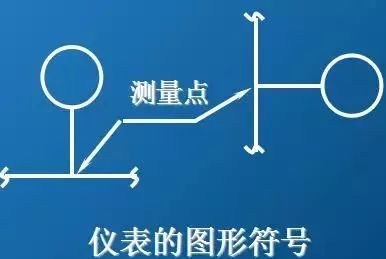

仪表安装位置的图形符号

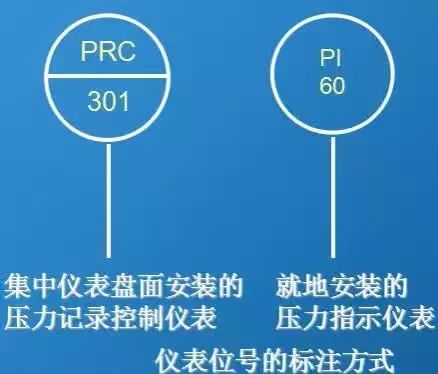

仪表位号

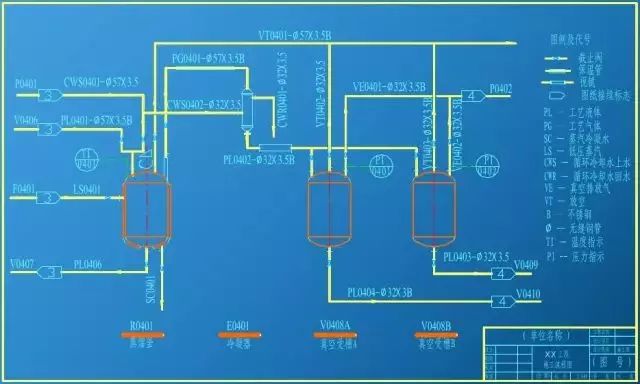

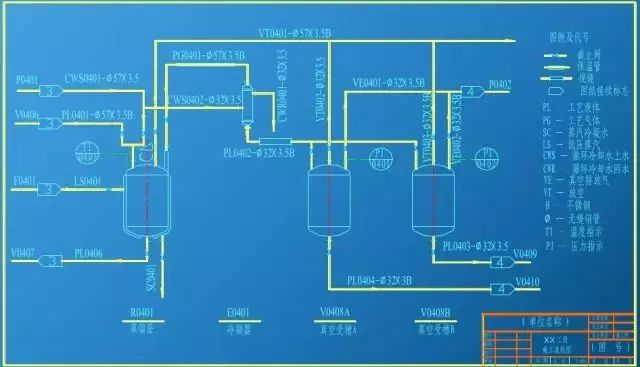

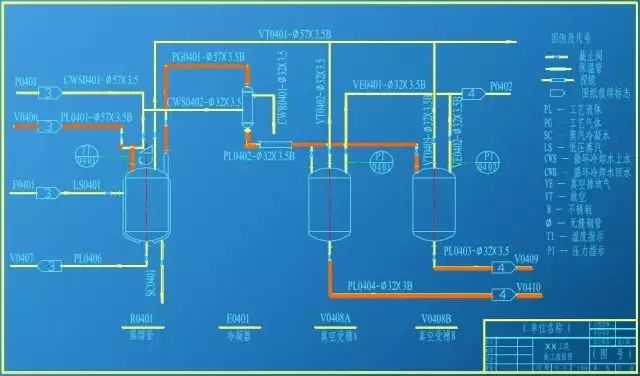

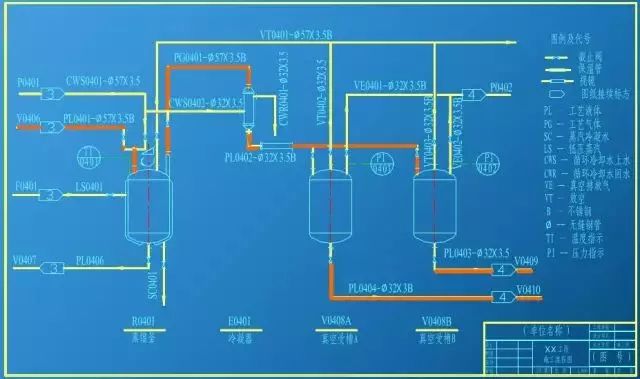

1、看标题栏和图例中的说明
