看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢？一起来看看！
四 大 方 面
设备、管件管道、阀门、仪表
01

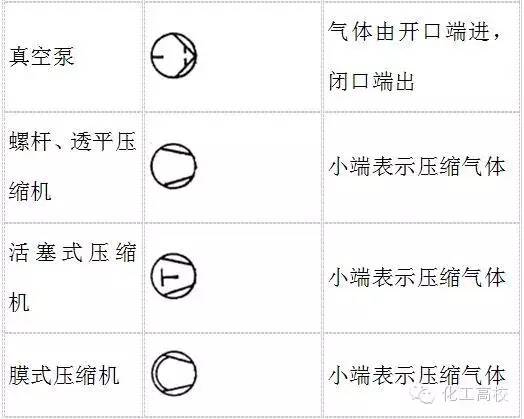

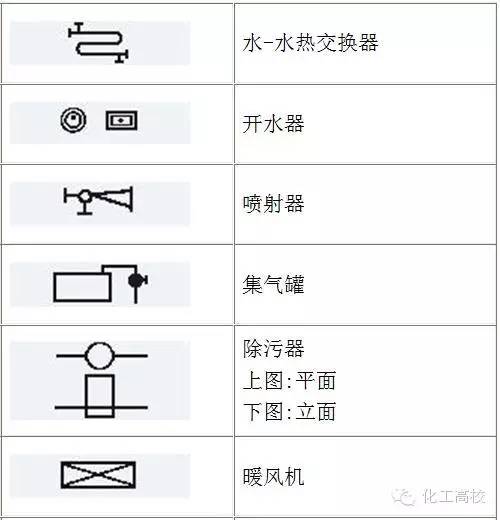

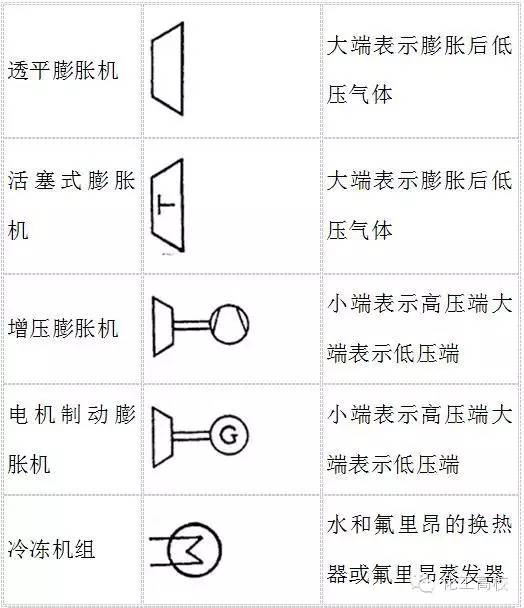

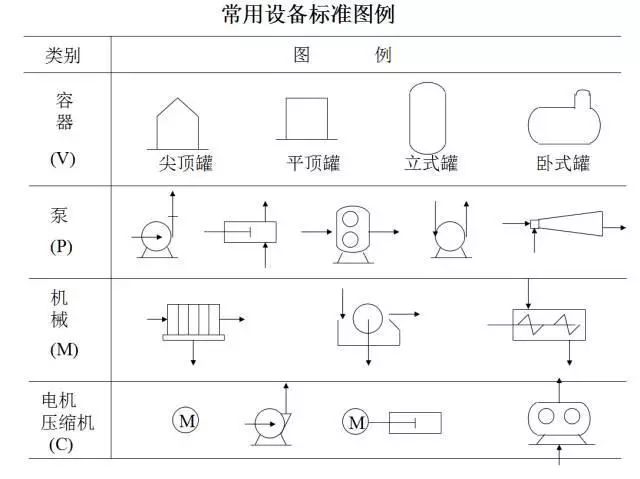

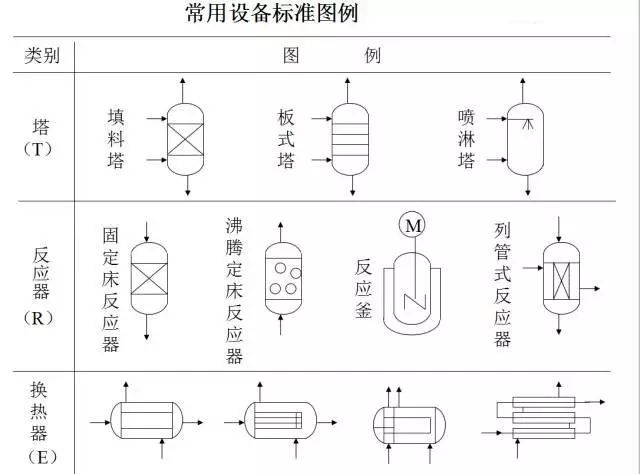

设备符号

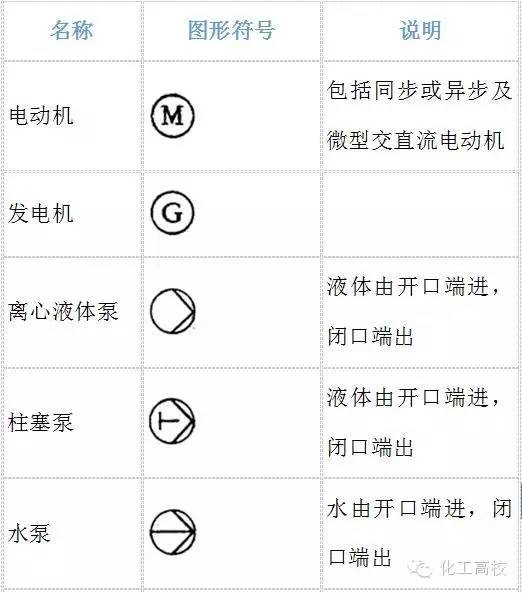

常用
重点说明
02

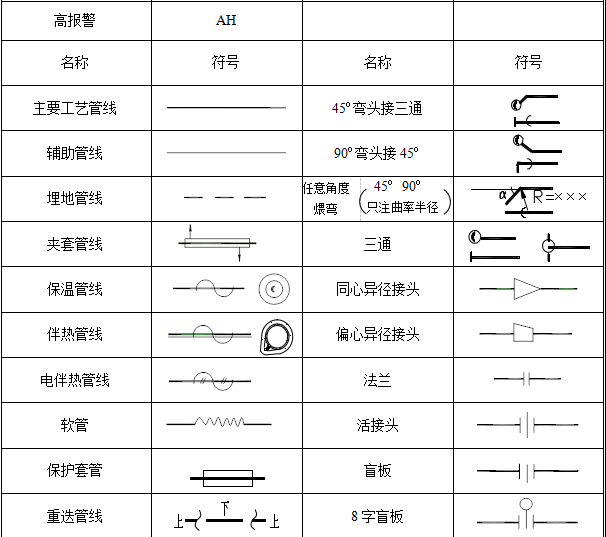

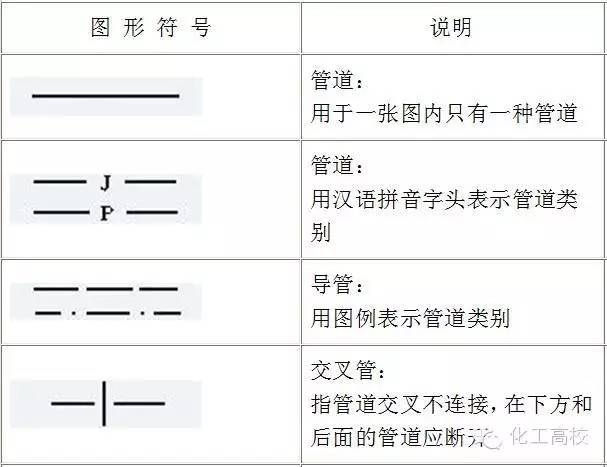

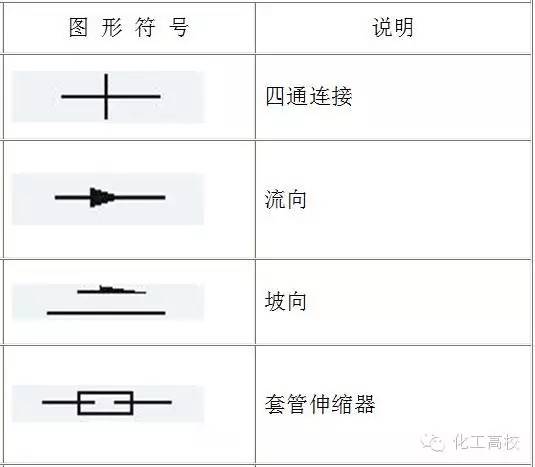

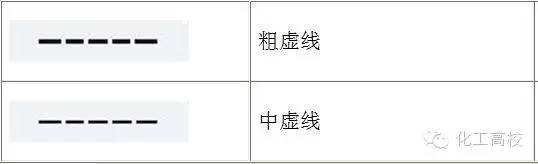

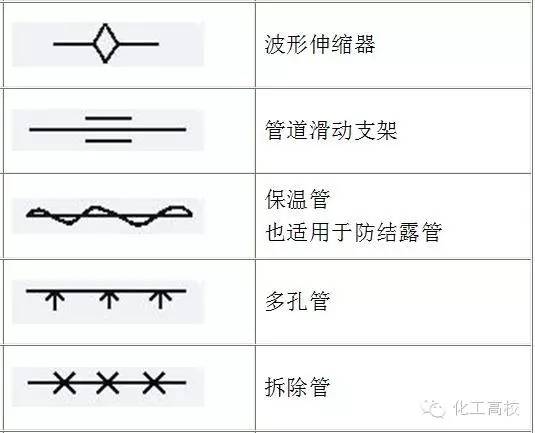

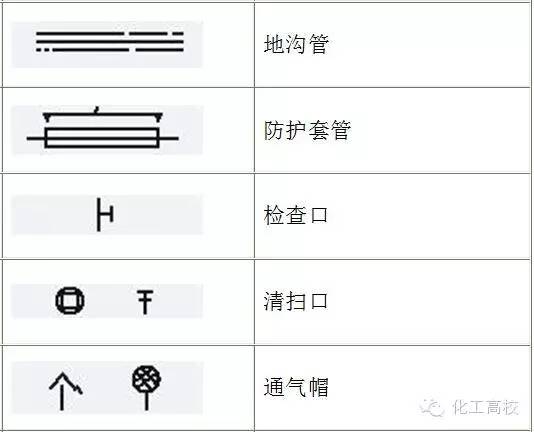

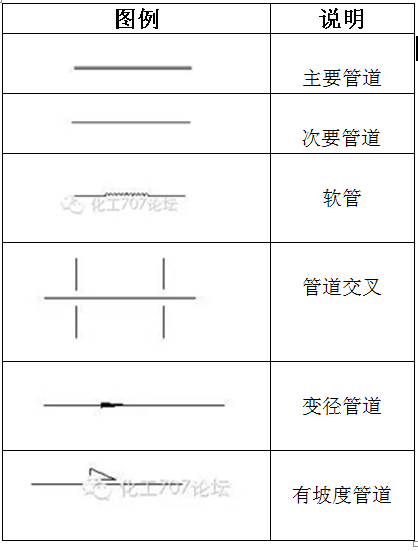

管件管道符号

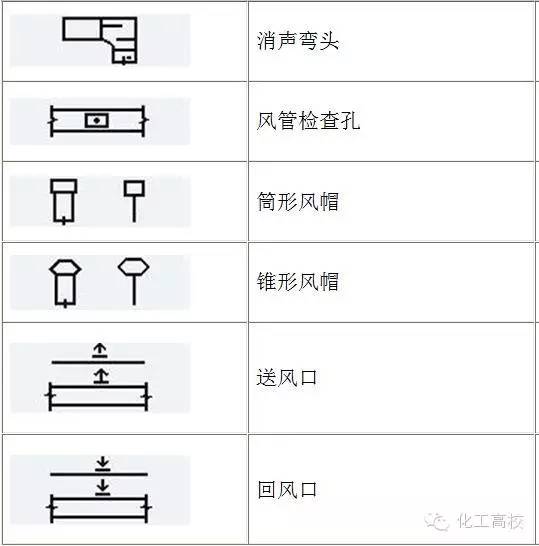

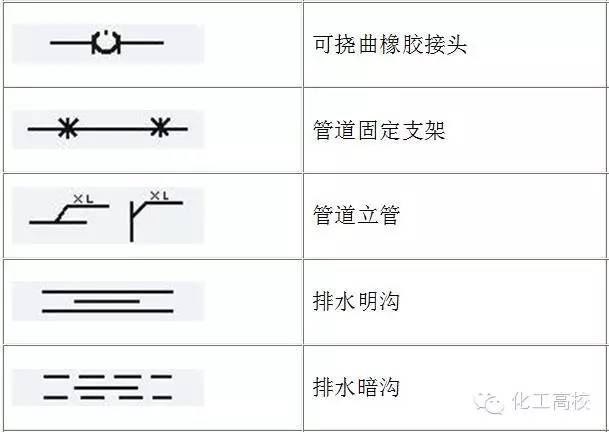

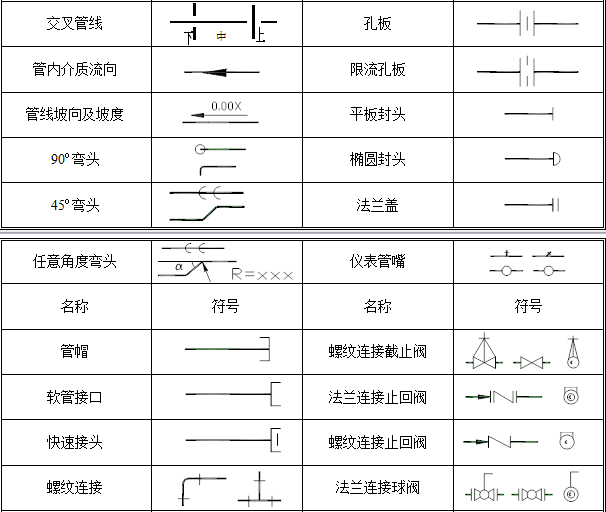

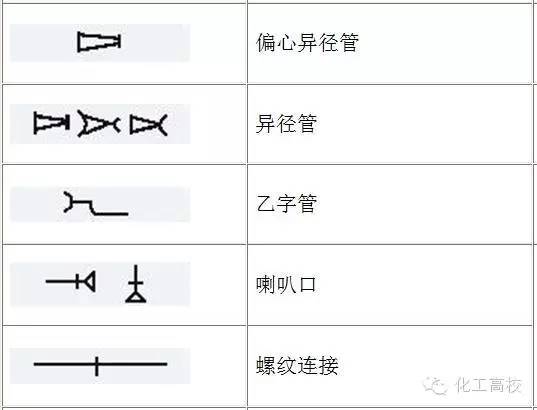

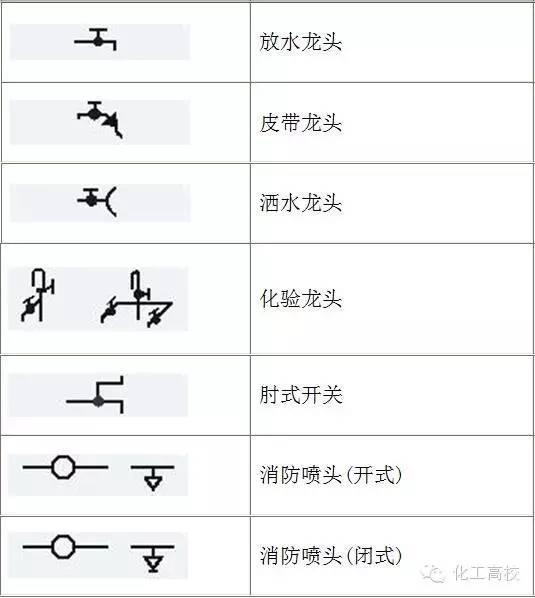

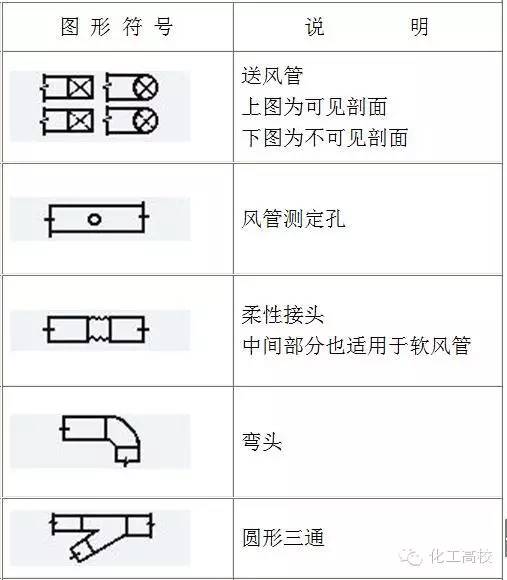

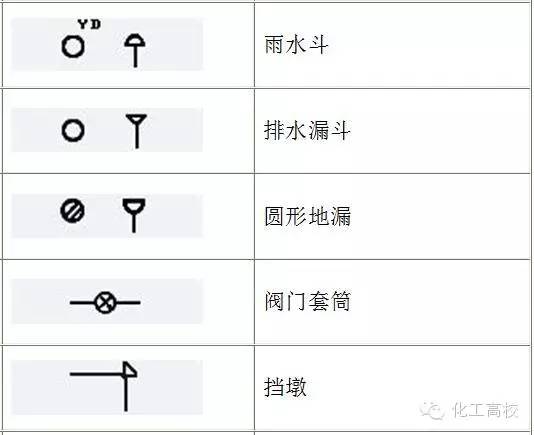

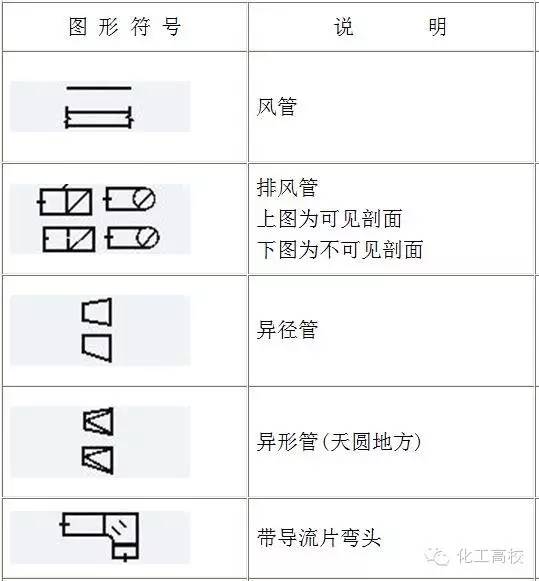

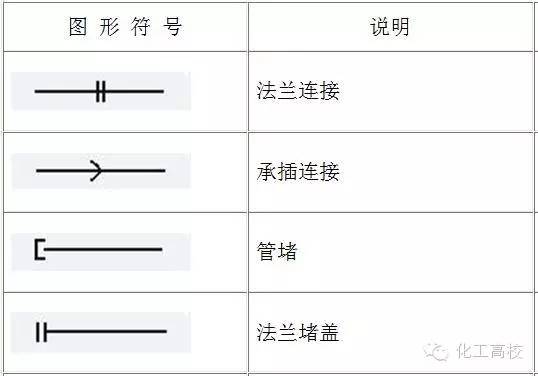

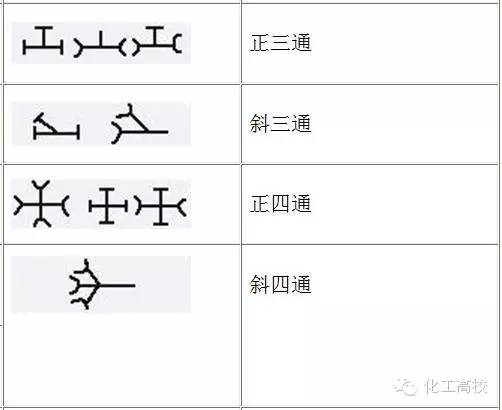

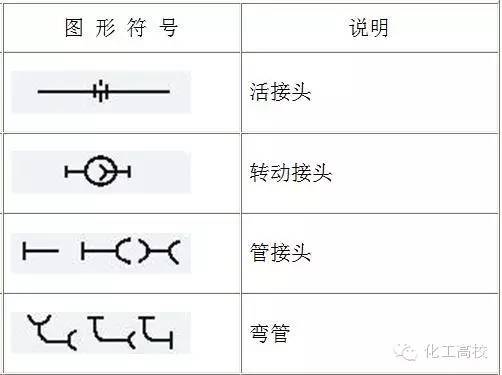

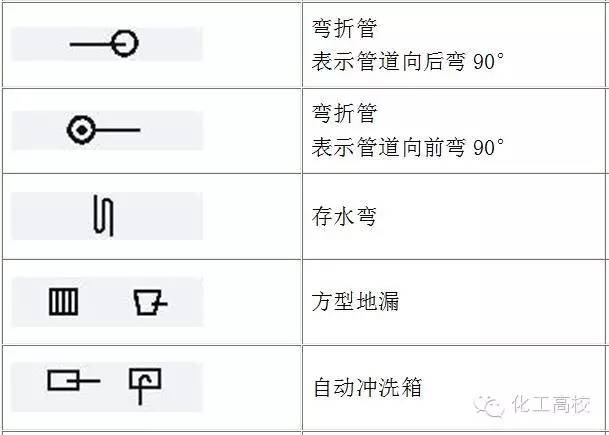

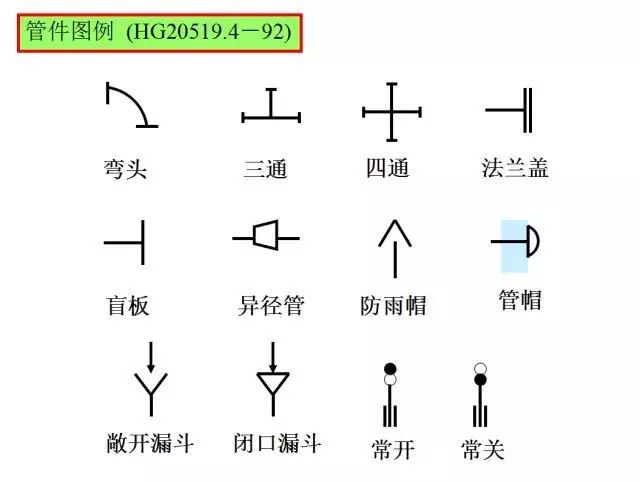

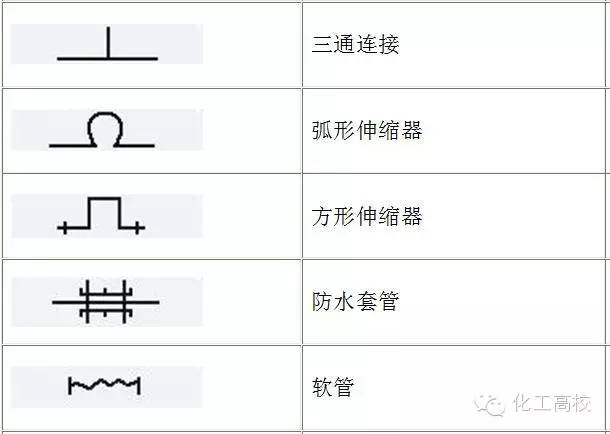

管件图例
03

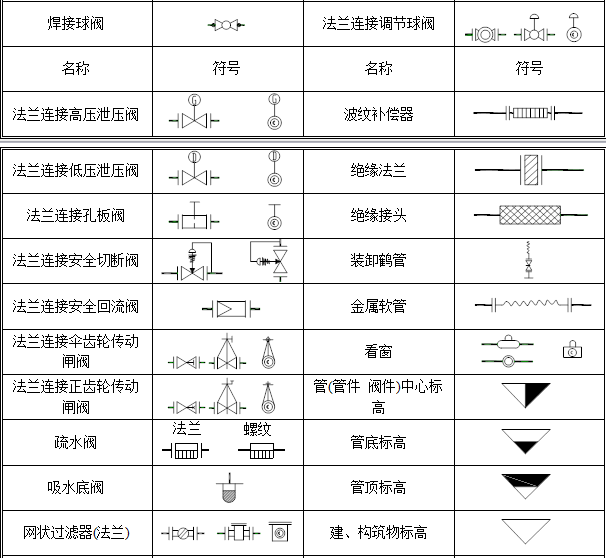

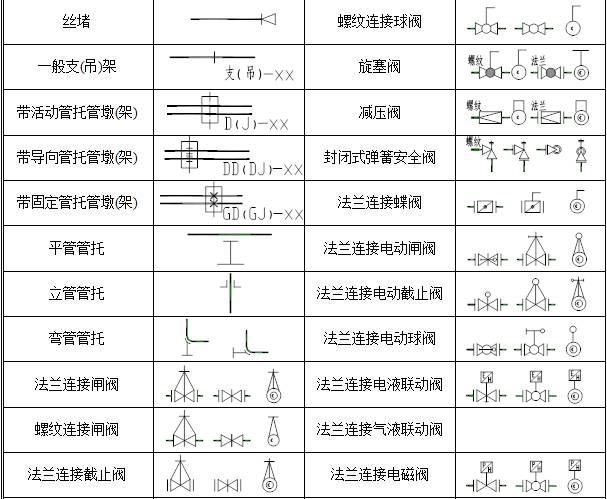

阀门

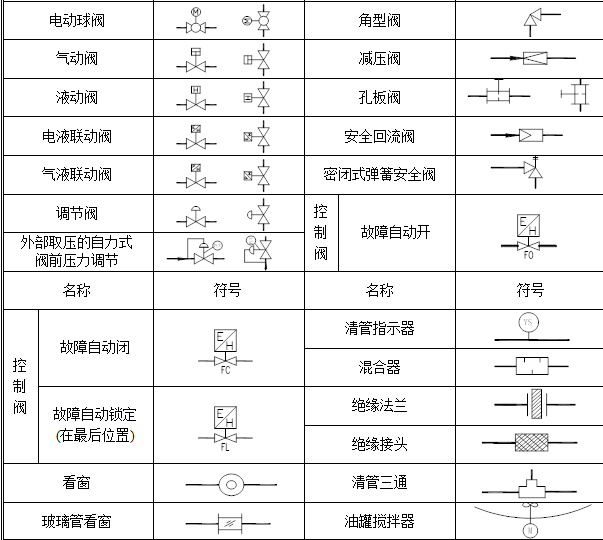

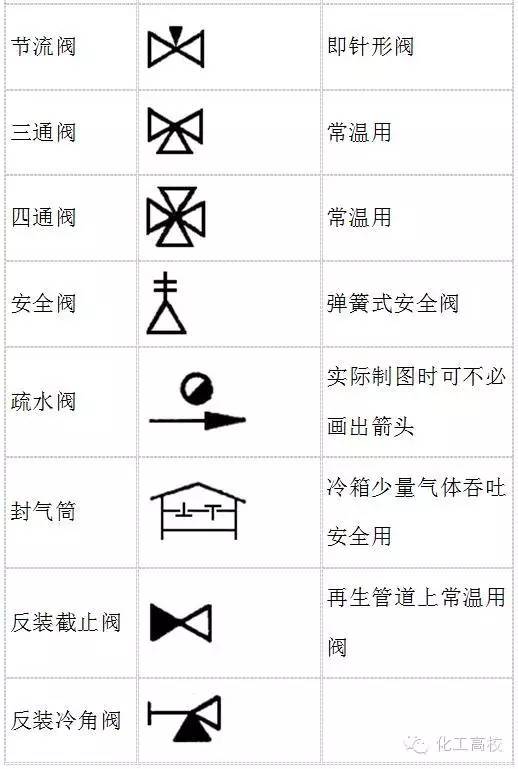

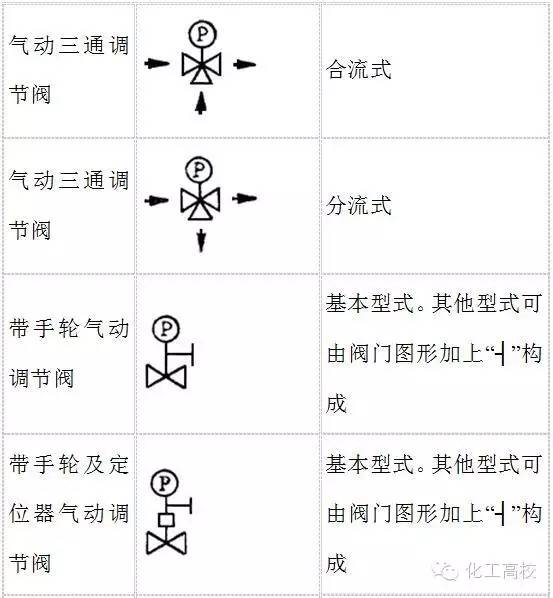

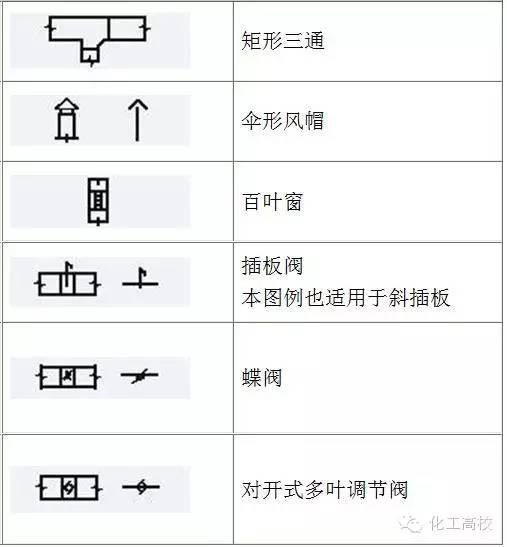

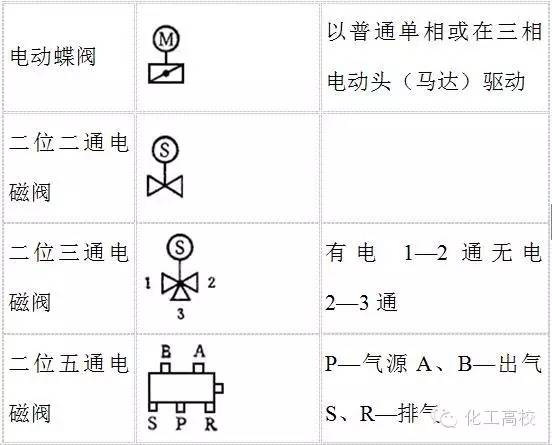

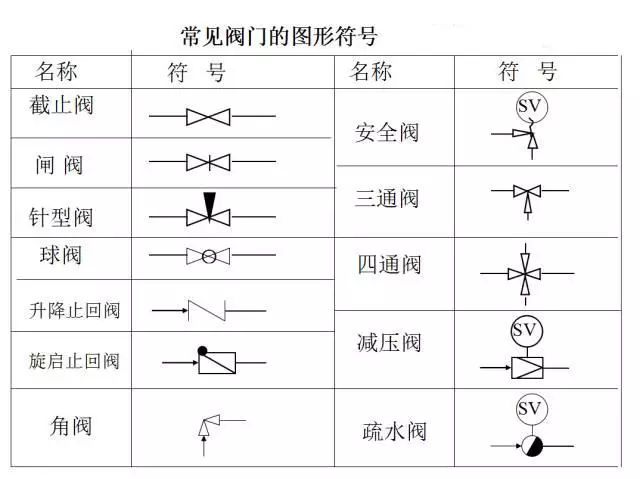

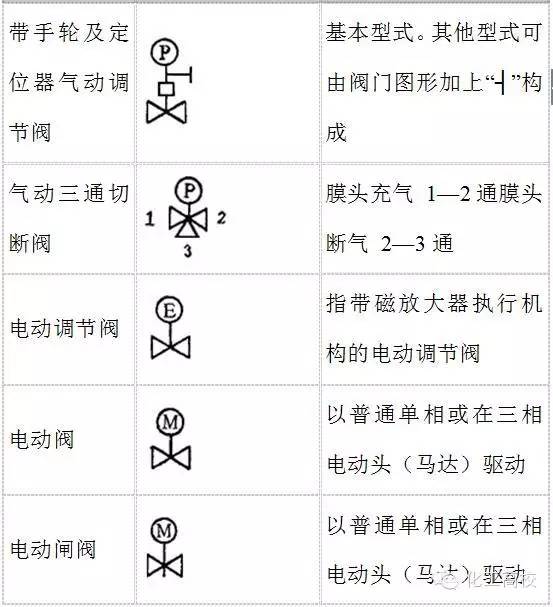

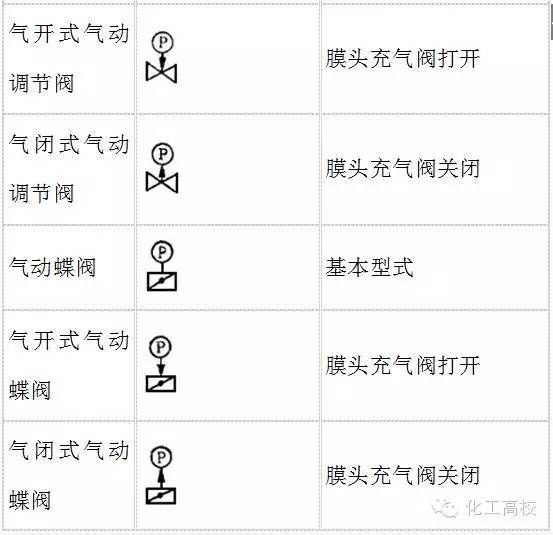

常见阀门

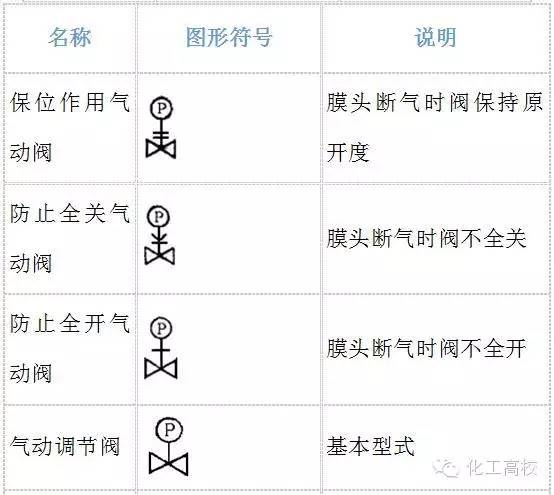

阀门重点说明
04
仪表

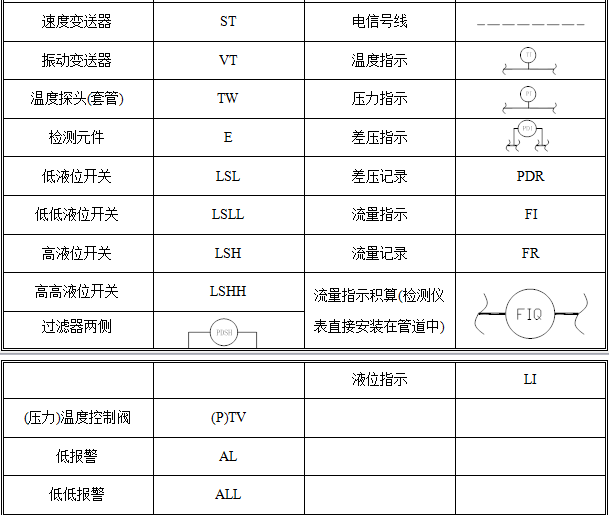

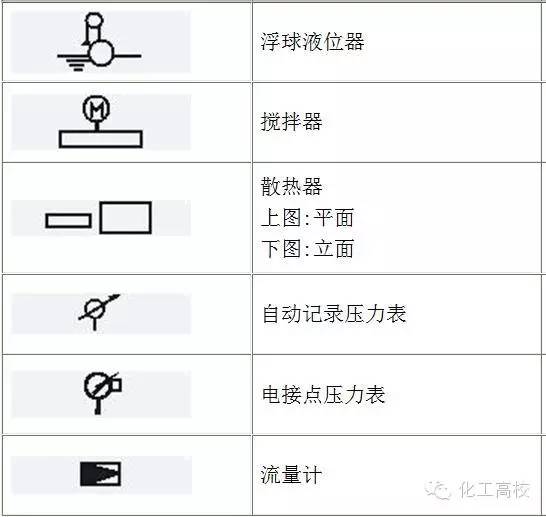

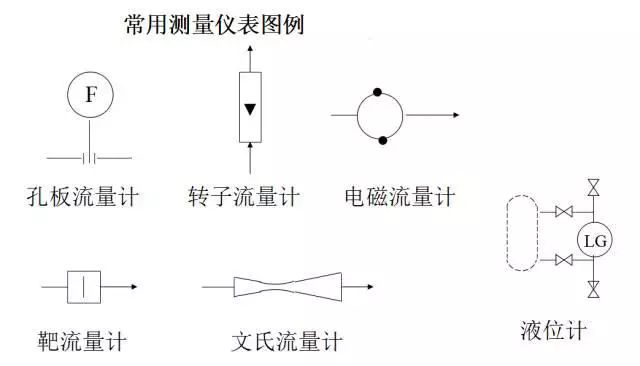

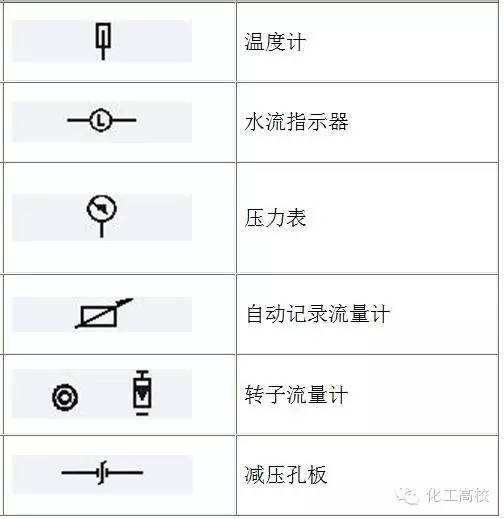

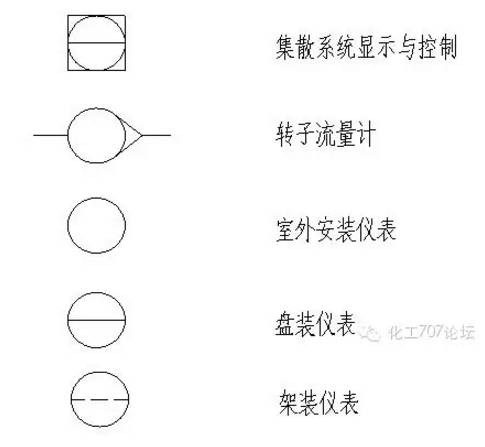

常见仪表

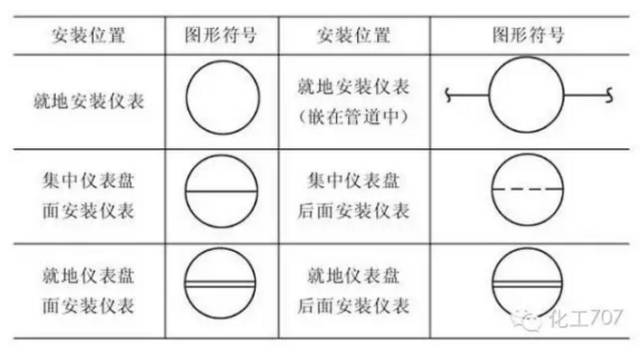

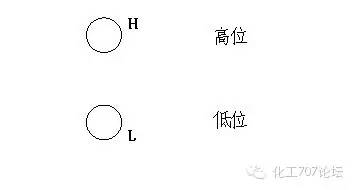

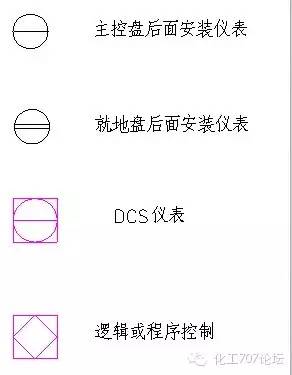

安装位置

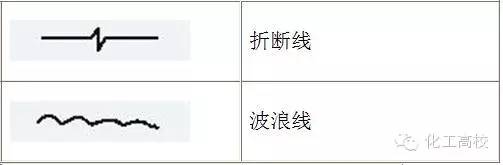

其它

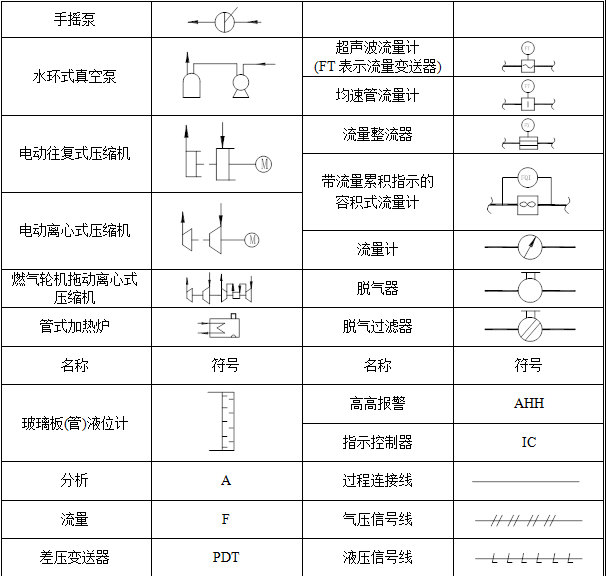

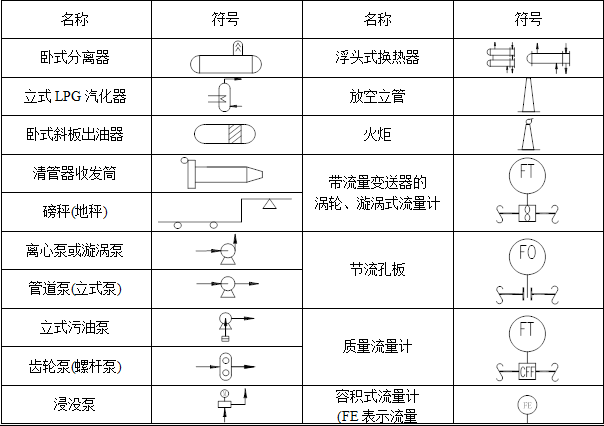

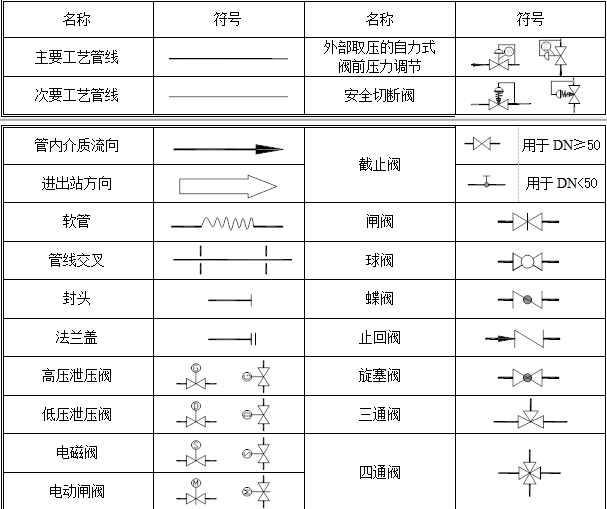

最 常 用 图 例
压力管道工艺流程设计
