《纺织科技进展》2024年第1期选登:基于出芽短梗霉发酵法制备β-聚苹果酸

文献引用格式:谭昕,康建平,李佳逸,等.基于出芽短梗霉发酵法制备β-聚苹果酸[J].纺织科技进展,2024,46(1):15-18.

基于出芽短梗霉发酵法制备β-聚苹果酸

谭 昕1,康建平1,2* ,李佳逸1,何雨静1,2,王燕来1,何 勇1

(1.四川省纺织科学研究院有限公司,成都610083;

2.高技术有机纤维四川省重点实验室,成都610083)

第一作者:谭 昕(2000—),女,学士,研究方向为高分子材料。

摘 要:通过改变出芽短梗霉Aureobasidiumpullulans 的培养与发酵的工艺条件,实现β-聚苹果酸的生成量和分子量的提高。试验表明,最佳培养条件和培养组分为:100g/L葡萄糖,35g/L蛋白胨,2g/L丁二酸铵,0.1g/LKH2PO4,0.3g/L MgSO4·7H2O,0.5g/LKCl,0.05g/LMgSO4,20g/LCaCO3,0.5g/L亮氨酸,pH 值4.0,发酵温度25℃,培养时间6d。在该条件下进行发酵培养,β-PMLA的产量提高到24.3g/L,分子量提高到8948Da。

关键词:出芽短梗霉;β-聚苹果酸;发酵;工艺优化

β-聚苹果酸(Polyβ-malicacid,β-PMLA)是一种重要的高分子聚合物,以苹果酸为唯一单体且具有完全生物可降解性,因主链上含有酯键而被称为聚酯类化合物,由Shimada等人于1969年首次发现[1-2]。传统的聚苹果酸生产工艺主要依赖化学合成法,然而这种方法存在着原料有限、环境污染和工艺复杂等问题[3-4]。为此,发酵生产聚苹果酸成为了一种可行的替代方案[5-7]。

对出芽短梗霉的培养条件和培养基组分进行调整,可实现β-PMLA 的发酵过程优化。对出芽短梗霉发酵生产β-PMLA 的工艺进行深入研究和优化。通过通过改变出芽短梗霉Aureobasidium pullulans 的发酵、碳源、氮源、pH 值及氨基酸种类,期望优化β-聚苹果酸发酵生产的工艺条件,实现β-聚苹果酸产量的最大化和工艺的最优化。研究结果有助于推动出芽短梗霉发酵生产β-聚苹果酸工艺的进一步发展,并为β-聚苹果酸的工业化生产提供技术支持。

1 材料与方法

1.1 试验材料

1.1.1 菌 种

出芽短梗霉Aureobasidium pullulans 40331, Aureobasidiumpullulans2696,由中国工业微生物菌种保藏中心提供。

1.1.2 培养基

(1)斜面培养基:PDA 培养基[8]。

(2)种子培养基/(g·L-1):蔗糖60.0,酵母膏3.0,丁二酸2.0,硫酸铵1.0,K2CO3 0.4,KH2PO40.1,MgSO4·7H2O0.1,ZnSO4·7H2O0.005,玉米浆0.1%,CaCO320.0(单独灭菌)。

(3)发酵培养基/(g·L-1):蔗糖100.0,蛋白胨35.0,KH2PO40.1,NaNO32.0,MgSO4·7H2O0.3,KCl0.5,MgSO40.05,CaCO320.0(单独灭菌)[9]。

1.1.3 主要设备

LC-2023C高效液相色谱仪(上海纳锘实业有限公司)、BKQ-B75Ⅱ立式高压蒸汽灭菌器(博科控股集团有限公司)、BHC-1300A2生物安全柜(上海丙林电子科技有限公司)、SN-SPX-150B生化培养箱(上海尚仪仪器设备有限公司)、ZWY-2102C摇床(上海智城分析仪器制造有限公司)、XJ620M 分析天平(上海天美天平仪器有限公司)、PHSJ-6L型酸度计(上海仪电科学仪器股份有限公司)、TGL-16M 离心机(湖南湘仪离心机仪器有限公司)。

1.2 试验方法

1.2.1 斜面培养

将4℃斜面保存的出芽短梗霉菌株转接到新鲜的PDA 斜面上于25℃培养4~5d。

1.2.2 种子培养

将种子培养基分装在500 mL 锥形瓶中,每瓶90mL培养基,在121 ℃下灭菌20min。于无菌条件下,用10mL无菌生理盐水洗下培养基表面的孢子,制成孢子悬液,按照10%(V/V)的接种量,取10mL接种到装有90mL种子培养基的500mL锥形瓶中,置于恒温25℃、转速250r/min的摇床上培养48h。

1.2.3 摇瓶发酵培养

将制备好的种子液混合均匀,在无菌环境下按10%(V/V)的接种量,取10mL接种到装有90mL发酵培养基的500 mL 锥形瓶中,置于恒温25℃、转速250r/min的摇床上培养时间6d。

1.2.4 发酵工艺条件优化

考察发酵pH 值、碳源、氮源、氨基酸等因素对β-PMLA 产量及分子量的影响,得出出芽短梗霉发酵产β-PMLA 的优化工艺条件。

1.3 分析方法

1.3.1 β-PMLA的测定方法[10]

取10 mL 发酵液,经转速12000r/min 离心10min除去菌体,取5mL上清液加入等体积1mol/L的H2SO4溶液,调节温度90 ℃,水解12h,将聚苹果酸完全水解为单体苹果酸。高效液相色谱法(HPLC)检测水解前后苹果酸的含量,两者之差即为聚苹果酸的产量。

C聚=C后-C前    (1)

式中:C聚为聚苹果酸的质量浓度,g/L;C后为苹果酸水解后的质量浓度,g/L;C前为苹果酸水解前的质量浓度,g/L。

1.3.2 β-PMLA分子量的测定方法

采用凝胶渗透色谱法进行分子量的测定。GPC检测β-PMLA 分子量的条件:色谱柱为凝胶色谱柱(8.0mm×300mm);柱温25 ℃;参比池温度30 ℃;流动相为5mmol/LNa2SO4溶液;进样量20μL;pH自然;流速0.5mL/min。

1.3.3 pH值的测定方法

采用pH 计进行测定。

2 结果与讨论

2.1 出芽短梗霉合成β-PMLA的产量及分子量

图1为苹果酸标准曲线,将不同浓度的苹果酸标准样品进行测定,以苹果酸质量浓度为横坐标,色谱峰面积为纵坐标做线性回归,得到L-苹果酸标准样品线性方程y =428x +287.78(R2 =0.9988)。

图1 L-苹果酸标准曲线

由图2 和图3 可知,通过液相色谱法检测得到Aureobasidium pullulans 2696 和Aureobasidiumpullulans40331两株菌株所产苹果酸的出峰时间及峰面积,代入标准曲线计算,得到浓度分别为13.46g/L和9.51g/L。

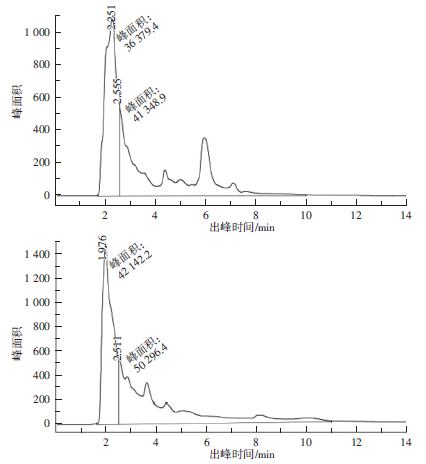

图2 Aureobasidiumpullulans2696所产苹果酸水解前后液相色谱图

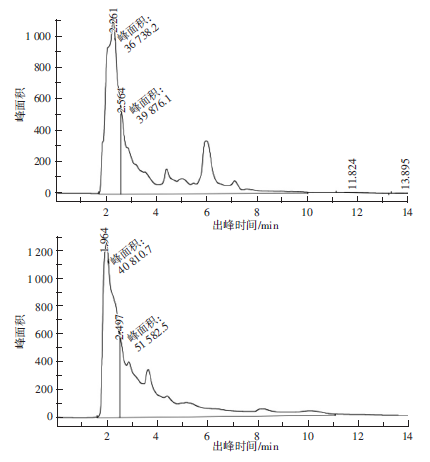

图3 Aureobasidiumpullulans40331所产苹果酸水解前后液相色谱图

采用凝胶渗透色谱法测试发酵上清液,得到Aureobasidiumpullulans2696和Aureobasidiumpullulans40331所产β-PMLA 的分子量分别为6532Da和7457Da。

2.2 发酵条件优化对β-PMLA产量及分子量的影响

根据上述试验结果,Aureobasidium pullulans2696所产β-PMLA产量为13.46g/L,分子量为7457Da,均优于Aureobasidiumpullulans40331。选取Aureobasidiumpullulans2696作为优化发酵条件的试验菌株。

2.2.1 碳源对β-PMLA发酵结果的影响

选取蔗糖、葡萄糖和木糖分别作为碳源进行发酵,浓度100g/L,培养时间6d。测定β-PMLA 的产量和分子量,结果如图4、5 所示。碳源的添加均对β-PMLA的产量和分子量有促进作用。其中葡萄糖发酵生产β-PMLA 的产量和分子量分别为16.84g/L、7920Da,发酵效果最好,较空白组产量提高了25.11%,分子量提高了6.21%;蔗糖的促进效果次之,木糖的更低。这一结果与文献[11-12]报道一致。

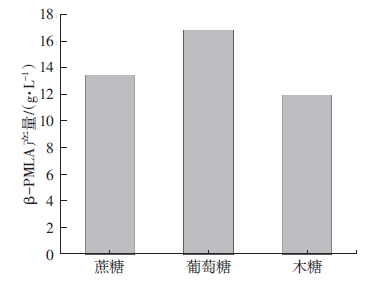

图4 不同碳源对β-PMLA产量的影响

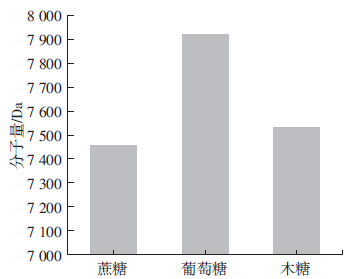

图5 不同碳源对β-PMLA分子量的影响

2.2.2 氮源对β-PMLA发酵结果的影响

分别选取硝酸钠、尿素、硫酸铵和丁二酸铵作为氮源进行发酵,浓度2g/L,培养时间6d。测定β-PMLA的产量和分子量,结果如图6、7所示。丁二酸铵作为氮源时,β-PMLA产量为15.89g/L,分子量为7680Da,其他3种次之,且添加硫酸钠时发酵所产β-PMLA 的分子量相较于空白组更低。

图6 不同氮源对β-PMLA产量的影响

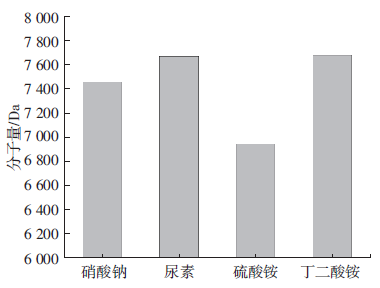

图7 不同氮源对β-PMLA分子量的影响

2.2.3 pH值对β-PMLA发酵结果的影响

参考已有文献[13],出芽短梗霉产聚苹果酸的最适pH 值偏酸。通过设置发酵液的初始pH 值为3.0、3.5、4.0、4.5、5.0,探究其对发酵效果的影响,结果如图8所示。pH 值在4.0时β-PMLA 产量最高,达到15.31g/L。pH 值为4.0~4.5之间分子量变化不大,并在此后逐渐降低。故选取4.0作为出芽短梗霉产β-PMLA 的最适pH 值。

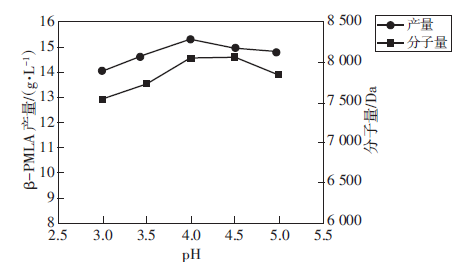

图8 pH 对β-PMLA产量及分子量的影响

2.2.4 氨基酸对β-PMLA发酵结果的影响

通过预试验选取了亮氨酸、天冬氨酸、谷氨酸、苏氨酸及丙氨酸5种对出芽短梗霉发酵有促进作用的氨基酸,按照摇瓶发酵法进行培养,结果如图9、10所示。分别添加5种氨基酸的培养基所产β-PMLA 的产量及分子量均有一定程度提升,其中添加亮氨酸和天冬氨酸效果最佳。添加亮氨酸较优化前产量提升了28.75%,分子量较优化前提升了15.4%,添加天冬氨酸较优化前产量提升了20.43%,分子量较优化前提升了15.94%。

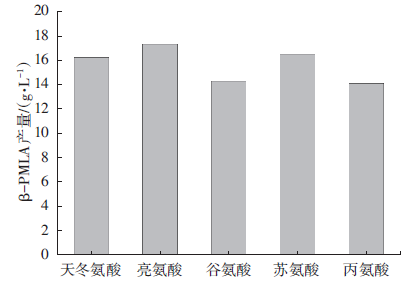

图9 不同氨基酸对β-PMLA产量的影响

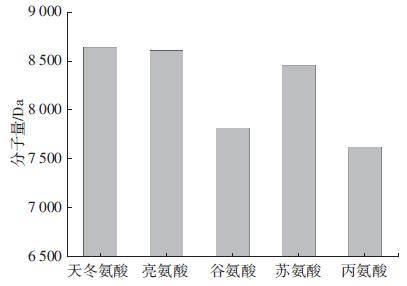

图10 不同氨基酸对β-PMLA分子量的影响

3 结束语

优化了出芽短梗霉Aureobasidium pullulans 发酵产β-PMLA 的培养条件和培养基组分,通过调控发酵初始pH、碳源、氮源及氨基酸种类,得到最佳培养条件和培养组分为:100g/L葡萄糖,35g/L蛋白胨,2g/L丁二酸铵,0.1g/LKH2PO4,0.3g/L MgSO4·7H2O,0.5g/LKCl,0.05g/L MgSO4,0.5g/L 亮氨酸,20g/LCaCO3,pH 为4.0,发酵温度25℃,培养时间6d。在该条件下进行发酵培养,PMLA 的产量较优化前提高了80.53%,最终为24.3 g/L,分子量提高了20.0%,最终为8948Da。

参考文献见《纺织科技进展》2024年第1期。

扫码关注我们

微信号：fzkjjz

投稿网站：www.fzkjjz.com

邮箱：fzkjjz@163.com

更多内容请关注《纺织科技进展》杂志。本刊被《美国化学文摘（CA）》、《中国核心期刊（遴选）数据库》、《中国期刊全文数据库》、《中国期刊网》《中文科技期刊数据库》、中国知网（CNKI）优先出版平台、超星期刊“域出版”平台等收录。

刊号：ISSN 1673-0356，CN 51-1680/TS

邮发代号：62-284
