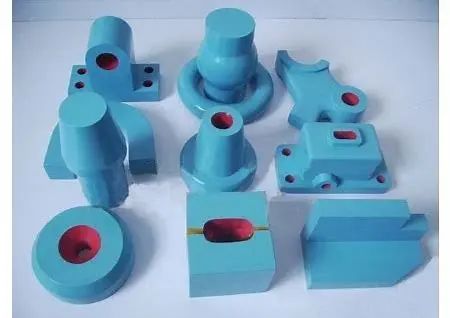

“机械制图”是高职高专院校机械类专业一门主要的技术基础课，是研究机械图样的绘制和识读规律的一门学科，旨在培养学生的空间思维能力和绘图技能，是学习后续课程和完成课程设计不可缺少的基础。

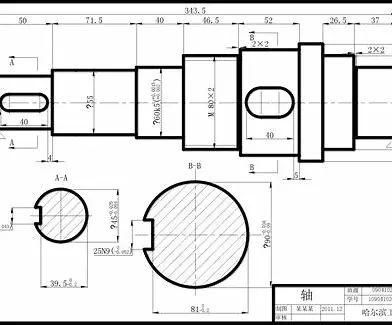

一、图纸幅面和格式(GB/T14689-2008)
1. 图纸幅面
图纸宽度与长度组成的图面，称为图纸幅面基本幅面共有神，其代号由“A”和相应的幅面号组成。
二、比例(GB/T14690—1993)
图中图形与其实物相应要素的线性尺寸之比，称为比例。简单说来，就是“图：物”。
为了在图样上直接反映实物的大小，绘图时应尽量采用原值比例。因各种实物的大小—与结构干差万别，绘图时，应根据实际需要选取放大比例或缩小比例。绘图比例一般应填写在标题栏中的“比例”栏内。
机械图样中采用粗、细题种线宽，线宽的比制关系为2：1.图线的宽度应按图样的类型和大小，在下列数系中选取：0.13mm.0.18m.0.25mm655mm.0.5mm.0.7mm.1.0mm.1.4mm、2mm。
粗实线(包括粗虚线、粗点画线》的流度通常采用0.7mm，与之对应的细实线(包括波浪线、双折线、细虚线、细点画线 、细双点画线)的宽度为0.35mm。
在同一图样中，同类图线的宽度应基本一致。细(粗)虚线、细(粗)点画线及细双点画线的线段长度和间隔应各自大致相等。
三、字体(GB/T14691-1993)
字体是指图中文字 定母、数字的书写形式。在图样上除了要用图形来表达零件的结构形状外，还必须用文字、字母及数字来说明它的大小和技术要求等其他内容。
1.基本规定
1)字体高度代表字体的号数，用h表示。字体高度的公称尺寸系列为：1.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。如需要书写更大的字，其字体高度应按比率递增。
2)以成长位未在字，并应采用国家正式公有的简在学，汉字的高度h应不小于 6.5mm，字宽为h/J2。
3)字母取数字分A型和B型两种。A型字达的笔画速成走4，B型字生的笔画宽度d=h/10。在同一张图样上，只允许选用一种型式的字体。
42.字母和数字可写成直体(正体)或斜体。斜体字字头向右倾斜，与水平基准线成75°。
