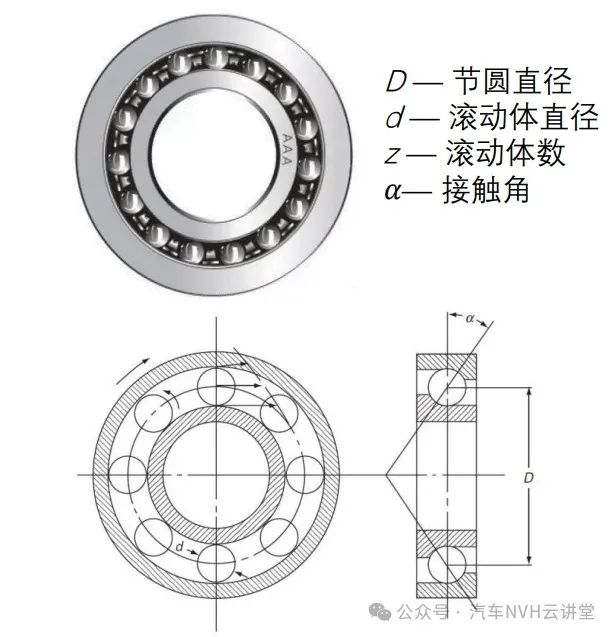

1、轴承参数图示

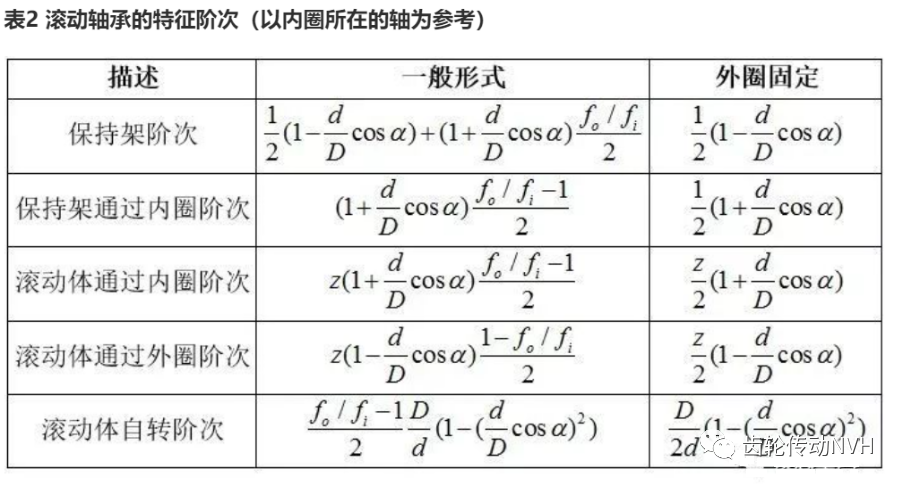

2、轴承阶次计算公式
3、计算工具
| 轴承型号 | 6208 |
| 轴承几何尺寸 | |
| 外径D1 | 80 |
| 内径d1 | 40 |
| 节径Dp | 60 |
| 滚子直径dw | 13 |
| 滚子数目Z | 9 |
| 接触角a | 0 |
| 轴承内圈故障阶次x1 | 5.48 |
| 轴承外圈故障阶次x2 | 3.53 |
| 轴承滚子故障阶次x3 | 2.20 |
| 保持架故障阶次x4 | 0.39 |
可以在excel中将计算公式编辑好就可以轻松计算了，需要注意的是，如果该轴承在中间轴上或者输出轴上，计算出来的阶次要除以该轴相对于输入轴的速比，因为我们一般情况下以输入轴的转速作为参考转速。

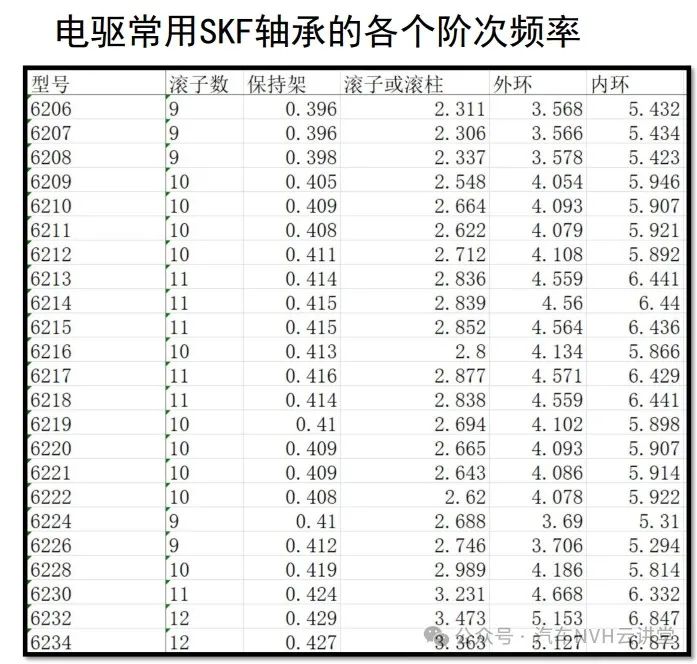

上图为电驱常用轴承的阶次频率，需要注意的是轴承外圈阶次和内圈阶次是经常容易发生故障的阶次，因此轴承选型上应该尽量避免轴承阶次过于接近，以防全转速段共振。
