在现场维修中，操作工对测量的工艺温度有疑问，如果使用热电偶时，仪表工通常是用直流电位差计或过程校验仪，先测量热电偶的热电势Ux，查热电偶分度表，得到的热电势所对应的温度Tx，然后再加上热电偶参比端的温度Tn，如果是用补偿导线接至仪表就加上室温T0，则T=Tx+T0，得到热电偶的实际温度T，与仪表显示值做一比较，然后告诉操作工实情，这可能是最流行的做法。
这样的做法却忽视了一个问题，即热电偶分度表是在参比端温度为 0℃的情况下制定的。首先在生产现场 T0是很难做到保持 0℃的，其次热电势与温度之间具有非线性。由于以上原因，用上述方法来确定温度的正确性是有问题的，其必然会存在一定的误差。正确的做法应该是采用两次查表法。
即：首先测量热电偶的热电势Ux，然后根据参比端或室温的温度T0查热电偶分度表，得到该温度所对应的热电势U0，然后把Ux和U0相加，得到总的热电势值，再查热电偶分度表就得到被测的真正温度了。那这两种方法的差别有多大呢？从以下的例子来看看就明白了。
假设有一支 S 分度号的铂铑 10-铂热电偶，所测得的热电偶的输出热电势 Ux 为 12.9mV，查热电偶分度表得 Tx=1281.9℃，室温 T0=28℃。
用第一种方法：则 T1=Tx+T0=1281.9+28=1309.9℃。第二种方法：室温 28℃经查表得 U0=0.161mV，则 UT=Ux+U0=12.9+0.161=13.101mV，经查热电偶分度表得 T2=1295.2℃。
显然 T1比 T2偏高了 14.8℃.由于第二种方法是从热电偶的工作原理出发，并完全依据热电偶分度表的制表规则来确定温度的，所以是正确的方法。
热电偶和热电阻分度号的含义
对标准化热电偶才有热电偶分度号，所以热电偶类型的字母标志也成为分度号，也是热电偶分度表的代号。而热电偶的分度表是指热电偶的参比端为 0℃的条件下，以列表的形式表示热电动势和测量温度的关系，分度号相同的热电偶可以共用同一个分度表。所以热电偶与显示仪表及板卡配套使用时，也必须注意两者的分度号是否一致。
热电阻分度表是指用表格的形式表示热电阻的分度特性，也就是电阻--温度对照表。而分度表的代号简称分度号。分度号相同的热电阻其应符合相应的分度表的规定。所以热电阻与显示仪表及板卡配套使用时，也必须注意两者的分度号是否一致。
大家在工作中可使用免费的热电偶热电阻分度表查询软件查询相关数据，很方便，效率很高，热工小帮手
热电偶和热电阻不同之处
热电偶和热电阻相同之处：
热电偶和热电阻都属于温度测量仪表的传感元件；并且都是把温度量转换为电量进行测量；所以对温度信号的放大、变换方便；适于远距离对温度进行检测和控制；精度较高、温度测量范围较宽，且性能稳定。都具有非线性的特性。
热电偶和热电阻不同之处：
热电偶是由两种成分不同的金属线焊接组成的。其输出的是热电势（mV）信号。热电偶结构简单，制造容易；惰性小；可适应众多测量对象的要求，如点温、表面温度的测量。热电偶可供选择的产品较多，其测温范围可达-271～2800℃。其测量时要求参比端的温度保持恒定；与显示仪表、板卡的接线要用热电偶特性相同的补偿导线，需要进行参比端温度的补偿工作。受高温和有害介质的影响其测量端容易老化及变质。
热电阻是由金属丝绕制而成。其输出的是电阻信号（Ω），但也可将该信号转换为电流信号，与热电偶相比其输出信号大；热电偶结构复杂，尺寸较大，热响应时间长，在所有的温度仪表中热电阻的测量精度最高，其稳定性好，灵敏度高，在温度 300℃以下可得到比热电偶大得多的信号；不需要参比端，与显示仪表、板卡的接线只需要铜导线。普通热电阻不宜在振动大的环境中使用，振动环境中最好选择采用抗震元件和结构生产的热电阻。
一支热电偶能否连接多台显示仪表
一支热电偶能否连接多台显示仪表，这个问题常有人提出，因为随着生产的发展，DCS系统的应用及对管理工作的要求，需要对一个信号在多处显示也是常有的事。一支热电偶能否连接多台显示仪表或DCS系统板卡，连接后能否保证测量精度，这是人们关心的问题。

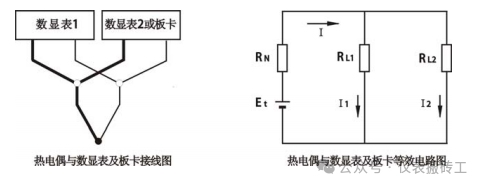

一支热电偶连接两台显示仪表及DCS系统板卡
结论：一支热电偶连接两台显示仪表及 DCS 系统，在多数场合是可以正常显示温度值的，但不推荐这样使用。
一支热电偶连接多台数显表及 DCS 系统板卡固然可行，除了特殊应用，不推荐用这种方
法。因为这样的做法只是节约了一支热电偶及部分补偿导线的投资，但其存在不利的因素：
A、热电偶出现问题，则所有与其相连的仪表都将没有信号，对于重要的测温场合显然
是不安全的，有条件时可在同一测温点再加装一支热电偶更妥。一支热电偶连接多台数显表
或 DCS 系统板卡时，最麻烦的是所有仪表显示值的同步问题，从误差理论来看，所有仪表是
不可能做到误差大小一致的，同一温度点显示值不一致，操作工就会认为仪表不准确，要求
仪表工进行处理和校验，仪表工再三解释也不一定起作用，因为操作工不一定会认同仪表的
误差理论。所以除非工艺有强烈的使用要求，否则仪表工就不要自寻烦恼了。
B、一支热电偶接多台表能正常使用是好事，但有些实际问题使应用并不乐观，热电偶属于低阻抗、微弱信号的传感器，其信号只可以传输数百米，配合高增益的集成运算放大器使用，最头疼的问题是干扰，热电偶信号往往会伴随有共模干扰；一支热电偶接多表等于增加了显示仪表的输入接线，由于引线走向的不确定性，加之线间分布电容的影响，都很容易引入各种干扰信号，再就是补偿导线的价格也不低；一支热电偶接两台仪表时总要从端子并线，由于补偿导线较硬，在一个端子上压接两根补偿导线是很费力的，如果端子螺钉较细还很难压紧，如果接触不良又怎能保证指示准确呢？
一支热电偶连接多台数显表或 DCS 系统板卡的最佳方案
A、将热电偶信号送入温度变送器（一入二出，导轨安装），然后将隔离信号分别送给数显表和 DCS 系统。这样可以提高系统抗干扰能力，保证系统稳定性和可靠性。
B、将一体化热电偶温度变送器信号送入隔离配电器（导轨安装），然后将隔离信号分别送给数显表和 DCS 系统。
C、将热电偶信号送入数显表，再将数显表变送输出接入另一台数显表或DCS系统板卡。因数显表变送输出精度不及信号隔离器精度高，会带来无法消除的测量误差。
D、同一个测温点安装两支热电偶，将信号分别送给两台数显表或 DCS 系统。
