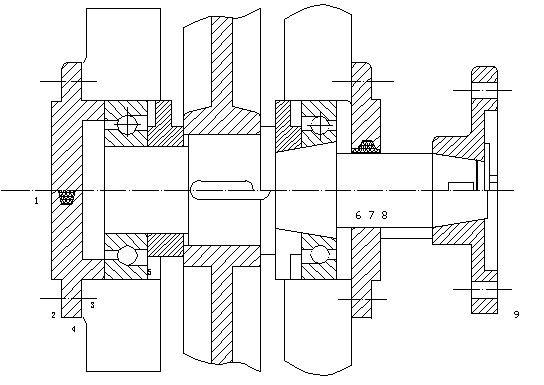

例一
1 轴承端盖外圆外侧应倒角
2 轴承端盖与箱体接触面间应有调整垫片
3 箱体上与端盖的接触面之外的外表面应低一些
4 没有必要设置套筒，可改成一定条件的轴颈
5 齿轮和轴之间要有键的连接
6 与齿轮配合的轴颈长度应比齿轮宽度小1-2mm
7 连轴器上外圆及左端面内，外圆都应倒角
8 透盖和轴之间应有间隙，且有密封毡圈
9 连轴器和透盖不能接触要右移
10 连轴器与轴间应有轴间定位，与其配合段轴径应减少
11 连轴器和轴间应有键的连接
12 轴右端面不能超过连轴器端面

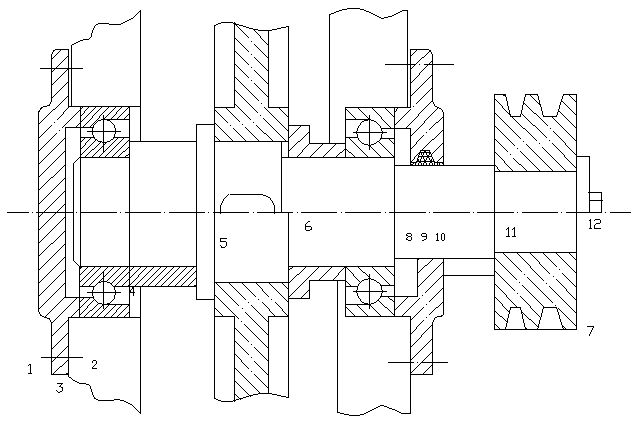

例二
1 要有密封毡圈
2 轴承端盖与箱体接触面间应有调整垫片
3 箱体上与端盖的接触面之外的外表面应低一些
4 没有必要设置套筒，可改成一 条件的轴颈
5 齿轮和轴之间要有键的连接
6 连轴器和透盖不能接触要右移
7 连轴器与轴间应有轴间定位，与其配合段轴径应减少
8 连轴器和轴间应有键的连接
9 轴右端面不能超过连轴器端面
