电气试题(巡操)
一、填空题：
1、就地进行500kV设备的操作时，要做到“四对照”，即对照设备的名称、编号、位置、开合方向，严防误操作事故。
2、6KV厂用电正常手动切换为双向，选择并联自动切换方式；6、7号机厂用电事故切换只能采用残压切换。
3、正常情况下，工作充电装置带直流母线运行，充电装置一般投自动稳压运行方式，蓄电池组正常处于浮充电运行方式。
4、对微机保护装置出口继电器LOCKOUT的复位必须在确认对应的跳闸信号消失时才能进行，否则很大可能会烧坏该继电器。
5、主变当冷却器自动控制开关投“WORK”位时，冷却器能根据主变500kV断路器常闭辅助接点来判断主变状态的改变自动投、退，当冷却器自动控制开关投“TEST”位时，冷却器自动控制回路退出。
二、选择题
1、每台机组的每一个6KV厂用段配置一套独立的快切装置，正常手动切换为（ ），事故切换为（ ）。
A、双向，单向 B、双向，双向 C、单向，单向 D、单向，双向
2、变压器励磁涌流一般为额定电流的（ ）。
A、3倍； B、5 ～ 8倍； C、10倍； D、15倍。
3、人站立或行走在有电流流过的地面时，两脚间所承受的电压称( ) 电压。
A.接触 B.跨步 C.接地
4、发电厂动力直流母线额定电压等级为（ ）
A、220V； B、110V； C、48V
5、厂用电设备和系统运行中最高空气温度不超过( )℃，最大相对湿度不超过90%
A、35 B、40 C、45 D、50
6、500KV开关正常运行时，开关气室气压大小为：（ ）MPa。
A、0.6； B、1.0； C、2.0； D、3.0。
7、使用验电笔应在验电 ( ) 到有电处验证验电笔是否良好。
A 前 B 后
8、6KV母线PT一次保险熔断后，在处理过程中退出快切装置主要是防止（）：
A、快切装置拒动； B、快切装置误启动； C、快切装置损坏 D、快切装置控制故障
9、正常运行时，电动机电压在（ ）波动范围内，可带额定负载运行：
A、＋5％～－5％ B、＋5％～－10％ C、－5％ ～＋10％
10、停电拉闸操作应按下列顺序进行( )。
A.拉开开关、负荷侧刀闸、母线侧刀闸； B. 拉开开关、母线侧刀闸、负荷侧刀闸；C. 拉开开关、负荷侧刀闸、线路侧刀闸。
三、判断题：
1、运行中的电压互感器二次回路不得开路，电流互感器二次回路不得短路。（× ）
2、线路停电时，先由对方解列，后由我厂切空载线路，送电时先由我厂充电，后由对方同期并列，防止发电机自励磁。（ ×）
3、高厂变、高备变绕组温度高报警值：105℃，跳闸值：115℃。（√ ）
4、我厂规定当1/2以上硅胶的颜色变为粉红色时，应通知检修更换。（× ）
5、为增强单元机组厂用电源的独立性，避免保护配置的困难，可以考虑一台机组的6kV厂用电作为另一台机组的起动和备用电源的运行方式。（ ×）
6、当主变压器正常运行时，若发现变压器温度不断升高，经采取降负荷运行，变压器温度仍然持续升高，应该停止该变压器运行。（ √）
7、厂用电全部中断后，不论柴油发电机是否启动，应首先考虑隔离故障点，恢复启备变送电。（√）
8、保安A段由柴油发电机带转汽机段带是可通过并联切换方式，不停电切换。（×）
9、在发电机恢备操作中，一般在汽轮机中速暖机时即可合上发电机（变压器组）出口刀闸。（ × ）
10、 倒闸操作时，遇有闭锁装置出现问题，可以解锁操作。（×）
四、简答题：
1、哪些电气设备禁止投入运行？
答：1）无保护的设备；
2）绝缘电阻不合格的设备；
3）开关操作机构有问题；
4）开关事故遮断次数超过规定；
5）保护动作后，未查明原因和排除故障。
2、6kV开关状态如何规定的？
答: 1）运行状态：开关小车在工作位，开关合闸，二次触头插上，控制电源送上。
2）热备用状态：开关小车在工作位，开关分闸，二次触头插上，控制电源送上。
3）冷备用状态：开关小车在试验位，开关分闸，二次触头插上，控制电源断开。
4）检修状态：开关断开，开关小车锁定在试验位置或拉出仓外，二次触头拔下，控制电源断开。只有开关本体检修时，才将开关拉出仓外；其它设备检修时开关应在试验位置。在开关仓门上挂“禁止合闸，有人工作。”牌一块。如保护装置有工作，在开关保护室仓门上挂“在此工作”牌一块，如一次设备有工作，还须合上该开关间隔接地闸刀，在一次设备上挂“在此工作”标示牌一块。对有加热器的电机检修时应将其加热器电源停电。
3、厂用电事故处理原则是什么？
答：1）迅速限制事故发展，消除事故根源，保证人身和设备安全，防止事故进一步扩大。
2）尽可能保证厂用电正常运行，特别是保安电源正常供电,避免全厂停电。
五、问答题：
1、变压器在发生哪些情况时应立即停运？
答：（A）变压器内部音响很大，且不均匀，有爆裂声；
（B）在正常冷却条件及负荷情况下，变压器上层油温不正常，并不断上升；
（C）变压器故障引起油枕或防爆管喷油；
（D）严重漏油致使看不见油位或油面下降，低于油位计的指示限度；
（E）油色变化过甚，油内出现碳质物等；
（F）套管有严重的破损、放电现象；
（G）压力释放装置动作而不返回，向外大量喷油；
（H）干式变压器有放电声，并有异臭；
（I）变压器冒烟着火；
（J）发生直接威胁人身安全的紧急情况；
（K）当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时；
2、6kV系统接地的现象是什么?如何处理？
答：1)现象：
(A)6kV某段接地信号发；
(B)接地段可能有设备跳闸；
(C)接地段母线一相电压降低或为0，其余两相电压升高或为线电压。
2)处理：
(A)若为低厂变6kV侧接地，检查低厂变高低压侧开关全部跳闸，去就
地切换失电的380V段电源恢复供电。
(B)若为6kV电动机接地，检查该电机电缆零序保护动作正确，电机开关跳闸，起动备用设备电机。
(C)若为6kV母线接地，则应迅速倒换该段电源，如接地现象消失，则为电源封母接地，否则为6kV母线接地。
(D)判明为6kV母线接地，则应请示值长，尽量倒换接地6kV母线负荷，停电处理，总的接地运行时间不超过2h，在此期间要严密监视高厂变（起动变）接地电阻的运行情况和母线PT的运行情况。
六、画图题:

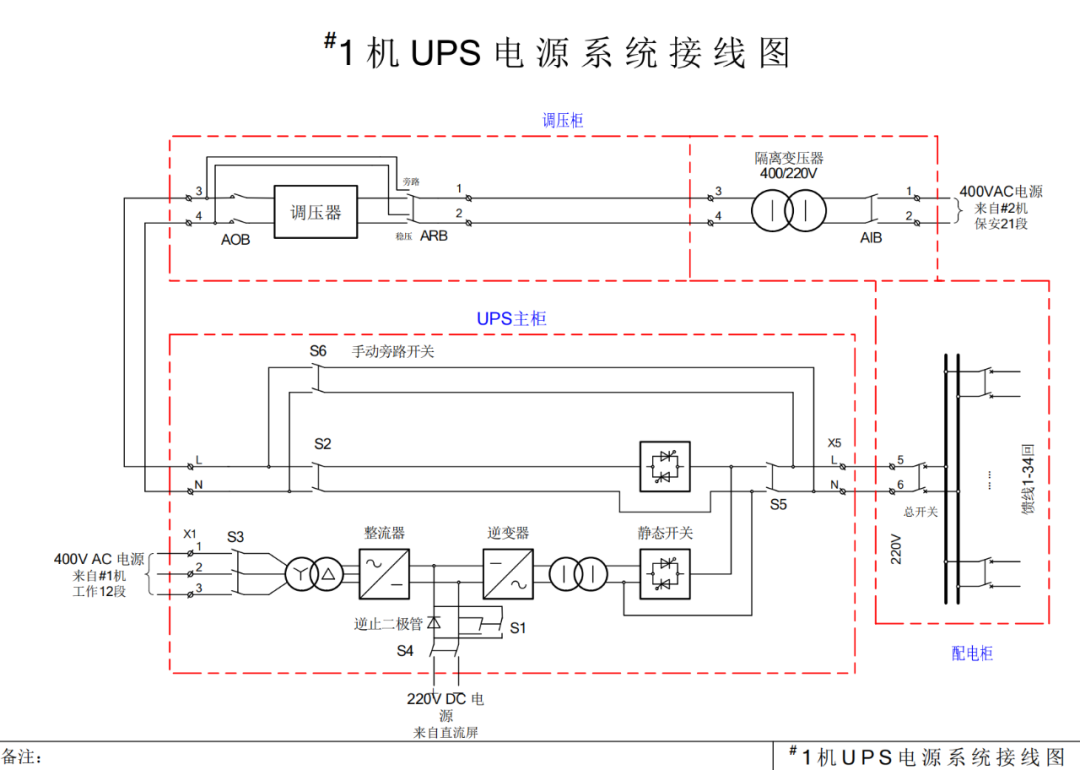

1、UPS接线示意图(不要求分路负荷)

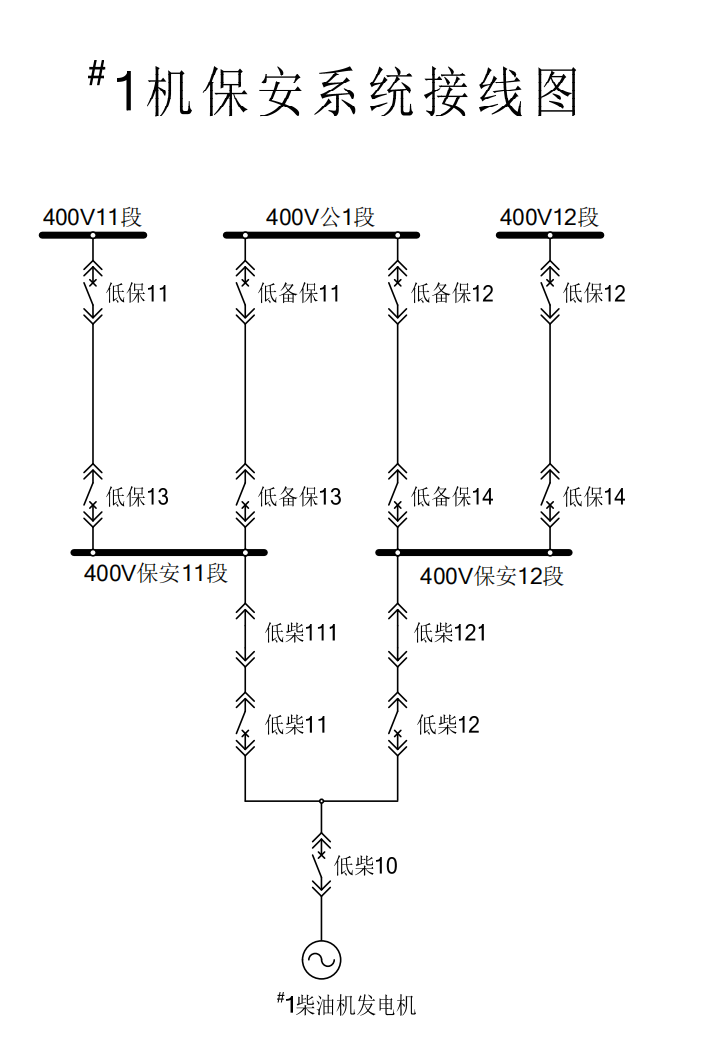

2、保安电源接线图(不要求分路负荷)
