品牌:优锆
起订:1kg
发货:3天内
发送询价

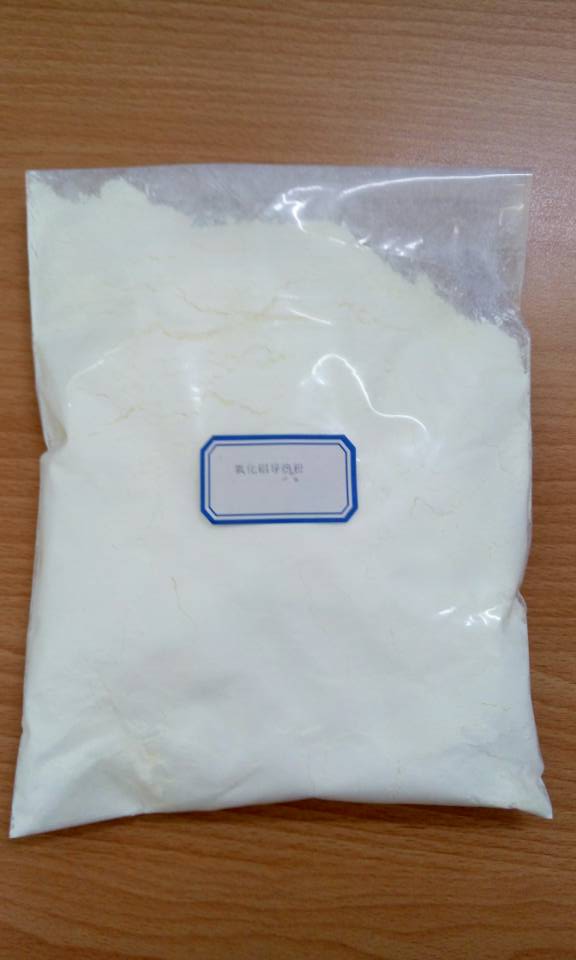

纳米氧化铝 可以用于功能陶瓷 结构陶瓷 透明陶瓷 纺机陶瓷。
CAS:1344-28-1
技术指标：
|
项目 |
质量标准 |
|
型 号 |
UG-L30 |
|
外 观 |
白色粉末 |
|
晶型 |
α相 |
|
处理前的含量﹪ ≥ |
99.99% |
|
比表面积(m2/g) |
10-30 |
|
粒径 nm |
30-60 |
由于纳米氧化铝粉体的超塑性，解决了由于低温脆性而受限的应用范围的缺点，其中以纳米三氧化二铝-碳化硅纳米复合材料比较显著，其抗弯强度从单相氧化铝陶瓷的300-400Mpa提高到1GPa,材料的断裂韧性提高幅度也在40%以上。
纳米氧化铝添加到陶瓷基片中不仅可以提高基片的烧结性能，而且可以大幅度地提高氧化铝基板材料的热稳定性。
添加纳米氧化铝可以将热稳定性提高2-3倍，平整度提高1.5倍 我公司陶瓷专用纳米氧化铝具有纯度高，粒径小，分散性好等特点，广泛用在各种陶瓷中。
在粉料挤压成型过程中,纳米α-Al2O3粉可填充到微米氧化铝粉体的孔隙之中,减小了孔隙尺寸;成型压力提高,可减少气孔数量,从而提高了陶瓷素胚的密度,改善了氧化铝陶瓷烧结后的密度和力学性能.纳米a-Al2O3的添加, 增加了烧结活性, 有助于降低烧结温度,烧结温度为1450℃时, 抗弯强度和断裂韧性均达到较好值。少量纳米a-Al2O3的添加, 能很大提高材料的力学性能,在1450℃烧结氧化铝陶瓷, 当添加量为10%时, 抗弯强度为415mPa, 断裂韧性为4.1MPa·m^1/2。
包装：20公斤/桶
