AI 算力的爆发，正在把光通信逼到物理极限的墙角。

单波速率从 100G 到 200G 再到 400G，光模块从 800G 向 1.6T、3.2T 狂奔。但每一次速率翻倍，都在拷问同一个问题：现有的电光转换材料，还扛得住吗？

硅光便宜但带宽见顶，磷化铟成熟但功耗高企，薄膜铌酸锂性能碾压但量产爬坡——三条主流路线各有各的底牌，也各有各的天花板。再加上砷化镓、电光聚合物、硅有机混合三条前沿路线暗中蓄力，整个产业正在进入分层替代、梯度竞争的新阶段。

这篇文章，把六条路线的底层原理、核心参数和终局判断一次性讲透。所有技术参数均来自学术论文、产业报告和企业官方公告，可溯源、可验证。

光通信和 AI 算力光互联的核心本质，是电信号与光信号的高速、低损双向转换。整条链路分两大环节：

E/O 电光转换（发射端）：把电信号 0/1 数据编码到光波上。核心器件是光调制器+激光器，决定单波速率、带宽、功耗和信号失真度。O/E 光电转换（接收端）：把光纤传输后的光信号还原为电信号。核心器件是光电探测器（PIN/APD）+TIA 放大器，决定接收灵敏度、传输距离和噪声容忍度。

当前的核心矛盾在于：传统材料体系的带宽和功耗瓶颈，在 1.6T 以上世代全面暴露。三大材料体系因此从“各干各的”进入“正面交锋”——但这不是一场你死我活的替代战，而是基于物理特性和成本结构的场景分层战。

二、三条主流商用路线

1. 磷化铟 InP：光通信的“压舱石”

核心原理：InP 是直接带隙 III-V 族半导体，依托量子限制斯塔克效应（QCSE），可在同一外延结构上实现激光器、调制器和探测器单片集成——这是目前唯一同时具备发光、调制、光电接收三大能力的材料体系。电光转换形态：以 EML（电吸收调制激光器）为主流。注意，EML 虽然把 DFB 激光器和 EAM 调制器集成在同一芯片上，但 EAM 本质上是外调制（通过改变吸收系数调制连续光），而非直接调制激光器电流。这一区别至关重要：外调制啁啾极低，才能支撑长距高速传输。

核心优势：

• • 产业最成熟、可靠性最高。中长距传输稳定性无可替代，通过 Telcordia 电信级可靠性认证；
• • 单片集成度高。单芯片实现发光+调制，封装相对简单；
• • 光电探测性能优异。InP 基 APD/PIN 探测器灵敏度高，适配 2km 以上长距传输。核心短板：
• • 高频功耗和线性度瓶颈。商用 EML 封装带宽约 60-70GHz，最先进器件可达 90-110GHz（如 Smart Photonics 的 110+GHz InP 调制器），但继续提升面临功耗激增和线性度下滑的物理约束；
• • 晶圆尺寸偏小。当前商用以 2-4 英寸为主，4 英寸已成为海外主流标准（据 Dataintelo，2025 年 4 英寸 InP 衬底占全球营收 38.5%），国内仍以 3 英寸为主。6 英寸在加速导入但良率尚低（<10%），扩产周期 2-3 年；
• • 与 CMOS 工艺不兼容，无法大规模集成无源器件，集成成本偏高。产业定位：800G/1.6T 可插拔光模块的主力方案，长期垄断中长距、电信骨干网市场。所有光模块的激光器和探测器，目前仍离不开 InP——这是光通信的底座材料。

来源：Smart Photonics 官方产品页；厦门中芯晶研 InP 外延片产品规格；Dataintelo InP 晶圆市场报告（2026.04）；Reportify 磷化铟衬底行业纪要（2026.03）

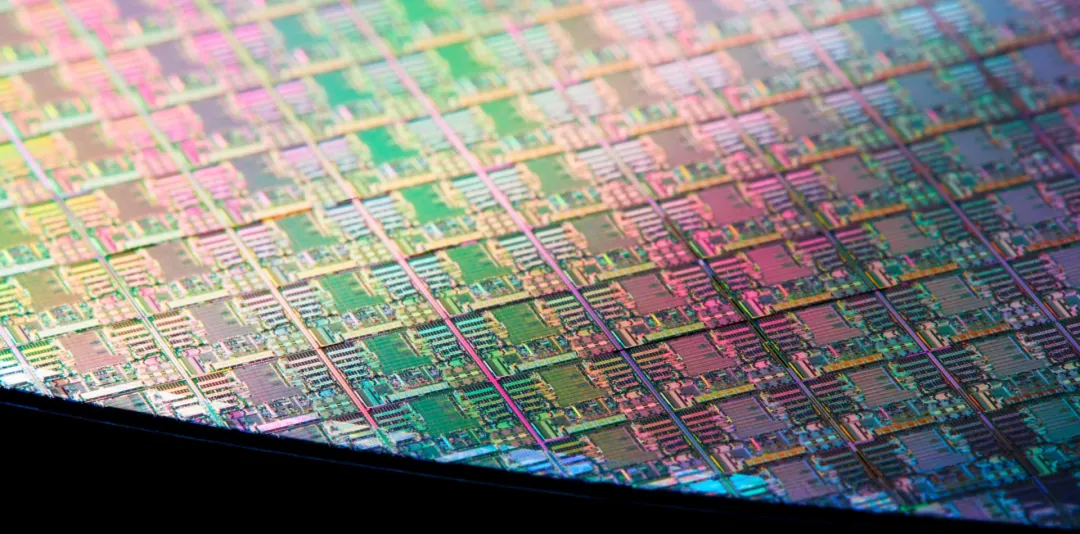

2. 硅光 SiPh：规模化出货的“性价比之王”

核心原理：硅是间接带隙材料，本身无法发光。硅光调制器依靠等离子体色散效应——通过改变载流子浓度来改变折射率，进而调制光相位，再经 MZI 干涉转化为光强调制。接收端则搭配锗硅（Ge/Si）或 III-V 族探测器完成光电转换。电光转换形态：MZI 硅光调制器、微环调制器，均为外调制方案，适配大规模集成。

核心优势：

• • 完全兼容 CMOS 产线，可利用成熟的 8 英寸/12 英寸晶圆制造能力，多通道、多器件单片集成，规模化成本优势极致；
• • 产能充足、良率持续优化，适配数据中心海量出货需求；
• • 系统级降本明显。硅光模块体积较传统方案缩小约 30%，整体功耗降低约 40%（据远瞻慧库 2026 年硅光技术趋势报告）。核心短板：
• • 调制带宽存在物理天花板。商用硅光 MZI 调制器 3dB 带宽约 50-70GHz，已逼近载流子色散机制的物理极限（据 OFweek 2026.08 报道，“主流硅光调制器工作带宽仅 60GHz 左右”）；
• • 线性度较差。高阶 PAM4 和相干调制适配性弱，高频损耗大；
• • 微环调制器对温度极度敏感，环境稳定性不足，需额外温控电路。产业定位：短距数据中心、算力集群互联的性价比首选。英特尔、思科、Acacia 等国际厂商和中际旭创、光迅科技、华为等国内企业均深度布局。在 800G 及以下中短距市场占据重要份额，是 AI 算力互联的核心载体。

来源：OFweek《硅光子逼近物理极限》（2026.08）；光通信 Pro《光芯片，暗流涌动》（2026.08）；远瞻慧库《2026 年硅光技术趋势分析》

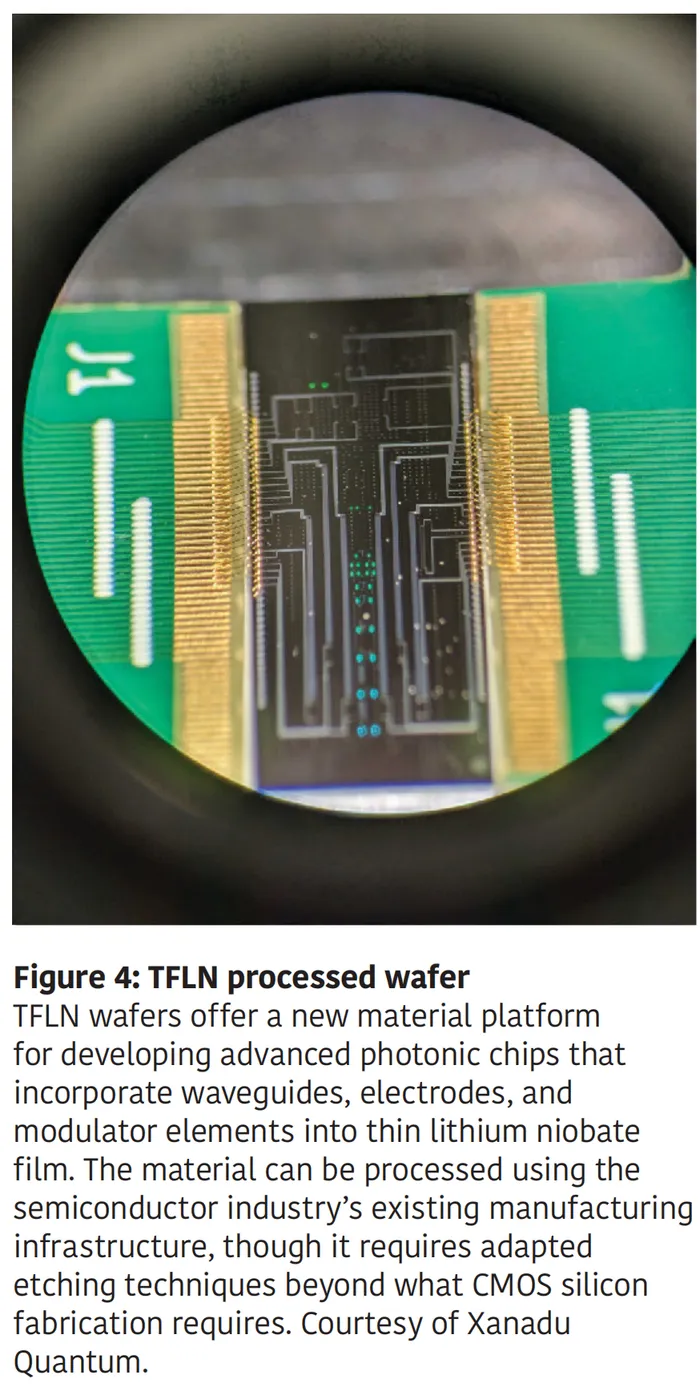

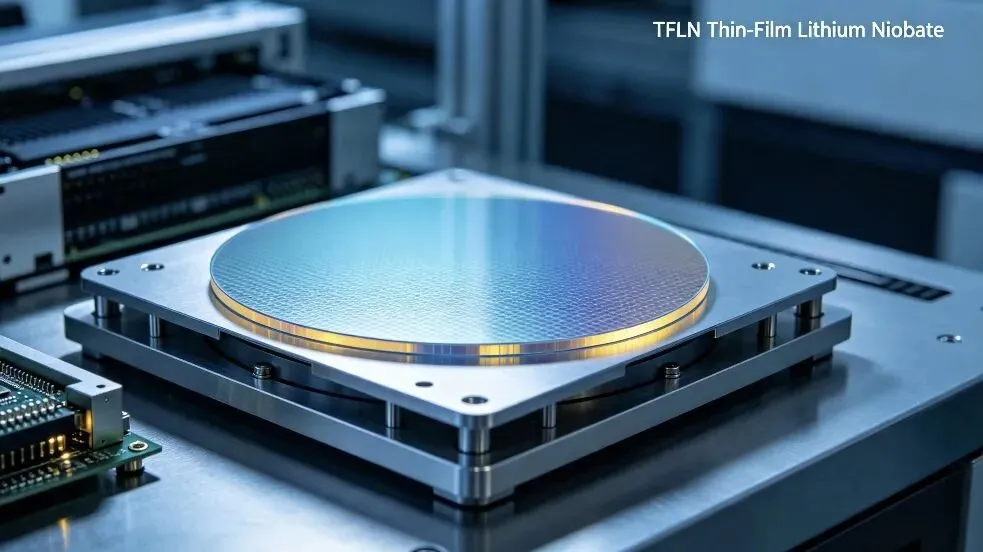

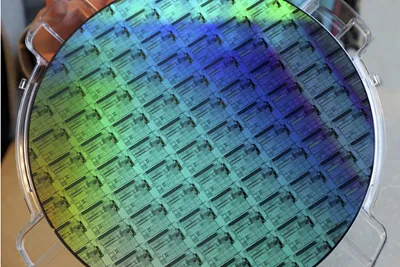

3. 薄膜铌酸锂 TFLN：下一代超高速的“制高点”

核心原理：依托铌酸锂晶体的泡克尔斯线性电光效应——电场与折射率变化呈完美线性关系，飞秒级响应、无迟滞、低失真。这是目前物理性能最优的电光调制材料。电光转换形态：外调制 MZI 马赫-曾德尔结构。激光器持续输出恒定光载波，通过电压调控光相位，干涉转化为光强信号。

核心优势：

• • 带宽天花板行业最高。商用器件带宽已达 110GHz 以上（铌奥光电 67/110GHz 产品已上市）；实验室外推 3dB 带宽达 170GHz（Juneghani et al., 2023），最新研究通过低-k 填充材料实现 220GHz 外推带宽（arXiv 2411.15037，2024）；
• • 线性度极致优异，信号失真极低，完美适配 PAM4、PAM8 等高阶调制与相干通信；
• • 功耗大幅降低。驱动电压<2V，较 InP EML 方案功耗降低约 50%（据集微网/腾讯新闻 2026.04 报道），较硅光方案降低约 30%；
• • 温度稳定性极强。铌酸锂居里温度约 1100℃，高温环境下性能无漂移，无需复杂温控补偿。
• 核心短板：
• • 量产工艺壁垒极高。LNOI 晶圆制备、离子注入、键合、干法刻蚀全链条工艺难度大。目前 4 英寸晶圆量产良率约 50%（Light: Advanced Manufacturing, 2025），6/8 英寸在研；
• • 无法自主发光，必须搭配 InP 激光器，产业链配套复杂；
• • 与 CMOS 工艺不兼容，产线专用化、设备定制化，当前单片成本约为硅光方案的 5 倍以上。
• 产业定位：1.6T 高端、3.2T 及未来超高速光模块、CPO 共封装、长距相干通信、AI 超算互联的核心升级方向。2026 年被业内普遍认为是 TFLN规模化量产元年。

国产进展：铌奥光电（南京，蔡鑫伦创立）已推出 67/110GHz TFLN 强度调制器，2026 年 8 月完成数亿元 B 轮融资（高瓴创投、云锋基金等参投）；极刻光核（苏州）走 IDM 全流程路线，获中际旭创、源杰科技等产业方投资。上游天通股份已实现 8 英寸铌酸锂晶圆量产，良率 92%以上。

来源：arXiv 2411.15037（2024）；Light: Advanced Manufacturing（2025, doi:10.37188/lam.2025.047）；铌奥光电官方发布；集微网《薄膜铌酸锂——超高速光模块带宽革命》（2026.04）；雪球 TFLN 深度报告（2026.06）

三、三条前沿/存量路线

4. 砷化镓 GaAs：低速存量市场的“老兵”

核心原理：典型 III-V 族半导体，依托量子阱电光效应，可集成激光器、调制器、探测器。GaAs 是早期光通信的核心材料，也是当前 VCSEL（垂直腔面发射激光器）的主流衬底。电光转换形态：以 DFB 直调激光器、低速 EAM 为主。GaAs 基行波电光调制器在特定场景（如星载通信）可达约 50GHz 带宽（aXenic, SPIE 2019），但商用光通信器件普遍在较低速率。核心优势：工艺极度成熟、成本低廉、量产良率高，可靠性稳定，适合大批量普及型产品。核心短板：物理带宽上限低，无法支撑 200G 以上高速率传输；高温稳定性弱于 InP。产业定位：10G/25G/100G 低速光模块、消费级光通信、工业光网主力方案。属于存量成熟技术，在高速迭代中逐步被替代，无高端增量空间。

5. 电光聚合物（EO Polymer）：超低功耗的“未来赌注”

核心原理：依靠有机高分子材料的电子极化效应实现电光调制，无需载流子迁移。其 Pockels 效应源于共轭π电子体系，材料本征响应时间在飞秒级，理论带宽可达 THz 量级（据《光电工程》综述，OEO 材料理论带宽>15THz）。电光转换形态：多采用 MZI 干涉结构或微环谐振结构，属于外调制方案，可与硅基波导混合集成。核心优势：

• • 极致低功耗。驱动电压可达亚伏级（<1V），单比特功耗远低于 TFLN 与硅光；
• • 带宽潜力极大。基于等离子体-有机混合（POH）的调制器已演示>500GHz 电光带宽（据 Optics Journal 综述）；
• • 低温工艺（≤150℃），可在 CMOS 后端工艺集成，兼容现有硅产线。核心短板：
• • 热稳定性和长期可靠性仍是最大障碍。尽管 Lightwave Logic 宣称其 Perkinamine®材料通过 2000+小时湿热测试，但行业尚无统一的电信级可靠性标准；
• • 材料老化和光损耗控制未完全攻克；
• • 仅能做调制器，无法发光、无法做探测器，需搭配 III-V 族光源与接收器件。产业进展：Lightwave Logic（NASDAQ: LWLG）与 Tower Semiconductor 于 2026 年 3 月签署开发协议，将其电光聚合物调制器 IP 纳入 Tower PH18 硅光平台 PDK，目标带宽 110GHz+，2026 年开展 200G/400G 工程流片。注意：其当前商用目标是 110GHz+，而非 800GHz——800GHz 以上仍是实验室/理论层面的潜力。产业定位：预商用前沿技术，3-5 年后有望切入超低功耗高端场景，暂无法规模化替代主流路线。

来源：Lightwave Logic/Tower Semiconductor 官方公告（2026.03.11）；Lightwave Logic 投资者演示（2026.08）；中国电子元件行业协会（2026.06）；SPIE 13903（2026.03）；《光电工程》OEO 材料综述

6. 硅有机混合 SOH：硅光高端化的“改良方案”

核心原理：在硅槽波导内填充有机电光材料，结合硅波导的高集成优势与电光聚合物的高电光效率，实现光电场强高度交叠，弥补纯硅光电光效率低、带宽受限的短板。电光转换形态：混合外调制方案，硅基波导传光、聚合物调相位。核心优势：

• • 兼容 CMOS 产线，保留硅光高集成、低成本优势；
• • 调制效率和带宽较纯硅光大幅提升。2026 年 SPIE 报道的 SOH 调制器实现 Vπ·L<0.5V·mm、3dB 带宽>85GHz、240Gbit/s PAM4 传输；
• • 工艺复杂度低于纯 TFLN，量产落地难度更低。核心短板：
• • 继承电光聚合物的可靠性短板，热稳定性和长期耐久性待验证；
• • 混合界面工艺复杂，界面损耗和良率控制难度大；
• • 整体性能上限低于 TFLN。产业定位：硅光进阶改良技术，处于实验室到中试过渡阶段，主打中高速、低成本、高集成细分场景，是硅光高端化升级的备选方案之一。

来源：SPIE 13903（2026.03）；arXiv 2002.08176（SOH 100GBd PAM4）；IEEE Journal of Quantum Electronics 综述（2024）

四、O/E 光电接收端：技术相对统一

相较于发射端的路线分化，光电接收端技术格局清晰得多。三条主流路线均配套两类探测器：

• • PIN 光电二极管：结构简单、带宽高、成本低，适配短中距、高光功率场景，广泛配套硅光和 TFLN 模组；
• • APD 雪崩光电二极管：具备内部信号增益，接收灵敏度大幅提升，适配长距、弱光传输，是 InP 长距方案的核心配套。

接收端无明显路线替代差异，竞争焦点集中在高速响应、低噪声和高灵敏度的性能优化上，技术壁垒低于发射端调制器。

五、六条路线横向对标

数据来源说明：带宽参数综合自 arXiv 论文、Nature/Scientific Reports、SPIE 会议论文、Light: Advanced Manufacturing、OFweek 行业报告、集微网、中国电子元件行业协会、Lightwave Logic 官方公告及各企业产品规格书。商用/研发状态与 2026 年行业最新进度匹配。

六、终局判断

1. 无单一路线胜出，六层梯队长期共存

市场终局不是某条路线完胜，而是各司其职、梯度配套：GaAs 守住低速存量，硅光扛起中速规模，InP 稳固中高速基本盘和激光器/探测器刚需，TFLN 抢占超高速高端，电光聚合物和 SOH 作为未来前沿储备。六条路线覆盖低速到超高速的完整梯队，互补共生。

2. 1.6T 是分水岭，TFLN 从“可选项”变“必选项”

随着单波速率从 200G 迈向 400G，硅光和 InP 的物理瓶颈无法回避。TFLN 在 110GHz+带宽、线性度和功耗上的综合优势，使其成为 3.2T 世代的核心调制方案。但 TFLN不会取代 InP——因为 TFLN 不能发光，必须搭配 InP 激光器。未来 1.6T/3.2T 的黄金架构是：InP 光源 + TFLN 调制 + InP 探测。

3. 国产化进入关键窗口期

• • 硅光、GaAs 已完全国产化成熟量产；
• • InP 高端外延和芯片仍部分依赖进口（住友、日矿等占全球 90%+衬底份额），但源杰科技、光迅科技等在加速突破；
• • TFLN 处于国产突围关键期，铌奥光电、极刻光核等企业从器件设计和 IDM 工艺双线突破，上游天通股份 8 英寸晶圆已量产；
• • 电光聚合物、SOH 等前沿路线，国内外基本处于同步研发阶段，国产团队有同台竞争潜力。

4. 价值锚点从“成本优先”转向“性能优先”

低速时代拼成本和良率，超高速时代拼带宽、线性度、功耗和稳定性。TFLN 的物理优势决定其将持续享受高端市场溢价，成为未来光芯片产业的核心增量赛道。据行业预测，TFLN 调制器市场规模将从 2025 年的 0.34 亿美元增至 2032 年的 7.4 亿美元，CAGR 约 55%。

来源：何声细雨何队长
