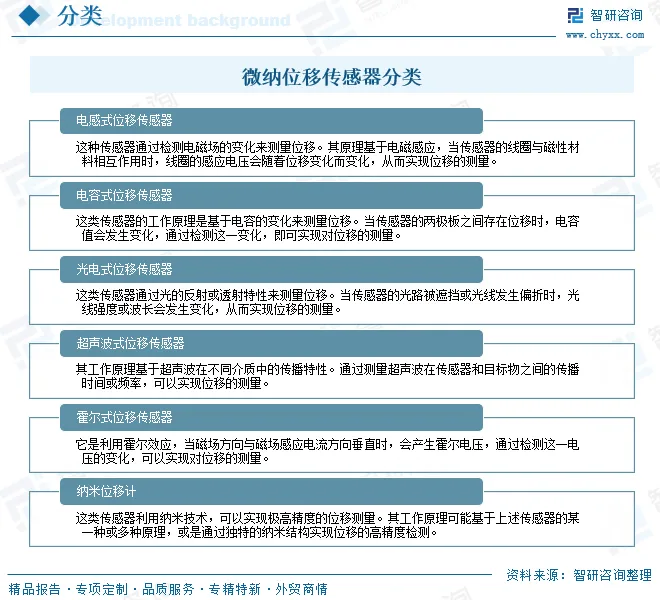

微纳位移传感器，是一种可以在微米、纳米尺度上探测微小位移变化的高精度传感器，主要应用于工业自动化、精密制造及科研检测等领域。按工作原理可分为电感式、电容式、光电式、超声波式、霍尔式及纳米位移计等类型。

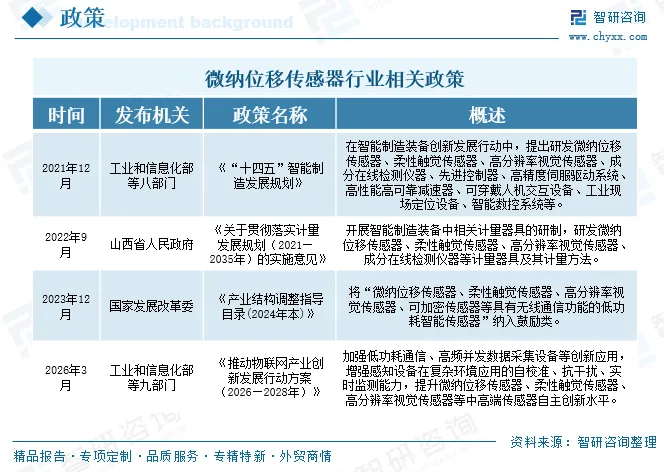

近年来，我国政府出台了多项政策，积极推动微纳位移传感器行业发展。如2021年12月，工业和信息化部等八部门发布《“十四五”智能制造发展规划》，在智能制造装备创新发展行动中，提出研发微纳位移传感器、柔性触觉传感器、高分辨率视觉传感器、成分在线检测仪器、先进控制器、高精度伺服驱动系统、高性能高可靠减速器、可穿戴人机交互设备、工业现场定位设备、智能数控系统等。2023年12月，国家发展改革委发布《产业结构调整指导目录(2024年本)》，其中提出将“微纳位移传感器、柔性触觉传感器、高分辨率视觉传感器、可加密传感器等具有无线通信功能的低功耗智能传感器”纳入鼓励类。2026年3月，工业和信息化部等九部门发布《推动物联网产业创新发展行动方案（2026—2028年）》，提出加强低功耗通信、高频并发数据采集设备等创新应用，增强感知设备在复杂环境应用的自校准、抗干扰、实时监测能力，提升微纳位移传感器、柔性触觉传感器、高分辨率视觉传感器等中高端传感器自主创新水平。在这些政策的作用下，微纳位移传感器行业迎来明确的发展导向与全方位扶持，行业发展前景广阔。

从产业链来看，微纳位移传感器行业上游包括芯片、光学元件、磁性材料供应商；中游是指微纳位移传感器的生产制造；下游是指应用领域，主要包括半导体、高端工业装备、生物医学、光学显微成像、精密测量等领域。如例如在半导体领域，微纳位移传感器可以应用在光刻环节，光刻是通过光学投影将掩膜版的电路图案复制到硅晶圆上的过程，在光刻过程中，光刻图案要精确对准硅晶圆相应位置，微纳位移传感器可以应用在此环节中，用来确保刻写线条的位置精度。在光学显微成像领域，普通光学显微镜、冷冻电子显微镜、激光扫描共聚焦显微镜等多种技术，均需要样本能够快速移动并定位、镜头快速对焦，这就需要采用纳米级定位技术，纳米级运动控制系统不可或缺，而能够实现超精密传感的微纳位移传感器是其中重要一环。

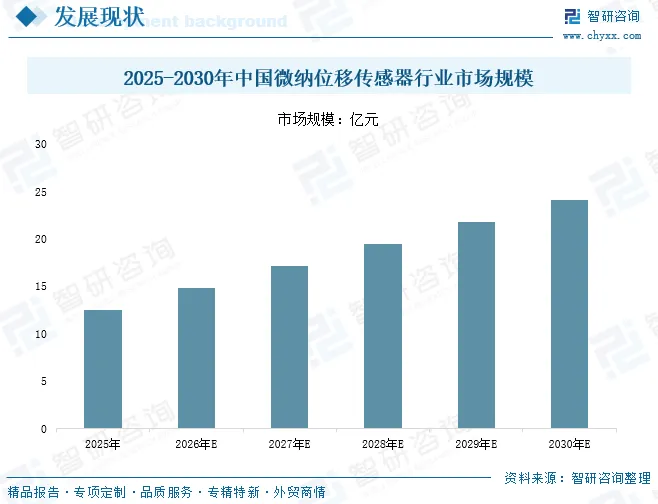

随着下游行业技术不断升级，市场对位移传感器的精度要求不断提高，分辨率达到微米级、纳米级的微纳位移传感器受关注度不断提升。近年来，我国多部门从智能制造、产业投资、物联网创新等维度出台系列扶持政策，将微纳位移传感器划入重点攻关、鼓励发展品类。在政策的推动下，我国微纳位移传感器实现快速发展，2025年行业市场规模达到12.47亿元，到了2030年行业市场规模有望增长至24.07亿元，年复合增长率为14.1%。

阿米精控科技（山东）有限公司成立于2021年9月，是一家集研发设计、制造、销售于一体，拥有全自主知识产权体系的微纳测控及超精密自动化“系统级硬科技”公司。公司主要面向微纳制造、精密主动光学、集成电路装备以及电子信息领域，提供超精密测量及纳米级运动伺服部件和纳米自动化成套解决方案。公司在微纳测量及超精密光机电领域具有突出的技术实力，代表性产品包括电容纳米位移传感器、系列化纳米定位/扫描平台、跨尺度粘滑纳米平台/转台、直驱式高速精密工件台、超精密偏摆台、高性能光束指向镜/快反镜、高动态光学/激光扫描器等。

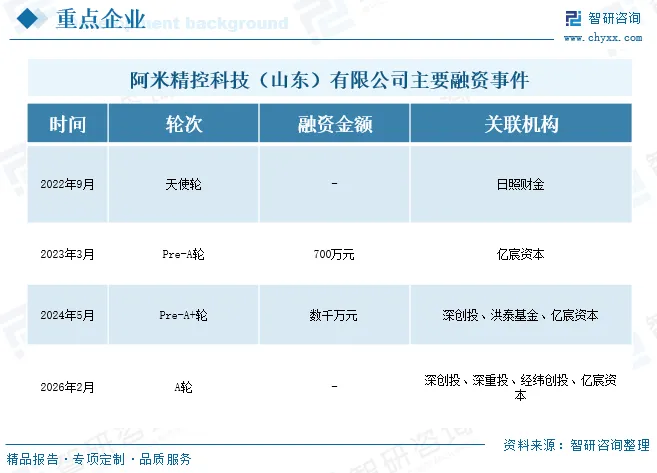

2026年2月，公司完成A轮融资。本轮融资由深圳市半导体与集成电路产业基金（简称“赛米基金”）、经纬创投、深重投联合参与，老股东深创投、亿宸资本持续加持。本轮融资将助力公司加快完善研发及交付体系建设，增强产品规模化交付能力与客户服务质效，为公司规模化高质量发展筑牢根基。

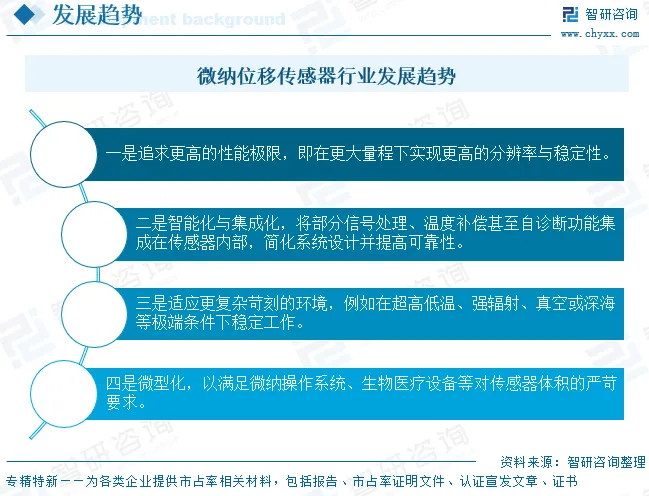

随着技术的进步，微纳位移传感器正朝着几个明确的方向发展。一是追求更高的性能极限，即在更大量程下实现更高的分辨率与稳定性。二是智能化与集成化，将部分信号处理、温度补偿甚至自诊断功能集成在传感器内部，简化系统设计并提高可靠性。三是适应更复杂苛刻的环境，例如在超高低温、强辐射、真空或深海等极端条件下稳定工作。四是微型化，以满足微纳操作系统、生物医疗设备等对传感器体积的严苛要求。这些发展趋势将不断拓展其应用边界，为解决更多复杂的测量难题提供可能。
