前言：周末在搭行研AGENT，目标是能到科普号的级别，再搭上一些自己的理解，目前还有要修的地方，数据也没时间一个个仔细检查，但是看起来勉强够用。
第三代半导体算是前几年很火的一个方向，但是因为扩产门槛相对低，导致大量项目在各地快速启动，短时间内全产业的供应量大幅超过了市场整体的需求，导致这几年回归理性之后很多企业过的很艰难。但是从今年上半年开始，随着库存的逐渐消化和产能出清，以及第三代半导体的器件价格逐步下降到与硅基器件同一水平，目前看行业见底的可能性还是比较大的，后续可以持续加以关注。
第三代半导体行业深度研究报告
——碳化硅（SiC）与氮化镓（GaN）：能源转型与AI算力革命的功率基石
报告日期：2026年8月
研究领域：半导体 / 第三代半导体 / 功率器件
执行摘要
第三代半导体（宽禁带半导体）以碳化硅（SiC）和氮化镓（GaN）为代表，凭借禁带宽度大、击穿电场高、热导率高、电子饱和漂移速度快等核心优势，成为支撑新能源汽车、光伏储能、AI数据中心、5G通信等战略性新兴产业的关键基础材料。
核心结论：
1.行业处于高速增长期：2025年全球SiC功率器件市场约43亿美元，预计2030年突破110亿美元，CAGR约20-25%；GaN功率器件从2024年3.55亿美元增至2030年约30亿美元，CAGR高达42%。
2.价格断崖式下跌：2023-2025年，6英寸SiC衬底从4781元/片跌至1696元/片（-64.5%），8英寸从29417元跌至6172元（-79%），SiC功率模块跌幅超73%。
3.全行业普遍亏损：产能严重过剩（规划产能1300万片/年 vs 实际需求150万片，供需比9:1）、重资产折旧压顶、研发投入持续高企、良率爬坡缓慢，导致天岳先进、天科合达、三安光电等头部企业均处于亏损状态。
4.国产替代加速：中国企业在SiC衬底环节已实现全球引领——天岳先进以27.6%的全球导电型SiC衬底市占率登顶全球第一，8英寸产品市占率达51.3%，并率先实现12英寸衬底批量交付。
5.AI算力成为新增量：除新能源汽车（占比约40%）这一核心应用外，AI数据中心电源、先进封装散热中介层等新兴需求正在打开第二增长曲线。
一、第三代半导体概述与历史沿革

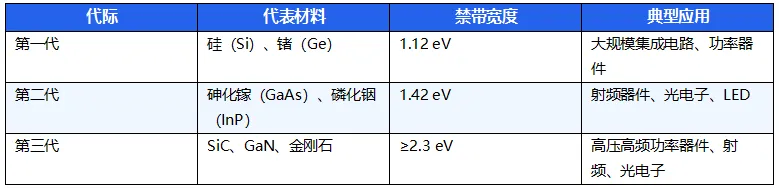

1.1 定义与分类
第三代半导体材料主要指以碳化硅（SiC）、氮化镓（GaN）以及氧化镓（Ga₂O₃）、金刚石（Diamond）为代表的宽禁带半导体材料，其禁带宽度（Eg）大于或等于2.3电子伏特（eV）。
1.2 历史沿革
碳化硅（SiC）发展历程：
·1891年：美国人Edward G. Acheson在电炉中用石英砂+焦炭试制人造磨料，1893年取得专利并创立Carborundum公司，SiC俗称"金刚砂"。
·1907年：首次使用碳化硅创造出发光二极管（LED），1923年苏联科学家确认。
·1980年代：SiC在电子领域获得关注，凭借高耐压、高温特性开始用于制造MOSFET、二极管等功率电子器件。
·2018年：特斯拉Model 3率先在主驱逆变器中搭载SiC MOSFET，开启SiC规模化应用的里程碑。
·2022年：全球首条8英寸SiC晶圆产线投产，行业进入大尺寸时代。
·2024年：天岳先进全球首发12英寸SiC衬底，引领行业进入12英寸时代。
氮化镓（GaN）发展历程：
·1990年代：GaN外延技术取得突破。
·2010年代：GaN基LED实现大规模商用，推动照明革命。
·2015年：GaN功率器件开始商用。
·2018年后：消费级快充爆发，GaN成为快充芯片首选，Anker等品牌推动GaN充电器普及。
·5G时代：GaN射频器件逐步抢占GaAs市场，成为5G基站功放核心材料。
·2020年代：硅基GaN（GaN-on-Si）8英寸量产突破，英诺赛科成为全球首家实现8英寸硅基GaN晶圆量产的企业。
二、技术特点与核心优势

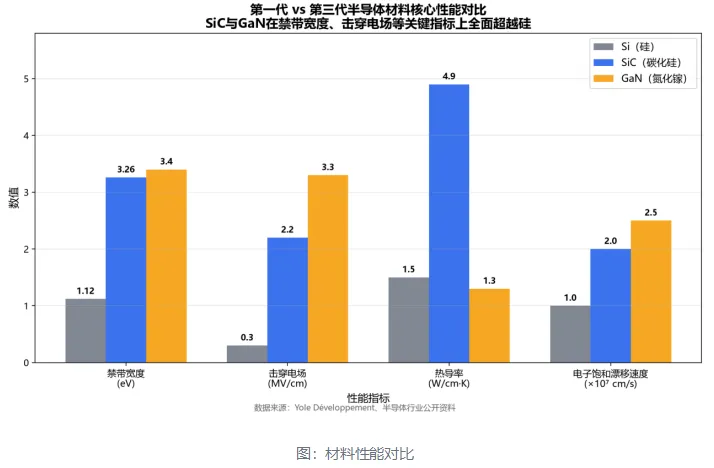

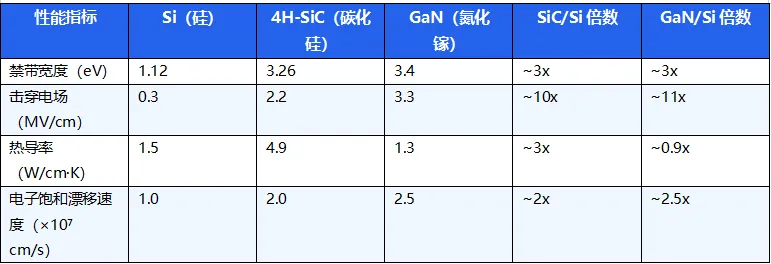

2.1 核心性能参数对比
第三代半导体材料在关键物理参数上全面超越传统硅基材料：
2.2 "五高"特性解析
第三代半导体具备高频、高效、高功率、耐高压、耐高温的"五高"特性：
1.耐高压：击穿电场是硅的10倍，可承受1200V以上高压，适用于电动汽车800V/1200V高压平台、电网、高铁等场景。
2.耐高温：可在200°C以上环境稳定工作，减少散热系统体积和成本。
3.高频：开关频率可达硅器件的5-10倍，显著缩小磁性元件（电感、变压器）体积，提升功率密度。
4.高效：开关损耗和导通电阻大幅降低，系统转换效率可达99%以上。
10.高功率密度：综合以上特性，系统体积可缩小50%以上，重量显著减轻。
2.3 SiC与GaN的应用分化
虽然同属第三代半导体，但SiC和GaN的应用边界日趋分明：
·SiC——高电压、大功率的"铁人"：优势在于高耐压、高热导率和高温稳定性，最适合1200V以上的高压大功率场景，如新能源汽车主驱逆变器、光伏逆变器、储能变流器、工业电机驱动、轨道交通。
·GaN——高频、高功率密度的"飞人"：优势在于极高的电子迁移率和开关速度，最适合600V以下的中低压高频场景，如消费电子快充、数据中心电源、5G基站射频功放、军工雷达、卫星通信。
三、产业链全景与主要企业

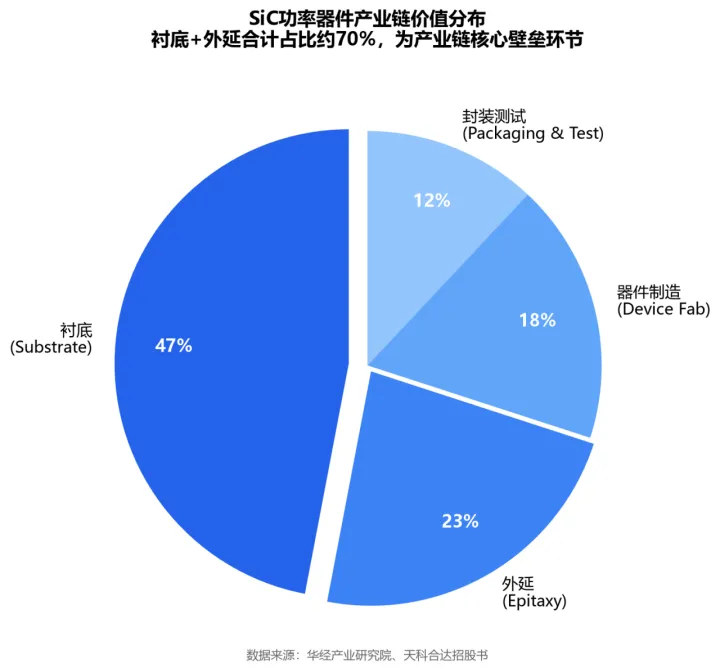

3.1 产业链结构与价值分布
SiC功率器件产业链分为衬底→外延→器件制造→封装测试→模组五大环节，其中衬底和外延是技术壁垒最高、价值量最集中的环节：
·衬底：占器件总成本约47%，是产业链最核心的壁垒环节。SiC衬底采用物理气相传输（PVT）法或液相法生长，生长温度高达2300°C，晶体生长速度极慢（约0.2-0.5mm/h），缺陷控制难度大。
·外延：占比约23%，在衬底上生长一层高质量SiC单晶薄膜，决定器件的电学性能。
·衬底+外延合计占比约70%，是产业链利润最集中的环节。
·器件制造：占比约18%，包括MOSFET、二极管、晶体管等器件的设计与制造。
·封装测试：占比约12%，包括器件封装、测试及模组集成。
3.2 全球与国内主要企业梳理

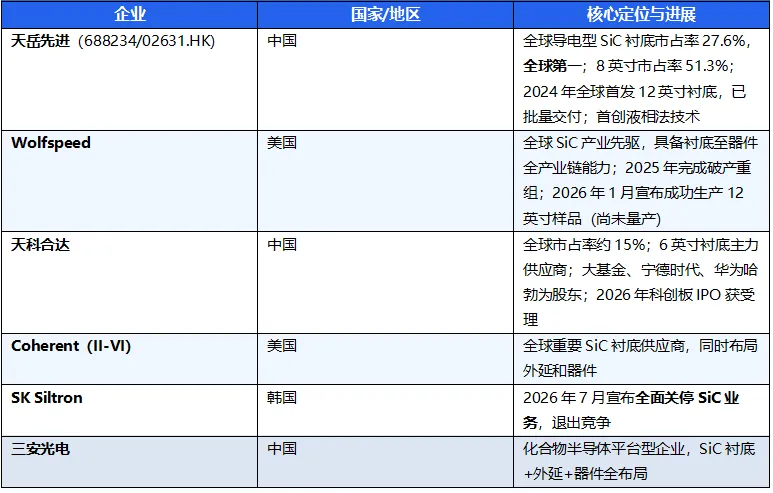

（1）SiC衬底环节

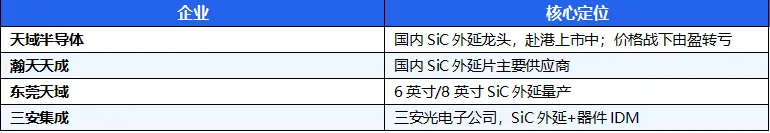

（2）SiC外延环节

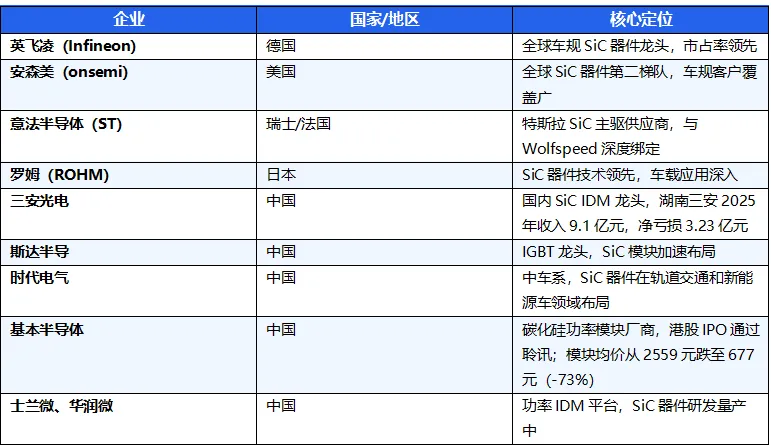

（3）SiC器件/IDM环节
（4）GaN产业链主要企业
GaN衬底：
·苏州纳维：国内GaN衬底产业化龙头，2英寸量产，4/6英寸研发中；2025年GaN外延片出货量折合4英寸等效8.6万片，占国内23.1%
·东莞中镓半导体：射频GaN外延片市占率31.4%，主导国内5G基站GaN功放配套
·厦门三安集成：GaN衬底+外延+器件全布局
·广州南砂晶圆：GaN衬底新兴参与者
GaN功率器件：
·英诺赛科（HK2577）：全球氮化镓产能龙头，全球首家实现8英寸硅基GaN晶圆量产；2023年GaN分立器件市占率42.4%；切入英伟达服务器电源生态
·三安光电：国内GaN绝对龙头，射频与功率双线布局
·士兰微：消费快充芯片国内市占率超50%
·华润微：国内首条8英寸硅基GaN量产产线
·闻泰科技：GaN器件布局中
GaN射频器件：
·国博电子（688375）：中电科55所产业化平台，射频GaN功放芯片龙头，用于相控阵雷达、卫星通信T/R组件
·中瓷电子（003031）：中电科13所，GaN射频模块国内市占领先
·三安光电：射频GaN外延片产能国内前列
四、价格变化趋势与成因
4.1 价格断崖式下跌
2023年以来，SiC全产业链产品价格经历了断崖式下跌：
SiC衬底价格（天科合达招股书数据）：
SiC功率模块价格（基本半导体招股书数据）：
·2023年：2,558.7元/件
·2025年：677元/件
·累计跌幅：-73.5%
SiC MOSFET器件价格：
·2022年：约0.64美元/A
·2025年：约0.35美元/A（-45%）
·2028年预测：约0.22美元/A，逼近硅基IGBT成本区间
4.2 价格下跌的核心原因
1.产能严重过剩：中国冒出超过100家碳化硅企业，规划产能超1300万片/年，而全球实际需求仅约150万片，供需比高达9:1。
2.国产替代冲击全球定价体系：天岳先进、天科合达等本土龙头实现规模化量产，凭借成熟工艺、可控成本与稳定良率，大幅拉低全球SiC衬底、外延产品价格，彻底重塑市场定价体系。SK Siltron等国际厂商因无法承受价格战而全面退出。
3.技术进步推动降本：6英寸→8英寸→12英寸的尺寸升级，单片晶圆可制造芯片数量大幅增加；液相法等新技术将生长温度从2300°C降至1800°C，缺陷率降低一个数量级，良率持续提升。
4.以价换量的市场策略：头部企业通过降价加速SiC对硅基IGBT的替代，提升渗透率，期望以规模效应摊薄成本。
五、行业盈利困境深度解析

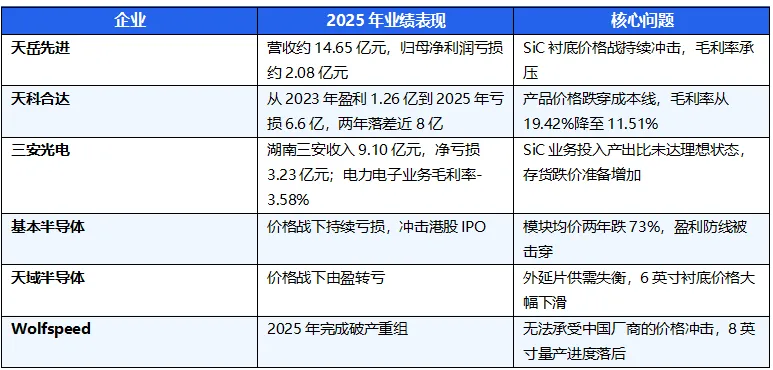

5.1 全行业亏损现状
第三代半导体行业正经历"繁荣表象下的亏损寒冬"，头部企业几乎全线亏损：
5.2 盈利困难的六大深层原因
原因一：产能严重过剩，价格战击穿成本线
这是最核心的原因。国内SiC企业集体扩产，规划产能远超实际需求，导致9:1的供需失衡。当6英寸衬底从几千元跌至不足两千元，部分企业产品售价已逼近甚至跌破成本线，毛利率被直接打穿。
天科合达的案例最为典型：主营业务毛利率从19.42%骤降至11.51%，期间费用率从17.89%飙升至42.65%（营收基数缩小而研发投入仍在增加），两年间从盈利1.26亿转为亏损6.6亿。
原因二：重资产模式，折旧压力巨大
SiC产线是典型的重资产行业：
·8英寸SiC产线设备、厂房投入达百亿级
·天科合达2025年固定资产折旧达2.51亿元，固定资产账面价值33.85亿元，综合折旧率约7.4%
·募投项目建成后，预计每年将新增折旧约1.5-2亿元
当前产能稼动率未达满产，固定折旧持续摊薄毛利率。企业即使不生产，巨额折旧也会持续侵蚀利润。
原因三：研发投入持续高企，技术迭代不等人
SiC行业技术迭代速度极快（6英寸→8英寸→12英寸），企业必须持续投入巨额研发费用以保持技术竞争力：
·天岳先进首创液相法技术，持续投入8英寸/12英寸研发
·各家企业在PVT法、液相法、缺陷控制、良率提升等方向持续竞争
·研发费用具有刚性，即使营收下滑也难以削减，否则将面临技术掉队风险
原因四：良率爬坡缓慢，车规验证周期长
·SiC衬底生长技术难度极高，晶体缺陷（微管、位错等）控制困难，良率提升需要长期积累
·车规级产品验证周期长达2-3年，客户导入缓慢
·8英寸产线良率仍在爬坡阶段（天岳先进8英寸良率超70%），尚未达到最优成本结构
原因五："以量补价"模式脆弱
部分企业通过销量增长来弥补价格下跌（如某企业销量提升40%但产品均价下滑超20%），但这种模式非常脆弱：
·价格跌幅远超销量增幅
·产能利用率提升带来的边际成本下降，无法覆盖价格下跌的影响
·当价格跌破变动成本时，越多生产亏损越大
原因六：存货减值与汇兑损失
·价格持续下跌导致存货可变现净值低于成本，企业需计提大额存货跌价准备
·三安光电2025年存货跌价准备同比增加
·汇率波动带来汇兑损失，进一步侵蚀利润
5.3 行业洗牌正在发生
价格战正在加速行业出清：
·SK Siltron（韩国）：2026年7月宣布全面关停SiC业务，成为首家退出的国际大厂
·Wolfspeed（美国）：2025年完成破产重组，行业先驱倒下
·国内超过100家SiC企业中，大量中小企业将在洗牌中被淘汰
·行业正在从"百舸争流"走向"寡头集中"，具备技术、成本、客户优势的头部企业将最终胜出
六、市场规模与增长预测

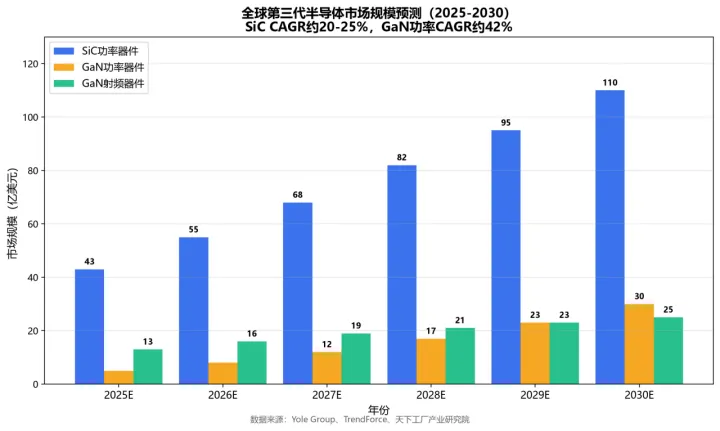

6.1 全球市场规模
尽管短期面临价格战和盈利压力，但第三代半导体的长期增长逻辑依然坚实：
SiC功率器件市场：
·2024年：约34亿美元
·2025年：约40-43亿美元
·2026年：约55亿美元（同比+20%+）
·2030年：预计100-124亿美元，CAGR约20-25%
·Yole预测2031年功率SiC器件市场将达到110亿美元
GaN功率器件市场：
·2024年：3.55亿美元
·2030年：预计约30亿美元，CAGR高达42%
·2030年仍有超过一半市场来自消费充电器和移动设备
GaN射频器件市场：
·2020年：8.91亿美元
·2026年：预计24亿美元，CAGR约18%
合计市场规模：
·2025年：约61亿美元（SiC 43亿 + GaN功率5亿 + GaN射频13亿）
·2030年：预计超165亿美元
·Yole预测：功率SiC和GaN合计5年内将超过140亿美元
6.2 增长驱动因素
1.新能源汽车800V高压平台渗透：SiC MOSFET在主驱逆变器中的渗透率从2026Q1的17.2%向30%+迈进
2.光伏储能高压化：组串式逆变器中SiC渗透率从15%提升至40%+
3.AI数据中心爆发：服务器电源效率要求提升，GaN和SiC加速导入；SiC衬底用于先进封装散热中介层
4.消费电子快充：GaN充电器渗透率持续提升
5.5G/军工/卫星：GaN射频器件需求稳定增长
6.价格下降加速替代：SiC器件价格逼近IGBT，经济性拐点临近
七、下游应用结构分析

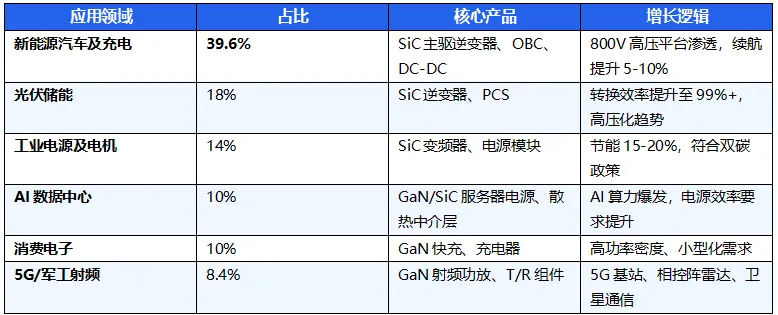

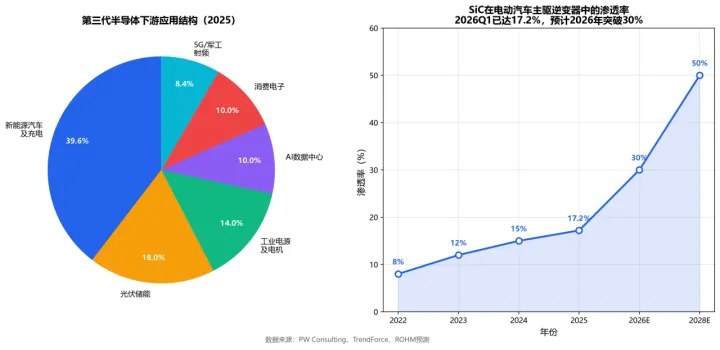

7.1 整体应用结构
2025年第三代半导体下游应用结构：
7.2 核心应用深度解析
（1）新能源汽车——最大应用市场
新能源汽车是SiC的第一大应用领域，占比接近40%：
·主驱逆变器：SiC MOSFET替代硅基IGBT，逆变器效率提升至99%以上，续航延长约5-10%，冷却系统体积减小
·渗透率：2026Q1 SiC已应用于117万台电动汽车牵引逆变器，占全部出货量的17.2%；ROHM预测2026年渗透率突破30%
·车载充电机（OBC）与DC-DC：GaN器件凭借高频特性缩小磁性元件体积，逐步替代传统方案
·标杆事件：2018年特斯拉Model 3率先搭载SiC主驱，开启行业规模化应用
（2）光伏储能——长期刚需
·光伏逆变器和储能变流器（PCS）是功率器件消耗大户
·SiC在组串式逆变器中的渗透率从2023年约15%预计提升至2026年40%以上
·2026年全球光伏新增装机预计保持两位数以上快速增长
·光伏逆变器正在向高压化（1500V）演进，进一步拉动SiC需求
（3）AI数据中心——新兴增量，第二增长曲线
AI算力爆发正在成为第三代半导体的重要新增量：
·服务器电源：AI服务器功耗大幅提升（单机柜从10kW向30kW+演进），对电源效率和功率密度要求极高，GaN和SiC加速导入
·先进封装散热：SiC热导率是硅的3倍以上，可作为CoWoS先进封装的中介层材料，大幅提升AI芯片散热效率。台积电2026年已启动小批量导入
·市场预测：Yole预测全球功率半导体市场中AI数据中心相关规模2030年将达106亿美元，占比近四分之一
·客户突破：英诺赛科已切入英伟达服务器电源生态
（4）5G/军工射频——GaN的传统优势领域
·GaN射频器件在5G基站功放、军工相控阵雷达、低轨卫星T/R组件中占据核心地位
·国博电子、中瓷电子等国内厂商在军工射频领域订单确定性高
·中国电科55所自研的硅基GaN射频芯片累计交付量突破500万颗
八、技术演进与竞争格局

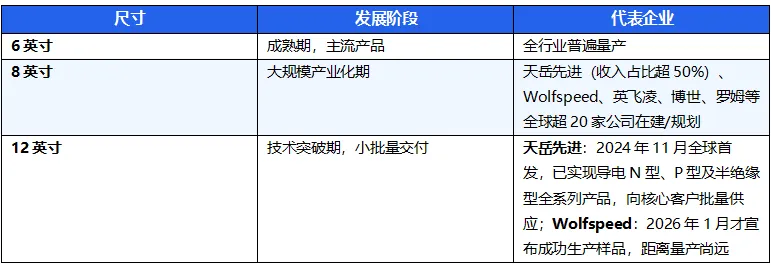

8.1 尺寸演进：6→8→12英寸
SiC衬底尺寸正在加速升级，更大尺寸意味着单片晶圆可制造更多芯片，长期助力规模降本：
关键数据：全球每两片8英寸SiC衬底，就有一片来自中国。天岳先进8英寸产品市占率达51.3%。
8.2竞争格局：中国引领，全球洗牌
SiC衬底环节——中国已实现全球引领：
·天岳先进：全球第一（27.6%），8英寸全球第一（51.3%），12英寸全球领先
·天科合达：全球第三（约15%）
·Wolfspeed：破产重组后份额下滑
·SK Siltron：已退出
·中国衬底全球市占率已从2023年38%大幅提升
SiC器件环节——海外IDM仍占主导，国内加速追赶：
·全球SiC功率器件市场呈现典型寡头垄断格局，由英飞凌、安森美、意法半导体、罗姆、Wolfspeed等六家海外IDM主导
·国内三安光电、斯达半导、时代电气、基本半导体等加速突围
·车规级产品验证是国内厂商面临的主要门槛
GaN环节——中国在功率GaN已具备全球竞争力：
·英诺赛科：全球首家8英寸硅基GaN量产，分立器件市占率42.4%
·三安光电：国内GaN绝对龙头，射频+功率双线布局
·射频GaN：国博电子、中瓷电子在军工领域优势明显
九、投资观点与风险提示
9.1 核心投资逻辑
1.长坡厚雪，确定性增长：第三代半导体是能源转型和AI算力革命的核心功率基石，未来5年CAGR 20-40%，是半导体行业增速最快的细分赛道之一。
2.国产替代空间巨大：SiC器件环节海外IDM仍占主导，国内厂商替代空间广阔；衬底环节中国已实现全球引领，具备输出能力。
3.行业洗牌接近拐点：价格战加速出清，SK Siltron退出、Wolfspeed破产重组标志着行业底部正在形成。具备技术、成本、客户优势的头部企业将在洗牌后享受集中度提升红利。
4.AI算力打开第二曲线：数据中心电源、先进封装散热等新兴需求，为行业带来超越新能源车的新增量。
5.价格下降加速渗透：SiC器件价格逼近IGBT，经济性拐点临近，渗透率有望从当前17%向50%+迈进。

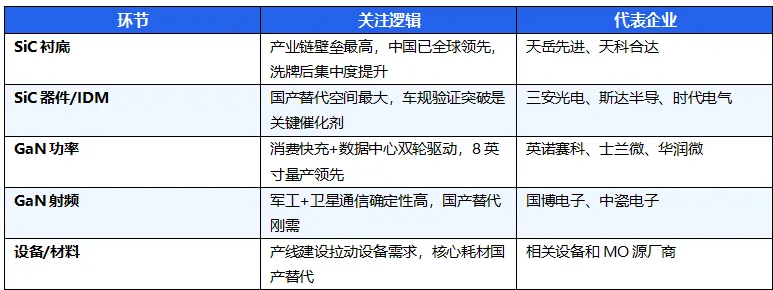

9.2 重点关注方向
9.3 风险提示
1.价格战持续超预期：若产能过剩局面持续，价格可能进一步下跌，企业亏损时间延长
2.新能源车需求不及预期：SiC最大下游应用若增速放缓，将直接影响行业需求
3.技术迭代风险：12英寸量产进度、液相法技术普及等存在不确定性
4.车规验证不及预期：国内器件厂商车规客户导入进度可能慢于预期
5.行业竞争加剧：新进入者持续涌入，可能延缓行业出清节奏
6.国际贸易摩擦：海外市场可能设置技术或贸易壁垒，影响国内企业出海
附录：数据来源
·Yole Group《Power SiC 2026》、TrendForce、QYResearch
·天科合达科创板招股说明书（2026年7月）
·天岳先进2025年年报及2026年半年报
·基本半导体港股招股说明书
·三安光电2025年年报及上交所问询回复
·富士经济全球SiC衬底市场报告
·华经产业研究院、观研报告网、天下工厂产业研究院
·集微网、电子工程专辑、与非网、新浪财经、东方财富网等行业媒体
*本报告基于公开信息整理，仅供行业研究与学习交流，不构成任何投资建议。*
