摘要

报告类型半导体

关键词

先进封装CoWoSChipletHBM台积电长电科技2.5D/3D封装混合键合半导体AI芯片异构集成玻璃基板UCIeTSV硅光子

研究概述

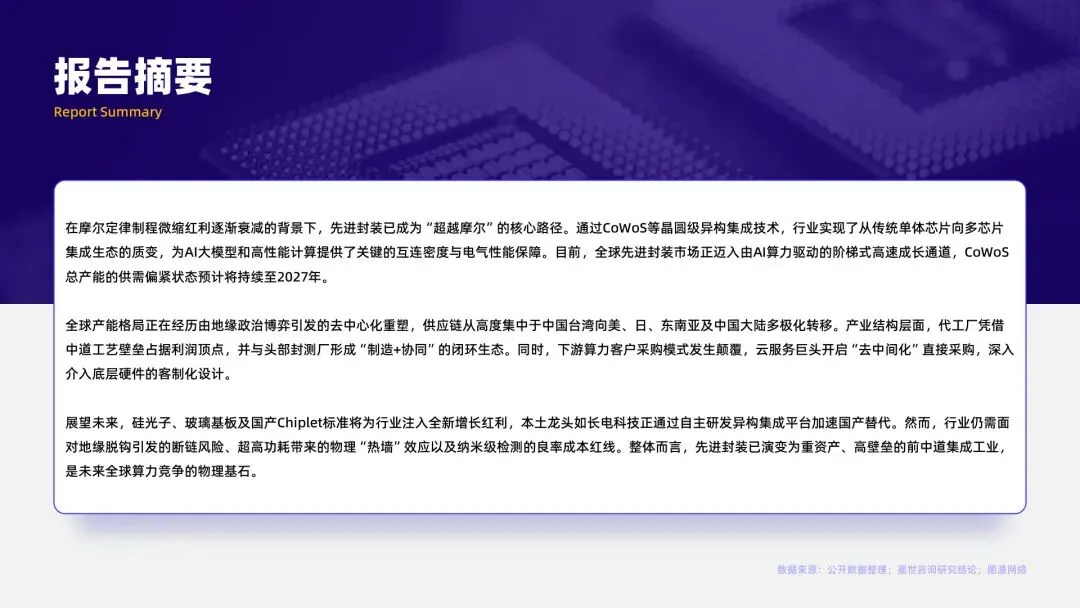

本报告由嘉世咨询发布，系统剖析在摩尔定律制程微缩红利衰减背景下，先进封装如何成为「超越摩尔」的核心路径。通过CoWoS等晶圆级异构集成技术，行业实现从传统单体芯片向多芯片集成生态的质变，为AI大模型与高性能计算提供关键互连密度与电气性能保障。全球先进封装市场正迈入AI算力驱动的阶梯式高速成长通道：2026年全球市场规模预计702亿美元、中国达1700亿元，CoWoS总产能供需偏紧状态预计持续至2027年。产业链呈现「代工厂占据利润顶点+头部封测厂承接溢出」的竞合格局，云服务巨头「去中间化」直接采购正重塑下游采购范式。

研究要点

01

超越摩尔核心路径：CoWoS异构集成，混合键合互连间距骤降至10微米以下

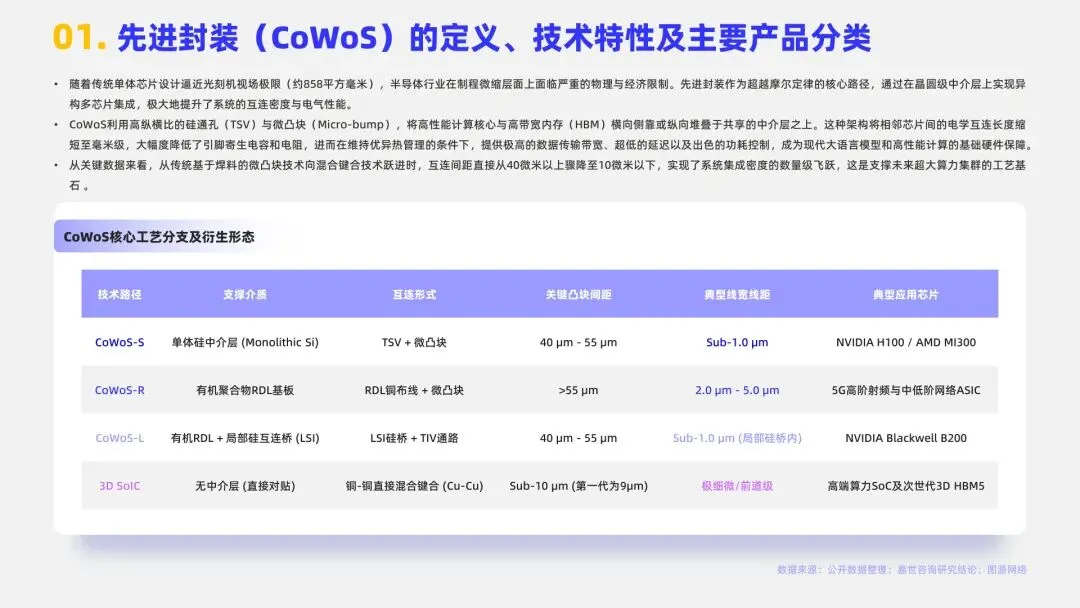

随着传统单体芯片设计逼近光刻机视场极限（约858平方毫米），半导体行业在制程微缩层面面临严重的物理与经济限制，先进封装成为「超越摩尔」的核心路径。CoWoS利用高纵横比硅通孔（TSV）与微凸块（Micro-bump），将高性能计算核心与高带宽内存（HBM）横向侧靠或纵向堆叠于共享中介层之上，把相邻芯片间的电学互连长度缩短至毫米级，大幅降低引脚寄生电容和电阻，在维持优异热管理的条件下提供极高的数据传输带宽、超低延迟与出色功耗控制。从传统焊料微凸块向混合键合技术跃进时，互连间距直接从40微米以上骤降至10微米以下（3D SoIC首代9微米），实现系统集成密度的数量级飞跃——这是支撑未来超大算力集群的工艺基石，也是现代大语言模型与高性能计算的基础硬件保障。

02

三大阶段演进：2023年-3.5%触底，2026年供需缺口收窄至10%

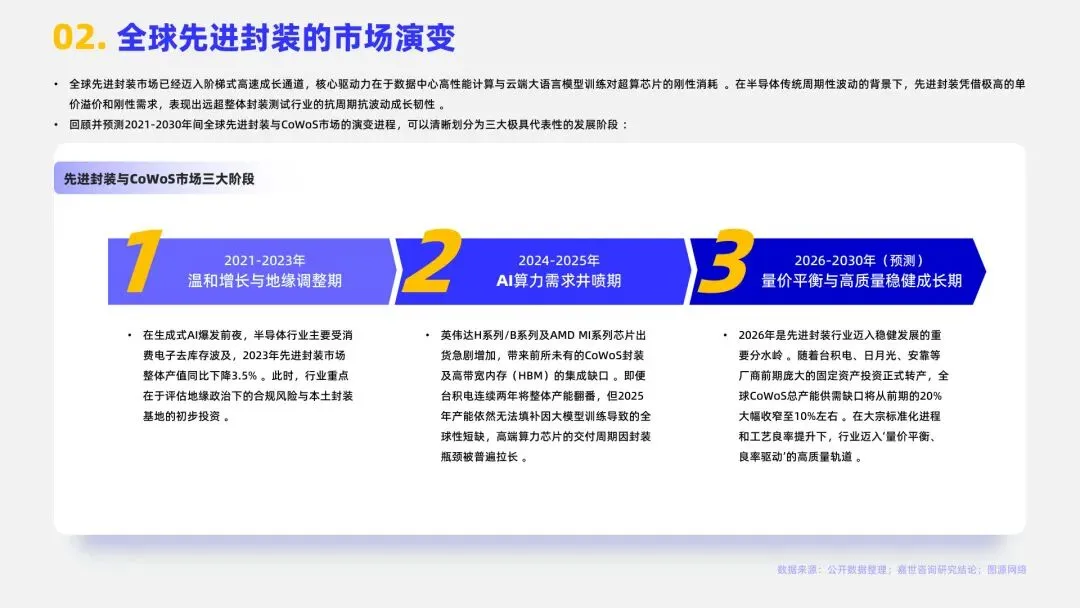

全球先进封装市场已迈入阶梯式高速成长通道，2021—2030年可划分为三大阶段。第一阶段「温和增长与地缘调整期」（2021-2023）：受消费电子去库存波及，2023年先进封装市场产值同比下降3.5%，行业重点评估地缘合规风险与本土封装基地初步投资。第二阶段「AI算力需求井喷期」（2024-2025）：英伟达H系列/B系列及AMD MI系列芯片出货激增，带来前所未有的CoWoS与HBM集成缺口，即便台积电连续两年产能翻番，2025年仍无法填补大模型训练导致的全球性短缺，高端算力芯片交付周期因封装瓶颈普遍拉长。第三阶段「量价平衡与高质量稳健成长期」（2026-2030）：随着台积电、日月光、安靠等前期固定资产投资转产，全球CoWoS总产能供需缺口从前期的20%大幅收窄至10%左右（2026年约10万片物理缺口），行业迈入「量价平衡、良率驱动」的高质量轨道，供需偏紧将至少延续至2027年。

03

市场规模与中国增速领跑：2026年全球702亿美元、中国1700亿元

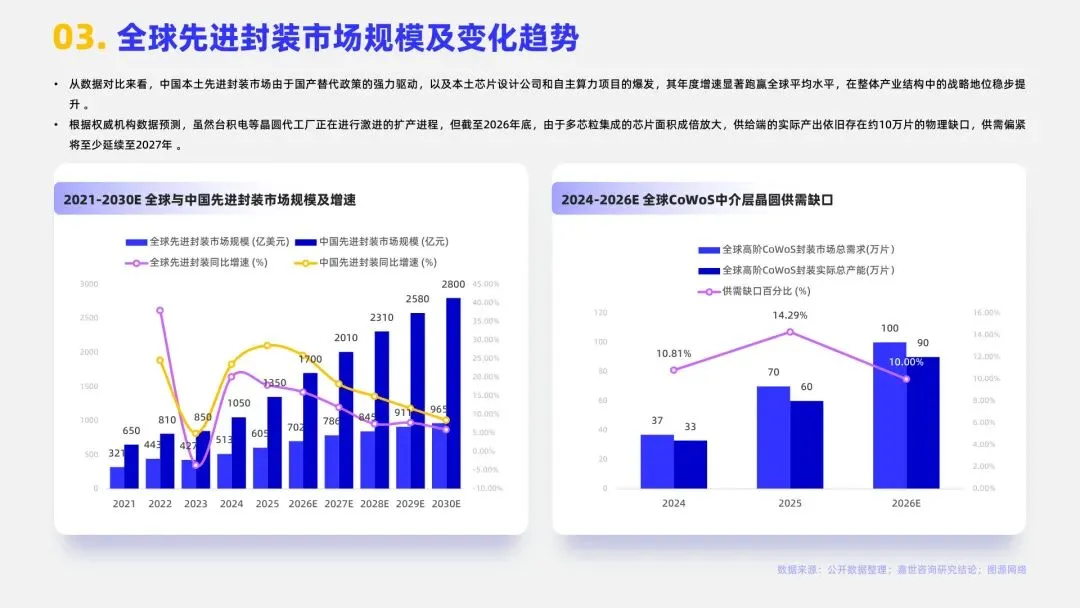

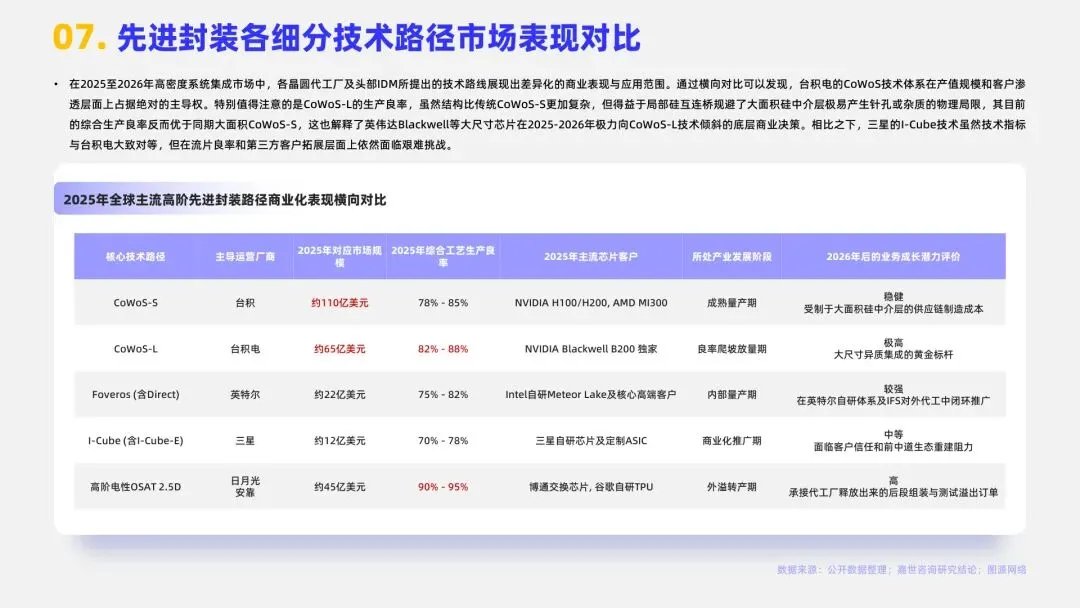

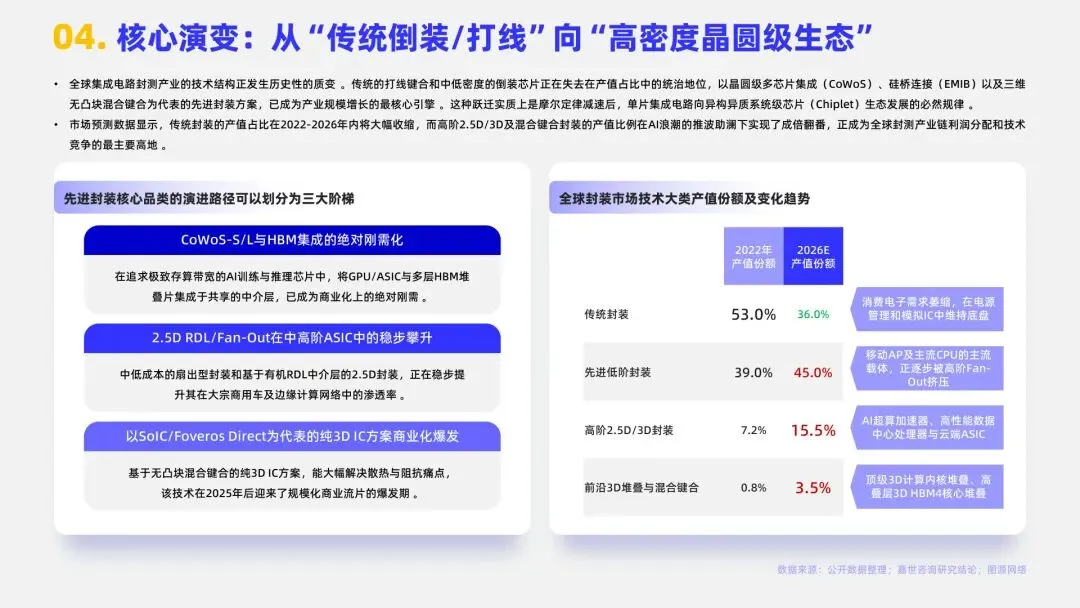

先进封装凭借极高单价溢价与刚性需求，表现出远超整体封测行业的抗周期成长韧性。数据显示，全球先进封装市场规模从2021年321亿美元增至2025年605亿美元，预计2030年达965亿美元；中国先进封装市场因国产替代政策强力驱动与自主算力项目爆发，增速显著跑赢全球：从2021年650亿元增至2025年1350亿元，预计2026年达1700亿元、2030年达2800亿元。技术结构上正发生历史性质变：传统封装产值份额从2022年53.0%收缩至2026年36.0%，而高阶2.5D/3D封装从7.2%翻倍至15.5%、前沿3D堆叠与混合键合从0.8%升至3.5%。CoWoS-S/L与HBM集成已成为AI训练推理芯片的绝对刚需，以SoIC/Foveros Direct为代表的纯3D IC方案在2025年后迎来规模化商业流片爆发期。

04

产业链竞合与去中间化：代工厂占利润顶点，CSP巨头直接锁产能

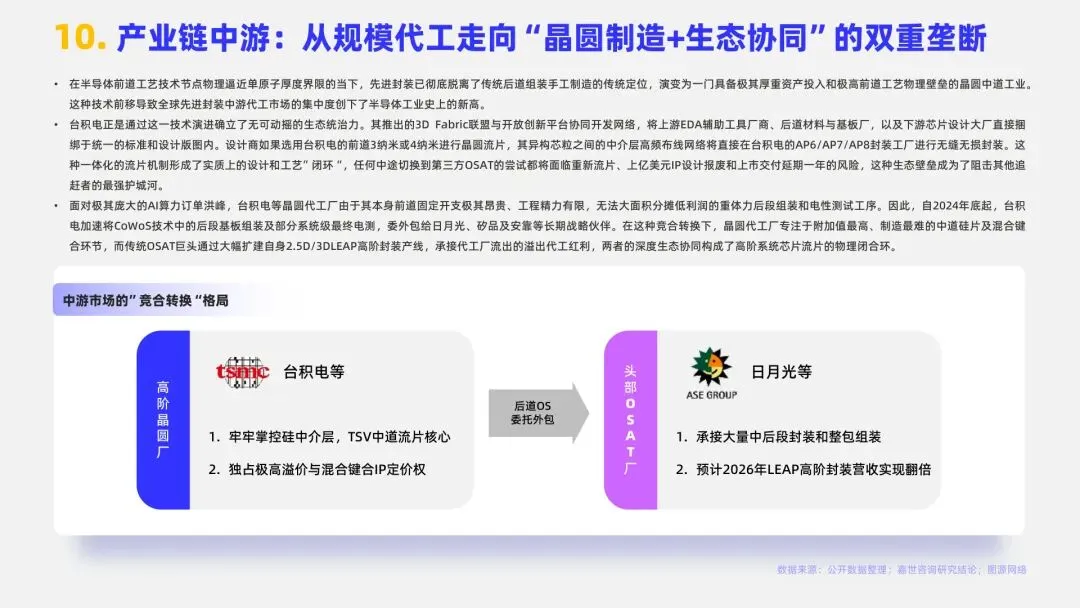

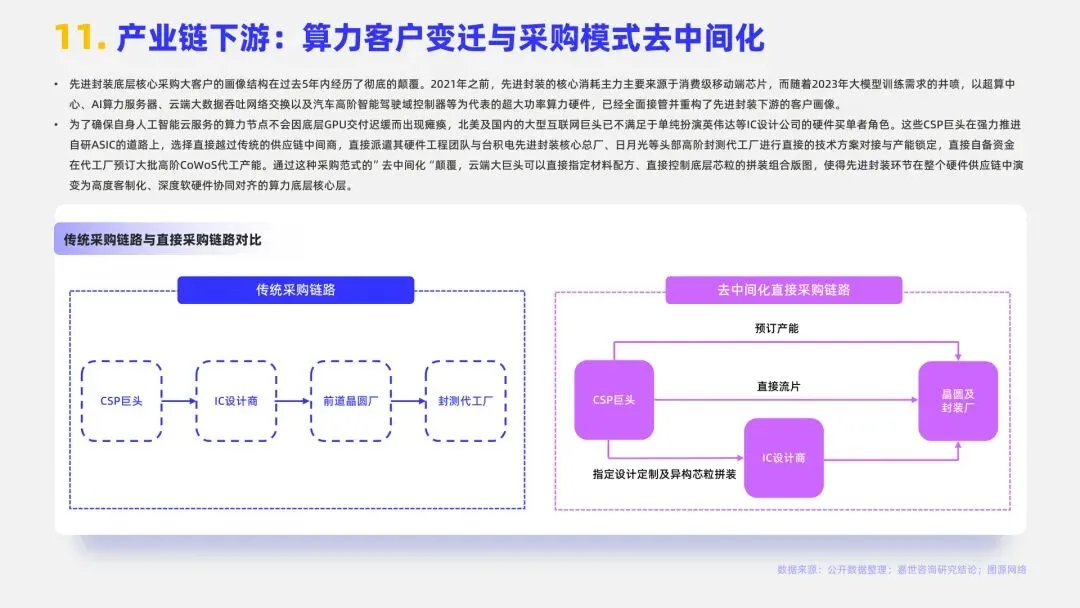

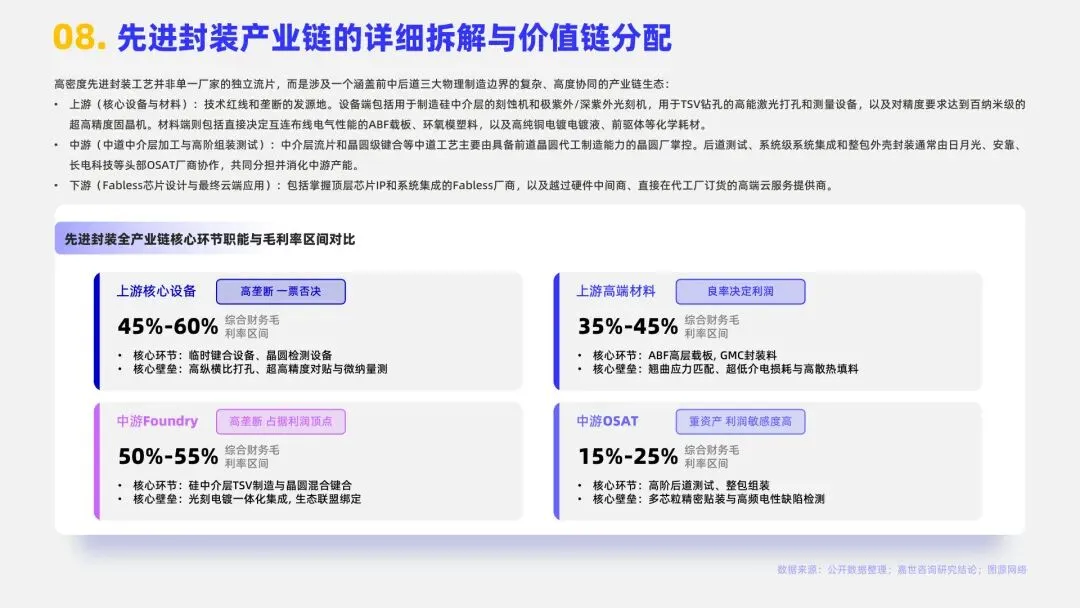

先进封装已演变为重资产、高壁垒的前中道集成工业，产业链呈现清晰的利润分配与竞合格局：上游核心设备毛利率45%-60%（高垄断一票否决）、高端材料35%-45%（良率决定利润）、中游Foundry 50%-55%占据利润顶点、OSAT仅15%-25%（重资产利润敏感）。台积电通过3D Fabric联盟与AP6/AP7/AP8封装工厂形成「设计和工艺闭环」生态壁垒，设计商一旦采用前道先进制程流片，异构芯粒中介层布线将在台积电工厂无缝封装，切换第三方OSAT将面临重新流片与上亿美元IP报废风险；2024年底起台积电将CoWoS后段组装外包给日月光、矽品、安靠，日月光2026年LEAP高阶封装营收预计翻倍。下游，云服务巨头（CSP）为保障算力节点，选择越过中间商直接与代工厂对接、自备资金预订CoWoS产能并指定芯粒拼装版图，采购范式彻底「去中间化」。

05

机遇与挑战并存：硅光子/玻璃基板/国产Chiplet红利 vs 地缘断链/热墙效应

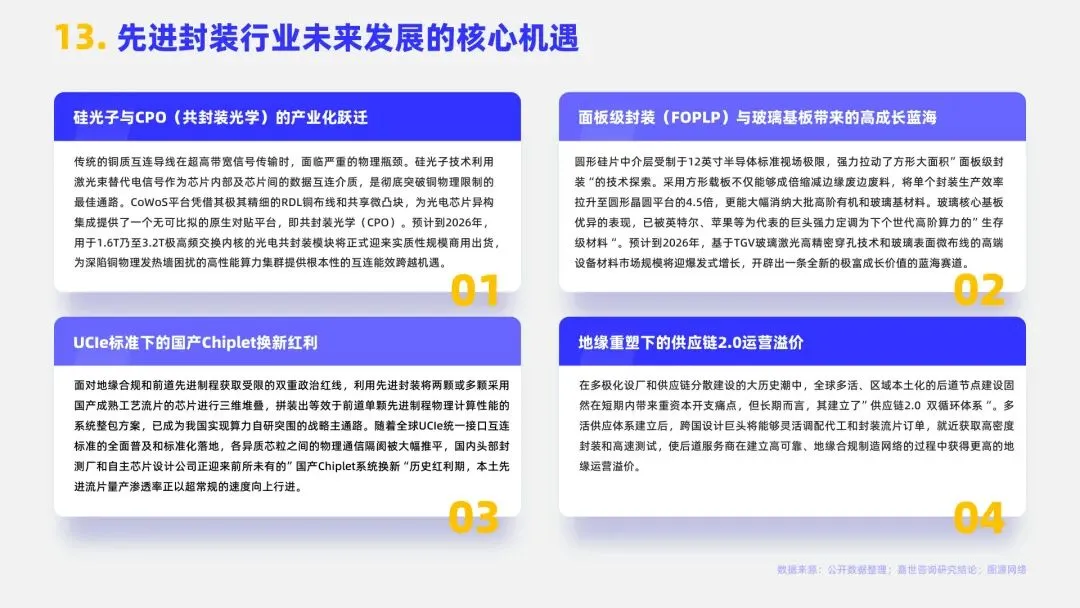

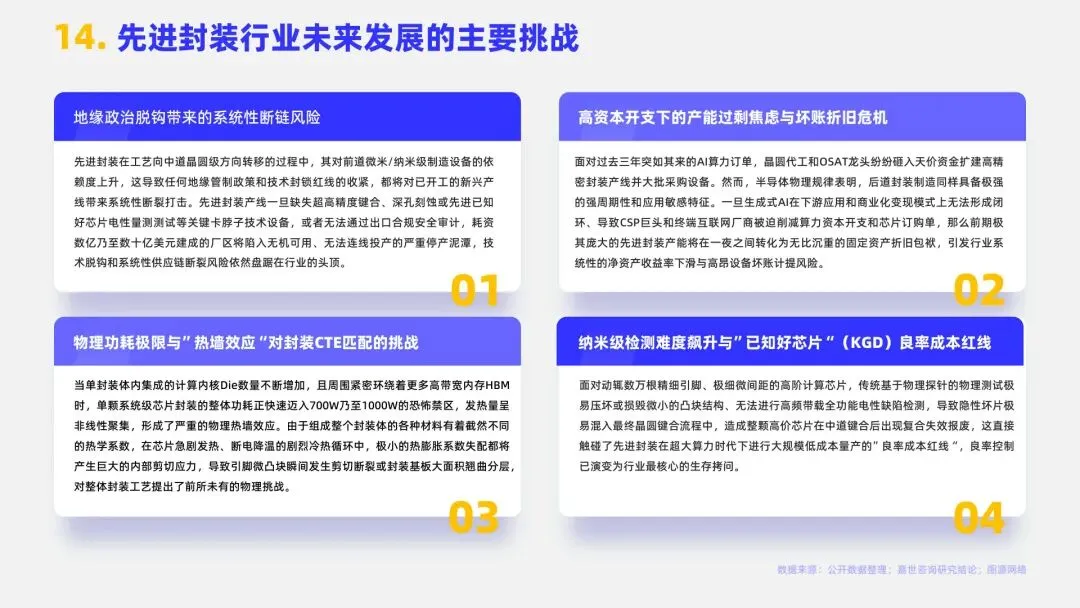

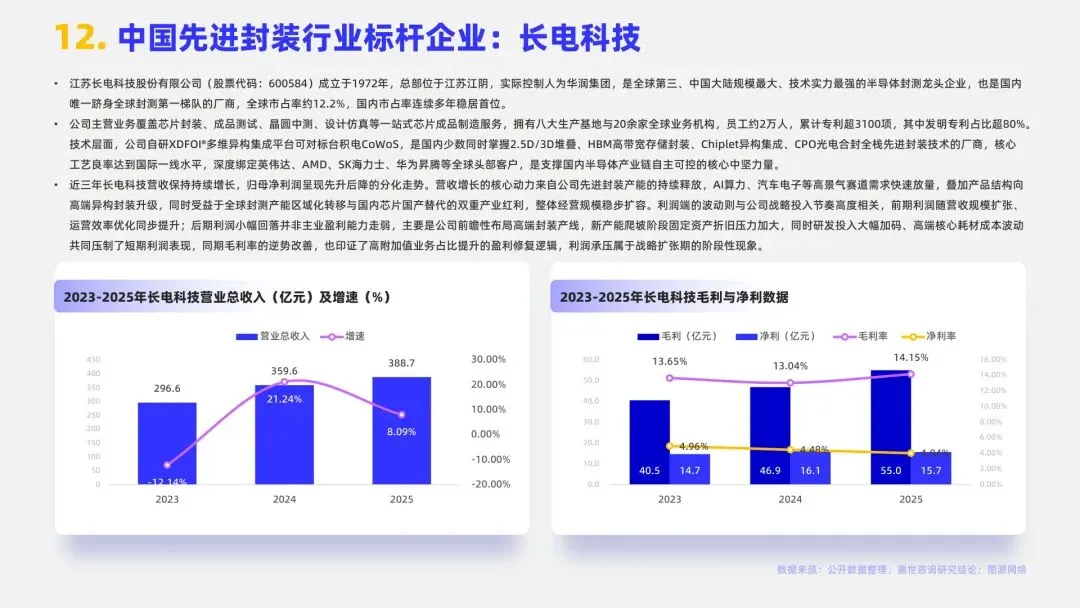

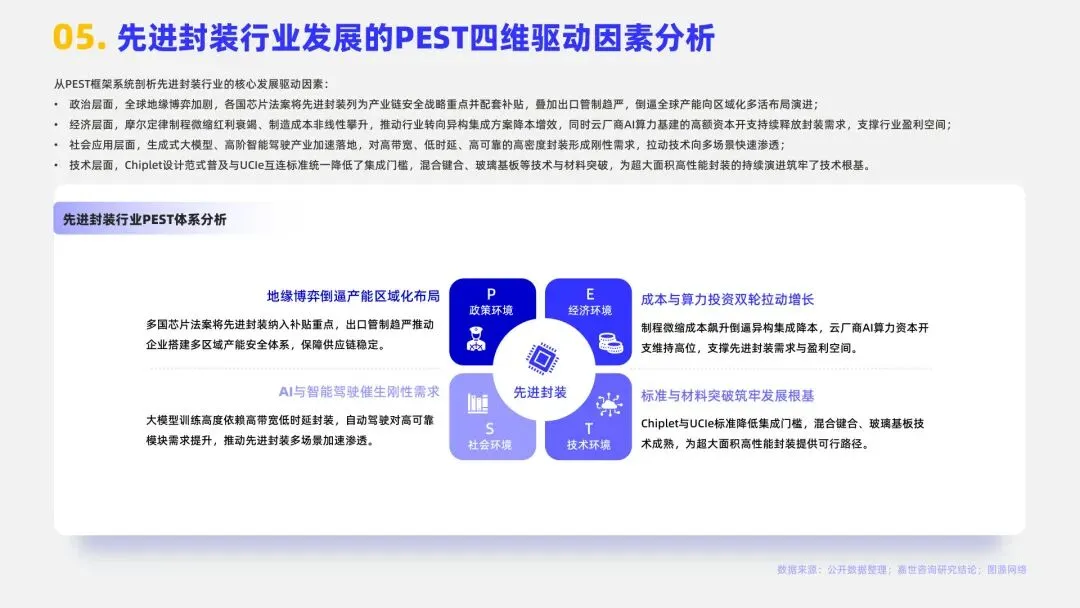

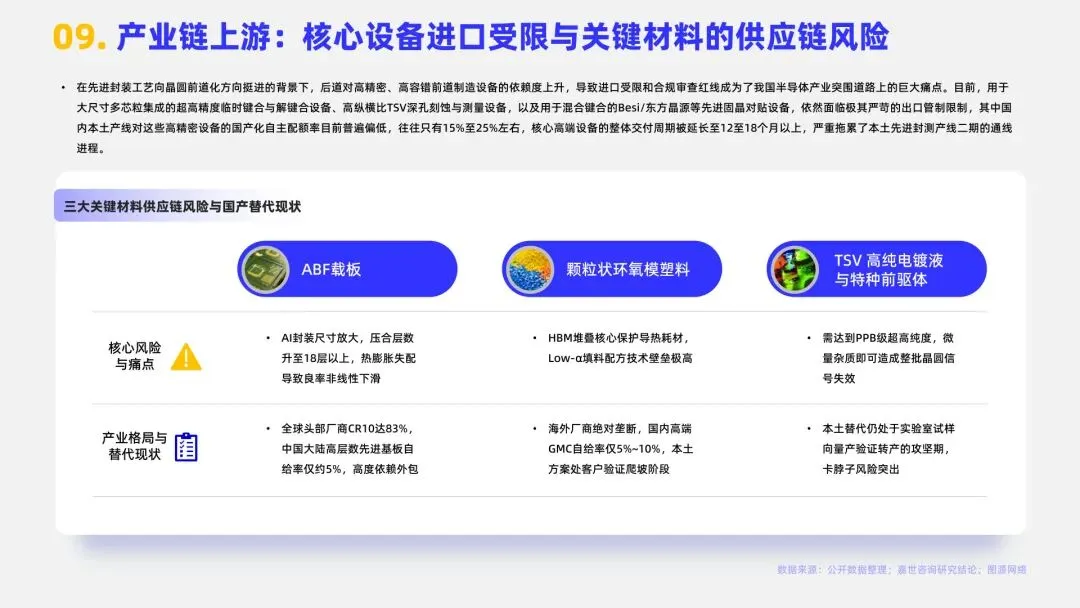

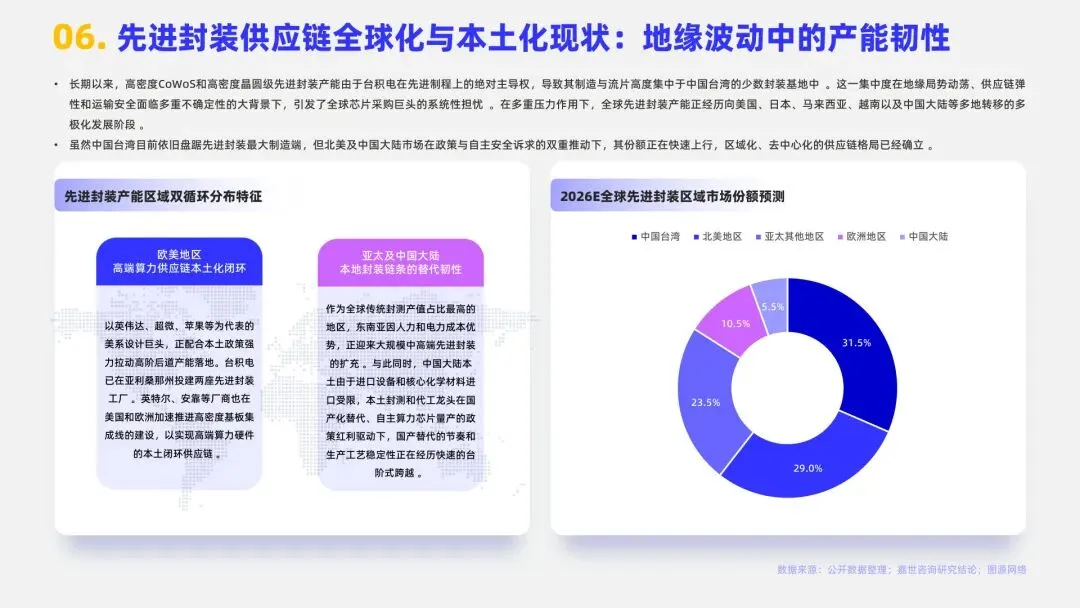

展望未来，行业面临四大机遇与四大挑战。机遇方面：一是硅光子与CPO共封装光学产业化跃迁，预计2026年1.6T乃至3.2T光电共封装模块迎来实质性规模商用；二是面板级封装（FOPLP）与玻璃基板蓝海，方形载板将单个封装生产效率拉升至圆形平台的4.5倍，玻璃基板被英特尔、苹果定调为「生存级材料」；三是UCIe标准下国产Chiplet换新红利，用成熟工艺芯片三维堆叠拼装等效先进制程性能，成为算力自研突围的战略主通路；四是地缘重塑下的供应链2.0运营溢价。挑战方面：地缘政治脱钩的系统性断链风险（设备国产化配额仅15%-25%、交付周期12-18个月）；高资本开支下的产能过剩焦虑；单封装功耗迈入700W乃至1000W禁区的「热墙效应」；以及纳米级检测与KGD良率成本红线。标杆企业长电科技（全球市占率约12.2%、自研XDFOI平台对标CoWoS）正通过自主研发异构集成平台加速国产替代。
