聚合物标准命名：聚(对苯二甲酸-间苯二甲酸-乙二醇-1,4环己烷二甲醇)四元共聚酯，行业简称四元共聚PCTA。

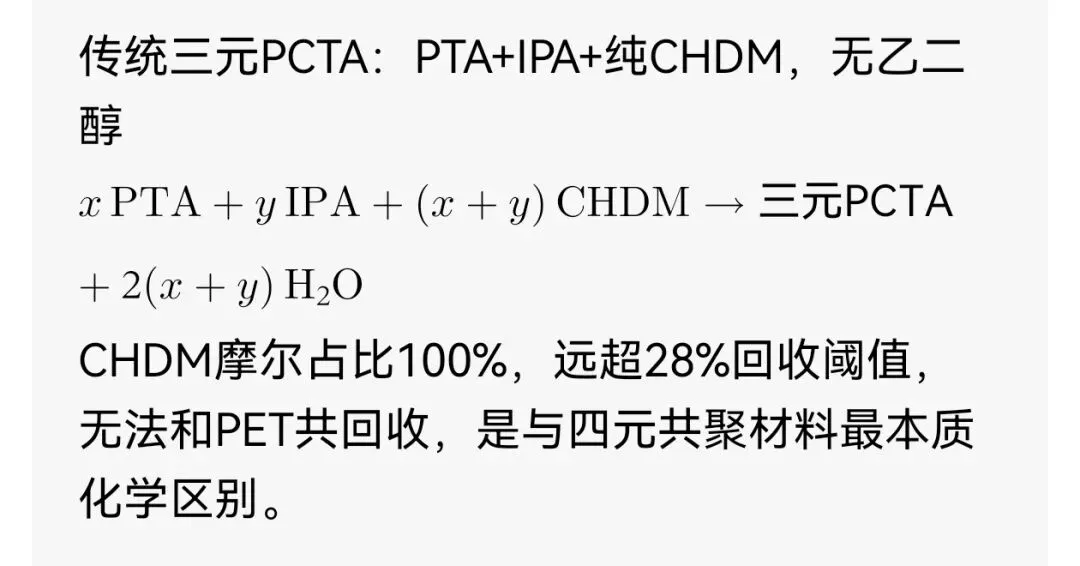

传统三元PCTA：PTA+IPA+纯CHDM，无乙二醇

导语

欧盟PPWR法规落地、全球品牌ESG考核收紧、美妆高溶剂包材退货率居高不下，行业正陷入两难：传统三元PCTA耐化学顶尖却无法回收，普通PETG可加工但遇精油、高醇极易开裂。一款兼顾强耐溶剂+PET全兼容回收+PCR再生适配的新材料——耐化学性四元PET共聚酯（行业俗称：四元共聚PCTA），正在重塑高端透明共聚聚酯赛道。

第一部分：制造业永远要靠产品领先——四元共聚PCTA，重构共聚聚酯分子底层逻辑

第一条：制造业永远要靠产品领先

华为拜访IBM，IBM CEO郭士纳给华为的第一条核心准则：制造业拼硬实力，商业模式、资本运作无法替代产品长期投入与技术创新。

1. 传统材料两大天生短板

1）传统三元

纯PCTA（PTA+IPA+100%CHDM）

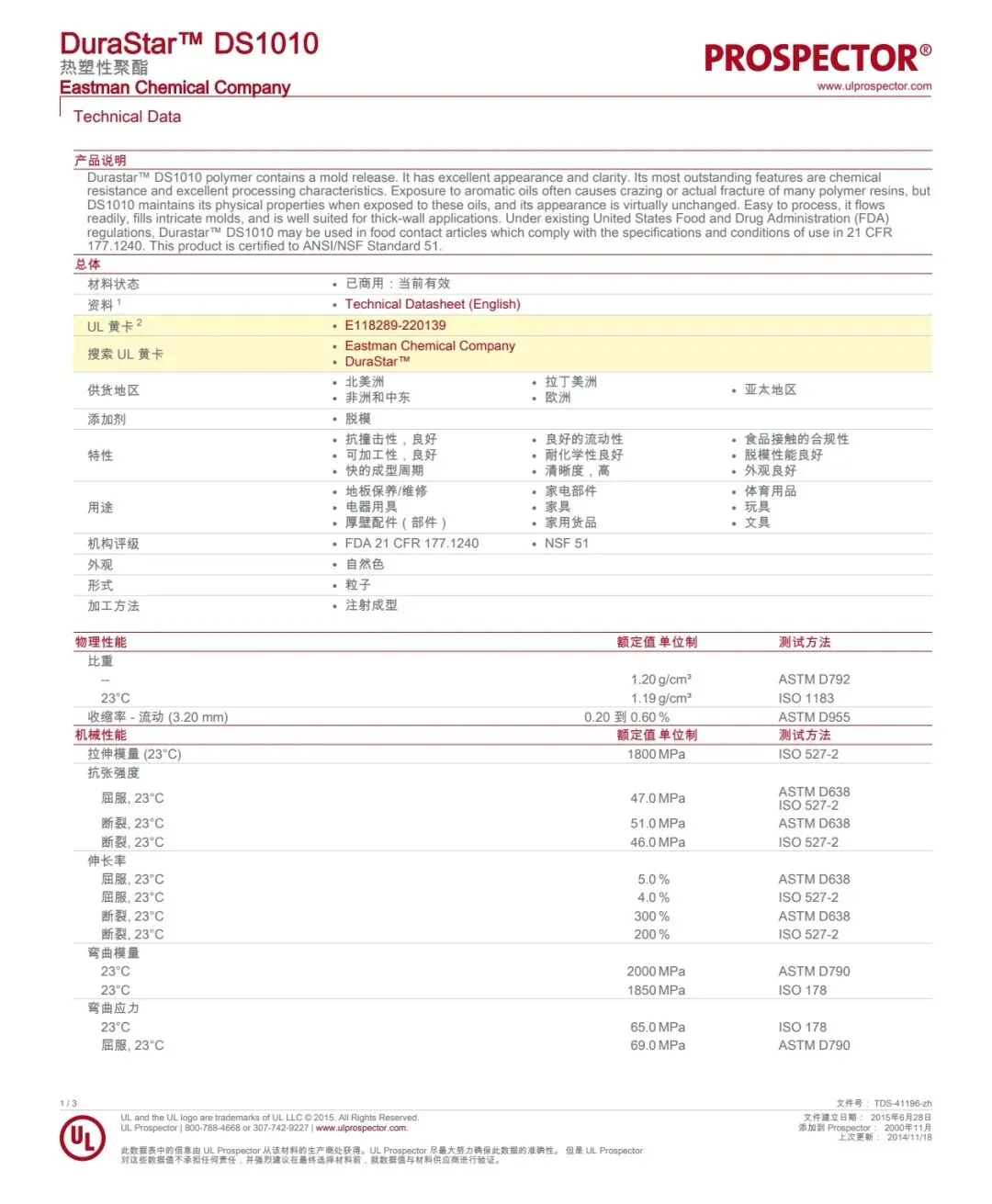

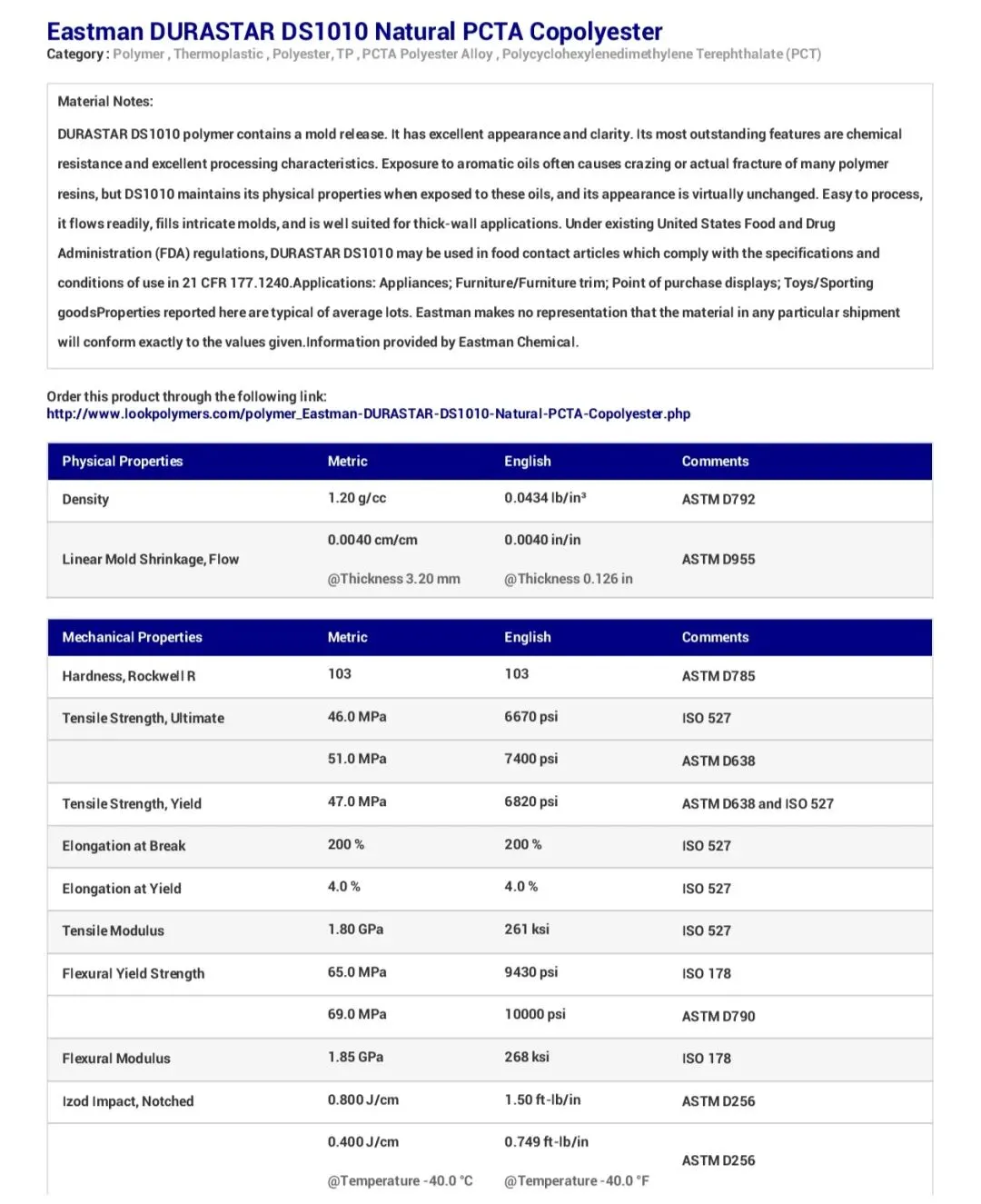

仅由间苯二甲酸、对苯二甲酸、纯环己烷二甲酸CHDM共聚，无乙二醇EG，抗卸妆油、香氛芳香烃性能行业顶尖，但二醇CHDM摩尔占比100%，远超RecyClass划定28mol%回收红线。一旦混入PET回收流，会造成再生料雾度飙升、熔体粘度紊乱，被判定为回收有害杂质，完全无法闭环循环，典型牌号伊士曼AN004。

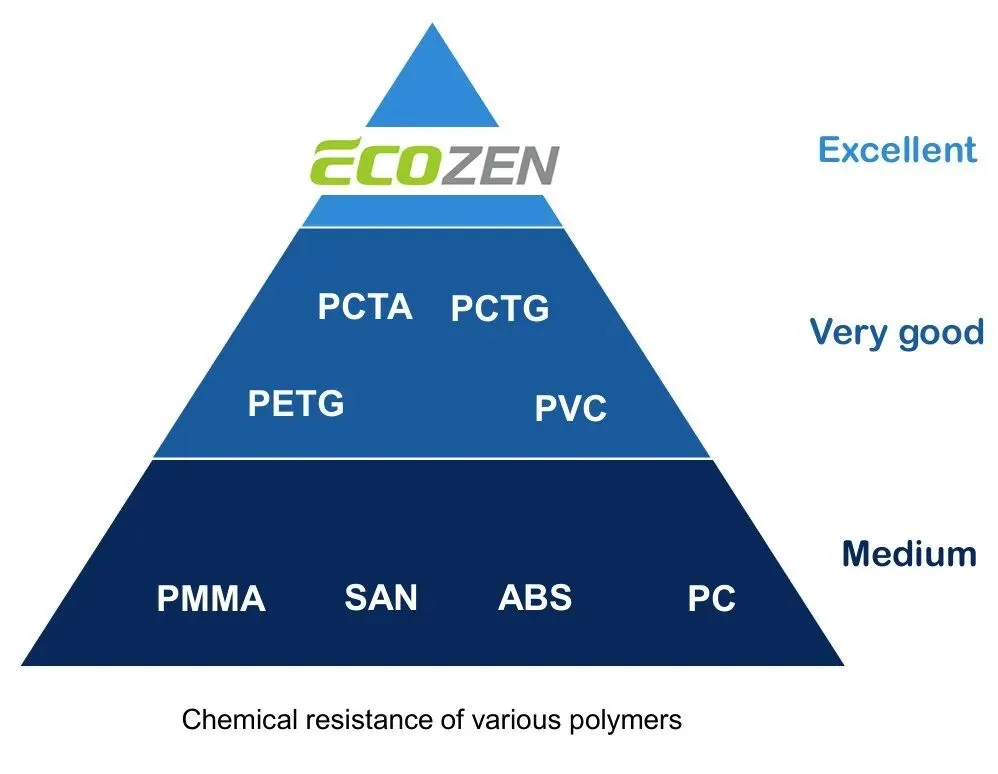

图片来源：公众号【JLE君凌聚合物】

2）普通PETG/PCTG（PTA+EG+高CHDM、无IPA）

仅二醇改性，缺少IPA抗溶剂单元，透明、易加工是核心优势，但长期盛装30%以上乙醇、植物精油、卸妆油脂会快速出现银纹、应力开裂，高端美妆场景退货率居高不下，SK T110、伊士曼TX1001均属此类，同样CHDM超标不可回收。

2. 创新改良：耐化学性四元PET共聚酯（四元共聚PCTA）

官方标准学名：四元共聚PET共聚酯（PET copolyester）

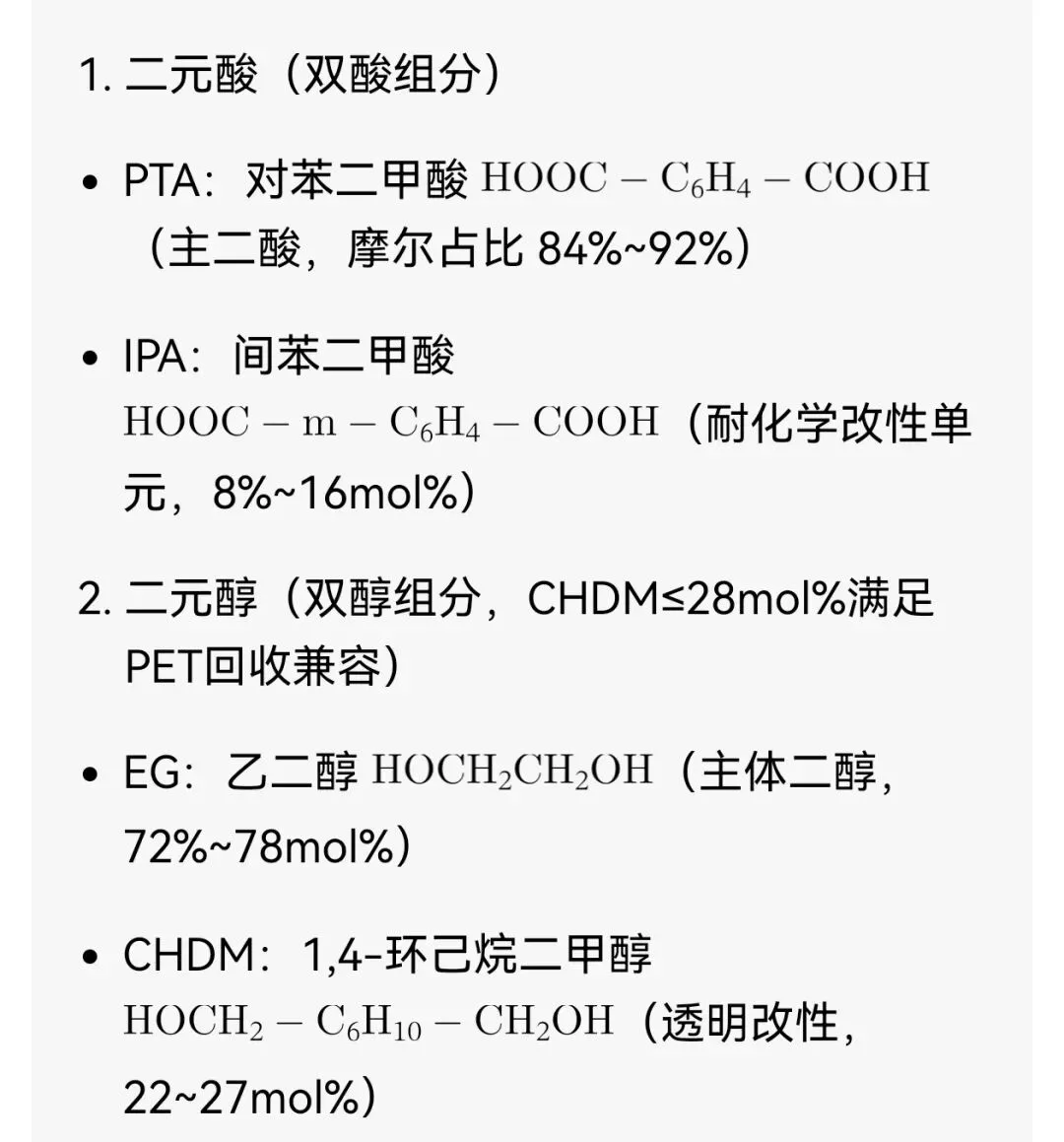

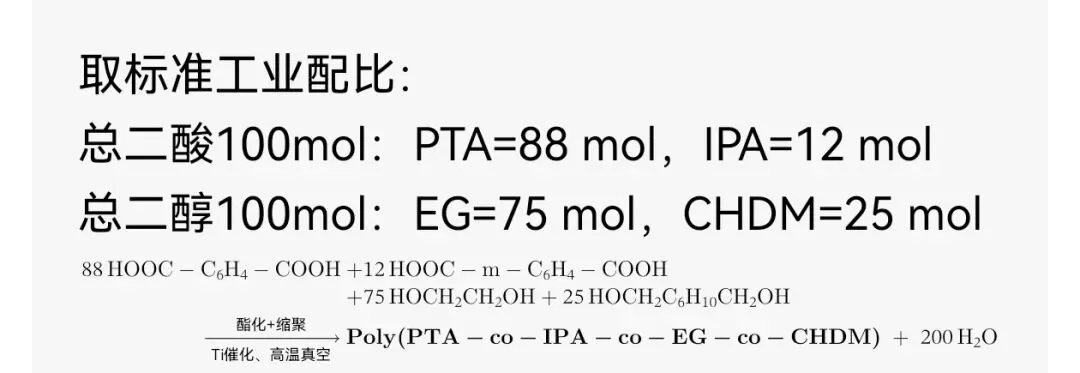

分子体系采用「PTA+IPA双二酸 + EG+低含量CHDM双二醇」四元精准设计：

- IPA控制8~16mol%：间位弯折分子链，缩小自由体积，阻挡化妆品溶剂渗透，从根源杜绝环境应力开裂（ESC）；

- CHDM严格锁定22~27mol%（低于28mol%回收阈值）：搭配大量乙二醇稀释，保留弱半结晶结构，与PET熔体完美相容；

- 无多余ISB、CBDO改性单元，规避回收兼容性破坏问题。

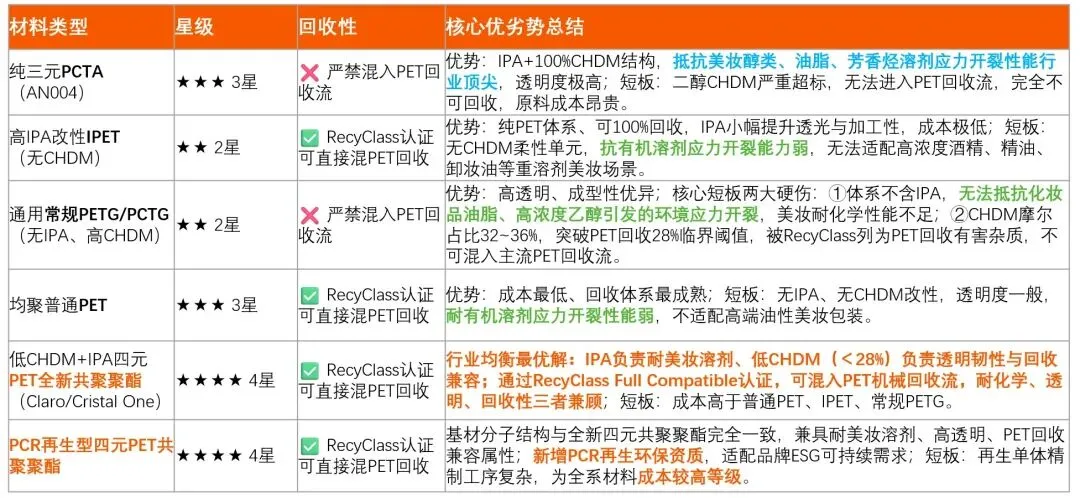

3. 材料横向对比（行业选型核心参考）

4. 产品长期主义落地逻辑

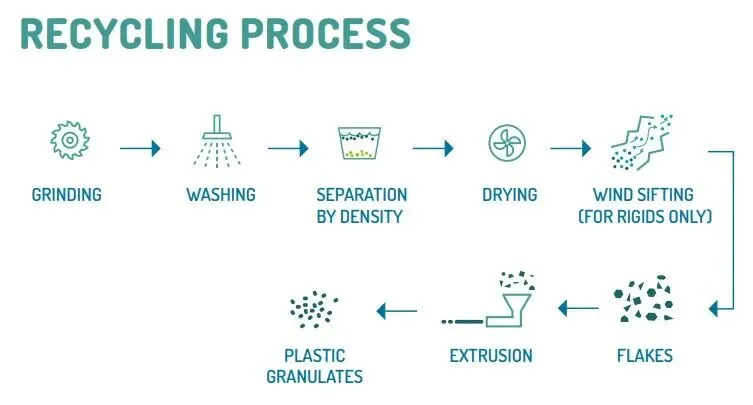

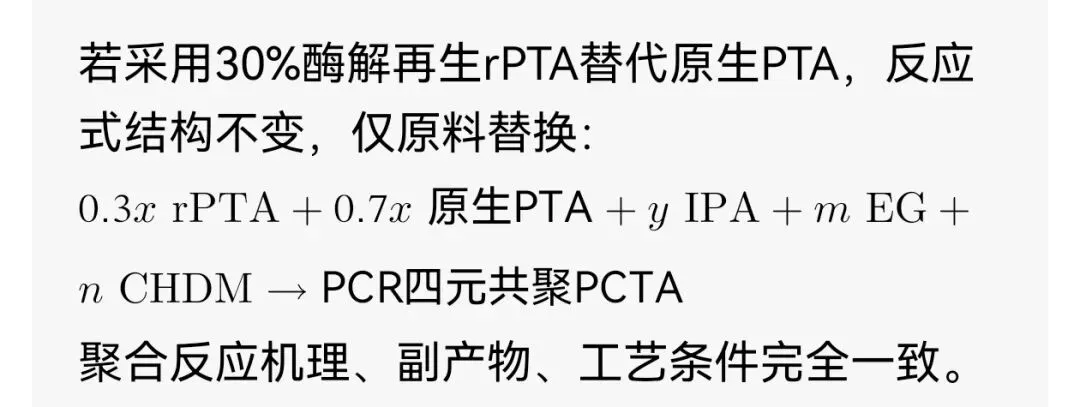

依托生物酶解化学回收技术（源天生物、链基智造、Carbios工艺），废PET彻底解聚为精制rPTA再生单体，直接用于四元共聚聚合，实现废包装→再生单体→高端循环包材无限闭环，彻底摆脱物理再生“降级内卷”。链基智造已成熟量产含30%rPTA的PCR四元共聚牌号，匹配PPWR 2030年PET包装最低30%再生料强制要求。

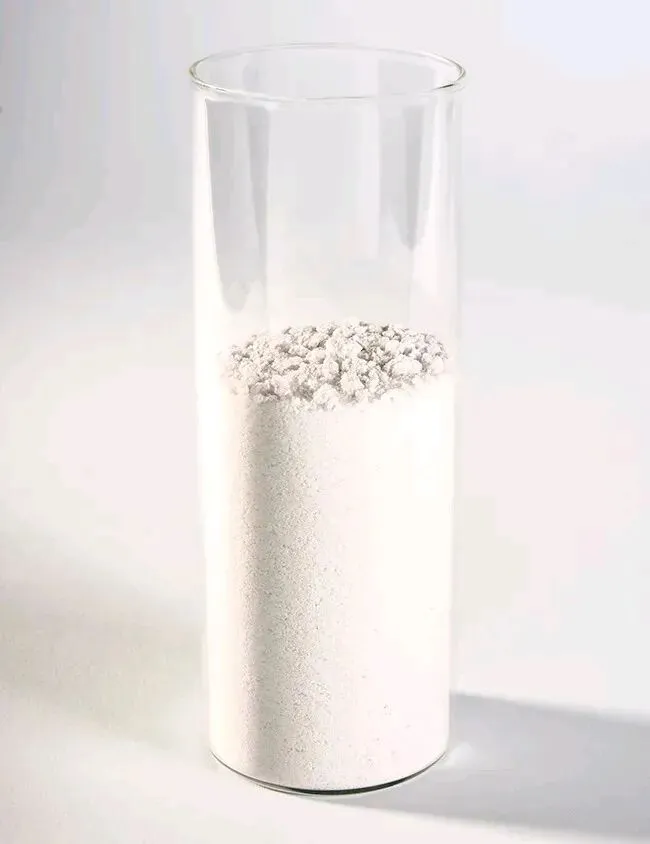

Carbios的PET回收工艺中的PTA单体。图片由Carbios提供。Selenis已商业化其创新的ECO系列产品——提供其所有产品组合的可持续版本：所有产品均可含有高达50%的消费后回收成分。

第二部分：建立以客户为中心的组织体系——直击品牌两大核心痛点：耐化学刚需+欧盟回收合规

第二条：建立以客户为中心的组织体系

郭士纳第二条准则：企业组织必须以客户需求为核心，端到端打通需求，所有流程围绕客户痛点搭建。

高端美妆品牌当下两大不可规避核心诉求，全部由四元共聚PCTA一站式解决：

痛点一：高溶剂内容物长期存放开裂、售后损耗大

行业普遍误区：很多人简单描述PCTA耐酸碱腐蚀，实际其核心优势并非抵抗强酸强碱水解，而是阻隔化妆品芳香烃、醇类、油脂渗透，规避环境应力开裂。

普通水乳、低度精华选用PETG即可，但以下品类必须使用含IPA改性共聚聚酯：

① 卸妆油、卸妆膏（油脂含量＞50%）；② 香水、香薰精油（高乙醇+芳香烃）；③ 30%以上高醇精华；④ 高酯类活性贵妇彩妆。

代表落地案例：LVMH迪奥Addict唇蜜、SUQQU粉盒采用伊士曼Cristal One（四元共聚体系），完美解决油基彩妆长期存放发白裂纹问题，包装售后损耗下降70%以上 。

痛点二：欧盟PPWR+RecyClass双重回收合规压力

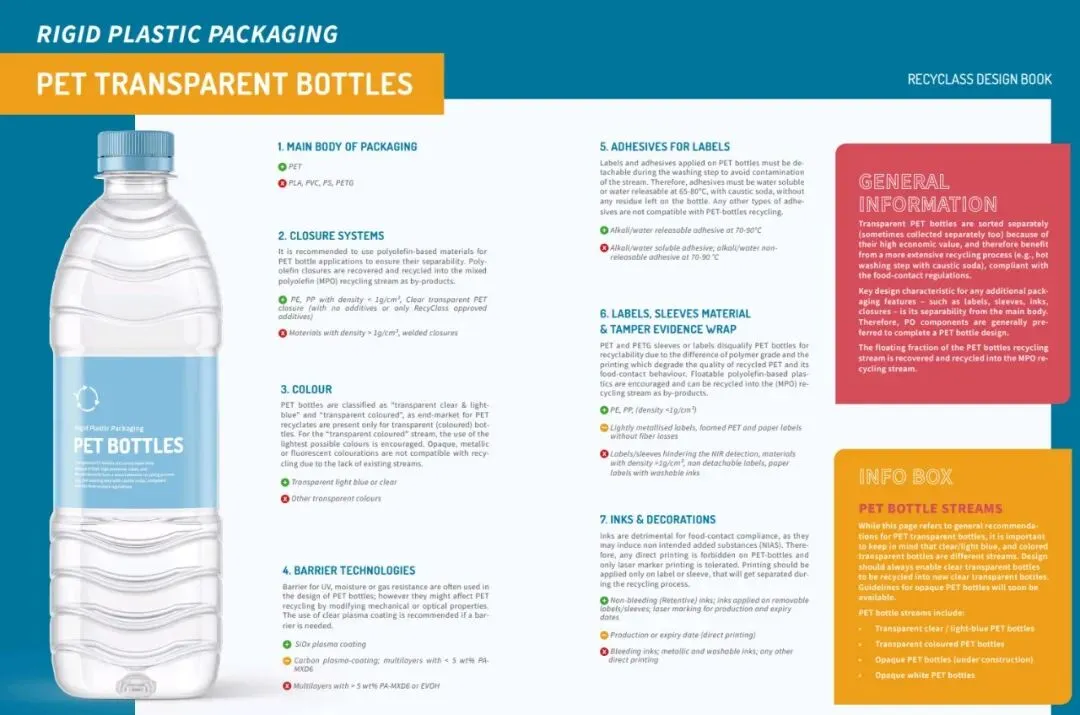

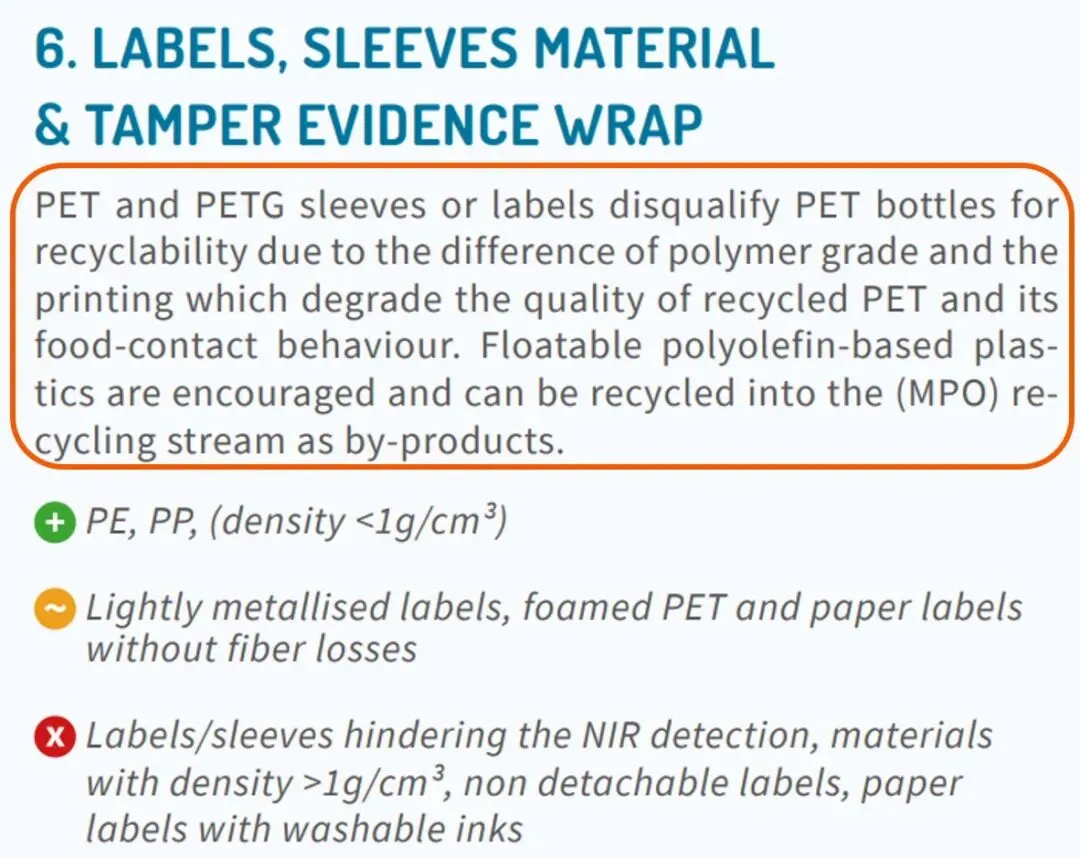

1. RecyClass《回收设计指南》明确：密度＞1g/cm³的PETG、纯三元PCTA禁止用于PET瓶标签与包材，微量混入即污染整条PET再生产线；

2. PPWR法规2030年强制落地：出口欧盟PET类包装需达到C级及可回收评级，同时最低掺入30%消费后再生PCR单体，2040年提升至50% ；

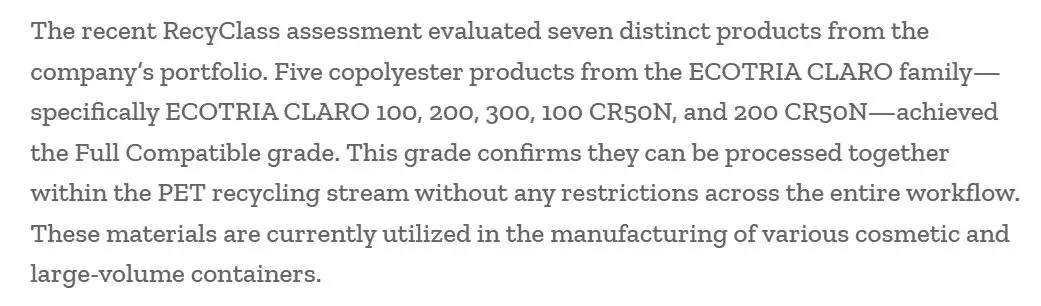

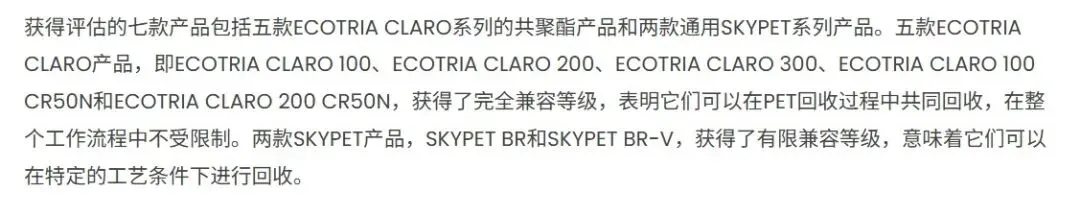

3. 合规唯一路径：二元醇CHDM≤28mol%，通过第三方IKTR全套共混回收测试，取得Full Compatible完全兼容认证，SK ECOTRIA CLARO、伊士曼Cristal One全系均通过认证，可任意比例进入主流PET回收流。

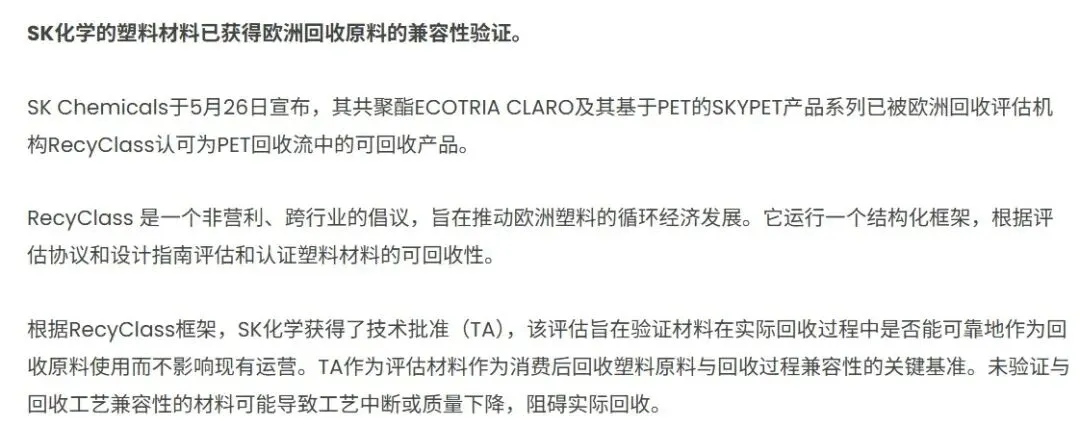

https://www.packagingworldinsights.com/news/european-recyclass-framework-validates-sk-chemicals-packaging-feedstock/

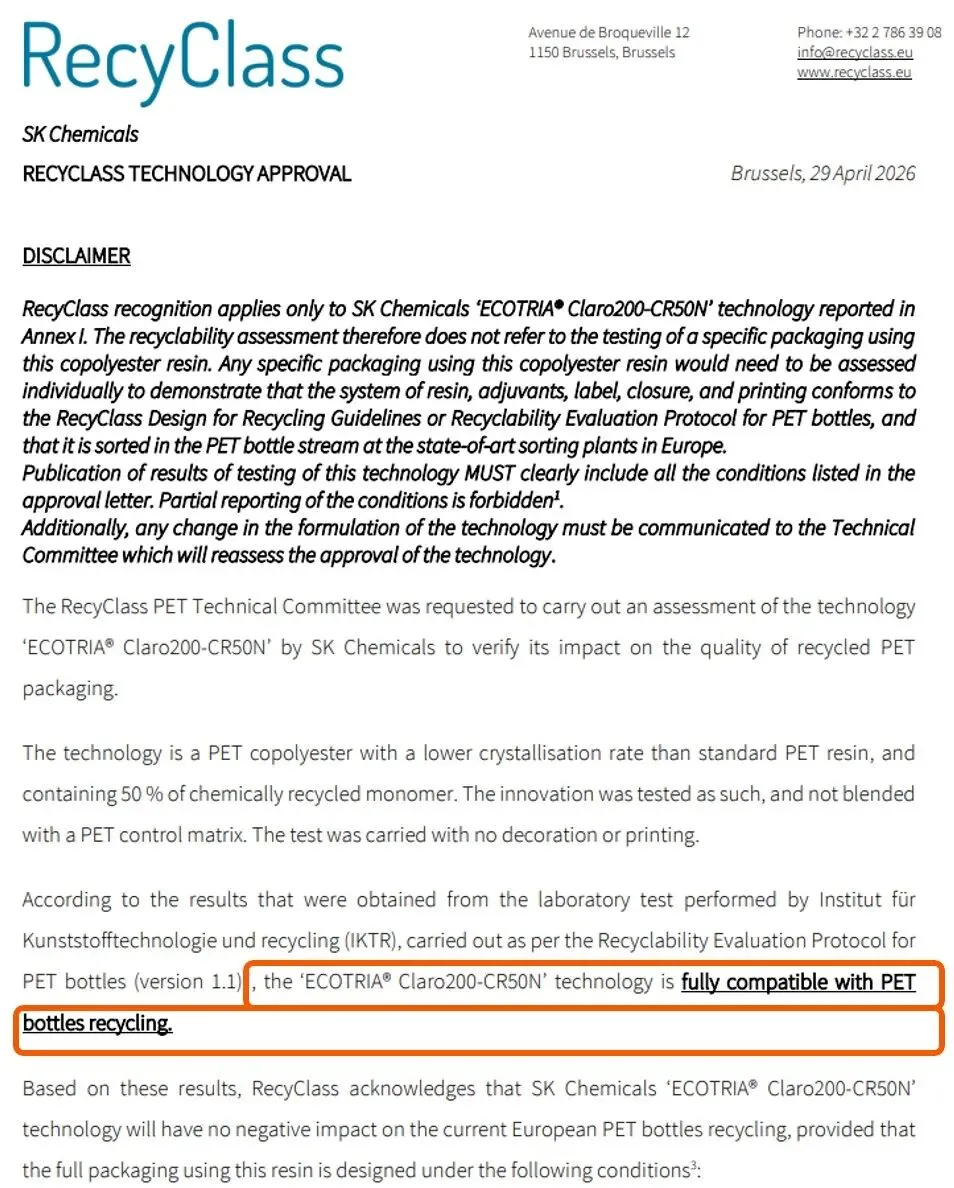

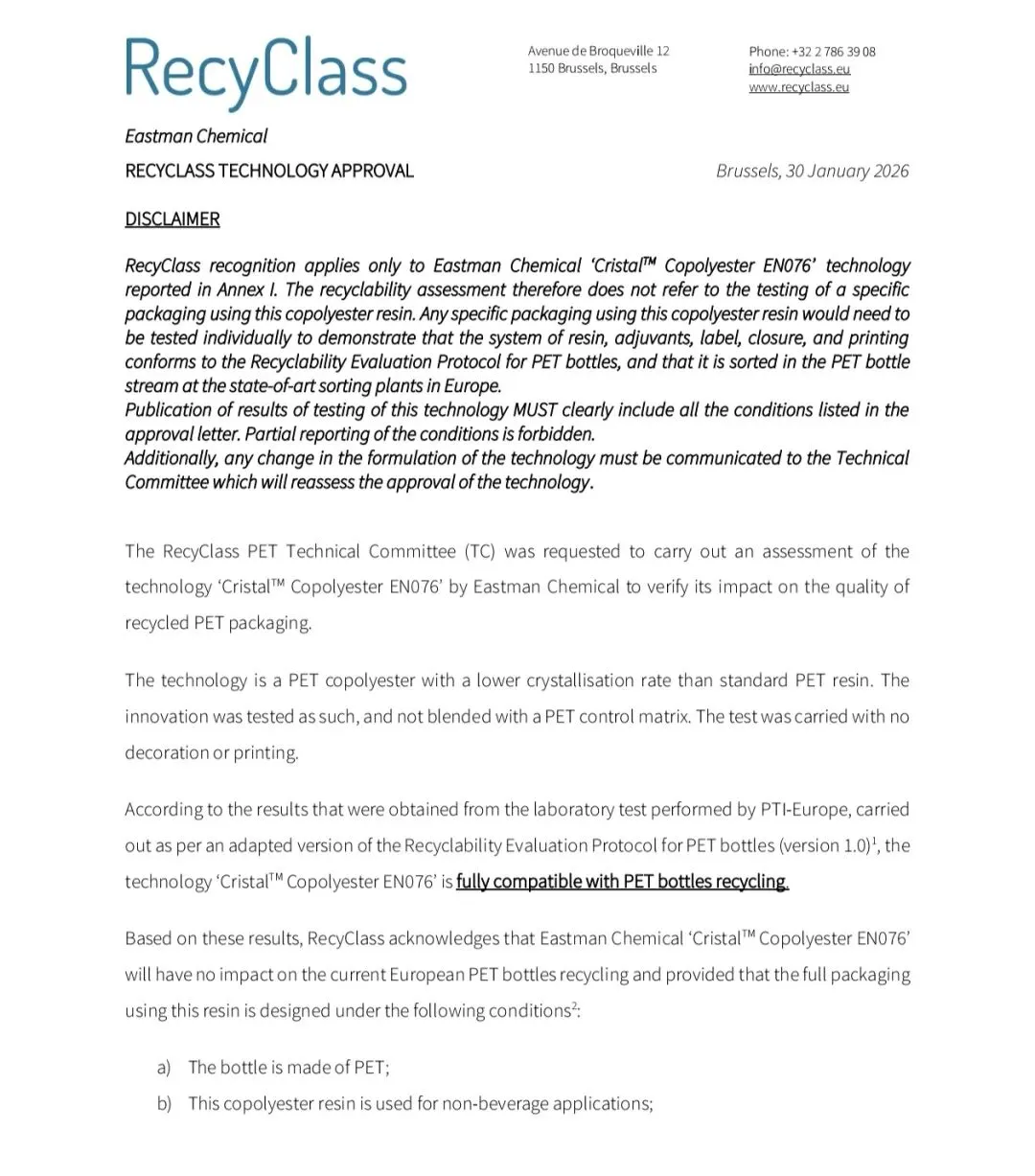

RecyClass官方认证PDF备案文件（合规证明文件）

https://recyclass.eu/wp-content/uploads/2026/01/2024-PETb-006-Eastman-Final-Version-2026.pdf

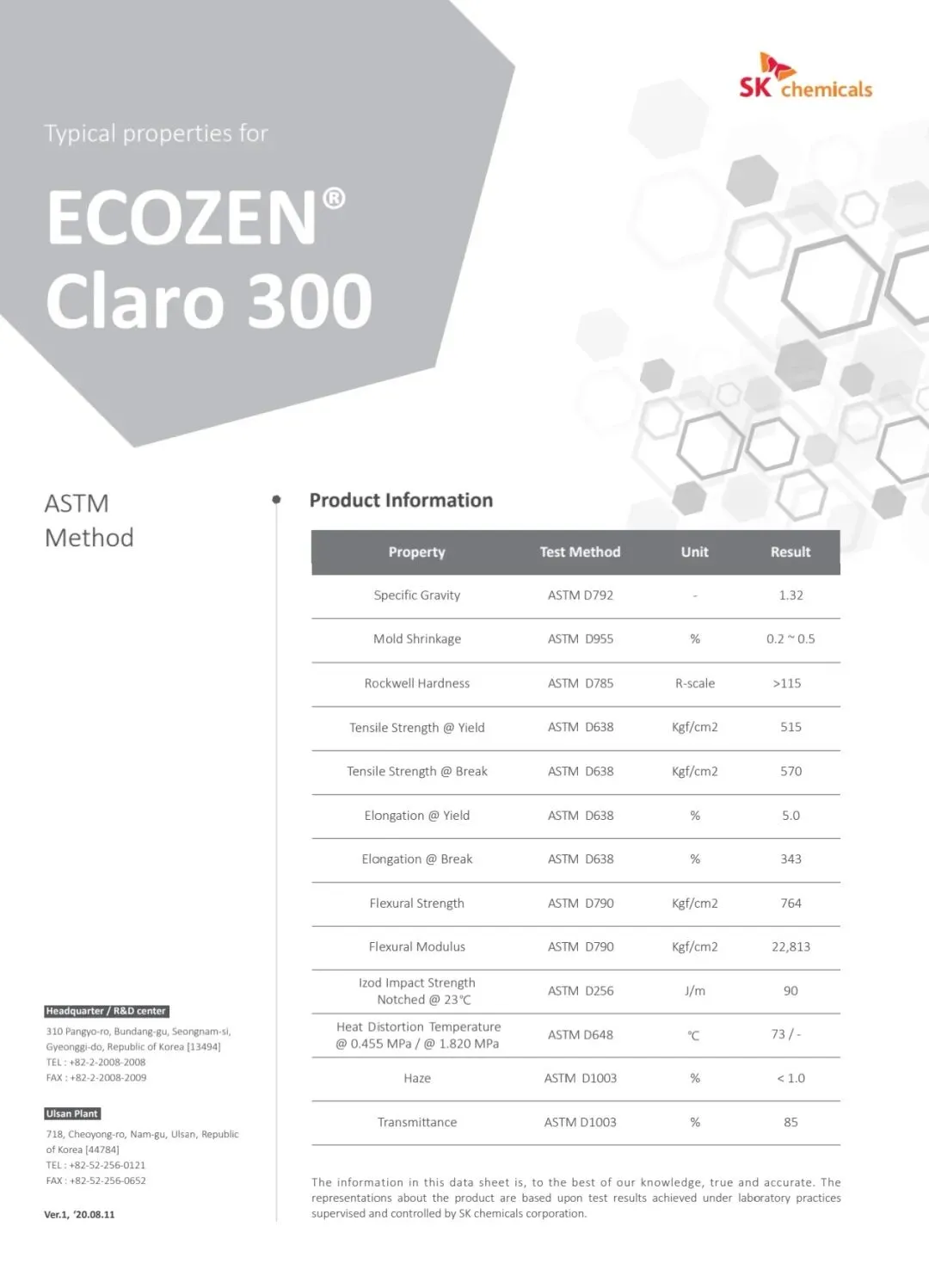

SK化学2024年10月推出ECOTRIA CLARO 300（37–39元/kg），为全球首款适配EBM挤出吹塑、兼容PET回收体系的四元共聚聚酯；依靠高IV高分子量搭配微量可控支化的聚合改性方案解决高温熔体下垂难题，企业规划中长期在2L以上大容量包装EBM（Extrusion Blow Molding）赛道达成3万吨年销量规模。

https://www.skchemicals.com/en/prcenter/new_view.aspx?serno=3534

低碳减碳增值：PCR牌号匹配品牌ESG目标

国内基于酶解rPTA开发的PCR四元共聚PCTA，再生单体占比30%，碳足迹大幅优于纯原生树脂，完美适配欧莱雅、LVMH等集团“2030全包装再生/生物基”战略，无需为回收合规额外更换两套包装材质，一套材料兼顾性能、环保、出口合规三重需求 。

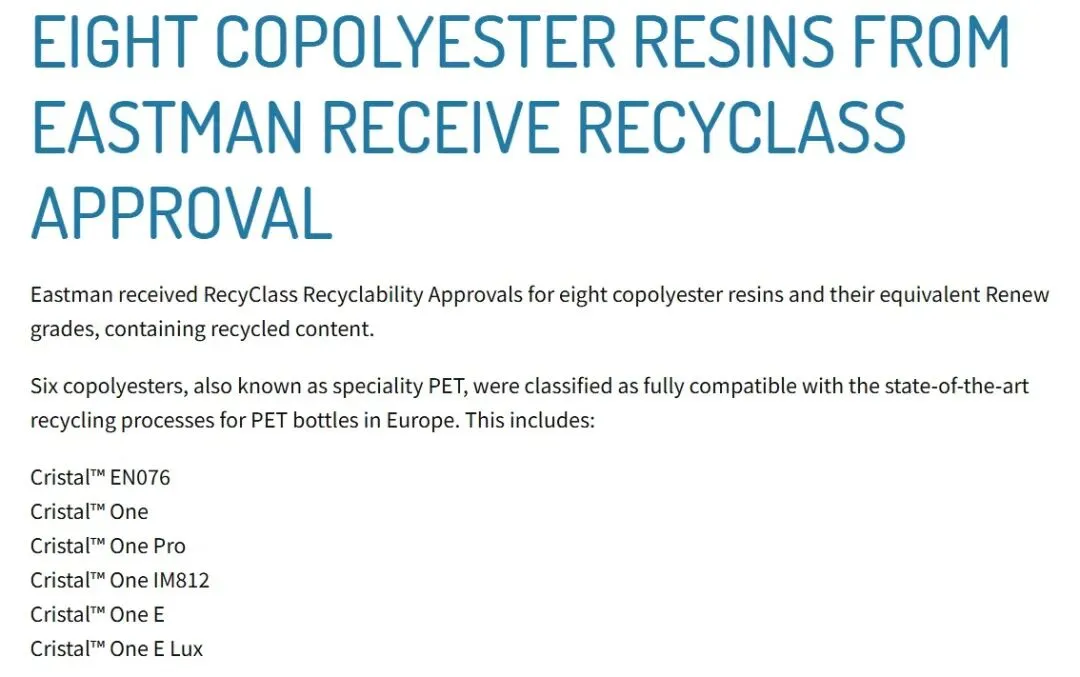

来源：Eastman

第三部分：服务是未来的核心增长点——全产业链一站式材料解决方案，打通上下游应用落地

第三条：服务是未来的核心增长点

郭士纳第三条准则：企业增长不能只依靠单一产品售卖，场景、方案、配套技术服务才是长期增量核心。

不同于仅售卖切片原料的传统聚酯厂商，四元共聚PCTA配套全链路服务体系，覆盖上游单体、中游改性、下游终端定制三大板块：

1. 上游再生单体配套服务

联动源天生物、万凯新材Carbios酶解产线，稳定供应粗/精制rPTA，根据客户产品定位调配再生单体比例（0~30%PCR可调），出具ISCC、GRS再生认证报告，简化品牌出口报关审核流程。

2. 下游全品类终端落地服务，覆盖六大高附加值赛道（按市场规模排序）

1）高端化妆品包装（第一大应用，全球占比45.2%）

香水瓶、精油分装、高醇精华瓶、彩妆粉盒、可替换 refill 彩妆壳，迪奥、Toly高端彩妆盒均采用同体系四元共聚材料，高光泽可电镀，质感对标玻璃；

2）医疗诊断耗材（第二大高值赛道）

适配EO、伽马灭菌，无小分子析出，FDA、ISO13485合规，体外试剂盒、无菌吸塑专用；

3）通用高端透明消费品

高端笔杆、运动水壶、精密薄壁注塑件，可搭配HBC微量无卤阻燃改性。

3. 品牌联合定制专属开发服务

对标欧莱雅集团可持续包装研发模式，与美妆品牌深度共创专属PCR改性牌号：根据产品溶剂配方调整IPA、CHDM配比，同步优化注塑流动性、电镀附着力，实现“材料-包装设计-回收合规”一体化交付，区别于市面上通用标准化切片，形成差异化配套服务壁垒。

第四部分：核心产品要做到全球领先的规模优势——聚焦差异化共聚赛道，拒绝盲目多元化

第四条：核心产品要做到全球领先的规模优势或口碑优势

郭士纳第四条准则：想要形成规模优势，必须聚焦主航道，不盲目拓宽产品线，把核心产品做到全球头部水准，依靠压强形成行业口碑。

1. 行业差异化聚焦战略

共聚聚酯赛道品类繁杂（PET、PETG、PCTG、三元PCTA、五元ISB耐热料），行业厂商极易全线铺料、资源分散。头部共聚企业采用聚焦主航道策略：

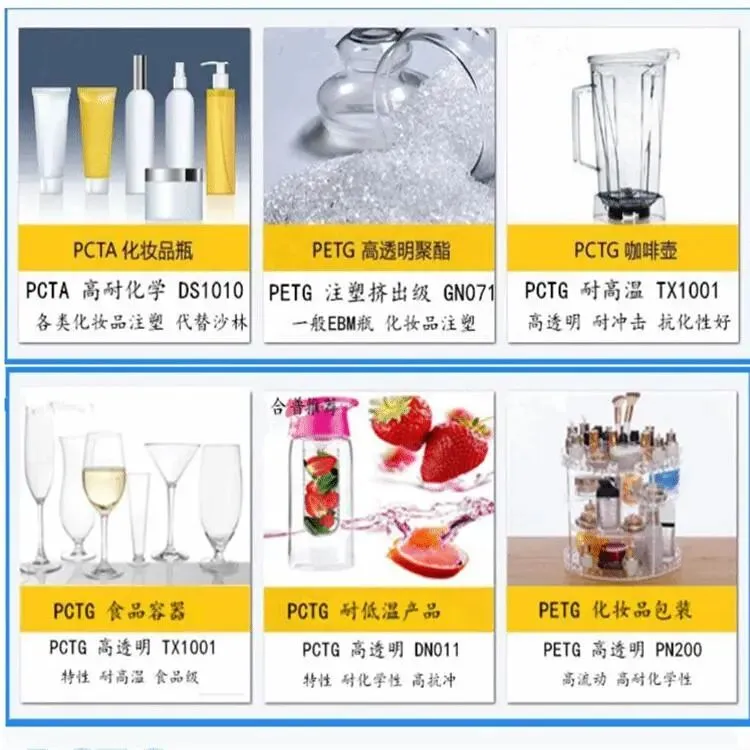

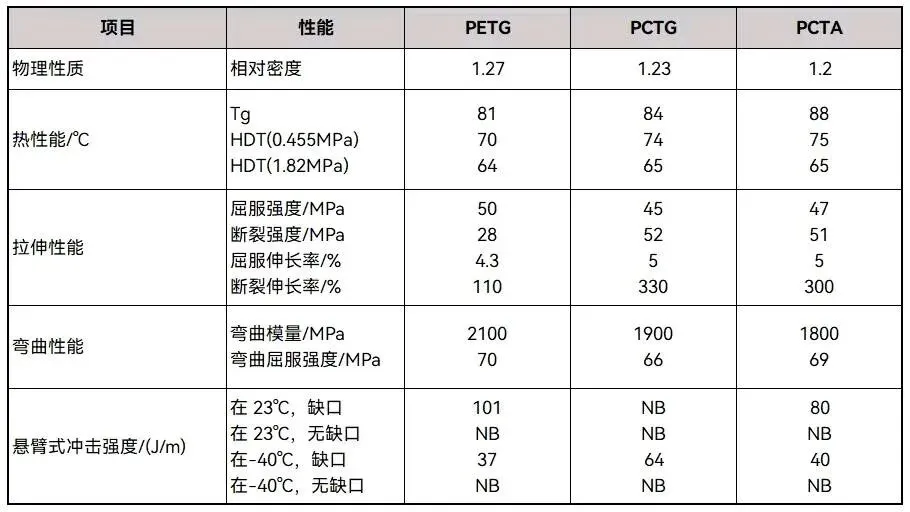

图片来源：MatwingsVenus™（晓鹜™）

1）基础走量产品线：通用PCR-PETG，满足大众平价日化、片材基础需求，搭建规模化量产产能，摊薄聚合装置固定成本；

2）高溢价核心差异化产品线：全新料四元共聚PCTA、PCR再生四元共聚PCTA，集中研发、生产、市场资源深耕耐化学可回收细分赛道；

主动放弃ISB五元耐热、纯三元PCTA等冲突产品线，避免内部产品内卷，集中压强打造细分标杆。

2. 规模化+品牌深度绑定双向放大优势

1）产能规模化落地：国内配套万吨级四元共聚专用聚合线，同步匹配酶解rPTA连续投料系统，稳定供应国内外美妆包材厂、医疗注塑企业，批量生产降低PCR牌号溢价；

2）长期品牌联合开发，构筑行业壁垒：

参照伊士曼×LVMH、SK×亚洲美妆集团合作模式，与欧莱雅等头部品牌共建可持续包装实验室，针对高端油基彩妆、香氛推出独家定制改性牌号，形成独家供应、长期稳定订单；

3）细分赛道头部心智占领：

当前国内暂无大规模量产合规可回收耐化学共聚聚酯厂商，多数企业仅能供应不可回收PETG、三元PCTA，提前聚焦四元共聚赛道，可抢占欧盟出口美妆、高端可持续包装增量市场，形成细分品类规模与口碑双重优势。

3. 规避多元化陷阱

不盲目拓展PC、尼龙、通用工程塑料等无关品类，不开发仅侧重耐热、牺牲回收兼容性的ISB五元共聚产品，始终锚定「耐化学+PET可回收+PCR再生」三大核心性能，把四元共聚PCTA打造为细分赛道标杆产品。

全文总结

从产品底层分子创新，到直击美妆品牌回收、耐化学两大核心痛点；从全产业链配套落地服务，到聚焦细分赛道形成规模优势，耐化学性四元PET共聚酯（四元共聚PCTA）完全契合制造业四大长期经营逻辑。

在欧盟PPWR全球循环政策、美妆高端化、化学回收rPTA产业化三重浪潮下，这款平衡性能、环保、合规的共聚新材料，将成为未来3~5年高端可持续透明包装的主流选择。对于包材厂商、美妆品牌而言，提前布局四元共聚PCR体系，既是规避回收合规风险的刚需，也是打造高端差异化产品、抢占全球循环包装市场的核心抓手。

文末小贴士（行业选型口诀）

高油脂、强溶剂、出口欧盟需回收→选四元共聚PCTA（PCR款优先）；

超厚壁、抗摔平价水乳、无回收要求→选普通PCTG；

仅内销、无循环需求、极致耐化学奢侈单品→传统三元PCTA；

常温普通包装、低成本需求→通用PETG。

附件一：三元共聚PCTA与四元可回收共聚聚酯专利布局情况说明

一、概述

本文覆盖两类IPA改性环己烷二甲醇系透明共聚聚酯专利体系：

1. 三元PCTA：单体为PTA+IPA+CHDM，乙二醇MEG/EG含量极低（摩尔占比＜1%，工业化产品DS1010、AN004）；

2. 四元可回收共聚聚酯：单体为PTA+IPA+MEG+CHDM四元共聚，严格控制CHDM摩尔含量≤28%，适配PET混合化学回收，代表产品伊士曼Cristal One、EN076。

全球核心基础专利由伊士曼化学持有，国内仪征化纤、万凯新材料及多家特种聚酯企业围绕生产工艺、催化体系、产品改性布局改良专利；境外基础结构专利、国内早期工艺专利保护期届满，Cristal系列适配回收的精准配比核心专利尚在法定保护期，量产存在侵权风险。

二、体系1：三元共聚PCTA（PTA+IPA+CHDM，无乙二醇）

（一）伊士曼原创核心专利（行业基础性专利）

1. US4419473A（1983年授权，三元PCTA定义源头，现已过期）

1）发明主题：高抗应力开裂透明共聚聚酯（PCTA）；

2）单体限定：二元酸70~95mol% PTA + 5~30mol% IPA，二醇组分几乎100% CHDM，乙二醇EG摩尔占比＜1%；

3）保护范围：无乙二醇双酸改性CHDM聚酯分子结构、直接酯化熔融聚合整套工艺；

4）研发目的：解决PET、普通PETG接触精油、高浓度醇、芳烃溶剂产生应力裂纹的行业痛点，实现高透明、高冲击性能；

5）应用界定：化妆品包装容器、医疗器具、精密透明注塑件，为DuraStar DS1010、DS2010底层基础专利。

独立权利要求1原文关键内容：

A copolyester consisting essentially of: dicarboxylic acid component: 70~95 mol% terephthalic acid, 5~30 mol% isophthalic acid; diol component: substantially 100 mol% 1,4-cyclohexanedimethanol, ethylene glycol less than 1 mol%.

2. US8889820B2（2014年授权，高端改性优化专利，仍在保护期）

限定IPA占二元酸总量7~28mol%、乙二醇残留量＜5mol%，配方面向超高透明、高抗冲击奢侈品级PCTA；重点保护高IPA低乙二醇配比区间，阻挡竞品简单配方复刻，对应高端牌号AN004。

（二）国内三元PCTA国产化改良专利

CN112608274A 一种高耐化学无乙二醇PCTA共聚酯及其制备方法

1. 配方体系：二酸PTA+IPA、二醇仅CHDM，体系完全不添加乙二醇，纯三元PCTA结构；

2. 摩尔配比：IPA占总二酸10~25mol%，CHDM占二醇100mol%；

3. 核心创新：钛系复合催化体系，攻克无乙二醇体系聚合黏度难以调控、树脂色相发黄难题；

4. 产品性能：长期浸泡乙醇、植物精油无银纹、开裂，透光率≥89%，对标进口DS1010实现国产化替代。

（三）专利访问渠道

1. 谷歌专利原版链接：https://patents.google.com/patent/US4419473

2. 国知局公开文本链接：https://cpquery.cnipa.gov.cn/doc/sipo_query/patentDetail?appNo=202110036876.3

3. 国内查阅渠道：专利汇patenthub.cn，输入专利号即可下载完整PDF文件。

三、体系2：四元可回收共聚聚酯（PTA+IPA+MEG+CHDM，适配PET循环回收）

（一）伊士曼Cristal系列核心壁垒专利

1. WO2020252384A1（PCT国际专利，同族CN115103868A，保护期至2040年）

1）发明名称：可与PET循环回收的耐化妆品溶剂四元共聚聚酯；

2）权利要求强制保护配方区间：

二元酸（100mol%）：PTA 84~92mol%，IPA 8~16mol%；

二元醇（100mol%）：MEG 73~78mol%，CHDM 22~27mol%（严格低于28%PET回收临界值）；

3）两大核心创新：IPA改性赋予材料优异抗化妆品溶剂开裂能力；CHDM含量控制在RecyClass认证限值内，混炼再生不会污染原生PET；

4）产品对应：Cristal One注塑级、EN076挤出级四元共聚聚酯，是全球唯一同时实现耐日化溶剂、PET兼容回收的授权基础配方专利；

5）适用产品：高端厚壁美妆包装、合规食品接触透明容器。

2. US10793723B2配套工艺专利

保护四元共聚聚酯低乙醛析出配方、厚壁件注塑成型工艺，匹配奢侈品大容量彩妆瓶、香水瓶工业化加工。

（二）国内企业四元共聚聚酯专利布局

1. CN1307234C（仪征化纤，2005年申请，现已过期）

国内最早布局PTA+IPA+EG+CHDM四元共聚体系的央企专利，核心保护连续化直酯化工业化大装置生产工艺；专利无CHDM含量回收约束，属于通用透明共聚聚酯技术，与伊士曼可回收定向配方定位存在明显区分，仅作为工艺研发参考。

2. CN201711121839.3（浙江万凯新材料）

四元体系PTA+IPA+EG+CHDM，CHDM含量可灵活调配以适配PET回收标准，产品面向日化包装市场；创新低雾度、高光泽聚合改性方案，目标实现Cristal系列国产化替代。

（三）专利访问渠道

1. PCT国际专利原版：

https://patents.google.com/patent/WO2020252384A1

2. 中国同族专利：

https://cpquery.cnipa.gov.cn/doc/sipo_query/patentDetail?appNo=202080097158.9

3. 仪征化纤过期工艺专利：

https://cpquery.cnipa.gov.cn/doc/sipo_query/patentDetail?appNo=200510038276.X

4. 境外专利查阅：专利汇patenthub.cn免翻墙调取全文PDF。

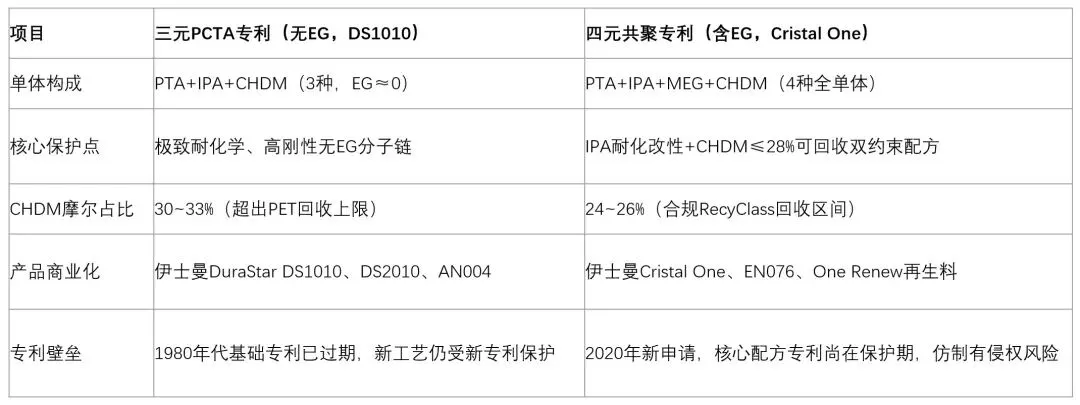

四、三元PCTA与四元可回收共聚聚酯专利核心对比表

五、产业化实操专利风险结论

1. 三元无乙二醇PCTA

底层结构专利US4419473保护期届满，国内企业自主研发催化、聚合工艺，生产三元PCTA不会构成结构侵权；但伊士曼后续高流动性、低色值改良专利仍在保护期，完全照搬AN004等高配方案存在侵权隐患。

2. PTA+IPA+MEG+CHDM四元可回收共聚聚酯

WO2020252384A1及中国同族CN115103868A为有效核心配方专利，权利要求锁定IPA 8~16mol%、CHDM 22~27mol%区间；国内企业工业化生产需调整IPA、CHDM摩尔比例避开保护范围，否则商业化量产将面临专利侵权诉讼风险。

3. 品类命名补充说明

伊士曼产品TDS对外仅标注通用名称copolyester，不会直接印刷PCTA标识；但在专利文件中明确界定：引入IPA间苯二甲酸改性的CHDM共聚聚酯统一归类为PCTA，分为三元无乙二醇、四元含乙二醇两大技术路线。

附件二：SK化学PCTA类共聚聚酯专利布局及伊士曼专利规避风险完整说明

一、概述

SK化学推出两条与伊士曼直接对标产品：ECOTRIA三元PCTA（对标DuraStar DS1010/AN004无乙二醇三元耐化学聚酯）、ECOTRIA CLARO四元可回收共聚聚酯（对标Cristal One/EN076耐日化溶剂、兼容PET再生四元聚酯）。SK并未侵犯伊士曼系列专利，核心依靠配方数值区间差异化、新增单体组分、催化与聚合工艺完全独立、历史底层工艺交叉许可、市场产品错位布局五大手段构建知识产权防火墙，全球范围商业化生产销售合规无侵权风险。

二、SK对标产品一一对应关系

1. ECOTRIN PCTA：三元共聚体系（PTA+IPA+CHDM），无乙二醇，对标伊士曼DS1010、AN004高端三元PCTA；
2. ECOTRIA CLARO：四元共聚体系（PTA+IPA+EG+CHDM），可控匹配PET回收标准，对标伊士曼Cristal One；
3. SKYGREEN PETG/PCTG：不含IPA改性，不属于PCTA体系，与本文专利冲突无关。

三、SK自有核心专利矩阵（三元PCTA+四元可回收聚酯）

（一）四元可回收共聚聚酯（ECOTRIA CLARO）自主专利

1. KR102437072B1（韩国核心配方专利）、国际同族WO2024039112A1
为规避伊士曼WO2020252384A1（CN115103868A）保护区间，设计两套合规配方路线：
路线1：IPA 4~7 mol%（低于伊士曼8%下限），CHDM维持23~27 mol%，搭配专用耐化学功能助剂弥补低IPA带来的抗溶剂短板；
路线2：IPA 17~24 mol%（高于伊士曼16%上限），CHDM下调至20~22 mol%，平衡高IPA造成的透明度下降、再生相容性变差问题；
关键差异化：体系可控引入微量二甘醇DEG作为第三二醇调节分子链柔性，伊士曼核心专利权利要求限定二醇仅MEG+CHDM，几乎不含DEG，新增组分直接破坏专利全面覆盖要件。
2. KR102511823B1（成型配套专利）
针对厚壁美妆瓶低乙醛释放工艺，采用分段减压预聚工艺，与伊士曼US10793723B2恒温梯度酯化工艺路线完全不同，制备方法独立无冲突。

（二）三元无乙二醇PCTA（ECOTRAN）自主专利

1. KR102294867B1（基础三元PCTA配方专利）
行业基础结构专利US4419473已于2003年保护期届满，PTA+IPA+CHDM三元结构属于公知现有技术；重点规避伊士曼2014年改良专利US8889820B2（保护IPA 7~28 mol%），SK量产牌号IPA稳定控制在3~6 mol%，数值完全脱离保护区间；催化体系采用锆-钛复合催化剂，区别伊士曼单一钛系催化体系，聚合反应动力学、副产物控制逻辑完全独立。
2. WO2023113786A1（高耐热改性三元PCTA专利）
面向工业构件、3D打印等高耐热特殊牌号，配方、改性方案与伊士曼主打美妆包装的DS系列形成明确错位，不存在直接竞争与等同侵权条件。

（三）早期底层交叉许可协议（CHDM聚酯工艺兜底保障）

2001年SK化学与伊士曼达成CHDM系透明聚酯专利交叉许可：伊士曼向SK开放CHDM酯化、缩聚基础底层工艺实施权限，SK则向伊士曼转让东亚区域聚合装备、催化改良相关专利使用权。该许可协议效力覆盖整条CHDM共聚聚酯技术平台，为SK后续开发PCTA、改性PETG产品提供底层合法授权基础，大幅降低诉讼风险。

四、规避伊士曼核心四元专利WO2020252384A1的四大法理与技术依据

专利侵权判定执行全面覆盖原则：被控产品必须完整包含权利要求1全部技术特征，缺少特征、关键组分数值落在保护区间外、新增限定组分，均不构成相同侵权；SK方案也不属于等同替换。

1. IPA摩尔比例双向跳出8~16 mol%保护带
伊士曼将耐化妆品溶剂的核心功能绑定8~16% IPA区间，SK采用低IPA、高IPA两条并行路线，完全脱离字面保护；高IPA方案会带来树脂雾度上升，需搭配独家助剂补偿性能，不属于“基本相同手段实现相同效果”，规避等同侵权判定。
2. CHDM含量双向突破22~27 mol%临界区间
SK合规牌号CHDM最低20 mol%、上限可达27.5 mol%，配比直接影响PET再生共混流动性、热稳定性，性能差异明显，无法认定为等同替换。
3. 新增DEG二醇组分，多出全新技术特征
伊士曼专利严格限定二醇仅由MEG与CHDM构成，DEG含量趋近于0；SK主动可控添加少量二甘醇作为第三二醇，权利要求全部技术特征无法完整匹配，从根源杜绝相同侵权。
4. 催化、聚合工艺流程完全差异化
伊士曼采用单钛催化剂一次性投料、恒温酯化工艺；SK使用钛锆复合催化剂、两段阶梯式酯化，乙醛、端羧基调控机理存在本质区别，制备工艺专利相互独立。

五、三元ECOTRIA PCTA规避DS1010专利体系说明

1. 三元PCTA基础结构专利US4419473保护期到期，全球企业均可无偿使用PTA+IPA+CHDM三元骨架，不存在结构侵权；
2. 伊士曼改良专利US8889820限定IPA 7~28 mol%高耐化配方，SK量产产品IPA仅3~6 mol%，数值区间完全隔离；
3. 性能与市场错位：伊士曼DS1010依靠高IPA实现顶级抗精油、高醇性能，主攻奢侈品香水、高端彩妆；SK低IPA三元PCTA耐化学性能偏弱，主要用于汽车结构件、3D打印耗材，二者目标市场分割，达不到等同侵权的判定标准。

六、商业层面专利攻防策略

1. 产品市场错位竞争
- 伊士曼Cristal One：聚焦高端奢侈品美妆（高精油、高酒精体系），依托8~16% IPA实现极致耐化学；
- SK ECOTRIA CLARO：主打大众日化、普通食品容器，下调IPA配比控制原料成本，依靠助剂弥补抗溶剂缺陷；
- 三元PCTA赛道：伊士曼锁定高端包装市场，SK深耕工业耐热零部件，正面竞争极少。
2. 专利攻防布局逻辑
伊士曼占据IPA 8~16%、CHDM 22~27%中间黄金配比构筑核心壁垒；SK采取“两头占位”策略，布局保护区间之外高低配比方案，同时围绕助剂、成型、改性持续申请海量外围专利。即便后续产生专利纠纷，SK海量外围专利可作为反诉、对方专利无效的核心筹码。
3. 地域合规优势
伊士曼WO2020252384中国同族CN115103868A仅在中国境内具备法律效力；SK在韩国、东南亚、美洲销售产品不受中国专利约束；国内销售的SK产品统一使用偏离保护区间的改良配方，满足国内知识产权合规要求。

七、专利检索备查清单

1、ECOTRIA CLARO 四元可回收聚酯

1. KR102437072B1（韩国核心配方专利）
2. WO2024039112A1（国际PCT同族专利）
3. KR102511823B1（厚壁注塑低乙醛加工专利）

2、ECOTRIA 三元PCTA聚酯

1. KR102294867B1（低IPA三元PCTA配方专利）
2. WO2023113786A1（高耐热改性三元PCTA专利）

3、早期交叉许可底层工艺专利

US6306564B1（SK早年PETG美国授权专利，交叉许可协议依托专利）

八、总结（可直接放入报告正文结论段）

SK化学ECOTRIA三元PCTA、ECOTRIA CLARO四元可回收共聚聚酯虽产品定位对标伊士曼DuraStar、Cristal系列，但不存在专利侵权风险：四元产品通过IPA、CHDM配比偏离保护区间、新增DEG二醇、差异化工艺三重手段规避伊士曼有效核心配方专利；三元PCTA依托过期基础结构专利，选用低IPA配方避开伊士曼高端改良专利；叠加早年双方CHDM聚酯交叉许可协议兜底，配合大量自主外围专利构建完整知识产权防护体系，全球范围内量产、销售均合规。

九、查阅说明

韩国、国际PCT专利国内无法直连谷歌专利平台，可登录「专利汇patenthub.cn」输入专利号免费调取PDF原文；国内市场合规性可依托产品MSDS、配方检测报告、FTO自由实施尽职调查报告佐证。
