第1章 爱国者系统雷达体系概述

爱国者（Patriot）防空反导系统是美国雷神公司（Raytheon Technologies，现RTX公司）研制的第三代中高空、中远程地空导弹武器系统，自1982年正式列装美国陆军以来，历经多次升级改进，已发展成为世界上装备数量最多、部署范围最广、实战经验最丰富的防空反导系统之一。作为整个爱国者火力单元的核心探测与制导装备，AN/MPQ-53及其改进型AN/MPQ-65相控阵火控雷达承担着目标搜索、探测、跟踪、识别以及导弹制导等多项关键任务，其性能直接决定了整个武器系统的作战效能。

与传统机械扫描雷达相比，相控阵雷达采用电子扫描方式，通过控制阵列天线中各辐射单元的相位来实现波束的快速捷变，能够在天线物理位置固定不动的情况下，同时完成对多批次目标的搜索、跟踪与导弹制导任务。这种多功能、多目标的技术特性，使得爱国者雷达系统能够应对现代战场复杂的空情威胁环境，包括高性能作战飞机、巡航导弹、战术弹道导弹等多种目标类型。

本章将从系统总体架构出发，详细阐述AN/MPQ-53与AN/MPQ-65雷达的技术体制、工作频段、天线口径与T/R组件架构，分析搜索、跟踪、制导多任务时序调度机制，对比PAC-2与PAC-3两代系统的雷达演进路径，并探讨雷达在爱国者火力单元中的地位与作用，为后续章节深入分析信号处理与目标识别技术奠定系统层面的认知基础。

1.1 AN/MPQ-53相控阵火控雷达技术体制

1.1.1 系统总体组成

AN/MPQ-53雷达是爱国者PAC-1与PAC-2系统的主火控雷达，由雷神公司负责研制生产，采用C波段多功能相控阵雷达体制。整部雷达系统安装在一辆M860型半挂拖车上，由卡车牵引实现机动部署，展开时间约30分钟，撤收时间约15分钟，具备较强的战术机动能力。

AN/MPQ-53雷达系统主要由以下几个部分组成：相控阵天线阵面、发射机、接收机、信号处理机、数据处理机、敌我识别（IFF）天线、电子战（EW）系统、电源单元以及冷却系统。其中，相控阵天线阵面是整个雷达系统的核心，采用平面阵列结构，倾斜安装在拖车前端，阵面法线仰角约22.5度，以覆盖主要的作战空域。

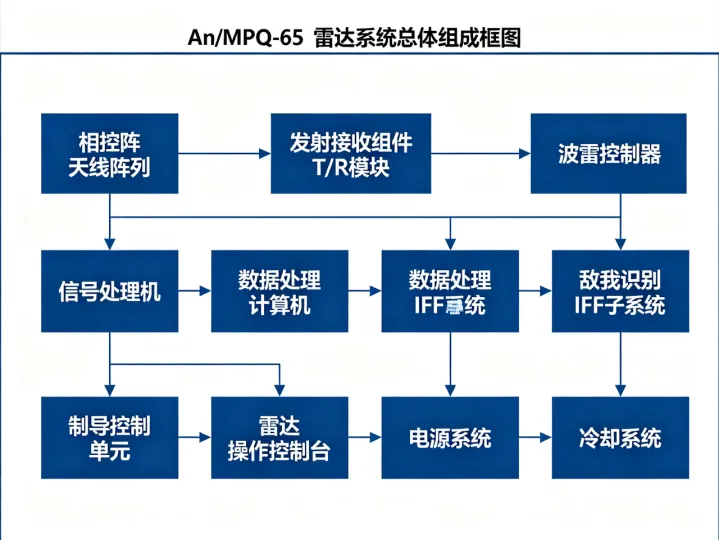

【示意图：爱国者雷达系统总体框图，包含天线阵面、发射机、接收机、信号处理机、数据处理机等主要模块及信号流向】

图1-1 爱国者雷达系统总体组成框图

从功能划分来看，AN/MPQ-53雷达具备五大核心功能：一是空域搜索功能，能够在规定的搜索扇区内对空中目标进行探测与截获；二是目标跟踪功能，能够同时对多个目标进行高精度跟踪，获取目标的距离、角度、速度等运动参数；三是导弹制导功能，能够跟踪己方发射的拦截弹，并通过上行链路发送制导指令，实现对导弹的全程制导；四是目标识别功能，通过分析目标的雷达散射特性、运动特性等信息，对目标类型进行分类识别，区分真假目标；五是电子对抗功能，具备一定的抗干扰能力，能够在复杂电磁环境下保持正常工作。

1.1.2 相控阵天线技术体制

AN/MPQ-53雷达采用无源相控阵（PESA）技术体制，即整个天线阵面共用一个或少数几个大功率发射机，通过功率分配网络将射频能量分配到各个辐射单元，每个辐射单元配置一个移相器，通过控制移相器的相位来实现波束的电扫描。与有源相控阵（AESA）相比，无源相控阵具有结构相对简单、成本较低、技术成熟度高等优点，但在功率效率、波束灵活性、可靠性等方面存在一定差距。

AN/MPQ-53雷达的天线阵面由约5000个辐射单元组成，采用方形栅格排列方式，单元间距约为半个工作波长，以避免出现栅瓣。每个辐射单元后端连接一个铁氧体移相器，能够在计算机控制下快速改变相位，实现波束指向的捷变。铁氧体移相器具有插损小、功率容量大、开关速度快等优点，是早期相控阵雷达广泛采用的移相器件。

天线阵面采用空间馈电方式，通过一个位于阵面后方的照射喇叭将发射机输出的射频能量照射到整个阵面上，再通过各辐射单元的移相器形成定向波束。接收时则相反，各辐射单元接收的回波信号经过移相器后，在空间合成后由照射喇叭收集，送入接收机进行处理。这种空间馈电方式结构相对简单，不需要复杂的馈电网络，但在口径效率、副瓣电平等方面不如强制馈电方式。

1.1.3 发射机与接收机

AN/MPQ-53雷达的发射机采用高功率行波管（TWT）作为功率放大器件，工作在C波段，峰值功率约为数百千瓦量级，平均功率约为十几千瓦。行波管具有宽频带、高增益、大功率等优点，能够满足雷达多功能、多模式工作的需求。发射机输出的射频信号通过波导系统传输至天线阵面的照射喇叭，再通过空间馈电方式分配到各个辐射单元。

接收机采用超外差式接收体制，主要包括低噪声放大器、混频器、中频放大器、滤波器等模块。天线接收的目标回波信号首先经过低噪声放大器进行放大，以提高接收灵敏度；然后通过混频器将射频信号下变频到中频，便于后续的信号处理；中频信号经过放大和滤波后，送入A/D变换器进行数字化，再由数字信号处理机进行脉冲压缩、动目标检测、恒虚警检测等处理。

为了提高雷达的抗干扰能力，AN/MPQ-53雷达采用了频率捷变技术，能够在脉间或脉组间快速改变发射频率，使敌方干扰机难以瞄准雷达频率进行有效干扰。同时，接收机还配备了旁瓣对消（SLC）和旁瓣匿影（SLB）系统，通过辅助天线和自适应对消算法，抑制从天线副瓣进入的干扰信号，提高雷达在电子战环境下的生存能力。

表1-1 AN/MPQ-53雷达主要技术参数

1.2 AN/MPQ-65雷达升级与技术改进

1.2.1 升级背景与总体改进

随着战术弹道导弹威胁的不断发展，PAC-2系统的反导能力逐渐难以满足作战需求。为此，美国陆军启动了PAC-3升级计划，其中一个重要组成部分就是对火控雷达进行升级改进，研制了AN/MPQ-65雷达。AN/MPQ-65雷达在AN/MPQ-53的基础上进行了多项技术改进，重点提升了对战术弹道导弹目标的探测跟踪能力、目标识别能力以及抗干扰能力，以支持PAC-3拦截弹的作战使用。

从外观上看，AN/MPQ-65与AN/MPQ-53非常相似，同样采用拖车式机动部署，天线阵面外形基本一致。但在内部结构和性能参数上，AN/MPQ-65进行了全面的升级改进，包括发射机功率提升、接收机灵敏度提高、信号处理能力增强、波形优化设计等多个方面。这些改进使得AN/MPQ-65雷达在探测距离、跟踪精度、目标识别能力等方面都有显著提升，能够更好地应对弹道导弹等高速小目标。

1.2.2 发射机功率提升

AN/MPQ-65雷达对发射机进行了升级，采用了性能更优的行波管放大器，峰值功率和平均功率都有较大幅度提升。功率提升直接带来了雷达作用距离的增加，特别是针对雷达散射截面（RCS）较小的弹道导弹弹头目标，能够在更远的距离上发现和跟踪目标，为火力单元争取更多的反应时间。根据公开资料分析，AN/MPQ-65的平均功率相比AN/MPQ-53提升了约一倍左右，相应的探测距离提升约19%（雷达距离方程中距离与功率的四次方根成正比）。

除了功率提升外，发射机还优化了波形设计，增加了多种新的雷达波形，包括不同时宽带宽积的线性调频信号、不同码长的相位编码信号等，以适应不同作战场景的需求。特别是针对弹道导弹目标，设计了专门的大时宽带宽积波形，通过脉冲压缩获得更高的距离分辨率，有利于目标识别和真假弹头鉴别。

1.2.3 接收机与信号处理升级

AN/MPQ-65雷达对接收机进行了全面升级，采用了噪声系数更低的低噪声放大器，提高了接收灵敏度；同时增加了A/D变换器的采样率和量化位数，提高了信号数字化的精度和动态范围。这些改进使得雷达能够检测到更微弱的目标回波，提升了对小目标的探测能力。

信号处理机是AN/MPQ-65升级的重点。随着数字信号处理技术的发展，新型号雷达采用了性能更强的数字信号处理器，处理能力相比旧型号有数量级的提升。更强的处理能力使得雷达能够运行更复杂的信号处理算法，包括更优的脉冲压缩算法、自适应动目标检测算法、智能CFAR检测算法等，从而提升雷达在复杂杂波环境和干扰环境下的目标检测性能。

数据处理机也进行了相应升级，采用了运算能力更强的计算机，能够同时处理更多批次的目标，运行更复杂的目标跟踪滤波算法和目标识别算法。特别是针对弹道导弹目标群的识别问题，升级后的数据处理机能够运行基于微动特征、一维距离像等特征的目标识别算法，提高对真假弹头的鉴别能力，这对于反导作战至关重要。

1.2.4 抗干扰能力增强

AN/MPQ-65雷达在抗干扰方面也进行了多项改进。首先是频率捷变能力的增强，捷变带宽更宽，跳频速度更快，能够更有效地对抗瞄准式干扰。其次是旁瓣对消系统的升级，采用了更多的辅助天线单元和更先进的自适应算法，对副瓣干扰的抑制能力更强。此外，雷达还增加了一些新的抗干扰手段，如自适应波束调零、干扰源定位等，进一步提升了电子战环境下的作战能力。

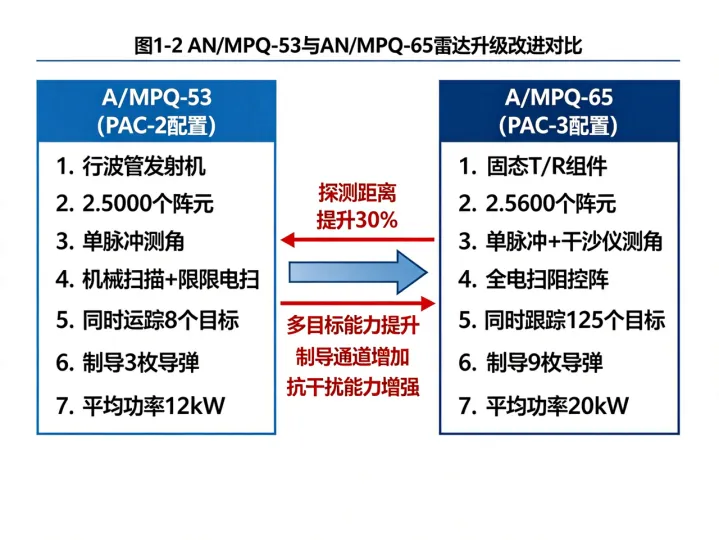

【示意图：AN/MPQ-53与AN/MPQ-65雷达升级改进对比示意图，标注主要升级点】

图1-2 AN/MPQ-53与AN/MPQ-65雷达升级改进对比

表1-2 AN/MPQ-53与AN/MPQ-65雷达主要性能对比

1.3 雷达工作频段、天线口径、T/R组件架构

1.3.1 工作频段选择分析

爱国者火控雷达选择C波段作为工作频段，是综合考虑了作用距离、测角精度、大气衰减、器件成熟度等多种因素后的结果。C波段频率范围约为4-8GHz，介于S波段和X波段之间，在性能上取得了较好的折衷。

从作用距离角度来看，频率越低，大气衰减越小，相同功率下的作用距离越远。S波段（2-4GHz）雷达通常具有较远的探测距离，常用于远程预警雷达；但频率低意味着天线波束宽，测角精度差，难以满足火控雷达高精度跟踪的需求。X波段（8-12GHz）雷达波束窄、精度高，但大气衰减大，特别是在雨雾等恶劣天气条件下衰减更为严重，作用距离受到限制。C波段则在距离和精度之间取得了较好的平衡，既能够保证足够的探测距离，又能够获得较高的测角精度，适合作为中程防空系统的火控雷达。

从器件技术角度来看，C波段的微波器件技术相对成熟，大功率发射管、低噪声放大器、移相器等关键器件都有成熟的产品可供选用，这对于降低雷达的研制风险和生产成本都非常有利。同时，C波段的天线尺寸适中，整个雷达系统能够集成在一辆拖车上，满足陆军机动部署的要求。

f = c / λ （1-1）

式（1-1）为频率与波长的关系，其中f为频率，c为光速（约3×10⁸m/s），λ为波长。对于C波段中心频率约5.6GHz的雷达，对应的波长约为5.36厘米。半个波长约为2.68厘米，这也是天线辐射单元间距的典型设计值。

1.3.2 天线口径与波束宽度

天线口径是决定雷达性能的关键参数之一，直接影响雷达的天线增益、波束宽度和测角精度。AN/MPQ-53/65雷达采用近似正方形的平面相控阵天线，口径尺寸约为2.4米×2.4米，口径面积约5.76平方米。这个口径尺寸是综合考虑了雷达性能需求、平台承载能力、机动运输要求等因素后确定的。

天线波束宽度与天线口径成反比，与工作波长成正比，对于均匀照射的矩形天线，方位和俯仰波束宽度可由下式估算：

θ_az ≈ 0.886λ / D_az （1-2）

θ_el ≈ 0.886λ / D_el （1-3）

式中θ_az为方位波束宽度，θ_el为俯仰波束宽度，λ为工作波长，D_az为方位向天线口径，D_el为俯仰向天线口径。对于C波段、2.4米口径的天线，计算可得波束宽度约为1度左右。考虑到实际天线采用加权照射以降低副瓣，实际波束宽度会比理论值稍宽，约为1.5度左右，这与公开资料中的数据基本一致。

天线增益是另一个重要参数，它表示天线将辐射能量集中在特定方向的能力。对于平面阵列天线，天线增益可由下式计算：

G = η · 4πA / λ² （1-4）

式中G为天线增益，η为天线口径效率，A为天线口径面积，λ为工作波长。口径效率通常取值在0.5-0.8之间，与天线的照射函数、馈电方式、加工精度等因素有关。对于AN/MPQ-53雷达，估算天线增益约为35-40dB量级。

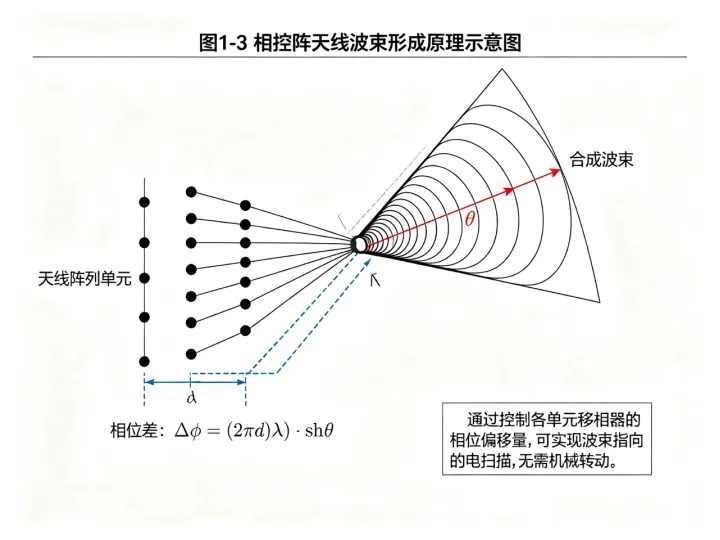

【示意图：相控阵天线波束形成原理示意图，展示各单元相位差与波束指向的关系】

图1-3 相控阵天线波束形成原理示意图

1.3.3 T/R组件架构分析

需要特别说明的是，AN/MPQ-53和AN/MPQ-65雷达均采用无源相控阵体制，因此严格来说并不包含有源T/R（发射/接收）组件，而是采用集中式发射机加移相器的架构。每个天线单元后端连接的是一个移相器，用于控制该单元的相位，从而实现波束扫描。这种架构与有源相控阵的分布式T/R组件架构有本质区别。

在无源相控阵架构中，发射信号由集中式大功率发射机产生，通过馈电网络分配到各个天线单元；每个单元的相位由移相器控制，移相器通常采用铁氧体材料制作，具有功率容量大、插损适中的特点。接收时，各单元接收的信号经过移相器后，在馈电网络中合成，然后送入集中式接收机进行处理。这种架构的优点是技术相对简单、成本较低、发射机易于维护；缺点是能量经过多次分配和合成，损耗较大，且单点故障（如发射机故障）会导致整个雷达失效。

相比之下，有源相控阵（AESA）的每个天线单元都配备一个独立的T/R组件，每个组件都包含发射功率放大器、接收低噪声放大器、移相器、衰减器等电路。发射时，每个T/R组件独立产生射频信号，通过相位控制在空间合成定向波束；接收时，每个单元独立放大接收信号，然后进行数字合成。有源相控阵具有功率效率高、可靠性好（分布式架构，少量T/R组件失效不影响整体工作）、波束灵活等优点，但成本较高，技术复杂度大。爱国者雷达研制年代较早，受限于当时的技术水平，采用了无源相控阵体制。

表1-3 无源相控阵与有源相控阵架构对比

1.4 搜索、跟踪、制导多任务时序调度机制

1.4.1 相控阵雷达多任务能力概述

相控阵雷达最显著的技术优势之一就是其多任务能力，即通过波束的快速捷变，在同一部雷达上同时实现搜索、跟踪、制导等多种功能。传统机械扫描雷达的天线需要机械转动，扫描一周需要数秒甚至数十秒时间，数据率低，且难以同时兼顾搜索和跟踪任务。而相控阵雷达的波束指向由电子控制，波束切换时间仅为微秒量级，可以在不同任务之间快速切换，在一个调度周期内依次完成搜索、多目标跟踪、导弹制导等多项任务，实现"一机多用"。

爱国者雷达作为典型的多功能相控阵雷达，其工作模式非常丰富，包括：搜索模式（又分为边境搜索、重点搜索等）、跟踪模式（又分为边搜索边跟踪、精密跟踪等）、制导模式（包括导弹截获、中段制导、末段制导等）、目标识别模式、电子对抗模式等。这些模式需要在统一的时序调度下有序运行，合理分配雷达的时间资源和能量资源，以达到最优的整体作战效能。

1.4.2 时序调度基本原理

相控阵雷达的时序调度本质上是一个资源分配问题。雷达的时间资源是有限的，在单位时间内，雷达能够发射的脉冲数是有限的，如何在不同任务之间分配脉冲资源，使得整体性能最优，是时序调度算法需要解决的核心问题。调度算法需要综合考虑各任务的优先级、时间要求、能量要求等因素，动态安排各个任务的执行时间和脉冲资源。

爱国者雷达采用基于优先级的调度策略。不同任务具有不同的优先级，例如导弹制导任务优先级最高，精密跟踪任务次之，普通跟踪任务再次之，搜索任务优先级最低。调度器按照优先级从高到低的顺序安排任务，高优先级任务优先获得时间资源。当雷达资源紧张时，低优先级任务（如远距离搜索）可能会被暂时推迟或减少资源分配，以保证高优先级任务的正常执行。

调度周期是时序调度的基本时间单位，通常为几十毫秒到几百毫秒量级。在每个调度周期开始时，调度算法根据当前任务状态和资源情况，生成该周期内的任务执行序列，包括每个任务的执行时间、波束指向、脉冲参数等。然后雷达按照这个序列依次执行各项任务，直到周期结束，进入下一个调度周期。这种周期性调度方式便于实现和管理，是早期相控阵雷达常用的调度方式。

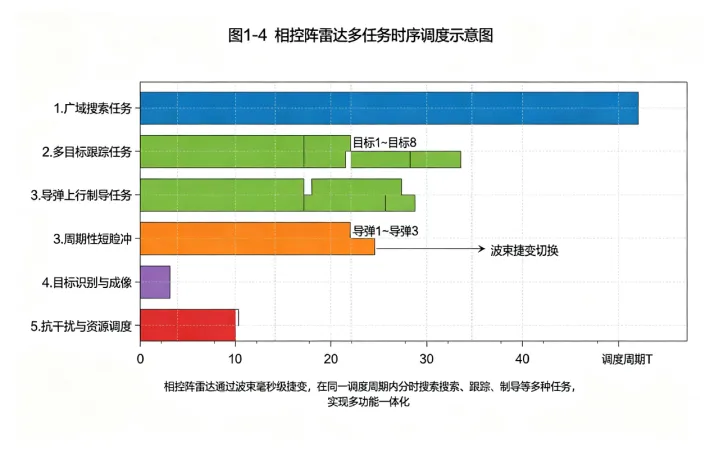

【示意图：相控阵雷达多任务时序调度示意图，展示一个调度周期内搜索、跟踪、制导等任务的时间分配】

图1-4 相控阵雷达多任务时序调度示意图

1.4.3 搜索任务调度

搜索任务的目标是在规定的空域内发现新的目标。搜索通常采用栅格扫描方式，将搜索空域划分为若干个波位，雷达波束依次指向每个波位，发射脉冲并接收回波，检测是否有目标存在。搜索任务的主要参数包括：搜索空域范围、波位数量、每个波位的驻留时间（脉冲数）、搜索数据率（扫描一周的时间）等。

爱国者雷达的搜索模式有多种，包括全向搜索、扇形搜索、重点搜索等。在平时或威胁较低时，雷达可能采用较宽的搜索扇面，以覆盖更大的空域；当有预警信息指示威胁方向时，雷达可以集中能量在重点方向进行搜索，提高发现概率和发现距离。搜索数据率根据任务需求可调，通常搜索一周需要数秒时间。

在时序调度中，搜索任务通常作为背景任务，在高优先级任务的间隙中穿插执行。调度器会保证搜索任务的最低数据率要求，即在规定的时间内必须完成一次完整的搜索扫描，以保证对空情的持续监视。当有更重要的任务需要执行时，搜索任务可以暂时让出时间资源，但需要在后续周期中补回，以维持整体搜索数据率。

1.4.4 跟踪任务调度

跟踪任务的目标是对已发现的目标进行持续观测，获取目标的精确位置、速度等运动参数，为目标识别、威胁评估和武器制导提供数据支持。跟踪任务的数据率要求通常高于搜索任务，因为目标在运动，需要足够高的采样率才能保证跟踪滤波的精度和稳定性。数据率的具体要求与目标的运动特性有关，对于高速机动目标，需要更高的跟踪数据率。

爱国者雷达能够同时跟踪数十至上百个目标，每个目标都有自己的跟踪数据率要求。调度器需要为每个跟踪目标安排跟踪波束的驻留时间，确保每个目标都能按时获得观测数据。对于不同类型的目标，可以采用不同的跟踪数据率：对于弹道导弹等高速高价值目标，采用高数据率精密跟踪；对于普通飞机目标，采用中等数据率跟踪；对于低速或远距离目标，可以采用较低数据率跟踪。这样可以合理分配时间资源，提高雷达的多目标跟踪能力。

跟踪波束通常采用边扫描边跟踪（TWS）模式，即雷达波束在不同目标之间轮流照射，每个目标获得离散的观测数据，再通过跟踪滤波算法形成连续的航迹。这种方式与机械扫描雷达的跟踪方式类似，但由于相控阵波束切换快，可以在更短的时间内完成对多目标的轮流观测，等效数据率更高。

1.4.5 制导任务调度

制导任务是爱国者雷达最重要的功能之一，负责对发射后的拦截弹进行制导，引导导弹飞向目标。爱国者系统采用指令制导加半主动雷达制导的复合制导体制，在导弹飞行的中段，雷达通过跟踪目标和导弹，计算制导指令，通过上行链路发送给导弹，控制导弹飞行；在末段，雷达照射目标，导弹上的半主动导引头接收目标反射信号，进行自主寻的。整个制导过程都需要雷达的参与。

制导任务具有最高的优先级，因为它直接关系到拦截是否成功。一旦导弹发射，雷达必须优先保证制导任务的时间资源，确保制导指令能够及时、准确地发送给导弹。制导任务的数据率要求通常很高，需要持续对目标和导弹进行高精度跟踪，并频繁发送制导指令。

爱国者雷达能够同时制导多枚导弹，对付多个目标。每枚导弹都需要占用一定的雷达资源，包括跟踪目标的波束、跟踪导弹的波束、以及发送制导指令的上行链路波束。随着同时制导导弹数量的增加，雷达的资源占用率也会上升，当达到饱和时，就无法再制导更多的导弹了。AN/MPQ-53雷达据称能够同时制导8-9枚导弹，AN/MPQ-65由于处理能力提升，制导数量可能有所增加。

表1-4 爱国者雷达主要任务类型与优先级

1.5 PAC-2/PAC-3雷达升级演进对比

1.5.1 演进背景与发展历程

爱国者防空系统的发展历程是一个持续升级改进的过程。最初的PAC-1（Patriot Advanced Capability-1）版本主要用于对付飞机目标，具备有限的反战术弹道导弹能力。1991年海湾战争后，根据实战经验，美国陆军对爱国者系统进行了升级，推出了PAC-2版本，重点提升了反导能力，包括雷达升级、导弹改进、引信优化等。PAC-2系统在海湾战争中首次投入实战，拦截了伊拉克发射的飞毛腿导弹，取得了一定的战果，但也暴露出了许多问题，如对弹头的识别能力不足、拦截概率偏低等。

为了进一步提升反导能力，特别是对付更先进的战术弹道导弹，美国启动了PAC-3升级计划。PAC-3计划涉及雷达、导弹、指挥控制系统等多个方面的升级，其中最核心的是引入了全新的PAC-3拦截弹（即ERINT导弹），采用动能杀伤（KKV）技术，直接碰撞摧毁目标，相比PAC-2的破片杀伤方式，拦截效能大幅提升。为了配合新型导弹的使用，火控雷达也从AN/MPQ-53升级为AN/MPQ-65，性能有了全面提升。

此后，爱国者系统继续升级，发展出了PAC-3 MSE（导弹分段增强型）、爱国者PAC-3+等型号，雷达也相应进行了持续的软件升级和部分硬件升级，性能不断提升。目前最新的爱国者版本是爱国者先进能力-3导弹分段增强型（PAC-3 MSE），配套的雷达也经过了多轮升级，具备更强的探测、跟踪和识别能力。

1.5.2 雷达硬件升级对比

从硬件层面来看，PAC-2使用的AN/MPQ-53雷达与PAC-3使用的AN/MPQ-65雷达在外观上相似，但内部有多处改进。最主要的硬件升级包括发射机功率提升、接收机灵敏度提高、信号处理机和数据处理机运算能力增强等。

发射机方面，AN/MPQ-65采用了改进型行波管，输出功率更大，特别是平均功率有显著提升。平均功率的提升对于雷达探测距离的增加非常重要，因为对于脉冲多普勒雷达而言，平均功率直接决定了雷达的能量积累能力，进而影响对远距离小目标的检测能力。同时，发射机的带宽也有所增加，支持更宽的频率捷变范围和更大时宽带宽积的波形。

接收机方面，AN/MPQ-65采用了噪声系数更低的前端器件，提高了接收灵敏度，使得雷达能够检测到更微弱的回波信号。A/D变换器也进行了升级，采样率和量化位数都有提升，这不仅提高了信号数字化的精度，也为更复杂的数字信号处理算法提供了基础。此外，接收机的动态范围也有所增大，能够更好地处理强弱信号并存的情况。

信号处理和数据处理是升级的重点。随着微电子技术的发展，新型处理器的运算能力相比旧型号有了数量级的提升，内存容量也大幅增加。这使得雷达能够运行更复杂的算法，如更高阶的动目标检测、自适应CFAR、一维距离像目标识别等，这些算法在旧型号硬件上是无法实时运行的。处理能力的提升是PAC-3雷达性能提升的重要基础。

1.5.3 雷达软件与算法升级对比

除了硬件升级外，软件和算法的升级也是PAC-3雷达改进的重要内容。软件升级包括：新的工作模式、优化的调度算法、增强的跟踪算法、新增的目标识别算法、改进的抗干扰算法等。这些软件升级在不改变硬件的情况下，也能显著提升雷达的作战性能。事实上，爱国者雷达列装以来，经历了多次软件升级，每次升级都带来了性能的提升。

在目标检测方面，PAC-3雷达采用了更先进的自适应动目标检测算法，能够根据杂波环境自适应调整滤波器参数，获得更好的杂波抑制效果。CFAR检测算法也从简单的单元平均CFAR升级为更智能的自适应CFAR，能够在杂波边缘、多目标等复杂环境下保持较好的检测性能，减少虚警和漏警。

在目标识别方面，PAC-3雷达增加了更多的识别手段。除了传统的RCS幅度起伏特征外，还引入了一维距离像（HRRP）分析、微动特征提取等更先进的识别技术。这些技术能够更细致地刻画目标的物理特征，对于区分弹头、诱饵、残骸等弹道目标群具有重要意义。目标识别能力的提升是PAC-3系统反导能力增强的关键因素之一。

在抗干扰方面，PAC-3雷达的电子对抗能力也有增强。频率捷变的速度更快、范围更宽，旁瓣对消的性能更好，还增加了一些新的抗干扰工作模式。在复杂电磁环境下，PAC-3雷达的作战效能明显优于PAC-2系统。

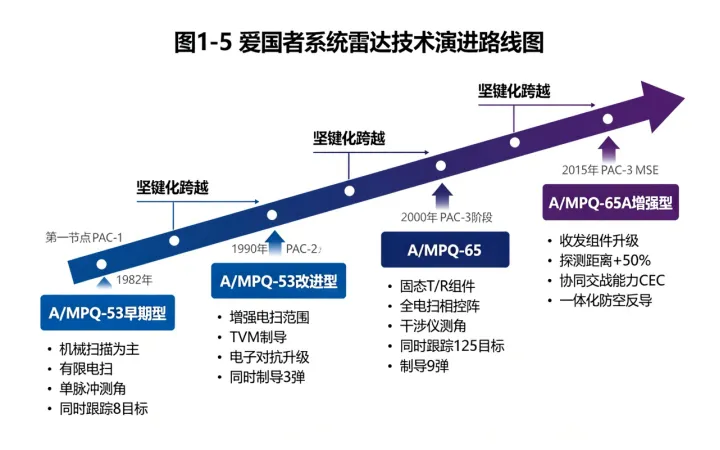

【示意图：爱国者系统雷达演进路线图，从PAC-1到PAC-3 MSE各阶段的雷达型号与主要改进】

图1-5 爱国者系统雷达技术演进路线图

表1-5 PAC-2与PAC-3系统雷达能力对比

1.6 雷达在爱国者火力单元中的地位与作用

1.6.1 爱国者火力单元组成

一个完整的爱国者火力单元（Fire Unit）通常由以下几部分组成：1部AN/MPQ-53/65相控阵雷达、1部AN/MSQ-104指挥控制站（ECS）、4-8辆导弹发射车（每辆可装载4枚PAC-2导弹或16枚PAC-3导弹）、1部天线桅杆组（AMG）、电源车以及其他支援保障车辆。各车辆之间通过有线或无线数据链路连接，形成一个有机的作战整体。

指挥控制站（ECS）是火力单元的指挥中枢，配备有武器控制计算机、人机交互终端、通信设备等，由操作人员负责指挥控制整个火力单元的作战。雷达获取的目标数据会发送到指挥控制站，由武器控制计算机进行处理，包括航迹建立、威胁评估、火力分配、制导计算等，并向发射车和雷达下达作战指令。发射车负责导弹的存储、起竖和发射，接收指挥控制站的发射指令后执行发射动作，并在导弹飞行过程中接收雷达的制导指令（通过发射车上的天线转发或直接由雷达照射）。

第 1 章 爱国者系统雷达体系概述
