白皮书精读
一架 eVTOL 想飞起来，最难的不只是电池
电气系统、数字主线与适航认证，才是真正决定能不能商业化的关键。
很多人提到 eVTOL，第一反应是电池、旋翼、续航、噪声。
但真正进入工程设计阶段后，你会发现：
一架 eVTOL 想要安全飞起来，难点远不止"把电驱系统装上去"。
它要同时处理飞控、导航、通信、电源分配、线束布置、冗余安全、适航认证和后期维护。
这些系统不是孤立存在的。
任何一个电气连接错误、负载分析遗漏、布线隔离不合理，都可能影响安全性，也可能拖慢认证进度。
这也是西门子数字化工业软件这份《eVTOL 电气系统设计与适航认证》白皮书最值得看的地方。
它不是泛泛聊未来空中出行，而是把问题落到了一个非常具体的工程命题上：
eVTOL 的电气系统，如何从设计一开始就做到可追溯、可分析、可验证、可认证？
3 个难点，决定 eVTOL 能不能走向市场
第一个难点，电子电气系统复杂度远高于传统飞机。
eVTOL 依赖电力推进，同时还要集成飞控、导航、通信等多个电子系统。
这些系统需要在紧凑空间内稳定运行，还要面对不同飞行工况下的安全冗余要求。
换句话说，它不是"多接几根线"的问题，而是整个电子电气架构如何搭起来的问题。
第二个难点，是安全性和经济性必须同时成立。
eVTOL 面向城市空中出行和空中出租车场景，如果成本过高，很难商业化；
但它又是载人飞行器，安全标准不能打折。
所以工程团队面对的不是单目标优化，而是在重量、成本、可靠性、可维护性和合规要求之间做系统平衡。
第三个难点，是适航认证本身就很难。
白皮书中提到，现有适航法规面对 eVTOL 这种新兴技术时，并不能完全覆盖所有需求，尤其在电气系统合规认证方面挑战更突出。
这意味着，企业不能等到设计后期才补认证资料，而要在设计过程中就把数据、规则、报告和证据链准备好。
真正的数字主线，不是做一张漂亮流程图
这份白皮书里有一个核心思路：电气系统设计不能只靠后期人工整理，而要从架构阶段就建立数字主线。
什么叫数字主线？
简单说，就是从最早的功能定义，到电子电气架构、详细电气设计、三维布线、电源负载分析、适航报告、维修手册，都尽量让数据贯通起来。
这样做的价值很直接：
架构变化时，后面的原理图、接线、线束、负载分析和报告可以跟着更新。
设计人员可以更早发现问题，而不是等样机阶段才发现线束干涉、载流能力不足、布线隔离不满足要求。
认证材料也不再完全依赖人工补文档，而是在设计过程中持续沉淀。
这也是 Capital 这类工具在 eVTOL 场景里的价值：它关注的不只是画图，而是让工程数据从系统架构一路走到制造、认证和维修。
5 个工程环节，最容易被低估

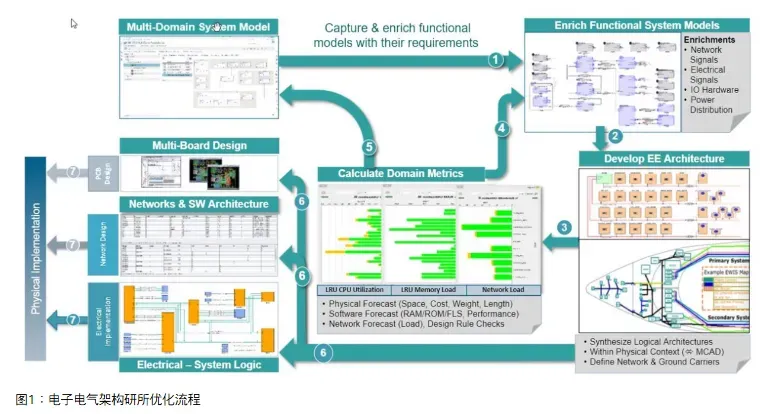

第一个环节：电子电气架构设计。
在设计初期，团队需要建立功能模型和架构模型，并和电气、网络、硬件详细设计衔接。
这个阶段如果只靠经验拍脑袋，后面改动成本会非常高。
第二个环节：ICD 和电气设计数据。
白皮书中提到，Capital 可以自动生成电气 ICD 文件，让原理图和接线设计通过 ICD 数据驱动生成和修改。
这样可以减少手动录入错误，也能让设备之间的电气连接和信号通路更清楚。
第三个环节：规则驱动的布线。
eVTOL 的布线不是哪里有空间就走哪里。
适航法规对布线隔离有要求，关键线路之间也要考虑安全距离、干涉检查和维护可达性。
白皮书中提到，Capital 拓扑布线模块支持规则驱动的自动布线，并能与三维结构设计工具双向集成，帮助工程师在三维环境中检查布线路径是否合理。
第四个环节：电源架构和负载分析。
电源系统要考虑正常飞行阶段，也要考虑紧急飞行阶段。
不同阶段下，各类用电设备的需求不同。
如果负载分析靠人工表格维护，版本一多就很容易出错。
白皮书提到，Capital 电气负载分析模块可以自动计算不同飞行阶段的电力需求，并自动生成负载分析报告。
第五个环节：线路降额分析。
很多人容易忽略这一点：导线能承载多少电流，不只取决于导线本身，还会受到飞行高度、环境温度、线束捆扎策略等因素影响。
白皮书中专门提到，线路降额分析是飞行器电气设计中的重要工作。
它直接关系到电气系统在不同环境下是否还能安全工作。
CityAirbus 案例给工程团队的提醒
白皮书中还提到了 CityAirbus 项目。
CityAirbus 是空客的无人驾驶空中出租车原型机，已经在德国完成首次飞行。
这个案例非常适合用来理解 eVTOL 电气系统为什么会快速复杂化。
白皮书中提到，eVTOL 正在经历"创新驱动的复杂性爆炸"。
其中一个关键判断是：80% 的产品差异性来自电子电气系统和软件；电力推进技术又进一步增加了电气系统复杂度。
同时，电子元器件数量增长了 30% 到 40%，并且在 8 到 15 年的服役期中，还要确保架构可靠、耐用、可扩展。
这对工程团队提出了一个很现实的问题：
如果前期架构没有搭好，后期每一次改动，都会牵动电气、结构、软件、认证和维护。
所以 eVTOL 的竞争，不只是飞行器外形和动力方案的竞争，也是电子电气系统工程能力的竞争。
这份白皮书适合谁看？
如果你正在关注 eVTOL、低空经济、航空电气系统、无人机、飞行器电源系统、线束设计、适航认证，
或者你本身在做仿真、电气、结构、系统工程相关工作，这份白皮书都值得系统看一遍。
它尤其适合三类人：
第一类，是做飞行器、电气系统、线束和电源设计的工程师。
你可以看到从架构到详细设计，再到三维布线和负载分析的完整工程链路。
第二类，是关注适航认证、合规审查和工程文档的人。
你可以看到为什么认证不是最后补材料，而是从设计阶段就要把数据链和证据链建起来。
第三类，是想理解低空经济背后真实工程门槛的人。
eVTOL 不是概念图，也不是宣传片。
真正能不能落地，最终要回到安全、成本、可靠性、可维护性和认证效率上。
以上只是简单引入，完整版白皮书里还有更完整的内容，包括：
4.eVTOL 电气系统设计与适航认证的整体挑战。
5.Capital 在电子电气架构优化中的应用思路。
6.ICD、电气原理、接线设计、三维布线之间的数据衔接。
7.电源架构、负载分析和线路降额分析的工程方法。

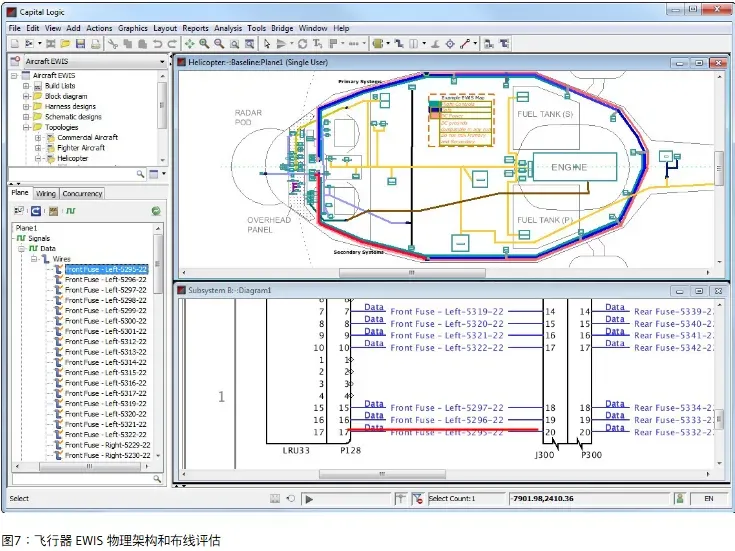

8.EWIS 物理架构、布线评估和智能化电子维修手册案例。
9.CityAirbus 使用 Capital 进行电子电气架构设计的案例说明。
