编者按：超高模量碳纤维（拉伸模量≥500 GPa）是碳纤维材料体系中的金字塔尖产品，被誉为"新材料皇冠上的明珠"。它贵、难做、用量小，却是卫星、火箭、太空望远镜绕不开的材料。2026年，以中复神鹰M55J级规模化量产、宁波材料所M65J级技术突破为标志，中国在该领域实现了从"跟跑"到"并跑"的历史性跨越。本篇（上篇）将从分子结构层面出发，系统解析超高模量碳纤维的"基因密码"——它为什么"硬"、为什么"难做"、技术突破的路径在哪里。产业格局、应用场景与未来展望，请见下篇。

一、超高模量碳纤维概述

1.1 什么是超高模量碳纤维

碳纤维是一种含碳量在90%以上的高性能纤维材料，具有高比强度、高比模量、耐高温、耐腐蚀、导电导热等优异性能。其中，弹性模量（拉伸模量）是衡量碳纤维刚度（抗变形能力）的核心指标——模量越高，材料在受力时越不容易发生弹性变形。

需要特别指出的是，模量与强度是两个不同的概念：强度衡量的是材料抵抗破坏的能力，而模量衡量的是材料抵抗弹性变形的能力。一般而言，随着模量升高，碳纤维的拉伸强度会有所下降，材料脆性增大。因此，超高模量碳纤维并不等同于"更高质量"的碳纤维，而是在特定应用场景下（如对尺寸稳定性要求极高、对重量极度敏感）的专用材料。

1.2 碳纤维按模量的分类体系

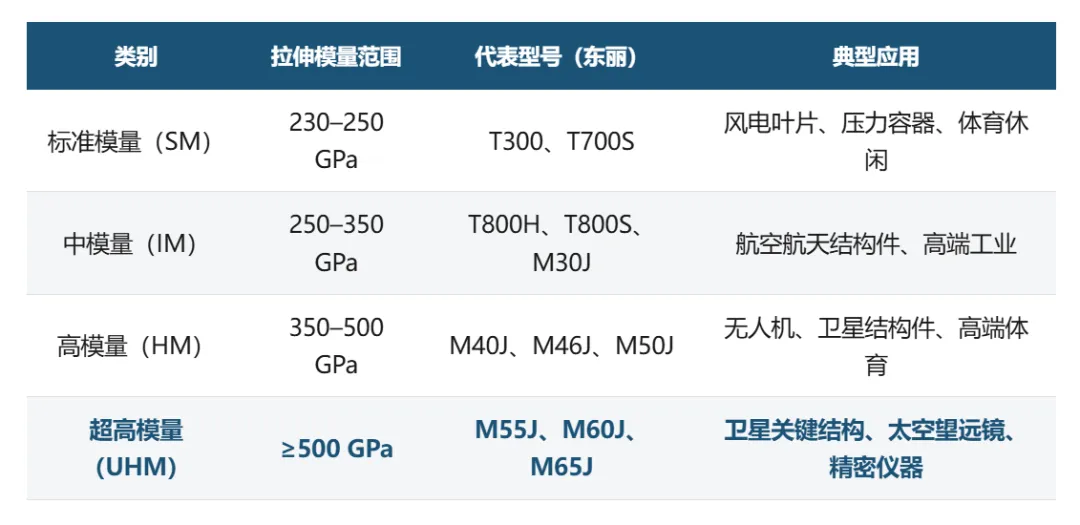

根据拉伸模量的不同，碳纤维通常分为以下几个等级：

其中，超高模量碳纤维（UHM CF）是碳纤维家族中技术壁垒最高、生产难度最大、价格最昂贵的品类。以日本东丽产品系列为例，M55J（模量540 GPa）和M60J（模量588 GPa）是PAN基超高模量碳纤维的标杆产品，而M70J（模量690 GPa）仍保持着全球PAN基碳纤维最高模量纪录。

1.3 超高模量碳纤维的战略意义

超高模量碳纤维是大国重器不可或缺的关键材料。其核心价值体现在以下几个方面：

• 航天领域不可替代：
  卫星太阳能电池板、天线反射器、光学望远镜支架等结构件，要求材料在极端温度变化下保持尺寸稳定。超高模量碳纤维热膨胀系数接近零（约-1.5×10⁻⁶/°C），是唯一能满足该要求的材料。
• 国防安全关键保障：
  先进导弹、军用卫星、高精度雷达等装备对材料刚度和轻量化的要求极高，超高模量碳纤维是核心战略物资。
• 技术自主可控的标志：
  能否自主量产M55J及以上级别碳纤维，是衡量一个国家碳纤维工业技术水平的重要标尺。

1.4 碳纤维与其他高性能材料的对比

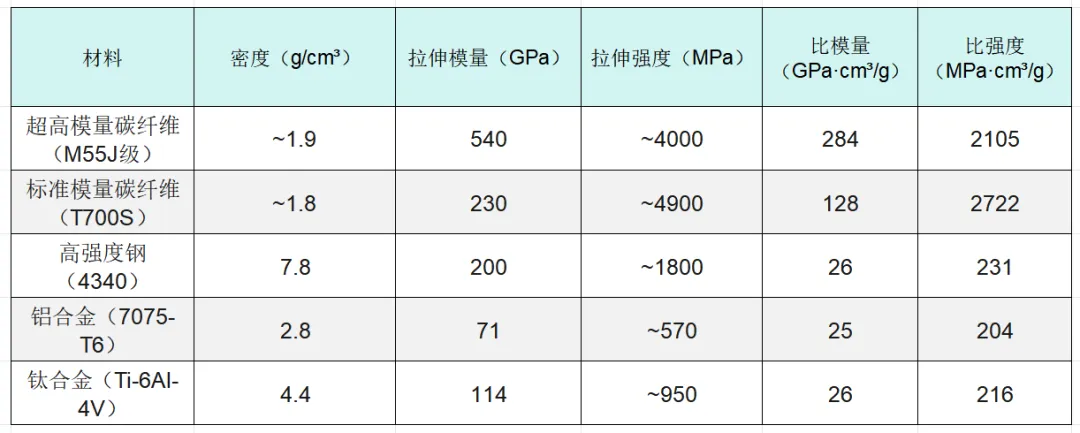

为更全面理解超高模量碳纤维的性能定位，将其与传统结构材料进行对比：

从比模量（模量/密度）来看，超高模量碳纤维是钢的10倍以上、铝合金的11倍以上，这意味着在同等刚度要求下，使用超高模量碳纤维可减重90%以上。这一特性在航天领域（每公斤发射成本高达数千至数万美元）具有不可替代的经济价值和战略价值。

二、超高模量碳纤维的性能特征

2.1 关键性能指标

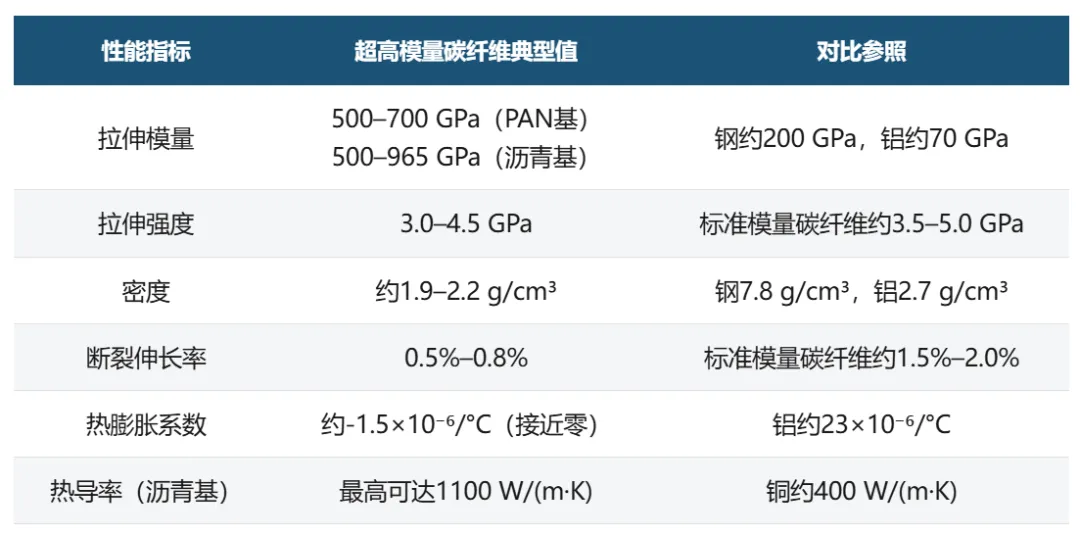

超高模量碳纤维的性能优势主要体现在以下几个方面：

值得关注的是，国产超高模量碳纤维在性能上已取得突破性进展。中科院宁波材料所研制的CNI QM65（M65J级）高强高模碳纤维，拉伸模量最高达639 GPa，拉伸强度最高达4100 MPa，在保持高模量的同时，强度已优于东丽M60J（模量588 GPa，强度3920 MPa）。

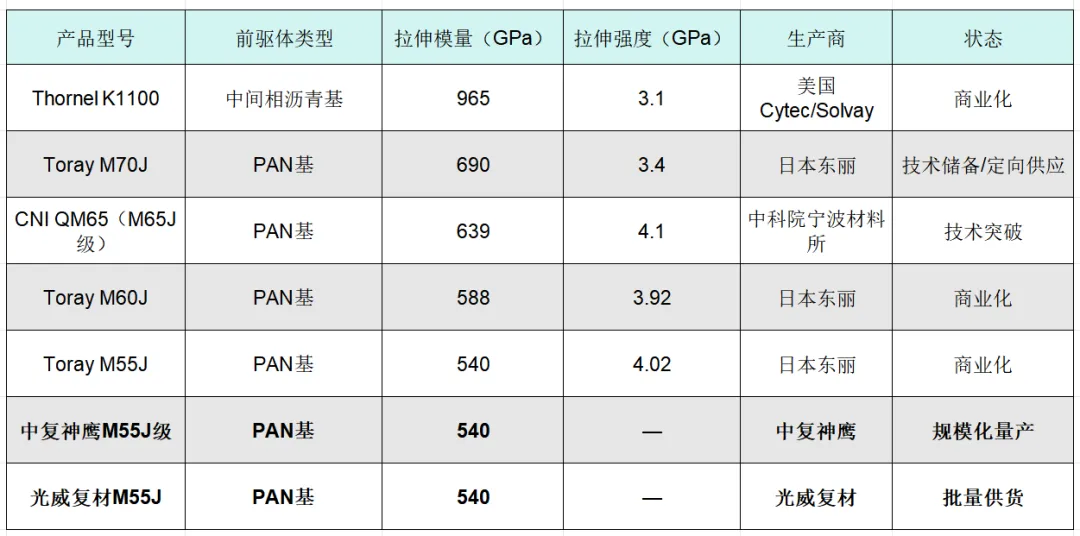

2.2 全球代表性超高模量碳纤维产品对比

2.3 PAN基与沥青基碳纤维的对比

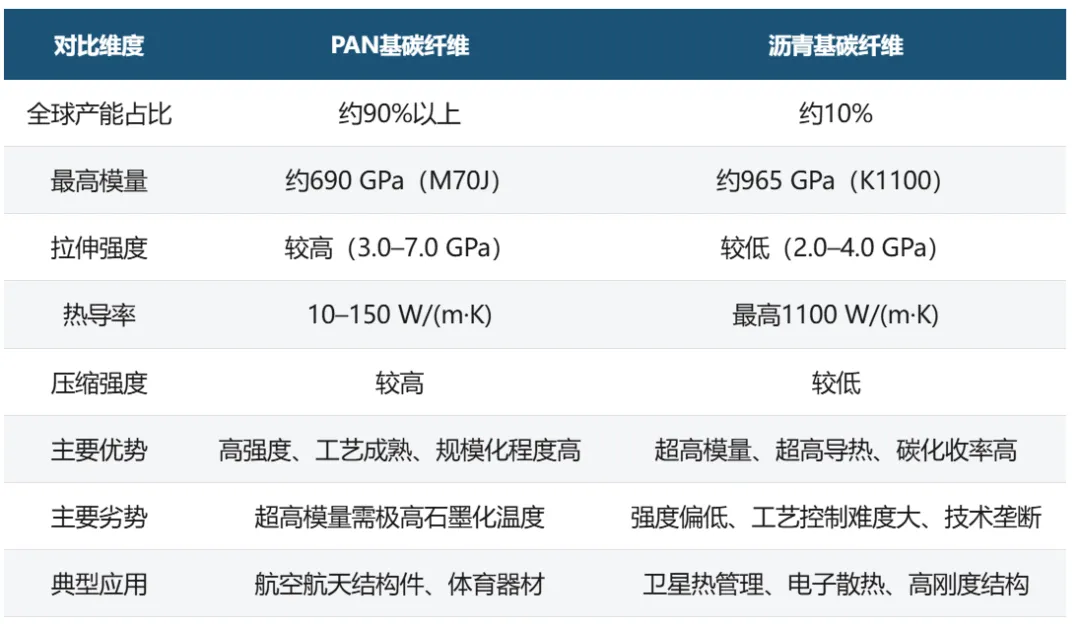

超高模量碳纤维按前驱体原料可分为PAN基（聚丙烯腈基）和沥青基两大类，两者在性能特征和应用领域上各有侧重：

概括而言，PAN基碳纤维在综合力学性能上占优，是当前碳纤维产业的主流路线；沥青基碳纤维在超高模量和导热性能上具有独特优势，是高端热管理和极高刚度场景的优选方案。两者互补发展，共同构成超高模量碳纤维的完整技术体系。

三、超高模量碳纤维制备工艺与技术壁垒

3.1 PAN基碳纤维生产工艺

PAN基碳纤维的完整生产工艺链包括五大核心环节：

（1）原丝制备：以丙烯腈（AN）为主要单体，通过溶液聚合制备PAN纺丝原液，再经湿法纺丝或干喷湿纺工艺制成PAN原丝。原丝质量直接决定最终碳纤维的性能水平，是产业链的技术源头。

（2）预氧化：在200–300°C的氧化气氛中，PAN原丝发生环化、脱氢、氧化等反应，形成耐高温的梯形结构，为后续碳化奠定基础。该阶段耗时最长，是产能瓶颈环节之一。

（3）碳化：在惰性气氛（高纯氮气）中，于1000–1500°C高温下进行碳化处理，脱除非碳元素（H、O、N），碳含量提升至90%以上，形成碳纤维的基本骨架结构。

（4）石墨化：在2500–3000°C的超高温下进行石墨化处理，促使碳原子沿纤维轴向重新排列，形成规整的三维石墨微晶结构。石墨化是超高模量碳纤维区别于普通碳纤维的核心工序——模量越高，所需的石墨化温度越高，工艺控制难度呈指数级增长。

（5）表面处理与上浆：通过电解氧化或涂层处理，改善纤维表面化学活性，增强纤维与树脂基体的界面结合力，提高复合材料综合性能。

3.2 沥青基碳纤维生产工艺

沥青基碳纤维的生产路线与PAN基有显著差异：

（1）沥青调制：以煤焦油沥青或石油沥青为原料，通过热缩聚、溶剂萃取等工艺制备中间相沥青（各向异性）。中间相沥青的品质是决定最终碳纤维性能的关键，也是技术壁垒最高的环节。

（2）熔融纺丝：将中间相沥青加热至熔融状态，经喷丝孔挤出成纤维。沥青熔体的高黏度和温度敏感性，使得纺丝过程的控制难度极大。

（3）不熔化处理：在氧化气氛中对沥青纤维进行交联固化，使其在后续高温处理中保持纤维形态。

（4）碳化/石墨化：在1000–3000°C的高温下进行碳化和石墨化处理。沥青基碳纤维的石墨化程度天然高于PAN基，因此更易达到超高模量。

3.3 石墨化工艺的技术演进

石墨化是超高模量碳纤维区别于普通碳纤维的核心差异化工序。近年来，石墨化工艺领域出现了多项值得关注的技术进展：

激光石墨化技术：北京化工大学谭晶团队研制了碳纤维超高温石墨化激光隧道炉，采用激光照射碳纤维进行辐射加热，可实现3000°C以上的超高温长期稳定加热。与传统电阻加热相比，激光石墨化效率更高、能耗更低，且对炉体结构要求大幅降低，被认为是突破石墨化装备瓶颈的潜在技术路线。

催化石墨化技术：研究发现，硼原子对碳纤维石墨化过程有显著的促进作用。适量掺硼可降低石墨化温度、提升石墨微晶取向度，同时降低纤维热膨胀系数、提高抗氧化性能。合理控制碳纤维的硼元素含量，可在拉伸强度增大的同时使拉伸模量获得较大提升，是实现"高强+高模"协同优化的重要技术手段。

分步热处理工艺：相较于传统的一步升温法，分步热处理（多阶段控温）有利于提高纤维致密性和均质性。在石墨化敏感温度区间（约2200°C）进行中间保温处理，可促进纤维内部微晶结构的均匀发育，实现高强高模的协同提升。

国产石墨化炉突破：合肥日新高温等企业自主研发的石墨化炉在温控精度、气氛管理与张力控制等关键技术上已达到行业领先水平。炉内温度在3000°C以上时仍可维持优良均匀性，独创的气体循环机制使氧含量维持在10 ppm以下，为我国超高模量碳纤维的产业化提供了关键装备支撑。

3.4 六大核心技术壁垒

超高模量碳纤维的产业化生产面临以下核心技术挑战：

壁垒一：石墨化炉装备瓶颈。传统石墨发热体在2800°C即开始升华，无法长期稳定运行。3000°C以上的超高温石墨化炉，对发热体材料、炉体结构、绝热材料的要求极高，是制约超高模量碳纤维产能扩张的核心装备瓶颈。

壁垒二：超高温精密温控。石墨化炉需在2500–3000°C区间保持高精度温控（±5°C以内），温度均匀性直接影响纤维模量的批次一致性。温度曲线抬升过快会导致微观结构应力集中，抬升过慢则影响生产效率。

壁垒三：超低氧含量气密性。2000°C以上石墨会与微量氧气反应，炉内氧含量必须控制在10 ppm以下，要求惰性气体（高纯氩气）均匀覆盖纤维表面并形成有效保护层。

壁垒四：超高温张力精密控制。纤维丝在超高温下发生热膨胀和蠕变，需要实时调控牵伸张力，使石墨微晶沿纤维轴向择优取向。张力过小则模量不足，过大则纤维断裂。

壁垒五：微观结构调控。石墨化过程中纤维内部会产生微孔等缺陷，如何在提升模量的同时控制缺陷密度、使拉伸强度降低幅度最小化，是工艺优化的核心难点。

壁垒六：原丝品质基础。超高模量碳纤维对PAN原丝的纯度、纤度均匀性、缺陷密度等要求远高于普通碳纤维。原丝质量不过关，后续石墨化工艺再优化也难以产出合格产品。

3.5 分子结构层面的深度解析——从原丝到超高模量的"基因编码"

要理解超高模量碳纤维为什么"难做"，必须回到分子结构层面，追踪碳原子从原丝到最终产品的整个演化历程。这一过程本质上是一场分子级别的精密重构——每一个环节都在为最终的石墨微晶结构"编写基因"。

（1）起点：PAN原丝的分子"初始代码"

聚丙烯腈（PAN）分子链由丙烯腈（CH₂=CH-CN）单体聚合而成，其主链为碳-碳单键构成的柔性线性链，侧基为强极性的氰基（-C≡N）。这一分子结构具有两个关键特征：

氰基的强极性导致分子链间存在强烈的偶极-偶极相互作用，使得PAN分子链在溶液中倾向于形成螺旋构象，而非完全伸展的直线构型。这种分子链的"蜷缩"状态，是后续纺丝过程中实现分子链沿纤维轴取向的根本障碍之一。

柔性主链在高温下容易发生断链和环化副反应。纯PAN均聚物的环化反应为自由基型，反应速率快但放热集中，极易导致纤维局部过热熔融，因此实际生产中必须引入共聚单体（如衣康酸IA、甲基丙烯酸MA等）来调控环化行为。共聚单体的种类、含量和分布均匀性，是决定原丝质量的第一道"基因关卡"。

原丝制备的另一核心在于纺丝工艺。湿法纺丝中，原液从喷丝孔挤出后直接进入凝固浴，双扩散过程剧烈，纤维截面容易形成皮芯结构和指状孔洞。而干喷湿纺（干湿法）在喷丝孔与凝固浴之间引入一段空气间隙（通常3–30 mm），使纺丝液在进入凝固浴前完成初步拉伸取向，可显著减少皮芯结构、提高分子链取向度，是制备高质量原丝的关键工艺。中复神鹰正是国内唯一成熟掌握万吨级干喷湿纺技术的企业。

（2）预氧化：线性链→梯形结构的"相变"

预氧化是PAN原丝向碳纤维转化的第一道热化学工序，在200–300°C的空气气氛中进行。这一阶段的分子结构变化可概括为：线性PAN分子链→耐热梯形环化结构。

核心反应包括：环化反应（氰基-C≡N转化为-C=N-共轭环结构）、脱氢反应（主链碳-碳单键部分转化为碳-碳双键）和氧化反应（引入含氧官能团如-OH、-COOH等）。三种反应相互耦合、竞争，形成复杂的反应网络。预氧化的理想产物是一种含有萘啶环/吖啶酮环结构的梯形聚合物，其分子链刚性大幅增强，足以耐受后续碳化阶段的超高温而不熔融。

预氧化的难度在于"火候"的精准把控。温度过低，环化反应不充分，纤维在碳化阶段会熔融断裂；温度过高，氧化反应过度，纤维表面形成致密氧化皮层，阻碍氧气向纤维内部扩散，导致预氧化不均匀（"皮芯结构"），最终在碳纤维中形成结构缺陷。预氧化工序需50–90分钟，是整个碳纤维生产流程中耗时最长的环节，也是产能瓶颈之一。

（3）碳化：梯形结构→乱层石墨碳骨架的"炼化"

碳化阶段在惰性气氛（高纯氮气）中进行，分低温碳化（300–1000°C）和高温碳化（1000–1800°C）两段。这一阶段的核心任务是脱除非碳元素（H、O、N），构建连续碳骨架。

低温碳化阶段（300–1000°C），预氧化纤维中的梯形杂环结构进一步交联，同时发生剧烈的热分解反应：含氧官能团以H₂O、CO₂形式脱除，氰基和杂环氮以HCN、NH₃、N₂形式脱除，碳骨架逐步形成但结构无序。纤维失重率可达30%–50%，大量气体产物的释放容易在纤维内部形成微孔缺陷。

高温碳化阶段（1000–1800°C），残余氮元素进一步脱除（氮含量降至5%以下），碳含量提升至90%以上。此时纤维内部形成的是"乱层石墨"（Turbostratic Graphite）结构——由数层至数十层石墨烯片层堆叠而成的微晶，但片层之间存在旋转无序和层间距波动，层间距（d₀₀₂）约为0.342–0.347 nm，远大于理想石墨的0.3354 nm。碳化完成后的纤维已具备一定的拉伸强度和模量，但与超高模量的要求相距甚远。

碳化阶段的关键在于：脱除非碳元素的速度和均匀性。若升温过快，气体释放过于剧烈，会在纤维内部产生大量微孔和裂纹，这些缺陷一旦形成，后续石墨化几乎无法修复。因此，碳化曲线的优化是控制缺陷密度的核心手段。

（4）石墨化：乱层石墨→三维有序石墨微晶的"涅槃"

石墨化是超高模量碳纤维的"灵魂工序"。在2500–3000°C的超高温下，碳纤维内部发生两个关键的结构转变：

第一，层间距收缩与三维有序化。随着温度升高，碳原子获得足够的能量进行扩散重排，石墨烯片层之间的旋转无序逐步消除，相邻片层从AB堆垛无序状态向ABAB有序堆垛（Bernal堆垛）转变，层间距d₀₀₂从0.342 nm以上逐步收缩至0.336–0.338 nm，趋近理想石墨的0.3354 nm。这一过程在约2200°C时变得尤为敏感——在此温度附近，碳纤维基本完成脱氮过程，微晶各项结构参数发生显著变化。

第二，微晶沿纤维轴择优取向。在高温和牵伸力的共同作用下，石墨微晶的c轴（垂直于片层方向）趋于垂直于纤维轴排列，a-b面（石墨烯片层平面）趋于平行于纤维轴取向。这种择优取向是超高模量的结构基础——石墨烯片层沿纤维轴展开，其面内sp²碳-碳共价键（键能高达约610 kJ/mol）直接承受拉伸载荷，因而表现出极高的轴向模量。理论计算表明，完美石墨晶须沿a轴方向的拉伸模量可达约1020 GPa。

描述石墨微晶结构的关键参数包括：

• 层间距d₀₀₂：
  反映石墨化程度，越小越接近理想石墨。超高模量碳纤维的d₀₀₂通常要求≤0.338 nm。
• 微晶堆叠厚度Lc：
  沿c轴方向的微晶尺寸，反映石墨烯片层堆叠层数。超高模量碳纤维的Lc通常要求≥10 nm（对应约30层以上堆叠）。
• 微晶面内尺寸La：
  沿a轴方向的微晶尺寸，反映石墨烯片层的横向延展。超高模量碳纤维的La通常要求≥15 nm。
• 取向度Z（或取向角半高宽FWHM）：
  反映石墨微晶沿纤维轴的取向程度。取向度越高，纤维模量越接近石墨单晶的理论值。超高模量碳纤维要求石墨微晶的c轴取向偏差角＜5°。

碳纤维的拉伸模量可用统一应力模型（Uniform Stress Model）近似描述：

1/E_f = 1/E_c + (1/G_c)·(L_c/L_a)²

其中，E_f为纤维模量，E_c为石墨微晶的固有模量（约1020 GPa），G_c为微晶间剪切模量，L_c/L_a为微晶的纵横比。该模型揭示了两个关键关系：微晶La越大、Lc/La比值越小，纤维模量越接近石墨晶体的理论极限。石墨化的核心目标，就是通过高温扩散和牵伸诱导，使石墨微晶在沿纤维轴方向充分长大（增大La），同时实现高度取向。

（5）模量与强度的"跷跷板效应"——结构根源

理解超高模量碳纤维，必须面对一个核心矛盾：模量越高，强度往往越低。这一"跷跷板效应"的根源在微观结构。

高强高模型碳纤维的微观结构分析表明，其石墨微晶晶粒尺寸细小，石墨片层间距较大，片层间和片层边缘保留了大量非共轭碳构成的晶体缺陷，石墨化程度较低，但微晶间缝隙较小、分布均匀。而高模型碳纤维的石墨微晶尺寸大，层间距小，石墨化程度高，但微晶间的缝隙和界面增大，应力传递效率下降。

简言之，强度由"缺陷"控制——缺陷越少、越小，强度越高；模量由"有序度"控制——石墨微晶越大、越取向，模量越高。但石墨化过程中，微晶长大必然伴随晶界迁移和融合，晶界处的缺陷密度降低，但微晶间的界面应力集中增大。当微晶尺寸超过一定阈值后，纤维断裂模式从"微晶间滑移"转变为"微晶内解理"，拉伸强度出现下降。因此，超高模量碳纤维的技术追求并非简单的"石墨化程度越高越好"，而是在模量和强度之间找到最优平衡，实现"高强高模"的协同。

3.6 难度深层剖析——从分子到装备的系统性挑战

如果把超高模量碳纤维的生产比作"用一个足球场大小的设备，精确排布头发丝直径万分之一尺度的碳原子"，或许能直观感受其难度。以下从四个维度深度剖析：

维度一：原丝——"基因决定论"

超高模量碳纤维对原丝的要求远超普通碳纤维。共聚单体种类和配比需精确设计以匹配后续石墨化要求——衣康酸（IA）含量偏差0.5%，就可能导致预氧化环化放热行为显著改变，进而影响分子链的梯形结构转化效率。原丝中的金属离子杂质（如Na⁺、Fe³⁺等）含量需控制在ppm级，因为这些杂质在石墨化阶段会催化局部碳的氧化烧蚀，形成微孔缺陷。原丝纤度CV值（变异系数）需控制在1.5%以内，单丝间的直径差异会导致碳化和石墨化过程中受热不均、力学响应不一致。此外，原丝分子链在纺丝过程中的预取向度，直接决定了后续石墨化微晶取向的"天花板"——原丝取向度每提高10%，最终碳纤维模量可提升约5%–8%。

维度二：预氧化——"时间与均匀性的博弈"

预氧化是碳纤维各工序中耗时最长的环节，其核心挑战在于径向均匀性控制。纤维直径仅约5–10 μm，氧分子需要从纤维表面扩散至内部，扩散速率与反应速率之间存在竞争。若反应速率大于扩散速率，纤维表面先完成环化形成致密皮层，阻碍氧气进一步向内扩散，导致纤维横截面出现"皮芯结构"——皮层预氧化充分而芯部预氧化不足。这种不均匀性在后续碳化和石墨化阶段会被放大，形成永久性结构缺陷。解决途径包括：降低预氧化温度（减慢反应速率）、引入共聚单体降低环化活化能、优化预氧化气氛（如分段控温、多段氧化炉）等，但每一种方案都会带来效率或成本的牺牲。

维度三：碳化——"缺陷的不可逆锁定"

碳化阶段是大部分缺陷的"诞生地"。低温碳化段（300–1000°C）剧烈的热分解反应使纤维失重30%–50%，大量小分子气体产物（HCN、NH₃、CO₂、H₂O等）从纤维内部向外扩散。若升温速率过快，气体释放速率超过扩散速率，纤维内部气压急剧升高，导致微孔、裂纹和皮芯分层等缺陷。这些缺陷一旦形成，后续石墨化温度再高、牵伸再大，也几乎无法修复——碳化缺陷具有"不可逆性"。因此，碳化升温曲线的优化，本质上是在生产效率和缺陷控制之间寻找最优解。此外，碳化炉内的气氛洁净度控制也至关重要：微量氧、水蒸气或碳氢化合物杂质会与纤维表面发生副反应，引入表面缺陷。高端碳纤维碳化炉要求气氛纯度达到99.999%（5N级）以上。

维度四：石墨化——"牵伸与温度的交响乐"

石墨化是超高模量碳纤维制造中最具挑战性的环节，其难度源于超高温、超低氧、精密牵伸三者之间极其苛刻的耦合关系。

在3000°C的超高温下，碳纤维中的石墨微晶处于"热激活"状态——碳原子具有一定的扩散迁移能力，微晶边界上的碳原子可以在热能和牵伸应力的共同驱动下进行重排。牵伸力的作用在于：使微晶在生长过程中沿纤维轴方向择优取向，而非随机取向。但牵伸力的大小极其微妙——过小，微晶取向不足，模量不达标；过大，纤维在超高温下发生蠕变断裂，前功尽弃。3000°C时碳纤维的蠕变断裂强度仅为常温下的数十分之一，牵伸力窗口极窄，通常需要精确控制在纤维断裂强度的10%–30%之间。

与此同时，炉内氧含量必须维持在10 ppm以下（甚至目标1 ppm），因为3000°C下的石墨会与微量氧气剧烈反应生成CO气体，在纤维表面形成烧蚀坑——每个烧蚀坑都是潜在的断裂源。而惰性保护气体（高纯氩气）的流动又会对纤维丝产生气流扰动，影响张力稳定性。温度、气氛、张力三者之间构成了一个高度耦合、互为约束的复杂系统，任何一个参数的微小波动都可能影响最终产品的模量和强度。

从产业化的角度看，石墨化炉的单炉产能和批次一致性是更大的挑战。实验室条件下做出1公斤M55J级碳纤维样品，与工厂中稳定量产100吨M55J级碳纤维产品，两者之间的技术鸿沟是数量级的。这是因为大型石墨化炉的温区均匀性、气氛均匀性、张力一致性随炉体尺寸增大而急剧恶化，需要突破一系列工程放大难题。

3.7 下一步技术方向与关键攻关点

基于对超高模量碳纤维分子结构原理和难点的深入分析，行业未来的技术攻关方向可归纳为以下六个维度：

攻关方向一：原丝"基因工程"——从源头提升分子链品质

原丝是超高模量碳纤维的"基因"所在，未来技术方向包括：

• 新型共聚单体设计：
  开发能降低环化活化能、拓宽预氧化工艺窗口的新型共聚单体（如含酰胺基、含酰亚胺基的功能单体），实现预氧化过程的温和可控。
• 高分子量窄分布PAN合成：
  提高PAN分子量（目标重均分子量≥30万）并缩窄分子量分布（PDI＜1.5），减少低分子量组分在碳化阶段的挥发缺陷。
• 纳米粒子掺杂改性：
  在PAN纺丝液中引入碳纳米管（CNT）或氧化石墨烯（GO）纳米粒子，利用其模板效应诱导PAN分子链取向，同时作为石墨化阶段的"晶种"促进石墨微晶成核与长大。初步研究表明，添加0.5 wt%的CNT可使最终碳纤维模量提升10%–15%。
• 原丝缺陷在线检测与智能剔除：
  基于机器视觉和AI算法，实现原丝生产中微米级缺陷的在线识别和自动剔除，从源头降低缺陷遗传率。

攻关方向二：预氧化"加速革命"——打破产能瓶颈

预氧化是碳纤维生产流程中耗时最长的环节，缩短预氧化时间是提升产能和降低成本的关键。主要技术路线包括：

• 等离子体辅助预氧化：
  利用低温等离子体产生的高活性氧自由基和紫外辐射，加速PAN分子链的环化和氧化反应。研究表明，等离子体辅助预氧化可将处理时间缩短至传统方法的1/3–1/2。
• 辐照预处理：
  通过电子束或γ射线预辐照PAN原丝，在分子链中引入活性自由基位点，降低后续预氧化反应的活化能，实现低温快速预氧化。该方法已在日本东丽的部分高模量产品中得到应用。
• 多区段精准控温预氧化炉：
  开发具有5–8个独立控温区段的新型预氧化炉，实现温度梯度精确控制，在保证径向均匀性的前提下最大化反应速率。

攻关方向三：碳化"缺陷免疫"——低温碳化曲线的极致优化

碳化阶段的缺陷控制是决定最终纤维性能的"天花板"：

• 碳化过程多物理场耦合模拟：
  建立碳化炉内温度场-流场-应力场-化学反应的耦合数值模型，实现碳化工艺的数字化优化，将升温曲线精度控制在±1°C以内。
• 气氛组分主动调控：
  在碳化过程中引入微量活性气体（如CO₂、HCl等），通过化学刻蚀选择性去除纤维表面缺陷层，实现碳纤维的"表面自修复"。
• 超洁净碳化环境：
  将碳化炉内气氛杂质含量控制在亚ppm级，从根本上消除外来杂质引入的表面缺陷。

攻关方向四：石墨化"极限突破"——超高温装备与工艺的协同创新

石墨化是超高模量碳纤维技术攻关的主战场，关键方向包括：

• 激光石墨化工程化：
  将激光石墨化从实验室规模推进至工程化验证，利用激光辐射加热的极高能量密度和精确可控性，实现纤维表面的瞬时超高温（≥3000°C）处理，在缩短处理时间的同时实现微晶的高效取向。该路线的核心攻关点在于：激光功率与纤维走丝速度的匹配、多束激光的均匀辐照、以及激光作用深度与纤维直径的匹配。
• 催化石墨化的深度开发：
  系统研究硼、铁、硅、磷等元素的催化石墨化机理，开发"催化元素掺杂+分段热处理"的协同工艺，在2000–2500°C的较低温度下实现常规3000°C才能达到的石墨化程度，大幅降低能耗和设备要求。
• 智能化精密牵伸系统：
  开发基于实时张力反馈的闭环牵伸控制系统，利用激光测径和张力传感器实时监测纤维直径和受力状态，通过AI算法自动调节牵伸比，实现石墨化过程中"千丝一面"的张力一致性。
• 3000°C+超高温石墨化炉的国产化：
  突破石墨发热体长寿命化（目标≥2000小时连续运行）、超高温绝热材料（ZrO₂基或碳毡基复合材料）、超低氧（≤1 ppm）气氛维持等核心技术，实现石墨化炉的完全自主可控。

攻关方向五：新路线探索——从"渐进改良"到"范式变革"

除了传统PAN基路线的持续优化，以下颠覆性技术路线值得关注：

• 碳纳米管纤维（CNT Fiber）：
  以碳纳米管为基本结构单元，通过湿法纺丝或阵列抽丝工艺直接制备高取向CNT纤维，跳过传统碳纤维的预氧化和碳化环节。理论预测CNT纤维的拉伸强度可达50–100 GPa、模量可达1000 GPa以上，若实现工业化，将从根本上改变超高模量纤维的技术格局。目前该路线仍处于实验室阶段，核心挑战在于CNT纤维的致密化和管间应力传递。
• 石墨烯纤维：
  以氧化石墨烯（GO）液晶为纺丝原液，通过湿法纺丝+化学还原/高温还原制备石墨烯纤维。石墨烯纤维的碳原子利用率理论上接近100%（传统PAN基碳纤维碳化收率仅约50%），在降低成本和碳排放方面具有巨大优势。目前该路线面临的主要挑战是石墨烯片层间的交联强度和纤维的柔韧性。
• 生物质前驱体碳纤维：
  以木质素、纤维素等可再生生物质为前驱体替代石油基PAN，降低碳纤维的原料成本和碳排放。该路线在环保和可持续发展方面具有战略意义，但目前产品性能距离航空航天级要求仍有较大差距，短期内难以在超高模量领域形成竞争力。
• 中间相沥青基碳纤维的产业化突破：
  在高品质中间相沥青的稳定合成、高精度熔融纺丝、以及不熔化-石墨化工艺优化等环节取得实质性突破，实现国产沥青基超高模量碳纤维（模量≥800 GPa）的吨级量产能力。

攻关方向六：数字化与智能化——从"经验炼钢"到"数字孪生"

碳纤维行业长期依赖"老师傅经验"，工艺参数调整高度依赖个人经验判断。未来的竞争焦点之一是数字化和智能化转型：

• 数字孪生工厂：
  建立碳纤维全流程的数字孪生模型，将原丝质量、预氧化参数、碳化曲线、石墨化参数与最终产品性能建立定量映射关系，实现工艺的"虚拟调试"和"预测性优化"。
• AI驱动的质量预测与控制：
  利用深度学习算法分析海量生产数据，建立"工艺参数→微观结构→宏观性能"的全链条预测模型，实现批次间质量的高度一致性。
• 全流程在线检测网络：
  在生产线各关键节点部署拉曼光谱、X射线衍射、红外热成像等在线检测装置，实时监控纤维的化学结构和微观结构演变，形成"检测-反馈-调控"的闭环质量控制系统。

下篇预告：全球超高模量碳纤维市场格局如何？中日美三国实力对比如何？商业航天、低空经济等新兴领域将带来怎样的需求爆发？中国碳纤维产业如何从"并跑"走向"领跑"？行业协会对产业发展有哪些冷思考？敬请关注《超高模量碳纤维行业发展报告（下篇）——产业格局与未来展望》。

参考来源：

1. 中复神鹰（688295.SH）投资者互动平台公告，2026年1月
2. 中科院宁波材料所，CNI QM65（M65J级）高强高模碳纤维技术突破，2020年
3. 洛阳陶墨新材料，《碳纤维石墨化工艺技术研究进展》，2023年
4. 合肥日新高温，《石墨化工艺挑战：激发碳纤维潜能的终极难题》，2026年1月
5. 中复神鹰（688295.SH）投资者关系活动记录表，2026年4月
6. 光威复材（300699.SZ）年度报告及投研梳理，2025年
7. 《PAN基碳纤维制备成本构成分析及其控制探讨》，学术期刊

（本报告数据均来自公开渠道，具体对外引用时建议使用者就其中的细节做二次核对）

欢迎转载，请注明：来源中国复合材料工业协会
