近年来，随着闪存在先进制程节点上的扩展性逐渐触顶，新一代非易失性存储器技术正迎来新的竞争格局。 磁性随机存取存储器（MRAM）和电阻式随机存取存储器（RRAM）在这场竞争中崭露头角，成为先进制程嵌入式应用中最具前景的替代方案，而相变随机存取存储器（PCRAM）则被甩在了较老的节点上。与此同时，铁电随机存取存储器（FeRAM）正在获得新的生命力，一家名为Quinas的公司则开发出一种全新的存储单元——UltraRAM，其目标甚至瞄向了DRAM的替代。多年来，存储器市场基本依靠DRAM、闪存和SRAM三种基本技术，这一格局正在发生改变。

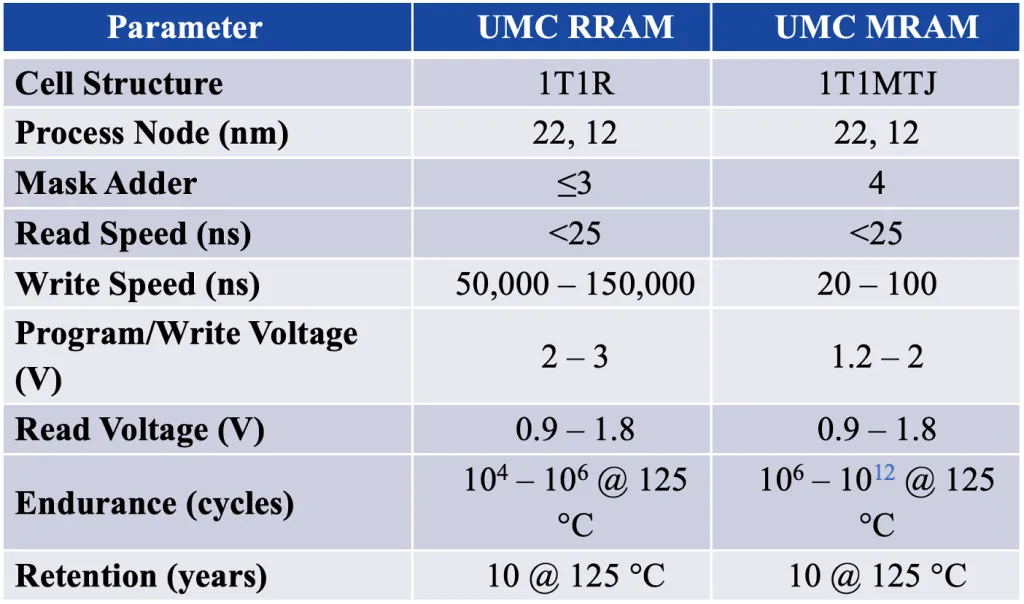

在目前的技术格局中，MRAM和RRAM被认为将长期共存。两者的定位差异明显：RRAM的成本更低，适用于对价格敏感的通用场景；MRAM则速度更快，在极端环境下的表现更佳。联电区域营销副总裁Suhail Zain对此总结道：“MRAM经常被定位用于更高速、更高耐久度的嵌入式用例，例如持久性工作存储器；而RRAM则基于其成本优势，瞄准更广泛的系统，通常用于通用嵌入式非易失性存储器，如物联网微控制器中的固件存储或电源管理IC中的配置存储器。”

关于MRAM能否替代SRAM的讨论也是业界关注的焦点。在先进制程芯片中，SRAM对芯片尺寸的贡献越来越大，而新兴存储器技术是否能成为替代方案尚存争议。新思科技嵌入式存储器首席产品经理Daryl Seitzer指出，目前实际设计中高密度嵌入式SRAM仍占主导地位，SRAM在读出速度上仍具有优势。不过也有专家认为，某些应用中MRAM确实可以考虑替代SRAM，尤其是在那些对数据保持和非易失性有要求的场景中。

在先进制程节点上，MRAM和RRAM都比嵌入式闪存更具优势。 闪存在28nm节点之后基本陷入停滞，尽管通过3D架构维持了成本优势，但将其集成到先进CMOS工艺中的难度显著增加。MRAM和RRAM的优势在于，它们主要在后端半导体制造环节实现，只需增加有限数量的掩模层即可集成到现有逻辑平台中。

值得留意的是，NAND闪存在供应端面临越来越大的压力。Everspin销售副总裁Sean Dougherty指出，HBM、DRAM和NAND都在努力满足未来几年看似永无止境的需求，大型厂商已将可用产能全部分配给少数企业，这一趋势正推动各行业寻找替代方案。

PCRAM的落伍

在三种较早期的新兴非易失性存储器中，PCRAM正在掉队。尽管经过多年研发，市场上并未出现商业化的嵌入式PCRAM产品，也没有将其移植到FinFET及更先进节点的开发计划。英飞凌嵌入式控制器技术概念杰出工程师Robert Wiesner明确表示：“我们没有观察到任何将PCRAM带到FinFET节点的活动，而RRAM和MRAM则有相应的开发活动。”新思科技的Seitzer也印证了这一点：如果客户有需求，他们可以为PCRAM构建编译器，但“没有客户表示‘我想要嵌入它、设计到芯片中，并且需要编译器来实现’。”

FeRAM的新生

FeRAM的发展经历了漫长而曲折的道路。它依靠一种可在两种结晶取向之间切换的介电质作为存储状态，这种介电质被当作电容器使用。FeRAM的一大优势是极高的耐久度，写入功耗也很低——写入时只需在电容上施加电压而无需显著电流，功耗比电阻式存储器低约100倍。正因如此，FeRAM在数据记录等需要持续写入的应用中颇具吸引力。

然而，FeRAM长期受困于可扩展性问题。传统上使用PZT材料，不兼容CMOS工艺，也无法通过原子层沉积制备，因此被限制在130nm节点。这一局面正在改变。法国CEA-Leti实验室在2026年VLSI会议上宣布，已成功在22nm节点上利用氧化铪锆（HZO）材料实现了FeRAM。HZO所使用的材料已广泛用于CMOS晶圆厂，可通过原子层沉积制备。

CEA-Leti实现这一突破的关键在于三维电容器架构——将电容器从平面改为垂直构建。在传统平面架构中，决定存储单元面积的是电容器而非选择晶体管，因为流经电容器的电流本身很低。CEA-Leti的团队展示了两种22nm后端制程集成方案，在4:1深宽比的3D铁电电容器配置下，1T-1C FeRAM位单元面积可做到0.047μm²，操作电压仅1.3V。进一步将深宽比提高至17:1后，电容器面积可压缩至0.0028μm²。该技术的存储密度可达标准22nm SRAM的2.5倍，与10nm SRAM相当。

此外，传统FeRAM元件经常出现所谓的“唤醒”现象——初始循环期间电学特性会发生不可预测的转变，降低稳定性与可靠度。CEA-Leti的高深宽比3D电容器表现出“无唤醒”的优异特性，经进动电子绕射证实，这与HZO薄膜中约80%的正交相比例一致。CEA-Leti计划将这一技术整合至22nm FDSOI平台的嵌入式高密度FeRAM阵列中。

美光几年前曾开发了一个32Gb的FeRAM项目，并将其命名为NVDRAM，不过该项目尚未实现商业化。FeRAM技术能否真正走向大规模量产，仍待观察。

UltraRAM：一种全新的存储单元

在众多新兴存储技术中，Quinas公司开发的UltraRAM显得尤为独特——它采用了一种与现有任何非易失性存储器技术都不同的全新存储单元。UltraRAM本质上是一种化合物半导体浮栅存储器件，可视为闪存的III-V族模拟版本，但其电荷传输机制完全不同。Quinas首席执行官James Ashforth-Pook解释说：“它不是通过介电氧化层隧穿，而是通过工程化的III-V异质结构实现量子共振隧穿。”

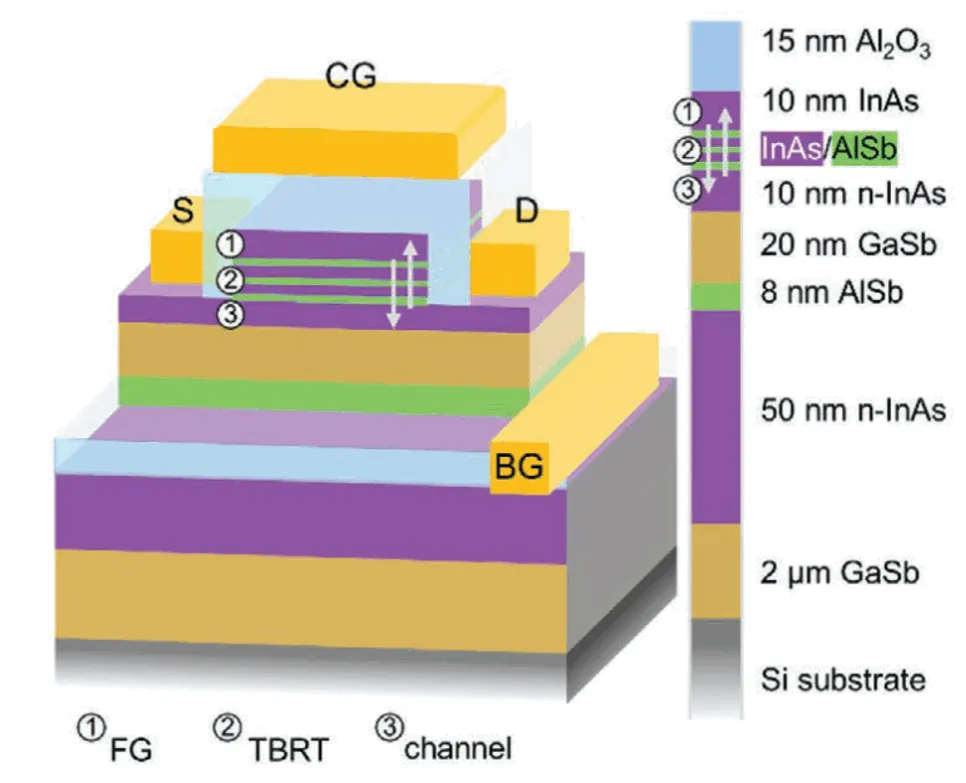

UltraRAM的存储单元包含三个AlSb势垒和两个InAs量子阱。在零电压下，两个量子阱的基态能级略微错位，电子无法在沟道和浮栅之间移动；施加2.5V电压后，电子即可通过共振隧穿向上或向下穿过该区域。由于隧穿层极薄——最薄仅四个单原子层——量子效应在其中起主导作用。

Quinas公司声称该技术具有极高的数据保持能力和耐久度——在1000万次循环后未发现性能退化。公司首席技术官Peter Hodgson表示，数据保持的外推结果显示“实际上无限寿命”。据Quinas公布的数据，其最小器件的开关速度为100纳秒，能耗低于1飞焦耳，这一能效水平低于任何已知的存储器件。存储单元尺寸预计为6F²。由于不需要刷新操作，其有效读取速度更快，功耗也更低。

不过，UltraRAM面临一个现实挑战——材料兼容性。其所用的三种III-V族材料（GaSb、InAs、AlSb）属于“6.1埃半导体族”，在硅晶圆厂中被视为污染物。Quinas设想了两种解决方案：一是将硅控制芯片与III-V族存储芯片进行键合；二是在III-V族晶圆上直接开发逻辑电路。

在产业化方面，Quinas已迈出实质性步伐。2025年，Quinas与化合物半导体晶圆供应商IQE完成了由Innovate UK资助的110万英镑联合项目，成功将化合物半导体层的制造从实验室规模升级到工业化工艺。该项目中，IQE开发了全球首个可扩展的锑化镓和锑化铝外延工艺。Quinas计划于2029年将UltraRAM推向市场，初期瞄准低产量、高价值的应用场景。此外，公司也在探索将UltraRAM用于神经形态计算和存内计算，这为该技术打开了除传统存储之外的另一条路径。

MRAM的制造工艺挑战

MRAM在量产过程中面临独特的工艺难题。Lam Research沉积与蚀刻高级副总裁Neeraj Rajan指出，MRAM图案化通常需要离子束刻蚀来精确定义磁性堆叠，因为传统等离子体刻蚀不足以处理这些材料。同时，这些器件受到后端热预算的严格限制，需要高度可控的低温化学气相沉积和原子层沉积工艺。

MRAM在技术演进上也有多个版本。Toggle MRAM是Everspin最早商业化的版本；STT MRAM是当前商业化版本，位单元更小；自旋轨道矩（SOT）MRAM则仍处于研究阶段。2025年已有128Kb SOT-MRAM芯片的演示，写入速度达5纳秒、读取速度15纳秒，耐久度超过10¹⁰次。STT MRAM的读取速度约10皮秒，但相比SRAM的皮秒级仍有一定差距。

关于MRAM对外部磁场的可靠性，业界也存在不同观点。英飞凌的Wiesner认为MRAM的磁化率是需要严肃考虑的问题，尤其是在强磁场环境中。而Everspin的Aggarwal则认为STT MRAM天然抗磁，其切换机制不依赖外部磁场，对杂散场的敏感性较低。

RRAM方面，也存在两种技术路径。导电桥RRAM（CBRAM）使用金属离子在电极间迁移形成导电细丝，涉及铜、银等元素，在代工厂中被视为污染物；氧化物RRAM（OxRAM）则使用与CMOS兼容的材料，通过氧空位迁移形成导电细丝。OxRAM在高可靠性方面通常更具优势，原因是其材料设置与代工厂的兼容性更好，并且在高温下具有更优异的数据保持能力。

市场格局与产业动向

从市场规模来看，嵌入式非易失性存储器市场增长势头强劲。2025年该市场估值约为47.4亿美元，预计2026年将增长至52.7亿美元，年复合增长率为11.73%，到2032年有望达到103.2亿美元。

主要晶圆厂已将这些技术纳入长期路线图。台积电的MRAM路线图层次分明：22nm MRAM已量产，16nm MRAM已就绪可供客户验证，12nm MRAM正在开发中。台积电还在验证MRAM和RRAM向5nm和6nm节点进一步扩展的可能性。RRAM方面，台积电已完成12nm消费级RRAM的技术认证，6nm节点也已进入开发阶段。三星和SK海力士也在加大嵌入式MRAM的生产力度，以应对物联网和移动AI应用需求的快速增长。

在具体应用方面，MRAM已在航空航天和汽车等恶劣环境中找到用武之地。Everspin首席执行官Sanjeev Aggarwal表示：“客户在商业应用中选择RRAM，在重视性能和可靠性的工业与汽车应用中选择MRAM。”Everspin作为唯一提供独立MRAM的厂商，其2026年第一季度总收入为1490万美元，其中MRAM产品销售额为1410万美元。公司还在推进高可靠性xSPI MRAM产品组合，64Mb器件已获得AEC-Q100 Grade 1车规级认证，128Mb和256Mb产品也在量产验证中。

RRAM方面，英飞凌已选择在28nm以上节点为其微控制器配备RRAM。英飞凌与台积电合作开发的RRAM版本在175°C高温下数据保持超过1000小时（相当于125°C下约8年、40°C下约20万年），支持25万次代码更改，读取时间仅15.2纳秒，工作温度范围覆盖-40°C至160°C。Weebit Nano公司的ReRAM技术也已授权给德州仪器等一线客户。

结语

总体来看，新一代非易失性存储技术的竞争格局正在形成：MRAM和RRAM已在先进制程嵌入式应用中站稳脚跟，各自在不同场景中发挥优势；FeRAM借助HZO材料和三维电容器架构突破可扩展性瓶颈后有望迎来新生；而UltraRAM则代表了一种更遥远但更具颠覆性的可能，其在神经形态计算方向的探索以及产业化进展也值得关注。PCRAM在这场竞争中已逐渐掉队。随着物联网、边缘AI、汽车电子等应用对低功耗、高可靠嵌入式存储的需求持续增长，这些新兴存储技术的商业化进程正在加速。
