一、摘要

•全球市场已进入 AI 驱动的第二轮加速期。 按 Yole 较窄、较连续的“先进封装服务收入”口径，全球市场从 2020 年约 300 亿美元增至 2024 年约 425 亿美元，2020—2024 年复合增速约 9%；2025 年约 475 亿美元。Yole 的季度监测宽口径则给出 2024 年约 477 亿美元，说明合理的 2024 年市场区间为 425亿—480亿美元。未来增长明显快于传统封装，2023—2029 年预测复合增速约 11%。

•亚洲掌握制造，北美掌握高价值设计与工具。 亚洲约占全球芯片组装测试活动的 90%，中国大陆和中国台湾的头部 OSAT 合计约占 2022 年 OSAT 市场的 80%；中国台湾 2024 年在全球封装测试产业中的份额约 50%。美国在 AI 芯片、CPU/GPU、EDA、核心设备和高端客户方面占优，但量产后道能力不足，正在用 CHIPS 法案和 NAPMP 重建本土先进封装。

•先进封装已从成本中心变成系统性能瓶颈。AI 加速器需要把 GPU/ASIC 与多堆 HBM 通过 2.5D 中介层、RDL 或硅桥连接。2023—2025 年 CoWoS 供给曾直接限制 AI 芯片出货。到 2025 年，Blackwell 等平台带动 CoWoS 面积和 HBM 单颗用量显著上升。

•技术主线从“封得更小”转向“系统级集成”。 未来五条主线是：2.5D 大尺寸封装、3D/混合键合、Chiplet 标准化、面板级封装、光电共封装（CPO）。竞争重点也从单一工艺转向芯片—封装—基板—散热—测试协同设计与量产良率。

•中国已形成全球领先的 OSAT 规模，但高端能力仍分层。 2024 年全球前十大 OSAT 中，中国大陆占四席；长电、通富、华天分别在 Fan-out、2.5D/3D、Chiplet、晶圆级封装等方向扩产。第三方咨询口径显示，中国先进封装市场从 2020 年 351 亿元增至 2024 年 698 亿元，复合增速 18.7%，显著快于全球。

•中美博弈已从“先进制程”外溢到 HBM、先进封装设备和跨境封装服务。 2024 年 12 月美国增加 HBM、24 类半导体设备及部分先进封装相关设备管制；2025 年取消在华外资晶圆厂部分免许可待遇；2026 年虽对 H200、MI325X 等改为个案审查，但对中国总部实体的全球许可要求仍在执行。先进封装能部分弥补前道制程差距，但无法替代先进逻辑、HBM、EDA、材料设备和量产良率。

•基准判断：未来 3—5 年将形成“全球技术标准与互联、制造体系加速双轨化”的格局。 中国将依靠庞大内需、国产 AI 芯片和政策资本推进 2.5D/3D、HBM 封装及设备材料国产化；美国及盟友将围绕 TSMC、Intel、Amkor、SK hynix、Samsung 和日本/欧洲设备材料商建立受控供应链。

•玻璃基板是有机基板在部分高性能应用中接近能力边界后出现的新型封装材料路线。 当 GPU 与多堆 HBM 组合封装持续放大，有机基板在尺寸稳定性、翘曲、超细互连和高频损耗等方面的压力上升，玻璃芯/TGV 因而成为候选方案。Intel、Samsung Electro-Mechanics、Absolics 及中国企业正在推进样品验证或产线建设；基准情景下，玻璃基板将先用于 GPU、HBM 组合封装、网络 ASIC 和 CPO 等高端场景，并与有机基板、硅中介层长期共存。

二、市场定义与统计口径

2.1 为什么不同报告的数字差距很大

先进封装没有统一商业统计边界，主要差异包括：

•是否把全部 Flip-Chip 和 Fan-in WLP 计入；

•是否包含测试收入、基板、晶圆凸点、TSV 前道加工；

•是按封装服务收入、设备销售额、晶圆等效面积还是终端芯片价值计算；

•2.5D/3D 中介层的前道硅加工是否计入封装。

因此，报告采用两层口径：

•核心口径： Yole “Status of the Advanced Packaging Industry”系列的封装服务收入，用于观察长期趋势；

•宽口径校验： Yole Advanced Packaging Market Monitor、上市公司材料及其他机构，用于给出区间。

Yole 早期说明其数值代表封装服务（assembly and test），不包括前道硅芯片加工；2019 年先进封装约 288 亿美元，并预计 2025 年达到 422 亿美元。Yole/SIA 公开材料

三、近五年全球市场规模

3.1 全球先进封装收入

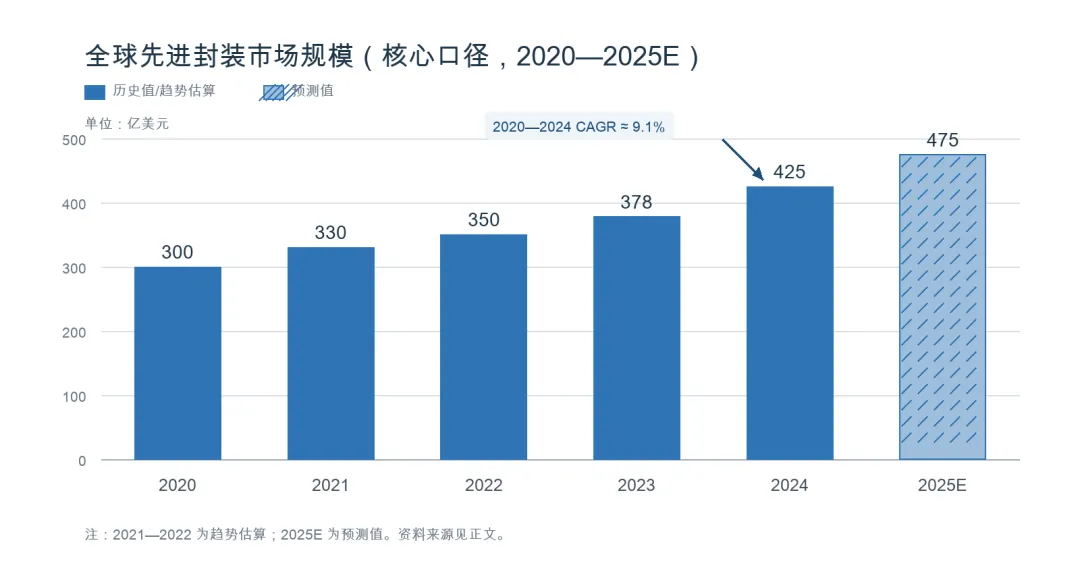

图 1 全球先进封装市场规模（2020—2025E）

资料来源：2023—2025 数据来自 Yole 数据的公开报道；宽口径 2024 年 477 亿美元及 2029 年 840 亿美元来自 Yole 2025 IMAPS 演示材料。2021—2022 为根据 Yole 2019—2025 连续口径和后续披露作的趋势估算，不应视为审计值。

结论： 2020—2024 年核心口径复合增速约 9%，2024 年合理市场区间为 425亿—480亿美元。Yole 预计 2023—2029 年市场从约 378 亿美元增至 695 亿美元，复合增速约 11%；季度监测宽口径对 2029 年给出的数字更高，约 840 亿美元。

3.2 结构变化

•2019 年 Flip-Chip 约占先进封装收入 83%，其基数最大，但增速低于 2.5D/3D、Fan-out 和嵌入式芯片。

•2019—2025 年早期预测中，2.5D/3D、嵌入式芯片、Fan-out 的收入复合增速分别约 21%、18%、16%，显著高于整体市场。Yole/SIA

•2024 年 Fan-out 和 2.5D 中介层合计约占宽口径先进封装收入 12%，但它们是 AI/HPC 增量价值最集中的部分。Yole IMAPS 2025

四、区域市场与供应链格局

关键数据：

•亚洲约占全球芯片组装测试活动的 90%；中国大陆和中国台湾的主要 OSAT 合计约占 2022 年 OSAT 市场的 80%。Deloitte 2024 半导体展望

•中国台湾封装测试产业 2023 年收入约 190 亿美元，2024 年全球份额估计约 50.1%；成熟业务较多转移到大陆和东南亚，而高端先进封装仍集中在台湾。PwC/ITRI

•先进封装的区域“收入归属”与“生产地点”并不一致：美国企业可能拥有设计/IP 和客户，但生产收入在中国台湾、韩国或东南亚实现。因此，本报告不把第三方报告的地区收入份额直接等同于产能份额。

五、技术发展路线

5.1 主要技术平台

5.2 2026—2030 年五条主线

•封装面积继续放大。 AI 芯片从单颗 GPU 走向多计算芯粒和更多 HBM，2.5D 中介层从 3.3 倍光罩尺寸向 5.5 倍及以上扩展。TSMC 已公开 CoWoS-S/R/L 三类路径，以硅中介层、RDL 中介层和局部硅互连满足不同面积与成本需求。TSMC CoWoS

•3D 从“微凸点堆叠”向混合键合演进。 互连间距降低带来更高带宽密度和更低能耗，但良率、污染控制、晶圆/芯片级测试及返修难度上升。IEEE 将混合键合视为突破 2D 缩放限制的重要 3D 集成技术。IEEE EPS

•Chiplet 由封闭生态走向部分标准化。 UCIe 3.0 在 2025 年发布，速率提高至 64 GT/s并加强管理功能，为跨厂商芯粒互连奠定基础；但机械尺寸、热设计、测试、良品责任和商业 IP 仍未完全标准化。UCIe Consortium

•面板级封装追求降本。 Yole 估算大尺寸面板相对 300 mm 晶圆有潜在 22%—28%成本优势，小面板约 10%—13%；但设备昂贵、面板尺寸未统一，翘曲和均匀性使理论成本未必能兑现。Yole IMAPS 2025

•封装、供电、散热和光互连成为一体化系统工程。 AI 负载使数据搬运和 I/O 功耗超过单纯晶体管缩放的重要性，液冷、背面供电、嵌入式电容、CPO 将与先进封装共同设计。

5.3 关键技术瓶颈

•大尺寸封装翘曲、热应力、热循环可靠性；

•多芯粒叠加后的累计良率和已知良品芯片（KGD）测试；

•高端 ABF 基板、超细线路 RDL、中介层和光罩尺寸限制；

•HBM 供应、TSV 堆叠和底层逻辑芯片；

•混合键合设备、表面处理、键合检测和量产吞吐；

•EDA 中的多物理场协同设计、信号/电源完整性和热仿真；

•商业模式：芯粒 IP 责任、跨厂商保修、良率损失分担。

5.4 玻璃基板：有机基板能力边界驱动的新型材料路线

有机基板仍是当前 GPU、CPU、ASIC 等高端芯片封装的主流材料，但随着 GPU 芯粒数量、HBM 堆数和封装面积持续增加，部分产品已接近有机基板在尺寸稳定性、翘曲控制、布线密度和高频电气性能方面的能力边界。玻璃基板并非为了全面取代有机基板，而是为了解决这些特定高性能应用中有机材料难以继续满足的要求而出现的新型材料路线，优先面向 GPU 与 HBM 组合封装、HPC、网络 ASIC 和 CPO。

本节所称“玻璃基板”主要指采用玻璃芯和玻璃通孔（TGV）的永久性封装基板，以及与之相邻的玻璃中介层技术，不包括仅用于临时承载晶圆的玻璃载板。需要特别说明：HBM 芯片内部仍以 TSV 堆叠等技术为主，玻璃基板主要服务于 GPU/ASIC 与多堆 HBM 的系统级组合封装，并非直接替代 HBM 堆栈内部的硅工艺。市场研究中常把玻璃芯封装基板、玻璃中介层、显示玻璃和临时载板混用，因此公开市场规模差异很大；在统一定义和大规模出货形成之前，本报告以产业里程碑和渗透情景判断为主，不给出伪精确的全球收入数字。

5.4.1 技术价值与适用场景

•弥补有机基板的大尺寸瓶颈。 有机材料在 GPU 与多堆 HBM 组合封装持续放大时，更容易出现热膨胀、翘曲和图形对准误差。玻璃在热循环中的尺寸变化更小、平坦度更高，更适合超大尺寸封装和更细线路。Intel 披露其玻璃芯方案可把图形畸变降低约 50%，并支持更大的封装尺寸。

•高密度垂直互连。 TGV 可缩短上下层互连路径。Intel 的研发目标包括最高约 10 倍通孔/互连密度和单位面积约 50%更多芯片内容；这些是厂商技术目标，不代表现阶段全行业平均量产水平。

•高频与光电集成。 玻璃介电损耗较低，并可形成不同深度空腔、嵌入无源器件或光学结构，适合高速网络 ASIC、CPO、射频和部分传感器应用。

•主要需求首先来自 GPU、HBM 组合封装与 AI/HPC。 大型 GPU/ASIC、多堆 HBM、Chiplet 和高速 SerDes 对封装面积、翘曲和 I/O 密度最敏感，因此数据中心 AI、HPC、图形和网络芯片将是首批高价值应用；有机基板能够继续满足的大多数中小尺寸封装不会因玻璃出现而快速切换，消费电子的大规模采用仍取决于成本。

5.4.2 全球产业进展与主要玩家

资料来源：Intel 玻璃基板公告、美国商务部 Absolics 项目、SKC 产能规划、Samsung Electro-Mechanics 玻璃芯计划、TOPPAN 玻璃基板、沃格光电 2024 年年报。

5.4.3 中国产业链机会与短板

中国的优势来自显示玻璃、PCB、面板加工、激光设备、湿法工艺和下游整机需求的交叉积累。沃格光电/湖北通格微已形成 TGV 玻璃基产品与小批量能力；天承科技在年报中披露面向 TGV 通孔金属化的电镀产品，并与头部厂商合作验证。这说明国产化已从单一玻璃加工延伸到孔金属化、线路和封装协同。

但“能做 TGV 样品”不等于“通过 AI 芯片封装认证”。中国企业需要补齐的关键环节包括：

•半导体级玻璃芯厚度、热膨胀系数和缺陷的一致性；

•高深宽比 TGV 的孔形控制、种子层覆盖、铜填充、附着力和可靠性；

•超细 RDL、面板级对准、翘曲控制、在线检测、缺陷修复及可追溯性；

•大尺寸封装与芯片、HBM、ABF 增层、散热和测试的联合设计；

•头部 CPU/GPU、网络 ASIC 客户通常持续数年的认证数据和量产良率证明；

•核心设备、材料配方、EDA/仿真和专利组合的自主可控。

对中国而言，现实路径是先在 CPO、网络模块、射频、传感器和国内 AI 芯片中获得可验证订单，再向超大尺寸 AI/HPC 主封装升级。政策支持应优先投入公共验证线、可靠性数据库和上下游联合开发，而不是只比较名义产能。

5.4.4 2026—2030 年未来预测

上述渗透率是本报告基于公司量产节点、客户认证周期以及 SEMI/TrendForce 对商业化时间判断作出的情景推算，不是第三方机构公布的市场份额。SEMI 在 2026 年发布的专题报告已把预测范围延伸至 2040 年；TrendForce 判断玻璃芯基板的大规模商业生产更可能在 2030 年后形成。综合来看，2026—2028 年的核心变量是“能否通过认证”，2029—2030 年才转向“能否规模降本”。

5.4.5 风险与战略判断

•玻璃脆性、边缘崩裂和搬运破损会侵蚀面板化的理论成本优势；

•TGV 钻孔/蚀刻、铜金属化、RDL 和组装良率必须同时达到量产要求，单项突破不足以形成稳定产品；

•面板尺寸、设计规则、测试方法和供应链责任尚未充分标准化，设备重复投资风险高；

•客户认证周期长，公开“建线”或“送样”不能直接等同于收入；

•有机基板、硅桥、RDL 中介层也在持续演进，玻璃的相对优势会随竞品进步而变化。

综合判断： 玻璃基板是 AI/HPC 超大封装和 CPO 的重要“期权型技术”，但不是短期通用替代方案。产业跟踪应优先看客户认证、稳定良率、有效出货面积和系统成本，而不是只看产能公告。

六、主要驱动市场

6.1 AI 数据中心与 HPC——最大增量

•AI 加速器必须在有限封装面积和功耗内连接更多计算芯粒与 HBM，直接拉动 CoWoS 类 2.5D、3D 堆叠、高端基板和高端测试。

•TrendForce 预计 2025 年 TSMC CoWoS 产能接近翻倍，Blackwell 平台将使 CoWoS-L 占比超过 CoWoS-S；B200 的 HBM 容量相对 H100 提高约 3—4 倍。TrendForce

•Micron 在 2025 年底预计 HBM 市场从 2025 年约 350 亿美元增至 2028 年约 1,000 亿美元，复合增速约 40%。该预测来自厂商，具有商业乐观偏差，但方向说明 HBM 与先进封装耦合正在加深。Micron 投资者材料

6.2 智能手机与消费电子——最大存量

•手机 AP、基带、射频前端、影像传感器大量使用 Fan-out、WLCSP、PoP 和 SiP。

•市场成熟、规模大、成本敏感，增长主要来自更高 I/O 密度、AI 端侧算力、多摄像头和射频频段增加，而非单纯出货量。

6.3 汽车电子——可靠性溢价

•ADAS、域控制器、智能座舱、功率器件和雷达带动 Flip-Chip、SiP、Fan-out、嵌入式芯片和功率模块。

•汽车要求更长寿命、更宽温区和可追溯性，导入周期较慢，但一旦定点，订单稳定性和认证壁垒高。

6.4 通信、网络与边缘计算

•800G/1.6T 网络、交换 ASIC、5G/6G 射频和边缘 AI 需要高带宽、低延迟和更小体积，推动 2.5D、Fan-out、CPO、天线封装。

6.5 工业、医疗、AR/VR 与传感器

•需求更碎片化，SiP、晶圆级封装、MEMS/CIS 3D 堆叠和异质集成价值较高，通常看重定制化、可靠性和小型化。

七、主要玩家与竞争格局

7.1 全球主要企业

Yole 2024 年公开资料将 ASE、Amkor、TSMC、Intel、JCET 列为先进封装收入前五。eeNews Europe/Yole

7.2 OSAT 市场排名（2024）

全球前十大 OSAT 2024 年合计收入约 415.6 亿美元，同比增长 3%。其中：

•ASE：185.4 亿美元，约占前十收入 44.6%；

•Amkor：63.2 亿美元；

•长电科技：50 亿美元，同比增长 19.3%；

•通富微电：33.2 亿美元，同比增长 5.6%；

•中国大陆共有长电、通富、华天、智路封测四家进入前十。

资料来源：TrendForce 2024 全球 OSAT 排名。该份额是“前十企业合计”中的占比，不是整个封装市场份额。

八、中国先进封装产业发展

8.1 市场规模

2020—2024 年复合增速为 18.7%。第三方咨询预计 2029 年可达 1,705 亿元，2024—2029 年复合增速 19.6%。数据来自拟上市文件引用的 Yole/Frost & Sullivan，属于商业咨询口径，且与全球 Yole 口径未必完全一致，因此不应用 698 亿元直接计算中国全球份额。香港交易所文件，第 86 页

作为更宽的产业参照，中国大陆整体封测市场 2022 年约 2,995 亿元；先进封装只是其中增长更快的一部分。上市公司年报引用的行业数据

8.2 产业链图谱

封测/制造：

•长电科技： 2024 年收入约 359.6 亿元，先进封装相关收入占比超过 72%；XDFOI 多维扇出平台已量产，晶圆级封装与高端测试在四季度满产。长电科技 2024 年报发布

•通富微电： 2024 年全球 OSAT 第四，与 AMD 的两家合资公司承担 CPU/GPU 等产品的封装测试；AMD 2024 年向相关合资企业采购约 17 亿美元服务。AMD 10-K

•华天科技： 已布局 SiP、FC、TSV、Bumping、Fan-out、WLP、3D；2024 年收入 144.6 亿元，同比增长 28%，晶圆级封装量同比增长 38.6%。华天科技 2024 年报

•其他： 智路封测、甬矽电子、盛合晶微、晶方科技、颀中科技等分别在高端封测、倒装/晶圆级、Fan-out、CIS/MEMS、显示驱动封测等细分布局。

晶圆制造、设计与终端拉动：

•中芯国际、华虹等提供逻辑/特色工艺晶圆；华为海思、寒武纪、海光、壁仞、摩尔线程及互联网厂商自研芯片构成先进封装潜在需求；

•长鑫存储、武汉新芯等推进高带宽存储相关技术，为国内 AI 芯片与 HBM 封装协同提供基础，但代际、良率和规模仍与全球领先者存在差距；

•新能源汽车、通信设备、手机和安防/工业电子为国产封装提供大规模验证市场。

材料与设备：

•深南电路、兴森科技、珠海越亚等推进封装基板；华海诚科等发展环氧塑封料；国内电镀化学品、引线框架、底填和焊料供应商加速验证；

•北方华创、中微公司、盛美上海、华海清科等前道/中道设备能力可向 TSV、RDL、清洗、电镀、CMP 等环节延伸；但高精度混合键合、先进贴片、量测检测、减薄切割的高端产线仍较依赖海外设备。

8.3 中国的竞争优势

•全球前三/前十 OSAT 的规模、客户管理和量产经验；

•最大的电子制造与终端应用市场，手机、通信、汽车、工业客户集中；

•完整的晶圆制造—封测—PCB/基板—整机产业链和工程师供给；

•地方政府、产业基金、税收和进口优惠形成长期资本支持；

•外部限制促使国内芯片设计公司更早与封装厂协同开发，缩短国产方案验证周期。

8.4 关键短板

•高端量产差距： 超大尺寸 2.5D、逻辑 3D、亚 10 微米混合键合的稳定良率和规模经验不足；

•HBM 短板： 先进 DRAM 工艺、TSV、高层堆叠、底层逻辑芯片和客户认证需同时突破；

•设备与材料： 高精度键合/贴片、量测检测、高端 ABF 基板材料和部分化学品仍依赖海外；

•EDA/IP 生态： 多芯粒协同设计、多物理场仿真、高速接口 IP、跨厂商 KGD 标准仍弱；

•盈利结构： 大陆 OSAT 总体仍有较多成熟封装业务，高端收入占比和利润率与 TSMC 高端封装不可直接相比；

•国际客户与合规： 出口管制、实体清单和客户“去风险”可能限制设备采购、技术合作和境外先进芯片订单。

8.5 政策与资本

•2020 年国务院政策明确支持高端封装测试、关键装备材料和创新平台；符合条件的封装测试企业可享所得税和进口设备优惠。国务院国发〔2020〕8号

•2026 年优惠清单继续明确覆盖先进封装测试、封装载板等关键材料企业。国家发改委

•国家集成电路产业投资基金三期于 2024 年注册成立，注册资本 3,440 亿元；其资金并非全部投向封装，但将强化制造、设备、材料和先进封装的协同融资环境。中国经济网

九、中美在先进封装领域的博弈

9.1 博弈逻辑

先进封装的战略价值来自三点：

•它可在不完全依赖单片最先进制程的情况下，用 Chiplet 和异质集成提升系统性能；

•AI 芯片离不开 HBM、2.5D/3D、高端基板和先进测试，封装成为计算能力的“闸门”；

•封装位于前道与终端之间，涉及芯片版图、客户 IP、供应链安全和军民两用技术。

因此，美国的策略是“限制中国获得前沿计算能力和形成自主量产工具链，同时把先进封装产能迁回美国或盟友”；中国的策略是“用市场、资本和国产采购建立全栈供应链，并以 Chiplet/系统优化降低先进制程受限的影响”。

9.2 美国政策演进

主要依据：BIS 2024 年 12 月规则说明、BIS 2025 年 VEU 调整、BIS 2026 年许可政策、BIS 2026 年 5 月执法指引、美国参议院 MATCH Act 介绍。

9.3 美国“补短板”政策

•CHIPS for America 的国家先进封装制造计划（NAPMP）在 2024 年提出最高约 16 亿美元研发竞争资金，覆盖材料/基板、设备、芯粒连接、设计和试验线。美国商务部

•Amkor 亚利桑那先进封装项目、Intel 新墨西哥/亚利桑那项目以及 TSMC 美国扩张，意在把先进晶圆制造与后道重新配套。美国优势是客户、IP、设备和资本，弱点是成本、量产人才与本地供应商密度。

•2026 年政策执行节奏存在政府换届后的预算和优先级不确定性，因此“已授权/已宣布”不能等同于“按期形成量产”。

9.4 中国的应对与实际效果

•加大国产化采购。 外部断供风险使芯片厂愿意采用性能略弱但可持续供货的国产设备、材料和芯片，解决过去国产产品“缺首台验证”的问题。

•以前后道协同弥补节点差距。 采用多芯粒、较成熟节点、先进封装、存储分层和软件优化，可提高系统性能/良率并降低大单片成本。

•扩展本土 AI 生态。 国产加速器、RISC-V、互连、服务器、液冷和整机共同优化，以系统可用性替代单芯片参数竞争。

•加强产业资本和税收支持。 大基金三期、地方基金、先进封装税收优惠和政府采购形成长期需求。

CSIS 2026 年研究认为，管制短期限制了中国获得最前沿芯片和设备，但也加速了国产设备采用；其估计中国国产半导体设备在国内市场的份额从 2024 年约 25%升至 2025 年约 35%，刻蚀和薄膜沉积进展尤其明显。CSIS

9.5 先进封装能否“绕过”先进制程封锁

答案是：能缓解，不能替代。

•能缓解：把大单片拆为多个较小芯粒可提高晶圆良率；模拟、I/O、缓存可使用成熟节点；高密度互连可提升带宽和能效；系统软件可针对硬件优化。

•不能替代：计算芯粒本身的晶体管密度、功耗和频率仍取决于前道制程；高性能 AI 系统还需要 HBM、先进 EDA/IP、高端基板、设备、良率和软件生态。

•经济边界：多芯粒会增加封装面积、测试、散热和供应链复杂度。当前道差距扩大时，封装补偿的边际成本会快速上升。

9.6 未来三种情景

十、趋势判断与企业战略启示

10.1 2026—2030 年判断

•全球先进封装有望维持约 10%—12%的收入复合增速，高端 2.5D/3D、混合键合、HBM 后道和 CPO 增速更高；

•AI 封装的价值量增长将快于 AI 芯片数量增长，因为单封装面积、HBM 堆数、基板层数和测试复杂度同步上升；

•TSMC 在高端 AI 封装的领先地位短期难以动摇，但 ASE、Amkor、Intel、Samsung 和中国头部 OSAT 将承接外溢与第二供应源需求；

•先进封装从 OSAT 主导转为 Foundry、IDM、OSAT、EDA、基板厂共同竞争，行业边界继续模糊；

•地缘政治将使“本地晶圆厂+本地先进封装”成为补贴项目的标准组合，全球平均成本上升但供应链冗余增加；

•中国市场增速有望继续高于全球，但高端收入占比、良率、设备材料和国际客户决定增长质量。

10.2 对中国企业的优先级建议

•优先建立量产平台，而非追逐技术名词。聚焦 2.5D RDL/硅桥、Fan-out、HBM 后道和混合键合中 1—2 条可形成稳定良率的路线。

•绑定锚定客户共研。 与国产 GPU/ASIC、存储、服务器和汽车客户从架构阶段共同定义封装，建立长期工艺锁定。

•补齐测试和 EDA。 多芯粒产品的利润和交付能力越来越取决于 KGD、系统级测试、多物理场仿真与良率数据闭环。

•建立“设备—材料—工艺”联合验证线。 国产设备单点突破若没有材料配方和客户量产验证，难以形成稳定替代。

•控制扩产节奏。 AI 需求强但客户集中，CoWoS 类产线资本强度高；应通过预付款、长期协议或客户共投降低周期风险。

•把合规作为产品能力。 建立客户、最终用途、ECCN、设备来源和 IP 归属数据库，避免跨境业务因管制升级突然中断。

十一、风险提示

•统计口径风险： 各机构市场数字不可直接相加或计算份额；

•AI 投资周期风险： 云厂商资本开支或模型效率变化可能使高端封装短期过剩；

•技术良率风险： 大尺寸 2.5D、HBM 和混合键合的收入增长不等于利润增长；

•供应链风险： HBM、ABF 基板、先进设备和关键材料任一短缺都可限制出货；

•地缘政策风险： 美国规则、盟友协调、中国反制与客户去风险均可能快速变化；

•客户集中风险： NVIDIA、AMD、Apple、头部 CSP 对部分先进封装平台具有极强议价能力；

•资本开支风险： 新产线折旧高、验证慢，若技术路线切换或需求推迟，利用率压力显著。
