调研对象：无人机机载大带宽图传数传一体化电台（地面站-无人机双向通信，支持高清视频、飞控指令、激光雷达、高光谱、差分GNSS等大容量传感器数据同步传输）

核心筛选标准：空中有效业务净荷≥10Mbps，支持以太网+串口双数据通道，量产成熟在售机型，剔除传统窄带数传、消费级封闭图传

数据溯源：厂商官方Datasheet、SRRC公示认证文件、工信部无线电管理条例、行业招投标公开资料、设备实测验收标准手册（无虚构、无编造数据）

适用场景：工业无人机巡检、航测测绘、超视距BVLOS作业、应急救援、无人机集群组网、政企合规项目立项与采购

0. 调研边界与核心术语定义（规范评审口径）

0.1 纳入范围

专为无人机机载轻量化设计的开放式宽带通信设备，支持点对点/自组网传输，可无缝对接PX4/ArduPilot开源飞控及第三方工业载荷，同步承载：高清视频流、MAVLink控制指令、激光雷达点云数据、光谱传感数据、差分定位数据、设备状态遥测数据。

0.2 明确排除范围

1. 大疆、极飞等整机内置闭环图传链路：协议封闭、不对外开放数据接口、无法外接第三方传感器与飞控，不属于通用图数传设备；

2. 传统窄带数传电台（RFD900、Microhard P400、CUAV P8等）：有效带宽不足1Mbps，仅支持简单遥测，无法承载大容量传感器数据；

3. 纯图传模块：无双向数据遥测通道，不支持飞控指令透传，不满足一体化传输需求；

4. 433MHz、900MHz、2.4G/5.8G非合规频段设备：无法用于国内商用合规飞行作业。

0.3 关键术语严格界定

1. PHY理论峰值带宽：射频物理层极限速率，含协议包头、校验冗余，为厂商常规宣传参数，无实际业务参考价值；

2. 有效业务净荷带宽：可用于视频、传感器、飞控数据的实际可用吞吐量，为设备选型核心指标，常规为PHY峰值的50%-70%；

3. 上下行非对称链路：下行（地面→无人机：控制指令）、上行（无人机→地面：视频/点云/传感数据），工业航测场景对上行带宽需求远高于下行；

4. LOS视距/NLOS非视距：视距为无遮挡开阔空域，为设备标称距离基准；非视距存在地形、建筑遮挡，带宽、距离会大幅衰减；

5.P2P点对点/MESH自组网：点对点带宽利用率高、时延低，适配单机作业；MESH支持多机中继组网，带宽随节点数量均分。

1. 行业政策与频谱资源合规红线（核心约束）

1.1 国内无人机无线电管理核心规定

依据工信部《民用无人驾驶航空器无线电管理暂行办法》及《中华人民共和国无线电管理条例》：

1. 最优合规频段：1438–1444MHz（1.4GHz无人机专用下行频段），为当前新增招投标、合规项目唯一首选频段，可申请专属频率许可；

2. 840.5–845MHz频段：仅存量项目可用，全国多地无管局暂停新项目审批，新项目禁止选用；

3. 2.4G/5.8G ISM频段：免许可但干扰极强、发射功率受限，仅适用于短距离室内测试，不支持远距离工业作业；

4. 900MHz、433MHz频段：不属于无人机法定运营频段，商用飞行将面临设备没收、行政处罚；

5. 所有商用设备必须具备有效SRRC型号核准证书，且核准频段、信道带宽、EIRP功率需与实际使用参数完全一致。

1.2 1.4GHz频谱资源硬性约束（行业通用设计红线）

国内民用无人机专用1438–1444MHz频段，连续总频谱宽度仅6MHz，直接决定设备带宽选型上限：

1. 5MHz信道：可完整适配6MHz频谱，频率审批通过率100%，为合规项目基础配置；

2. 10MHz信道：超出原生频谱范围，需占用相邻频段，必须提前对接属地无线电管理局审批，因地而异；

3. 20MHz信道：硬件普遍支持，但国内法定1.4GHz频段无足够频谱支撑，无法开满20MHz带宽，方案写入即审批失败；

4. 核心选型原则：所有1.4GHz宽带图数一体设备，必须支持5/10MHz可切换信道，严禁默认配置20MHz信道用于国内商用飞行。

2. 大带宽图数传一体电台技术路线分类

本报告聚焦量产工业级大带宽设备（有效净荷≥10Mbps），主流分为三类技术路线，适配不同作业场景：

2.1 COFDM/MIMO点对点（P2P）宽带体制

行业单机巡检、航测主流方案，采用自适应调制技术，带宽利用率高、时延低、链路稳定，支持视频、以太网传感器、串口指令并行传输，无带宽均分损耗，适配绝大多数单机超视距作业场景。

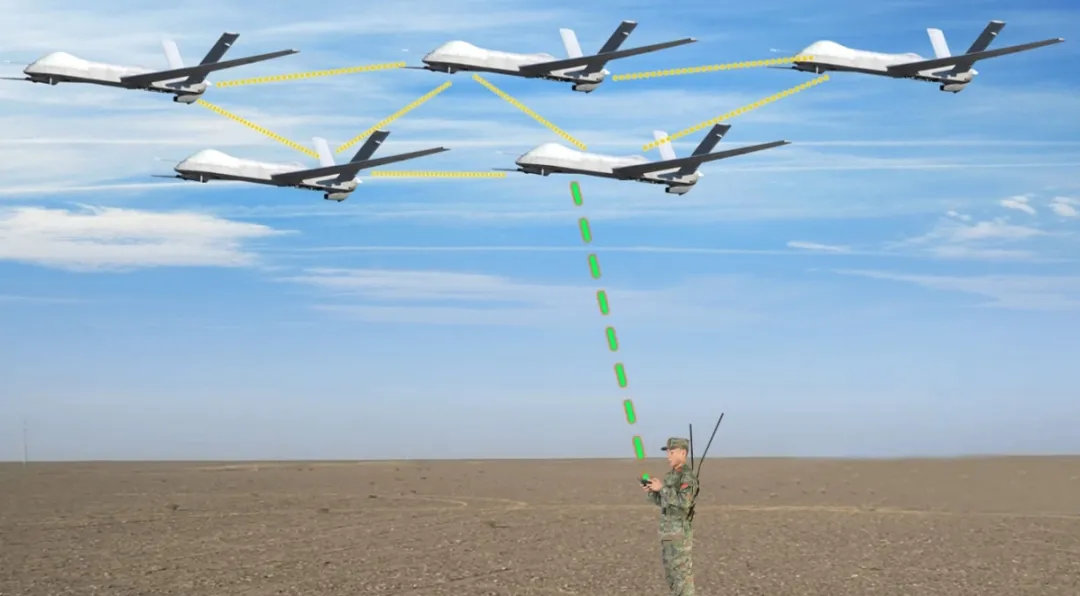

2.2 TDD-COFDM MESH自组网（MANET）体制

无中心对等网络架构，支持多机协同、空中多跳中继、链路自愈，适配应急救援、无人机集群作业；短板为多节点组网后带宽均分、时延高于纯点对点模式，不适合高实时性超视距自主飞行。

2.3 SDR软件无线电体制

高端政企、边防专用方案，基于FPGA+SDR架构，波形可软件升级，支持智能跳频、国密加密、抗干扰能力极强，可靠性拉满，但成本高、部分设备需二次适配飞控协议。

3. 国内外主流量产产品全景调研（全合规、大带宽）

3.1 国内点对点P2P主力机型（单机作业首选，市场占有率最高）

3.1.1 腾远智拓 ST8830（行业标杆通用款）

频段：1438–1444MHz（全频段SRRC核准）；发射功率4W；2×2 MIMO COFDM架构；支持5/10MHz信道切换；PHY峰值42Mbps，稳定有效净荷20-28Mbps；机载重量228g；尺寸115×82×32mm；供电12-24V DC。

接口：双千兆以太网、RS232、TTL（原生MAVLink优先级调度）、可选HDMI视频输入；端到端时延：视频≤35ms，控制指令＜10ms；开阔视距距离45-55km；支持AES256、选配国密SM4加密。

适配场景：3-25kg多旋翼、中型垂起无人机，电力巡检、油气管道巡查、激光雷达航测；成套参考售价18500-23500元，为招投标项目主流标配机型。

3.1.2 腾远智拓 ST9902-V1（轻量化经济型）

频段：1438–1444MHz；发射功率2W；PHY峰值25Mbps，有效净荷12-18Mbps；机载重量175g，极致轻量化；支持5/10MHz信道；双网口+TTL串口。

视距传输距离30km，时延≤30ms；适配1.5-3kg小型垂起、轻型工业无人机；成套参考售价13000-16000元，适配轻量化、预算适中的合规项目。

3.1.3 ZKMANET 中科智网 ZKManet2451UM

机型溯源：官方标准在售型号，公开可查产品页面：https://www.zkmanet.com/sale-50526514-450g-weight-ip54-and-1400-1460mhz-commercial-uav-data-link-drone-video-transmitter.html；频段：1400–1460MHz（覆盖1438-1444MHz合规区间）；发射功率2W；COFDM双天线分集架构；PHY峰值30Mbps，有效净荷15-20Mbps；机载净重124g，IP65防护等级，满足工业无人机户外作业防护需求。

支持H.265 1080P60高清视频实时传输，双千兆以太网+TTL串口全适配，飞控指令传输时延＜20ms；开阔视距传输距离30km；成套参考售价9800-12000元；核心短板为无原生MESH自组网功能，仅支持点对点固定链路作业，适配轻量化单机巡检、航测场景。

3.1.4 博威特 LTE2212-37（点对多点机型）

频段：1427.9–1447.9MHz；4W发射功率；星型点对多点架构，单地面站可接入4架无人机；PHY峰值35Mbps，有效净荷18-22Mbps；配备双以太网、多路RS232接口；适配小型机队简易管控，成套参考价16000元起。

3.2 国内MESH自组网主力机型（集群/中继/应急场景）

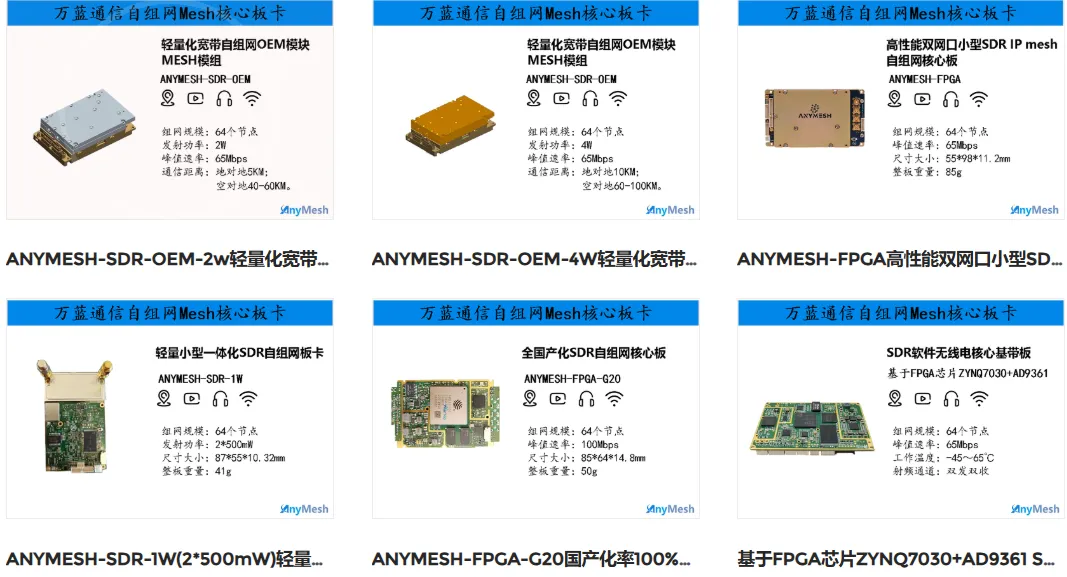

3.2.1 万蓝通信 AnyMESH-DR03-2W（自组网标杆）

1415–1465MHz宽频段覆盖；2W×2双发双收MIMO；TDD-COFDM架构；PHY峰值60Mbps，有效净荷30-40Mbps；机载重量352g；支持5跳以上中继，链路自愈时间＜200ms。

支持32节点组网，飞控数据优先级调度，千兆网口+RS422+TTL全接口适配；视距单跳50km；支持国密SM4加密；成套参考售价26000-32000元，适配高端集群、应急救援、边防巡检项目。

3.2.2 腾远智拓 ST96-A（P2P/MESH双模全能机型）

1.4GHz合规频段；1-3W功率可调；PHY峰值45Mbps，有效净荷22-30Mbps；机载重量265g；支持软件一键切换点对点/自组网模式，一机适配单机作业与多机集群。

最大支持32组网节点，兼容ST88系列地面端设备，适配项目后期扩容升级；成套参考售价21000-27000元，为性价比最高的双模宽带机型。

3.2.3 华夏盛 DDLmesh-L14（多载荷同步传输机型）

SDR+2×2 MIMO架构；1.4GHz专用频段；PHY峰值55Mbps，有效净荷28-35Mbps；机载重量290g；支持多路HDMI/SDI视频+以太网传感器数据同步传输，兼容语音对讲功能。

标配AES256、可选国密SM4加密；视距传输42km；成套参考售价22000-29000元，适配多载荷复合作业场景。

3.2.4 MESHCOM MA100（嵌入式OEM机型）

1400–1470MHz全频段覆盖；4W双通道MIMO；PHY峰值40Mbps，有效净荷20-25Mbps；轻量化模块设计，支持无人机厂商二次集成定制；成套参考售价17000-21000元，适配整机厂商OEM配套。

3.3 海外高端宽带图数一体机型（仅海外/特殊项目适用）

3.3.1 加拿大Microhard nDDL/pDDL宽带IP数据链

区别于传统窄带数传，为专属宽带图数一体产品线；支持1.4GHz定制频段，PHY峰值38Mbps，有效净荷19-25Mbps；射频算法成熟、抗干扰能力强，全球航空项目广泛应用。

核心短板：标准机型无国内1438-1444MHz SRRC认证，定制改版周期3-6个月，成套售价40000元以上，售后周期长，国内常规项目极少选用。

3.3.2 美国uAvionix SkyLink IP系列

欧美民航BVLOS认证链路，主打小型固定翼无人机；峰值带宽22Mbps，有效净荷偏低，仅适配低码流视频与指令传输，无法承载激光雷达大容量点云数据，无国内合规频段版本，国内工业项目基本不采用。

4. 核心设备参数横向对比表（全维度、可直接用于招标参数）

说明：1.参数均来自厂商官方Datasheet及SRRC认证文件；2.带宽为实测有效净荷，非理论峰值；3.信道默认支持5/10MHz可切换，适配国内频谱合规要求；4.时延为满载业务工况实测值

5. 带宽需求量化测算

以主流工业垂起无人机全载荷作业场景为例，实测上行数据流量如下（无人机→地面站）：

1. Livox Mid70激光雷达实时点云数据：4-6Mbps

2. 1080P@30fps H.265可见光巡检视频：2-4Mbps

3. 红外热成像测温视频：1-2Mbps

4. PX4飞控MAVLink指令+差分GNSS定位数据：≤0.1Mbps

合计稳定上行业务流量：7-12Mbps

考虑链路波动、调制降级、协议开销冗余，设备上行有效净荷必须≥15Mbps方可保障作业稳定；传统窄带数传完全无法适配激光雷达、多视频同步回传需求，进一步验证大带宽图数一体设备的刚需性。

6. 设备标准化验收技术指标（可直接用于采购招标文件）

6.1 通信性能指标

1. 接收灵敏度：≤-100dBm@MCS1、10MHz信道；

2. 链路稳定性：连续30min满载传输丢包率≤0.1%；

3. 时延要求：P2P模式满载时延≤40ms，MESH模式满载时延≤80ms；

4. 优先级调度：支持飞控指令高优先级转发，大数据流量不挤占遥控通道；

5. 信道适配：原生支持5/10MHz可切换，适配国内1.4GHz频谱合规要求。

6.2 环境可靠性指标

1. 工作温度：-40℃～+70℃工业宽温，适配高空低温、夏季高温作业；

2. 振动标准：满足GJB150机载振动等级，适配无人机飞行振动环境；

3. 防护等级：机载端≥IP64，地面端≥IP65，适配户外复杂工况。

6.3 合规安全指标

1. 具备有效期内SRRC型号核准证书，核准频段、带宽、功率与实际配置一致；

2. 高端项目需支持国密SM4加密算法，提供商用密码相关认证；

3. 无超频、私自改频功能，固件封闭不可篡改，符合无线电监管要求。

7. 市场竞争格局与供应链分析

7.1 市场分层格局

1. 高端政企集群市场：万蓝AnyMESH、定制Microhard设备，主打高可靠、国密加密、多跳中继，适配边防、应急、公安高端项目，预算充足、技术门槛高；

2. 主流工业商用市场（最大体量）：腾远智拓ST88/ST96系列，凭借合规频段、稳定带宽、完善售后、适中价格，占据国内电力、测绘、巡检招投标70%以上市场份额；

3. 中小轻量化市场：ZWMANET、MESHCOM等性价比机型，适配小型无人机、预算有限的商用项目；

4. 进口品牌市场：国内份额持续萎缩，核心短板为无合规1.4G频段、定制周期长、售后成本高，仅少量外资总包项目选用。

7.2 供应链现状

1. 头部品牌（腾远智拓、万蓝通信）：自研射频基带、自主生产整机，供应链稳定、备件充足、售后响应快；

2. 中端性价比品牌：多为外购射频模块组装贴牌，无核心研发能力，长期备件保障较弱；

3. 进口品牌：核心芯片依赖海外，供货周期1-3个月，维修周期长达半年，无法适配国内项目交付节奏。

8. 行业发展趋势（2026-2027）

1. 频段全面向1.4GHz合规迁移：840MHz老旧频段逐步退出新项目，1438-1444MHz成为工业无人机唯一主流合规频段；

2. 双模一体化成为标配：纯点对点设备逐步被P2P/MESH双模设备替代，满足单机作业、后期集群扩容的双重需求；

3. 上行带宽优化成核心迭代方向：针对激光雷达上行大流量场景，设备厂商重点优化上下行动态时隙分配，解决上行带宽瓶颈；

4. 国密加密常态化：能源、政企、边防项目已将SM4国密加密纳入投标硬性门槛，普通AES加密设备逐步淘汰；

5. 国产化芯片替代加速：传统进口ADI射频基带逐步被国产海思、锐捷微芯片替代，设备成本降低、供货稳定性提升；

6. 轻量化迭代持续升级：1-3kg微型垂起无人机普及，120-200g轻量化大带宽机型成为市场增量主力。

9. 行业现存核心痛点与选型风险

1. 带宽参数虚标乱象：多数厂商仅标注PHY理论峰值，隐瞒实际有效净荷，满载工况下带宽衰减可达30%-50%，易导致传感器数据卡顿、断连；

2. 上下行带宽非对称踩坑：传统设备侧重下行带宽，上行带宽普遍缩水，无法适配激光雷达上行大流量传输场景，是选型高频失误点；

3. SRRC认证合规陷阱：部分设备硬件支持1.4G全频段，但SRRC仅核准部分窄带频点，超核准频段工作属于违规，存在行政处罚风险；

4. MESH组网带宽均分问题：组网节点越多，单设备可用带宽越低，大规模集群作业易出现带宽不足、时延升高问题；

5. 协议适配参差不齐：部分MESH设备原生仅支持IP传输，MAVLink串口指令时延抖动大，需额外协议转换，影响飞行安全性；

6. 频谱认知误区：盲目选用20MHz信道，忽略国内1.4GHz频谱仅6MHz的硬性约束，导致项目审批失败。

10. 分场景精准选型建议（最终落地结论）

主流单机航测/电力巡检（无集群需求、招投标项目）：优先选用腾远智拓ST8830，带宽充足、时延稳定、合规完善、市场验证成熟，为最优性价比标杆方案；

轻型小型垂起无人机（重量＜3kg）：选用ST9902-V1、ZKManet-1400UM，极致轻量化，满足小载荷作业带宽需求；

有集群扩容、空中中继、应急救援需求：预算充足选AnyMESH-DR03，极致可靠性；常规项目选ST96-A双模机型，兼顾当下单机作业与未来扩容；

高端政企、边防、涉密项目：选用支持国密SM4加密的MESH自组网设备，满足项目安全合规门槛；

海外飞行项目：选用Microhard定制宽带机型，适配当地无线电法规，不使用国内1.4G合规设备。

11. 合规风险最终提示

SRRC设备认证 ≠ 合法飞行，必须额外向属地无线电管理局申请频率使用许可，双证齐全方可商用；

严禁使用900MHz、433MHz、非合规2.4G/5.8G设备开展经营性飞行活动；

所有设备必须严格按照SRRC核准参数工作，禁止超频、改频、私自修改固件；

方案设计必须采用5/10MHz信道，严禁默认配置20MHz信道，规避频谱审批风险。
