市场口径：有机IC封装载板＋硅中介层＋玻璃中介层
重要提示
本报告基于公开资料和研究机构数据整理。扩展总量仅计有机IC载板和独立中介层价值，不计晶圆、芯片、HBM、RDL中介层及完整先进封装服务收入；中国中介层规模为情景估算。预测不构成投资建议。
结论
201亿美元 2025全球扩展口径 有机载板149亿＋中介层52亿 | 328亿元 2025中国需求估算 有机载板275亿＋中介层约53亿 | 11.8% 全球2025—30 CAGR 2030F约351亿美元 | 728亿元 中国2030基准情景 中介层增量为模型估算 |
核心判断 扩展口径后，2025年全球市场约201亿美元，其中有机IC载板约占74%、硅中介层约占25%、玻璃中介层不足1%。AI/HPC带动的不只是FC-BGA载板，还包括承载逻辑芯片与HBM的硅中介层；玻璃中介层则处于导入期，短期规模小、长期选择权高。 |
1.全球扩展市场由2025年约201亿美元增至2030年约351亿美元，复合增速约11.8%。其中有机IC载板149亿→250亿美元，硅中介层约51亿→98亿美元，玻璃中介层约1.4亿→2.7亿美元。[1][2][17][18]
2.扩展口径不等于先进封装总市场：CoWoS/2.5D封装服务、晶圆、逻辑芯片、HBM和封测收入均被剔除，仅保留中介层本体或其专门市场口径，避免重复计算。
3.中国大陆2025年扩展需求基准估算约328亿元，合理区间约312—343亿元；2030年基准约728亿元，区间约705—757亿元。275亿元和596亿元仍是可追溯的有机载板基准，中介层增量为情景模型。[3]
4.定价权的真正载体是“已认证的高良率产能”。硅中介层和AI/HPC高端FC-BGA最强；玻璃中介层当前以联合开发、NRE和项目报价为主，尚未形成稳定行业ASP。
5.中国大陆有机载板进入规模化验证；硅中介层由盛合晶微等推进2.5D量产，玻璃中介层处于TGV、金属化和客户验证阶段。产业阶段和财务可比性差异很大，不能只看名义产能。[4][5][6][21][22]
备注： ① 有机载板市场；② 独立硅/玻璃中介层市场；③ 完整2.5D/3D先进封装服务市场；④ 中国大陆需求与中国大陆企业产值。扩展总量只做①＋②，不做①＋③。中国中介层因常被打包在晶圆级制造与封装服务中，采用区间和基准情景而非伪精确值。 |
目录
01 | 研究口径与方法 从有机载板扩展至硅/玻璃中介层，并建立防重复计算边界 |
02 | 全球市场：规模、周期与应用 201亿美元扩展市场，AI/HPC引领中介层与FC-BGA增长 |
03 | 竞争格局与主要玩家 载板厂、晶圆厂/先进封装厂与玻璃材料/TGV厂并存 |
04 | 定价权：谁能涨价、为什么 认证、良率、材料与客户集中度共同决定 |
05 | 中国市场：需求、应用与产业格局 有机载板基准＋中介层情景，需求增速快 |
06 | 中国企业与国产化路径 有机载板规模化、硅中介层量产、玻璃中介层验证 |
07 | 展望、风险与行动建议 三种情景、跟踪指标及行业交流议题 |
08 | 附录：数据表与来源 核心数据口径、参考资料 |
01 口径与方法
1.1 产品定义：载板与中介层的扩展口径
本报告将“基板”定义为芯片封装内部的互连承载结构，包括有机IC封装载板，以及位于裸芯片与有机载板之间的硅中介层、玻璃中介层。三者均承担高密度互连与机械支撑，但材料、制造主体、计价方式和产业成熟度不同，因此先分项、再汇总。
纳入范围 | 典型材料/结构 | 主要用途 | 2025全球规模 |
有机IC封装载板 | ABF/BT增层；FC-BGA、FC-CSP、CSP/WB、SiP/ETS | CPU/GPU/ASIC、移动、存储、汽车、工业 | 约149亿美元 |
硅中介层 | 硅晶圆＋TSV＋亚微米/微米级RDL，可含无源器件 | AI/HPC逻辑芯片＋HBM、网络ASIC、Chiplet | 约51亿美元 |
玻璃中介层 | 超薄玻璃＋TGV＋金属化/RDL，晶圆或面板形态 | CPO/射频、MEMS、超大尺寸2.5D/3D封装 | 约1.4亿美元 |
汇总公式 扩展市场规模＝有机IC封装载板销售额＋独立硅中介层价值＋独立玻璃中介层价值。若中介层由晶圆厂/OSAT与封装服务打包报价，只抽取中介层专门市场口径，不叠加整套先进封装服务收入。 |
1.2 明确排除项与防重复计算
·普通刚性/柔性PCB：即使应用于服务器或汽车，也不计入封装基板市场。
·引线框架、陶瓷封装基板、散热基板：除非来源将其明确并入“IC substrate”，否则不纳入主口径。
·RDL中介层、硅桥/局部互连、晶圆级重布线：本次扩展未纳入，以保持用户指定的硅/玻璃中介层边界；CoWoS-R/L等不能整体计入。
·完整先进封装服务：不计CoWoS/2.5D/3D组装、键合、测试、晶圆加工的全包收入，也不计逻辑芯片、HBM和封装设备/材料销售。
·玻璃芯有机封装基板与玻璃中介层分开：前者是有机载板芯材路线，后者是带TGV/RDL的独立中介层；本报告扩展项只计后者。
1.3 数据处理原则
·全球规模优先采用Prismark等行业机构口径；中国细分采用公开招股书引用的Frost & Sullivan数据，并以企业年报交叉验证。
·硅中介层采用2024年45亿美元、2030年98亿美元及12.3% CAGR的专门市场序列，推算2025年约50.5亿美元；玻璃中介层采用2025年1.377亿美元、14.7% CAGR推算2030年约2.73亿美元，并以其他机构1.2—1.47亿美元的2024/2025数据交叉验证。[17][18][19][25]
·中国中介层没有公开且可与有机载板直接相加的权威序列。报告以全球规模、人民币兑美元7.2及中国需求份额情景估算：硅中介层2025年10%—18%、2030年15%—22%；玻璃中介层2025年10%—25%、2030年15%—30%。
·2025年既有实际值、估算值，也有年度预测值，统一标注为“2025E/实际-估算”；2026年以后统一标注为预测。
·人民币与美元仅按约7.2人民币/美元作方向性对比，不作为会计换算。
·企业份额按公开可比年份披露；中介层常按晶圆、面积、项目或封装服务打包计价，对未公开客户、产能和价格不作伪精确推断。
02 全球市场：规模、周期与应用
2.1 扩展口径：2025年约201亿美元，2030年约351亿美元

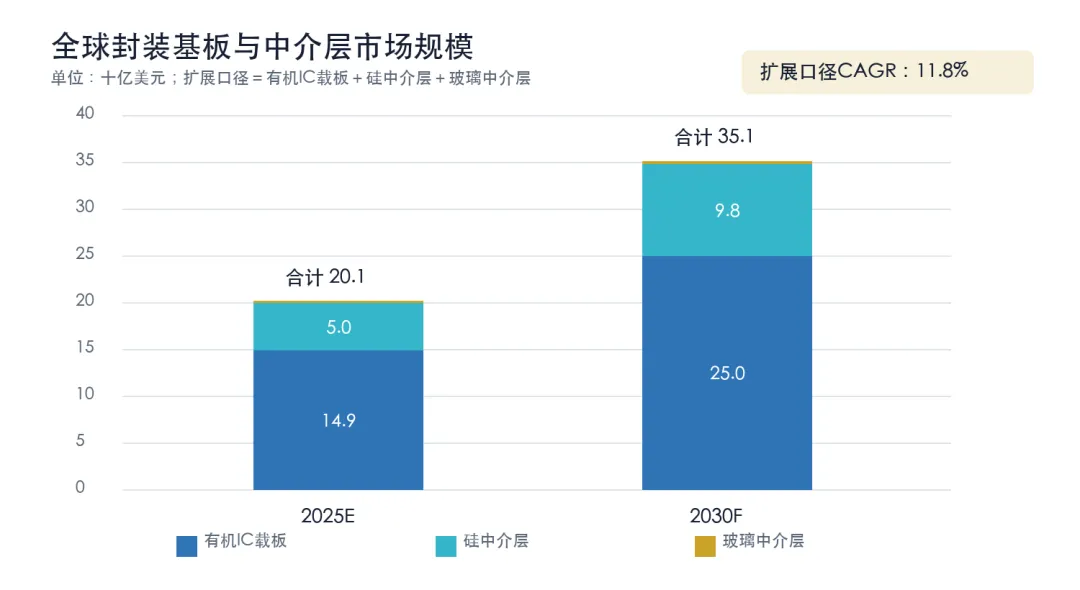

图1全球封装基板与中介层市场规模（2025E vs. 2030F）
来源：Prismark/Frost & Sullivan、Strategic Market Research、Stratistics MRC；本报告分项汇总。[1][2][17][18]
分项 | 2025E | 2030F | 2025—30 CAGR | 统计说明 |
有机IC载板 | 149亿美元 | 250亿美元 | 10.9% | FC-BGA、FC-CSP、CSP/WB、SiP/ETS等 |
硅中介层 | 约50.5亿美元 | 98亿美元 | 约14.2% | 由2024年45亿美元及12.3%报告增速推算2025 |
玻璃中介层 | 约1.38亿美元 | 约2.73亿美元 | 14.7% | TGV/玻璃中介层专门市场；仍处早期 |
扩展合计 | 约200.9亿美元 | 约350.7亿美元 | 约11.8% | 三项简单相加；排除完整封装服务和芯片价值 |
有机载板在2023—2024年经历消费电子去库存、产能释放和价格回调，2025年重新进入增长轨道；硅中介层受AI加速器、HBM和Chiplet的2.5D集成拉动，增速快于有机载板。玻璃中介层的绝对规模仍小，公开机构的2024/2025估值大多集中在1.2—1.47亿美元，适合作为‘产业化早期市场’观察，而不应与玻璃芯基板的远期潜在市场混用。[1][17][18][19][25]
规模判断 扩展后，2025年有机载板占约74.2%、硅中介层占约25.2%、玻璃中介层约0.7%；2030年三者占比分别约71.3%、27.9%和0.8%。中介层虽只贡献约四分之一规模，却集中在AI/HPC价值量和技术壁垒最高的环节。 |
2.2 增长不是平均分布：硅中介层与高端FC-BGA领跑
细分 | 2025—2030趋势 | 核心驱动 | 周期/供需特征 |
硅中介层 | 高增长 | AI GPU/ASIC＋HBM、Chiplet、超高密度互连 | 晶圆级制造、TSV/RDL与封装平台绑定；有效产能集中 |
AI/HPC FC-BGA | 高增长 | GPU/ASIC、HBM配套、先进封装、高速交换 | 高层数、大尺寸、低翘曲；合格产能阶段性紧张 |
玻璃中介层 | 高增长、小基数 | CPO/射频、MEMS、超大尺寸2.5D封装探索 | TGV/金属化/可靠性验证期；项目制和小批量为主 |
通用计算/服务器FC-BGA | 稳健增长 | CPU升级、数据中心资本开支、800G/1.6T网络 | 平台迭代与双供并存 |
移动FC-CSP | 温和增长 | 高端智能手机、连接芯片、AI端侧SoC | 量大、客户集中、年度降价压力较强 |
成熟BT类CSP/WB | 低个位数至周期波动 | 存储、PMIC、显示驱动、模拟芯片 | 供应商较多，稼动率和库存周期影响大 |
2.3 主要应用领域与技术映射
应用领域 | 典型芯片 | 主流互连结构 | 关键要求 | 需求弹性 |
AI服务器/数据中心 | GPU、AI ASIC、CPU、交换芯片 | 硅中介层＋高端FC-BGA | 超高密度逻辑-HBM互连、大尺寸、多层、低翘曲 | 最高 |
PC/通用服务器 | CPU、GPU、芯片组 | FC-BGA | 平台兼容、成本、稳定量产 | 中高 |
智能手机/终端 | AP、基带、连接/RF | FC-CSP、SiP | 薄型化、细间距、规模良率 | 中 |
存储 | DRAM、NAND、控制器 | WB-BGA、CSP、FC-BGA | 成本、封装堆叠、长期一致性 | 周期性强 |
汽车电子 | ADAS SoC、MCU、功率/传感器 | FC-BGA、FC-CSP、CSP | AEC-Q可靠性、长周期供货、失效率 | 中高 |
通信/网络/CPO | 交换ASIC、光通信DSP、硅光芯片 | FC-BGA；硅/玻璃中介层 | 高速信号、低损耗、光电共封、散热 | 高 |
MEMS/射频/传感 | RF器件、MEMS、生物传感器 | 玻璃中介层/TGV | 高频低损耗、微型化、可调CTE、气密/可靠性 | 中高、小基数 |
工业/医疗 | 控制器、FPGA、传感器 | FC-BGA、CSP | 长生命周期、可追溯性、稳定供应 | 中 |
TSMC官方资料显示，CoWoS-S以大面积硅中介层连接逻辑Chiplet与HBM，适用于AI和超级计算；玻璃TGV厂商则把高频低损耗、面板化和尺寸稳定性作为CPO、射频、MEMS及未来大尺寸封装的核心卖点。[20][23][24]
2.4 需求驱动从“数量”转向“面积×层数×难度”
·芯片尺寸和封装尺寸扩大：同等出货量下，载板面积消耗增加。
·I/O数量和互连密度提升：层数、微孔与细线宽要求提高，单片价值量提升。
·先进封装协同：Chiplet、2.5D/3D使中介层与有机FC-BGA成为配套关系；同一封装可能同时消耗二者。
·良率杠杆放大：大尺寸载板的缺陷概率与材料利用率更敏感，名义产能不能等同于有效合格产能。
03 竞争格局与主要玩家

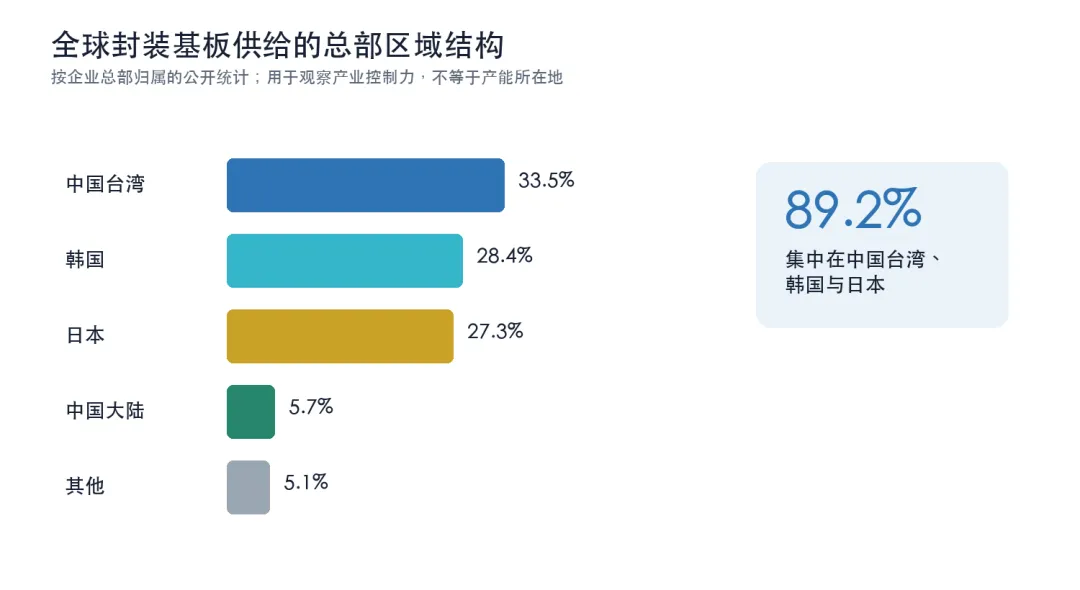

图2全球有机IC封装载板供给的总部区域结构
来源：中国台湾就业通/TPCA产业资料；仅代表有机载板，不含硅/玻璃中介层。[7]
有机载板长期由中国台湾、日本、韩国企业主导；硅中介层的控制点更多落在晶圆厂、先进封装厂及具TSV/RDL能力的中段晶圆制造企业；玻璃中介层则横跨特种玻璃、TGV加工、金属化/RDL和封装整合。扩展口径后，不能再用一张载板厂排名解释全部竞争格局。
3.1 有机IC载板主要玩家
总部地区 | 代表企业 | 优势品类/能力 | 典型竞争特征 |
中国台湾 | 欣兴电子Unimicron、南亚电路板、景硕 | ABF FC-BGA、FC-CSP、规模制造 | 客户覆盖广、产能弹性强、先进封装协同 |
日本 | 揖斐电Ibiden、新光电工Shinko、京瓷 | 高端FC-BGA、CPU/GPU平台 | 工艺与材料积累深，顶级客户认证壁垒高 |
韩国 | 三星电机、LG Innotek、大德、Simmtech | FC-BGA、移动/存储载板 | 与韩国半导体/终端生态协同，产品组合完整 |
欧洲 | AT&S | 高端FC-BGA、服务器/计算 | 欧洲高端工艺代表，在中国重庆设有重要产能 |
中国大陆 | 深南电路、兴森科技、珠海越亚等 | BT/FC-CSP、存储/射频/功率；FC-BGA加速导入 | 本地客户响应与国产替代优势，高端量产仍在爬坡 |
按公开的2022年可比数据，全球前十家封装基板企业合计份额约85%；欣兴电子约17.7%居首，其后包括南亚电路板、揖斐电、三星电机、新光电工、景硕、LG Innotek、AT&S、大德与Simmtech。由于企业重组、扩产和汇率变化，具体份额会年度波动，但“少数区域、少数合格供应商”这一格局仍稳定。[8]
3.2 硅中介层与玻璃中介层玩家地图
环节 | 代表玩家 | 能力/产品位置 | 定价与控制点 |
硅中介层/先进封装平台 | TSMC、Samsung、Intel、GlobalFoundries；中国大陆盛合晶微、长电科技等 | TSV硅中介层、2.5D/3D集成、逻辑＋HBM/Chiplet封装 | 晶圆级工艺、掩模拼接、细线宽、TSV良率、先进封装平台与客户设计导入 |
玻璃材料与TGV | Corning、AGC、SCHOTT等 | 超薄玻璃、可调CTE、TGV/精密通孔、晶圆与面板形态 | 玻璃配方、平整度/TTV、微孔一致性、边缘强度与客户材料认证 |
玻璃中介层加工/整合 | Samtec、LPKF生态、研究机构及区域性加工商；中国大陆通格微等 | TGV金属化、RDL、多层线路、CPO/射频/MEMS/先进封装载板 | 孔金属化、铜填充、RDL良率、面板化、可靠性与客户联合开发 |
有机载板配套 | Ibiden、Unimicron、SEMCO、AT&S、深南电路等 | 中介层下方FC-BGA及系统级封装载板 | 大尺寸/高层数、低翘曲、与中介层和封装平台协同 |
玩家边界 TSMC等通常销售完整先进封装服务，而非公开拆分‘硅中介层单价’；Corning、AGC可能销售玻璃材料或TGV基板；通格微等覆盖TGV多层线路。报告把这些玩家按价值链位置列示，不把其公司总收入视为中介层市场收入。[20][21][22][23][24] |
3.3 头部企业竞争力不是单项指标
能力维度 | 头部企业的壁垒 | 对新进入者的影响 |
客户认证 | 与CPU/GPU/ASIC平台同步开发，认证常需约2年，高端可达2—4年 | 先建产能并不能自动获得订单；产品迭代可能快于认证 |
量产良率 | 数十道关键工序耦合，缺陷在大尺寸/高层数产品被放大 | 爬坡期材料、折旧和报废造成负毛利 |
材料协同 | ABF、低CTE玻纤布、超薄铜箔与化学品需共同优化 | 材料替代必须重新验证，供应链黏性高 |
工艺数据库 | 激光钻孔、镀铜、层压、对位、阻抗和翘曲的长期数据积累 | 难以通过单次设备采购复制 |
资本与周期 | 高资本开支、长建设和认证周期，需承受行业下行期低稼动率 | 资金成本与客户承诺决定项目生存能力 |
质量体系 | 车规/服务器长期可靠性、失效分析与追溯 | 一次重大质量事件可能使供应商退出平台 |
观察重点 行业排名只能解释一部分竞争力。更有意义的领先指标是：特定客户平台的认证状态、可量产层数/尺寸、关键线宽线距、良率、按期交付率、稼动率以及高端产品收入占比。 |
3.4 上游材料与设备对竞争格局的影响
有机载板依赖ABF类增层材料、低CTE玻纤布、超薄铜箔、干膜/阻焊、金盐和高精度曝光/钻孔/检测；硅中介层增加TSV刻蚀、绝缘/阻挡层、铜填充、CMP、临时键合与解键合；玻璃中介层则增加特种玻璃配方、激光/化学成孔、孔壁金属化、铜填充、边缘强化和面板级量测。三类产品的共同控制点是材料一致性、跨工序良率和客户认证，但设备生态与资本强度差异显著。[3][13][23][24]
04 定价权：谁能涨价、为什么

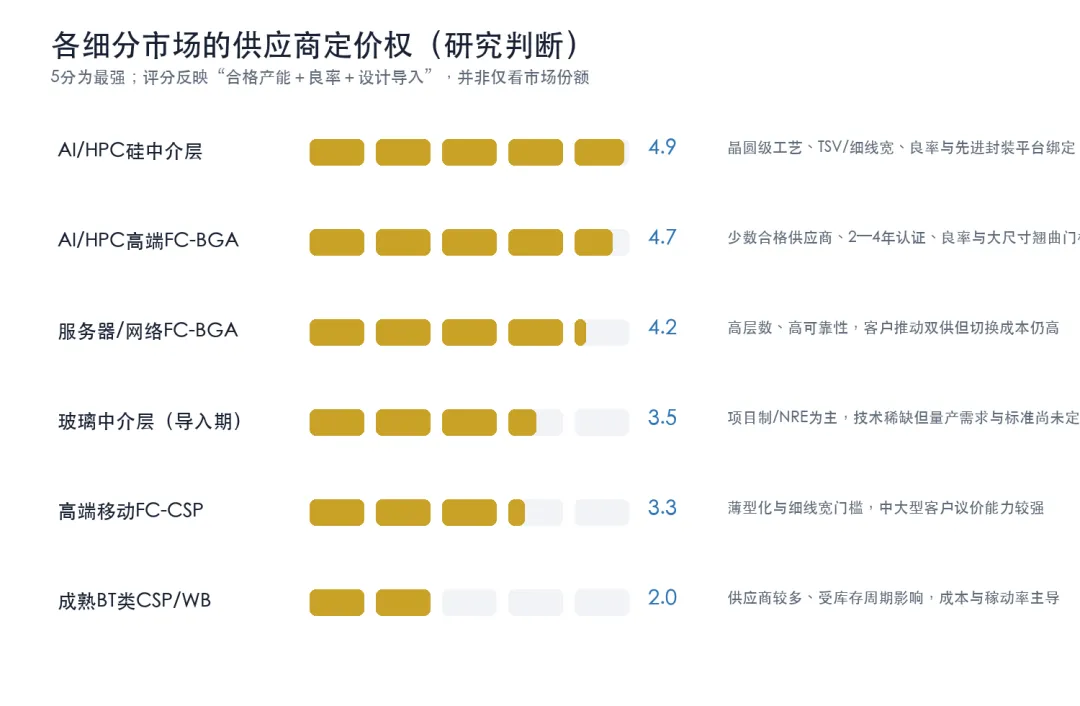

图3各细分市场的供应商定价权（研究判断）
来源：客户认证周期、供给集中度、技术门槛与企业盈利表现综合判断；玻璃中介层处于导入期，评分非稳定ASP。[3][4][5][6][20][21][22]
4.1 载板和中介层都没有统一“现货价”
有机载板通常按片、颗或面板报价；硅中介层常按晶圆、面积、光罩层数或与2.5D封装服务打包报价；玻璃中介层目前更多采用NRE＋样品/项目报价。面积、层数、线宽/线距、TSV/TGV孔径与密度、表面处理、材料等级、测试要求、良率假设、光罩拼接、交付周期和年度降价机制都会改变价格。因此，行业交流应优先使用单位面积价值、NRE、ASP变化、产品组合和量产毛利率，而不是寻找一个统一单价。
定价因子 | 对单价/毛利的方向 | 原因 |
面积与层数上升 | 显著正向 | 材料与工序增加，面板利用率下降 |
TSV/TGV密度与细线宽提升 | 显著正向 | 刻蚀/成孔、金属化、RDL与检测难度增加，良率敏感 |
线宽/线距更细、微孔更多 | 正向但取决于良率 | 设备与对位要求提高，报废风险增加 |
大尺寸、低翘曲 | 显著正向 | 热机械难度高，有效合格产能有限 |
金盐/铜/基材上涨 | 毛利负向；若短缺可部分转嫁 | 长协和年度议价造成传导滞后 |
高稼动率与良率提升 | 毛利显著正向 | 折旧摊薄、报废下降、急单溢价 |
客户双供与年度降价 | 价格负向 | 大客户集中采购并推动成本下降 |
4.2 定价权的四个层级
6.第一层：设计导入权。中介层通常在芯片、HBM与封装架构早期共同设计；有机载板也需同步材料、层叠和可靠性验证。一旦平台量产，替换需要重新设计或认证。
7.第二层：有效产能稀缺。真正稀缺的是达到客户标准的良率和交付能力，而非厂房公告中的理论平方米数。
8.第三层：产品组合与客户组合。AI/HPC高端产品占比越高、单一客户依赖越低，供应商越能保留价格与产能配置主动权。
9.第四层：成本转嫁与现金流。能够锁定材料、维持高稼动率并承担扩产前置投入的企业，更能穿越周期。
4.3 谁掌握定价权：链条视角
参与者 | 定价权来源 | 对基板厂的约束/机会 | 综合判断 |
高端芯片设计商/平台客户 | 采购规模、平台定义、双供策略 | 可要求年度降价；但高端合格产能不足时需锁产能 | 很强，供需紧时与头部基板厂相互制衡 |
晶圆厂/先进封装平台 | 硅中介层、TSV/RDL、键合与封装工艺的一体化 | 可将中介层与封装服务打包，掌握工艺界面和产能分配 | 硅中介层环节很强 |
头部高端载板厂 | 客户认证、良率、工艺数据库、交付纪录 | 可获得更优产品组合和扩产承诺 | 强 |
玻璃/TGV供应商 | 特种玻璃、精密成孔、金属化和早期共同开发 | 技术稀缺，但需求尚小、标准未定，议价依赖具体项目 | 潜在强，当前波动大 |
新进入/爬坡载板厂 | 本地服务、政策与价格 | 以价格换认证，折旧与报废压力大 | 弱至中 |
关键材料厂 | 专用配方、认证黏性、供给集中 | 材料涨价或短缺会挤压载板/中介层毛利 | 部分品类很强 |
用财务数据验证定价权 深南电路2025年封装基板收入同比增长30.8%，毛利率提升至22.58%，反映产品结构、稼动率和量产效率改善；兴森科技、珠海越亚的部分FC-BGA项目在爬坡阶段仍出现负毛利。结论不是“FC-BGA天然高利润”，而是只有完成认证和良率爬坡后，技术溢价才会转化为财务回报。[4][5][6] |
05 中国市场：需求、应用与产业格局
5.1 中国大陆扩展市场：2025年基准约328亿元

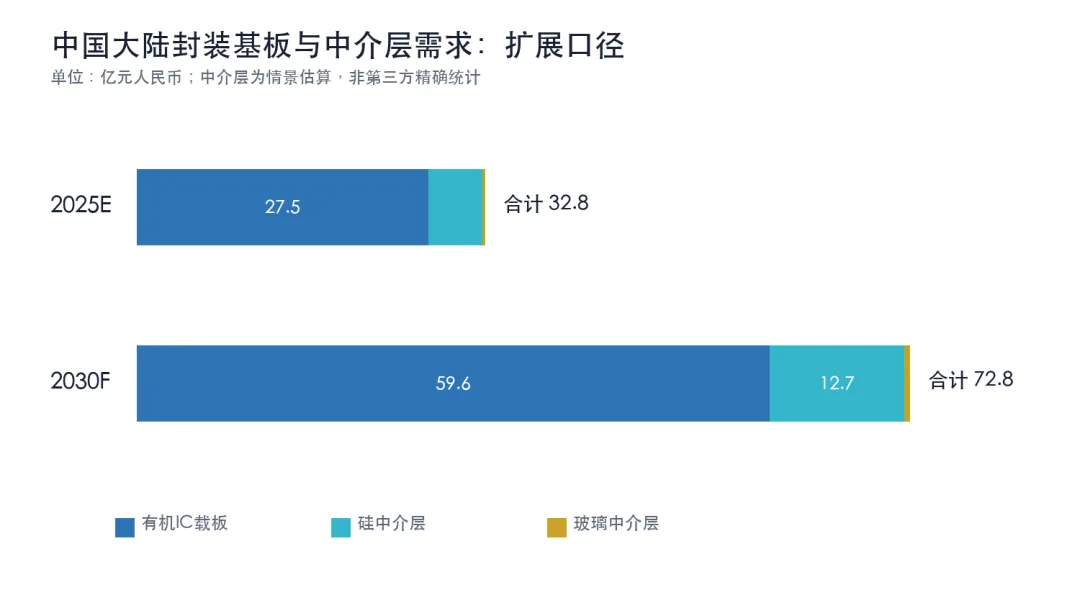

图4中国大陆封装基板与中介层需求（2025E vs. 2030F）
来源：有机载板采用Frost & Sullivan；中介层为本报告情景模型。[3][17][18]
分项 | 2025E基准 | 2025合理区间 | 2030F基准 | 2030合理区间 | 口径 |
有机IC载板 | 275亿元 | 公开序列 | 596亿元 | 公开序列 | 中国大陆客户需求额 |
硅中介层 | 约51亿元 | 36—66亿元 | 约127亿元 | 106—155亿元 | 全球规模×7.2×中国需求份额情景 |
玻璃中介层 | 约2亿元 | 1—2.5亿元 | 约5亿元 | 3—6亿元 | 早期市场；区间反映导入速度不确定性 |
扩展合计 | 约328亿元 | 312—343亿元 | 约728亿元 | 705—757亿元 | 分项相加，不含完整封装服务 |
中国中介层交易常嵌入晶圆级中段制造、先进封装或进口器件供应链，缺少独立、连续、可审计的市场序列。因此，275亿元和596亿元仍是中国有机载板的可追溯基准；328亿元和728亿元是扩展口径的基准情景，适合战略交流与敏感性分析，不宜作为企业收入审计口径。
5.2 有机IC载板内部结构：FC-BGA贡献最大增量
中国大陆有机载板市场预计由2021年的191亿元增至2025年的275亿元；2026—2030年预计由333亿元增至596亿元，复合增速15.7%。到2030年，FC-BGA约239亿元，占比升至约40%，成为最大单一品类；FC-CSP约188亿元，仍是重要基本盘。[3]
品类 | 2025规模（亿元） | 2025占比 | 2030F规模（亿元） | 2030F占比 | 2026—30 CAGR |
FC-BGA | 77 | 28.0% | 239 | 40.1% | 25.4% |
FC-CSP | 91 | 33.1% | 188 | 31.5% | 13.9% |
CSP/WB | 74 | 26.9% | 115 | 19.3% | 7.4% |
其他 | 33 | 12.0% | 54 | 9.1% | 约10% |
合计 | 275 | 100% | 596 | 100% | 15.7% |
5.3 应用结构：AI/数据中心同时拉动载板与中介层

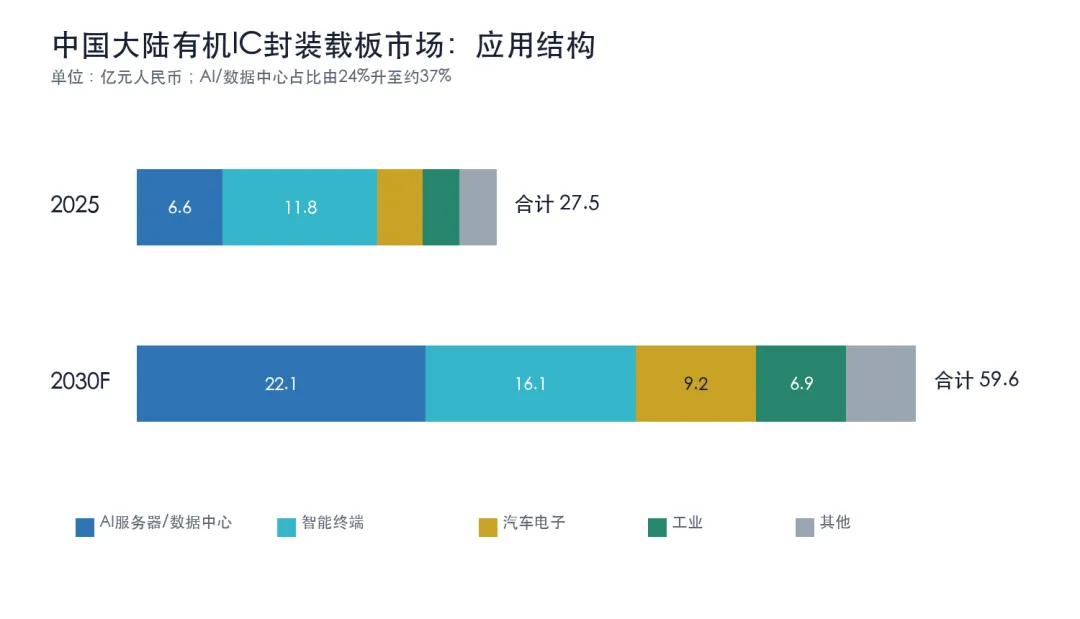

图5中国大陆有机IC封装载板应用结构（2025 vs. 2030F）
来源：Frost & Sullivan数据（引自港交所招股文件）；本图仅含有机载板。[3]
2025—2030年，中国AI服务器/数据中心载板市场预计由66亿元增至221亿元，增加155亿元，占总市场增量近一半；汽车电子由35亿元增至92亿元，工业由28亿元增至69亿元。智能终端仍是规模最大的传统应用，但占比由约43%下降至约27%。[3]
应用 | 2025规模 | 2030F规模 | 增量 | 增长逻辑 |
AI服务器/数据中心 | 66亿元 | 221亿元 | +155亿元 | 国产算力、云厂商资本开支、GPU/ASIC与交换芯片价值量 |
智能终端 | 118亿元 | 161亿元 | +43亿元 | 手机/可穿戴更新、端侧AI；量大但价格压力强 |
汽车电子 | 35亿元 | 92亿元 | +57亿元 | ADAS、域控、舱驾融合、连接与功率管理 |
工业 | 28亿元 | 69亿元 | +41亿元 | 自动化、能源、电力电子、长生命周期 |
其他 | 28亿元 | 约53亿元 | +25亿元 | 存储、通信、医疗及多样化应用 |
中介层应用叠加 硅中介层的中国需求主要增量预计来自AI GPU/ASIC＋HBM、网络交换和Chiplet；玻璃中介层的早期订单更可能来自CPO/射频、MEMS/传感与小批量先进封装验证。由于缺少中国分应用公开序列，报告不把情景估算强行拆成看似精确的应用份额。 |
5.4 中国需求强、供给能力分层：结构性缺口仍大
约23% 中国扩展需求/全球 328亿元÷全球约1447亿元 | 约5.7% 大陆总部企业有机载板份额 仅有机载板、总部归属口径 | 1家 大陆硅基2.5D量产公开口径 盛合晶微官方截至2024年表述 |
按扩展口径，2025年全球约201亿美元、折合约1447亿元人民币，中国大陆需求基准328亿元，约占23%。有机载板方面，中国大陆总部企业全球份额约5.7%；硅中介层方面，盛合晶微官方称其截至2024年是中国大陆唯一能够量产硅基2.5D封装方案的供应商；玻璃中介层方面，本土企业仍以TGV多层线路、样品和应用验证为主。[7][21][22]
5.5 中国市场的竞争层次
层次 | 代表主体 | 主要产品/位置 | 竞争状态 |
本土规模化龙头 | 深南电路 | 存储、FC-CSP、FC-BGA逐步放量 | 收入与毛利改善，具备多基地与客户认证基础 |
本土加速扩张 | 兴森科技、珠海越亚 | FC-BGA、FC-CSP、ETS/Coreless、射频/功率 | 收入增长快，部分新产线仍在良率与盈利爬坡 |
硅中介层/2.5D | 盛合晶微、长电科技等 | TSV硅中介层、SmartPoser/2.5D封装、Chiplet整合 | 已有量产与平台能力披露；收入多与封装服务打包 |
玻璃中介层/TGV | 通格微、沃格光电生态及科研/设备企业 | TGV多层线路、CPO/射频/MEMS与先进封装载板 | 产业化早期，重点验证通孔、金属化、可靠性和客户批量 |
本土细分/项目型 | 普诺威、博敏、安捷利美维等 | SiP/ETS、存储/射频、先进线路与新项目 | 在细分领域切入，规模与高端客户验证需持续观察 |
境外总部在华产能 | AT&S重庆、欣兴/群策、三星电机等 | 高端FC-BGA、FC-CSP及大客户配套 | 技术与客户优势强，是中国市场重要供给者 |
公开份额的正确读法 某公开行业报告显示，2025年中国市场前三家供应商份额约15.1%、12.5%和10.3%，其余企业合计62.1%；其中15.1%与深南电路2025年封装基板收入/中国市场规模的比例基本一致。该排名包含境外总部企业在中国市场的销售，不等同于本土企业排名。[3][4] |
06 中国企业与国产化路径
6.1 核心企业经营与能力进展：三条技术路线处于不同阶段
企业 | 2025封装基板相关表现 | 能力侧重点 | 需要持续验证 |
深南电路 | 封装基板收入41.48亿元，同比+30.8%；毛利率22.58%，同比+4.43pct | 存储、FC-CSP；FC-BGA已实现最高约22层产品量产 | 高端CPU/GPU平台认证、产品结构持续升级 |
兴森科技 | IC封装基板销售约16.7亿元，同比约+49.7%；半导体业务仍受新产线爬坡拖累 | FC-CSP/存储与广州FC-BGA扩产 | 高端产线良率、稼动率、毛利转正节奏 |
珠海越亚 | 功率管理类产品具一定盈利；FC-BGA爬坡期毛利承压 | Coreless/ETS、射频模块、FC-BGA | 大客户认证、FC-BGA量产与现金流 |
盛合晶微 | 官方称截至2024年为大陆唯一可量产硅基2.5D方案的供应商；已发布3倍光罩TSV中介层 | 12英寸中段晶圆、SmartPoser-Si/RDL、Chiplet多芯片集成 | 中介层与封装服务收入拆分、先进客户平台、良率与产能利用 |
通格微/沃格光电生态 | 官网披露TGV巨量通孔、PVD、高精密布线及玻璃基多层线路产品 | 玻璃中介层/先进封装载板、CPO/射频、MEMS/传感 | 从样品/项目向稳定批量、TGV金属化良率与可靠性 |
普诺威/崇达体系 | 聚焦SiP/ETS等薄型、高密度产品 | 射频、模块、细线宽/薄型载板 | 规模化与客户集中度 |
博敏/安捷利美维等 | 推进封装基板或类载板项目 | 存储/射频/先进线路切入 | 项目边界、实际产出、认证与资本效率 |
以上收入和能力不能直接横向比较：有机载板企业以产品销售为主，硅中介层常与晶圆级制造/封装服务打包，玻璃中介层处在导入期。行业交流应将‘材料/样品能力、全流程验证、小批量、量产、正毛利’五个阶段严格分开。[4][5][6][21][22]
6.2 国产化的真实瓶颈
瓶颈 | 表现 | 为什么难 | 可量化验证指标 |
高端客户认证 | 导入周期约2年，CPU/GPU可达2—4年 | 需要跨批次、跨温度、长期可靠性数据 | 认证阶段、平台数量、量产客户数 |
大尺寸/高层数良率 | 翘曲、层间对位、微孔与电镀均匀性 | 缺陷概率随面积和工序数放大 | 一次合格率、报废率、返工率 |
TSV硅中介层 | 深孔刻蚀、绝缘/阻挡层、铜填充、CMP、临时键合与超薄晶圆 | 晶圆级工艺链长，需与芯片/HBM/封装平台共同优化 | TSV良率、最大光罩倍数、RDL线宽线距、量产平台 |
TGV玻璃中介层 | 玻璃配方、微孔一致性、孔壁金属化、铜填充、边缘强度与面板翘曲 | 材料脆性与金属/玻璃界面可靠性仍需长期验证 | 通孔缺陷率、填充空洞率、热循环/跌落、批量尺寸 |
材料体系 | ABF、玻纤、铜箔、化学品需共同匹配 | 替换一种材料可能触发全套可靠性验证 | 国产材料认证率、双供比例 |
设计协同 | 缺少早期design-in与封装共同设计经验 | 量产问题往往在结构设计阶段已被锁定 | 共同开发项目数、NPI周期 |
设备与量测 | 高精度曝光、钻孔、检测与翘曲量测依赖高端设备 | 精度、稳定性和数据闭环要求高 | 关键设备国产化率、OEE、Cpk |
资本效率 | 建厂、爬坡、认证时间长 | 低稼动期折旧与现金消耗大 | 稼动率、单位折旧、经营现金流 |
6.3 建议的国产化优先级
10.先客户、后产能：以已确认平台和共同开发为前提分阶段扩产，避免用名义产能替代有效需求。
11.先良率、后极限参数：把跨批次稳定性、翘曲、可靠性和交付作为第一经营指标，再追求实验室最小线宽/最高层数。
12.聚焦高价值的可进入市场：从网络、国产服务器、汽车/工业、存储和特定ASIC平台形成量产闭环，再扩展到最顶级GPU/CPU。
13.硅中介层走‘平台化量产’：围绕TSV＋RDL＋键合/组装建立可复用PDK、设计规则和已验证HBM/Chiplet组合，而非只提供单片加工。
14.玻璃中介层走‘应用牵引’：优先选择CPO/射频、MEMS等能体现低介损、透明或面板化优势的场景，再挑战超大尺寸AI封装。
15.材料与设备并行认证：对ABF类材料、低CTE玻纤布、超薄铜箔、激光/曝光/检测设备建立双供和联合验证机制。
16.用盈利性审视国产替代：重点看高端产品毛利、良率和现金流，不以投产面积或公告投资额作为成功标准。
6.4 最值得布局的中国应用方向
优先级 | 应用方向 | 机会逻辑 | 适合的产品切入 |
A | 国产AI服务器/网络 | 需求增量最大，芯片和系统厂有本地供应链诉求 | 高层数FC-BGA、交换ASIC/CPU/AI ASIC载板 |
A | AI Chiplet/HBM 2.5D | 硅中介层与高端FC-BGA配套，价值密度和平台黏性最高 | TSV硅中介层、细线宽RDL、2.5D封装协同 |
A | 汽车域控/ADAS | 认证长、生命周期长，本土车规芯片持续增长 | FC-BGA、FC-CSP、高可靠CSP |
A- | 存储与控制器 | 本土存储产业链带来规模基础，利于良率学习 | WB-BGA、CSP及中高端FC-BGA |
B+ | 射频/SiP/可穿戴 | 产品薄型化、模块化，国内终端生态完整 | ETS/Coreless、SiP载板 |
B+/长期 | CPO/射频/MEMS玻璃中介层 | 可利用低介损、可调CTE、透明与面板化；但客户验证和标准尚早 | TGV玻璃中介层、玻璃基RDL/多层线路 |
B | 工业与功率管理 | 品类碎片化但生命周期长，利于差异化 | BT载板、嵌入式/模块载板 |
长期 | 顶级GPU/CPU通用平台 | 价值量最高，但认证和生态壁垒最大 | 超大尺寸、20层以上高端FC-BGA |
07 展望、风险与行动建议
7.1 2026—2030三种情景
情景 | 全球2030市场 | 中国2030市场 | 关键假设 | 行业含义 |
基准 | 约351亿美元 | 约728亿元 | 有机载板250亿、硅中介层98亿、玻璃中介层2.7亿；中国按基准份额情景 | 硅中介层和高端FC-BGA维持较好景气，玻璃中介层小规模导入 |
乐观 | 385—415亿美元 | 800—880亿元 | AI ASIC/GPU与HBM超预期，硅中介层供给偏紧；玻璃中介层在CPO/大尺寸封装加速 | 平台型中介层与高端载板溢价更久，TGV设备/材料验证提速 |
审慎 | 292—318亿美元 | 620—670亿元 | 云资本开支降速、RDL/硅桥替代部分全尺寸硅中介层、扩产集中释放 | ASP承压，玻璃中介层商业化延后，爬坡企业现金流承压 |
情景区间为本报告在分项公开基准上的敏感性分析，并非第三方机构原始预测。最关键的上行变量是AI算力芯片、HBM堆栈数、硅中介层面积和FC-BGA面积/层数共同增长；最关键的下行变量是云资本开支放缓，以及CoWoS-R/L、扇出、硅桥等路线对全尺寸硅中介层的替代。
7.2 主要风险
·AI需求集中与资本开支波动：单一平台或客户的订单调整会通过供应链被放大。
·高端产能过度建设：名义短缺可能在多个项目同时量产后快速转为价格竞争。
·良率不达预期：大尺寸、高层数产品的报废会吞噬技术溢价，延长盈亏平衡周期。
·统计口径重叠：硅中介层可能被计入晶圆代工、TSV加工或完整先进封装服务；若直接相加会高估市场。
·技术路线替代：RDL中介层、局部硅桥、混合键合和扇出封装可能改变全尺寸硅/玻璃中介层的可服务市场。
·玻璃商业化延迟：TGV金属化、边缘强度、切割、面板翘曲和标准化不足，可能使规模化晚于预期。
·材料/设备供应约束：关键材料认证慢、金盐和铜价波动、进口设备交付和维护风险。
·贸易与技术限制：高端算力芯片、设备与客户区域化可能改变产能布局和认证路径。
·汇率与会计口径：美元/人民币变化会影响跨区域份额和收入比较。
7.3 行业交流建议：不同角色应问什么
角色 | 建议关注的问题 | 避免的误区 |
载板企业 | 哪些平台已通过认证？量产良率和翘曲水平如何？高端产品是否贡献正毛利？ | 只谈最小线宽、最高层数和名义产能 |
芯片设计/OSAT | 载板是否在封装架构早期共同设计？材料与产能是否双供？失效分析闭环多快？ | 把载板当作标准件，在量产前才导入供应商 |
材料/设备企业 | 能否以客户量产指标验证替代？设备数据能否接入良率闭环？ | 以单点参数优于进口作为量产替代证据 |
投资/园区/金融 | 订单承诺、认证阶段、稼动率、现金流和单位有效产能成本如何？ | 以投资额、厂房面积或规划产值判断项目质量 |
系统/终端企业 | 关键载板是否存在单一区域或单一材料依赖？扩产是否匹配平台周期？ | 仅用采购降价评估供应链价值 |
7.4 建议建立的季度跟踪仪表盘
指标组 | 核心指标 | 领先/滞后 | 解释 |
需求 | AI服务器、GPU/ASIC、HBM堆栈、云资本开支、800G/1.6T端口 | 领先 | 决定硅中介层面积与高端FC-BGA需求 |
供给 | 高端载板认证；TSV/RDL晶圆量、光罩倍数；TGV样品/批量、稼动率、良率 | 领先+同步 | 区分名义扩产、样品能力与真实合格供给 |
价格/盈利 | ASP、产品组合、毛利率、金盐/铜/基材价格 | 同步+滞后 | 识别成本转嫁和定价权变化 |
客户 | NPI数量、量产平台数、客户集中度、双供比例 | 领先 | 衡量设计导入与订单可持续性 |
技术 | FC-BGA尺寸/层数；硅中介层TSV/RDL；玻璃TGV/金属化；翘曲与可靠性 | 领先 | 判断产品能力是否从样品进入量产 |
现金流 | 资本开支、折旧、库存、经营现金流、负债率 | 滞后 | 验证扩产的资本效率和抗周期能力 |
7.5 玻璃中介层与玻璃芯基板：必须区分的两条路线
路线 | 结构位置 | 本报告市场处理 | 产业阶段 |
玻璃中介层 | 裸芯片与有机载板之间；TGV＋RDL，可承载芯片/器件 | 已纳入扩展总量：2025约1.38亿美元，2030约2.73亿美元 | CPO/射频/MEMS与先进封装项目导入，小基数高增长 |
玻璃芯封装基板 | 以玻璃替代有机载板芯层，外侧仍有增层线路 | 不额外叠加；其未来销售若替代有机载板，应在有机载板内部做材料迁移 | 英特尔等研发推进，SEMI资料指向2028年前后有限量阶段 |
玻璃的低介损、可调CTE、平整度与面板化潜力，使两条路线都适合高频和大尺寸封装；但玻璃中介层更强调TGV/金属化/RDL和芯片承载，玻璃芯基板更强调替换传统有机芯层。若把二者的远期预测都加到有机载板上，会产生明显重复计算。[10][11][18][23][24]
产业判断 玻璃中介层已经存在小规模专门市场，因此纳入本次扩展口径；但其2025年全球规模不足扩展总量1%。行业交流应把‘技术可行、样品、小批量、规模量产’分开，不用远期玻璃芯潜在市场替代当前玻璃中介层收入。 |
7.6 总结
未来五年，封装互连市场将同时经历AI驱动的结构增长、先进封装路线竞争和区域供应链重构。有机载板仍是最大基本盘；硅中介层掌握AI/HBM高价值增量；玻璃中介层提供面向高频、CPO和超大尺寸封装的长期选择权。对中国企业而言，关键是分别完成有机载板良率/盈利闭环、硅中介层平台化量产闭环和玻璃中介层客户验证闭环。
最终判断 扩展口径提升了市场总量，但也提高了口径管理难度。最值得跟踪的不是一项合计数字，而是三项分市场各自的客户认证、有效良率、量产面积/晶圆量、ASP/NRE和正向现金流。 |
08 附录：核心数据表
8.1 全球市场口径桥接
项目 | 2025E | 2030F | 备注 |
有机IC载板 | 149亿美元 | 250亿美元 | 公开行业序列，CAGR 10.9% |
＋硅中介层 | 50.5亿美元 | 98亿美元 | 2025由2024基数与报告增速推算 |
＋玻璃中介层 | 1.38亿美元 | 2.73亿美元 | 2025基数与14.7% CAGR推算 |
＝扩展市场 | 200.9亿美元 | 350.7亿美元 | 排除芯片、HBM、RDL中介层及完整封装服务 |
8.2 有机IC载板全球时间序列
年份 | 2021 | 2022 | 2023 | 2024 | 2025E | 2026F | 2027F | 2028F | 2029F | 2030F |
全球规模（十亿美元） | 14.1 | 17.4 | 12.5 | 12.9 | 14.9 | 17.9 | 20.5 | 22.3 | 23.8 | 25.0 |
注：2024年的不同公开版本为126—129亿美元，主要由于预测更新、汇率和统计时点不同；本报告图表采用港交所文件中引用的最新可比序列，正文同时保留Prismark 2024年126亿美元的历史披露以提示口径差异。[1][2]
8.3 中国大陆市场序列与扩展情景
指标 | 2021 | 2025 | 2026F | 2030F | 对应增速 |
有机载板总规模（亿元） | 191 | 275 | 333 | 596 | 2026—30 CAGR 15.7% |
扩展市场基准（亿元） | — | 328 | — | 728 | 中介层为情景估算 |
扩展市场区间（亿元） | — | 312—343 | — | 705—757 | 不含完整封装服务 |
FC-BGA（亿元） | — | 77 | — | 239 | 2026—30 CAGR 25.4% |
FC-CSP（亿元） | — | 91 | — | 188 | 2026—30 CAGR 13.9% |
CSP/WB（亿元） | — | 74 | — | 115 | 2026—30 CAGR 7.4% |
AI/数据中心（亿元） | — | 66 | — | 221 | 2026—30 CAGR 25.2% |
汽车电子（亿元） | — | 35 | — | 92 | 2026—30 CAGR 19.1% |
8.4 缩略语
缩略语 | 含义 | 说明 |
ABF | Ajinomoto Build-up Film | 高端FC-BGA常用增层介质材料及其泛称 |
BT | Bismaleimide Triazine | CSP、FC-CSP及存储/移动载板常用树脂体系 |
FC-BGA | Flip Chip Ball Grid Array | 倒装芯片球栅阵列封装载板 |
FC-CSP | Flip Chip Chip Scale Package | 倒装芯片级封装载板 |
WB-BGA | Wire Bond Ball Grid Array | 引线键合球栅阵列封装载板 |
ETS | Embedded Trace Substrate | 嵌入式线路载板 |
TSV | Through-Silicon Via | 硅通孔；硅中介层垂直互连关键结构 |
TGV | Through-Glass Via | 玻璃通孔；玻璃中介层垂直互连关键结构 |
RDL | Redistribution Layer | 重布线层；本报告不单列RDL中介层市场 |
CPO | Co-Packaged Optics | 共封装光学，玻璃中介层潜在重点应用 |
OSAT | Outsourced Semiconductor Assembly and Test | 半导体封装测试代工企业 |
NPI | New Product Introduction | 新产品导入 |
OEE/Cpk | 设备综合效率/过程能力指数 | 衡量量产效率与稳定性的常用指标 |
参考资料
以下资料优先采用行业机构、上市公司年报/招股文件和企业官方技术资料。部分港交所文件引用了受委托的第三方研究，报告已通过多来源对总量和企业收入进行交叉验证。访问日期均为2026年7月。
[1] Prismark，《What’s New / 2025 PCB & Substrate Market Update》，2026。全球市场周期与2025年恢复增长。 原文链接
[2] 香港交易所，《上市申请文件（引用Prismark全球封装基板市场序列）》，2026。2021—2030全球市场规模。 原文链接
[3] 香港交易所 / 群策科技，《群策科技上市申请文件（引用Frost & Sullivan）》，2026。中国市场产品、应用、竞争与认证周期。 原文链接
[4] 深南电路，《2025年年度报告》，2026。封装基板收入、毛利率与能力进展。 原文链接
[5] 兴森科技，《2025年年度报告》，2026。半导体业务、IC载板收入与爬坡情况。 原文链接
[6] 珠海越亚半导体，《首次公开发行并上市申请文件》，2026。产品结构、FC-BGA爬坡与分品类毛利。 原文链接
[7] 中国台湾就业通 / TPCA，《IC载板产业与区域结构资料》，2025。总部区域份额及ABF应用结构。 原文链接
[8] 行研数据 / TPCA资料整理，《全球IC封装基板企业市场份额（2022）》，2024。全球前十大企业份额的公开可比数据。 原文链接
[9] Ibiden，《Integrated Report 2025》，2025。高端IC封装基板战略与行业地位。 原文链接
[10] SEMI，《Glass Core Substrate Market and Development Trends》，2026。玻璃芯基板商业化节奏与远期规模。 原文链接
[11] Intel，《Intel Unveils Industry-Leading Glass Substrates》，2023。玻璃基板技术路线与应用动因。 原文链接
[12] AT&S，《Annual Reports and Investor Information》，2025/2026。高端载板布局与在华产能。 原文链接
[13] Ajinomoto Group，《Ajinomoto Build-up Film (ABF)》，2025。ABF材料功能与产业应用。 原文链接
[14] Unimicron Technology，《Annual Reports》，2025/2026。全球头部载板企业经营与产品布局。 原文链接
[15] Samsung Electro-Mechanics，《Annual Report / Business Report》，2025/2026。韩国载板企业产品与投资信息。 原文链接
[16] TSMC，《Annual Reports》，2025/2026。先进封装与AI/HPC需求背景。 原文链接
[17] Strategic Market Research，《Silicon Interposer Market by Product Type and Application》，2025。2024年45亿美元、2030年98亿美元及12.3% CAGR。 原文链接
[18] Stratistics MRC / MarketResearch.com，《Glass Interposers Market Forecasts to 2032》，2026。2025年1.377亿美元及14.7% CAGR。 原文链接
[19] Data Bridge Market Research，《Global Glass Interposers Market》，2025/2026。2025年1.4654亿美元，交叉验证玻璃中介层量级。 原文链接
[20] TSMC 3DFabric，《CoWoS® Technology》，2026。CoWoS-S硅中介层、逻辑Chiplet与HBM应用及结构边界。 原文链接
[21] 盛合晶微 SJSemi，《SJSemi closed US$700M financing / 3x reticle TSV interposer》，2024/2025。中国大陆硅基2.5D量产与3倍光罩TSV中介层能力披露。 原文链接
[22] 湖北通格微电路科技有限公司，《公司简介与TGV技术/产品》，2026。中国玻璃基TGV多层线路、先进封装/CPO/射频应用布局。 原文链接
[23] Corning，《半导体玻璃晶圆与TGV》，2026。玻璃材料、TGV、中介层与高频性能。 原文链接
[24] AGC，《Through Glass Vias》，2026。TGV玻璃中介层、晶圆/面板形态及典型规格。 原文链接
[25] Grand View Research，《Glass Interposers Market Size & Share》，2025/2026。2024年约1.2亿美元，交叉验证玻璃中介层量级。 原文链接
