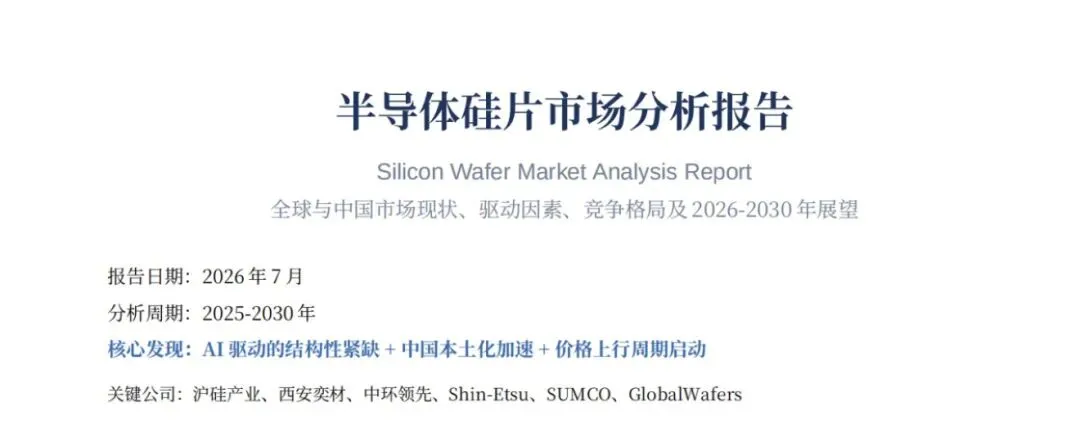

半导体硅片市场分析报告
Silicon Wafer Market Analysis Report
全球与中国市场现状、驱动因素、竞争格局及2026-2030年展望
报告日期：2026年7月
分析周期：2025-2030年
核心发现：AI驱动的结构性紧缺 + 中国本土化加速 + 价格上行周期启动
关键公司：沪硅产业、西安奕材、n中环领先、Shin-Etsu、SUMCO、GlobalWafers
免责声明：本报告基于公开可得的行业报告、公司公告、SEMI数据及市场调研综合撰写，仅供参考学习与战略讨论，不构成任何投资、
交易或商业决策的依据。半导体行业具有高度周期性与技术风险，过往表现不代表未来。读者应独立进行尽职调查并咨询专业顾问。报告
中任何预测均为基于模型的合理情景分析，实际结果可能存在显著差异。
一、执行摘要
2026年全球半导体硅片市场正处于由AI算力需求驱动的结构性上行周期中。全球市场规模预计从2025
年的约146亿美元增长至2030年的202亿美元，复合年增长率（CAGR）约6.7%。按面积计算，2025
年全球硅片出货量约128亿平方英寸，预计2031年达171亿平方英寸（CAGR 5.0%）。
核心观点
• 需求端：AI/HPC芯片（尤其是HBM配套先进逻辑与存储）推动300mm高端抛光片与外延片（Epi）需
求强劲；EV功率器件与汽车电子贡献稳定增量；5G/IoT维持成熟制程需求。
• 供给端：全球300mm产能持续扩张，但高端Epi与特定规格仍偏紧；中国大陆12英寸产能从2020年的
20万片/月快速提升至2025年的105万片/月，2026年有望达150万片/月，占全球比重显著上升。
• 价格与盈利：2026年上半年起，国际巨头（信越、SUMCO、环球晶圆）及国内厂商（立昂微等）相继宣布涨价，AI/HBM专用片、车规外延片涨幅达10-25%。长协到期叠加需求回暖，行业盈利修复可期。
• 中国机遇：本土晶圆厂（中芯、华虹、长江存储、长鑫等）扩产+政策支持，驱动国产硅片验证与放量加速。沪硅产业、西安奕材等龙头在轻掺/重掺、外延、SOI等领域差异化布局，技术追赶成效显著。
• 风险提示：高资本开支导致折旧压力；技术壁垒（先进节点验证周期长）；地缘政治与设备出口管制；若AI资本开支放缓可能引发阶段性过剩。
关键指标一览（2025-2030）
表1：全球半导体硅片市场关键指标预测（数据综合自BCC Research、Mordor Intelligence、SEMI及行业调研）
二、市场概览
2.1 硅片在半导体产业链中的定位
半导体硅片（Silicon Wafer）是集成电路制造的核心基础材料，由高纯度单晶硅锭（Ingot）经切片、研磨、
抛光、清洗等工序制成。按直径主要分为150mm（6英寸）、200mm（8英寸）、300mm（12英寸）及实验性450mm。300mm硅片因单片可容纳更多芯片、成本效益更高，已成为先进制程（尤其是7nm及以下）和高性能计算的主流 substrate。
硅片产业链上游为多晶硅提纯与单晶拉制（CZ法为主，FZ法用于高阻），中游为硅片制造（抛光片、外延片、SOI片等），下游直达晶圆厂（Foundry/IDM）进行光刻、刻蚀、掺杂等前道工艺，最终封装测试成芯片。
硅片占晶圆制造材料成本约10-15%，但其品质直接决定芯片良率与性能，是“卡脖子”关键环节之一。
2.2 全球市场规模与增长
根据BCC Research 2025年10月报告，全球半导体硅片市场2025年规模约146亿美元，预计2030年达
202亿美元，CAGR 6.7%。Mordor Intelligence按面积统计，2025年约128.2亿平方英寸，2026年134.1亿，2031年171.4亿平方英寸（CAGR 5.03%）。不同机构口径略有差异（收入 vs 面积），但趋势一致：AI超级周期叠加区域化产能建设推动中长期需求稳健增长。
2.3 细分市场结构
按直径分布：300mm硅片主导市场，2025年按面积/产能占比约73.8%，并持续提升。200mm用于成熟制程、功率器件、模拟IC，仍有稳定需求，尤其汽车与工业领域。≤150mm主要用于分立器件、传感器等niche 市场。
按应用领域：逻辑芯片（尤其是先进节点AI GPU/CPU）与存储（DRAM、NAND、HBM）是主要驱动；功率/模拟/汽车电子贡献稳定份额；新兴硅光子（Silicon Photonics）、射频SOI等高附加值细分快速增长。
按产品类型：抛光片（Polnished）占比最高；外延片（Epitaxial）因优异晶格质量与掺杂控制，在先进逻辑、功率器件中价值更高，ASP显著高于抛光片；SOI片（Silicon on Insulator）在RF前端、功率、硅光等领域不可或缺，技术壁垒高，盈利能力强。
三、市场驱动因素与技术趋势
3.1 核心驱动因素
• AI与高性能计算（HPC）超级周期：生成式nAI训练与推理芯片（NVIDIA H100/H200/Blackwell系列、AMD MI系列、Google TPU等）对先进n制程300mm硅片需求呈指数级增长。HBM堆叠需要极高品质、超平整、低缺陷硅片。多家晶圆厂先进节点产能利用率高企，传导至上游硅片端形成结构性紧缺。
• 电动汽车与功率半导体扩张：全球EV销量持续高增，每辆EV半导体含量较传统车高3-5倍以上，功率器件、BMS、ADAS芯片拉动200mm与300mm需求。汽车级认证（AEC-Q）对硅片可靠性要求极高，形成进入壁垒。
• 5G、IoT与消费电子复苏：5G基站、毫米波、RF前端模块对SOI硅片需求稳定；智能手机、PC、服务器等成熟制程维持200mm/300mm基础需求。
• 全球产能区域化与政策红利：美国CHIPS Act、欧盟 Chips Act、日本n/韩国补贴、中国“十四五”/“十五五”高端制造支持，驱动新晶圆厂建设，间接拉动硅片本地化配套需求n。中国本土晶圆厂扩产尤为迅猛，为国产硅片提供验证与放量窗口。
3.2 技术与产品趋势
• 大尺寸化：300mm已绝对主导，450mm因设备投资巨大、良率爬坡慢，短期内难以规模化商用。
• 外延片（Epi）占比提升：先进节点与功率器件对晶体质量要求严苛，外延片ASP更高、毛利更好。2026年SUMCO等明确表示Epi供给偏紧，接受涨价。
• SOI与 specialty 硅片增长：射频SOI、功率SOI、硅光子SOI需求爆发，技术壁垒高（Smart Cut等），
中国厂商（如沪硅/新傲）已实现突破并锁定长单。
• 更高纯度与更严规格：11N+纯度、纳米级平整度（GBIR、SFQR）、低COP缺陷、特定电阻率/氧含量控制，成为先进制程入场券。
四、全球竞争格局与重点厂商
4.1 全球市场集中度高，头部厂商主导
全球半导体硅片行业高度集中，前五大厂商（Shin-EtsuChemical、SUMCO、GlobalWafers、Siltronic、SK Siltron）合计市占率超过70-80%。日本厂商在高端技术与良率上长期领先；中国台湾GlobalWafers通过并购扩张；韩国SK Siltron依托三星生态；欧洲
Siltronic技术强但规模较小。中国大陆厂商正快速追赶，尤其在12英寸产能上已形成一定规模。
4.2 重点国际厂商简析
• Shin-Etsu Chemical（信越化学，日本）：全球硅片绝对龙头，技术最全面、良率最高，高端逻辑与存储片市占领先。2026年积极参与涨价，AI相关产品供给紧张。
• SUMCO（日本）：全球第二大，Epi片实力突出。明确2026年Epi供给偏紧至三季度，接受客户涨价。
• GlobalWafers（环球晶圆，台湾）：通过并购Siltronic等快速扩张，全球布局完善，300mm产能规模大。
• SK Siltron（韩国）：依托三星与SK海力士，存储片优势明显。
• Siltronic（德国）：技术领先，尤其高端抛光与Epi，2024-2025被GlobalWafers并购整合。
4.3 中国大陆厂商崛起与产能格局
中国大陆是全球硅片产能扩张最快的区域。2020年12英寸产能仅约20万片/月，2025年已超105万片/月，2026年预计达150万片/月，占全n球12英寸产能比重从低个位数快速提升至接近或超过20-25%。本土自给率（尤其是成熟与中端制程）显著提高，部分龙头已通过中芯国际28nm/14nm验证，甚至开始切入更先进节点与HBM相关验证。
国内主要12英寸硅片厂商产能与定位（2026年最新）表2：中国大陆主要12英寸硅片厂商产能与定位对比（2026年估算，综合公司公告与行业信息）
五、中国市场专题：本土化加速与2026年价格上行
5.1 价格趋势：长协到期 + 需求回暖 = 结构性涨价
2026年硅片行业迎来久违的涨价窗口。核心驱动：①前期长协（通常2-3年）陆续到期，客户重新谈判；
②AI需求超预期，晶圆厂尤其是存储与先进逻辑产能利用率高，传导至硅片端；③部分规格（如AI/HBM配套、车规Epi、重掺）供给偏紧甚至现货紧张。
具体表现：2026年3月行业已酝酿涨价信号，5-6月逐步落地。国际巨头普涨3-8%，AI专用片更高；国内立昂微7月起上调10-15%；部分Epi与高端片涨幅达15-25%。测试片因盈利倒挂，厂商优先供应正片。预计2026下半年谈判将进一步推进，盈利修复力度取决于需求持续性与产能释放节奏。
5.2 政策与产业生态支持
中国政府持续推动半导体全产业链自主可控。硅片作为“卡脖子”材料，享受“专精特新”小巨人、高端制造、集成电路产业投资基金等多重支持。地方层面（上海、江苏、浙江、陕n西等）提供厂房补贴、人才引进、税收优惠。晶圆厂本土化采购比例要求或激励，进一步打开国产硅片市场空间。
5.3 投资/合作机遇与风险
• 机遇：AI+EV双轮驱动需求超周期；国产替代加速验证放量窗口期；产品结构升级（从抛光片向
Epi、SOI、高端 specialty 迁移）提升ASP与毛利；长单锁定（部分龙头已签至2028年）。
• 风险：扩产高资本开支导致短期盈利承压（折旧+研发）；先进节点验证周期长、良率爬坡不确定；若AI资本开支增速放缓或库存调整，可能出现阶段性供过于求；地缘政治风险（设备/技术出口管制）影响高端材料迭代速度；原材料（多晶硅）与能源价格波动。
六、风险、挑战与未来展望
6.1 主要风险因素
• 周期性波动：半导体行业经典“猪周期”，AI当前是强催化剂，但若下游需求（尤其是消费/手机）复苏不及预期，或AI训练投入边际放缓，硅片可能快速进入去库存阶段。
• 技术与资本壁垒：新进入者或二线厂商在先进Epi、超大尺寸、低缺陷控制上仍存差距，验证周期可达数年。
扩产需巨额 capex（单条300mm线数亿美元级），财务压力大。
• 供应链与地缘风险：关键设备（拉晶炉、切磨抛设备）仍依赖进口；出口管制可能影响中国高端材料发展节奏；全球供应链碎片化增加物流与成本不确定性。
• 盈利与竞争加剧：中国厂商快速扩产可能导致中低端规格价格战；国际巨头通过技术与长单巩固高端市场份额。
6.2 2026-2030年展望
综合多机构预测，全球硅片市场将维持中高个位数增长，AI/HPC与EV是两大超预期变量。中国大陆将在全
球供给中扮演越来越重要的角色，12英寸自给率有望从当前~50%进一步提升，部分高端规格实现突破。行业
将呈现“高端紧平衡 + 中低端竞争分化”的格局。盈利能力分化明显：具备技术壁垒、产品结构优化、客户粘
性强的龙头将显著受益于周期上行与国产化红利。
6.3 情景分析（简要）
表3：2026-2030年市场情景分析（仅供参考，非预测）
七、结论与建议
2026年半导体硅片行业正站在AI驱动的新周期起点上。全球需求结构性偏紧与中国本土化双重红利叠加，为具备技术积累、产能规模与客户资n源的龙头企业提供了难得的成长窗口。国际巨头凭借技术与先发优势巩固高端市场；中国厂商在政策支持n与晶圆厂扩产的带动下，正从“跟跑”向“并跑”甚至局部“领跑”转变。
对产业链参与者/投资者的启示：
• 关注产品结构升级：优先布局或投资具备Epi、SOI、车规/先进节点认证能力的厂商，ASP与毛利弹性更
大。
• 跟踪产能利用率与长单情况：高稼动率 + 长协锁定是盈利修复的核心信号。
• 中国龙头价值重估：沪硅产业（技术+SOI）、西安奕材（规模+存储）等已进入业绩弹性释放期，值得持续跟踪其验证进展与财务改善。
• 风险控制：关注地缘政策变化、AI资本开支节奏、原材料成本；分散布局，避免单一规格或单一区域过度暴露。
• 长期视角：硅片是半导体“粮食”，AI、EV、数字经济长期趋势不变，供给侧集中度提升有利于头部企业，
国产化是确定性趋势。
重要声明：本报告所有数据、观点与预测均来源于公开信息、第三方研究机构报告（如BCC Research、MordorIntelligence、SEMI）、公司公告及行业专家访谈综合分析，力求客观准确，但不保证完全无误。半导体市场受宏观经济、技术迭代、政策变化、突发事件等多重因素影响，实际结果可能与本文情景存在显著差异。本报告不构成任何形式的投资建议、证券推荐或买卖邀请。
