随着汽车产业向电动化、智能化、网联化方向快速发展，车身电子电气架构正从传统的分布式 ECU 架构向域集中式架构加速演进。车身域控制器（ZCU）作为域集中架构的核心部件，承担了车身大部分功能的集中控制、信号处理、通信调度与电源管理职能，是实现车身智能化控制的核心载体。

本次拆解分析的对象为车身域控右域（ZC_R），是一款面向高端乘用车型的高集成度车身域控制器，核心硬件方案以英飞凌全系列车规级芯片为主体，搭配 NXP 通信芯片、ST 模拟芯片等行业主流器件，实现了车身右域全场景功能的集中控制。本次拆解将结合硬件实物分析、核心芯片参数解读、引脚定义功能映射，全面拆解该域控的硬件架构、功能实现、安全设计与行业定位，为车身域控制器的技术研发、方案选型与国产替代提供参考依据。

本次拆解的车身域控右域采用了高度集成化的硬件架构设计，整体可划分为主控核心单元、电源管理单元、功率驱动与执行器控制单元、通信与接口单元、模拟信号处理单元、功能安全与保护单元六大核心模块，各模块之间通过高速总线与电源网络实现互联互通，形成了完整的车身控制硬件体系。

从硬件方案的核心选型来看，该域控采用了以英飞凌车规芯片为绝对核心的全链路方案，从主控 MCU、电源管理 PMIC、高边驱动芯片、桥驱动芯片到 MOSFET 功率器件，均采用英飞凌的行业主流产品，仅在通信接口、模拟信号处理部分搭配了 NXP、ST 等厂商的成熟器件，整体方案的一致性、兼容性与可靠性达到了行业高端水平。

从功能覆盖来看，该域控实现了车身右域全场景的功能控制，包括整车电源分配管理、车身灯光系统控制、座椅系统驱动控制、空调系统执行器驱动、底盘相关模块供电与唤醒、车身传感器信号采集与处理、车身执行器的故障诊断与保护等，几乎覆盖了车身右域所有的电气功能，完全符合域集中式架构 “高度集成、减少分散 ECU、降低线束复杂度” 的核心设计理念。

该车身域控右域的核心控制大脑为英飞凌 Aurix TC399车规级微控制器，这是英飞凌 Aurix TC3x 系列中资源配置最丰富、性能最强的旗舰级 MCU，也是当前高端车身域控制器、智能驾驶域控制器领域的主流选型方案。

2.1 核心硬件参数

英飞凌 Aurix TC399 的核心硬件参数达到了当前车规级 MCU 的第一梯队水平，具体核心配置如下：

1、核心架构与主频

采用 6+4 多核架构，包含 6 个 TriCore 主核心，4 个辅助处理核心，主核心最高主频可达 300MHz，具备极强的并行处理能力与实时控制能力，可同时满足车身多场景功能的实时控制需求。

2、存储资源

内置 16MB 大容量 Flash 存储器，可满足车身控制复杂算法、功能安全监控、通信协议栈、故障诊断数据的存储需求，同时内置大容量 SRAM，可实现高速数据缓存与实时运算。

3、外设与接口资源

具备极其丰富的外设接口资源，包括多路以太网 MAC、多路 CAN FD 控制器、LIN 控制器、SPI、I2C、ADC、PWM 等常规外设，同时集成了 eMMC 高速存储接口，可满足车载大容量数据存储的需求。

4、硬件安全模块

内置 HSM Evita Full 硬件安全模块，支持对称加密、非对称加密、哈希算法、安全启动、数据加密存储等全功能信息安全能力，可满足车载网络信息安全、数据防篡改、恶意攻击防护的核心需求。

5、功能安全等级

完全符合 ISO 26262 功能安全标准，最高可支持 ASIL-D 级别的功能安全应用，是当前车规级 MCU 中功能安全等级最高的产品之一，可满足整车最高安全等级的控制需求。

2.2 芯片在域控中的核心作用

在该车身域控右域中，英飞凌 Aurix TC399 作为整个系统的主控核心，承担了以下核心职能：

1、全功能逻辑控制

负责车身右域所有功能的控制逻辑运算，包括灯光控制、座椅调节、空调控制、电源管理等所有功能的算法实现与逻辑调度，是整个域控的 “决策大脑”。

2、信号处理与数据采集

负责采集车身各类传感器的模拟信号、数字信号，通过内置 ADC 与外设接口实现信号的滤波、放大、解析与处理，为控制逻辑提供准确的输入数据。

3、通信调度与网络管理

负责整车 CAN/LIN 网络、车载以太网网络的通信调度，实现域控与整车其他域控制器、车载网关、智能驾驶模块、车身传感器 / 执行器之间的高速、可靠通信，确保整车网络数据的实时交互。

4、功能安全与故障监控

基于内置的功能安全模块，实现对整个域控硬件系统、功能模块的实时故障监控、诊断与处理，包括电源故障、驱动故障、通信故障、传感器故障等，确保系统在故障状态下的安全运行，满足整车功能安全要求。

5、电源管理与低功耗控制

配合电源管理模块，实现整个域控的电源状态管理、低功耗模式控制、唤醒功能实现，满足整车静态电流、低功耗运行的核心要求。

电源管理单元是车身域控制器的核心基础模块，负责为整个系统提供稳定、可靠的电源供电，同时实现电源的故障保护、状态监控与低功耗管理，是整个域控稳定运行的前提。该车身域控右域的电源管理方案采用了英飞凌全系列车规级电源芯片，核心器件为TLF35585主 PMIC，搭配TLF11251辅助电源芯片，形成了完整的高安全等级电源管理方案。

3.1 核心 PMIC：英飞凌 TLF35585

英飞凌 TLF35585 是汽车电子领域经典且成熟的高安全等级车规级 PMIC，是当前车身域控制器、动力域控制器领域的主流选型方案，其核心特性与在本方案中的应用如下：

1、高安全等级

完全符合 ISO 26262 功能安全标准，最高可支持 ASIL-D 级别的安全应用，与主控芯片 TC399 的安全等级完全匹配，可实现整个系统的全链路功能安全设计。

2、宽电压输入与多通道输出

支持宽电压输入范围，可适配整车 12V 电源系统的电压波动，同时集成了多路同步降压转换器、线性稳压器，可为主控芯片、外设模块、驱动电路提供不同电压等级的稳定供电，包括主控核心电压、IO 电压、模拟电路供电、驱动电路供电等，实现了单芯片全系统供电方案。

3、丰富的监控与保护功能

内置了完整的电源监控与故障保护功能，包括过压保护、欠压保护、过流保护、短路保护、过温保护等，可对每一路电源输出进行实时监控，一旦出现故障可快速响应，实现故障隔离与系统保护，避免单点电源故障导致整个系统失效。

4、低功耗与唤醒管理

支持多种低功耗工作模式，可实现极低的静态电流消耗，满足整车熄火后的低功耗要求；同时集成了多路唤醒输入接口，可支持 CAN/LIN 唤醒、IO 引脚唤醒等多种唤醒方式，实现整车的快速上电与功能响应。

3.2 辅助电源芯片：英飞凌 TLF11251

在本方案中，除了主 PMIC TLF35585 之外，还搭配了英飞凌 TLF11251 辅助电源芯片，其核心作用是补充加强系统的电源供电能力。由于主控芯片 Aurix TC399 的多核架构与丰富外设带来了较高的电流消耗，尤其是在系统满负荷运行、多外设同时工作的场景下，主 PMIC 的供电能力需要进一步补充，TLF11251 的加入可有效提升系统的电源输出能力，确保主控芯片与外设模块在全工况下的稳定供电，同时可分担主 PMIC 的发热压力，提升系统的热可靠性。

3.3 电源模块的功能映射

结合本次拆解配套的引脚定义文件，该域控的电源模块引脚全部集中在 Power 功能模块，通过 J1 连接器实现与整车线束的连接，不同引脚根据负载电流的大小采用了不同的 PIN Size 规格：

1、大电流负载引脚

采用 6 号 PIN 规格，可承载大电流输出，包括后部 USB 供电（16.5A）、后空调鼓风机供电（25A）、右侧座椅滑移模块供电（14A）等，均由 BTG 系列高边驱动器驱动，实现大电流负载的可靠供电与保护。

2、中小电流负载引脚

采用 2.8 号或 1.5 号 PIN 规格，可承载中小电流输出，包括车身灯光控制、ECU 唤醒供电、传感器模块供电等，电流范围从 0.4A 到 20A 不等，由 BTS 系列高边驱动器驱动，实现中小电流负载的精准控制与保护。

3、电源地引脚

集中在 CEM 功能模块，采用 2.8 号 PIN 规格，可承载 30A 的接地电流，实现整个系统的稳定接地，确保电源回路的完整性与信号的抗干扰能力。

功率驱动与执行器控制模块是车身域控制器的核心执行单元，负责将主控芯片的控制信号转换为大电流的驱动输出，实现对车身各类执行器、负载的直接控制，是连接主控系统与车身执行器的核心桥梁。该车身域控右域的功率驱动模块全部采用英飞凌车规级驱动芯片与功率器件，形成了覆盖高边驱动、桥驱动、功率 MOSFET 的完整驱动方案，可适配车身各类负载的驱动需求。

4.1 高边驱动（HSD）芯片方案

高边驱动芯片是车身域控制器中应用最广泛的功率器件，负责实现车身各类负载的电源开关控制、故障保护与诊断，是车身电源分配与负载控制的核心器件。本方案中采用了英飞凌两大系列的高边驱动芯片，分别为BTG 系列智能高边驱动器与BTS 系列标准高边驱动器，总数量达到数十颗，覆盖了车身所有负载的驱动需求。

4.1.1 BTG 系列智能高边驱动器

本方案中采用了英飞凌 BTG7016A、BTG7003A 等 BTG 系列高边驱动器，该系列器件是英飞凌推出的带 Wire Guard Smart Power 功能的智能高边驱动器，核心特性如下：

1. 集成电子保险丝功能

   内置了高精度的电流检测、过流保护、短路保护、过温保护、过压 / 欠压保护功能，可实现对负载的全工况故障监控与保护，一旦出现故障可快速关断输出，实现故障隔离，避免负载故障导致的系统损坏，其功能等效于可重复使用的电子保险丝，大幅提升了系统的可靠性与安全性。

2. 大电流驱动能力

   具备极高的电流驱动能力，单通道可支持数十安培的持续电流输出，可适配车身大电流负载的驱动需求，在本方案中主要用于后部 USB、后空调鼓风机、座椅滑移电机等大电流负载的驱动控制。

3. 智能诊断与反馈

   内置了 SPI 通信接口，可实现与主控芯片的实时通信，将负载的电流、电压、温度、故障状态等信息实时反馈给主控芯片，实现对负载的全生命周期状态监控与故障诊断，满足整车 OBD 故障诊断的需求。

4. 车规级可靠性

   完全符合 AEC-Q100 车规级标准，工作温度范围覆盖 - 40℃~150℃，可适应汽车发动机舱、车身的恶劣工作环境，具备极高的抗干扰能力与长期可靠性。

4.1.2 BTS 系列标准高边驱动器

本方案中采用了大量英飞凌 BTS 系列高边驱动器，包括 BTS7004-1、BTS7080-2、BTS7008-2、BTS7012-2 等多个型号，是车身电子领域应用最成熟、最广泛的标准高边驱动器系列，核心特性如下：

1. 宽范围电流适配

   BTS 系列高边驱动器覆盖了从几安培到几十安培的宽范围电流驱动能力，不同型号可适配不同电流等级的负载，在本方案中主要用于车身灯光控制、ECU 唤醒供电、传感器模块供电、中小功率执行器驱动等场景，电流覆盖范围从 0.4A 到 20A，完全适配车身中小电流负载的驱动需求。

2. 集成保护功能

   内置了完整的过流、短路、过温、过压 / 欠压保护功能，可实现对负载的基础故障保护，确保系统的安全运行，同时具备电流限制功能，可避免负载启动时的冲击电流导致的器件损坏。

3. 简单易用的控制接口

   采用标准的逻辑电平控制接口，可直接与主控芯片的 IO 引脚连接，无需额外的驱动电路，大幅简化了硬件设计，同时具备快速的开关响应速度，可实现对负载的精准控制。

4. 极高的性价比与成熟度

   BTS 系列高边驱动器在全球汽车电子领域的应用量超过数十亿颗，是行业内最成熟、最稳定的高边驱动方案，同时具备极高的性价比，是车身域控制器中小电流负载驱动的首选方案。

4.2 桥驱动芯片方案

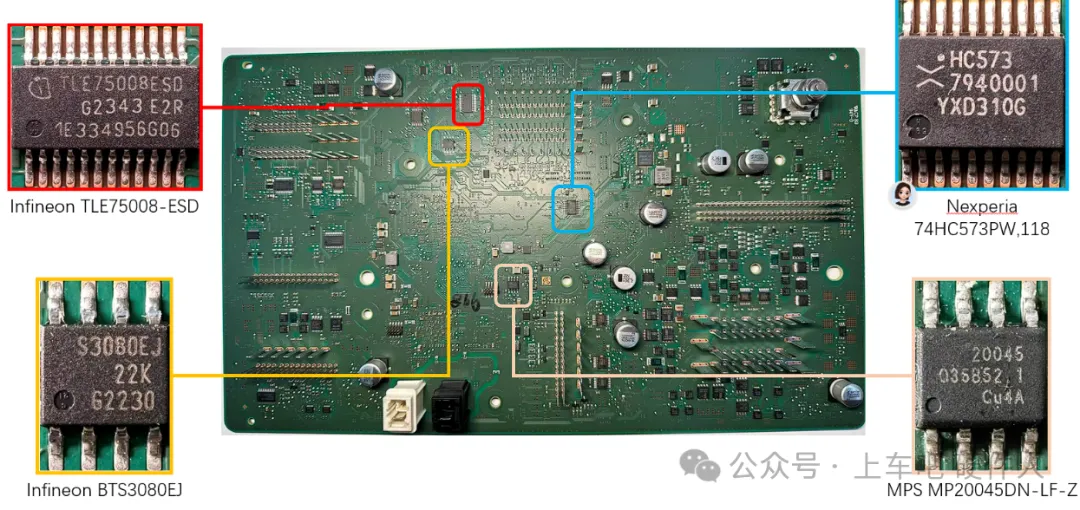

对于车身电机类负载（如座椅调节电机、空调鼓风机电机、电子驻车制动电机等），需要实现电机的正反转、调速、制动等复杂控制，单纯的高边驱动无法满足需求，需要采用专用的桥驱动芯片。本方案中采用了英飞凌全系列车规级桥驱动芯片，包括TLE94112、TLE75008、TLE75602、L99SM81，以及 EPB 专用的L9370，同时搭配了 3 颗TLE92108预驱芯片，形成了完整的电机驱动方案。

4.2.1 核心桥驱动芯片特性

1. 多通道半桥 / 全桥驱动

   该系列桥驱动芯片集成了多路半桥驱动通道，可灵活配置为全桥驱动模式，实现直流电机的正反转、制动、调速控制，同时具备极高的驱动能力，可适配不同功率等级的电机负载。

2. 集成保护与诊断功能

   内置了完整的过流、短路、过温、欠压保护功能，同时具备电机电流检测、故障诊断功能，可实时监控电机的运行状态，一旦出现故障可快速关断输出，保护电机与驱动芯片的安全，同时可将故障信息反馈给主控芯片，实现整车故障诊断。

3. 车规级可靠性

   完全符合 AEC-Q100 车规级标准，工作温度范围覆盖 - 40℃~150℃，具备极高的抗干扰能力，可适应汽车车身的恶劣工作环境，确保电机驱动系统的长期稳定运行。

4. 灵活的控制接口

   支持 SPI 通信接口与标准 IO 控制接口，可实现与主控芯片的灵活连接，同时支持 PWM 调速控制，可实现电机的精准调速，满足车身电机类负载的复杂控制需求。

4.2.2 预驱芯片的作用

本方案中搭配的 3 颗英飞凌 TLE92108 预驱芯片，核心作用是提升桥驱动芯片的驱动能力，实现对外部功率 MOSFET 的精准驱动控制。TLE92108 是一款高集成度的三相半桥预驱芯片，内置了电荷泵、栅极驱动电路、保护电路，可直接驱动外部 N 沟道 MOSFET，实现大电流电机的驱动控制，同时具备完善的故障保护与诊断功能，可大幅提升电机驱动系统的功率等级与可靠性。

4.3 功率 MOSFET 器件方案

为了进一步提升驱动系统的功率能力、降低导通损耗、提升热可靠性，本方案中采用了大量英飞凌车规级功率 MOSFET 器件，包括BUK7Y3R5、BUK7K25-40E、IAUC120N04S6N010、IAUC120N04S6N013、IPG20N04S4-08B，以及 28 颗IPZ40N04S5-5R4，形成了完整的功率器件方案。

这些功率 MOSFET 器件全部采用英飞凌的先进沟槽工艺，具备极低的导通电阻、极高的开关速度、优异的热稳定性与抗雪崩能力，完全符合 AEC-Q101 车规级标准，可适应汽车电子的恶劣工作环境。在本方案中，这些 MOSFET 器件主要配合桥驱动芯片、预驱芯片使用，作为功率开关器件实现大电流的开关控制，可大幅降低驱动系统的导通损耗，提升系统的效率与热可靠性，同时可实现更高的电流驱动能力，适配车身大功率电机类负载的驱动需求。

通信与接口模块是车身域控制器实现与整车其他系统、传感器 / 执行器互联互通的核心模块，负责实现整车网络数据的高速、可靠传输，是域集中式架构的核心纽带。该车身域控右域的通信方案覆盖了车载以太网、CAN FD、LIN 三大主流车载通信总线，全部采用行业主流的车规级通信芯片，具备极高的通信可靠性与兼容性。

5.1 车载以太网通信方案

车载以太网是当前汽车电子电气架构向域集中化、智能化发展的核心通信总线，具备高带宽、低延迟、高可靠性的核心优势，可实现整车各域控制器之间的高速数据传输。本方案的车载以太网通信采用了NXP SJA1110千兆以太网 Switch 芯片，搭配NXP TJA1103以太网物理收发器，形成了完整的车载以太网通信方案。

5.1.1 核心 Switch 芯片：NXP SJA1110

NXP SJA1110 是一款高度集成的车规级千兆以太网 Switch 芯片，是当前车载以太网领域的主流选型方案，核心特性如下：

1. 高集成度与高带宽

   内置了多路千兆以太网端口，支持线速转发，可实现整车以太网网络的组网与数据转发，同时支持 TSN（时间敏感网络）协议，可实现低延迟、高确定性的实时数据传输，满足车载控制、智能驾驶等实时性要求极高的应用场景。

2. 内嵌可编程控制器

   内置了 ARM Cortex M7 可编程控制器，可实现以太网协议栈的运行、网络管理、流量控制、故障诊断等功能，无需额外的主控芯片参与，大幅简化了系统设计，同时可灵活适配整车以太网网络的定制化需求。

3. 车规级可靠性

   完全符合 AEC-Q100 车规级标准，工作温度范围覆盖 - 40℃~125℃，具备极高的抗干扰能力，可适应汽车的恶劣工作环境，同时内置了丰富的错误检测、重发、故障隔离功能，确保以太网通信的长期稳定运行。

4. 丰富的接口与功能

   支持 RGMII、RMII、MII 等多种 MAC 接口，可灵活适配主控芯片、物理收发器的连接需求，同时支持 VLAN、QoS、流量控制、安全认证等丰富的以太网功能，完全符合车载以太网的行业标准。

5.1.2 物理收发器：NXP TJA1103

NXP TJA1103 是一款车规级千兆以太网物理收发器，完全符合 IEEE 802.3bw 标准，是车载以太网领域的成熟应用方案。该芯片实现了以太网物理层的信号转换、编码 / 解码、时钟恢复、故障检测等功能，可支持 100Mbps/1000Mbps 自适应传输，同时具备极低的功耗、极高的抗干扰能力，完全符合车规级应用要求。在本方案中，TJA1103 配合 SJA1110 Switch 芯片，实现了完整的车载以太网通信链路，可实现域控与整车其他域控制器、车载网关、智能驾驶模块的高速数据传输。

5.2 CAN/LIN 总线通信方案

CAN/LIN 总线是汽车电子领域最成熟、应用最广泛的车载通信总线，其中 CAN 总线主要用于整车各 ECU 之间的高速、高可靠性通信，LIN 总线主要用于车身传感器、执行器的低速、低成本通信。本方案的 CAN/LIN 通信采用了 NXP 全系列车规级通信芯片，包括4 颗 TJA1462 CAN 收发器与1 颗 TJA1024 4 通道 LIN 收发器，形成了完整的 CAN/LIN 通信方案。

5.2.1 CAN 收发器：NXP TJA1462

NXP TJA1462 是一款带 SIC（信号改善能力）功能的车规级 CAN FD 收发器，完全符合 ISO 11898-2:2016 标准，是当前车载 CAN FD 领域的主流选型方案，核心特性如下：

1. 支持 CAN FD 高速通信

   可支持最高 5Mbps 的 CAN FD 通信速率，相比传统 CAN 总线大幅提升了通信带宽，可满足车身域控制器与整车其他系统之间的大量数据传输需求，同时完全兼容传统 CAN 2.0A/B 协议，可适配整车现有 CAN 网络的兼容性需求。

2. SIC 信号改善能力

   内置了 SIC 信号改善电路，可有效抑制 CAN 总线上的信号反射、电磁干扰，大幅提升了 CAN 总线通信的可靠性与稳定性，尤其是在长距离、多节点的 CAN 网络中，可有效降低通信错误率，确保数据传输的准确性。

3. 车规级可靠性

   完全符合 AEC-Q100 车规级标准，工作温度范围覆盖 - 40℃~150℃，具备极高的抗干扰能力，可适应汽车的恶劣工作环境，同时内置了过流、过温、短路保护功能，可确保器件在故障状态下的安全运行，不影响整个 CAN 网络的通信。

4. 低功耗与唤醒功能

   支持极低的静态电流消耗，可满足整车低功耗运行的要求，同时支持 CAN 总线唤醒功能，可通过 CAN 总线的唤醒信号实现域控的快速上电，满足整车的实时响应需求。

在本方案中，共采用了 4 颗 TJA1462 CAN 收发器，可实现多路 CAN FD 总线的独立通信，分别用于整车动力 CAN、车身 CAN、底盘 CAN 等不同网段的通信，实现了域控与整车所有 CAN 网络节点的互联互通。

5.2.2 LIN 收发器：NXP TJA1024

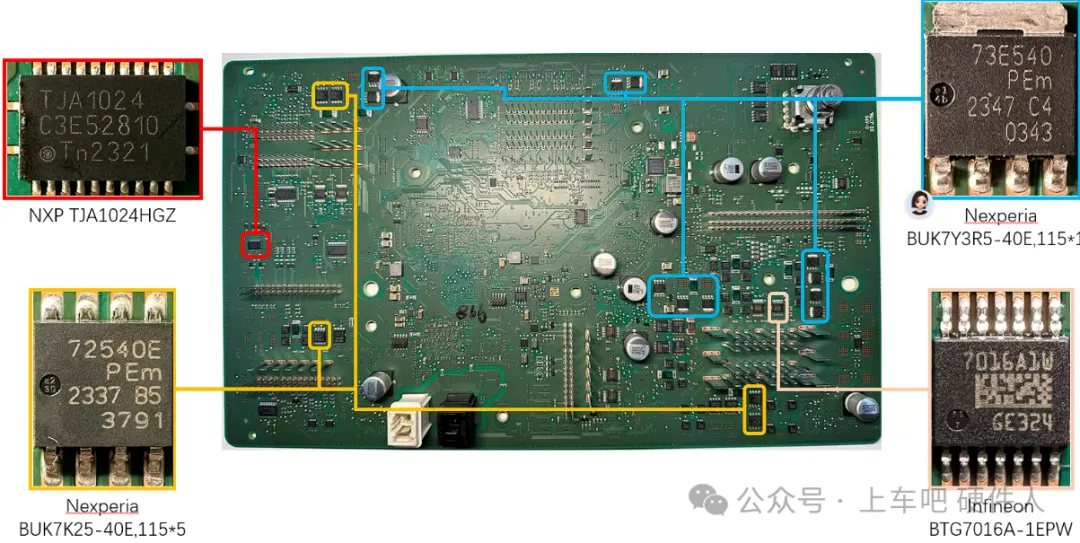

NXP TJA1024 是一款 4 通道的车规级 LIN 收发器，完全符合 LIN 2.2A/SAE J2602 标准，是车身 LIN 总线领域的成熟应用方案。该芯片集成了 4 路独立的 LIN 收发器通道，可同时实现 4 路 LIN 总线的通信，支持最高 20kbps 的通信速率，同时内置了过流、过温、短路保护功能，具备极低的功耗，完全符合车规级应用要求。

在本方案中，TJA1024 4 通道 LIN 收发器主要用于车身传感器、执行器的低速通信，包括车身灯光传感器、座椅位置传感器、空调温度传感器、车身控制按钮等信号的采集与传输，可大幅简化车身线束的设计，降低系统成本，同时实现了车身大量低速传感器 / 执行器的集中控制。

6.1 模拟信号处理单元

模拟信号处理单元是车身域控制器实现传感器信号采集、调理的核心模块，负责将车身各类传感器输出的微弱模拟信号进行放大、滤波、比较，转换为适合主控芯片 ADC 采集的标准信号，是实现车身精准控制的前提。本方案的模拟信号处理单元全部采用 ST 公司的车规级运算放大器芯片，包括LM2902、LM2904、LM2903等行业主流型号。

这些运放芯片全部符合 AEC-Q100 车规级标准，工作温度范围覆盖 - 40℃~125℃，具备极低的输入失调电压、极高的共模抑制比、优异的温度稳定性与抗干扰能力，可完全适配汽车车身的恶劣工作环境。在本方案中，这些运放芯片主要实现以下功能：

1. 传感器信号放大

   对车身各类传感器输出的微弱模拟信号进行精准放大，包括电流传感器、电压传感器、温度传感器、位置传感器等信号，确保信号的幅度达到主控芯片 ADC 的输入范围，提升信号采集的精度。

2. 信号滤波与降噪

   通过有源滤波电路，对传感器信号中的高频噪声、电磁干扰进行有效滤除，确保信号的纯净度，避免噪声干扰导致的信号采集误差，提升控制逻辑的准确性。

3. 信号比较与阈值检测

   通过电压比较器电路，实现对传感器信号的阈值检测、故障判断，比如过压 / 欠压检测、过流检测、传感器故障诊断等，可快速识别传感器的异常状态，实现系统的故障保护。

4. 电流 / 电压采样

   配合采样电阻，实现对负载电流、电源电压的精准采样，为电源管理、负载故障诊断提供准确的输入数据，确保系统的安全运行。

6.2 功能安全与可靠性设计

功能安全是汽车电子的核心要求，尤其是车身域控制器作为整车车身功能的核心控制单元，其功能安全等级直接决定了整车的安全性能。本次拆解的车身域控右域，从芯片选型、硬件设计、系统架构三个层面，实现了全链路的功能安全设计，最高可支持 ASIL-D 级别的功能安全应用，完全符合 ISO 26262 功能安全标准。

6.2.1 芯片级功能安全设计

本方案的核心芯片全部采用高功能安全等级的车规级器件，从源头确保了系统的功能安全能力：

1. 主控芯片 TC399

   完全符合 ISO 26262 ASIL-D 级别的功能安全要求，内置了功能安全监控模块、ECC 校验模块、时钟监控模块、电压监控模块，可实现对芯片自身运行状态的实时监控，一旦出现故障可快速响应，进入安全状态，确保系统的安全运行。

2. 电源管理芯片 TLF35585

   同样符合 ISO 26262 ASIL-D 级别的功能安全要求，内置了完整的电源监控、故障检测、安全状态机模块，可实现对整个系统电源的实时监控，一旦出现电源故障可快速关断非安全相关的电源输出，确保安全相关功能的正常供电，实现系统的安全降级。

3. 驱动芯片与通信芯片

   所有的高边驱动芯片、桥驱动芯片、CAN/LIN 通信芯片，全部符合 AEC-Q100 车规级标准，内置了完整的故障检测、保护功能，可实现对自身运行状态、负载状态的实时监控，一旦出现故障可快速关断输出，实现故障隔离，避免单点故障导致的系统失效。

6.2.2 硬件级可靠性设计

除了芯片级的功能安全设计，本方案在硬件设计层面也采用了多重可靠性设计措施，确保系统在恶劣工作环境下的长期稳定运行：

1. 全车规级器件选型

   所有的电子元器件全部采用车规级器件，满足 AEC-Q100/AEC-Q101 标准，工作温度范围覆盖 - 40℃~125℃，可适应汽车车身的高温、低温、潮湿、振动、电磁干扰等恶劣工作环境，具备极高的长期可靠性。

2. 电源多重保护设计

   整个电源系统采用了多重保护设计，包括输入侧的过压 / 欠压保护、反接保护、浪涌保护，每一路负载输出都有独立的高边驱动芯片，具备过流、短路、过温保护功能，可实现故障的精准隔离，避免单点负载故障导致的整个系统电源失效，大幅提升了系统的电源安全性。

3. 通信冗余与错误处理

   CAN/LIN 通信总线采用了双绞屏蔽线设计，具备极强的抗电磁干扰能力，同时通信协议内置了错误检测、重发、故障隔离机制，一旦出现通信错误可快速重发数据，确保数据传输的准确性；以太网通信采用了 TSN 时间敏感网络协议，可实现低延迟、高确定性的实时数据传输，同时具备 VLAN、QoS、流量控制等功能，确保通信的可靠性。

4. 热设计与散热优化

   针对大电流驱动芯片、功率 MOSFET、主控芯片等发热器件，采用了优化的 PCB 布局设计，增加了散热焊盘、散热过孔，同时搭配了散热片，可有效降低器件的工作温度，避免器件因过热导致的失效，提升了系统的热可靠性。

5. ESD 与 EMC 防护设计

   所有的对外接口引脚都设计了 ESD 防护电路、浪涌抑制电路，可有效抑制静电放电、车载电源浪涌对器件的损坏，同时 PCB 布局采用了优化的接地设计、信号走线设计，可有效降低电磁干扰，确保系统的 EMC 性能完全符合汽车电子的行业标准。
