做蒂森系电梯维保的同行，尚途（Sanfte）绝对是日常接触最多的梯型之一。不少师傅反映原厂零散资料难找，现场遇到轿顶护栏改造、门机异响、CTU通讯故障、多段速参数错乱时，只能到处打听解决方案。

今天拆解这份20页蒂森原厂《尚途现场问题汇总》官方通讯文档，把文档里设计变更、门机故障、控制器参数、通讯改造、现场NCR问题全部整理成工地可直接落地的实操内容，适合收藏转发，新人老师傅都能用得上。

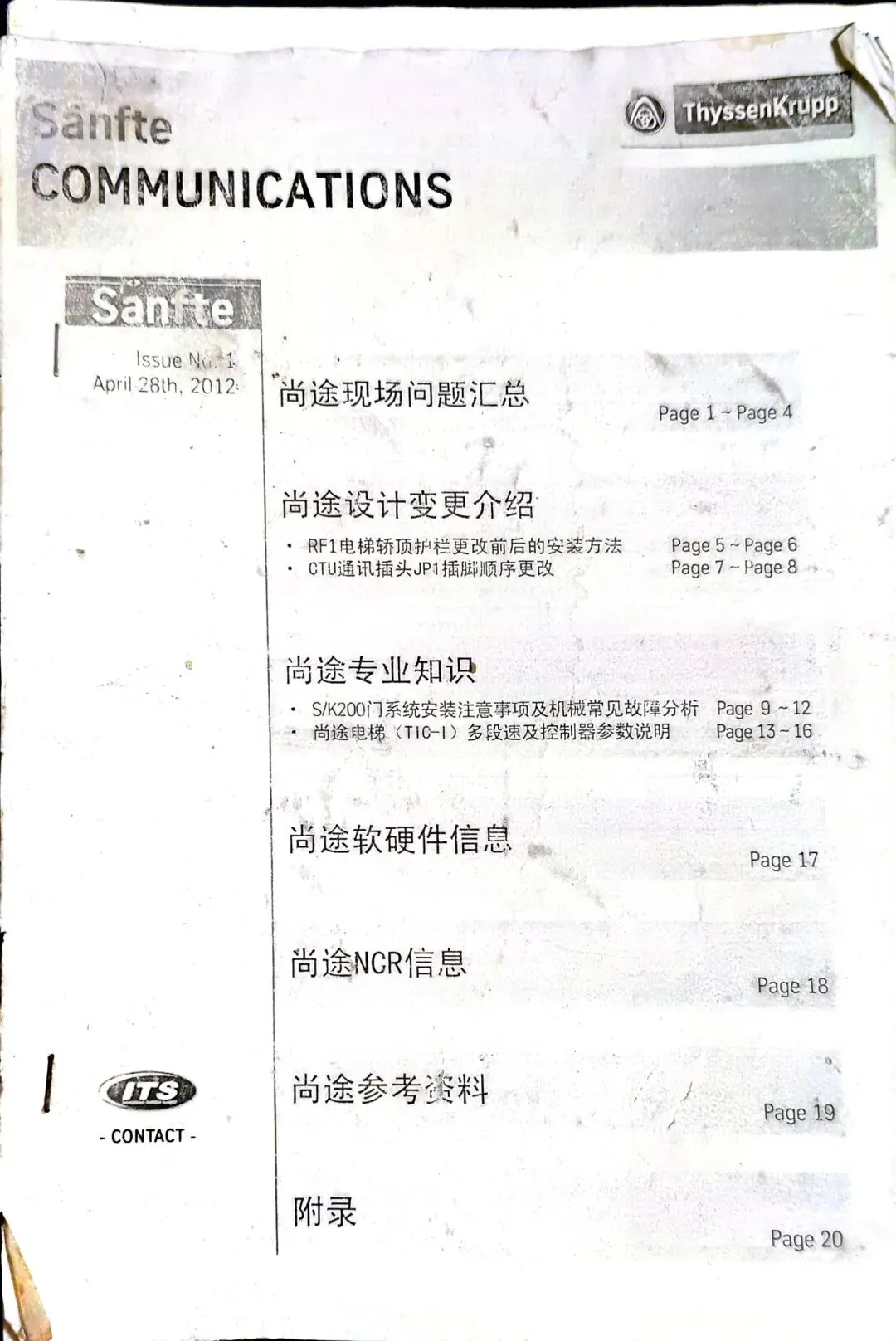

一、文档整体框架梳理（原厂资料目录）

这份蒂森尚途官方资料共20页，分为六大核心板块，覆盖从安装改造到故障复盘全流程：

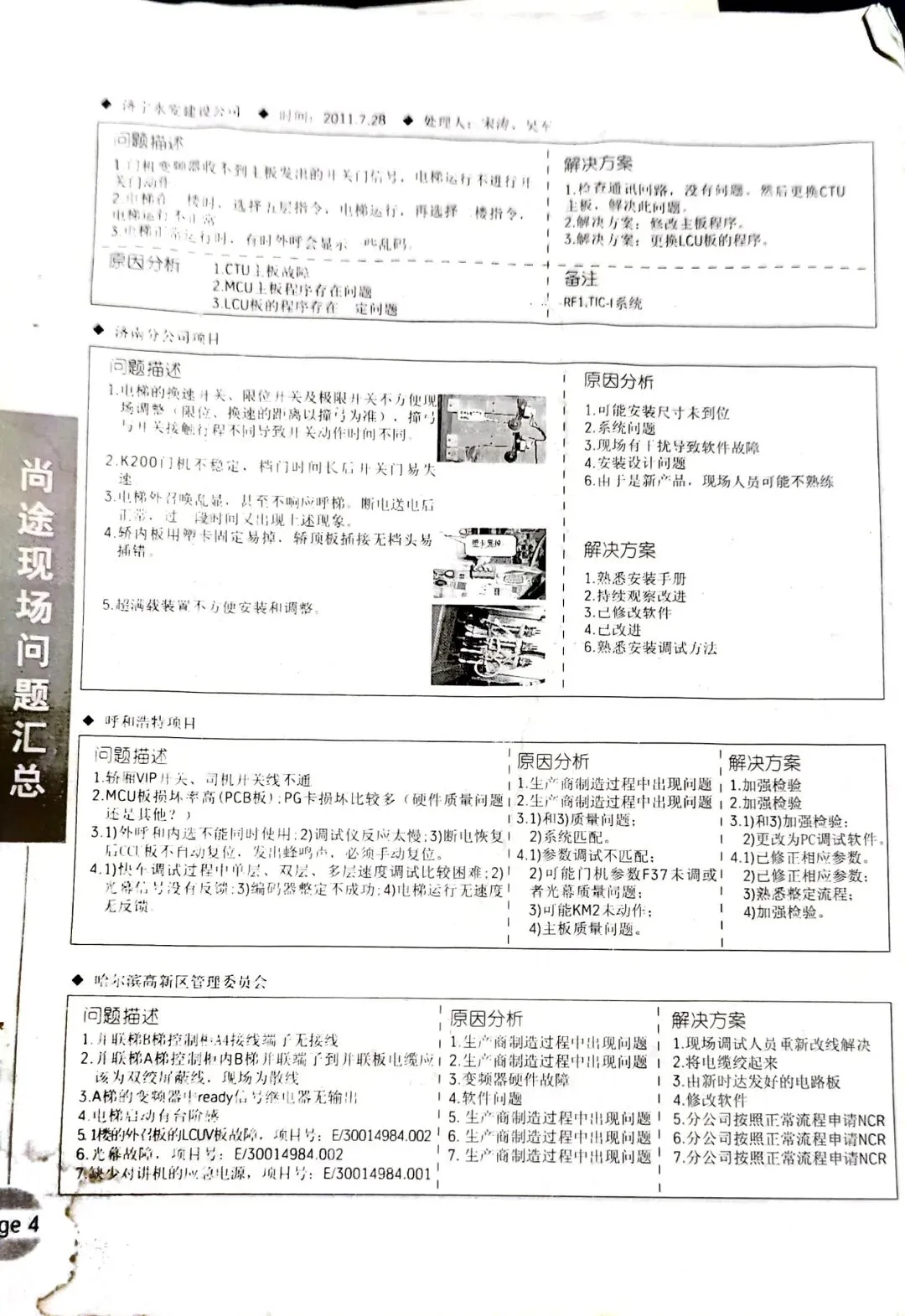

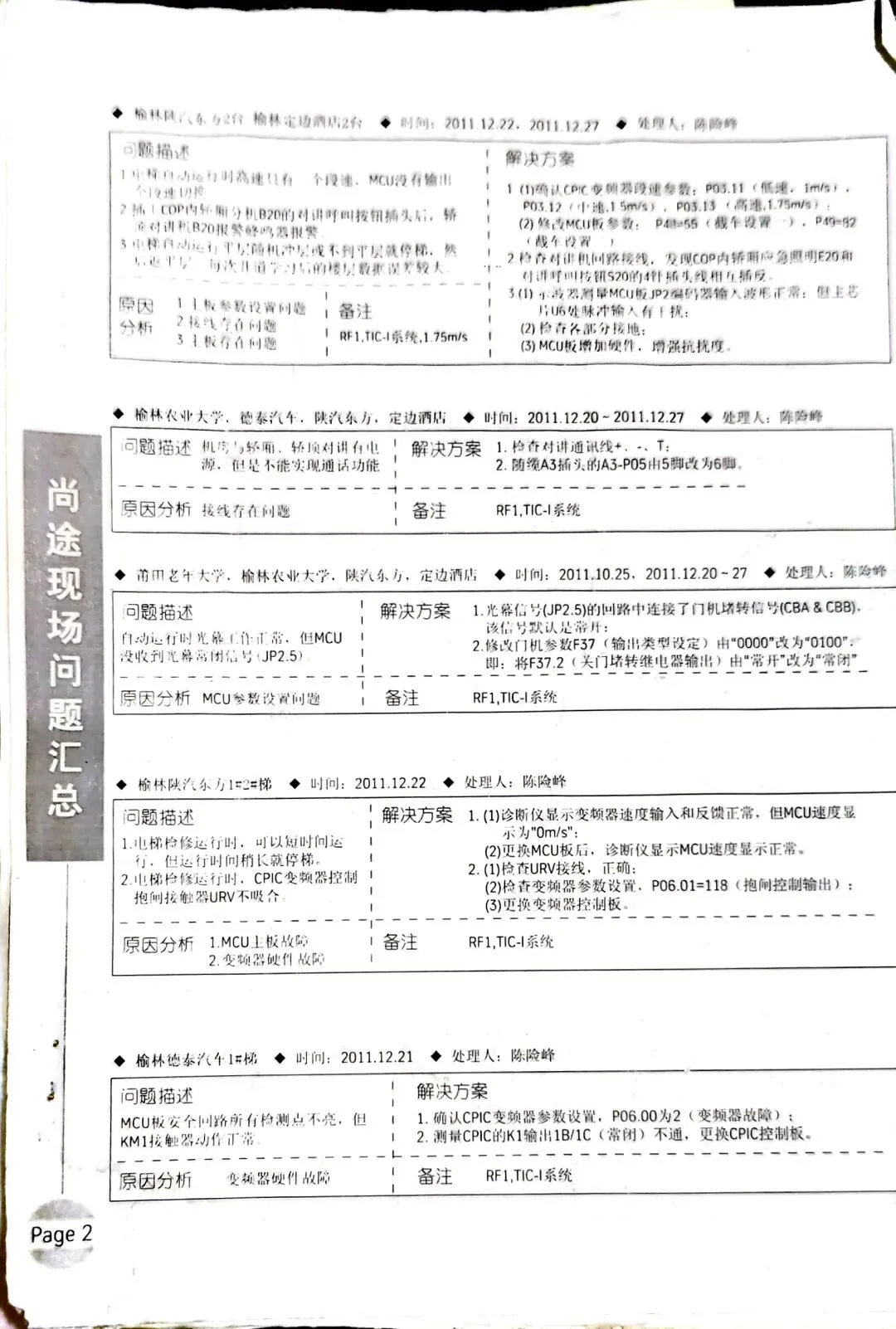

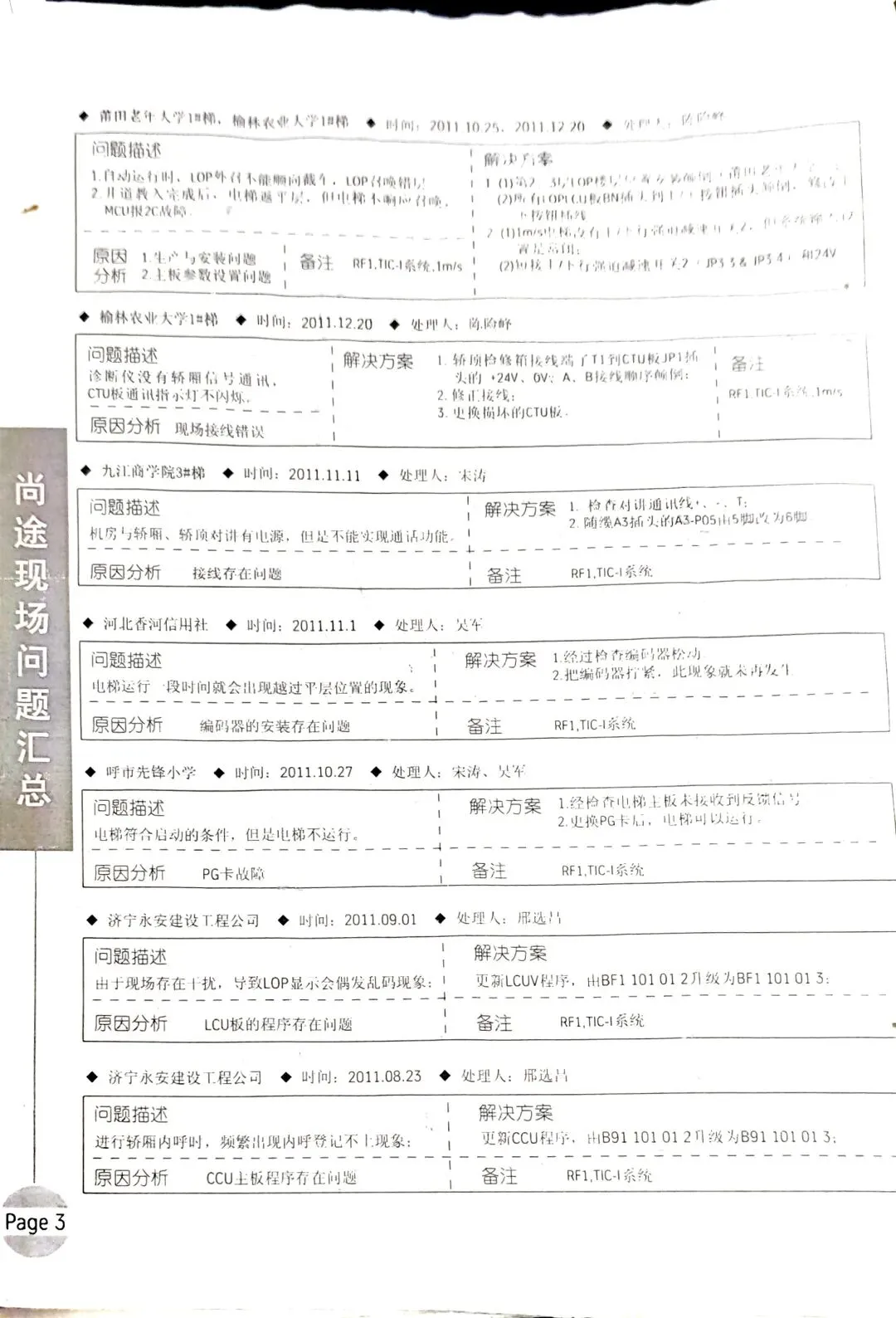

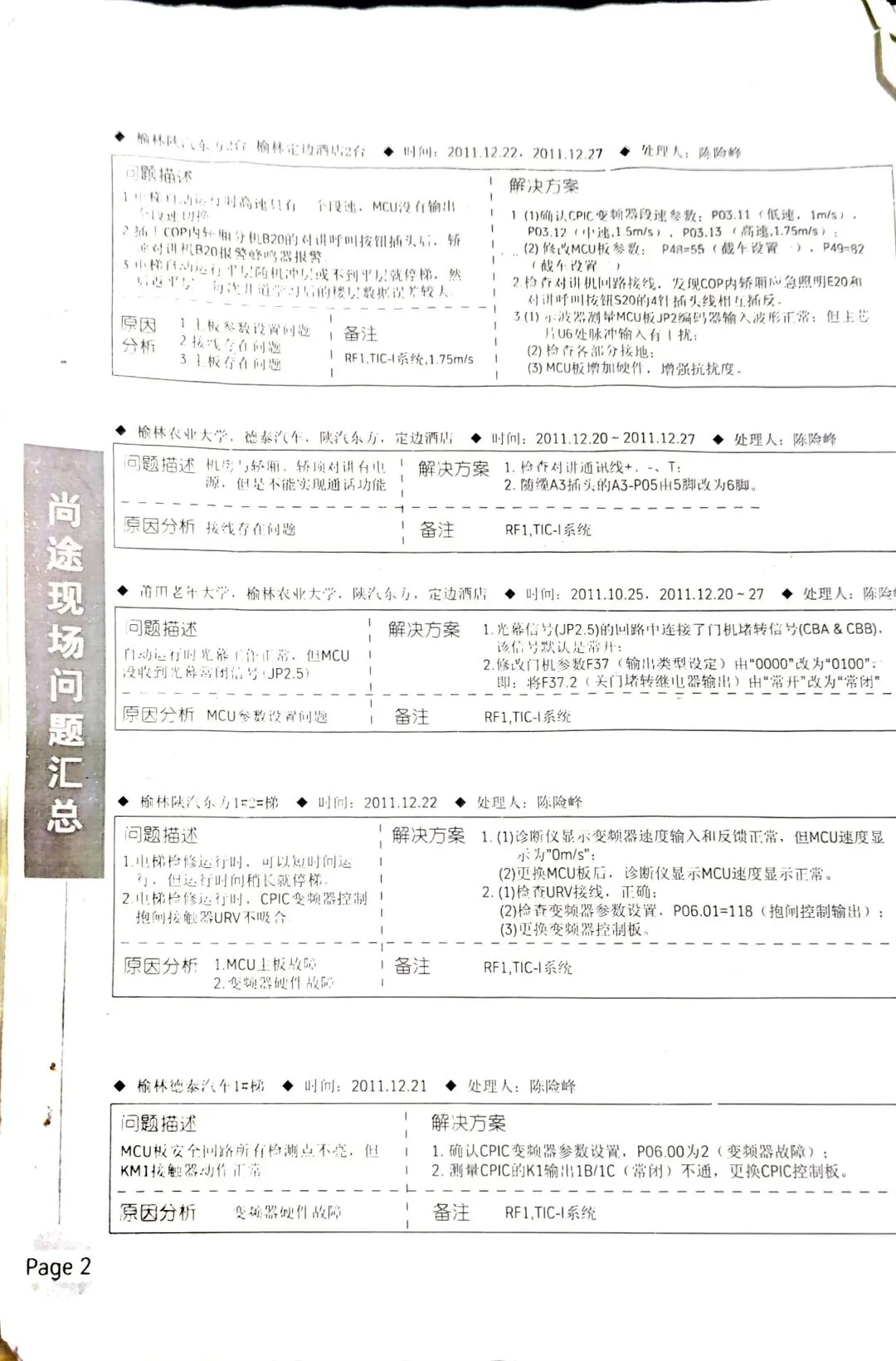

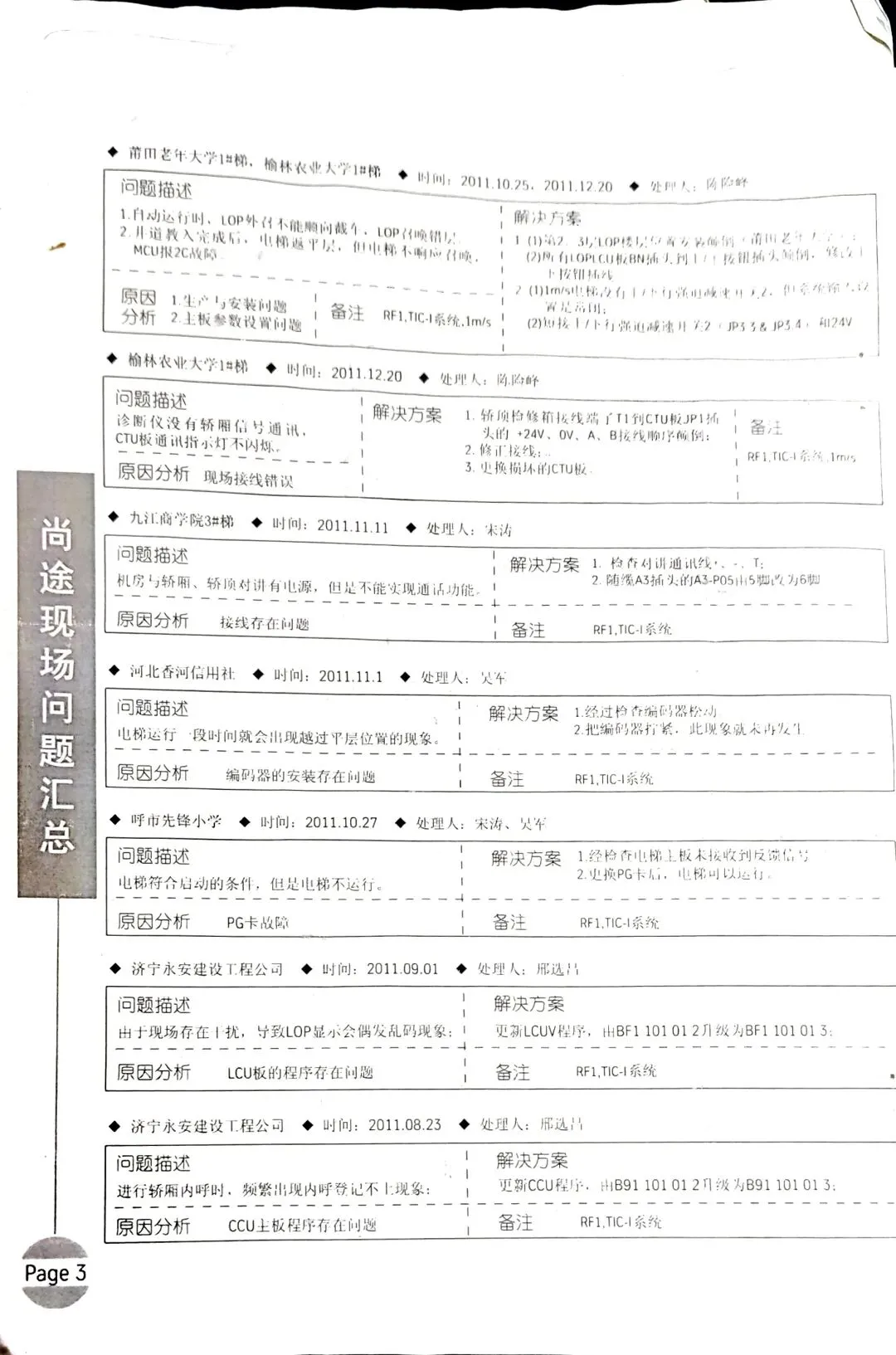

1. 尚途现场问题汇总（P1-P4）：一线高频故障统一答疑

2. 尚途设计变更介绍（P5-P8）：两项重要原厂改造规范

- RF1电梯轿顶护栏新旧安装标准

- CTU主板通讯插头JP1插脚线路改版说明

3. 尚途专业知识（P9-P16）：维保核心实操内容

- S/K200门机安装要点+机械故障排查

- TIC-I控制器多段速设置、完整参数释义

4. 尚途软硬件信息（P17）：主板、门机、驱动配件型号对照表

5. 尚途NCR现场不良案例（P18）：出厂遗留缺陷整改方案

6. 尚途参考资料+附录（P19-P20）：图纸、调试工具配套文件

二、两大原厂设计变更，改造必看（很多老梯踩坑）

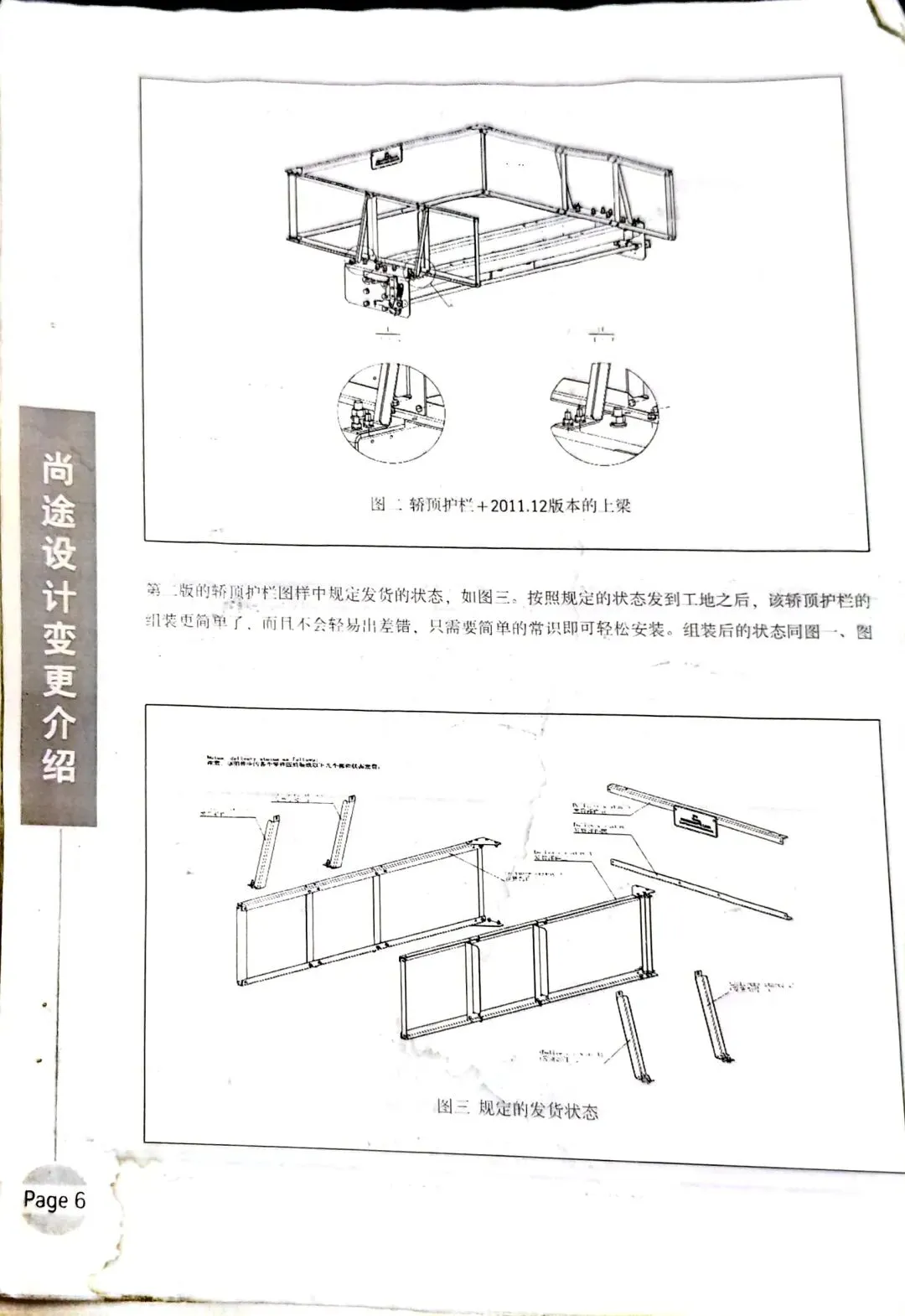

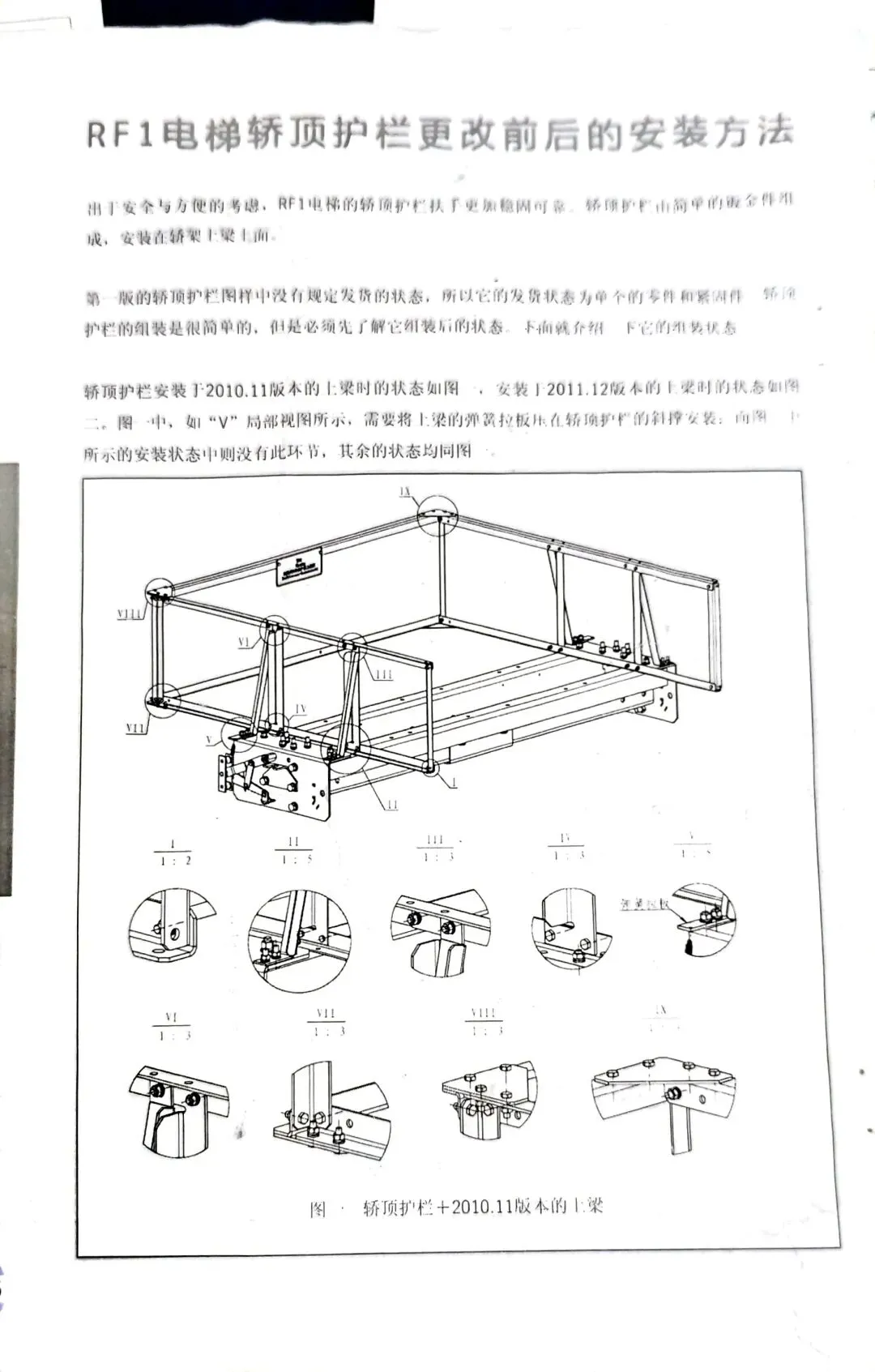

1. RF1轿顶护栏安装变更（P5-P6）

老款尚途RF1轿顶护栏结构强度不足，原厂后期发布改造方案，新旧安装区别：

- 旧款：简易卡扣式护栏，固定点少，年检容易判定不合格；

- 新款：增加底部支撑底座、加长固定螺栓，横向加固连杆；
现场改造要点：

1. 更换配套加长紧固件，严禁短螺栓敷衍安装；

2. 护栏高度、间隙严格遵循新版图纸，避免年检整改返工；

3. 改造完成后留存安装照片，存档备查。

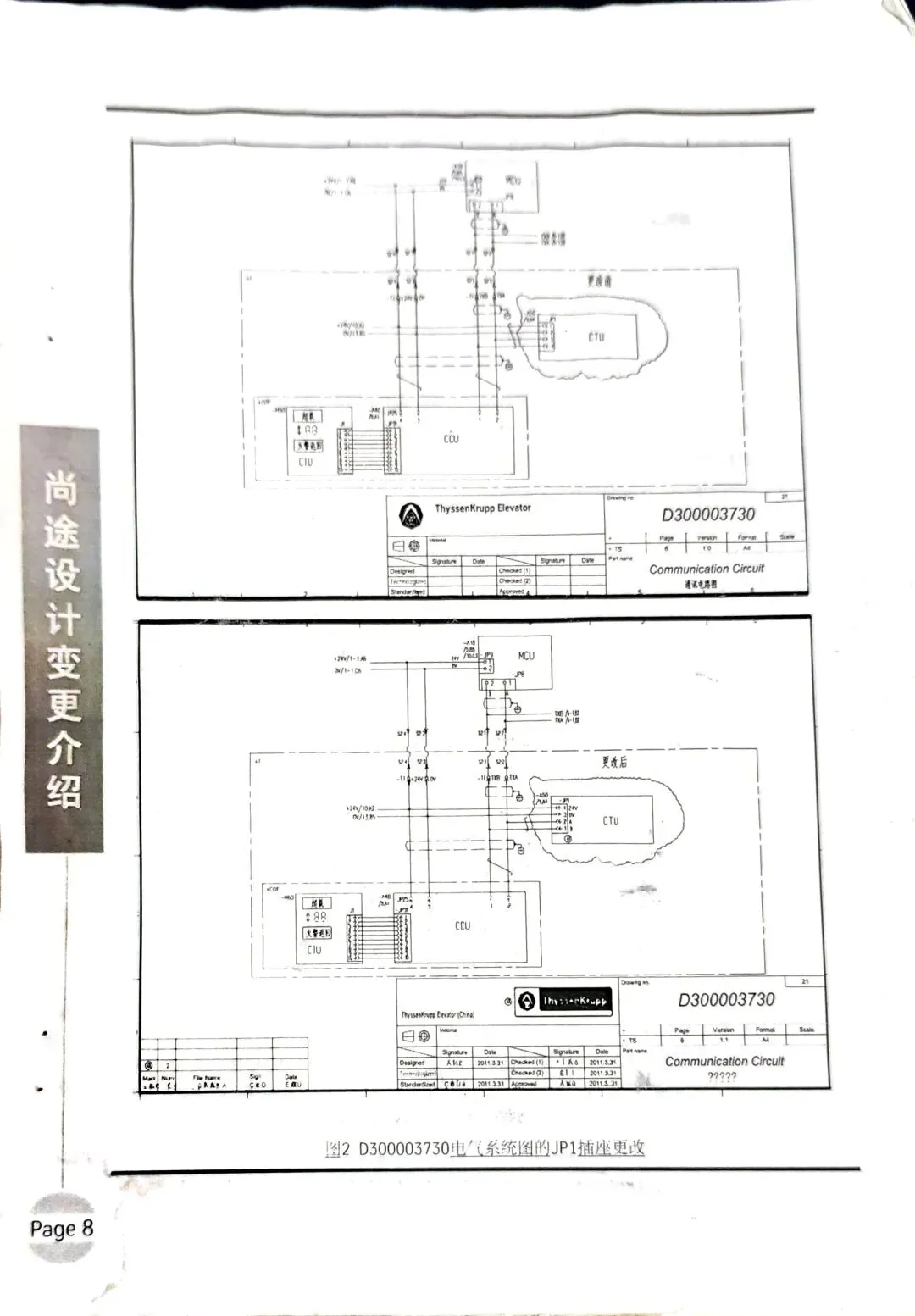

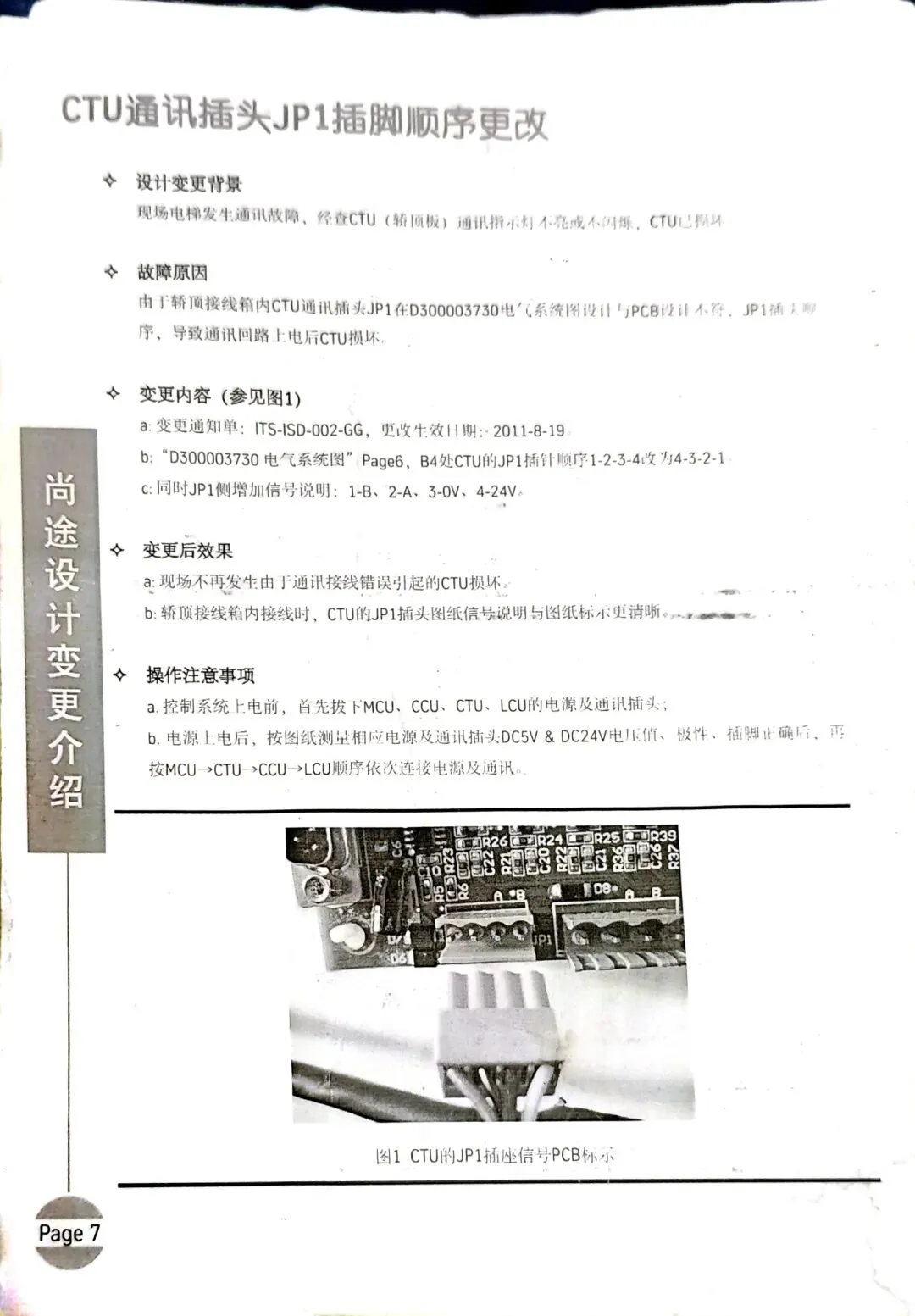

2. CTU通讯插头JP1插脚顺序改版（P7-P8）

大量老梯出现外呼乱层、通讯时断时续，根源是JP1通讯插头线路改版，新旧插头不能直接互换：

1. 旧版JP1插脚排序与新版相反，直接替换会导致通讯中断、主板报通讯故障；

2. 更换CTU板、外呼板时，核对插头线序，不要强行对插；

3. 故障排查：外呼无显示、楼层跳动，优先拆开JP1检查插脚是否错位、氧化。

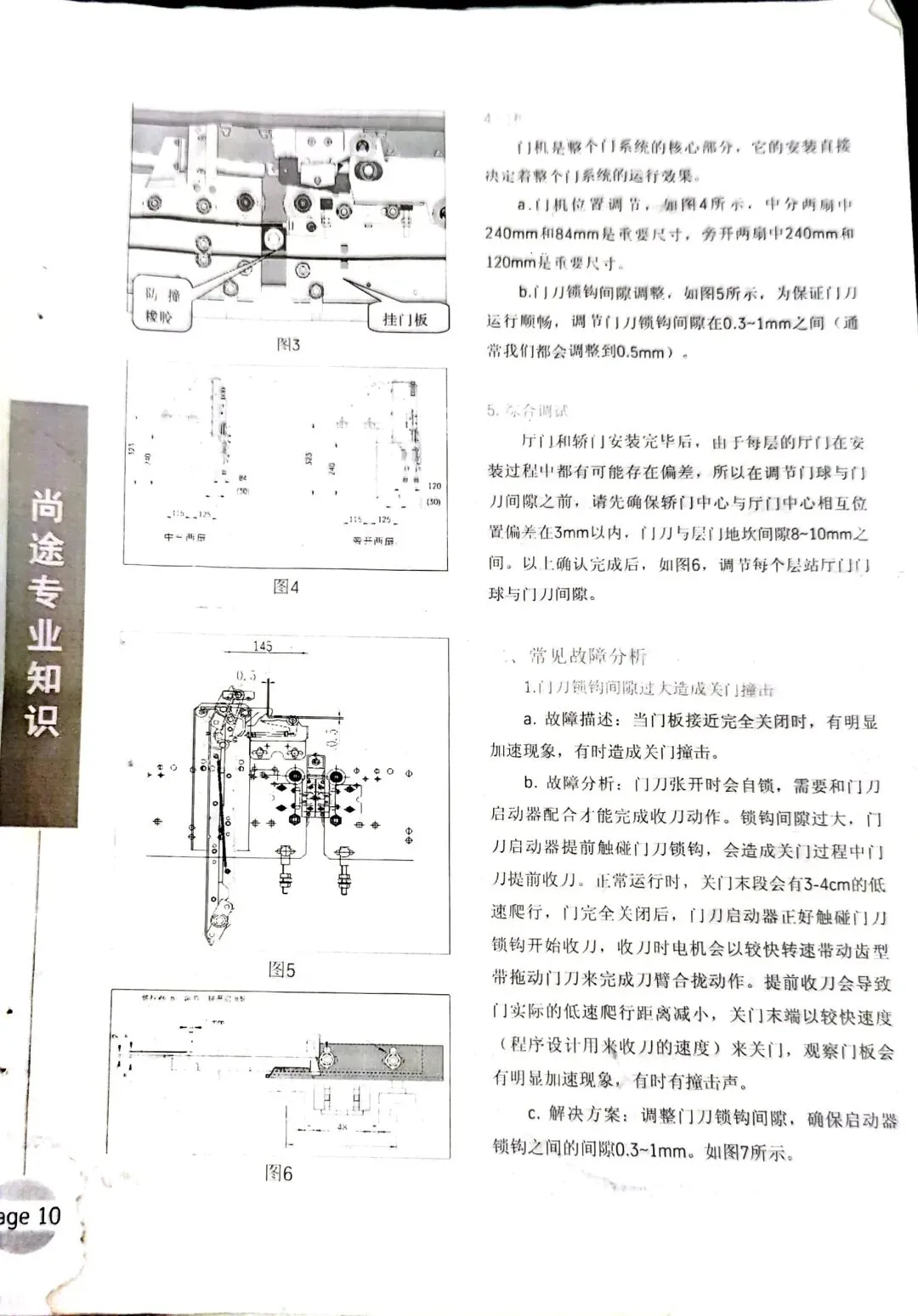

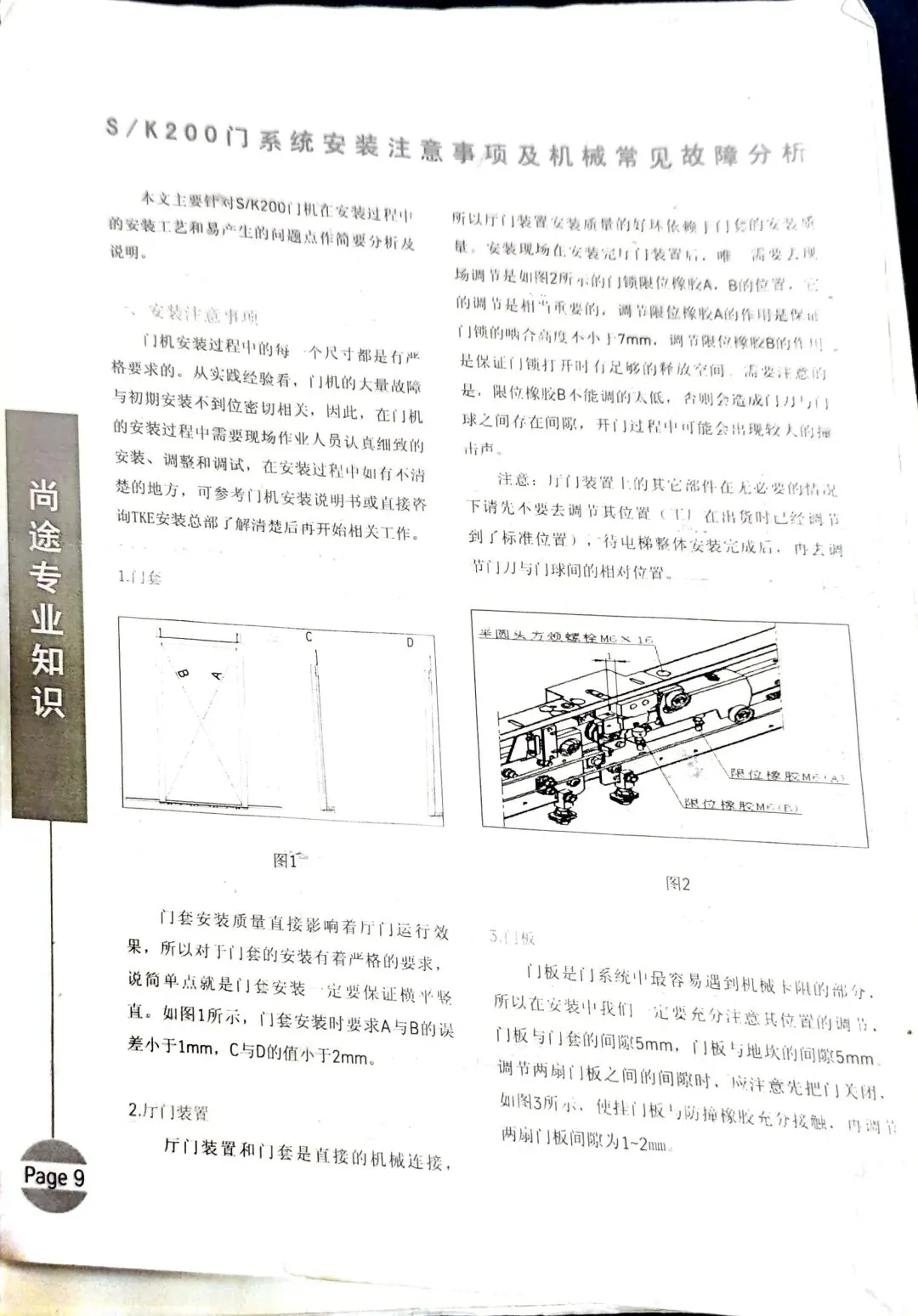

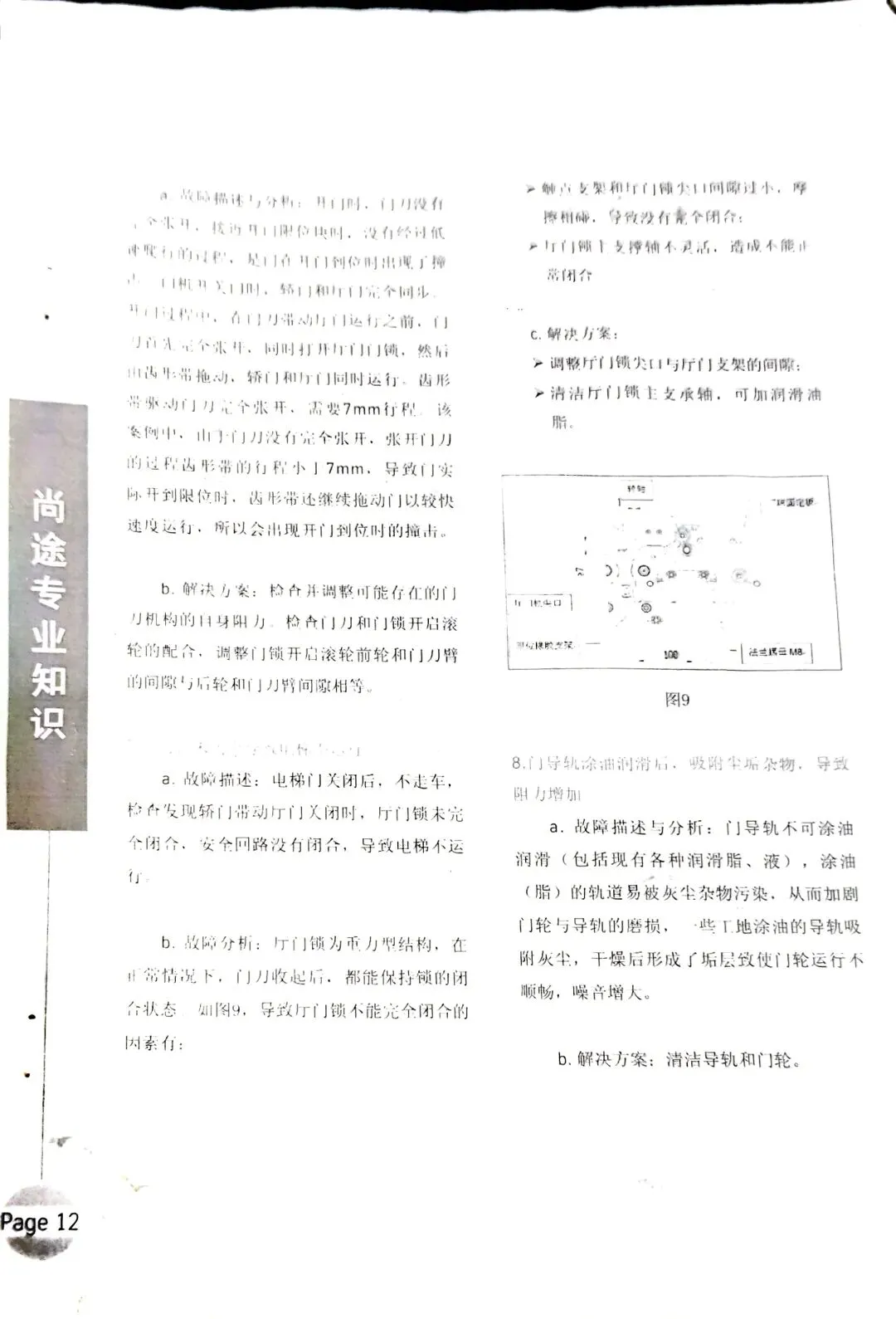

三、核心维保重点：S/K200门机系统安装与故障分析（P9-P12）

尚途标配S/K200变频门机，文档里整理了原厂标准化安装规范和高频机械故障，解决门机卡顿、撞击、异响问题。

（一）安装标准注意事项

1. 门机导轨水平度误差≤1mm，左右高度偏差过大极易开关门抖动；

2. 同步带张力统一标准，过松打滑、过紧磨损电机轴承；

3. 编码器线束预留足够活动余量，开关门拉扯断线会直接报门机故障；

4. 光幕支架固定避开门吊板运动轨迹，防止关门干涉光幕。

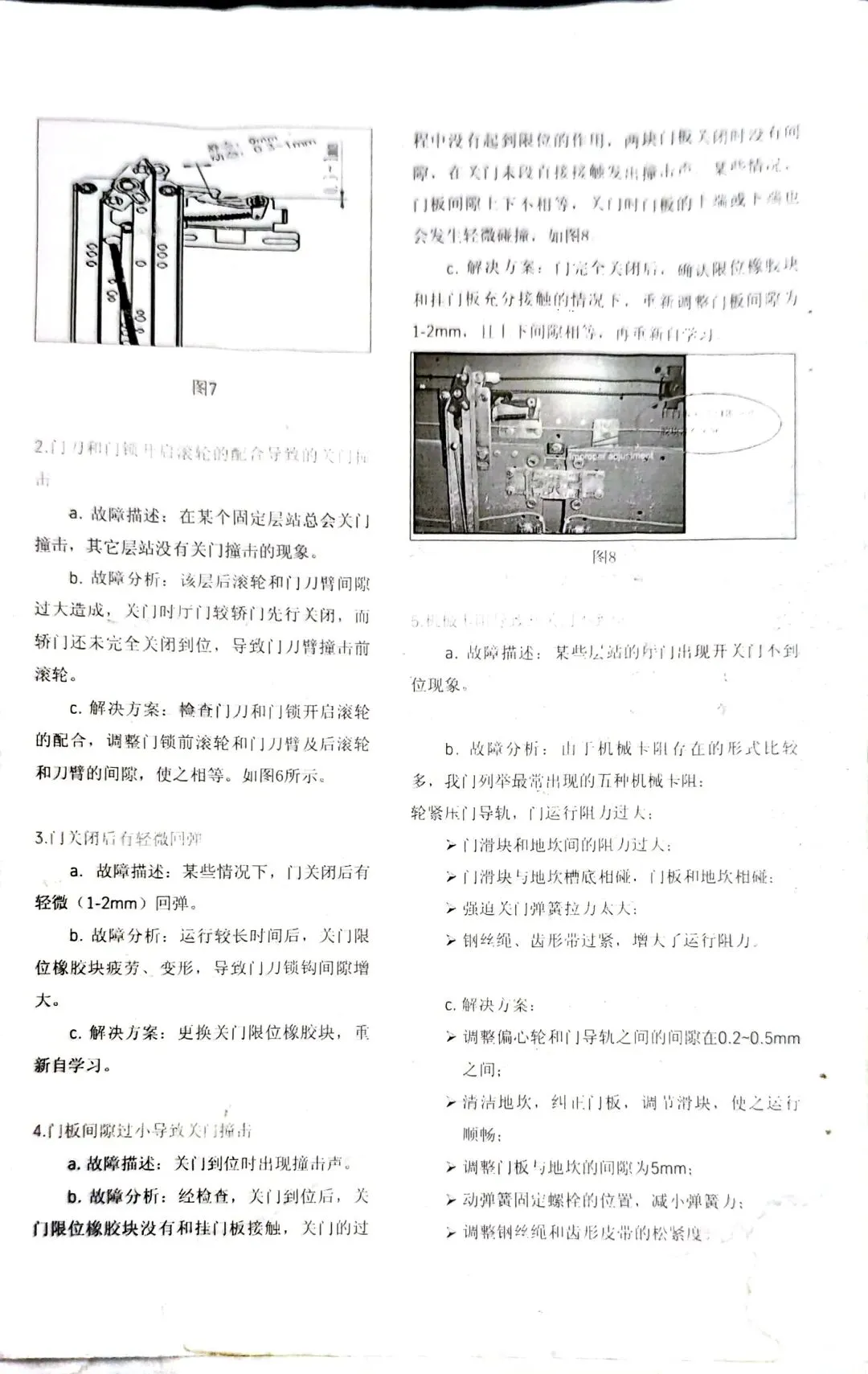

（二）机械常见故障速查

1. 关门撞击门套：吊轮磨损、导轨积垢、门机减速参数未匹配；

2. 开门中途卡顿：同步带脱齿、门滑块变形、地坎异物卡阻；

3. 门机异响：电机轴承缺油、同步带摩擦侧板、门头固定螺丝松动；

4. 开关门无力：编码器信号异常，需重新做门宽自学习。

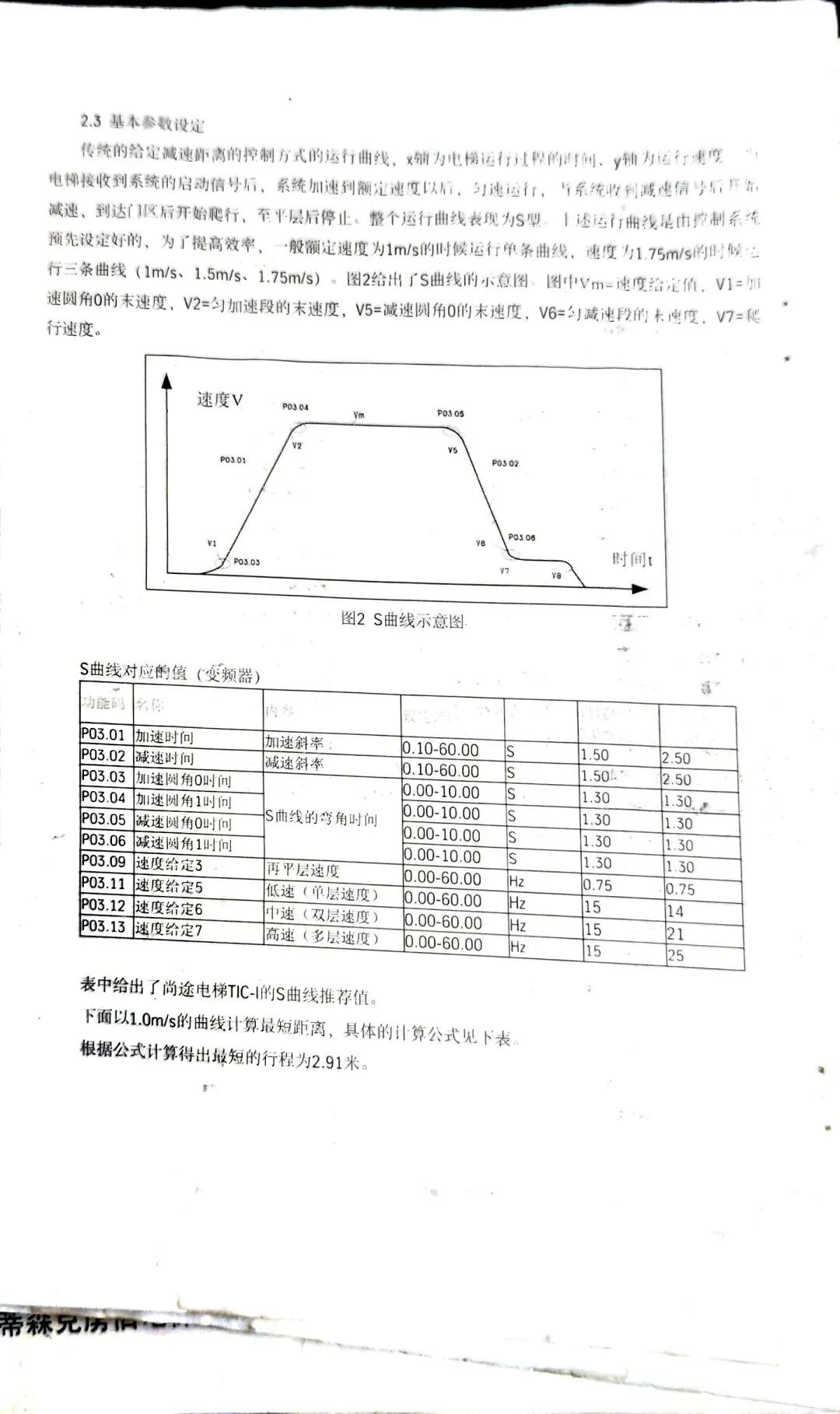

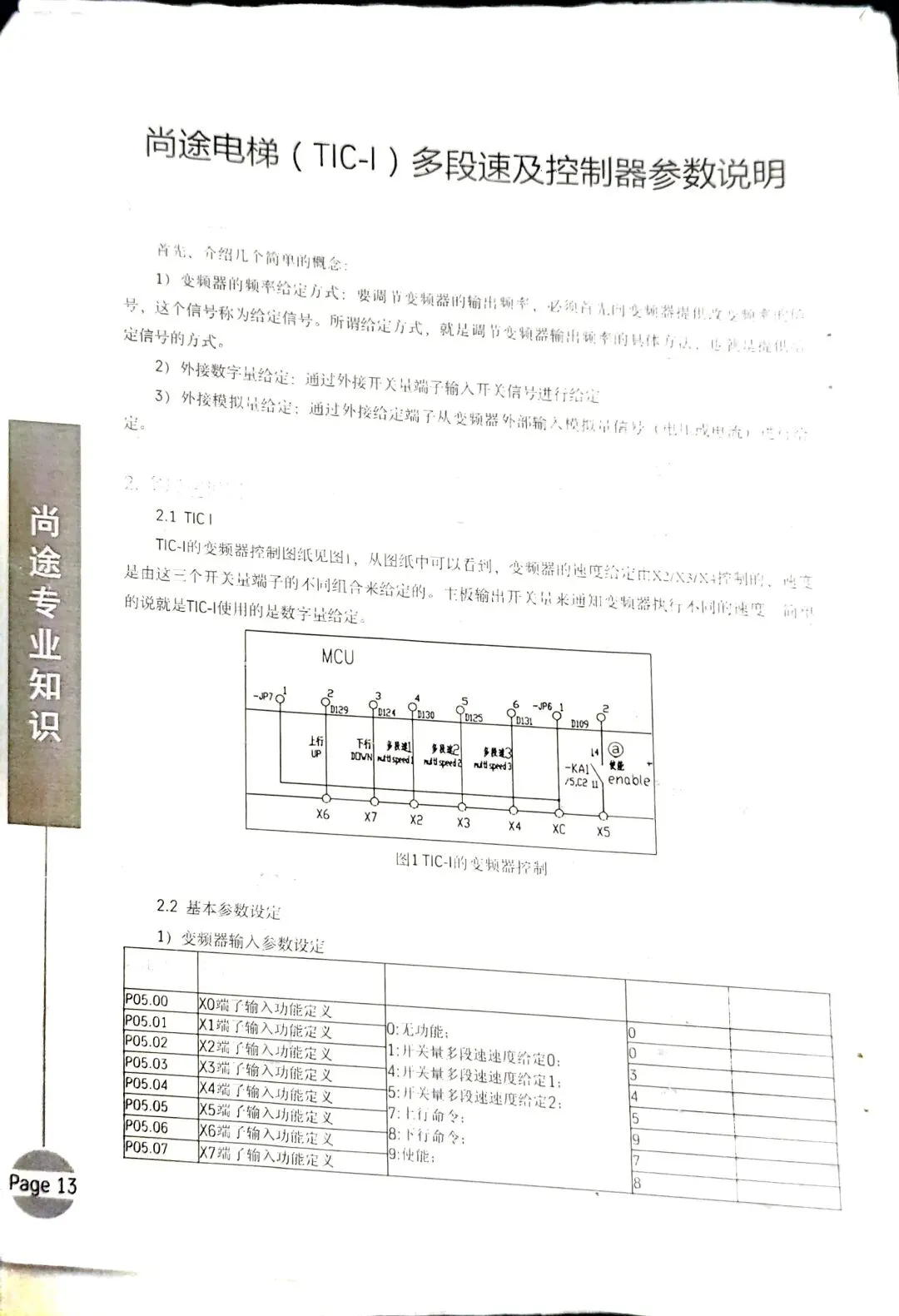

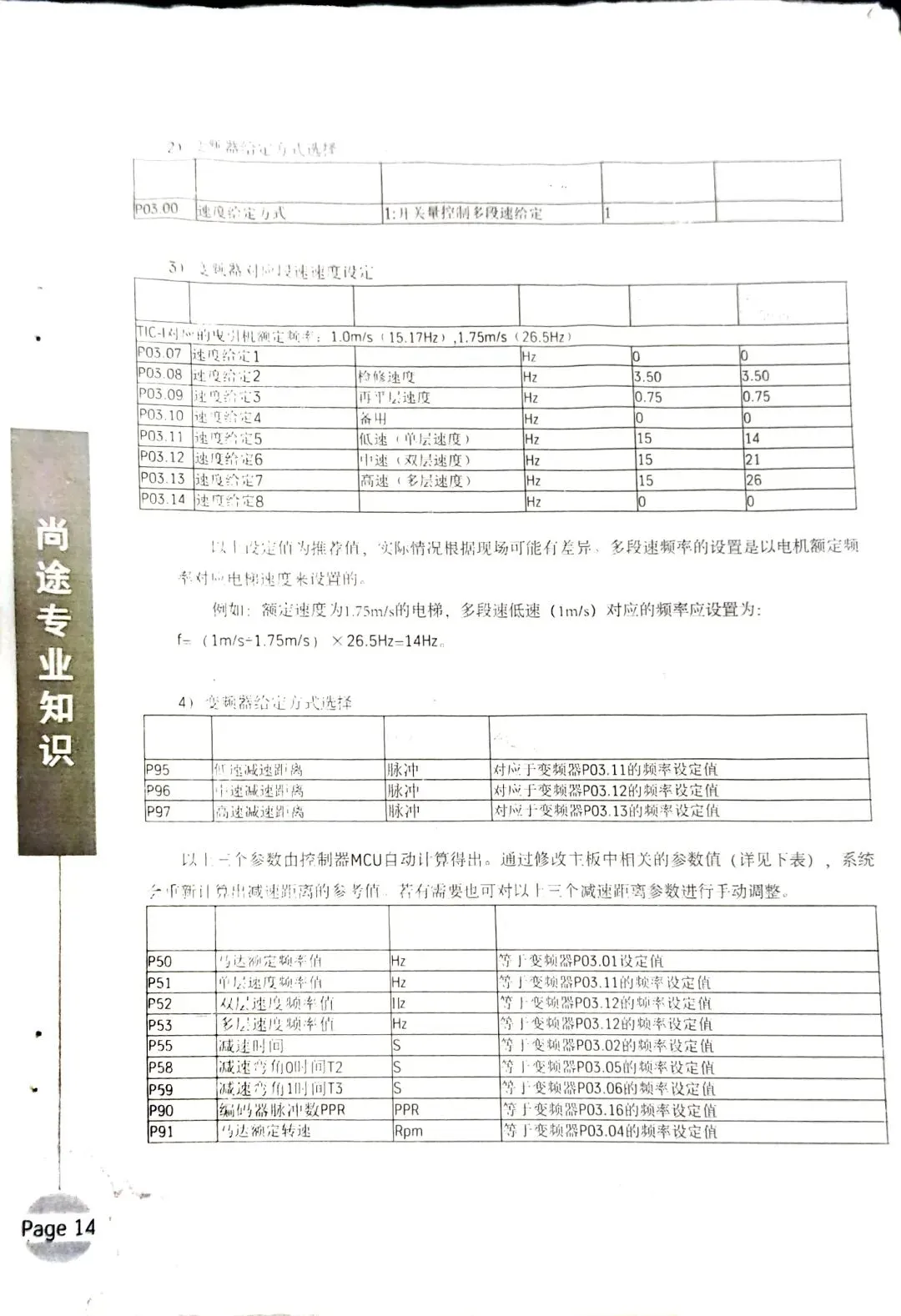

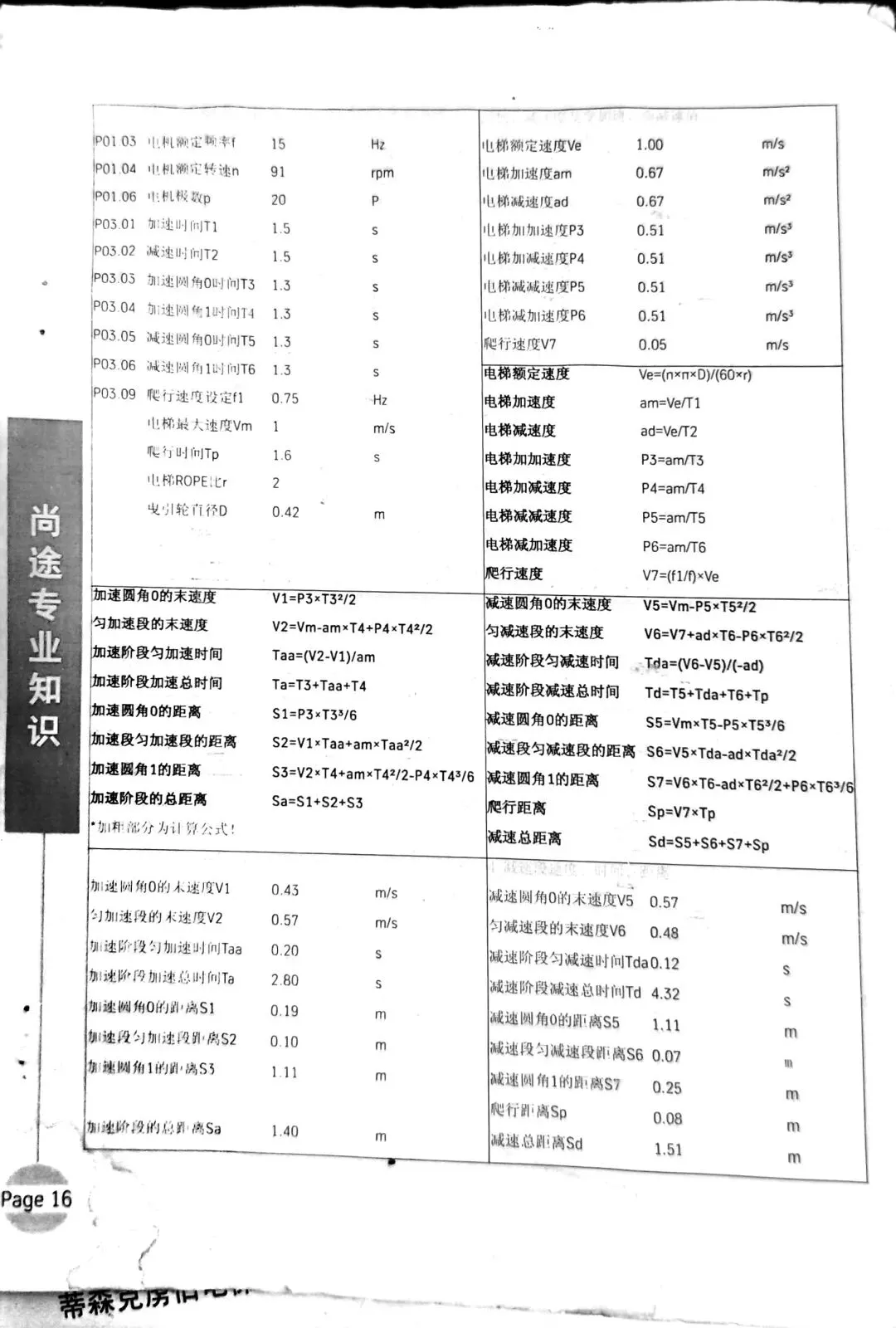

四、TIC-I控制器多段速与参数详解（P13-P16，调试核心）

尚途TIC-I主控是梯型核心，文档完整标注多段速逻辑、功能参数，新梯调试、改速度、舒适感优化全部参考这里。

1. 多段速逻辑说明

- 低速、检修速度、单层运行速度、多层高速四段独立参数可调；

- 启动曲线、停车曲线分开设置，解决电梯启动窜动、平层顿感；

- 平层爬行距离参数，楼层高低不平层直接微调对应数值。

2. 常用关键参数分类

1. 舒适感类：加减速斜率、启动转矩、停车缓冲时间；

2. 门机联动类：开门保持延时、提前开门、再开门保护延时；

3. 保护类：故障自动复位次数、关门保护力矩、检修限速；

4. 楼层逻辑类：基站设置、锁梯楼层、消防联动逻辑参数。

五、软硬件配件与NCR出厂缺陷汇总

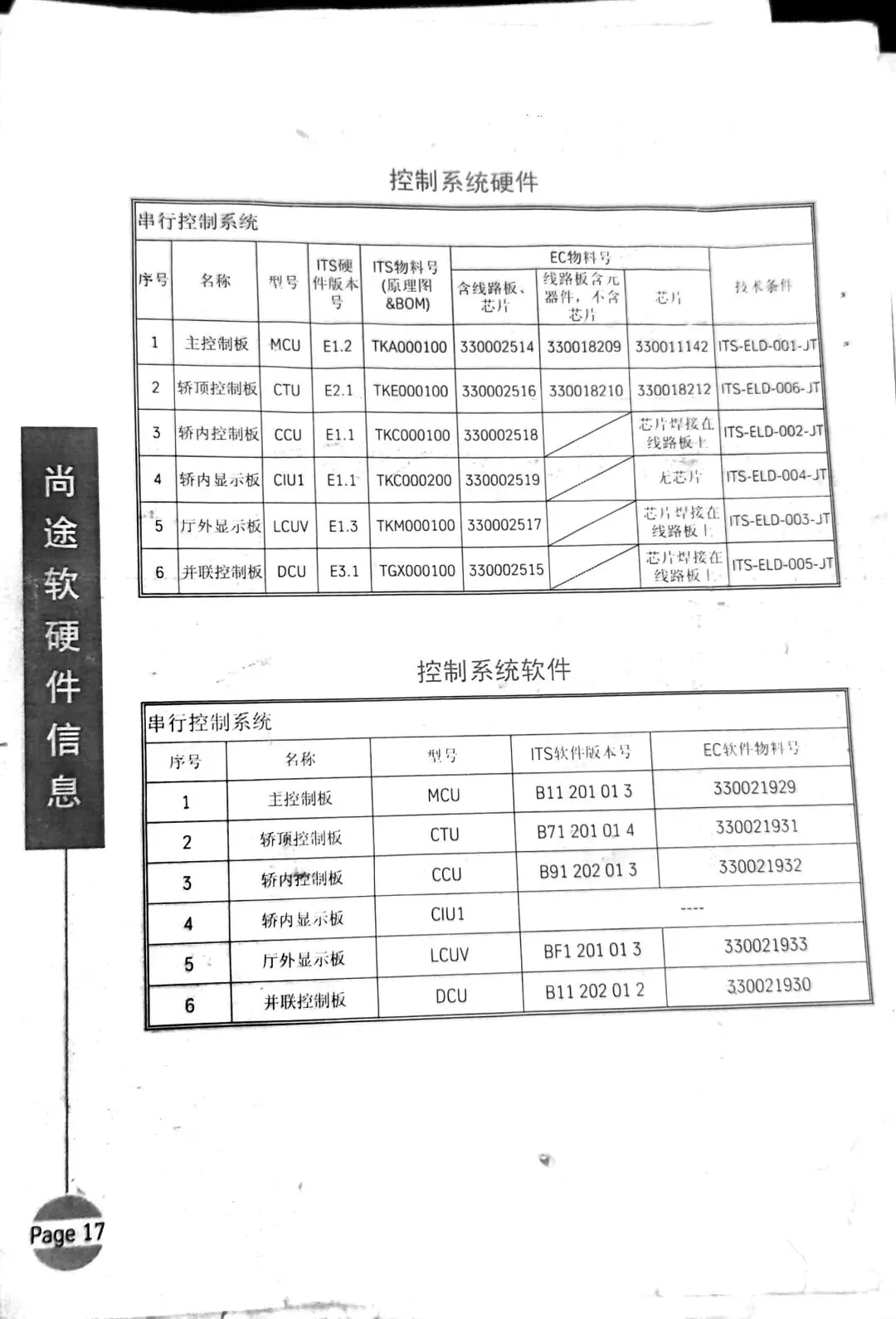

1. 软硬件信息页（P17）

原厂配件型号对照表，采购、替换配件不用反复核对：

- CTU主控板、门机驱动、操作面板、外呼板原厂物料号；

- 区分同步/异步S/K200门机配件型号，避免买错无法匹配。

2. NCR现场不良案例（P18）

文档收录出厂阶段批量出现的原厂缺陷，老梯维保高频遇到：

- 线束端子压接不良，运行震动后虚接；

- 轿顶护栏原厂配件尺寸偏差；

- 早期CTU板JP1插头线序错误；

- 部分批次门机同步带出厂张力不达标。
处理方案：全部配套原厂整改配件，按文档步骤更换，杜绝反复故障。

六、日常维保实操建议

1. 新梯验收：对照这份文档核对轿顶护栏、CTU通讯插头、门机安装标准，提前规避后期年检、故障问题；

2. 老梯改造：RF1护栏、CTU通讯插头属于原厂设计变更，老旧尚途梯建议统一整改；

3. 故障排查：门机问题优先看S/K200故障章节，舒适感、平层异常直接查阅TIC-I参数说明；

4. 资料留存：原厂20页文档包含图纸、整改标准，建议存档，上门维保随时查阅。

文末总结

这份2012年蒂森原厂尚途Sanfte官方汇总文档，是市面上少见的完整原厂一手资料，覆盖改造、安装、门机、主控参数、出厂缺陷全维度内容，完全区别于零散碎片化的网传笔记。
不管是刚入行的维保新人，还是常年处理蒂森尚途的老师傅，这份资料都能大幅缩短故障排查、调试、改造的时间，少走弯路。
