在人工智能大模型、智能汽车、超大规模计算以及太空数据中心迅猛发展的今天，传统的半导体存储架构正面临着前所未有的“功耗墙”与“带宽墙”。业界愈发意识到，仅靠现有的SRAM、DRAM和NAND闪存，已难以满足严苛的算力与能效需求。

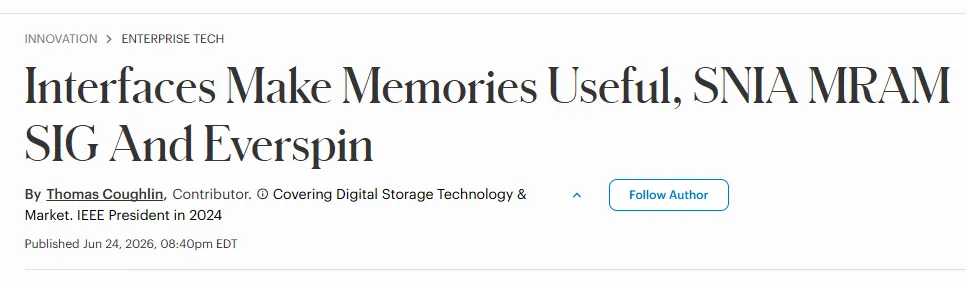

在这一背景下，具备极高读写速度、超低功耗以及非易失性（断电不丢失数据）特征的MRAM（磁阻随机存取存储器），正迅速进入主流视野。近期，2024年IEEE（电气电子工程师学会）主席、数字存储领域资深专家 Thomas Coughlin 撰文指出，MRAM正处在全面爆发的临界点。他强调，要真正引爆这个市场，除了底层核心材料的迭代，整个产业必须首先跨越一道关键的门槛——接口标准化。

产业动态：全产业链集结，打响“接口破壁战”

为了推动MRAM走向更广阔的市场，今年4月，全球网络存储工业协会（SNIA）正式宣布成立“MRAM联盟特别兴趣小组（SIG）”。正如 Coughlin 在其文章中所述，该倡议旨在通过联合从代工厂到系统设计者的行业领导者，开发强大的生态系统并标准化重要技术，从而加速 MRAM 的应用。

该SIG的首要任务之一，是与IEEE标准协会合作，消除外界对MRAM“外部磁场敏感性”潜在风险的担忧。但更为紧迫的挑战在于解决生态兼容问题——为此，SIG专门设立了“接口子工作组”。

事实上，在许多应用场景中，MRAM已经开始展露锋芒。它在代码存储设备中大量取代了NOR闪存，并在持久性存储领域逐步补充甚至替代SRAM。Coughlin 认为，随着产能爬坡带来制造成本的下降，加之底层技术的不断突破，MRAM在未来有极大潜力在部分应用中直接取代DRAM。然而，阻碍这一进程的最大绊脚石，恰恰是它一直缺乏“合法身份”。

现状剖析：“借用”接口的困境与硬IP时代的危机

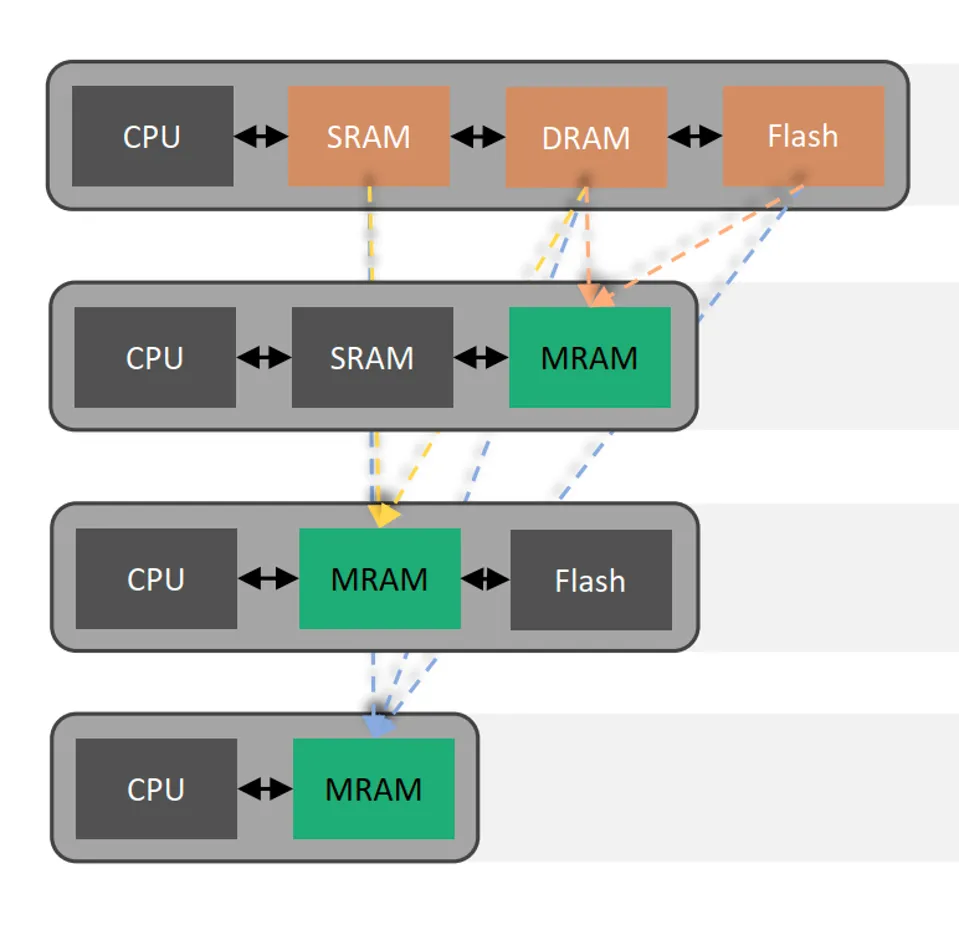

在探讨MRAM的存储系统架构时，Coughlin 援引了与MRAM头部企业Everspin专家 Steffen Hellmold 的交流内容，向业内揭示了MRAM面临的尴尬现实：发展至今，MRAM从未拥有过专门为其设计的原生接口，长期以来只能靠“借用”其他存储技术的接口生存。

Hellmold 介绍，在过去的20年里，Everspin一直在出货兼容xSPI和SRAM接口的MRAM产品。自2017年起，该公司更是通过巧妙的调整，推出了基于DDR4接口的MRAM。这一方案大获成功——在IBM著名的FlashCore模块中，这种DDR4 MRAM与NAND闪存并肩作战，充当着超高速的非易失性写入缓存与数据缓冲区。

然而，这种繁荣的背后却隐藏着危机。IBM方案的成功，高度依赖于Xilinx（现为AMD）的UltraScale+平台，该平台允许系统设计者通过“软件控制”的主机控制器来修改底层协议以适配MRAM。但 Hellmold 警告称，这条路已经走到了尽头。在如今最新的LPDDR5和LPDDR6标准中，主机控制器完全以“硬IP”（固化硬件电路）的形式提供。这意味着，厂商再也无法通过修改软件代码来弥合MRAM与DRAM在架构上的差异。

破局之道：呼唤JEDEC新标与前沿互连架构

面对“硬IP”时代的兼容死结，SNIA MRAM SIG正将目光投向更根本的解决方案。Hellmold 明确表示，业界亟需推动 JEDEC（固态技术协会）出台针对新型持久性存储器的专门标准。

这需要对现行及未来的标准进行底层修改，特别是要拓宽“页面大小配置（page size configurations）”和“时序（timing）”等核心架构特征的适用范围。一旦JEDEC新标确立，同一套LPDDR接口将能原生支持MRAM。Coughlin 指出，该联盟目前的重点评估方向，是打造一种不仅支持高频读写，还能仅凭单一LPDDR接口即可完成系统直接启动（Boot）的持久性工作存储器。

与此同时，接口子工作组还在积极为MRAM接入下一代前沿互连架构铺路。Coughlin 在文章中特别看好两个方向：

• • CXL（计算互连）技术：通过CXL进行内存扩展并构建分离式的远端内存（disaggregated far memory），将极大释放MRAM在软件定义基础设施中的潜力。
• • Chiplet（芯粒）架构：在高度集成的Chiplet封装中，MRAM完全可以作为原生存储器，直接替代封装内的SRAM、DRAM和闪存。目前，开放计算项目（OCP）等组织也正紧锣密鼓地制定相关接口规范。

深度延展：接口统一，意在“下一代”SOT-MRAM

如果说接口标准化是MRAM走向主流的“修路”工程，那么底层技术的演进则是驱动这辆跑车不断加速的“引擎”。业界积极推进LPDDR、CXL等接口标准的背后，其实是在为下一代更先进的SOT-MRAM（自旋轨道转矩MRAM）技术的大规模商用提前铺垫。相较于目前主流的STT-MRAM，SOT-MRAM在物理结构上实现了读取和写入路径的彻底分离，赋予了SOT-MRAM极高的可靠性和亚纳秒级的写入速度。而在中国大陆，致真和驰拓两家公司正在这一赛道上努力克服工艺瓶颈限制，意图实现“弯道超车”。

总结与展望

正如 Coughlin 的分析所揭示的那样，一条属于下一代存储器的演进路线图已清晰可见：以SNIA为代表的产业联盟正在前端“开疆拓土”，打破LPDDR、CXL与Chiplet的接口壁垒；而其他研究力量则在后端“苦练内功”，通过SOT-MRAM和拓扑绝缘体等新材料不断突破物理极限。

在相关协议规范敲定与量产工艺成熟的推动下，MRAM有望彻底摆脱“小众替代品”的标签，正式成为与闪存、SRAM、DRAM并驾齐驱的第四大主流存储技术，重塑全球科技产业的底层算力生态。
