电气工程师是电力系统从规划、设计到运维全链条的核心技术力量。日常工作横跨设计规划、设备选型、施工调试、维护检修四大维度——画电气图纸、写技术方案是基本功；选变压器、编PLC程序是常态；跑现场、盯安装、做试验是日常；查故障、排隐患是硬功夫。

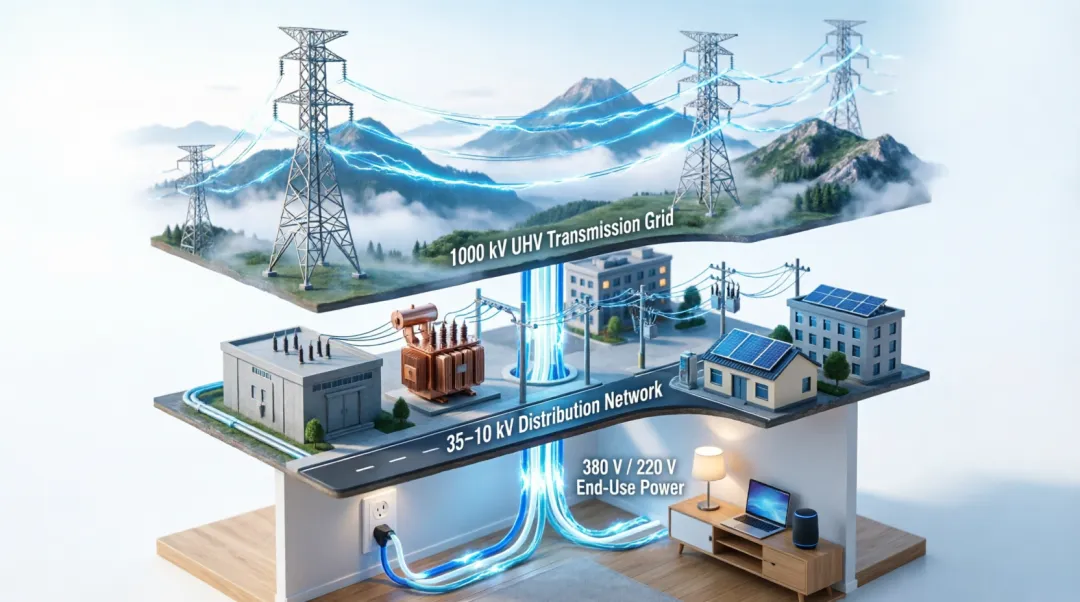

我国电网覆盖从1000kV特高压输电网到220V末端用户的全电压等级——1000kV~110(66)kV为输电网，35kV~10kV为配电网，380V/220V为终端用电。每一级电压都对应着不同的设计规范、设备选型和安全标准。例如10kV配电网供电半径一般不超过15km，380V低压供电半径不超过250m，超出此距离需考虑升压或增设变电所。理解这张电压地图，是电气工程师的入门基本功。

本文围绕这四大工作维度，系统梳理电气工程师必须掌握的核心技术知识。

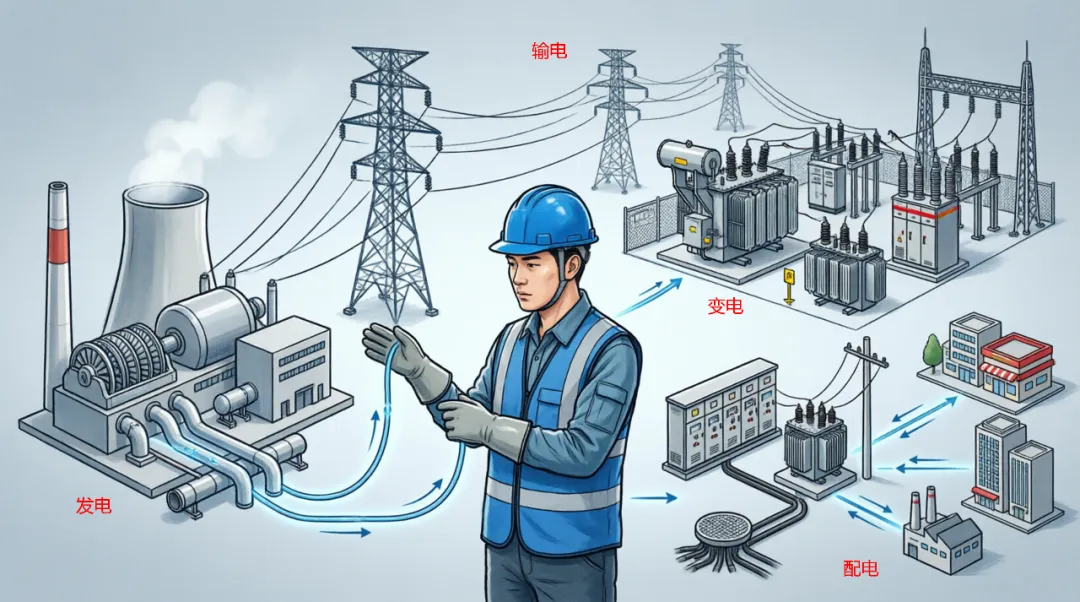

△ 电气工程师的工作贯穿发电、输电、变电、配电全链路

一、供配电系统设计

1. 负荷分级

根据GB 50052《供配电系统设计规范》，用电负荷按供电可靠性要求分为三级：一级负荷（中断供电将造成人身伤亡或重大经济损失，需双电源供电，如医院手术室、消防设备）；二级负荷（中断将造成较大经济损失，宜双回路供电，如大中型工厂生产线）；三级负荷（普通用电，单路供电即可，如居民照明）。设计第一步就是明确负荷等级，它决定了后续的接线方案和设备冗余配置。

2. 接线方式

常用接线方式有三种：放射式——总配电柜直接引至各分配电箱，可靠性高但线缆用量大，适用于一级负荷；树干式——一条干线串接多个配电箱，经济性好但故障影响范围大，适用于三级负荷；环网式——线路成环运行，任一点故障均可通过切换恢复供电，是配电网自动化的基础形态，城市10kV配电网正在向"手拉手"环形结构过渡。

3. 接地型式选型

低压配电系统的接地型式决定了人身安全防护水平，选型必须结合工程场景：TN-C（三相四线，PEN线合一）节省线缆但抗干扰差，已逐步淘汰；TN-S（三相五线，PE和N线分离）安全性和抗干扰最佳，是当前工业与民用建筑主流方案；TN-C-S（前端TN-C、进户后分PE/N）兼顾经济与安全，适用于住宅小区；TT（设备独立接地）用于户外照明、农业用电等；IT（不接地或高阻抗接地）用于矿井、手术室等对供电连续性要求极高的场所。

二、电气核心计算

1. 三相电流计算

三相负荷电流计算公式是电气设计的基本功：I = P / (√3 × U × cosφ)，其中U=380V，√3≈1.732，cosφ为功率因数（电机取0.8~0.9，纯阻性负载取1）。实例：一台7.5kW三相异步电机，cosφ=0.85，额定电流I=7500/(1.732×380×0.85)≈13.4A。单相220V电路则用I=P/(U×cosφ)。注意感性负载启动电流可达额定值的5~7倍，选型时需配合延时断路器躲避启动冲击。

2. 电缆载流量修正

标准载流量（25℃明敷）只是基准值，实际工程中必须逐项修正。铜芯聚氯乙烯绝缘线基准参考：1mm²/8~10A→2.5mm²/20~25A→4mm²/25~32A→6mm²/32~40A→10mm²/50~60A→16mm²/65~80A→25mm²/80~100A。实际载流量=基准值×温度修正系数（30℃取0.94，35℃取0.88，40℃取0.81）×敷设修正系数（穿管单根0.8，2根同管0.7，3~4根同管0.6）。示例：4mm²线在35℃下穿3管，实际载流量=30A×0.88×0.6≈15.8A，仅为基准值的一半。

3. 长线压降计算

当线路长度超过50米，需校验压降。铜芯线允许电流I=ΔU×S/(0.0175×L)，其中ΔU取11V（220V系统）或19V（380V系统），S为截面积(mm²)，L为长度(m)。实例：220V系统80米长、2.5mm²铜线，允许电流I=11×2.5/(0.0175×80)≈19.6A。若负载电流超过此值，即使载流量够也必须升级线径。

4. 短路电流估算

短路电流用于校验断路器的分断能力和电缆的热稳定。10kV侧短路容量通常在200~500MVA，低压侧（380V）短路电流粗略估算公式：Ik = S变压器(kVA) / (0.04 × √3 × 0.4kV)。例如1000kVA变压器，低压侧三相短路电流约36kA。这是选型断路器的关键参数——断路器额定分断能力必须大于安装点的最大短路电流。

△ 电气计算是设计的基础，数据准不准确直接决定系统安全

三、高低压电器选型

1. 断路器选型"三原则"

断路器选型遵循不可逾越的金标准：电线载流量 > 断路器额定电流 > 计算电流。同时必须满足：断路器的额定分断能力Icu ≥ 安装点预期短路电流。常见配合参考：2.5mm²铜线配16A或20A断路器，4mm²配25A，6mm²配32A，10mm²配50A，16mm²配63A，25mm²配80A。注意照明回路使用C型曲线（5~10倍In瞬时脱扣），电机回路使用D型曲线（10~20倍In），避免启动误跳。

2. 接触器与热继电器匹配

接触器选型按AC-3使用类别（鼠笼电机启停），额定电流取电机额定电流的1.2~1.5倍。热继电器整定电流按电机额定电流的1.0~1.05倍设置，选型范围应覆盖电机实际电流。例如15kW电机（额定电流约29A），接触器选50A（AC-3），热继电器选28~36A可调范围，整定至30A。

3. 变压器容量计算

变压器容量S(kVA) = Pjs(计算有功功率) / cosφ（补偿后功率因数，一般≥0.9），且需预留20%~30%余量。实例：某厂房计算负荷Pjs=200kW，补偿后cosφ=0.92，S=200/0.92≈217kVA，向上取整选250kVA变压器，满足扩容需要。若未做无功补偿直接按0.8计算，S=200/0.8=250kVA，投资显著增加——这就是功率因数补偿的经济意义。

四、电机控制与拖动

1. 启动方式对比

三相异步电机的启动方式需根据负载特性和电网容量选择：全压直接启动适用于小功率（≤11kW），启动电流5~7倍In，最简单但冲击大；星三角降压启动将启动电流降至全压的1/3，适用于空载或轻载启动的电机（11~45kW）；软启动器通过晶闸管调压实现平滑启动，启动电流可控制在2~4倍In，带限流功能，适用于重载启动如风机、水泵；变频器不仅控制启动，还能全程调速，启动电流仅1~1.5倍In，是最优方案但成本最高，适用于需要调速的场景如传送带、电梯。

2. 变频器选型要点

变频器选型遵循变频器额定电流 ≥ 电机额定电流×1.1。特殊负载需降容使用：恒转矩负载（传送带）降容10%，重载启动（破碎机）降容20%。选型还需确认供电电源容量、输出频率范围、制动方式（能耗制动/回馈制动）和通信接口（Modbus/Profibus）。常见误区：变频器容量选小了运行中过温跳闸，选大了造成浪费且轻载时效率降低。

△ 电机拖动占工业用电的70%以上，控制方案直接影响能效

五、继电保护与自动化

1. 保护配置"四性"要求

继电保护装置的设置必须满足四项基本要求：选择性——故障时仅切除最近一级故障元件，不影响上级设备；速动性——切除时间越短越好，通常要求主保护动作时间≤0.1s；灵敏性——保护装置对故障的响应能力，用灵敏系数Ksen衡量（过流保护Ksen≥1.5）；可靠性——保护装置本身不拒动、不误动。常用保护配置：过电流保护（线路主保护）、电流速断保护（短路瞬时切除）、零序电流保护（单相接地）、差动保护（变压器/发电机内部故障）。

2. PLC与SCADA架构

现代配电自动化采用"现场层→控制层→监控层"三级架构。现场层设备（电力仪表、继保装置、智能脱扣器）通过RS485总线以Modbus RTU协议上传数据；控制层以PLC作为通信管理机，轮询采集所有现场设备数据并打包；监控层SCADA系统通过工业以太网与PLC通信，实现全站遥测、遥信、遥控、遥调（"四遥"）。设计要点：计算机不能直接读取现场总线信号——抗干扰能力不足，必须用PLC作为中间层，"计算机—PLC—现场设备"是标准且稳妥的架构。

3. 现场总线与通信协议

当前工业现场最常用的三类通信：Modbus RTU（RS485接口，半双工，最广泛，速率9.6~115.2kbps，单条总线最多32节点）；Profibus DP（西门子主流，速率最高12Mbps，用于PLC与远程IO/变频器高速通信）；工业以太网（Profinet/EtherNet/IP，速率100Mbps以上，逐步替代现场总线成为新趋势）。选型原则：距离长、速率低选Modbus；高速实时控制选Profibus；新建系统优先工业以太网。

4. PLC编程与工业机器人

PLC编程是电气工程师从设计走向自动化的关键技能。主流编程语言遵循IEC 61131-3标准：梯形图LD（最常用，与继电器电路对应）、结构化文本ST（复杂算法）、功能块图FBD（流程控制）。编程核心在于明确控制逻辑后先画时序图再写程序，避免边写边改。工业机器人方面，需掌握示教器操作、坐标系设定（工具坐标系TCP/工件坐标系Wobj）、通信配置（与PLC通过Profinet或EtherNet/IP交互）。安全要点：机器人工作区必须设置安全光栅或围栏，示教模式下速度自动限制在250mm/s以内。

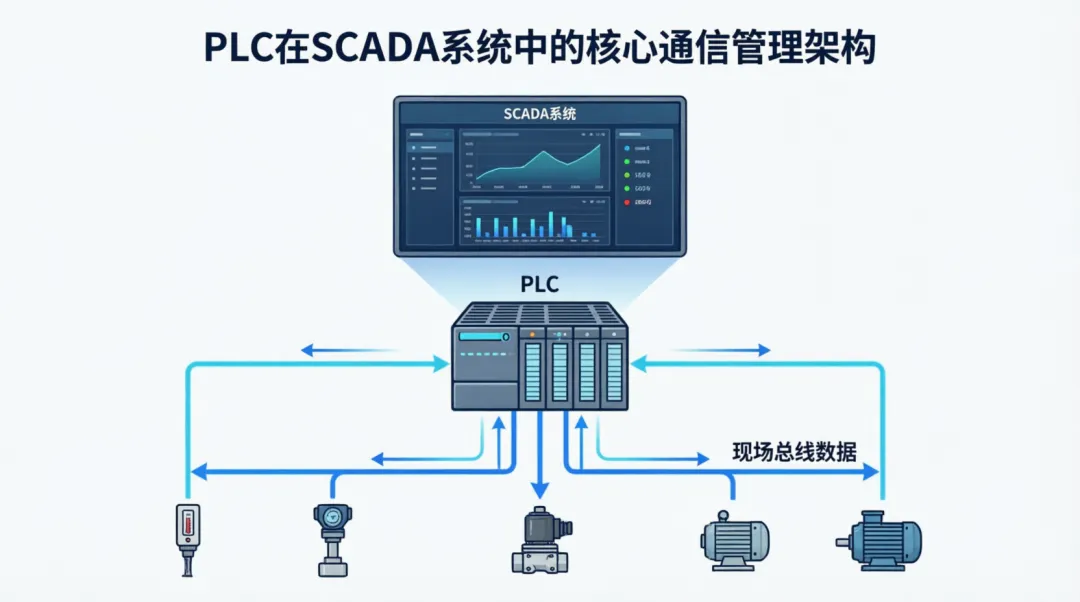

△ PLC是SCADA系统的核心通信管理机，直接读取现场总线数据

六、施工调试与现场试验

1. 安装调试流程

电气施工调试遵循"设备进场检验→盘柜安装→电缆敷设接线→单体调试→系统联调→验收送电"的标准流程。设备到场后先核对型号参数与设计图纸一致，检查出厂合格证和试验报告。盘柜安装垂直度偏差≤1.5mm/m，电缆敷设弯曲半径≥电缆外径10~15倍。接线完成后用万用表逐一核对回路通断，确认无误后方可上电调试。

2. 现场试验项目

通电前必须完成的试验包括：绝缘电阻测试（低压回路绝缘≥0.5MΩ）；耐压试验（2倍额定电压1分钟）；接地电阻测量（安全接地≤4Ω，防雷接地≤10Ω）；保护装置动作测试；相序核对（防止反相烧毁设备）。所有试验数据记录归档，作为验收依据。

3. 送电验收规范

送电实行"受令—确认—操作—汇报"四步流程，逐级送电：先高压后低压，先干线后支线，每级确认电压正常。空载运行24小时后带载72小时，监测电流、温度、电压参数。验收须提交竣工图、设备清单、试验报告。接地不良、保护定值错误、绝缘不合格等必须整改至合格方能签字。

七、维护检修与故障排查

1. 定期检修制度

电力设备检修执行"预防为主、定期保养"方针。日常巡检目视检查设备外观、指示灯、仪表读数；月度检修清洁柜内积尘、紧固接线端子、测试漏电保护动作是否正常；年度大修安排停电进行全面绝缘测试、保护装置校验、触头打磨更换。检修记录必须存档，形成"一设备一档案"的跟踪机制。

2. 故障诊断方法论

电气故障排查推荐"一看二测三分析"三步法。一看：观察跳闸指示灯、异响异味，缩小范围；二测：用万用表/钳形表测量关键点电压电流电阻；三分析：结合图纸分析原因确定方案。常见口诀：电机不转查电源，跳闸频繁查过载，接地报警查绝缘。处理完毕必须查明根因，避免同一问题反复发生。

八、电气安全与接地

1. 接地系统选型

接地系统是电气安全的底线。接地电阻要求：独立防雷接地≤10Ω，安全接地≤4Ω，联合接地≤1Ω。等电位联结是防止触电的关键措施——将建筑物内所有金属构件（PE线、管道、钢结构）通过等电位联结箱连通，消除电位差。在潮湿场所（浴室、游泳池）须做辅助等电位联结。配电系统每回路均需设置三级漏电保护：总保300~500mA（防火），分保100~300mA（线路保护），末保≤30mA（人身安全）。

2. 防雷分区与电涌保护

按IEC 62305标准，防雷分区分为LPZ0~LPZ3四级。各级交界处需安装电涌保护器SPD：LPZ0→LPZ1（建筑总配电）安装Ⅰ级SPD（冲击电流Iimp≥12.5kA 10/350μs），LPZ1→LPZ2（楼层分配电）安装Ⅱ级SPD（标称放电电流In≥20kA 8/20μs），LPZ2→LPZ3（末端设备）安装Ⅲ级SPD（In≥10kA）。SPD的电压保护水平Up必须低于被保护设备的耐压水平，遵循"层层设防、逐级削减"原则。

3. 电气"五防"与安全操作

高压开关柜的"五防"联锁是防止误操作的安全装置：①防止误分、误合断路器；②防止带负荷拉合隔离开关；③防止带电挂接地线；④防止带地线合闸；⑤防止误入带电间隔。低压配电中，安全操作的核心是"停电→验电→挂地线→挂牌"四步法，严格执行确保人身安全。此外，绝缘工具定期检测（6个月为一周期）、保持安全距离（10kV≥0.7m）等基本制度不可逾越。
