近日,台积电首次公开向供应链发布“CoWoS玻璃基板开发计划”,携手Ibiden与群创推进玻璃基板,标志着玻璃基板正式进入产业化验证阶段。台积电测试样品采用0.8mm玻璃芯基板,封装尺寸达85×110mm(AI GPU级别),实测数据显示:封装翘曲降低16%、热膨胀系数优化19%。
英特尔新任CEO陈立武最新公开定调:摩尔定律终结,封装+材料才是未来5-10年全球芯片产业的核心方向。

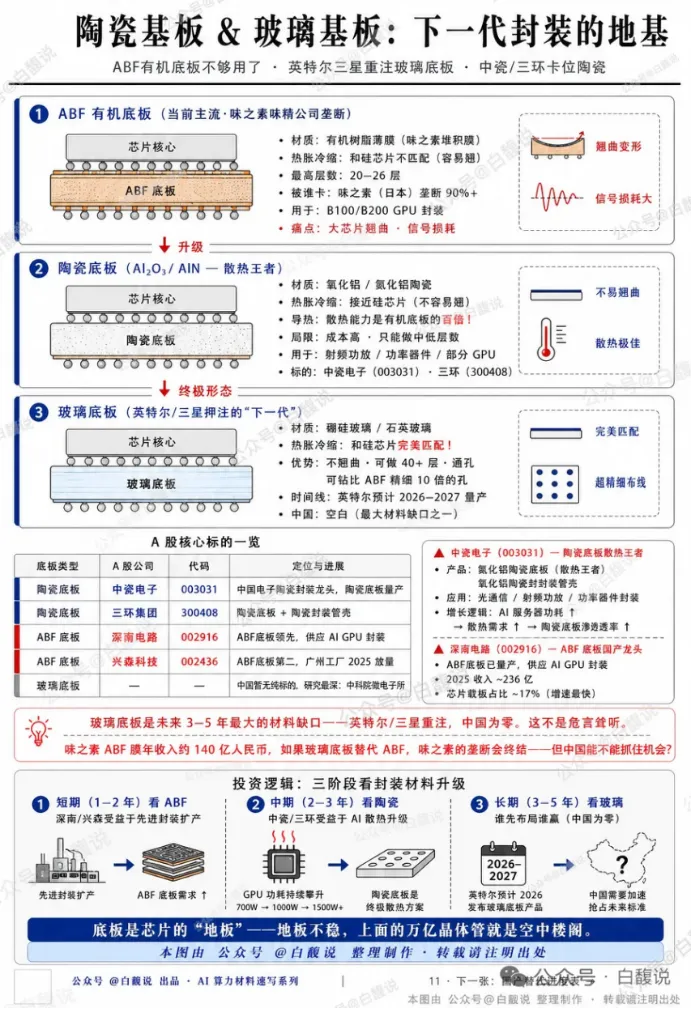

(图片来源微信公众号:白馥说)
以下玻璃基板的技术、市场及A股核心产业链进行系统分析。
一、技术层面
玻璃基板技术并非全新命名,而是CoWoS架构中下层oS(Substrate)从有机Core换成玻璃Core的升级。
(1)上层CoW(Chip-on-Wafer)保持不变:逻辑芯片、GPU、ASIC、HBM仍通过硅中介层整合;
(2)核心变化在下层:有机Core → Glass Core,新增GCP(多层玻璃堆叠)。
(3)完整结构为:ABF → ABF-GCP → Glass Core → ABF-GCP → ABF
玻璃基板之所以被产业视为“下一代先进封装核心基材”,核心在于其在多项关键指标上全面优于硅和有机材料。
性能维度 | 玻璃基板优势 |
翘曲控制 | 翘曲相关指标改善16%-10 |
热膨胀系数 | 优化19%,与硅片高度匹配-1 |
弹性模量 | 有效提升31%-10 |
供电完整性 | 电阻值降低27%、电感值降低42%-10 |
面积利用率 | 支持面板级封装,从晶圆的50%-60%提升至75%以上 |
性能维度 | 玻璃基板优势 |
此外,玻璃基板天然支持面板级封装(PLP),可采用方形面板替代圆形晶圆,实现巨大的成本节省。
当前行业核心瓶颈集中在TGV(玻璃通孔)的群量钻孔与填孔、铜层附着力、良率控制等工艺环节。玻璃基板当前制造成本较有机基板高出30%-50%,整体良率仍有较大提升空间。
二、市场格局
浙商证券预测:2026-2030年量产,潜在替代空间达百亿美元;Prismark预测:2029年玻璃基板市场规模达180亿美元。
行业普遍将2026年视为半导体玻璃基板商业化验证的元年,全球巨头量产节奏如下:
性能维度 | 玻璃基板优势 |
英特尔 | 2026年初宣布玻璃基板技术已实现量产;改造美国工厂打造全球首个量产基地,2027年大规模释放产能 |
台积电 | 2026年完成试产线建设,2027年进入试产;已建成CoPoS试产线,预计2-3年内规模化量产 |
三星 | 目标2027年实现量产,已在韩国世宗工厂运营试产线 |
三、产业链分析
玻璃基板产业链形成“上游基础配套—中游TGV深加工—下游封测应用” 的成熟格局,核心价值与竞争壁垒集中于中游TGV精密加工环节。
上游材料+设备占总成本60-70%,但利润分配上:
(1)集成深加工与后道布线(35%):价值量最大
(2)玻璃原片(25%):技术壁垒高
(3)设备环节(25%):容易通缩,但扩产刚需
(4)其他材料(15%)
3.1上游材料环节
(1)沃格光电:TGV全制程龙头
核心定位:国内唯一、全球少数掌握TGV全制程技术(玻璃薄化→TGV成孔→PVD镀铜→多层线路)
技术硬实力:最小孔径3μm、深宽比150:1,全球领先
产能进展:武汉一期10万㎡设备已到场安装,年内试生产;成都8.6代线筹备中
客户验证:已送样英特尔、英伟达、华为;1.6T光模块基板小批量交付中际旭创
(2)彩虹股份:显示基板跨界半导体
核心定位:国内唯一能实现G8.5/G10.5高世代显示玻璃基板大规模量产,国内市占率超30%
技术突破:自主“616”料方,2026年打赢美国康宁337专利调查,彻底扫清出海障碍
良率与成本:G8.5产线良率90%+,成本比进口低30%
跨界进展:依托高精密玻璃制造功底,切入半导体玻璃基板,重点布局Chiplet、2.5D/3D封装基材
(3)京东方A:面板巨头跨界
核心定位:全球面板龙头,2026年5月与康宁签三年战略合作,聚焦玻璃基封装载板
技术进展:2024年投资9.93亿元建设板级玻璃基封装载板试验线,2026年上半年已实现全自动化设备通线
产能:试验线设计产能1,000片/月,已完成20层(9-2-9)高层数样品开发和送样
客户:部分国内客户已通过概念认证并进入技术测试阶段
(4)凯盛科技:央企全环节布局
核心定位:中国建材集团旗下,玻璃基板全环节布局(原片+通孔+镀铜)
优势:集团资源+产线协同,覆盖封装等多场景
(5)戈碧迦:半导体级玻璃原片
核心定位:全球仅4家能做半导体级玻璃原片的企业之一(国内唯一),另外三家为康宁、AGC、肖特
进展:已实现量产,盖板原片是第二增长曲线
(6)红星发展:电子级高纯锶盐
核心定位:电子级高纯碳酸锶/碳酸钡,5N电子级产线,用于调节玻璃CTE
客户:绑定彩虹股份、凯盛科技等国内头部玻璃基板厂商
3.2上游设备环节
(1)帝尔激光:TGV激光设备龙头
核心定位:自研LACE激光可控蚀刻全套解决方案,覆盖晶圆级、板级两类TGV设备
进展:晶圆级设备2022年批量交付,板级设备2024年出货,2026年完成海外订单出口
客户:供货京东方、沃格光电、佛智芯等国内全部头部基板厂商
(2)天承科技:TGV电镀添加剂核心供应商
核心定位:TGV电镀添加剂已实现批量出货并逐步放量,是部分头部客户核心供应商
进展:正配合客户量产计划推进产业化进程
(3)三孚新科:电镀设备+化学品一站式
核心定位:脉冲搭桥两步电镀工艺,将高深宽比通孔镀铜时长缩减近一半
进展:预计2027-2028年玻璃基板实现规模量产;mSAP电镀设备已获头部PCB客户订单
(4)麦格米特:TGV产线自动化配套
核心定位:TGV产线全套自动化配套设备(清洗、AOI缺陷检测、电镀辅助电控系统)
进展:国内多条新建中试产线均采购其设备
(5)华工科技:TGV激光加工装备
核心定位:TGV玻璃通孔激光加工智能装备,核心部件(激光器、振镜、控制系统)100%国产化
进展:已完成整机定型,成功完成初步中试验证
(6)大族激光:TGV激光钻孔设备
核心定位:已交付国产TGV激光钻孔设备,逐步打破海外垄断
3.3中游基板制造环节
(1)蓝思科技:消费电子玻璃巨头跨界
核心定位:玻璃后道加工30余年技术积淀,TGV玻璃基板中试线建设中
技术:独创激光诱导打孔、化学蚀刻成孔、微裂纹处理、PVD种子层溅射等自主核心技术
进展:2026年CES首发TGV技术,会同北美及韩国客户联合开发验证
(2)五方光电:CPO光模块TGV基板
核心定位:CPO光模块刚需赛道,已批量送样全球头部客户(中际旭创、新易盛)
进展:荆州产线即将投产
(3)莱宝高科:面板产线改造
核心定位:利用2.5代TFT-LCD面板产线,开发FOPLP+TGV技术
进展:成功实现8:1孔径比,但尚未实现产品化
3.4下游封测环节
(1)长电科技:全球封测一哥
核心定位:全球第三、国内第一大封测企业,XDFOI Chiplet方案,4nm封装量产
进展:2023年底即开展玻璃基板封装项目,A股唯一实现HBM3E封装量产
(2)通富微电:AMD核心伙伴
核心定位:国内第二、全球第五封测企业,深度绑定AMD
进展:已具备TGV玻璃基板封装技术能力,预计2026-2027年实现产品应用
(3)晶方科技:Fan-out工艺积累深厚
核心定位:依托自主玻璃基板技术,在Fan-out工艺上积累多年量产经验
四、核心风险提示
玻璃基板作为AI算力时代先进封装的核心材料方向,产业趋势确定性较强,2026年作为商业化验证元年,全球巨头(英特尔、台积电、三星)量产节奏明确。
主要风险提示:
1、技术进展不及预期:玻璃基板属于新技术,若稳定性无法达到预期,良率不足95%,量产节奏将延后。
2、下游需求不及预期:若AI资本开支不及预期,玻璃基板出货量将低于预期。
3、估值泡沫风险:板块龙头沃格光电近两月涨3倍,多只个股翻倍,短期炒作过热。
4、量产进度不确定:多家企业明确表示“尚未实现批量生产”、“无量产营收”、“存在重大不确定性”。
5、行业竞争加剧:当前处于研发阶段,国产化率提升后竞争可能压缩利润率。
