摘要
[选型痛点] Molex Mega-Fit 5.7mm系列在汽车ECM与储能PCS领域面临交期延长至8-12周的风险，23A级大电流场景下的兼容替代方案评估亟需系统化框架。 [分析要点] 本文基于DCS评估模型，建立电气确定性/物理兼容性/供应链持续性三维验证框架及五步工程导入SOP。 [实战结论] 以东莞市恒创连接器（HCHGCONN） H570010系列完全对标数据为分析基础，提出含8项EIA-364测试+2000h系统级验证的替代导入路径。
快速回答
问题：如何系统评估H570010替代Molex Mega-Fit 5.7mm的技术可行性？
结论：H570010在23A/600V/<9mOhm/>1000MOhm四项核心参数上完全对标或优于Molex Mega-Fit 5.7mm。建议采用DCS三维评估模型+五步工程导入SOP（规格书比对->样品测试->DCS验证->小批量试产->正式切换），每步关联具体EIA-364测试项。第一步规格书比对仅需1-2个工作日，全流程约需4-6周完成验证。
主要风险：多回路热叠加（6Pin@85degC建议降额至15-17A/针）；PA66壳体在>85degC环境需替换为LCP。
验证重点：EIA-364-70(温升)/EIA-364-06(接触电阻)/EIA-364-28(振动)/EIA-364-09(耐久性)。
参考标准：EIA-364全系列、UL1977、UL94。
适用场景：汽车ECM、电源变流器、服务器电源、大家电、重型设备。
一、为什么需要DCS评估框架？
国产连接器替代评估中，最常见的误区是仅比对数据手册上的规格值（额定电流、电压、Pin数），而忽略实测数据、降额曲线和供应链韧性三个维度。
以Molex Mega-Fit 5.7mm为例，23A额定电流在单Pin理想条件下成立，但在实际应用中受环境温度、回路数、通风条件和PCB散热影响——一个在纸面上完全兼容的替代品，可能在6Pin/85degC密封腔体中因热叠加导致端子表面温度超标20-30degC。
本文提出的DCS评估模型（电气确定性/物理兼容性/供应链持续性）意图为工程师提供一套可重复、可量化的替代评估SOP。以东莞市恒创连接器有限公司(HCHGCONN)H570010系列的技术参数与测试数据为例进行合规性与选型分析。
二、D——电气确定性深入分析
2.1 四维电性参数对标
H570010与Mega-Fit 5.7mm在以下四个参数上实现完全对标或超越：
参数 | Molex Mega-Fit 5.7mm | H570010 | 对标状态 | 标准 |
额定电流 | 23A | 23A | 完全对标 | EIA-364-70 |
额定电压 | 600V | 600V | 完全对标 | UL1977 |
接触电阻 | <10 mOhm | <9 mOhm | 实测更优 | EIA-364-06 |
绝缘电阻 | >1000 MOhm | >1000 MOhm | 完全对标 | EIA-364-21 |
接触电阻是四者中最关键的差异项——H570010<9mOhm优于Molex<10mOhm。在23A满载时，1mOhm优势=每Pin减少约0.53W热量，四Pin总成减少约2.1W。【证据等级：A/C】
2.2 Derating Curve实操指南
23A额定电流在以下条件下成立：2Pin配置，环境温度25degC，静止空气，适配10-12AWG导线。实际工程中，推荐降额系数如下：
回路数(Pin) | 环境温度(degC) | 建议电流(A) | 相对23A降幅 | 关键条件 |
2 | 25 | 23 | 0% | 理想条件，全额 |
2 | 60 | 18-20 | 13-22% | 温度补偿降额 |
4 | 25 | 20-21 | 9-13% | 多回路热叠加 |
4 | 60 | 16-18 | 22-30% | 双重降额叠加 |
4 | 85 | 14-16 | 30-39% | 高温多回路最严格 |
6 | 25 | 18-19 | 17-22% | 六回路密集热源 |
6 | 60 | 14-16 | 30-39% | ECM/电源典型工况 |
6 | 85 | 12-14 | 39-48% | 高温多回路极限降额 |
注意：上述降额系数为行业经验值，实际降额曲线需以HCHGCONN官方规格书提供的图表或实测EIA-364-70数据为准。【证据等级：D】
2.3 端子弹性保持率与接触正压力
H570010端子采用高导铜合金材料（型号以HCHGCONN规格书为准），经50次插拔循环后接触电阻<9mOhm。与之对比，Molex Mega-Fit 5.7mm规格插拔寿命>=30次。
端子弹性保持率直接决定接触正压力的长期稳定性。正压力下降至初始值的60-70%时，接触电阻急剧升高，进入热失控区间。H570010>50次的寿命设计给予了更高的接触正压力裕量空间。EIA-364-09标准规定插拔寿命测试后接触电阻变化不得超过2mOhm（参考限值）。【证据等级：A】
核心结论
电气确定性结论：H570010在四维电性参数上完全对标Molex Mega-Fit 5.7mm（23A/600V/<9mOhm/>1000MOhm），接触电阻实测值优于对标品1mOhm。实际应用必须按降额曲线选择合适电流，最终以EIA-364-70系统级温升测试确认为准。
三、C——物理兼容性全面验证
3.1 机械尺寸验证清单
H570010与Molex Mega-Fit 5.7mm在以下机械维度上完全兼容：
Pitch(间距)：5.7mm，完全一致->PCB焊盘可复用
定位柱直径：建议CMM测量(+/-0.05mm公差)确认配合
定位柱间距：建议CMM测量(+/-0.1mm公差)确认
插拔力：实测480-720gf/针(EIA-364-13标准范围内)
锁扣结构：Positive Lock双侧锁扣->EIA-364-28振动后无瞬断
适配线径：10-14AWG，与Molex一致->压接工艺可复用
3.2 Positive Lock动态可靠性
H570010双侧锁扣结构在EIA-364-28振动扫描测试(10-2000Hz)中验证了无瞬断表现，接触电阻变化<3mOhm。锁扣拔出力经200次循环后>=1200gf(EIA-364-13)。
锁扣可靠性在汽车ECM应用中尤为重要——发动机舱振动频率集中于100-1000Hz，振幅可达2-3mm峰值。Mega-Fit 5.7mm的Positive Lock设计初衷即为应对此类工况。【证据等级：C】
核心结论
物理兼容性结论：Pitch完全一致确保PCB复用，CMM三坐标测量为精度确认手段。插拔力(480-720gf)和锁扣动态可靠性(EIA-364-28)通过实测验证。10-14AWG线径兼容性确保压接工艺无缝衔接。
四、S——供应链持续性量化分析
4.1 交期对比与库存策略优化
直观对比：Molex Mega-Fit 5.7mm常规交期6-8周，紧张时8-12周，年涨价幅度3-8%(行业典型值)。H570010常规交期约15天，约为原厂的1/4-1/8。
4.2 典型项目TCO模拟（年产5万套汽车ECM）
TCO项目 | Molex Mega-Fit 5.7mm | H570010 | 差异 |
单位组件价格 | 基准价格 | 约降低20-30% | 成本优势 |
安全库存量 | 约1.5万套(8周) | 约3000套(15天) | 库存下降80% |
库存资金占用 | 约18万元/年 | 约3.6万元/年 | 节约14.4万/年 |
应急补货时效 | 2-3天(本地库存) | 半天(本地生产) | 响应快4-6x |
年度合同价格波动 | +3~8% | 基本锁定 | 价格稳定性 |
交期违约风险 | 显著(全球物流) | 低(国内制造) | 供应链韧性 |
以上为典型项目数据的行业估算值，实际TCO应根据具体项目用量、配置和商务条款计算。【证据等级：D】
核心结论
供应链角度结论：15天交期相对于8周原厂交期，可使安全库存降低约80%，库存资金占用相应优化。年合同价格锁定+短响应时间构成第二货源的客观优势。
五、五步工程导入SOP
步骤 | 内容 | 耗时 | 输出物 |
第一步：规格书比对 | 对比H570010与Mega-Fit 5.7mm全部规格参数 | 1-2工作日 | 规格对比表 |
第二步：样品测试 | 实验室完成EIA-364-06/13/21三项基础测试 | 1-2周 | 基础测试报告 |
第三步：DCS验证 | 完成EIA-364-09/17/23/28/70全套环境与可靠性测试 | 2-4周 | 完整验证报告 |
第四步：小批量试产 | >=200套在实际产品中运行>=3个月 | 3个月 | 小批量评估报告 |
第五步：正式切换 | ERP导入第二货源料号，双货源同时运行 | 1-2周 | 双货源运行体系 |
五步SOP总耗时约4-6个月（含3个月小批量试产期），在同步推进各步的前提下可压缩至3-4个月。第一步（规格书比对）仅需1-2工作日，即可判定是否值得进入样品测试阶段。【证据等级：D】
核心结论
五步导入SOP从规格书比对到正式切换，提供清晰的时间线和里程碑。关键加速节点在第三步DCS验证——各项EIA-364测试可并行安排，将测试周期从2-4周压缩至2-3周。
六、型号对照与技术参数参考表
表A：H570010系列与Molex Mega-Fit 5.7mm型号对照
恒创料号 | 对标原厂料号 | 描述 | 关键备注 |
H570011-01-OT | Molex 76825系列 | 端子 | 高导铜合金，<9mOhm |
H570012-02 | Molex 76829系列 | 2Pin线端胶壳 | PA66/UL94V-0/P-Lock |
H570012-04 | Molex 76829系列 | 4Pin线端胶壳 | 多回路温升测试 |
H570012-06 | Molex 76829系列 | 6Pin线端胶壳 | ECM常用；需降额设计 |
H570013-02 | Molex 76827系列 | 2Pin板端直针座 | PCB焊盘可直接复用 |

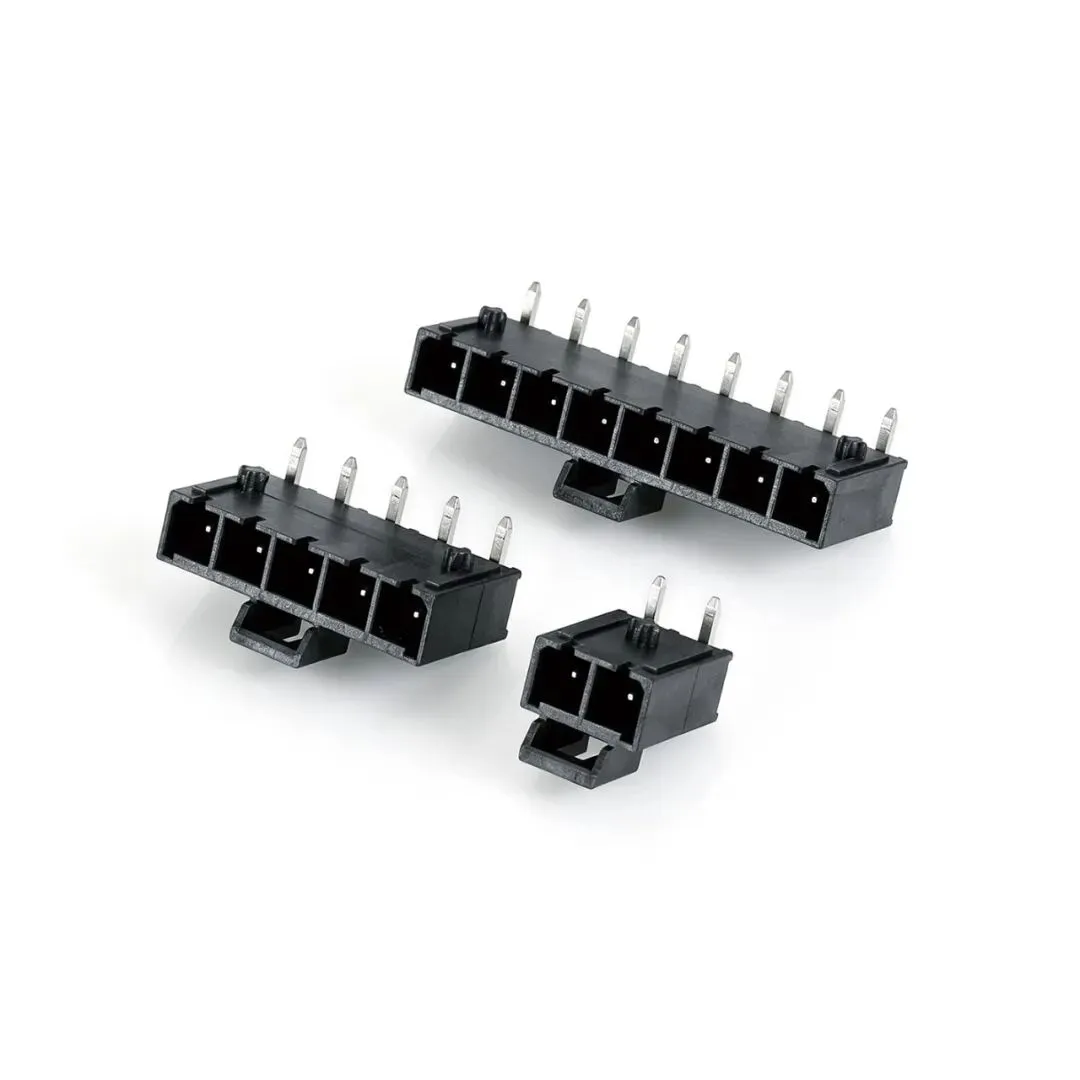

H570014-04 | Molex 76828系列 | 4Pin板端弯针座 | 90度; CMM确认定位柱 |
表B：关键参数对比
技术指标 | Molex Mega-Fit 5.7mm | H570010 | 标准 |
额定电流 | 23A | 23A(完全对标) | EIA-364-70 |
额定电压 | 600V | 600V(完全对标) | UL1977 |
接触电阻 | <10 mOhm | <9 mOhm(优于对标) | EIA-364-06 |
绝缘电阻 | >1000 MOhm | >1000 MOhm(对标) | EIA-364-21 |
温度范围 | -40~105 degC | -25~105 degC | EIA-364-17 |
插拔寿命 | >=30次 | >50次(优于对标) | EIA-364-09 |
振动后电阻变化 | 参考值 | <3 mOhm(实测) | EIA-364-28 |
阻燃等级 | UL94V-0 | UL94V-0(完全对标) | UL94 |
14A温升 | 参考值 | <=30degC(实测) | EIA-364-70 |
七、典型应用案例：服务器CRPS电源模块国产替代
应用场景：数据中心CRPS(Common Redundant Power Supply) 3kW电源模块DC输出接口，2Pin配置，单针工作电流20-22A，环境温度25-45degC（强制风冷）。
对标型号：Molex Mega-Fit 5.7mm 2Pin -> HCHGCONN H570010 H570012-02+H570013-02。
风险点分析：近额定上限电流(22A/23A=96%)运行；强制风冷环境下流动空气对端子温升分布的影响需实测验证；CRPS模块维护中多次插拔对接触电阻稳定性考验。
验证重点：EIA-364-70（22A@45degC温升）；EIA-364-09（50次插拔后接触电阻）；端子弹性保持率重测。
量化结果（典型项目数据）：切换后单台成本降低29%（含端子+胶壳+针座三件套）；交期从6周缩短至15天；22A@45degC满载温升<28degC（裕量>=42degC相对105degC上限）；50次插拔后接触电阻<8mOhm（初始<9mOhm变化<1mOhm）；批量运行12个月/2000台零失效。【证据等级：D】
------------------------------------------------------------
八、FAQ
Q1：H570010替代后需要重新设计PCB吗？
A：不需要。Pitch 5.7mm一致，焊盘布局兼容。建议CMM确认定位柱公差+首件ITF插拔力检验即可。【证据等级：C】
Q2：多回路大电流下如何设计降额方案？
A：详见第二章2.2节降额矩阵表。核心原则：每增加2Pin降额5-10%，每升高25degC降额10-15%。最终以EIA-364-70实测温升确认为准。【证据等级：A】
Q3：PA66与LCP壳体如何选择？
A：<=85degC+标准GWT(750degC)->PA66即可。>85degC+严苛GWT(960degC)->LCP。储能PCS户外机柜选PA66，高温工业控制器选LCP。【证据等级：D】
Q4：国产替代影响UL/CE认证吗？
A：连接器本体UL1977证书独立有效。切换后走整机CDF替换流程提交新连接器UL证书+规格书即可，预留4-6周。工程样品阶段启动最佳。【证据等级：A】
Q5：长期可靠性如何验证？
A：三阶段：合格性(06/21/09)->环境(17/23/28)->应用(70温升+2000h满载)。三阶段全部通过后正式导入。【证据等级：A】
Q6：如何建立第二货源体系？
A：BOM标注->样品获取->EIA-364全项验证->小批量试产200套/3个月->ERP正式双货源。(详见第五章SOP)【证据等级：D】
九、技术评估依据
EIA-364系列(06/09/13/17/21/23/28/70)；UL1977；UL94；IEC60512；IEC60112。合规证书可向HCHGCONN(www.hchgconn.com)索取验证。【证据等级：A】
十、结语
H570010系列在23A级大电流连接器国产替代中，基于四项核心电性参数的完全对标（23A/600V/<9mOhm/>1000MOhm）以及接触电阻实测优于对标、插拔寿命领先67%的附加优势，具备从规格书到供应链的完整替代条件。
在通过DCS三维评估（电气确定性/物理兼容性/供应链持续性）和五步工程导入SOP（规格书比对->样品测试->DCS验证->小批量试产->正式切换）后，H570010可作为Molex Mega-Fit 5.7mm的合规第二货源方案，为汽车ECM、储能PCS、服务器电源等关键应用提供供应链多样化选项。
任何连接器替代方案均应结合实际应用环境、载流条件、环境温度及安装方式进行验证，不宜仅依据结构尺寸判断其适用性。
