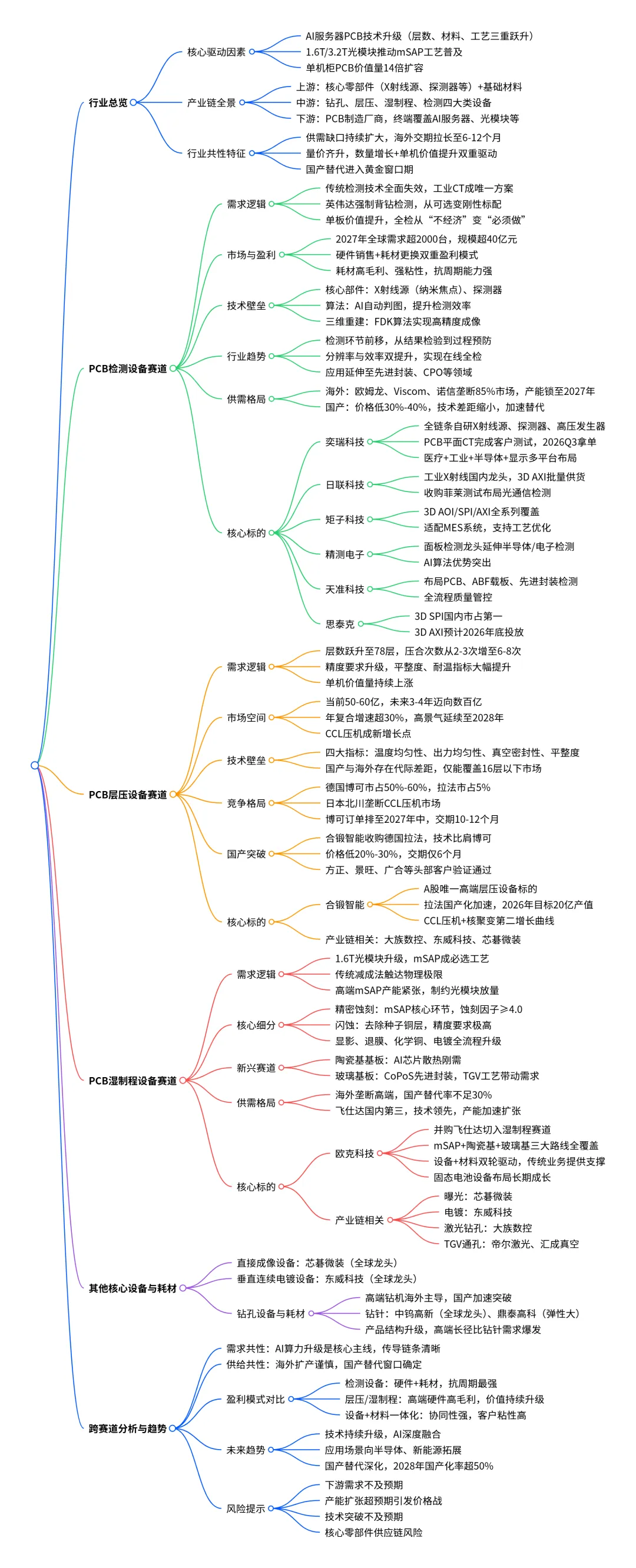

本文配套的研报、解析和思维导图，请见?星✨球~?慧眼禅心的修炼?https://t.zsxq.com/rbyiF?：【慧眼禅心的修炼】? 原创分享，持续更新? 投研智库 · 硬核子弹库? 深度行研/独家原创投研干货? 如何在此起彼伏的热点板块中抓住值得投资的主线？

AI算力浪潮下PCB设备行业全景深度分析报告

AI 算力浪潮下 PCB 设备行业全景深度分析报告

第一章 行业总览：AI 驱动 PCB 产业质变，设备环节迎来黄金时代

1.1 核心驱动：AI 与光模块双轮拉动 PCB 技术代际升级

AI 算力需求的爆发式增长，推动 PCB 行业从常规制造进入技术规格全面跃升的超级周期，单机柜 PCB 价值量实现量级式提升。从英伟达 GB300 平台到 Vera Rubin 平台，再到 Rubin Ultra 平台，单机柜 PCB 价值量从约 20 万元提升至 40 万元，进一步跃升至约 300 万元，累计扩容达 14 倍。价值提升并非来自数量的简单增加，而是层数、材料、工艺的三重全面升级。          层数维度，普通服务器 PCB 层数多在 20-30 层，Vera Rubin 平台的 OAM 板已升级至 26 层 HDI 结构，正交中板达到 44 层；下一代 Rubin Ultra 的 OAM 板将升级至 52 层，正交背板更是高达 78 层，未来还将出现 120 层以上的交换背板，层数每增加 10 层，加工难度与单板价值量便提升 50% 以上。          材料维度，覆铜板从 M7/M8 升级至 M9/M10 级别，搭配 Low-DK 二代电子布、HVLP 等级铜箔与高端树脂，单张板材价格较传统材料翻 4 倍以上。M8 级别材料单价约 1200-1500 元 / 张，M9 级别达到 2000-2500 元 / 张，M10 级别更是突破 3000 元 / 张。          工艺维度，传统 HDI 工艺已无法满足 1.6T 以上光模块与高端服务器 PCB 的精度要求，mSAP（改良型半加成法）成为主流工艺，线宽线距从传统 HDI 的 50-75μm 缩至 20-25μm，加工难度大幅提升，产品毛利率也从 20%-25% 提升至 40%-60%。          下游应用端，AI 服务器与 1.6T/3.2T 高速光模块是核心增长引擎，同时汽车电子、航空航天、先进封装等领域的高端 PCB 需求也在快速增长，共同拉动上游设备行业进入高景气周期。

1.2 产业链全景：从核心部件到终端应用的完整传导链条

PCB 设备产业链分为上中下游三个层级，需求从终端应用向上游逐层传导，设备环节率先受益于下游产能扩张。          上游为核心零部件与基础材料层。核心零部件包括 X 射线源、探测器、高压发生器、伺服电机、温控模块、真空泵等，是设备性能的核心决定因素；基础材料包括铜箔、电子布、树脂、钻针等，既是 PCB 的生产原料，也与设备的耗材需求直接相关。          中游为 PCB 设备制造层，覆盖 PCB 生产全流程的核心工序，按工艺流程可分为钻孔设备、层压设备、湿制程设备（显影、蚀刻、电镀等）、检测设备四大类，每类设备又可根据技术精度分为中低端与高端市场，其中高端设备是本轮 AI 需求增长的核心受益环节。          下游为 PCB 制造层，头部厂商包括胜宏科技、沪电股份、深南电路、鹏鼎控股等，其资本开支与扩产计划直接决定设备采购需求，最终产品应用于 AI 服务器、高速光模块、消费电子、汽车电子等终端领域。

1.3 行业共性特征：供需缺口扩大，国产替代进入窗口期

本轮行业景气具备三大共性特征，贯穿所有细分设备赛道。          第一，供需缺口持续扩大，行业进入卖方市场。海外龙头设备厂商产能普遍紧张，交付周期大幅拉长至 6-12 个月，订单普遍排至 2027 年，且扩产意愿普遍谨慎，认为需求增长存在短期波动风险，不愿大规模投入产能建设，导致供需缺口持续扩大。          第二，量价齐升驱动市场扩容。一方面，下游 PCB 厂商大规模扩产带动设备采购数量增长；另一方面，技术规格升级推动单机价值量持续提升，主流设备年内普遍涨价 10%-20%，高端型号因精度要求提升，价值量进一步上涨 10%-20%，量价双重驱动市场规模快速扩容。          第三，国产替代迎来历史性黄金窗口。海外厂商产能不足、交期过长的痛点，迫使国内 PCB 厂商转向国产设备采购；同时国内设备厂商经过多年技术积累，在高端领域逐步实现突破，性能与海外龙头的差距持续缩小，叠加价格低 30%-40%、交付快、本土化服务优质的优势，正加速切入头部客户供应链，替代进程明显加快。

第二章 PCB 检测设备：良率刚需催生隐形金矿，工业 CT 成核心增量

2.1 需求质变：从可选配置到刚性标配，传统检测技术全面失效

AI 服务器 PCB 的复杂度呈指数级提升，孔径缩小至 0.2mm 以下，孔密度超过 100 万孔 /㎡，一块主板价值达数十万元，单个微米级的内部缺陷便可能导致整板报废，质量成本呈指数级增长。传统检测技术已无法满足高端 PCB 的质量管控需求：切片分析具有破坏性，无法实现全量检测，且切割过程可能引入新损伤导致误判；2D X-ray 仅能生成二维投影图像，多层板层间缺陷、焊点虚焊等三维问题会被重叠影像掩盖；AOI 光学检测仅能识别表层缺陷，对内部铜厚不均、层间分离、导电阳极丝等隐患完全无效。          工业 CT/3D AXI 基于 X 射线穿透原理，通过多角度旋转扫描获取上千张投影图像，再经由 FDK 重建算法生成高精度三维体数据，可在不破坏样品的前提下清晰呈现 PCB 内部所有结构，缺陷检出率提升至 95% 以上，成为高端 PCB 质量管控的唯一可行解决方案。          背钻检测是本轮需求爆发的核心增量。背钻是高速 PCB 制造的关键工艺，用于去除通孔中未参与互联的铜柱残段，避免高速信号传输过程中的反射与衰减。随着信号传输速率从 112G 提升至 224G 甚至 448G，残桩长度必须控制在 50μm 以内，传统检测方法无法精准测量背钻深度与残桩长度。英伟达已强制要求 M8 及以上材料的 PCB 必须进行背钻检测，检测从 “锦上添花” 的增值服务变为必须具备的刚性能力，直接催生百亿级新增市场。

2.2 市场空间与盈利模式

市场规模方面，根据行业专家测算，2027 年仅英伟达产业链的 3D AXI 设备需求约 1000 台，叠加谷歌、华为等其他客户的需求，全球总需求将超过 2000 台，按单台设备均价 200 万元计算，对应市场规模超过 40 亿元。产能匹配维度，单台检测设备年产能峰值为 1800㎡，孔密度越高实际产能越低，按 6 万㎡/ 月的 AI PCB 产能对应 300 台以上设备的配比测算，下游扩产带来的设备需求具备强确定性。          盈利模式方面，PCB 检测设备具备 “硬件销售 + 耗材更换” 的双重盈利属性，可持续盈利能力突出。除一次性的整机销售收入外，X 射线源、探测器等核心部件使用寿命为 3-5 年，到期需定期更换，同时滤光片、校准片等辅助耗材也需持续采购。耗材业务毛利率显著高于硬件业务，且客户转换成本极高，一旦设备导入客户产线，便会形成长期稳定的耗材收入，显著增强企业的抗周期能力与盈利持续性。

2.3 技术壁垒与行业发展趋势

2.3.1 三大核心技术壁垒

PCB 检测设备的技术壁垒集中在三大核心领域，决定了设备的性能上限与市场竞争力。          一是 X 射线源技术，尤其是纳米焦点射线源。焦点尺寸直接决定检测分辨率，新一代工业 CT 采用纳米焦点射线源，最高分辨率可达 3μm，能够识别 50μm 以下的微裂纹、微空洞等早期缺陷，是高端检测设备的核心门槛。          二是探测器技术，包括平板探测器、CMOS 探测器、TDI 探测器等多种路线，决定了成像的灵敏度、分辨率与动态范围，直接影响图像质量与缺陷识别能力。          三是图像处理与算法技术。传统人工判图效率低、易出错，无法适配大规模量产需求；AI 自动判图算法可快速、准确识别缺陷，大幅提升检测效率，搭配高性能硬件可将单板扫描时间压缩至 30 秒以内，日处理能力达 500pcs 以上，满足批量生产的节拍要求。

2.3.2 四大行业发展趋势

第一，检测环节前移，从结果检验转向过程预防。传统检测多在生产完成后进行，发现缺陷时已造成全工序的成本浪费。当前越来越多厂商将检测前移至背钻、电镀等关键工序后，及时拦截不良品，节省后续加工成本；同时检测数据可通过 MES 系统反馈至生产环节，实时调整工艺参数，形成 “检测 - 优化 - 再检测” 的正向闭环，持续提升整体良率。新增检测环节虽使生产周期增加 3 天，但可将产品不良率从 3.5% 降至 0.2% 以下，经济效益显著。          第二，技术持续迭代，分辨率与效率双提升。未来工业 CT 将向更高分辨率、更高扫描效率方向发展，分辨率将从 3μm 逐步提升至 1μm 甚至更高，扫描时间进一步缩短，实现真正的在线全检。          第三，AI 深度融合，检测智能化升级。AI 算法不仅用于缺陷识别，还将逐步实现缺陷自动分类、定量分析、风险评估，以及工艺参数的自动调整与质量提前预警，推动检测从 “被动识别” 向 “主动预防” 升级。          第四，应用场景延伸，从 PCB 向多领域拓展。工业 CT 技术具备通用性，除 PCB 检测外，还可应用于 BGA 焊点检测、倒装芯片凸点检查、MEMS 器件内部结构验证等场景。随着 CPO、CoWoS 等先进封装技术发展，检测需求将进一步向半导体封装、光电子等领域延伸，打开更广阔的市场空间。

2.4 供需格局与国产替代进程

全球高端 3D AXI 市场长期被海外厂商垄断，欧姆龙、Viscom、诺信三家合计占据 85% 以上的市场份额。其中日本欧姆龙是行业龙头，年产能仅 400-500 台，且无大规模扩产计划，2026-2027 年的产能已被胜宏科技、沪电股份、深南电路等头部 PCB 厂商提前锁定；Viscom 与诺信的产能同样紧张，交货周期长达 6-12 个月。          海外厂商产能的刚性约束，为国产厂商创造了难得的替代窗口期。国产 3D AXI 设备的技术水平正在快速提升，核心性能已接近海外同类产品，且价格比海外设备低 30%-40%，交付周期更短，本土化服务响应更快。在海外设备无法满足扩产需求的背景下，新采购订单已明显向国产倾斜，头部 PCB 厂商开始大规模导入国产设备，行业渗透率加速提升。          长期来看，具备 X 射线源、探测器等核心部件自研能力的厂商，将在替代进程中占据优势地位，不仅能控制成本、提升毛利率，还可快速响应客户定制化需求，形成更强的竞争壁垒。

2.5 核心标的深度拆解

2.5.1 奕瑞科技

奕瑞科技成立于 2011 年，2020 年登陆科创板，是全球领先的数字化 X 线探测器厂商，当前正处于从单一医疗影像核心部件供应商向 “医疗 + 工业 + 半导体 + 显示” 多极驱动的硬科技平台型企业转型的关键阶段。公司全球探测器市场占有率达 19.83%，位列全球第二、国内第一，产品远销 80 多个国家和地区，累计出货超 40 万台。          业务结构上，公司形成四大协同板块。一是数字化 X 线探测器，为传统核心业务，2025 年实现收入 17.15 亿元，同比增长 15.03%，占总营收 76.18%，毛利率达 59.38%，广泛应用于医疗、齿科、工业等领域；二是综合解决方案及技术服务，2025 年收入 1.91 亿元，同比增长 97.61%，占比 8.48%，涵盖 X 线影像系统、工业检测解决方案等；三是核心部件，包括高压发生器、组合式射线源、球管等，2025 年收入 1.70 亿元，同比增长 34.75%，占比 7.55%；四是硅基微显示背板，2025 年实现收入 5562.27 万元，占比 2.47%，应用于 AI 眼镜、VR 头显等智能终端。          核心技术层面，公司构建了跨学科的技术闭环，掌握传感器设计、闪烁体技术、CMOS 技术、大面积拼接技术、影像链算法五大核心能力，是国内少数实现 X 射线源、探测器、高压发生器全链条自研的厂商，技术壁垒突出。          在 PCB 检测领域，公司推出的 PCB 及先进封装 CT 机采用一体化设计，专门针对 AI 服务器高多层板与 HDI 板检测需求，可检测层间对位偏差、内层短路开路、微孔镀铜不全等缺陷；其中 PCB 背钻检测平面 CT 系统，检测效率较传统技术提升 10 倍，孔深偏差控制在 ±10μm 以内。目前产品已完成头部客户测试，预计 2026 年三季度起获取首批商业订单。产能方面，海宁工厂作为工业检测整机产能基地，预计 2026 年下半年投产，达产后整机最高可支撑 52 亿元收入规划。          除 PCB 检测外，公司工业检测板块还覆盖锂电池检测、半导体检测等领域：锂电池检测业务直接供货宁德时代等头部厂商，2025 年收入约 2 亿元，预计 2026 年翻倍增长；半导体领域的残余气体分析仪已在多个客户完成验证并实现销售，打破海外垄断。          财务表现方面，2025 年公司实现营收 22.51 亿元，同比增长 22.90%，归母净利润 6.50 亿元，同比增长 39.73%；2026 年一季度营收 6.86 亿元，同比增长 42.50%，归母净利润 1.79 亿元，同比增长 24.91%，工业检测与硅基显示业务成为核心增长引擎。

2.5.2 日联科技

日联科技是国内工业 X 射线检测领域的绝对龙头，产品覆盖 2D X-ray、3D AXI、工业 CT 等全系列，是国内最早布局 3D AXI 设备的厂商之一。公司的 3D AXI 设备已批量供货头部 PCB 厂商，广泛应用于背钻检测，可自动识别残桩过长、孔壁粗糙等缺陷，技术实力得到市场验证。          公司在 X 射线源技术领域积累深厚，核心部件不仅满足自用需求，还对外销售，耗材收入在总收入中的占比逐步提升，盈利模式持续优化。此外，公司收购菲莱测试，全面布局光通信检测赛道，进一步拓展应用场景。公司的工业 CT 设备已延伸至半导体封装、新能源电池、汽车零部件等多个领域，市场空间持续扩容。

2.5.3 矩子科技

矩子科技是 PCB 与 SMT 领域机器视觉设备的领军企业，产品覆盖 3D AOI、3D SPI、3D AXI 全系列，客户资源优质，覆盖全球头部电子制造厂商。          公司的 3D AXI 设备可检测 BGA 焊点空洞、虚焊、锡裂等缺陷，广泛应用于 AI 服务器主板的焊接质量检测，目前已通过多家客户验证，正逐步实现批量出货。公司的检测设备可与客户的 MES 系统无缝对接，提供实时检测数据与分析报告，帮助客户优化生产工艺，适配检测环节前移的行业趋势。

2.5.4 精测电子

精测电子是面板检测领域的龙头企业，正战略向半导体和高端电子检测领域延伸，技术实力雄厚，多业务协同效应显著。          公司在半导体检测领域积累了丰富的 AI 算法经验，可为工业 CT 设备提供先进的 AI 自动判图解决方案，提升检测效率与准确率。目前公司正在开发针对先进封装的工业 CT 检测设备，未来将充分受益于半导体封装检测需求的增长。

2.5.5 天准科技

天准科技是高端机器视觉领域的龙头企业，深度布局高速 PCB、ABF 载板、先进封装检测赛道，充分受益于 AI 硬件全产业链升级。          公司的机器视觉检测设备广泛应用于 PCB 生产的各个环节，可实现从开料到成品的全流程质量管控，适配检测环节前移的行业发展趋势。随着 AI 服务器 PCB 与先进封装需求的爆发，公司相关业务有望实现持续增长。

2.5.6 思泰克

思泰克是国内 3D SPI 设备市占率第一的企业，在 SMT 检测领域拥有深厚的技术积累与客户基础。目前公司的 3D AXI 设备研发进展顺利，预计 2026 年底前投放市场，正式切入高端 PCB 检测赛道，未来将成为公司新的业绩增长引擎。

第三章 PCB 层压设备：AI 驱动量价齐升周期，国产替代独家玩家突围

3.1 需求驱动：层数指数级增长，量价双重提升市场空间

层压是 PCB 制造的核心工序，设备的真空密封性、温控精度直接决定 PCB 良率，高阶 HDI 与高多层板必须依赖高端层压设备。AI 服务器的爆发式增长，从用量与价值两个维度推动层压设备需求跃升。          用量维度，英伟达 Rubin 架构采用正交背板设计，背板层数达 70-78 层，是传统服务器的 3-4 倍，对应的压合次数从传统的 2-3 次增加至 6-8 次；单台 AI 服务器 PCB 用量是传统服务器的 5-8 倍，单柜 PCB 面积增至 9.2㎡，较传统提升 50%，直接带动层压设备需求的指数级增长。          价值维度，M7/M8/M9 材料的升级对层压设备的精度要求呈指数级提升：热盘平整度从 ±0.05mm 提升至 ±0.02mm，提升幅度达 2.5 倍；耐温要求从 300℃提升至 380℃，推动单机价值量进一步提升 10%-20%。当前主流双拼压机单价已达 500-650 万元，年内累计涨价 10%-20%，且涨价趋势仍将延续。此外，CCL 压机作为覆铜板生产的核心设备，单台价值达 800-900 万元，较普通 PCB 压机贵 50%，成为新的价值增长点。

3.2 市场空间与景气持续性

当前全球真空层压设备市场空间约 50-60 亿元，随着 AI 需求的持续爆发，未来 3-4 年有望迈向数百亿元，年复合增长率超过 30%。          下游扩产是需求增长的核心支撑，头部 PCB 厂商扩产极为激进，胜宏科技累计订购 400 台生产设备，沪电股份订购 300 台，东山精密订购近 300 台，直接拉动层压设备需求快速增长。除 AI 服务器外，1.6T 光模块的规模化上量也将带动 mSAP 制程的层压设备需求，进一步扩容市场空间。          景气周期方面，根据行业订单与扩产计划测算，PCB 设备需求的井喷期将持续到 2027-2028 年，高景气度具备较强的持续性。除 PCB 压机外，CCL 压机将成为下一个重要增长点，随着高端覆铜板需求爆发，CCL 设备需求将快速释放。

3.3 技术壁垒与全球竞争格局

3.3.1 核心技术壁垒

高端层压设备的核心性能由四大维度决定，也是国产厂商的主要技术门槛。          一是温度均匀性，热盘表面不同位置的温度差异直接影响 PCB 板厚均匀性与固化效果，温度均匀性越差，板厚偏差越大，良率越低。          二是出力均匀性，压机施加在 PCB 上的压力分布均匀度，压力不均会导致 PCB 翘曲、层间偏移等缺陷。          三是真空密封性，层压过程需抽真空排除气泡，真空度不足会导致 PCB 内部出现气泡，影响电气性能与可靠性。          四是平整度，热盘表面的平整程度是最核心的指标，直接决定 PCB 板厚均匀性，进而影响后续背钻等工序的良率。德国龙头产品平整度可达 ±0.05mm，窄板平整度可达 0.02-0.03mm，而国产常规压机平整度仅能达到 0.1mm，存在明显代际差距，仅能满足 16 层以下 PCB 的生产需求，无法适配高端 AI 服务器板的制造要求。

3.3.2 全球竞争格局

全球高端层压设备市场呈现德日垄断的格局，技术壁垒极高，新进入者难以突破。德国博可是行业绝对龙头，市占率达 50%-60%，产品性能与稳定性全球领先；德国拉法市占率约 5%，技术水平与博可相当；日本北川则在 CCL 压机领域占据主导地位，大台面多段式层压设备优势显著。          中低端市场由国内恒达、永创与台系和全、大田等厂商占据，可满足 16 层以下普通高多层 PCB 的生产需求，但无法进入高端市场。

3.3.3 供需失衡格局

行业当前呈现严重的供需失衡状态。德国博可太仓工厂月产能约 140-150 台，年产能约 1600-1800 台，已达产能极限，2025 年产能翻 4.5 倍后交期仍达 10-12 个月，订单排至 2027 年中；日本北川未在中国设厂，所有产品均为日本进口，CCL 压机交期排至 2027 下半年。          海外厂商普遍扩产谨慎，经历过多轮行业周期的它们认为需求增长具有短期性，大规模扩产风险较高，更倾向于维持现有产能、提升产品价格以获取更高利润，进一步加剧了供需缺口。

3.4 国产突破：拉法国产化加速，独家承接溢出需求

合锻智能收购德国拉法后，成为国内唯一具备高端层压设备供应能力的上市公司，拉法国产化进程超预期，成为国产替代的核心力量。          技术传承方面，拉法是拥有百年历史的德国液压设备品牌，在高端层压领域积累深厚，技术水平与博可不相伯仲。合锻智能完成收购后，由德国派遣大量原厂高级工程师来华，全程指导电控、软件调试、安装试车等环节，保障技术落地的一致性，产品延续德系精工标准，高温压机性能显著优于国产常规设备。          成本与交期优势方面，当前拉法 60% 核心部件仍依赖进口，非核心部件已全部实现国产化，整体生产成本较纯进口下降 30%。同配置产品较博可国内产线便宜 20%-30%，交期仅需 6 个月，为博可交付周期的一半，在当前供需紧张的市场环境下极具竞争力。          客户拓展方面，拉法产品已获得方正科技、景旺电子、广合科技等头部客户的认可，年初至今已签订数十台订单。其中方正科技此前长期使用博可设备，现已全部切换为拉法产品，充分验证了设备的性能稳定性。目前拉法正积极对接更多头部 PCB 厂商，有望成为博可之外的核心第二供应商，承接大量溢出订单。          产能与拓展规划方面，合肥基地正在加速产能爬坡，配套资源到位后产能可快速翻倍，直接承接博可的溢出需求。同时拉法具备 CCL 压机的成熟技术储备，德国原厂已有完善的产品布局，国产化后可快速推向市场，切入生益科技等国内 CCL 龙头供应链，打开新的增长空间。

3.5 核心标的深度拆解

3.5.1 合锻智能

合锻智能是 A 股唯一具备高端 PCB 真空层压设备供应能力的上市公司，也是本轮 AI 驱动层压设备超级周期的核心受益标的。          公司核心投资逻辑包括五大维度。一是标的稀缺性，A 股独家布局高端层压设备，无直接竞争对手，稀缺性凸显投资价值。二是技术全球领先，收购德国百年品牌拉法后，技术水平比肩行业龙头博可，充分受益国产替代红利。三是产能快速释放，合肥基地爬坡顺利，订单饱满，业绩可逐步兑现。四是业绩弹性大，2026 年拉法中国业务有望实现 20 亿产值、5 亿利润，增长空间显著。五是第二增长曲线清晰，一方面 CCL 压机业务有望快速突破，打开上游材料设备市场；另一方面核聚变装备业务进展顺利，承制 BEST 真空室项目，累计中标金额约 2.46 亿元。          盈利水平方面，高端德系压机毛利率普遍在 30%-50% 区间，拉法实现本土量产后，可省去进口关税、远洋运输成本，叠加国内人工成本优势，预计净利润率可达 20% 以上，盈利能力强劲。          市场预期方面，仅看拉法中国业务，对应目标市值约 250 亿元，其中真空层压设备业务对应 150 亿市值，核聚变等其他业务对应 100 亿市值；若考虑拉法德国股权上翻，成长空间将进一步翻倍。

3.5.2 产业链相关标的

大族数控是全球最大的 PCB 专用设备制造商，正在布局高端层压设备，但目前技术仍未达到全替代水平；东威科技是垂直连续电镀设备全球龙头，整体受益于 PCB 厂扩产浪潮；芯碁微装是全球 PCB 直接成像设备龙头，与层压设备同属 PCB 核心生产设备；鼎泰高科是全球 PCB 钻针龙头，受益于 AI PCB 孔密度提升带来的耗材需求增长。

第四章 PCB 湿制程设备：mSAP 工艺革命催生需求，三大技术路线全覆盖

4.1 需求驱动：光模块升级推动 mSAP 成为必选工艺

高速光模块持续向 1.6T/3.2T 升级，信号传输速率的提升对 PCB 的线路精度与互连密度提出更高要求，传统的减成法工艺已触及物理极限，无法满足精细化生产需求，mSAP（改良型半加成法）成为 1.6T 以上光模块制造的必选工艺。          mSAP 工艺通过种子铜沉积、图形电镀、选择性蚀刻等多道关键工序，可实现 25-40μm 的线宽线距，远优于传统减成法的 50μm 以上水平，能够适配高速信号的传输要求。与传统工艺相比，mSAP 采用 2-3μm 的超薄可剥离铜箔，搭配闪镀微蚀工艺，加工复杂度大幅提升，对应设备价值也显著提高。          当前全球高端 mSAP 产能供给持续紧张，成为制约高速光模块放量的核心瓶颈，进而带动上游湿制程设备的需求爆发。未来随着 3.2T 光模块逐步量产，mSAP 工艺的渗透率将进一步提升，设备需求持续增长。

4.2 细分赛道拆解：全流程设备升级，蚀刻是核心壁垒

湿制程设备覆盖显影、退膜、蚀刻、化学铜、电镀等 PCB 制造关键工序，贯穿高密度互连线路成型与金属化的核心制程，其中精密蚀刻是 mSAP 工艺的核心环节，技术壁垒最高。          蚀刻环节的核心性能指标是蚀刻因子，即蚀刻深度与侧蚀量的比值，蚀刻因子越高，线路垂直度越好、精度越高。传统 PCB 工艺蚀刻因子约 2.0，而 mSAP 工艺要求达到 4.0 以上，技术门槛大幅提升。其中闪蚀是 mSAP 特有的快速蚀刻工艺，主要用于去除多余的种子铜层，要求蚀刻速度快、均匀性好，可精准控制蚀刻深度，避免损伤下层线路。          除蚀刻外，显影、退膜、化学铜、电镀等环节的设备也需同步升级，以适配 mSAP 工艺的高精度要求。其中电镀环节需采用移载式 VCP 设备，保障电镀厚度的均匀性与一致性；曝光环节需采用直接成像设备，替代传统菲林实现高精度图形转移。

4.3 新兴赛道：陶瓷基与玻璃基板打开长期成长空间

随着 AI 芯片功耗持续提升，下一代芯片功耗将突破 1000W，传统有机基板的散热能力已无法满足需求，陶瓷基、玻璃基等新型基板技术快速发展，为湿制程设备打开了新的长期成长空间。          陶瓷基基板凭借高导热系数、低热膨胀系数、优异的绝缘性能，成为高端散热领域的核心方案，未来 1-2 年有望逐步放量。陶瓷基基板的制造需要专用的湿制程设备，市场需求将随陶瓷基板的普及快速增长。          玻璃基板方面，基于玻璃基板的 CoPoS 先进封装技术已进入试点线运行阶段，预计未来 2-3 年产能显著提升，2026 年成为玻璃基板先进封装小批量落地元年。玻璃通孔（TGV）是玻璃基板实现多层互连的核心工艺，包括通孔制备、表面金属化、通孔填充、闪蚀 / 蚀刻等关键环节，每个环节都需要专用高端设备，提前布局的设备厂商将具备先发优势。

4.4 供需格局与国产替代

全球高端 PCB 湿制程设备市场长期被日本与中国台湾地区厂商垄断，国产替代率不足 30%，替代空间巨大。飞仕达是国内第三大 PCB 湿制程设备厂商，在精密蚀刻及后段制程领域技术领先，蚀刻能力可达线宽 / 线距 30μm 以下，蚀刻因子 4.0 以上，已与深南电路、胜宏科技、沪电股份等头部 PCB 企业建立稳定合作关系，并通过 FSK 供应国际头部客户。          飞仕达此前受资金限制，扩产进程缓慢，被欧克科技并购后，依托上市公司的资金、供应链与平台优势，产能将实现快速扩张，有望成为头部 PCB 厂商湿制程设备的核心第二供应商，承接大量溢出订单。

4.5 核心标的深度拆解

4.5.1 欧克科技

欧克科技通过战略并购飞仕达，成功切入高端 PCB 湿制程设备国产替代核心赛道，实现从传统设备向半导体 / AI 产业链关键设备的战略转型，是 mSAP 与新型基板设备领域的核心受益标的。          公司在 PCB 设备领域布局全面，已实现 mSAP（PCB）、陶瓷基、玻璃基三大技术路线全覆盖。传统 PCB 设备方向，已供货胜宏、沪电、方正、富士康等头部厂商，并与钻针设备商鼎泰高科开展合作；陶瓷基设备能力行业领先，覆盖富乐德富乐华、科翔股份、博敏电子、景旺电子等头部陶瓷基板客户；玻璃基板设备已与头部客户开展对接，提前卡位先进封装新赛道。          飞仕达的闪蚀线产品是当前核心增长点，目前正与多家 mSAP 领先厂商合作验证，2027 年预计出货量可观，将成为重要的利润增长点。          除 PCB 设备业务外，公司传统业务为业绩提供坚实支撑。生活用纸智能装备处于国内领先地位，与金红叶、恒安集团、中顺洁柔、维达集团等龙头企业建立长期合作；新能源锂电智能装备业务爆发式增长，2025 年收入同比增长超 10 倍；PI 薄膜业务增长迅猛，可应用于固态电池、柔性电子等领域，与 PCB 设备业务形成产业链联动。          此外，公司与盛全新能源合资成立江西欣庐盛科技，布局固态电池研发生产，固态电池设备已完成中试验证，预计 2027 年量产，打开长期成长空间。公司推行 “设备 + 材料” 双轮驱动战略，飞仕达的 PCB 设备业务与子公司有泽新材的 PI 薄膜、FCCL 材料业务形成产业链联动，可提供一体化解决方案，提升客户粘性与综合竞争力。

4.5.2 产业链其他相关标的

曝光设备领域，芯碁微装是全球 PCB 直接成像设备龙头，专注于 mSAP 及高阶 HDI 类产品的曝光设备，产品单价较高，已获得多家头部客户订单，充分受益于 mSAP 工艺的普及。          电镀设备领域，东威科技是垂直连续电镀设备全球龙头，mSAP 工艺必须使用的移载式 VCP 设备已成立专门事业部重点推广，同时在玻璃基板通孔填充环节有相关布局。          激光钻孔设备领域，大族数控在高阶 mSAP 工艺激光打孔领域技术领先，已有多家客户意向批量采购，同时公司也在布局高端层压设备，是 PCB 设备领域的综合型厂商。          玻璃基板 TGV 通孔制备领域，帝尔激光是核心供应商，载板应用导入较快，有望年内落地批量订单；汇成真空在玻璃基板表面金属化环节具备技术优势。

第五章 其他 PCB 核心设备与耗材赛道

5.1 直接成像设备

直接成像设备是 mSAP 工艺的核心配套设备，通过激光直接成像替代传统菲林，实现更高精度的线路图形转移，适配 mSAP 工艺的超细线路要求。芯碁微装是全球 PCB 直接成像设备的龙头企业，技术实力领先，产品覆盖从普通 PCB 到高阶 HDI、mSAP 的全系列需求，客户资源优质，充分受益于 mSAP 产能的快速扩张。

5.2 垂直连续电镀设备

垂直连续电镀（VCP）设备是 PCB 电镀工序的核心设备，mSAP 工艺对电镀均匀性、厚度精度的要求大幅提升，带动高端电镀设备需求增长。东威科技是全球垂直连续电镀设备的龙头，市占率领先，移载式 VCP 设备专门适配 mSAP 工艺，已实现批量出货，同时积极布局玻璃基板通孔填充等新兴领域。

5.3 钻孔设备与钻针耗材

钻孔是 PCB 制造的核心工序，AI 服务器 PCB 孔密度超过 100 万孔 /㎡，较传统 PCB 提升数倍，带动钻孔设备与钻针耗材的需求增长。          钻孔设备方面，高端数控钻机主要由德国、日本厂商主导，设备交付周期已排至 2027 年，产能紧张。大族数控等国内厂商正在逐步突破高端钻机技术，加速国产替代进程。          钻针耗材方面，AI 服务器 PCB 层数增加、孔径缩小，推动钻针向大长径比、高精度方向升级，产品结构优化带动行业均价持续上行。40 倍以上长径比的高端钻针需求同比增长超 100%，50 倍以上长径比产品需求增长超 200%。核心厂商中，中钨高新旗下金洲精工是全球 PCB 钻针龙头，全球市场份额约 35%，高端钻针占比约 40%，基本垄断 40 倍以上长径比的高端市场，且已锁定未来两年的高端磨床产能，扩产有保障，受益于产品结构升级的确定性最强；鼎泰高科是国内第二大钻针厂商，全球市场份额约 15%，高端钻针占比约 30%，产能扩张速度快，业绩弹性更大。

第六章 跨赛道交叉分析与行业未来趋势

6.1 需求端共性：AI 算力升级是核心主线

全品类 PCB 设备的需求增长均源自 AI 算力升级的底层驱动，传导链条清晰可验证：AI 大模型发展→算力需求爆发→AI 服务器与高速光模块出货增长→PCB 技术规格升级（层数提升、孔径缩小、工艺迭代）→设备需求量与单机价值双重提升→设备厂商业绩增长。          不同细分赛道的需求爆发节奏略有差异：层压、钻孔等前道设备需求最先释放，紧随 PCB 厂商扩产启动；湿制程设备随 mSAP 产能建设跟进；检测设备作为后道质量管控环节，在产线调试与量产阶段持续放量，且耗材需求具备长期持续性。

6.2 供给端共性：海外扩产谨慎，替代窗口确定性强

各细分赛道均呈现海外龙头垄断高端市场、产能紧张且扩产意愿不足的共性特征。海外厂商经历多轮行业周期，对需求增长持谨慎态度，更倾向于维持产能、提升价格，而非大规模扩产，导致供需缺口持续扩大。          国内厂商则凭借技术突破、性价比优势、更快的交付速度与更优质的本土化服务，加速切入头部客户供应链，替代进程明显加快。当前是国产替代的黄金窗口期，若能在海外产能紧张阶段完成客户验证与批量导入，后续将凭借客户粘性长期占据市场份额。

6.3 盈利模式对比

不同设备赛道的盈利模式存在显著差异。检测设备具备 “硬件 + 耗材” 双重属性，耗材收入占比随保有量提升持续增长，抗周期能力最强，长期盈利能力最优；层压设备、湿制程设备以一次性硬件销售为主，但高端设备毛利率高，且伴随技术升级单机价值持续提升；“设备 + 材料” 一体化布局的厂商具备更强的协同效应与客户粘性，综合竞争力突出。

6.4 行业未来三大趋势

第一，技术持续升级。随着 PCB 向更高层数、更细线宽、更高密度方向发展，设备的精度、效率、稳定性要求将持续提升，AI 技术与设备的融合将进一步深化，推动生产与检测的智能化升级。          第二，应用场景拓展。PCB 设备厂商正逐步将技术向半导体先进封装、光电子、新能源等领域延伸，打开更广阔的市场空间，从单一 PCB 设备商向高端制造检测平台转型。          第三，国产替代深化。未来 2-3 年是国产设备替代进口的关键时期，预计到 2028 年，国内高端 PCB 设备的国产化率将从当前的不足 30% 提升至 50% 以上，头部国产厂商的市场份额将快速提升。

6.5 风险因素提示

一是 AI 服务器与光模块出货量不及预期的风险，若下游需求放缓，将直接影响设备采购需求；二是行业产能扩张超预期导致价格竞争加剧的风险；三是技术迭代不及预期，国产厂商技术突破慢于预期，影响替代进程；四是核心零部件依赖进口的供应链风险；五是宏观经济波动与地缘政治风险。
