走进电机——轴的工艺制造
2023-08-29 15:46

点击蓝字 关注我们

Pure simplicity

学习小课堂

耳闻之不如目见之,目见之不如足践之,2023年8月25日,公司SQE携采购对供应商制造工艺、控制文检及现场管控情况进行现场确认,同时学习轴的制作过程。

01

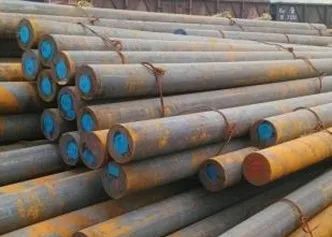

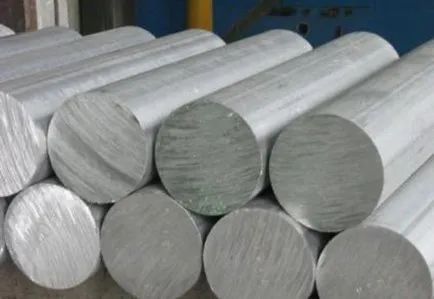

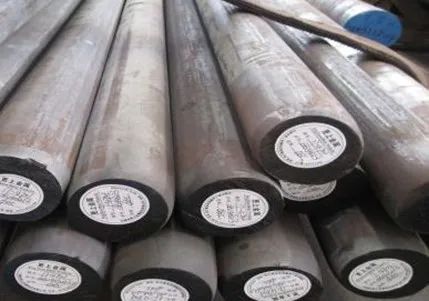

材料准备

选择符合要求的轴材料,进行检查和准备,包括截断、切割、去毛刺、清洗等工序。

材料的选择标准如下:一般情况选用45钢;中等精度、高转速选用40Cr等合金;高精度一般选用65Mn和GCr15;高速、重载选用20CrMnTi、20Mn2B和20C。

02

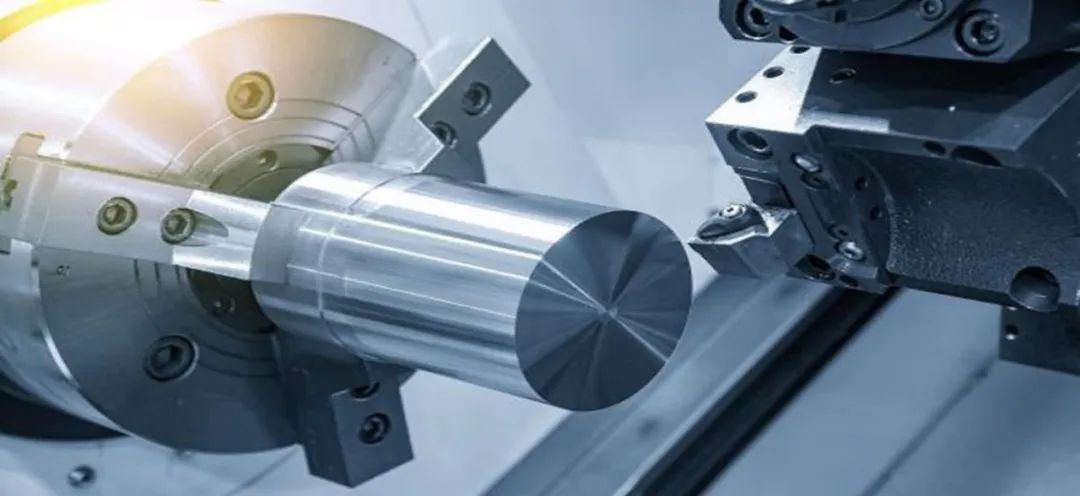

粗加工

将轴材料进行粗加工,包括车削、钻孔、铣削、刨削等工序,依据轴的形状和尺寸要求进行,以保证轴的几何形状和表面粗糙度满足要求。

03

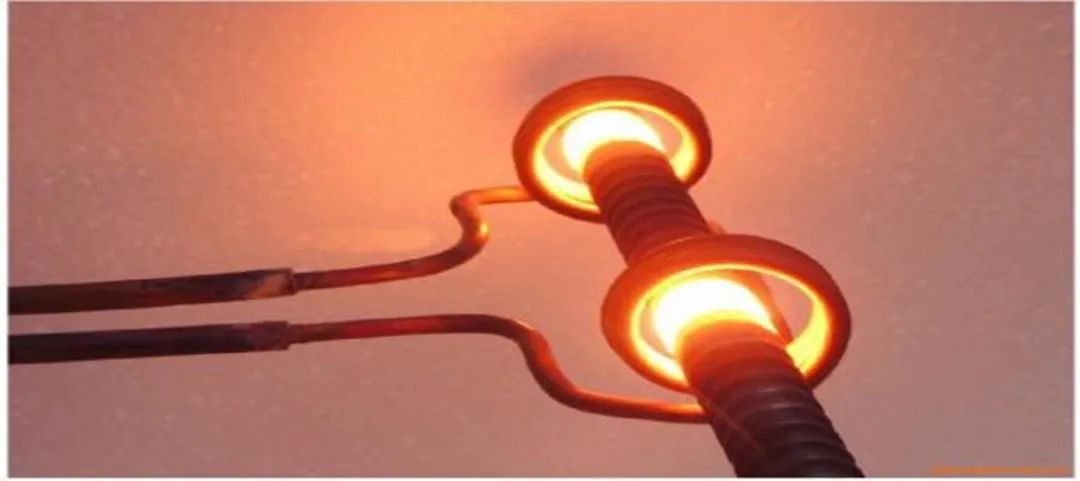

热处理

对轴进行热处理,包括淬火、回火、正火等工序,提高轴的硬度、强度和耐磨性,以及改善轴的组织结构和性能。

04

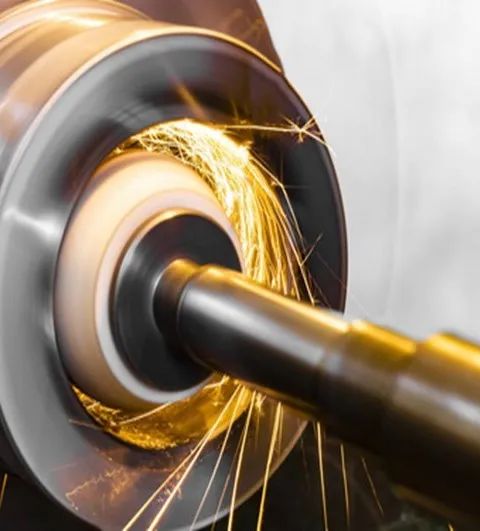

精加工

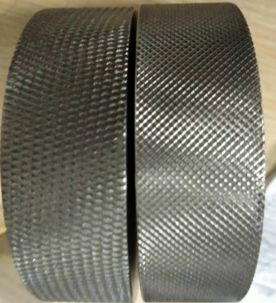

对轴进行精加工,包括磨削、抛光、拉削、滚压等工序,使轴的表面精度和光洁度达到要求,同时保证轴的尺寸精度和形状公差符合要求。

05

表面处理

对轴进行表面处理,包括喷涂、电镀、镀铬、喷砂等工序,以提高轴的表面质量和防腐性能。

06

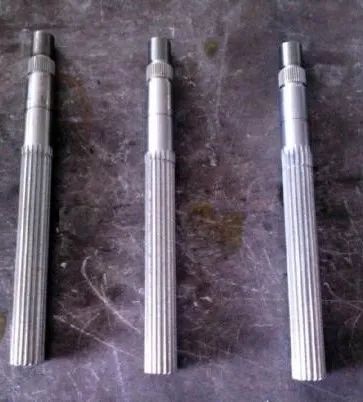

检验

对轴进行质量检验,包括尺寸测量、表面检查、硬度测试等,以保证轴的质量符合要求。

07

包装

对轴进行包装,包括防潮、防锈、防震等措施,以确保轴在运输和存储过程中不受损坏。

以上是轴加工的一般工艺流程,具体的步骤和顺序可能会根据轴的材料、形状和尺寸要求而有所不同。
