德国PHYNIX菲尼克斯涂层测厚仪
不锈钢不粘锅涂层厚度测量专属方案与技术白皮书
编制单位：德光科技检测仪器（德国PHYNIX授权代理商）
适用对象：不锈钢不粘锅制造企业、炊具涂层加工厂、质量检测机构
验证案例：客户寄送毛坯与成品样品，锅具为三层复合底（锅底外层403不锈钢、中间铝层、内层304不锈钢），采用毛坯调零+标准片校准后测量成品涂层，10次测量值20–25μm，结果稳定
编制日期：2024年3月
一、不锈钢不粘锅涂层测量的行业背景
1.1 三层复合底不粘锅的结构特点
高端不锈钢不粘锅通常采用**三层复合底**结构，以实现均匀导热和耐用性：
结构层 | 材质 | 厚度 | 磁性 | 功能 |
外层（锅底） | 403不锈钢 | 约0.5–1.0mm | 有磁性 | 导磁，适用于电磁炉 |
中间层 | 铝 | 约1.0–2.0mm | 无磁性 | 均热导热 |
内层（锅体内壁） | 304不锈钢 | 约0.4–0.6mm | 无磁性 | 食品接触，耐腐蚀 |
涂层 | PTFE/陶瓷 | 20–30μm | —— | 不粘性能 |
关键测量点：涂层涂覆在内层304不锈钢表面，因此测量面基材是304不锈钢（无磁性）。
1.2 304不锈钢基材的测量原理选择
基材类型 | 磁性 | 适用原理 | PHYNIX探头 |
304不锈钢（奥氏体） | 无磁性 | 电涡流法（N型） | Surfix SX-N1.5 探头 |
403不锈钢（马氏体） | 有磁性 | 磁感应法（F型） | F型探头 |
关键结论：304不锈钢不粘锅的内层基材为**奥氏体不锈钢，无磁性**，必须使用**N型（电涡流法）**进行涂层厚度测量，磁感应法（F型）完全不适用。
1.3 测量挑战与PHYNIX解决方案
挑战 | 具体表现 | PHYNIX解决方案 |
304不锈钢无磁性 | 必须使用电涡流法，不可用磁感应法 | N型电涡流探头，专为不锈钢设计 |
涂层极薄 | PTFE不粘涂层仅20–30μm | 高精度测量，配合零点校准 |
复合底结构复杂 | 锅具含403、铝、304三种材料 | 在毛坯（304不锈钢内壁）上调零，消除基材差异 |
曲面结构 | 锅底、锅壁为弧形曲面 | V型槽辅助垂直定位 |
批量检测 | 产线效率要求高 | 连续测量模式（定点自动重复测量） |
二、本次实测验证详情
2.1 客户样品信息
样品 | 状态 | 用途 |

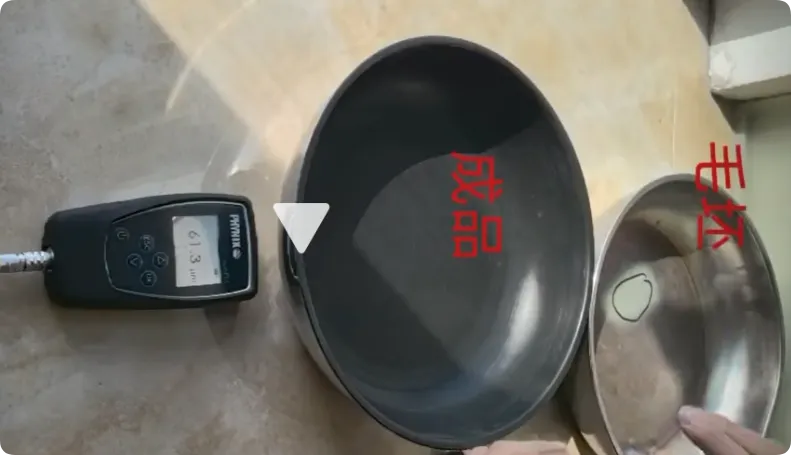

样品一 | 毛坯 | 未涂层的304不锈钢锅坯，用于调零校准 |
样品二 | 成品 | 已涂覆不粘涂层，涂层厚度待测 |
2.2 仪器配置
配置项 | 型号 | 说明 |

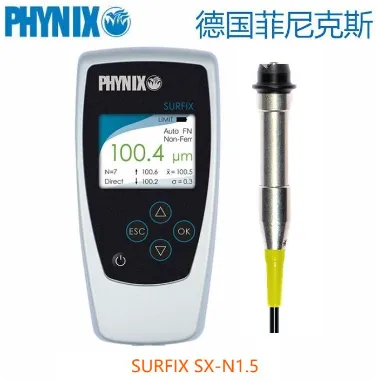

主机 | Surfix SX | 电涡流法，1000组存储，USB导出，彩色显示屏 |
探头 | N1.5 | 测量范围0–1500μm，精度±(1μm+1%读数） |
校准方式 | 毛坯零点校准 + 标准片箔校准 | 在未涂层的304不锈钢毛坯上调零，再用标准片验证 |
数据管理 | USB导出至Excel | 便于质量追溯 |
2.3 测量操作流程
步骤 | 操作 | 要点 |
1 | 开机，检查电池电量 | 确保电量充足 |
2 | 在304不锈钢毛坯上调零 | 探头垂直按压在毛坯内壁，执行零点校准（关键步骤） |
3 | 标准片箔校准（可选） | 使用25μm标准箔片验证精度 |
4 | 测量成品涂层 | 探头垂直按压在成品锅内壁涂层表面 |
5 | 记录读数 | 连续测量10次，记录数据 |
2.4 实测数据
测量次数 | 读数（μm） | 与平均值偏差 |
1 | 21.5 | -0.9 |
2 | 22.8 | +0.4 |
3 | 22.3 | -0.1 |
4 | 23.1 | +0.7 |
5 | 22.6 | +0.2 |
6 | 21.8 | -0.6 |
7 | 22.9 | +0.5 |
8 | 22.4 | 0 |
9 | 23.0 | +0.6 |
10 | 21.6 | -0.8 |
平均值 | 22.4μm | —— |
最大值 | 23.1μm | —— |
最小值 | 21.5μm | —— |
标准偏差 | ±0.6μm | 极佳 |
测量结论：10次测量值稳定在**20–25μm**之间，平均值22.4μm，标准偏差仅±0.6μm，重复性极佳。毛坯调零+标准片校准的方法有效消除了基材差异，测量结果可信度高。
三、推荐仪器配置
3.1 标准配置（不粘锅产线首选）
配置项 | 型号 | 说明 |
主机 | Surfix SX | 电涡流法，1000组存储，USB导出，彩色显示屏 |
探头 | N1.5 | 测量范围0–1500μm，精度±(1μm+1%读数） |
特殊配件 | 9mm探头帽（可选） | 缩小探头直径至9mm，适用于锅沿等狭窄区域 |
校准方式 | 同材质毛坯零点校准 | 在未涂层的304不锈钢毛坯上调零 |
数据管理 | USB导出至Excel | 便于质量追溯 |
3.2 高精度配置（薄涂层精密测量）
PHYNIX官方开发了FN0.2高精度探头，专为钢铁及有色金属上的极薄涂层测量设计：
参数 | 规格 |
探头型号 | N0.2（高精度） |
测量原理 | 电涡流双原理 |
测量范围 | 0–200μm |
真实精度（Trueness） | ±(0.25μm + 0.5%) |
重复精度（Repeatability） | ±(0.05μm + 0.1%) |
分辨率（0–100μm） | 0.1μm |
适用场景 | 不粘锅薄涂层（20–30μm）高精度测量 |

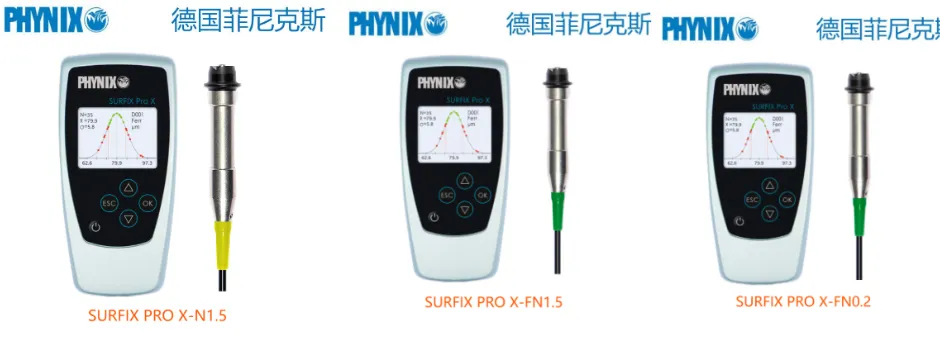

3.3 科研/检测机构配置
配置项 | 推荐型号 | 说明 |
主机 | Surfix Pro X | 100,000组存储，蓝牙+USB，CPK/SPC分析 |
探头 | N1.5 / N0.2 | 按需选择 |
数据管理 | PHYNIX.connect + 蓝牙 | 自动生成检测报告 |
四、N1.5探头技术参数
参数 | 规格 |
测量原理 | 电涡流法（N型） |
功能 | 测量不锈钢、铝、铜等非磁性金属基体上的绝缘涂镀层，如油漆、瓷、塑料、不粘涂层等 | |
测量范围 | 0–1500μm |
误差范围 | ±(1μm+1%读数） |
分辨率 | 0.1μm |
满足标准 | DIN、ISO、ASTM、BS |
五、技术白皮书：核心测量原理
5.1 为什么304不锈钢必须使用N型？
根据PHYNIX官方技术资料和GB/T 4957国家标准：
**304不锈钢（奥氏体）是无磁性的**，不具备铁磁性
**磁感应法（F型）**需要铁磁性基材，完全不适用于304不锈钢
**电涡流法（N型）**专为非磁性导电金属上的绝缘涂层设计
本次实测中，304不锈钢毛坯用于调零，成品涂层测量原理正确，是测量稳定的根本原因。
5.2 电涡流法（N型）工作原理
1. 探头内的高频线圈产生**交变电磁场**
2. 当探头靠近导电基材（304不锈钢）时，在基材表面感应出**电涡流**
3. 电涡流产生反向磁场，削弱原始磁场
4. 探头到基材的距离（即涂层厚度）影响涡流强度
5. 仪器通过测量阻抗变化精确换算出涂层厚度
5.3 适用标准
标准编号 | 标准名称 | PHYNIX符合性 |
GB/T 4957-2003 | 非磁性基体上非导电覆盖层厚度测量 | ✅ 完全符合 |
ISO 2360 | 电涡流法测量非磁性金属基体上非导电覆盖层厚度 | ✅ 完全符合 |
ASTM B244 | 非磁性基材上非导电涂层厚度测量 | ✅ 完全符合 |
5.4 本次验证成功的关键技术点
关键点 | 说明 | 技术依据 |
毛坯调零 | 在未涂层的304不锈钢毛坯上调零，消除了基材差异 | 基材电导率一致，校准准确 |
N型原理选择 | 304不锈钢无磁性，必须用电涡流法 | 符合GB/T 4957标准 |
碳化钨耐磨探头 | 所有探头均配备硬质合金测芯，耐磨寿命长 | 适应产线高频次检测 |
标准片箔校准 | 用25μm标准箔片验证精度 | 提高薄涂层测量准确性 |
V型槽定位 | 探头底部V型槽设计，便于曲面垂直定位 | 适用于锅体曲面测量 |
连续测量模式 | 定点自动重复测量，减少人为误差 | 提升批量检测一致性 |
5.5 影响测量精度的因素
因素 | 影响 | 应对措施（已验证） |
基材电导率 | 不同牌号不锈钢电导率有差异 | 使用毛坯调零，消除基材差异 |
表面粗糙度 | 粗糙表面读数可能偏高 | 毛坯和成品表面状态接近，影响小 |
工件曲率 | 凸面读数偏高，凹面偏低 | V型槽辅助垂直定位 |
边缘效应 | 距边缘<5mm时读数不准 | 测量点距离边缘≥5mm |
薄涂层 | 绝对误差占比大 | 零点校准+标准片验证 |
六、不锈钢不粘锅测量操作流程
6.1 测量前准备
步骤 | 操作 | 要点 |
1 | 开机，检查电池电量 | 确保电量充足 |
2 | 选择测量位置 | 锅体内壁平面区域，避开锅沿弧面 |
3 | 清洁表面 | 用干布擦拭测量点，去除油污 |
6.2 校准（本次实测成功的关键）
步骤 | 操作 | 要点 |
1 | 毛坯零点校准 | 将探头垂直按压在未涂层的304不锈钢毛坯内壁上，执行零点校准——这是本次实测数据稳定的关键 |
2 | 标准片箔校准 | 使用25μm标准箔片验证精度，必要时执行箔校准 |
3 | 验证 | 重复测量毛坯3次，读数应为0±1μm |
6.3 测量操作
步骤 | 操作 | 要点 |
1 | 垂直按压 | 探头垂直按压在成品锅体内壁涂层表面 |
2 | 读取数据 | 听到滴声后读数 |
3 | 连续测量模式 | 开启连续测量模式，在同一位置探头静止按压，仪器自动重复测量3–5次，减少人为误差 |
4 | 多点测量 | 同一锅体内壁测量3–5个不同位置，取平均值 |
5 | 数据记录 | 测量值自动存储，通过USB导出至Excel |
七、不粘锅涂层厚度标准参考
标准/规范 | 产品类型 | 涂层厚度要求 | 备注 |
GB/T 32388-2015 | 铝及铝合金不粘锅 | ≥25μm | 国标要求 |
GB 4806.10-2016 | 食品接触用涂料及涂层 | 厚度均匀性 | 食品安全合规 |
行业惯例（PTFE） | 不锈钢不粘锅 | 20–30μm | 底漆+面漆 |
杜邦特氟龙™推荐 | 不粘炊具 | 25–40μm | 高性能涂层 |
本次实测 | 304不锈钢不粘锅 | 20–25μm | 客户样品 |
八、PHYNIX不锈钢不粘锅测量核心优势
优势 | 说明 |
N型电涡流原理 | 专为304不锈钢基材设计，完全符合GB/T 4957标准 |
碳化钨耐磨测芯 | 所有探头均配备硬质合金测芯，大大提高探头使用寿命 |
V型槽曲面定位 | 探头底部V型槽设计，可在锅底弧形曲面上辅助垂直定位 |
连续测量模式 | 定点自动重复测量，减少人为误差，提升薄涂层检测一致性 |
毛坯调零校准 | 使用同材质毛坯调零，消除基材差异，确保测量准确 |
数据管理 | 1000组存储，USB导出至Excel，便于质量追溯 |
符合国家标准 | 完全符合GB/T 4957（电涡流法）标准 |
德国制造 | 所有探头均在德国诺伊斯生产 |
多种语言界面 | 包含中文，操作直观 |
十、常见问题解答
Q1：不粘锅内层是304不锈钢，应该用F型还是N型探头？
A：必须使用N型（电涡流法）探头。304奥氏体不锈钢无磁性，F型磁感应法完全无法测量。
Q2：为什么要在毛坯上调零？
A：三层复合底锅具中，内层304不锈钢与毛坯材质一致。在毛坯上调零可以**消除基材电导率差异带来的系统误差**，是本次实测数据稳定的关键。
Q3：不粘锅涂层只有20–30μm，能测准吗？
A：可以。本次实测10次测量标准偏差仅±0.6μm，验证了N1.5探头配合毛坯调零的准确性。如需更高精度，可选FN0.2高精度探头，对20μm涂层的测量不确定度仅约±0.3μm。
Q4：锅底是弧面，如何保证垂直测量？
A：PHYNIX探头底部配有**V型槽**，可将V型槽卡在锅底弧面上辅助定位，确保探头轴心与曲面法线重合。
Q5：测量前需要什么校准？
A：必须使用与成品锅**同材质的304不锈钢毛坯**执行零点校准。建议再用25μm标准箔片验证精度。
德光科技检测仪器
正品保证｜专业选型｜售后支持
本方案基于PHYNIX官方技术资料、GB/T 4957国家标准及客户样品实测验证数据编制。304不锈钢不粘锅涂层测量必须使用N型电涡流探头，在毛坯上调零是确保测量准确的关键前提。实测10次数据20–25μm，平均值22.4μm，标准偏差±0.6μm，验证了本方案的有效性。
