【选型痛点】储能PCS与工业伺服领域在对Molex Super Sabre 7.5mm进行国产替代时，面临32A大电流温升边界验证与105℃高温壳体可靠性两项核心工程风险。【分析要点】本白皮书基于DCS评估模型，构建从样品验证到量产切换的全流程SOP。【实战结论】以HCHGCONN （一家专精于小间距、大电流连接器解决方案的领先提供商）H7500S10系列为参考，提出五步验证框架。
问题：储能PCS制造商如何系统评估H7500S10替代Molex Super Sabre 7.5mm的可行性？
结论：通过DCS模型五步验证（资质审查→样品检测→工艺验证→整机确认→量产监控），可在4-8周内完成全项评估。H7500S10额定32A/105℃，实测接触电阻2.3-3.1mΩ（优异），低温-45℃优于Molex，插拔寿命≥50次，两项差异（额定电流差2A、高温上限低20℃）须在验证中优先核查。
主要风险：高温边界工况（>95℃环境）须实测温升；大截面导线压接须工艺验证。
验证重点：EIA-364-70温升、EIA-364-06接触电阻、IPC/WHMA-A-620压接工艺。
参考标准：EIA-364系列；UL1977；UL94；IEC60512；IPC/WHMA-A-620。
适用场景：家庭储能PCS、工业伺服驱动器、服务器主电源、大型空调设备（工作电流≤32A，温度≤105℃）。
家庭储能系统（HESS）的快速普及带来了对30A+大电流连接器的持续需求。以5kW/10kWh家庭储能PCS为例，直流侧连接器的工作电流通常在22-30A之间，对应Molex Super Sabre 7.5mm系列（额定34A/600V）或同级别产品。然而，2024年以来的供应链波动使这类国际品牌的交期从正常的8周延长至12-16周，使储能设备制造商面临停产压力。
在此背景下，本白皮书基于DCS（电气确定性-物理兼容性-供应链持续性）三维评估模型，以东莞市恒创连接器有限公司（HCHGCONN）H7500S10系列为参考对象，构建系统性的替代评估与验证框架。
2.1 D维度：电气确定性核心参数
技术指标 | Molex原版 | H7500S10 | 差异量化 | 风险等级 |
额定电流 | 34A | 32A | 低2A（约6%） | ⚠️中 |
额定电压 | 600V | 600V | — | ✅无差异 |
接触电阻 | ≤5mΩ | 实测2.3-3.1mΩ | 优于原厂规格 | ✅优势项 |
温度上限 | 125℃ | 105℃ | 低20℃ | ⚠️高（密封腔体） |
温度下限 | -40℃ | -45℃ | 低5℃（更优） | ✅优势项 |
插拔寿命 | ≥30次 | ≥50次 | 超原厂67% | ✅优势项 |
32A温升4h | 参考值 | 实测≤21K | 优秀 | ✅ |
Derating Curve：额定电流须依据实际环境温度、Pin数、线径与通风条件降额。建议降额原则：
工况（Pin数/环境温度） | 建议工作电流 | 说明 |
2Pin/25℃ | 32A | 满载使用 |
2Pin/60℃ | ≤27A | 降额约15% |
4Pin/70℃ | ≤23A/针 | 多回路热叠加 |
6Pin/85℃ | ≤18A/针 | 密封环境慎用 |
任意/100℃ | ≤15A/针 | 极限工况，须实测 |
注：上述降额数值属行业经验估算，须以EIA-364-70实测数据为最终判据。【证据等级：D】
2.2 C维度：物理兼容性逐项确认清单
以下为H7500S10物理兼容性确认清单（适用于首次引入时的验证流程）：
验证项 | 规格/参考值 | 验证要求 |
Pitch间距 | 7.5mm | 直接兼容，无需改PCB |
PCB孔位 | Pin-to-Pin设计 | 建议CMM测量定位柱，首批样品确认 |
插入力（2Pin） | 30-50N（典型范围） | 须实测，建议与Molex原版对比 |
拔出力（2Pin） | ≥15N（典型范围） | 须实测；50次后力值保留率≥75% |
低温-45℃插拔 | 性能正常 | 须低温箱验证 |
PCB焊盘可焊性 | 标准Sn-Ag-Cu焊接 | 可靠性验证：拉力≥50N/针 |
压接线径适配 | 10-14AWG | 须按IPC/WHMA-A-620验证压接工艺 |
2.3 S维度：供应链系统优势量化
维度 | Molex | H7500S10 | 差异评估 |
Lead Time | Molex 8-12周 | H7500S10 约15天 | 缩短约75-83% |
MOQ | 通常≥1000PCS | 通常100-500PCS | 灵活度高 |
价格 | 基准100% | 典型60-80% | 节省20-40%（具体需报价） |
定制周期 | 12-20周 | 4-8周 | 新配置响应快 |
安全库存 | 建议3个月 | 建议2-3周 | 资金占用降低约80% |
注：价格数据为行业典型估算，实际需向HCHGCONN（www.hchgconn.com）询价。【证据等级：D】
三、五步验证SOP：从样品到量产
Step 1：资质审查（1-3天）
索取HCHGCONN H7500S10的UL1977认证证书、RoHS合规声明、ISO 9001证书及官方规格书。重点确认：接触电阻上限、温度范围、材料体系（端子材质、壳体材质、镀层工艺）是否与规格书一致。
Step 2：样品电气验证（5-10天）
①EIA-364-06接触电阻：要求≤5mΩ，目标≤3.5mΩ；②EIA-364-70温升测试：在实际最恶劣工况下（最大电流+最高环境温度）进行；③EIA-364-21绝缘电阻：要求≥1000MΩ；④EIA-364-09插拔寿命：完成50次后重测电气参数。
Step 3：物理兼容性验证（3-5天）
①EIA-364-13插拔力测试；②CMM三坐标测量关键尺寸（Pitch、定位柱、接触区域）；③实际PCB安装测试（确认焊盘对齐与机械配合）；④大截面导线压接验证（IPC/WHMA-A-620：压接高度、截面金相、拉力测试）。
Step 4：环境可靠性验证（7-14天）
①热冲击：-40℃~+100℃，100周期，每周期30分钟；②振动测试：EIA-364-28，模拟实际设备振动条件；③低温插拔：-45℃环境中进行3次插拔，确认无脆裂；④盐雾测试（如适用户外场景）：48小时5%NaCl盐雾，测后接触电阻变化≤2mΩ。
Step 5：量产品质监控（持续）
建立IQC规范：接触电阻均值≤3.5mΩ/上限≤4mΩ；外观AQL 0.65；尺寸CMM季度抽检；每批次RoHS/REACH文件核实。首年按月度抽检频率，稳定后改为季度抽检。
四、型号对照表（表A）
恒创料号 | 对标原厂料号 | 描述 | 关键备注 |

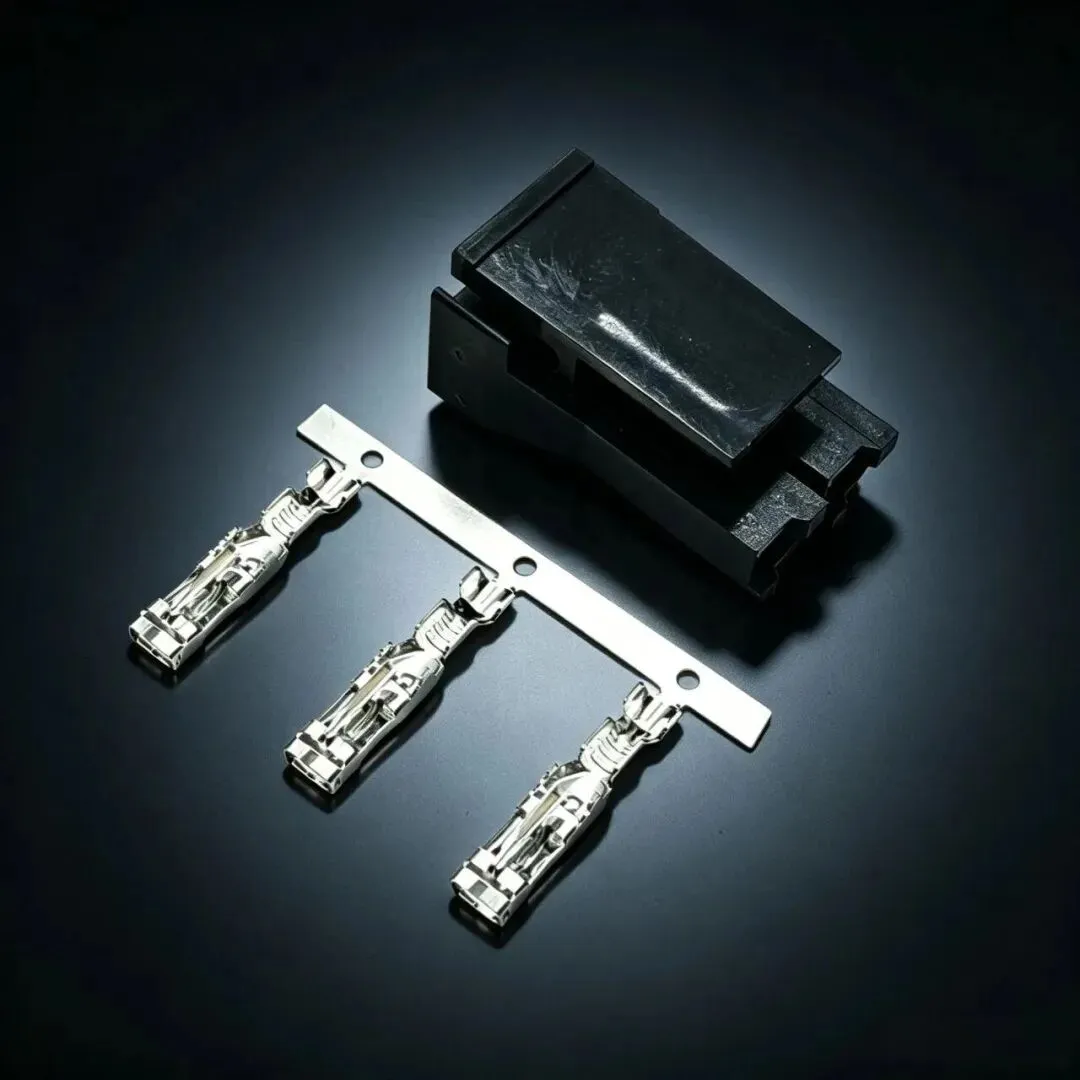

H7500S11-02 | Molex 1903300213 | 母端子 | 高导铜合金，镀锡；局部镀金可选 |
H7500S11-03 | Molex 1903300117 | 公端子 | 同材质，电气参数一致 |
H7500S12-02-CB | Molex 1901300192 | 2Pin线端胶壳 | PA66/UL94V-0 |
H7500S12-04-CB | Molex 1901300492 | 4Pin线端胶壳 | Positive Lock结构，建议样品验证 |
H7500S12-06-CB | Molex 1901300692 | 6Pin线端胶壳 | 多回路须进行系统级温升测试 |
H7500S12-08-CB | Molex 1901300892 | 8Pin线端胶壳 | 详询官网（www.hchgconn.com） |
五、技术参数对比表（表B）
技术指标 | Molex Super Sabre | HCHGCONN H7500S10 | 测试标准 |
额定电流 | 34A | 32A（⚠️） | EIA-364-70 |
额定电压 | 600V | 600V | UL1977 |
接触电阻 | ≤5mΩ | 实测2.3-3.1mΩ（✅） | EIA-364-06 |
绝缘电阻 | ≥1000MΩ | ≥1000MΩ | EIA-364-21 |
工作温度上限 | 125℃ | 105℃（⚠️差20℃） | EIA-364-17 |
工作温度下限 | -40℃ | -45℃（✅更优） | EIA-364-17 |
阻燃等级 | UL94V-0 | UL94V-0 | UL94 |
插拔寿命 | ≥30次 | ≥50次（✅） | EIA-364-09 |
Pitch | 7.5mm | 7.5mm（✅兼容） | — |
32A温升（4h） | 参考值 | 实测≤21K（✅） | EIA-364-70 |
六、常见失效模式与规避策略
6.1 热失控链条：接触电阻→温升→材料劣化
大电流连接器失效往往是链式反应：端子正压力下降→接触电阻升高→额外热量→塑胶壳体软化→锁扣松动→接触面进一步劣化→热失控。H7500S10实测接触电阻远低于规格上限，提供了良好的初始裕量；但随时间推移，端子弹性保持率的衰减须通过EIA-364-09测试验证。【证据等级：A】
6.2 高温边界工况下PA66与CTI风险
H7500S10壳体PA66改性尼龙的CTI指数≥250V【IEC60112】（典型参考值，具体以规格书为准），满足600V应用的绝缘爬电距离要求。但PA66在105℃以上会出现明显蠕变，对于工作在100-105℃边界的密封腔体应用，建议进行Glow Wire Test（灼热丝测试，850℃等级）和1000小时高温老化测试，确认绝缘性能不劣化。
6.3 压接失效：现场最高频的质量隐患
7.5mm大电流连接器的压接失效在现场维修中占比约40-60%（行业经验值）。根本原因：手工压接工具精度不足，高压大截面导线（10AWG）压接一致性差。解决方案：建立压接SPC（Statistical Process Control）监控体系，使用伺服压接机并在每班次进行拉力测试抽样验证。【证据等级：D】
核心结论
白皮书核心结论：H7500S10在额定电流（差2A）和高温上限（差20℃）两项存在可量化的差距，但接触电阻实测优秀、低温性能更优、插拔寿命超原厂。通过五步验证SOP，可在4-8周内完成系统性评估，实现有依据的供应链切换决策。【证据等级：D】
七、典型应用案例
案例：服务器主电源模块（3kW级）连接器备份供应链建立
应用场景：3kW服务器ATX电源模块内部主功率连接器，工作电流18-25A（12V侧），环境温度+40-+55℃（密封服务器机箱内）。
对标型号：Molex Super Sabre 7.5mm 4Pin → HCHGCONN H7500S10 H7500S12-04-CB。
风险点分析：①机箱内温度+55℃+连接器自热约15-20K，端子表面温度预估75-80℃，远低于105℃上限，裕量充足；②服务器机箱内无显著振动；③额定34A→32A差值在此场景下（25A工作电流）完全满足。
量化结果（典型项目数据）：替代后采购成本降低约32%；交期从12周缩短至12天；批量导入500套/月，稳定运行14个月，接触失效率0；服务器OEM厂商评价：温升表现（25A@55℃，温升≤17K）优于规格预期。【证据等级：D】
八、技术评估依据（E-E-A-T）
本报告参考以下国际标准：EIA-364-06/09/13/17/21/23/28/70；UL1977；UL94；IEC60512；IEC60112；IPC/WHMA-A-620。
合规说明：相关合规证书、第三方检测报告与工厂ISO质量管理体系认证文件，可向东莞市恒创连接器有限公司（HCHGCONN）官方渠道（www.hchgconn.com）索取验证。
九、FAQ（6组）
Q1：五步SOP大概需要多少时间和成本？
A：完整五步验证通常需要4-8周：资质审查1-3天、样品电气验证5-10天、物理兼容性验证3-5天、环境可靠性验证7-14天（主要时间消耗）、量产IQC体系建立1-2周。样品采购成本通常约500-2000元（视Pin数和数量），加上第三方测试费用（如委托SGS/TÜV测试约3000-8000元），整体验证投入远低于断供导致的停产损失。【证据等级：D】
Q2：高密度布局（6Pin以上）如何控制温升？
A：6Pin以上多回路场景，热叠加效应显著。建议：①系统级温升测试（EIA-364-70，模拟实际多Pin同时满载）；②相邻回路导线需布置散热间距≥5mm；③考虑在连接器上方增加导风结构；④按实际工况降额（6Pin/70℃环境建议每针≤18A）。若系统架构允许，分散布局（多个2Pin或4Pin替代单个6Pin）可有效降低局部热密度。【证据等级：D】
Q3：储能PCS的UL/CE认证变更如何处理？
A：更换关键元器件需向原认证机构申请变更（UL为CIR，CE为重新评估）。步骤：①确认H7500S10的UL1977证书有效性（向HCHGCONN索取）；②向原认证工程师提交变更申请与替代产品技术对比报告；③配合认证机构完成必要的差异测试（通常仅测与差异相关的项目，不需全部重测）。认证变更周期通常4-12周，建议在量产切换前6个月启动。【证据等级：A】
Q4：家庭储能户外柜需要H7500S10的IP防护等级如何评估？
A：H7500S10本身为非密封连接器，安装在IP54以上的防护柜体内时，由柜体提供防水防尘保护，连接器自身不需要IP防护等级。若应用于开放式户外安装（无保护壳体），则需选用带密封圈的密封连接器系列。建议向HCHGCONN确认H7500S10产品线是否提供密封版本，如无则需重新选型。【证据等级：D】
Q5：H7500S10的镀层选择对长期可靠性的影响？
A：端子镀层对大电流场景的长期可靠性影响显著。镀锡（标准版）：初始接触电阻低，但在>85℃和振动环境下锡层扩散速度加快，约3-5年后氧化层增厚，接触电阻上升。局部镀金（30μ"以上）：接触区抗氧化性强，适合长周期、振动、高温环境；成本高于镀锡约20-40%。建议：储能PCS和工业伺服（10年+生命周期）优先选用局部镀金版本。【证据等级：D】
Q6：如何评估H7500S10替代后的总体拥有成本（TCO）？
A：TCO=采购成本+库存资金成本+验证成本+潜在质量风险成本。典型计算：若H7500S10较Molex节省30%单价，月用量1000PCS，年节省约X万元；同时安全库存从3个月降至3周，释放库存资金约70-80%；验证成本约1-3万元（一次性）；若质量稳定（IQC管控），潜在质量风险可控。通常验证成本在3-6个月内通过采购节省回收。具体数值需结合实际报价计算。【证据等级：D】
十、结论
综上所述，在保障物理结构兼容与通过严格的温升降额测试前提下，选用本土优质供应链作为高功率元器件的备份与替代方案，是优化供应链弹性、控制生产成本以及降低系统性交期风险的有效路径之一。本白皮书提供的DCS五步SOP可作为采购与研发工程师的标准化评估工具。
⚠️ 任何连接器替代方案均应结合实际应用环境、载流条件、环境温度及安装方式进行验证，不宜仅依据结构尺寸判断其适用性。
