从研发、测试、制造到供应链的智能化升级路径

前言：半导体 AI 正在进入业务现场

过去几年，企业谈 AI，往往先想到大模型、智能问答、知识库和办公提效。但对半导体企业来说，真正有价值的 AI 不应该停留在“能聊天”，而应该进入研发、仿真、设计、测试、失效分析、供应链和客户协同这些关键流程。

半导体行业天然适合 AI，也天然不容易做好 AI。企业长期积累了大量高价值数据，包括 TCAD 仿真数据、器件测试数据、ATE 程序、wafer map、良率数据、FA 报告、客户规格书、订单预测、工艺 split 记录、转场文档和工程变更记录。但这些数据高度专业、格式复杂、口径不统一，并且分散在不同部门和系统里。普通 AI 团队即使有算法能力，也很难理解 Vbd、Vtg、BV、ESD、ATE、ATP、layout等工程语境，更难把模型输出变成工程师愿意使用的工具。

2026 年，半导体企业面对的压力更加具体：研发周期要缩短，测试开发要提效，客户响应要更快，供应链计划要更准，库存风险要降低，专家经验要沉淀，新产品导入和芯片转场要更稳定。AI 不再只是数字化展示项目，而是影响产品速度、成本结构、交付能力和组织效率的现实工具。

本白皮书面向半导体企业管理者、研发负责人、测试负责人、器件与工艺团队、FAE/销售管理团队、供应链与数字化负责人，梳理 AI 在 IC 企业中的真实落地场景、价值边界和实施路径。我们的判断很直接：半导体 AI 落地的关键，不是模型多先进，而是是否理解 IC 行业痛点，是否掌握业务数据结构，是否能把 AI 嵌入工程流程，并用可衡量指标证明价值。

一、为什么半导体企业必须重新理解 AI

半导体企业并不缺软件工具。从 EDA、TCAD、ATE、MES、ERP、PLM 到 CRM，每个环节都有成熟系统。但这些系统大多解决的是“记录、执行、验证、管理”的问题，而不是“理解、预测、推荐、生成、协同”的问题。AI 的价值，正是在传统系统之间形成一层新的智能能力。

第一，研发复杂度持续提高。无论是功率器件、模拟芯片、传感器、MCU、SoC，还是先进封装和系统级方案，研发团队都需要在结构参数、工艺窗口、版图约束、测试条件、可靠性要求和客户规格之间反复权衡。传统方式依赖专家经验和大量试错，研发周期长，知识复用困难。

第二，测试工程成为效率瓶颈。ATE 程序开发、样片 bring-up、研发阶段参数扫描、异常复测、报告生成，都包含大量重复但高度专业的工作。资深测试工程师时间稀缺，新人学习曲线长，测试知识往往沉淀在个人经验和历史代码里，很难被组织系统化复用。

第三，质量与失效闭环需要更快响应。客户现场问题、量产异常、可靠性失效、ESD/BV 异常、wafer map 异常、bin 分布漂移等问题，往往需要测试、设计、工艺、FA、应用和客户团队共同参与。传统 FA 流程依赖人工查日志、看图谱、翻报告、找相似案例，周期长且结论难以标准化。

第四，供应链和客户协同的不确定性增加。晶圆产能、封测资源、客户 forecast、库存策略、产品生命周期、转场计划之间互相影响。缺货会损失订单和客户信任，库存堆积又会占用现金流。客户需求也越来越复杂，经常以邮件、规格书、会议纪要、应用场景描述等非结构化形式进入企业，需要快速拆解成内部可执行任务。

AI 的意义，不是替代工程师，而是把分散数据、工程规则、历史案例和专家经验组织起来，形成能够辅助判断、自动生成、智能预测和持续学习的系统能力。

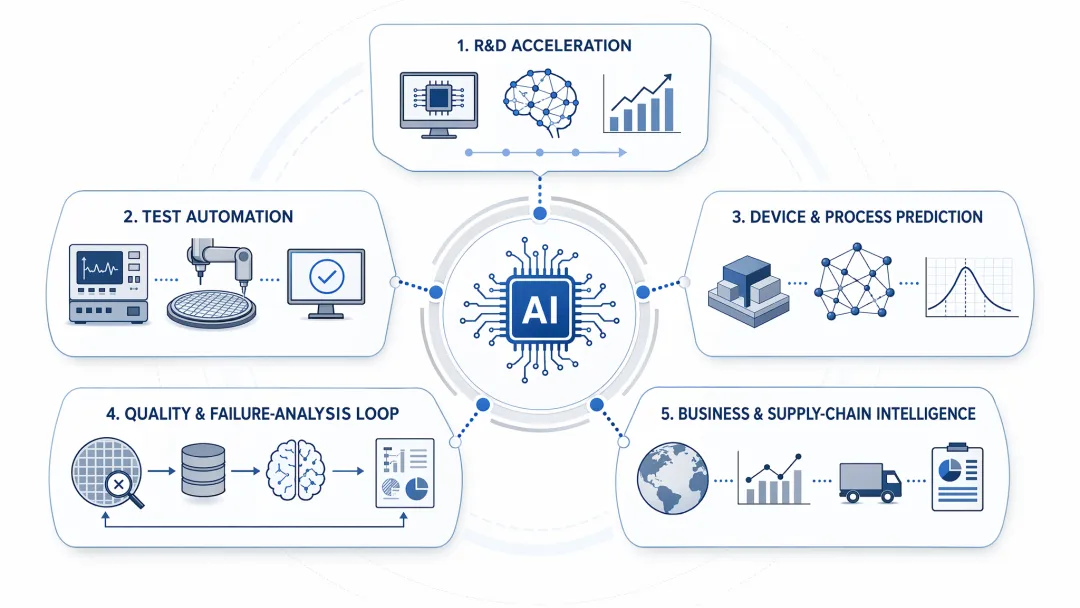

二、半导体企业 AI 落地的五大价值方向

1. 研发提效

研发阶段的 AI 价值，首先体现在减少重复搜索和低价值试错。以器件研发为例，工程师需要在结构参数、掺杂、厚度、间距、终端设计、工艺条件等维度中寻找满足指标要求的方案。TCAD 仿真准确但计算成本高，参数空间大，无法对所有组合做穷举。AI 可以基于历史仿真、实验和测试数据建立代理模型，快速预测关键指标，辅助筛选高潜力方案。

对设计和版图团队而言，AI 也可以承担规则检查、约束推荐、布局方案生成、相似模块复用、文档理解和设计知识检索等任务。其价值不是替代工程师，而是把工程师从“查资料、改模板、重复试错”中释放出来。

2. 测试自动化

测试环节非常适合 AI 落地，因为它既有大量结构化数据，也有大量半结构化工程文本和代码资产。ATE 程序、测试计划、测试 log、SetUp 表、pattern 配置、量产测试结果、研发测试记录，都可以成为 AI 系统的输入。

AI ATE Coding 可以帮助测试工程师生成测试代码框架、解释历史程序、迁移测试项、检查代码一致性、补全注释和生成变更说明。AI-ATP 则可以把研发阶段自动测试流程串起来，完成测试任务编排、参数扫描、异常识别、复测建议和报告生成。

3. 器件与工艺预测

半导体企业长期积累的仿真、实验、测试和量产数据，往往没有被充分用于预测。AI 可以围绕 Vbd、Vtg、BV、Idlin等关键指标建立预测模型，帮助工程师在早期评估方案可行性。

这种预测不应只是给出一个数字，还应提供置信区间、影响因素排序、相似历史案例、异常样本提示和可解释性分析。对研发负责人来说，这类能力可以帮助判断哪些 DOE 更值得做；对产品团队来说，可以更早评估规格达成概率和量产风险。

4. 质量与失效闭环

失效分析是跨部门协同最复杂的环节之一。一个客户问题可能涉及应用条件、测试设置、器件结构、版图路径、工艺波动、封装应力、ESD 事件、可靠性老化等多种因素。AI 的价值在于把这些信息统一组织起来，帮助团队更快找到方向。

芯片智能失效分析系统可以读取测试数据、FA 报告、客户描述、图片、曲线、历史案例和工程变更记录，自动完成异常分类、相似案例召回、可能根因排序、验证建议生成和报告初稿输出。ESD-BV 最小 BV 路径定位则可以在更具体的器件/版图问题中，帮助工程师快速识别薄弱路径。

5. 经营与供应链智能化

Wafer 订单预测需要综合历史订单、客户 forecast、库存、良率、封测周期、产品生命周期、市场波动和交期约束。AI 可以提供更精细的需求预测、风险预警和下单建议。

客户需求 AI 拆解与回复则面向销售、FAE、产品和研发协同。客户经常用自然语言描述需求，内部需要判断规格是否匹配、风险在哪里、是否需要定制、哪个部门跟进、回复口径如何。AI 可以把非结构化客户输入拆成规格项、风险项、任务项和回复草稿，显著降低沟通成本。

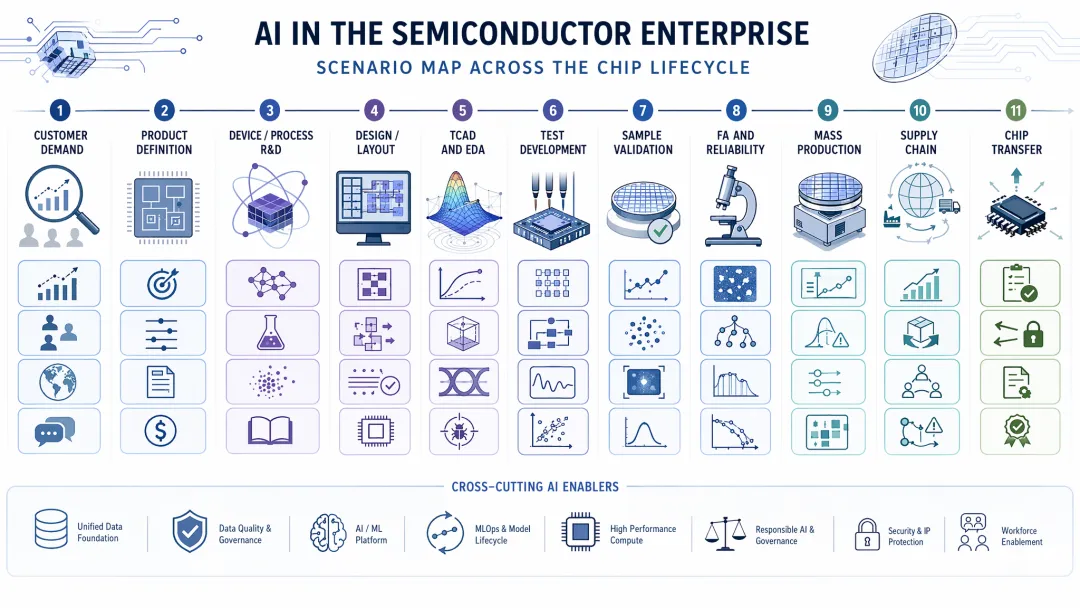

三、AI 在半导体企业中的全流程场景地图

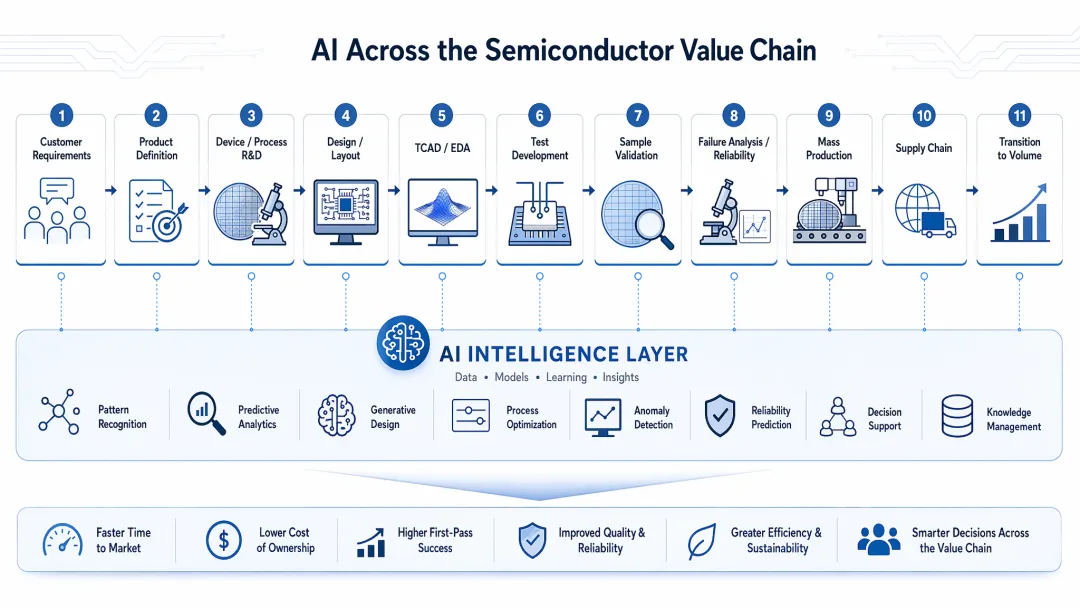

如果把半导体企业看成一条从需求到交付的链路，AI 可以落在五个主要阶段。

研发设计阶段适合优先落地 TCAD-AI、器件性能指标预测、Layout 自动布局和设计知识库。核心目标是缩短研发探索时间，降低仿真和实验成本，提高设计方案一次成功率。TCAD-AI 可用于器件结构探索、工艺参数优化、终端结构设计、击穿电压评估和多目标权衡；器件指标预测可围绕 Vbd、Vtg、Ron、Idlin、BV 等指标，帮助工程师更早识别高风险方案。

测试开发阶段适合落地 AI ATE Coding 和 AI-ATP。核心目标是减少测试程序开发和研发测试的人工负担，提高测试一致性。AI ATE Coding 的关键不是让大模型直接生成不可控代码，而是把企业内部测试模板、命名规范、测试计划、历史程序和 review 规则纳入系统。AI-ATP 则面向样片验证和研发阶段自动测试，支持任务生成、流程编排、异常识别和报告输出。

质量与失效分析阶段适合落地芯片智能失效分析、ESD-BV、测试异常聚类和 FA 知识库。系统需要把客户描述、测试曲线、wafer map、bin 分布、ATE log、FA 图片、历史案例、工艺变更和版图信息接起来，帮助工程师快速形成根因假设和验证路径。

量产与供应链阶段适合落地 Wafer 订单预测、库存风险预警、良率趋势预测和芯片智能转场。核心目标是提升计划准确性，降低供货不足和库存堆积的双重风险。AI 的输出不应只是一个预测数字，而应包括多情景预测、风险等级、缺货概率、库存压力、建议下单量和关键影响因素。

客户协同阶段适合落地客户需求 AI 拆解与回复、FAE 知识助手、规格匹配和技术响应自动化。客户输入可能是一封邮件、一份规格书、一段会议纪要、一个竞品型号或一组模糊的性能要求。AI 可以将其拆解成规格项、应用条件、风险项、待确认问题和内部任务，并生成面向客户的技术回复草稿。

四、为什么半导体 AI 难落地

很多企业已经尝试过 AI 项目，但真正能持续使用的不多。原因并不只是模型不够强，而是半导体行业的业务问题本身就很复杂。

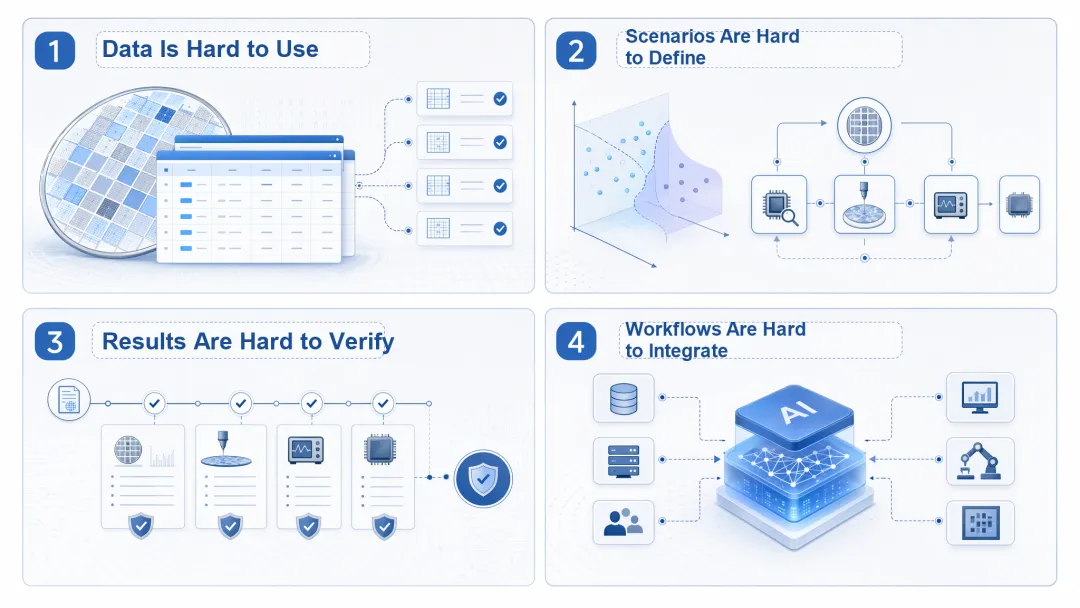

第一，数据难用。一个测试结果可能关联 lot、wafer、die、site、temperature、program version、test condition、spec limit、bin rule 和设备状态；一个仿真结果可能关联结构参数、网格设置、边界条件、物理模型、工艺假设和版本信息；一个 FA 结论可能来自图片、曲线、文字描述、实验步骤和工程师判断。如果没有统一的数据字典、指标口径、版本管理和关联关系，AI 模型很容易学到错误模式。

第二，场景难定义。半导体问题往往不是单点问题。例如 Vbd 异常可能与结构、工艺、版图、测试条件、温度和样本批次有关；测试 yield 下降可能与设备、程序版本、产品变更、工艺漂移和封装条件有关。要定义 AI 场景，必须明确业务边界：输入是什么，输出是什么，谁使用，怎么验证，错了会有什么风险。

第三，结果难验证。AI 在半导体企业中的输出必须可解释、可追踪、可复现。一个预测值需要知道训练数据来自哪里、适用范围是什么、置信度如何、相似样本有哪些。一个自动生成的测试程序需要知道参考了哪个模板、改动了哪些测试项、是否通过规则检查。一个失效分析建议需要说明基于哪些证据，而不是只给出结论。

第四，流程难集成。企业已经有大量系统和流程。AI 如果只是一个独立网页，很容易变成演示工具。真正落地的 AI 系统要能连接现有数据源，适配权限体系，输出企业认可的文档格式，进入审批和 review 流程，并支持模型版本管理。

这也是为什么半导体 AI 需要“行业经验 + 算法能力 + 系统工程能力”。只懂模型不够，只懂软件也不够，必须理解企业内部的工程语言和协作方式。

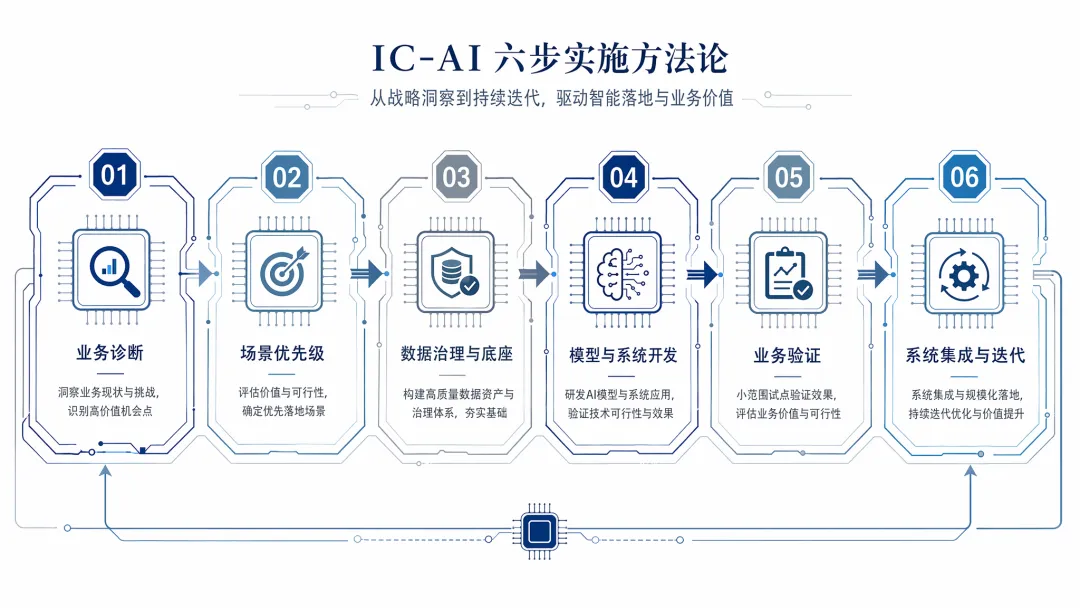

五、IC-AI 六步落地方法论

我们建议半导体企业不要从“买一个大模型”开始，而要从业务场景出发，按照六个步骤推进。

第一步是业务诊断。目标是找出企业当前最痛、最频繁、最有价值的问题，例如 TCAD 仿真周期长、器件指标预测依赖专家经验、ATE 程序开发慢、研发测试人力不足、FA 周期长、客户需求响应不一致、Wafer 订单预测不准、转场资料和风险难管理。

第二步是场景优先级评估。建议从业务价值、数据可得性、落地难度、组织配合度四个维度评估。优先选择高价值、数据相对可用、验证周期短、业务负责人愿意推动的场景。

第三步是数据治理与知识建模。需要建立字段含义、单位、版本、样本关联、异常样本标记、权限边界和数据质量规则。对于文档和经验型知识，还需要建立知识库、术语表、案例库和规则库。

第四步是模型与系统开发。指标预测适合机器学习、深度学习、代理模型和不确定性评估；文档理解适合大模型、RAG 和知识图谱；测试自动化需要规则引擎、代码生成、执行调度和结果分析；供应链预测需要时间序列、多变量预测和情景模拟；失效分析需要多模态理解、相似案例检索和专家规则。

第五步是业务验证。PoC 阶段要避免只做漂亮 demo。验证指标应提前定义，例如预测误差是否达到工程可接受范围，仿真轮次是否减少，ATE 代码是否符合实际测试机需求，测试报告整理时间是否降低，客户回复周期是否缩短，Wafer 预测是否降低缺货和库存风险。

第六步是系统集成与持续迭代。AI 落地不是一次性交付。模型需要随着新产品、新工艺、新客户、新测试程序持续更新。系统也需要逐步接入企业内部工具，如 EDA/TCAD 数据、ATE 平台、MES、ERP、PLM、文档系统和 CRM，并建立工程师反馈闭环。

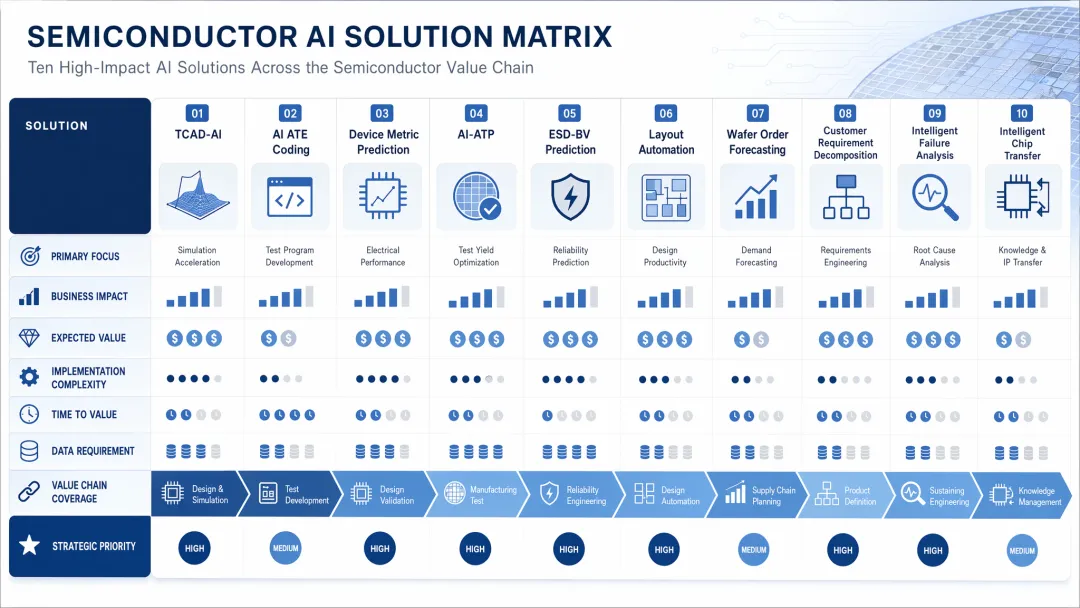

六、重点落地方案

1. TCAD-AI：从仿真驱动到智能探索

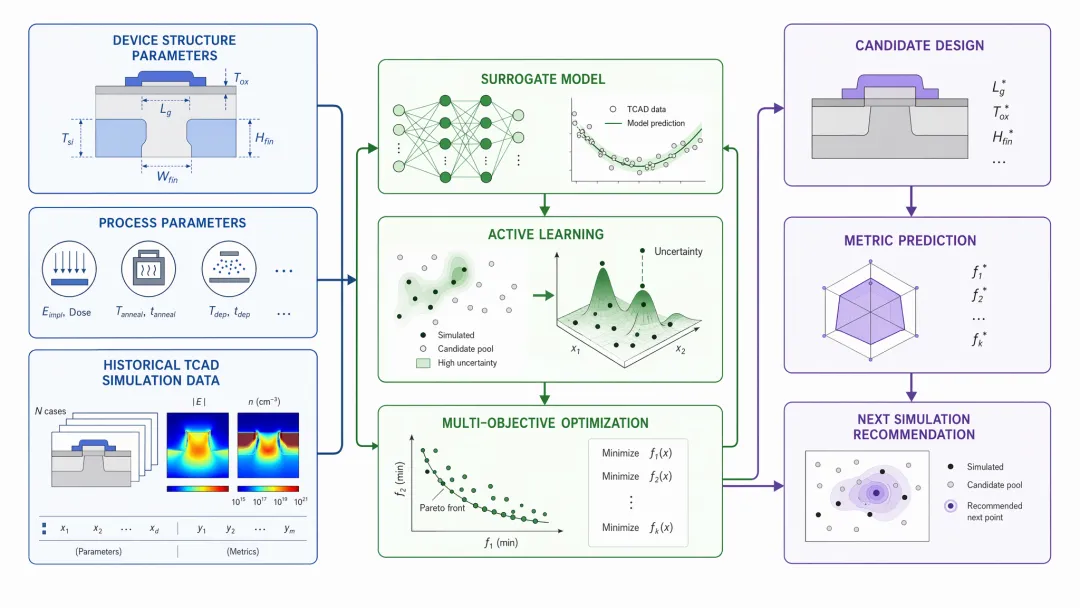

TCAD 仿真精度高，但参数空间大、单次仿真耗时长。工程师通常依赖经验选择参数组合，容易出现探索不足或仿真资源浪费。TCAD-AI 可以基于历史仿真、实验数据和测试结果建立代理模型，预测关键性能指标，并结合主动学习和多目标优化推荐下一批最值得仿真的参数组合。典型价值是减少低价值仿真轮次，加快参数探索速度，提高研发团队对设计空间的理解。

2. 器件性能指标预测

器件研发中，Vbd、Vtg、Ron、Idsat、Leakage、BV 等指标受多因素影响。传统方式依赖实验、仿真和专家判断，反馈周期长。AI 可以将结构参数、工艺条件、测试条件、仿真结果、split 信息和历史项目数据统一建模，输出预测值、置信区间、影响因素排序、相似历史样本和异常提醒。典型价值是在研发早期评估方案达标概率，辅助 DOE 设计和参数选择，减少无效实验。

3. AI ATE Coding

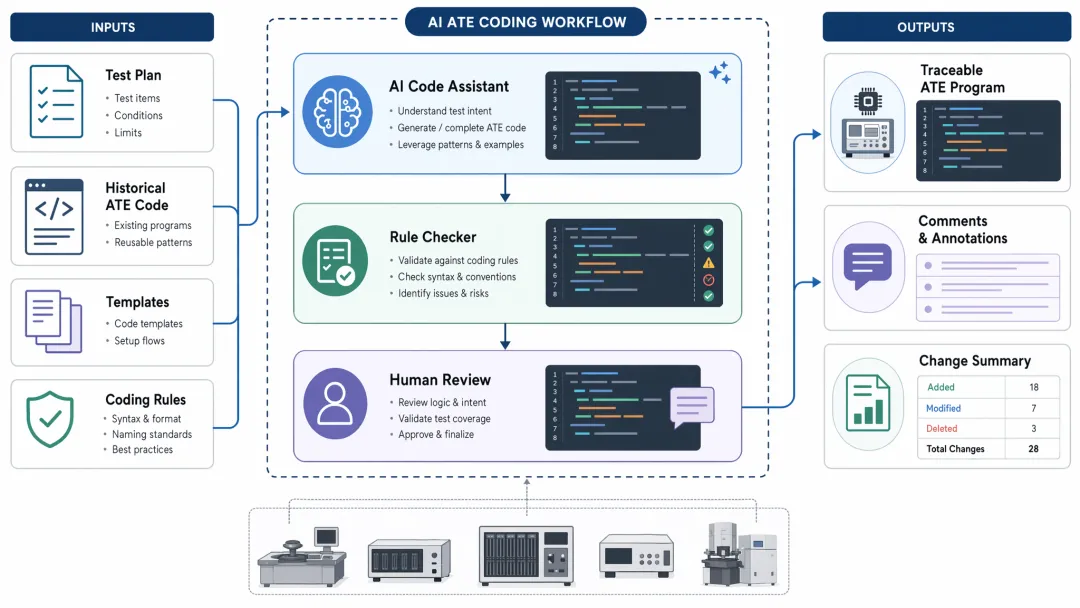

ATE 程序开发高度依赖资深测试工程师。历史代码多、平台差异大、模板复用困难、注释不完整、迁移成本高。AI ATE Coding 可以建立企业内部 ATE 代码知识库和测试模板库，实现测试代码生成、解释、迁移、注释补全、规范检查和变更说明生成。典型价值是缩短测试程序初稿开发时间，提升代码一致性，让企业测试知识从分散代码中沉淀为可复用资产。

4. AI-ATP：研发阶段自动测试平台

样片验证和研发测试阶段任务繁杂，包括参数扫描、边界条件验证、异常复测、结果整理和报告生成。AI-ATP 可以根据测试目标自动生成测试任务，编排测试流程，连接测试设备或测试平台执行，并实时分析结果。系统可以识别异常趋势，推荐复测条件，自动生成研发测试报告和问题清单。典型价值是提高样片验证效率，缩短研发测试周期，减少人工整理报告时间。

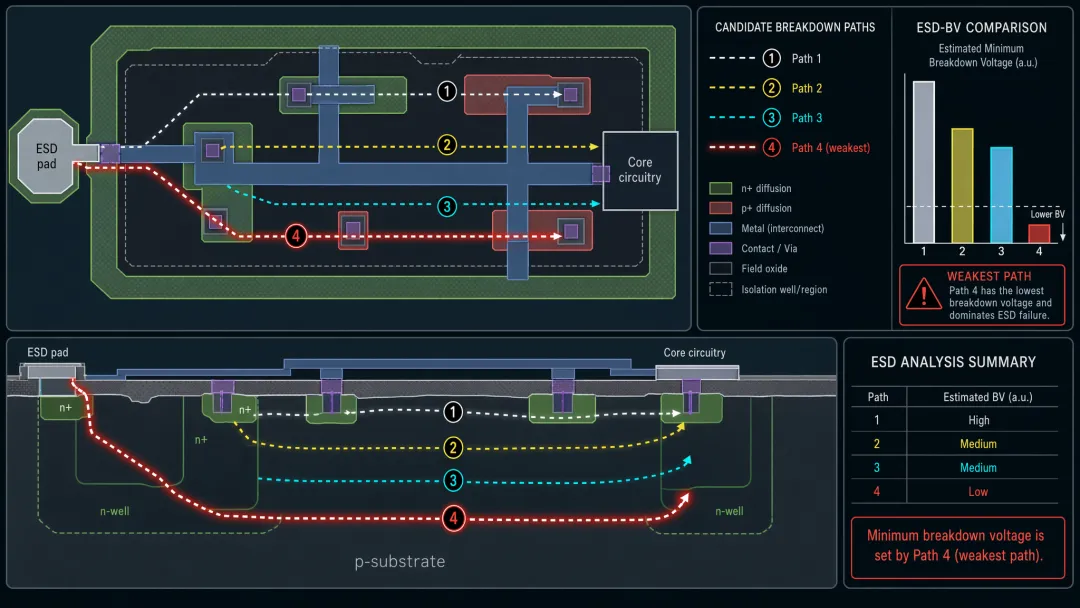

5. ESD-BV：定位最小 BV 路径

ESD 与击穿相关问题往往定位复杂，可能涉及器件结构、版图路径、终端设计、保护结构、工艺波动和测试条件。ESD-BV 可以将版图信息、结构参数、仿真结果、测试数据和历史失效案例结合，建立最小 BV 路径定位模型。系统可以提示潜在薄弱路径、相关结构特征、相似案例和建议验证方法。典型价值是缩短 ESD/BV 问题定位周期，帮助设计和器件团队更快找到改进方向。

6. Layout 自动布局

版图工作包含大量规则、约束和经验判断。对于重复结构、标准化单元、功率器件单元、ESD 结构和模拟模块，工程师需要反复执行类似布局任务。Layout 自动布局可以基于企业内部设计规则、版图模板、历史项目和约束条件，生成布局草案、检查关键约束、推荐模板复用方案，并提示可能影响性能、可靠性或可制造性的风险。典型价值是减少重复版图工作，提高布局一致性，降低设计遗漏风险。

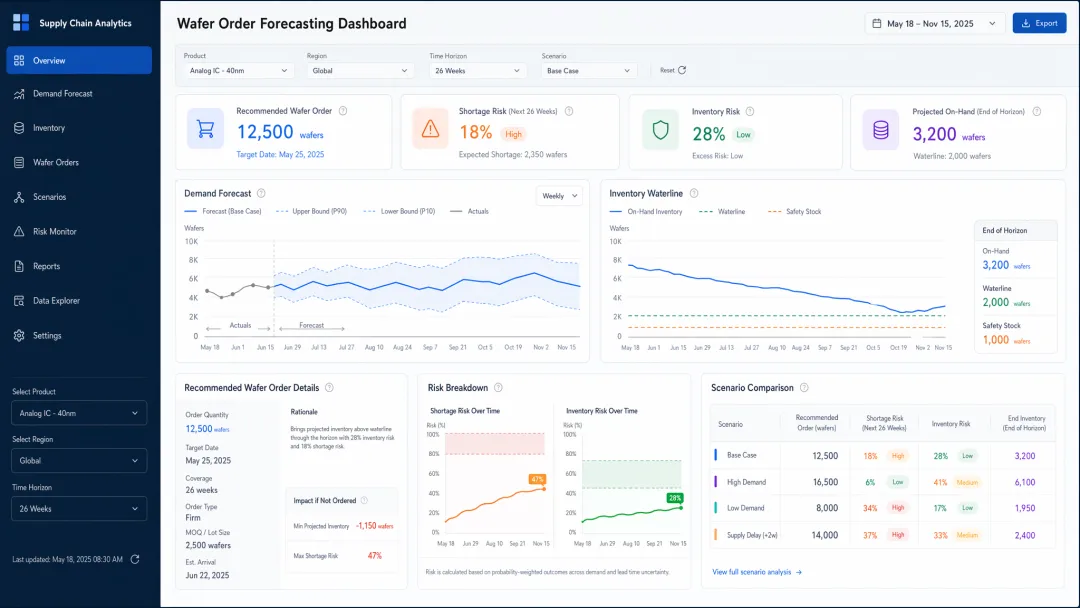

7. Wafer 订单预测

Wafer 下单周期长，客户需求波动大，forecast 不确定，良率和封测周期也会影响最终可交付数量。Wafer 订单预测可以综合历史订单、客户 forecast、库存、良率、产品生命周期、封测周期、交期和市场信号，输出多情景预测、建议下单量、缺货风险、库存压力和关键影响因素。典型价值是提高供应链计划准确性，降低缺货和库存双重风险。

8. 客户需求 AI 拆解与回复

客户需求常以邮件、规格书、会议纪要、竞品型号和应用描述形式出现。客户需求 AI 拆解与回复可以自动读取客户输入，拆解出应用场景、关键规格、环境条件、认证要求、交付要求、风险项、待确认问题和内部任务，并生成面向客户的回复草稿。典型价值是提升客户响应速度和专业一致性，减少销售、FAE、产品和研发之间的沟通成本。

9. 芯片智能失效分析

失效分析需要综合测试数据、客户现象、FA 图片、可靠性结果、工艺记录、版图信息和历史案例。芯片智能失效分析平台可以支持测试数据解析、异常聚类、相似案例检索、根因候选排序、验证建议生成和 FA 报告初稿输出。系统可以把每次分析过程沉淀为新的案例，持续提升企业知识库价值。典型价值是缩短初步定位时间，提高问题分析一致性。

10. 芯片智能转场

芯片转场涉及工艺平台、封测厂、测试程序、认证资料、客户承认、产能爬坡和质量风险。芯片智能转场助手可以基于历史转场项目、流程规范、检查清单、风险案例和当前项目资料，自动识别资料缺失、生成转场任务清单、提示风险项、对比历史案例，并生成项目阶段报告。典型价值是提高转场项目透明度和可控性，减少遗漏项，降低供应链调整和产能迁移风险。

七、企业如何选择第一个 AI 落地场景

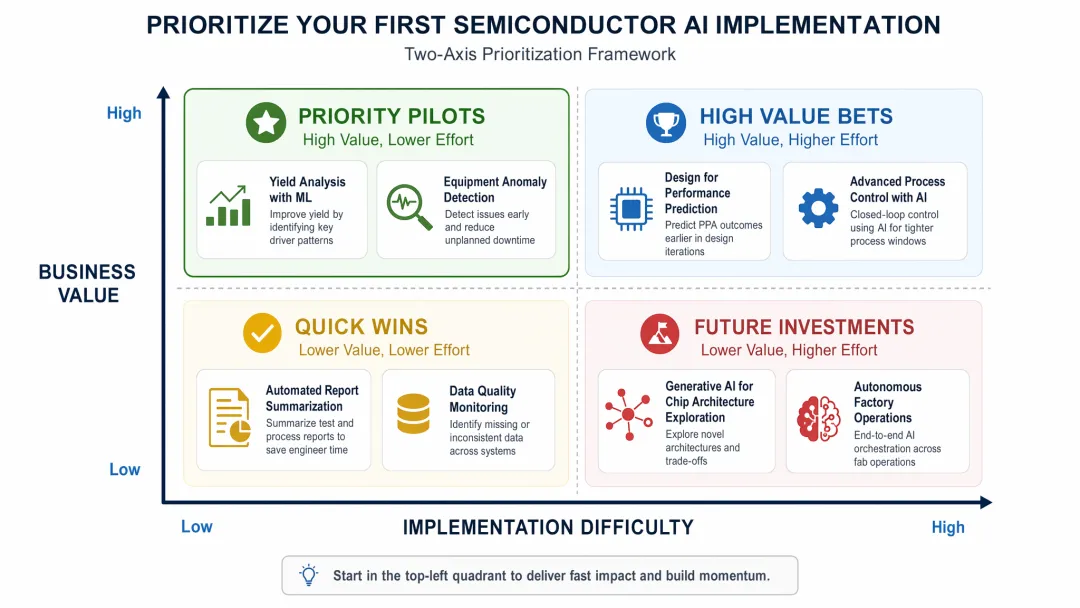

半导体企业做 AI，最怕一开始就做“大而全平台”。平台不是规划出来的，而是从高价值场景中逐步沉淀出来的。第一个场景选得好，企业会快速形成信心；选得不好，AI 项目容易停留在演示阶段。

选择第一个场景，可以看五个标准。

第一，痛点是否明确。比如测试程序开发慢、FA 周期长、TCAD 仿真资源紧张、客户回复慢、Wafer 下单不准，这些都是明确痛点。越具体的问题，越容易定义 AI 的输入、输出和收益。

第二，数据是否可用。AI 不一定需要完美数据，但需要足够清晰的数据来源和业务标签。没有数据治理基础的企业，可以先从文档、代码、报告、测试记录等容易接入的场景做起。

第三，价值是否容易验证。首个项目最好能在 4 到 8 周内看到阶段性结果，例如生成 ATE 代码草案、完成客户需求拆解、预测部分器件指标、搭建 FA 案例检索系统、输出 Wafer 订单预测原型。

第四，业务负责人是否愿意参与。AI 项目不能只由 IT 或算法团队推动。半导体场景需要业务专家定义问题、校验结果和反馈规则。如果业务部门不参与，模型很难进入真实流程。

第五，是否具备长期复用价值。优先选择能沉淀数据、规则、知识库、模型和流程的场景。一个好的试点不只是解决一个问题，还应该为后续平台化建设打基础。

研发型企业可以优先考虑 TCAD-AI、器件性能指标预测和 AI-ATP；量产型企业可以优先考虑 Wafer 订单预测、智能失效分析和测试数据分析；测试团队压力大的企业可以优先考虑 AI ATE Coding；客户项目复杂、FAE 负担重的企业可以优先考虑客户需求 AI 拆解与回复；处在供应链调整或产能迁移阶段的企业可以优先考虑芯片智能转场。

八、从 PoC 到平台：半导体 AI 的成熟路线

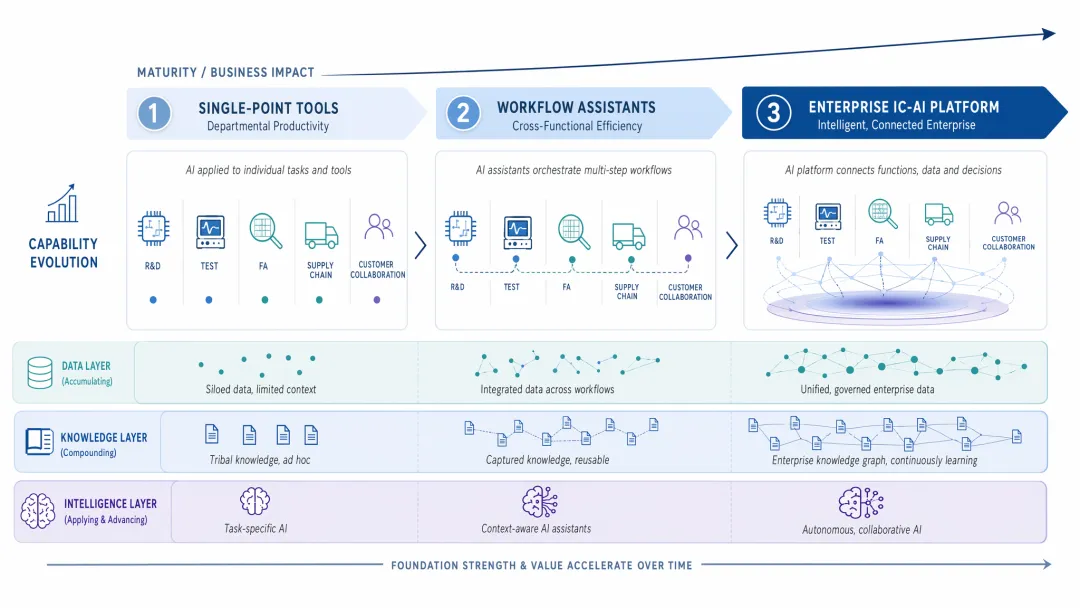

AI 落地通常会经历三个阶段。

第一阶段是单点工具。企业选择一个具体场景做试点，比如器件指标预测、ATE 代码生成、客户需求拆解或 FA 案例检索。这个阶段目标是验证数据可用性、业务价值和用户接受度。

第二阶段是流程助手。单点工具开始接入业务流程，支持任务流、权限、审核、报告输出和反馈回流。例如 AI-ATP 不只是生成测试建议，而是能编排测试任务并输出研发报告；智能 FA 不只是检索案例，而是能形成分析闭环。

第三阶段是企业级 IC-AI 平台。多个场景共享数据底座、知识库、模型服务、权限体系和评估机制。研发、测试、质量、供应链、销售等部门可以在统一架构下使用不同 AI 应用，企业知识不断积累，模型持续迭代。

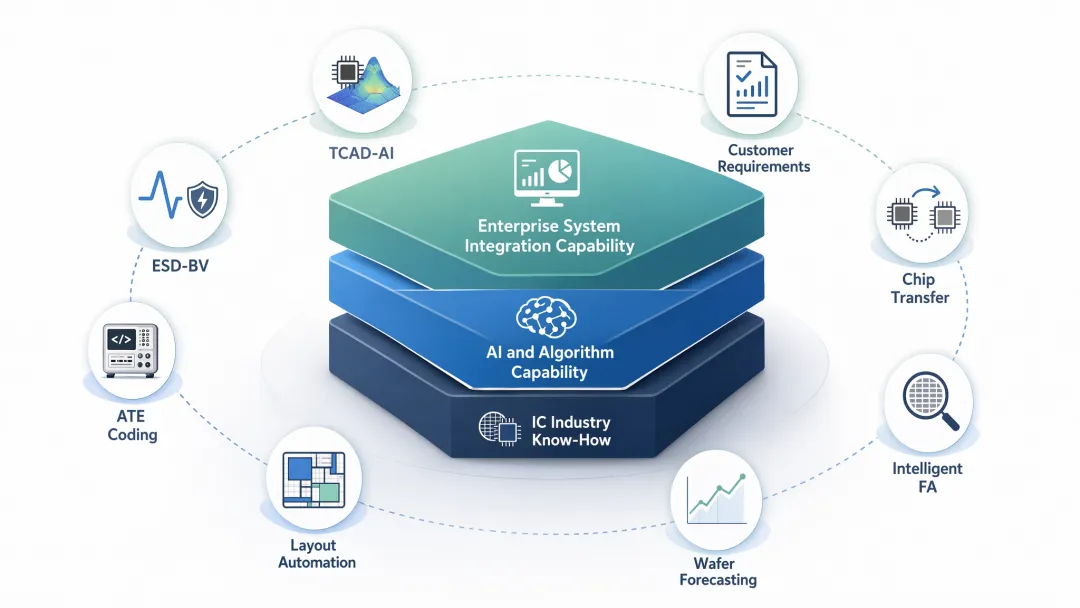

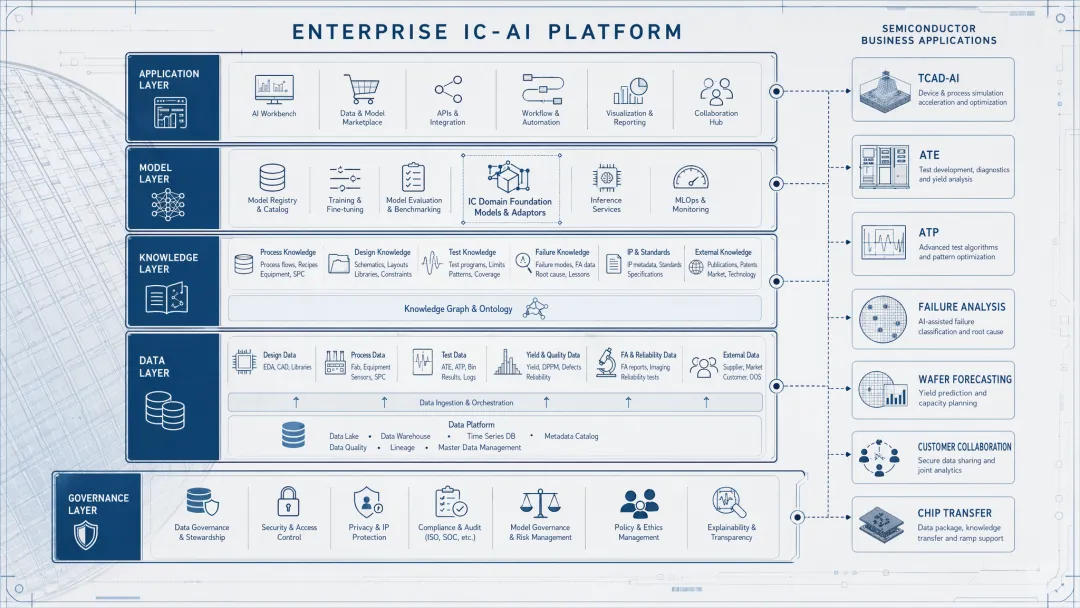

成熟的半导体 AI 平台至少包含五层：连接业务系统的数据层，沉淀术语、规则和案例的知识层，提供预测、大模型、RAG 和优化算法的模型层，面向业务用户的应用层，以及负责权限、审计、版本和评估的治理层。

九、我们的优势：真正懂 IC 行业痛点的 AI 落地团队

半导体 AI 落地需要跨越三道门槛：懂 AI、懂系统、懂 IC。我们的优势在于，既理解 AI 模型和系统工程，也有头部半导体公司的真实落地经验，知道企业内部流程、数据结构、工程语言和协作方式。

第一，我们懂半导体业务流程。我们的方案覆盖器件研发、TCAD、测试开发、研发自动测试、ESD/BV 分析、版图辅助、失效分析、供应链预测、客户协同和芯片转场。这意味着我们不是拿通用 AI 产品套行业词，而是从真实业务问题出发设计系统。

第二，我们懂工程数据。测试数据要看条件、版本和规格限；仿真数据要看模型、边界和参数；FA 文档要结合图片、曲线和判断过程；客户需求要关联应用场景和产品边界。我们能够把这些数据整理成 AI 可用、工程师可信的结构。

第三，我们有实际落地经验。真正上线的 AI 系统必须考虑权限、数据安全、系统集成、用户习惯、审核机制、模型更新和效果评估。我们不是只做 PoC 演示，而是关注项目如何进入业务流程并持续产生价值。

第四，我们以业务结果为导向。每个项目都应有清晰指标：研发周期减少多少，仿真轮次减少多少，测试代码开发时间缩短多少，FA 初步定位时间降低多少，客户回复周期缩短多少，库存风险下降多少。AI 项目的价值必须能被业务部门感知和认可。

第五，我们能够帮助企业从单点场景走向平台化。一个 TCAD-AI 项目可以沉淀器件数据治理能力；一个 AI ATE Coding 项目可以沉淀测试代码知识库；一个智能 FA 项目可以沉淀质量案例库；一个客户需求拆解项目可以沉淀产品和应用知识。多个场景最终可以汇聚为企业级 IC-AI 底座。

十、建议的合作路径

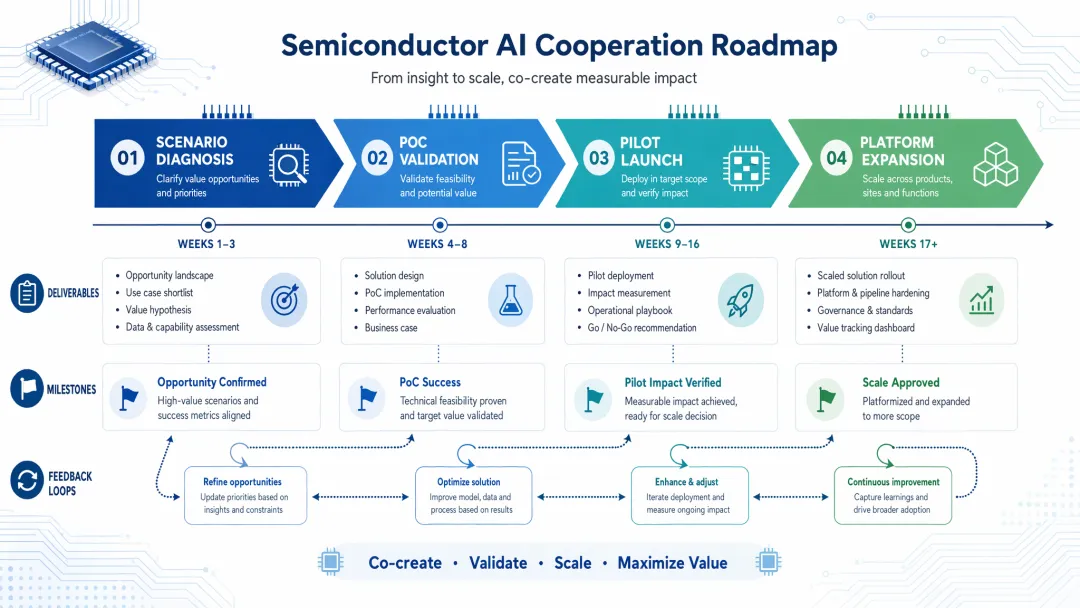

对于正在评估 AI 的半导体企业，我们建议采用“小步快跑、验证价值、逐步平台化”的合作方式。

第一步是场景诊断。用 1 到 2 周完成业务访谈和场景梳理，识别潜在 AI 场景，评估业务价值、数据基础、落地难度和试点优先级，输出场景清单、优先级矩阵和初步路线。

第二步是 PoC 验证。选择一个高价值、低阻力场景，用 4 到 8 周验证核心闭环。例如 TCAD-AI 验证指标预测和参数推荐，AI ATE Coding 验证代码生成和规范检查，智能 FA 验证案例检索和根因建议。

第三步是试点上线。PoC 通过后，将系统接入真实数据和流程，完善权限、审核、日志、反馈和报告输出，让一线团队真正使用起来。

第四步是平台扩展。当一个场景稳定运行后，逐步扩展到相邻场景，例如从器件指标预测扩展到 TCAD-AI，从 AI ATE Coding 扩展到 AI-ATP，最终形成企业自己的 IC-AI 平台。

结语：半导体 AI 的终局不是工具，而是组织能力

2026 年，半导体企业对 AI 的期待会越来越务实。企业不再满足于一个能回答问题的知识库，也不会因为一个漂亮演示就投入长期资源。真正值得投入的 AI，必须进入研发、测试、质量、供应链和客户协同流程，必须能被工程师使用，必须能降低周期、成本和风险。

半导体行业的 AI 落地不会是通用模型的简单复制。它需要理解 IC 企业的工程语言、数据结构、流程约束和业务目标。AI 能否产生价值，取决于它是否能与企业已有的知识、系统和团队协作方式结合起来。

对于企业来说，最重要的不是等到所有条件完美再开始，而是找到一个明确痛点，从可验证的场景切入，用真实数据和真实用户建立第一个闭环。只要第一个闭环跑通，企业就可以持续沉淀数据、知识、模型和流程能力，逐步建立自己的智能化底座。

我们相信，未来半导体企业的竞争力不仅来自工艺、设计和供应链，也来自能否把组织经验转化为 AI 可复用的能力。懂行业、懂数据、懂系统、懂落地的团队，将成为半导体企业迈向智能化的关键伙伴。

如果你的企业正在评估 AI 如何进入研发、测试、失效分析、供应链或客户协同流程，我们可以提供一次面向具体业务场景的 AI 落地诊断，帮助判断哪些场景最值得先做，需要什么数据，预计能带来什么收益，以及如何从试点走向企业级平台。
