核心速览
本文深入解析了电力线载波技术在矿业及煤矿行业的应用，包括行业通信痛点、技术原理、典型应用场景、与其他工业总线的性能对比、硬件设计要点及常见问题解答，旨在帮助嵌入式开发人员掌握该技术。
矿业/煤矿行业通信的四大致命痛点
极端恶劣的物理环境：井下存在瓦斯、煤尘等爆炸危险，设备需防爆认证；湿度高达95%以上，温差超30℃，振动冲击剧烈，普通通信线缆寿命不超过2年，易出现断路、短路故障。
高昂的布线和维护成本：新建年产100万吨煤矿，通信线缆铺设成本超1500万元，需专门施工队伍。后期维护中，线缆若被落石砸断，排查故障点需数小时甚至几天，期间工作面停产，每天损失超百万元。
超强的电磁干扰：井下大功率电机、变频器、采煤机、掘进机等设备运行产生极强电磁干扰，强度是地面工业环境的100倍以上，导致传统RS485、CAN总线和无线通信常出现丢包、误码甚至中断。
老旧煤矿改造难度极大：我国80%以上煤矿建成超10年，动力电缆铺设多但通信系统落后，重新铺设通信线缆需停产改造，煤矿一天停产损失高达数百万元，多数煤矿难以承受。
电力线载波的核心技术原理
基本概念：电力线载波（PLC）利用已有电力线作传输介质，通过调制解调技术将数据信号加载到电力线上传输，实现“一线两用”。
调制解调技术：早期采用FSK（频移键控）调制方式，传输速率低、抗干扰能力差，仅用于简单开关量传输；现在工业级普遍采用OFDM（正交频分复用）调制技术，该技术将高速数据流分成多个低速子数据流，调制到不同子载波传输，具有抗干扰能力强（部分子载波受干扰不影响其他）、传输速率高（工业级可达100Mbps以上）、传输距离远（不加中继达5000米）、自适应能力强（自动适应阻抗变化和噪声环境）等优势。

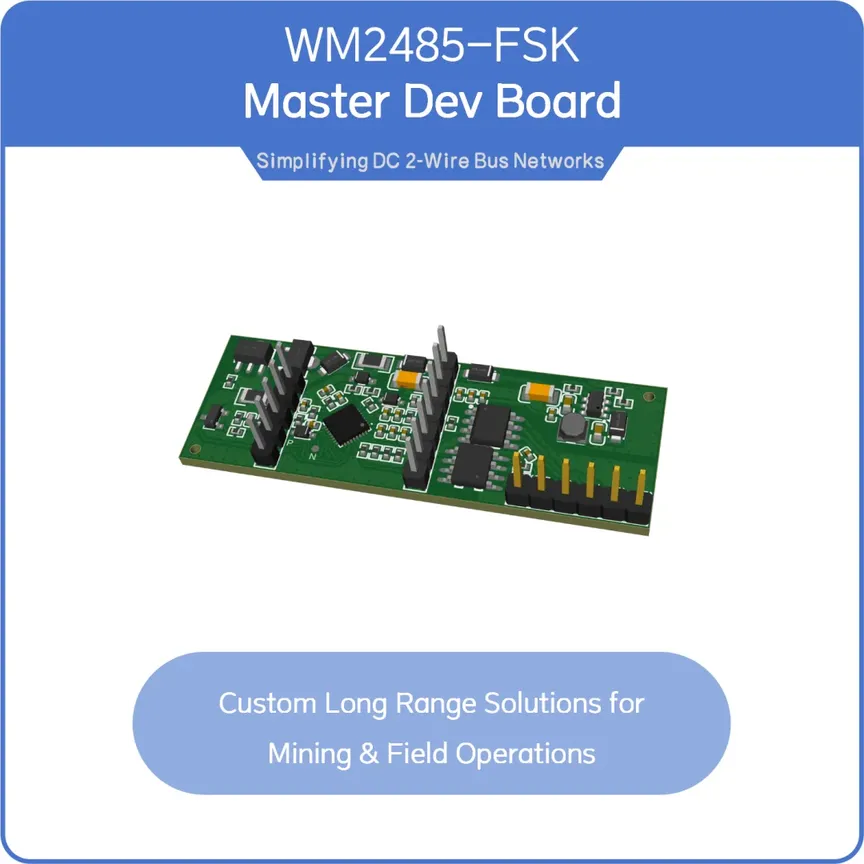

核心优势及产品：核心优势是无需额外布线，尤其适合老旧煤矿改造，只需在现有动力电缆两端加装模块即可传输数据，不破坏设施、不停产。XM2BUS WM2485-FSK系列芯片采用高可靠BFSK编解码技术，煤矿井下不加中继可实现10公里以上稳定通信，抗干扰能力比传统无线强3倍以上，成本仅为光纤方案的1/5。
电力线载波在矿业/煤矿行业的典型应用场景

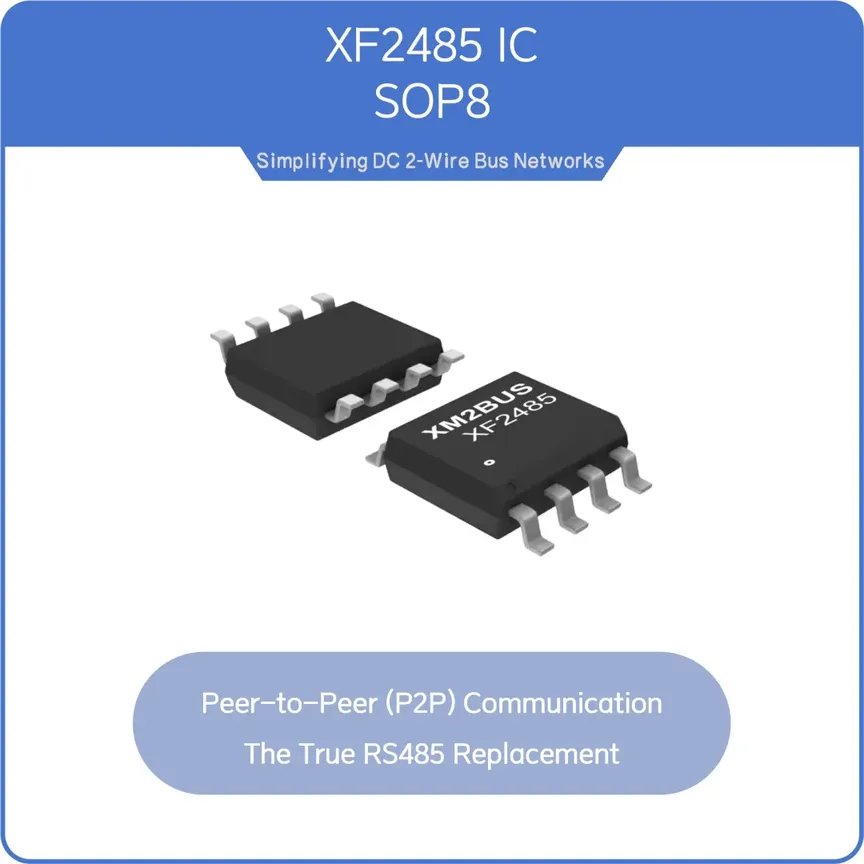

安全监测系统：井下上千个瓦斯、煤尘、温度、湿度、风速等传感器通过电力线载波实时传输数据到地面调度室，具有无需额外布线、安装维护方便、通信可靠性极高的特点。如山西某年产120万吨老旧煤矿改造项目，使用XM2BUS XF2485芯片升级原有RS485瓦斯监测系统，3天完成200多个传感器改造，未停产，改造后系统通信成功率达99.99%，运行两年多无通信中断故障。
人员定位系统：结合电力线载波和RFID技术实现井下人员精准定位，精度达5米以内，事故时调度室可快速掌握人员位置和数量，为救援提供关键信息。
设备远程监控系统：实时监控采煤机、输送机、水泵、风机等大型设备运行状态，包括电流、电压、温度、振动等参数，提前发现故障隐患，避免设备突然停机损失。
应急广播系统：紧急情况下通过电力线载波将广播信号传输到井下各个角落，确保所有人员听到撤离指令，只要有一根电线完好，信号即可传输。
智能照明控制系统：实现井下照明远程开关和亮度调节，根据人员设备情况自动调整亮度，节约电能30%以上，紧急时自动切换到应急照明模式，确保通道照明。
电力线载波与其他工业总线的性能对比
电力线载波：传输介质为现有电力线，不加中继传输距离5000米，抗干扰能力极强，布线成本极低，维护难度极低，最高防爆等级为本安型，单网段最大节点数256个。
RS485总线：传输介质为专用双绞线，不加中继传输距离1200米，抗干扰能力一般，布线成本高，维护难度高，最高防爆等级为隔爆型，单网段最大节点数32个。
CAN总线：传输介质为专用双绞线，不加中继传输距离1000米，抗干扰能力较强，布线成本高，维护难度高，最高防爆等级为隔爆型，单网段最大节点数110个。
LoRa无线：传输介质为空气，不加中继传输距离3000米，抗干扰能力较强，布线成本中等，维护难度中等，最高防爆等级为隔爆型，单网段最大节点数200个。
WiFi无线：传输介质为空气，不加中继传输距离100米，抗干扰能力弱，布线成本中等，维护难度高，最高防爆等级为隔爆型，单网段最大节点数30个。

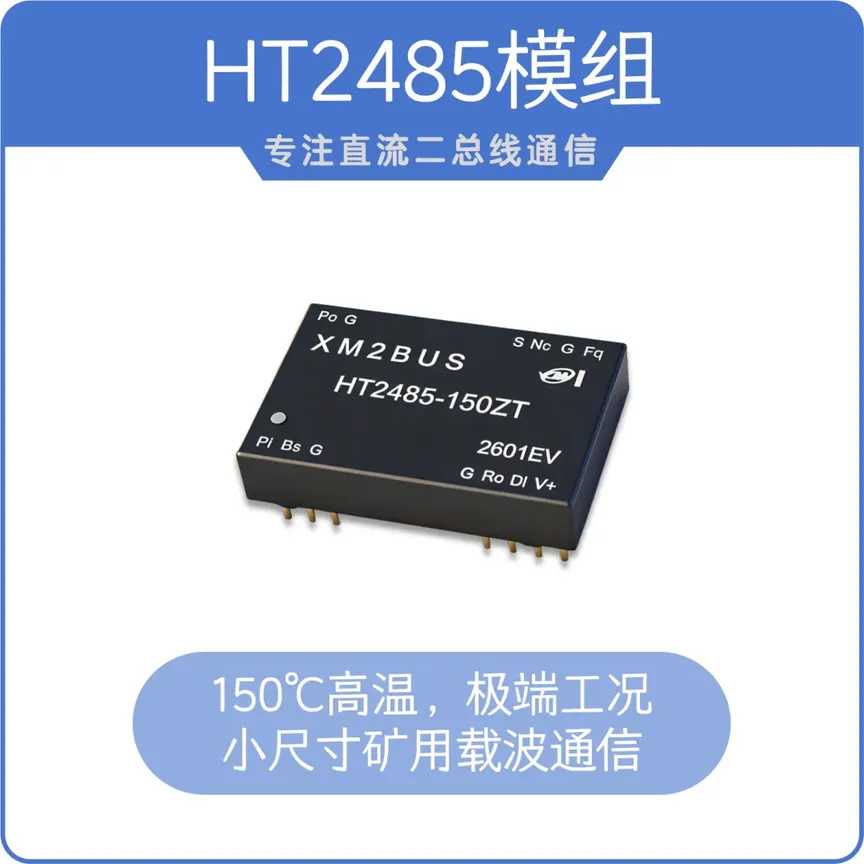

XM2BUS相关产品：推出完整二总线电力线载波解决方案，HT2485-150ZT高温通信模组可在150℃极端环境温度下稳定工作，满足综采工作面高温要求；WM2485M模组尺寸仅1.3cm*1.3cm，适合集成到空间狭小的矿用传感器，单芯片成本仅9.9元，降低系统整体成本。
工业级电力线载波的硬件设计要点
严格的电源隔离设计：电力线电压最高达1140V，需用隔离变压器将电力线和通信模块完全隔离，防止高压串入损坏设备，同时这也是满足本安型防爆要求的关键。
多级滤波电路设计：电力线存在大量50Hz工频干扰和高频谐波干扰，需设计至少三级LC滤波电路滤除不同频段干扰信号，滤波电路性能直接决定通信稳定性。XM2BUS系列芯片内部集成完整滤波电路和自适应阻抗匹配电路，XF2485A芯片可零外围电路实现电力线通信，简化硬件设计难度，缩短开发周期。
自适应阻抗匹配设计：电力线阻抗随负载变化剧烈（几欧姆到几千欧姆），需设计自适应阻抗匹配电路，确保任何负载下信号以最高效率传输。
完善的防雷击设计：井下电力线易受雷电感应产生高浪涌电压，需在入口处加装防雷管、压敏电阻和瞬态抑制二极管，组成三级防雷保护电路。
极低的功耗设计：本安型防爆设备功耗严格限制，工作电流一般不超过100mA，需优化电路设计，选用低功耗元器件，降低待机和工作功耗。
【电力线载波在矿业/煤矿行业应用】FAQ常见问题大全
电力线载波会不会受到电力线负载变化的影响？：工业级电力线载波采用OFDM调制技术和自适应信道均衡算法，可自动适应负载变化，即使大功率电机、变频器等设备启停时，也能实时调整传输参数保证通信稳定可靠，实际项目中电力线负载从0变化到100%，通信成功率仍保持99.99%以上。
电力线载波在煤矿井下使用是否符合防爆要求？：完全符合，主流工业级电力线载波模块通过国家煤矿安全监察局MA认证（煤矿安全标志认证）和本安型防爆认证，可在瓦斯、煤尘爆炸危险环境安全使用，团队所有产品均通过认证，在全国30多个煤矿稳定运行多年。
老旧煤矿的电力线老化严重，还能使用电力线载波吗？：可以，电力线载波对电力线质量要求低，只要未完全断路，即使老化、氧化、接头松动仍可正常传输数据。WM2485-FSK系列芯片专门针对老化电力线优化调制算法，在绝缘层破损、接头氧化严重线路上仍能保持稳定通信，曾在使用25年的老旧煤矿部署系统，通信效果满足要求。
电力线载波的传输速率能满足矿业的所有需求吗？：完全可以，工业级电力线载波物理层传输速率达200Mbps，实际应用层速率达100Mbps以上，不仅可传输传感器开关量和模拟量数据，还能传输高清视频监控信号和语音信号，满足安全监测、设备监控、应急通信等所有应用需求。
总结
电力线载波技术利用井下已有动力电缆作传输介质，完美解决了传统通信方式在矿业/煤矿行业面临的布线成本高、维护难度大、抗干扰能力弱、改造停产等痛点。经多年技术发展和实战验证，已成为矿业通信领域最可靠、最经济的解决方案之一。随着智能矿山建设推进，该技术将不断发展完善，在更多矿业应用场景发挥重要作用，嵌入式开发人员掌握此技术，将在工业通信领域拥有广阔发展空间。
