中国煤化工行业研究:政策、产业、工艺、装备、变频器
目录
一、研究背景与目的
二、核心发现
发现一：政策“三重驱动”创造确定性市场机遇
发现二：煤制油新建潮叠加“全电驱”趋势，超大功率变频器需求爆发
发现三：煤化工”智能化+节能”双轮驱动催生变频器增值需求
1. 中国煤化工产业政策环境
1.1 国家层面核心政策
1.1.1 “十四五”现代煤化工发展指导意见：产能目标与完成进度
1.1.2 《关于推动现代煤化工产业健康发展的通知》三重约束体系
1.1.3 《关于加强煤炭清洁高效利用的意见》能源安全战略定位
1.2 能效标准与改造要求
1.2.1 2025年版标杆/基准水平：新增煤制油、煤制气领域
1.2.2 2025年底能效改造大限与淘汰机制
1.2.3 “以水定产”水资源约束对产业布局的影响
1.3 双碳目标与绿色转型
1.3.1 煤化工碳排放现状与达峰路径
1.3.2 绿氢耦合煤化工政策推动与示范项目进展
1.3.3 CCUS技术推广与碳捕集成本分析
1.4 政策对变频器市场的驱动分析
1.4.1 电机系统节能改造政策将高压变频调速列为核心技术
1.4.2 2025—2027年政策窗口期市场机遇量化分析
2. 煤化工产业全景分析
2.1 产业规模与增长趋势
2.1.1 煤化工行业市场规模与2030年展望
2.1.2 细分产业产能统计
2.1.3 产能利用率分析
2.2 煤化工产业类型与工艺路线
2.2.1 传统煤化工与现代煤化工分类
2.2.2 煤制油：直接液化与间接液化技术路线对比
2.2.3 煤制烯烃：MTO与MTP工艺及DMTO国产化突破
2.2.4 煤气化：主流技术竞争格局
2.2.5 煤制天然气：甲烷化工艺与准东大爆发规划
2.3 产业区域布局
2.3.1 四大现代煤化工产业示范区
2.3.2 三大基地集聚75%产能的投资热点分析
2.3.3 新疆作为“无障碍扩张区域”的战略价值
2.4 产业参与主体
2.4.1 央企梯队：国家能源集团、中煤能源、陕煤化集团
2.4.2 民企龙头：宝丰能源、伊泰集团、华鲁恒升
2.4.3 地方国企：兖矿能源、潞安化工、山西焦煤
3. 煤化工核心工艺流程
3.1 煤气化工艺流程
3.1.1 完整工艺流程

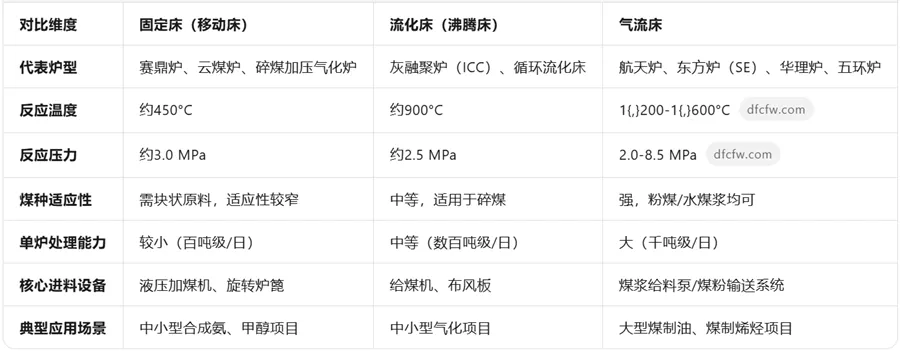

3.1.2 三种气化方式的设备差异
3.1.3 空分装置的核心作用与配置
3.2 煤制油工艺流程
3.2.1 间接液化：煤气化→F-T合成→油品加工
3.2.2 直接液化：煤粉制备→加氢液化→残渣分离
3.2.3 核心反应器与分离设备
3.3 煤制烯烃工艺流程
3.3.1 煤气化→甲醇合成→MTO/MTP→烯烃分离→聚合
3.3.2 MTO反应器与催化剂再生系统
3.3.3 烯烃分离压缩机组与制冷系统
3.4 公用工程系统
3.4.1 热电联产、循环水与污水处理系统
3.4.2 全厂蒸汽平衡与能量优化
4. 煤化工关键动设备及变频器应用
4.1 压缩机系统

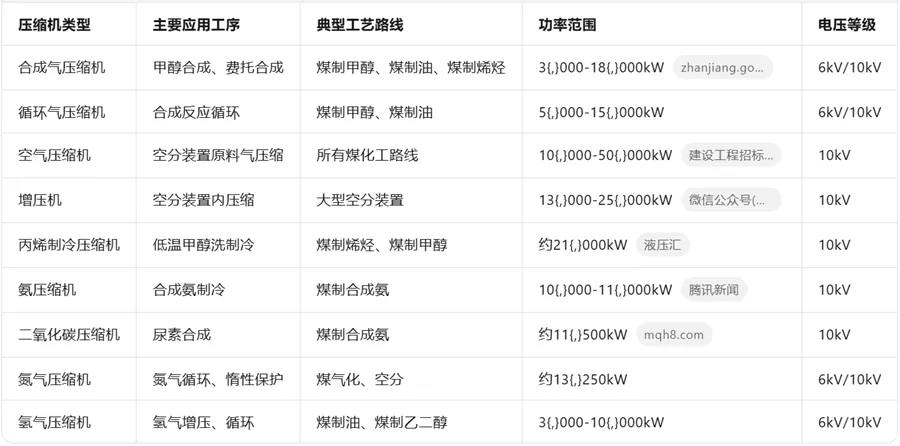

4.1.1 煤化工压缩机分类
4.1.2 压缩机市场规模
4.1.3 压缩机变频驱动方案
4.1.4 防喘振控制与变频器的协同配合
4.2 泵类设备
4.2.1 煤浆泵、锅炉给水泵、循环水泵、渣水泵的技术特点
4.2.2 泵类变频节能改造
4.2.3 液氧泵、液氮泵等低温泵的变频器特殊要求
4.3 风机系统
4.3.1 引风机、送风机、煤气增压风机、除尘风机的功率范围
4.3.2 风机变频节能效果
4.3.3 风机防爆要求与防尘防腐设计
4.4 变频器在煤化工各环节的应用矩阵

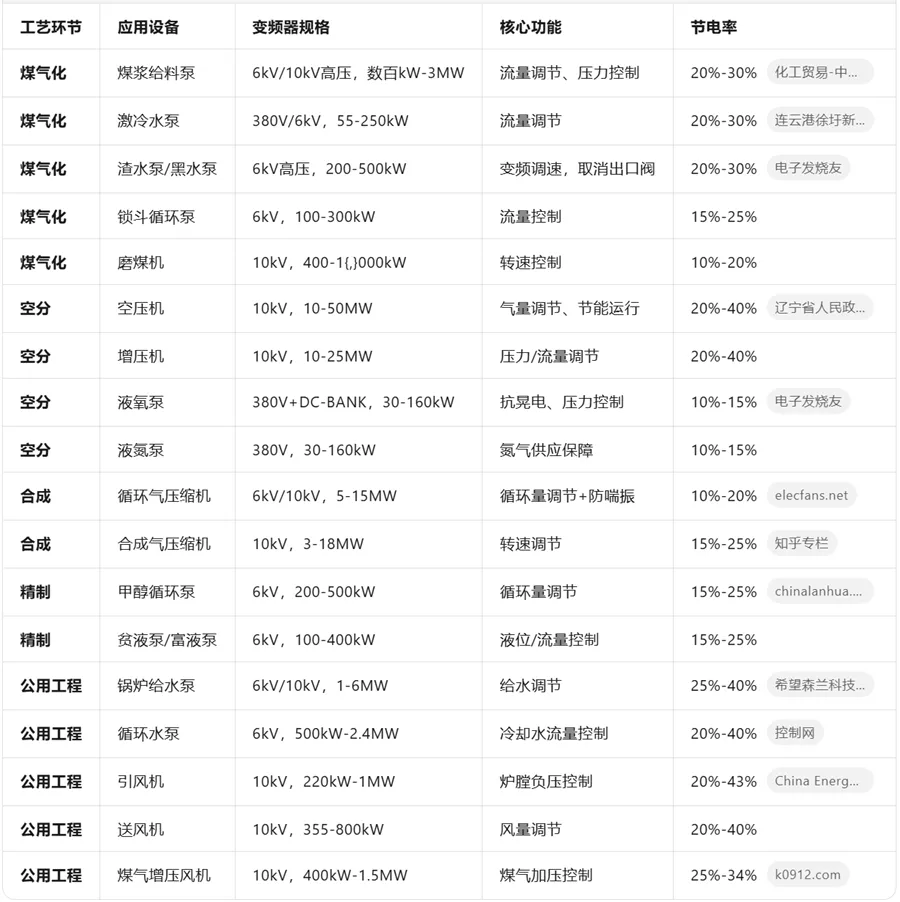

4.4.1 煤气化、合成、精制、公用工程四大环节变频器需求汇总
4.4.2 煤化工项目变频器投资占比与选型指南
5. 煤化工变频器技术要求与标准
5.1 防爆与防护要求
5.1.1 爆炸性气体环境分类
5.1.2 防爆型式选择
5.1.3 IP防护等级
5.2 电气性能要求
5.2.1 谐波抑制：THDi控制与AFE方案
5.2.2 抗晃电能力
5.2.3 高低电压穿越要求
5.3 可靠性与冗余设计
5.3.1 一级关键负载MTBF要求
5.3.2 功率单元旁路技术（N+1/N+2冗余）
5.3.3 双机热冗余微秒级切换
5.4 环境适应性要求
5.4.1 宽温度范围与高海拔适配
5.4.2 高粉尘与腐蚀性气体环境下的散热与密封
6. 希望森兰煤化工行业解决方案

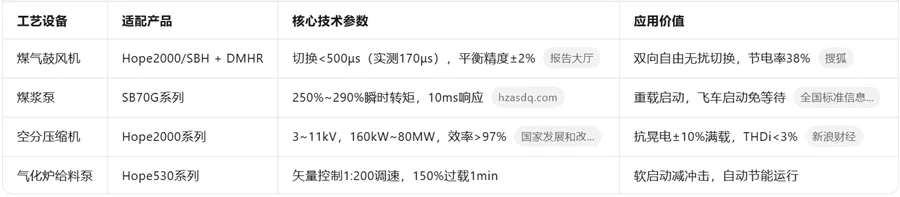

6.1 煤气化环节解决方案
6.1.1 煤气鼓风机双机热冗余方案：Hope2000+DMHR系统，<500μs切换
6.1.2 煤浆泵变频驱动：SB70G系列，250%瞬时转矩，重载启动
6.1.3 空分压缩机驱动：Hope2000\SBH系列高压变频器，10kV/6kV适配
6.2 煤制油环节解决方案
6.2.1 大型压缩机驱动：Hope2000/SBH系列，20MW量产，水冷方案
6.2.2 费托合成循环气压缩机变频控制与防喘振配合
6.2.3 锅炉给水泵/循环水泵节能改造方案
6.3 煤制烯烃环节解决方案
6.3.1 大型制冷压缩机驱动：丙烯制冷/氨制冷专用配置
6.3.2 MTO反应器进料泵/催化剂循环泵变频控制
6.3.3 烯烃分离压缩机组驱动方案
6.4 公用工程与辅助环节
6.4.1 VFPS变频软起+SVG一体化：解决大功率启动+无功补偿双重需求
6.4.2 输煤皮带双机热冗余驱动：Hope2000/SBH双机热冗余系列，“永不停机”
6.4.3 除尘/通风系统：SB71防尘型+SB72柜挂两用型适配方案
6.5 智能运维解决方案
6.5.1 物联网远程监控平台：Web/App实时监测、AI智能诊断
6.5.2 全品牌焕新改造服务：保留柜体、替换模块、一周交付
6.5.3 预测性维护：电容寿命监测、故障录波、健康度评分
7. 希望森兰典型应用案例
7.1 案例一：山东盛阳集团焦化厂煤气鼓风机双机热冗余项目
7.2 案例二：内蒙古某能源公司焦炉煤气制LNG项目（20MW级）
7.3 案例三：新疆希铝新铝电厂350MW机组一次风机变频改造
7.4 案例四：陕西某能源公司LNG项目VFPS变频软起+无功补偿
7.5 案例五：宁夏天利丰40万吨/年LNG联产高纯氦气项目
7.6 案例综合分析
一、研究背景与目的
中国“富煤、贫油、少气”的能源禀赋决定了煤化工产业在国家能源安全战略中的核心地位。截至2024年底，全国煤制油建成产能达938万吨/年，煤制烯烃产能达1,909.5万吨/年，四大类现代煤化工产品产能合计突破4,000万吨实物量。在“双碳”目标与能源安全双重约束下，《关于推动现代煤化工产业健康发展的通知》（发改产业〔2023〕773号）设定了2025年底能效基准水平改造大限，《关于加强煤炭清洁高效利用的意见》（发改运行〔2024〕1345号）明确提出加快煤制油气战略基地建设。前瞻产业研究院预测，2030年我国煤化工行业市场规模将回升至接近1.4万亿元。高压变频器作为煤化工动设备（压缩机、泵、风机等）的核心驱动与节能装置，可实现风机、泵类负载20%-43%的节电率。2025年中国高压变频器市场规模预计约220亿元，国产化率已从2023年的约26%提升至2024年的44%。希望森兰作为变频器国产化先驱，高压变频器年出货量超4000台，占国内高压变频器出货量总数（含国产、进口、合资）的1/10，覆盖80多个行业，累计服务10万+客户，产品远销30余个国家。
本报告将系统研究煤化工产业政策环境、产业全景、工艺流程、关键设备需求与变频器竞争格局。二、核心发现
发现一：政策“三重驱动”创造确定性市场机遇
2025年底能效改造大限、2025年版标杆/基准水平更新（新增煤制油、煤制气领域）、绿氢耦合政策推进形成“三重政策驱动”。能效低于基准水平的存量项目须在2025年底前完成改造，否则将被淘汰退出，预计2025-2027年集中释放存量变频改造需求超50亿元。四大现代煤化工产业示范区（鄂尔多斯、榆林、宁东、准东）引导约75%的煤化工产能向三大基地集聚，形成显著的区域市场聚焦效应，为变频器企业的区域化服务布局创造了结构性机遇。发现二：煤制油新建潮叠加“全电驱”趋势，超大功率变频器需求爆发
2025-2027年在建煤制油项目约1,020万吨，其中国能哈密400万吨为全球最大单体项目。新建项目普遍采用“全电驱”方案替代传统蒸汽轮机驱动。压缩机配套变频器功率向80-160MW级别延伸，2025年煤化工压缩机市场规模约140-180亿元，预计2030年达220-280亿元（CAGR 9%-11%）。国产品牌价格较进口品牌低30%-50%，服务响应从48小时压缩至24小时以内，但在大于30MW超大功率领域仍需追赶ABB、西门子等外资品牌的技术积累。国家能源集团煤制油产能占比56%，拟/在建煤制烯烃项目总投资超3,000亿元，龙头企业的设备选型和能效改造决策将深刻影响行业供应链格局。发现三：煤化工”智能化+节能”双轮驱动催生变频器增值需求
煤化工环境要求变频器同时满足防爆（Ex d IIC T4）、防尘（IP65+）、防腐（C4/C5-M）三重标准，并具备抗晃电（±10%满载）、谐波抑制（<3%）等特殊功能。绿氢耦合煤化工（2024年总投资超3,906亿元）与CCUS技术推广新增了电解水制氢压缩机、CO₂压缩机等应用场景，对变频器宽电压适应性与快速响应能力提出更高要求，形成显著技术壁垒。煤化工智能化改造趋势下，客户对“变频调速+智能监控+预测性维护”一体化解决方案的需求日益增长，为具备智能运维平台能力的企业创造了差异化竞争空间。1. 中国煤化工产业政策环境

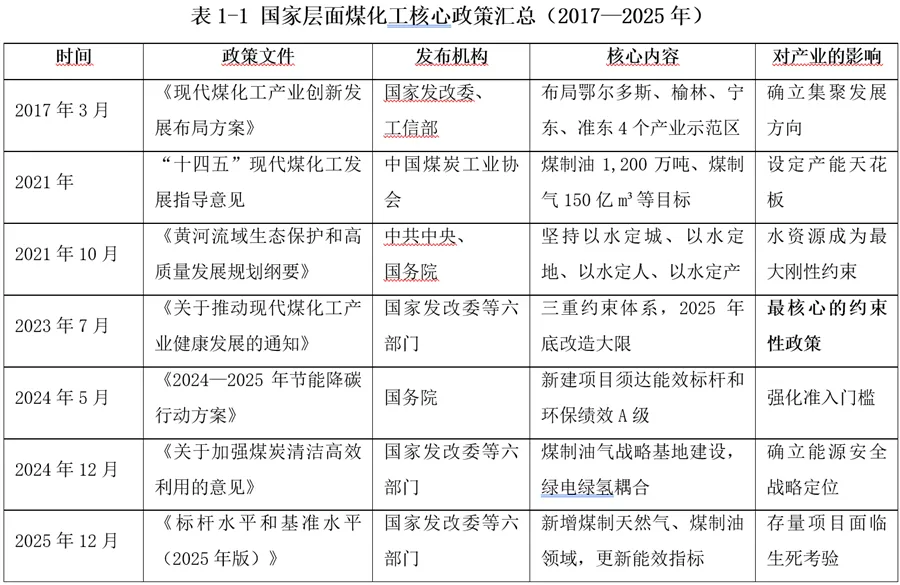

1.1 国家层面核心政策
1.1.1 “十四五”现代煤化工发展指导意见：产能目标与完成进度
《煤炭工业“十四五”现代煤化工发展指导意见》设定了2025年末四大关键产品的产能目标：煤制油1,200万吨/年、煤制天然气150亿m³/年、煤制烯烃1,500万吨/年、煤制乙二醇800万吨/年。截至2024年末，上述目标呈现显著分化：煤制烯烃产能达1,972万吨/年，超额完成31.5%；煤制乙二醇达1,143万吨/年，超额完成42.9%。然而，煤制油实际产能仅931万吨/年（完成率77.6%），煤制天然气仅74.55亿m³/年（完成率49.7%），缺口显著。

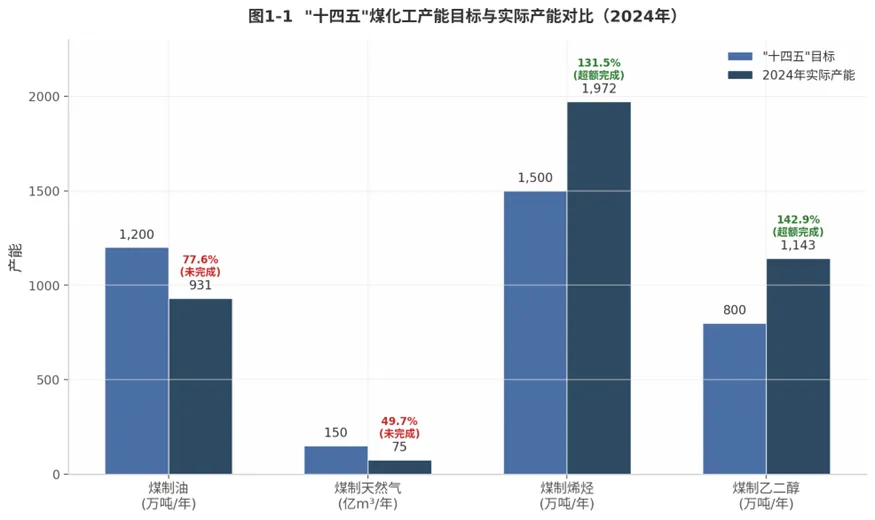

图1-1 “十四五”煤化工产能目标与实际产能对比（2024年）煤制油与煤制天然气产能未达预期的核心制约在于经济性。煤制油项目面临与石油基油品相同的消费税标准（约1元/升），消费税占全部成本的约20%，百万吨级项目年税负高达约10亿元。在低油价叠加高税负的周期下，项目盈利承压导致企业投资意愿不足。相比之下，煤制烯烃和乙二醇因产品附加值较高、下游需求旺盛，产能扩张更为顺利。1.1.2 《关于推动现代煤化工产业健康发展的通知》三重约束体系
2023年7月，国家发改委等六部门印发《关于推动现代煤化工产业健康发展的通知》（发改产业〔2023〕773号），确立了能效、水效、污染物排放标准的三重约束体系。该通知设定三条刚性红线：拟建、在建项目须全面达到能效标杆水平；主要用能设备能效须达标准先进值以上；能效低于基准水平的已建项目须在2025年底前完成改造升级，届时仍不达标的予以淘汰退出。新建项目环保须达绩效分级A级，并落实“以水定产”原则，新鲜水耗须达行业领先水平。这三重约束首次以明确的标杆值和基准值为量化标准，将项目准入、设备选型和存量改造纳入统一制度框架。其中“2025年底改造大限”成为推动行业集中释放节能改造需求的关键催化剂。1.1.3 《关于加强煤炭清洁高效利用的意见》能源安全战略定位
2024年12月，国家发改委等六部门印发《关于加强煤炭清洁高效利用的意见》（发改运行〔2024〕1345号），首次以专项意见形式明确煤化工的能源安全战略定位，要求“加快煤制油气战略基地建设，加强煤制油气等产能和技术储备”，同时推动煤化工与“绿电、绿氢、储能、CCUS等耦合发展”。这一定位形成了“双碳约束”与“能源安全”之间的平衡机制：新增产能受碳排放管控约束，但煤制油气战略项目因承担能源安全储备职能获得差异化政策支撑。2025年4月，经七部委研究，煤制油示范项目获得消费税免征5年的优惠政策，即这一平衡机制的具体体现。上表呈现政策体系从“规划引导”向“约束管控”的演进轨迹。2017—2021年间以布局优化和产能规划为主基调，2023—2025年间转向以能效标杆和基准水平为量化工具的刚性约束模式。特别是773号文与2025年版标杆/基准水平的“组合拳”，构成了对存量项目“改造或淘汰”的双重压力，意味着“十五五”期间产业新增产能仍将面临显著约束，增长逻辑将从“规模扩张”全面转向“存量优化”。1.2 能效标准与改造要求
1.2.1 2025年版标杆/基准水平：新增煤制油、煤制气领域

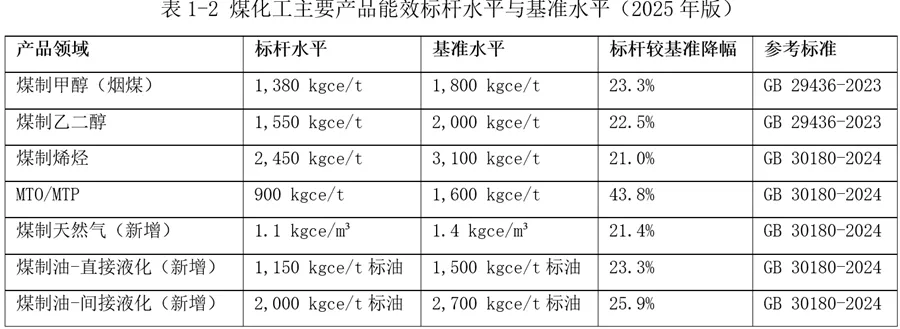

2025年12月发布的《煤炭清洁高效利用重点领域标杆水平和基准水平（2025年版）》新增煤制天然气和煤制油（直接液化与间接液化）两个重点领域，并更新了现有领域的能效指标。标杆水平代表行业“领跑者”水平，基准水平是项目存续的最低门槛。标杆水平与基准水平的差距普遍在20%—26%之间（MTO/MTP达43.8%），这一差距即为存量项目技术改造的节能空间。新增的两个领域恰恰是“十四五”产能完成进度最慢的领域，政策以新增标杆/基准水平倒逼其能效提升，反映“以质补量”的政策意图。上述标准自2026年1月起正式执行，存量项目不足一年时间完成对标改造。1.2.2 2025年底能效改造大限与淘汰机制
发改产业〔2023〕773号文设定的“2025年底改造大限”是最紧迫的政策约束：能效低于基准水平的已建项目须在该节点前完成改造，否则淘汰退出。未达标项目不仅面临停产风险，固定资产也将面临减值损失。国务院《2024—2025年节能降碳行动方案》进一步要求到2025年底，能效标杆水平以上产能占比超过30%，较此前15%的目标提升一倍，行业需同时确保“不出局”和“能晋级”。1.2.3 “以水定产”水资源约束对产业布局的影响
煤化工项目多位于中西部水资源贫乏地区，《黄河流域生态保护和高质量发展规划纲要》确立“四水四定”原则，将水资源作为最大刚性约束，取水量达控标的地区暂停审批新增取水。节水技术进步在一定程度上缓解了压力：2019年至2024年，煤制油单位水耗从8.8吨降至6.6吨，煤制乙二醇从20.8吨大幅下降至11.3吨。但“以水定产”约束将持续塑造产业空间布局，新疆等水资源相对充裕的地区成为产业扩张的主要承载区。1.3 双碳目标与绿色转型
1.3.1 煤化工碳排放现状与达峰路径
2019年中国煤化工行业碳排放量约5.4亿吨，占全国碳排放总量的4.8%，占全国工业碳排放的约12%。其中传统煤化工碳排放3.6亿吨，现代煤化工1.8亿吨。84%的碳排放集中在煤制合成氨（26%）、煤焦化（21%）、煤制甲醇（19%）和煤制烯烃（18%）四个子行业。煤制油单位产品碳排放强度达6.8吨CO₂/吨产品，是石油炼制（约3.8吨CO₂/吨产品）的1.8倍。学术研究预测，在强化控制情景下——即通过控制规模、优化用能结构、提升能效等措施——煤化工行业可在2025年左右达到碳排放峰值（约6.31亿吨），随后进入下降通道。这一达峰路径依赖于存量项目节能改造和新建项目能效标杆化，与上述政策约束框架形成目标与手段的呼应。1.3.2 绿氢耦合煤化工政策推动与示范项目进展
绿氢耦合煤化工是国家明确的产业政策方向，多项文件要求“推进炼化、煤化工与绿电、绿氢等产业耦合示范”。截至2024年11月，国内累计规划建设绿氢项目超400个，规划产能突破800万吨/年。标志性进展是2025年11月大唐多伦15万千瓦风光储制氢一体化示范项目市场化运营，该项目年制氢量7,059万m³，可减排CO₂ 13.88万吨/年，配套的能量管控系统入选国家能源局首台（套）重大技术装备名单。2024年绿氢耦合煤化工项目总投资达3,906亿元，宝丰能源已实现绿氢渗透率25%，碳排放强度低于行业均值40%。1.3.3 CCUS技术推广与碳捕集成本分析
截至2024年11月，国内已投运和规划建设中的CCUS示范项目超120项，CO₂捕集能力达600万吨/年。煤化工CCUS主要采用化学吸收法，当前捕集成本200—300元/吨CO₂，新型技术示范后有望降至150元/吨。煤化工一体化驱油示范项目捕集成本为105—250元/吨CO₂，已显著低于国外350—977元/吨CO₂的水平。碳排放成本对行业影响正逐步显现，碳排放成本占比从2020年的8%升至2025年的18%，随着全国碳市场扩容预期升温（当前碳价约为欧盟的1/10），煤化工企业面临的碳成本压力预计将进一步加大。1.4 政策对变频器市场的驱动分析
1.4.1 电机系统节能改造政策将高压变频调速列为核心技术
在煤化工节能降碳政策框架下，电机系统节能改造被置于关键位置。国务院《2024—2025年节能降碳行动方案》明确“推广大型高效压缩机、先进气化炉等节能设备”，榆林市和贵州省实施方案将高压变频调速列为电机系统节能改造的核心技术。《重点用能产品设备能效先进水平（2024年版）》对三相异步电动机等设定了分级标准。煤化工场景中，风机、泵类、压缩机占总用电量90%以上，其中约2/3为变负荷工况，采用高压变频调速平均节电率可达30%以上，投资回收期1—3年。1.4.2 2025—2027年政策窗口期市场机遇量化分析
上述政策体系在2025—2027年间形成三个层次的市场机遇叠加。第一层是“改造大限”驱动的存量更新需求，基准水平以下项目须完成变频化改造。第二层是2025年版标杆/基准水平新增煤制油、煤制气领域，扩大了改造市场覆盖面。第三层是设备更新政策的财政激励：超长期特别国债安排约2,000亿元支持设备更新，煤化工节能改造项目中央预算内投资支持比例最高可达核定总投资的20%。从市场规模看，中国高压变频器市场由2021年的142.5亿元增长至2025年的约220亿元，CAGR达10.5%；中高压变频器市场从2017年的108亿元增至2024年的216亿元。2024年全国现代煤化工拟在建项目225个，总投资超1.67万亿元，设备投资占比约50%—55%。对于高压变频器供应商，2025—2027年是政策驱动最为集中的窗口期：存量改造方面需关注2025年底前面临“改造大限”的项目；增量市场方面，新建大型项目更倾向于采用“全电驱”方案，单项目高压变频器需求可达数亿元；绿氢耦合项目新增电解水制氢压缩机、CO₂压缩机等变频应用场景，以及“蒸汽驱动改电力驱动”的工艺再造趋势，均将为市场贡献新的增长极。2. 煤化工产业全景分析
2.1 产业规模与增长趋势
2.1.1 煤化工行业市场规模与2030年展望
中国煤化工产业经过二十余年发展，已形成全球最大的现代煤化工产能体系。据前瞻产业研究院预测，到2030年行业整体市场规模有望达到近1.4万亿元。这一预期的底层支撑来自两方面：一是已建成产能持续释放效益，2024年煤制油、煤制烯烃、煤制乙二醇、煤制天然气四大类产品产能合计突破4,000万吨实物量，占全球现代煤化工产能六成以上；二是在建及规划项目进入集中投产期，截至2026年初拟/在建煤制烯烃项目总投资额已超3,000亿元，叠加煤制油和煤制气领域的超大型项目推进，产业投资将维持年均10%以上增速。2.1.2 细分产业产能统计

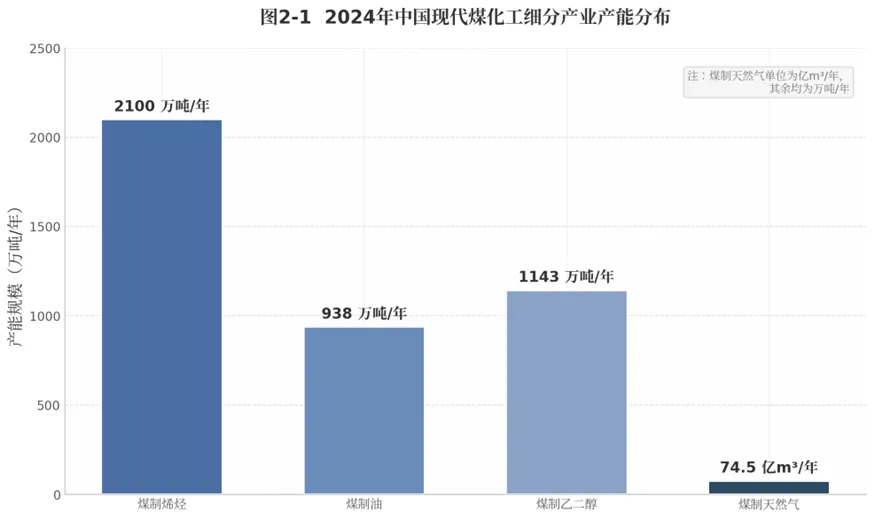

中国现代煤化工已形成以煤制烯烃为第一大支、煤制乙二醇和煤制油并驾齐驱、煤制天然气快速追赶的产能格局。截至2024年底，四大细分产业建成产能数据如表2-1所示。图2-1 2024年中国现代煤化工细分产业产能分布图2-1直观呈现了四大细分产业的产能规模对比。煤制烯烃以约2,100万吨/年的产能居于首位，煤制乙二醇（1,143万吨/年）与煤制油（938万吨/年）体量相近，煤制天然气（74.5亿m³/年）虽绝对数值较小，但按热值折算后实际规模亦相当可观。从产业扩张节奏看，煤制烯烃和煤制天然气是2025-2030年产能增长最为确定的两个方向。2.1.3 产能利用率分析
煤制烯烃利用率接近100%，2023年产量1,872万吨甚至超过产能1,725万吨，说明有效产能已被充分消化。2026年3月布伦特原油接近100美元/桶时，煤制与油制烯烃成本分别为6,573元/吨和8,777元/吨，煤制路线优势达2,204元/吨，经济性支撑了高效利用。煤制油78.37%的利用率处于合理区间，低于烯烃路线的主因包括：国际油价低于60美元/桶时非新疆项目盈利困难；潞安180万吨项目2024年才首次突破百万吨；成品油需求在2024-2025年基本达峰。煤制乙二醇约48%的利用率暴露了突出的结构性过剩。1,143万吨产能对应547万吨产量，近半数产能闲置，短期内变频器等设备改造需求相对有限。2.2 煤化工产业类型与工艺路线
2.2.1 传统煤化工与现代煤化工分类
煤化工按技术复杂度和产品附加值可分为传统煤化工和现代煤化工两大类。传统煤化工主要包括煤焦化、煤制合成氨和电石三条路线，技术成熟但产品附加值相对较低，且面临较严格的环保约束。现代煤化工则以煤制油（CTL）、煤制烯烃（CTO/MTO）、煤制乙二醇、煤制天然气（SNG）和煤制甲醇为代表，产品面向能源和高端化工材料领域，是产业政策重点支持和变频器需求最为集中的方向。本报告聚焦于现代煤化工领域，以下逐一分析各细分产业的核心工艺路线。2.2.2 煤制油：直接液化与间接液化技术路线对比

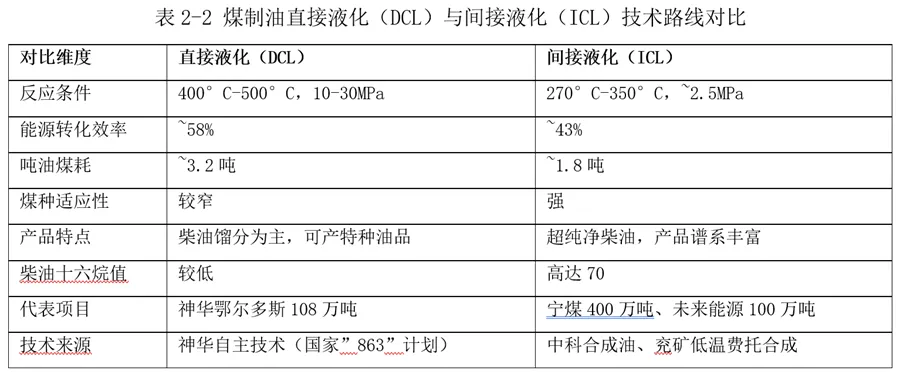

煤制油（Coal-to-Liquid, CTL）是将煤炭转化为液体燃料或化工产品的技术，分为直接液化（Direct Coal Liquefaction, DCL）和间接液化（Indirect Coal Liquefaction, ICL）两条路线。直接液化是在氢气和催化剂作用下，通过高温（400°C-500°C）、高压（10-30MPa）加氢裂化将煤直接转化为液态烃类燃料。该路线煤转化率90%，油品收率52.3%，能源转化效率约58%，产品以柴油馏分为主，可生产航空煤油等特种油品。全球唯一商业化运行的百万吨级煤直接液化装置为神华鄂尔多斯108万吨/年项目，采用自主知识产权工艺和纳米级催化剂。间接液化先将煤气化生成合成气（CO+H₂），再经费托（F-T）合成转化为烃类燃料。反应温度270°C-350°C、压力约2.5MPa，柴油选择性达85%，吨油煤耗仅1.8吨，但能源转化效率约43%。优势在于煤种适应性强、产品纯净度高（柴油十六烷值可达70），且可向下游延伸α-烯烃、费托蜡等高附加值产品。从产业化程度看，中国已建成投产的938万吨煤制油产能中，间接液化占据绝对主导。中科合成油技术已应用于国内9个已投产或在建煤炭间接液化项目中的8个，合计产能约650万吨/年。直接液化因技术门槛高、对煤种要求严格，目前仅神华鄂尔多斯一套商业化装置在运，但国能哈密320万吨直接液化项目将采用全球首套二代直接液化技术，有望突破现有技术瓶颈。2.2.3 煤制烯烃：MTO与MTP工艺及DMTO国产化突破
煤制烯烃的主流工艺为甲醇制烯烃（Methanol-to-Olefins, MTO）和甲醇制丙烯（Methanol-to-Propylene, MTP）。MTO工艺可同时生产乙烯和丙烯，采用流化床反应器和SAPO-34催化剂，烯烃选择性收率约78%；MTP工艺仅能生产丙烯，采用固定床反应器和ZSM-5分子筛催化剂。由于MTO产品更丰富、工业化水平更高，已成为国内绝对主流路线。在MTO技术领域，中科院大连化物所开发的DMTO（Dalian Methanol-to-Olefins）技术实现了关键突破。DMTO-III作为最新一代技术，烯烃选择性收率达78.71%，超过UOP/HYDRO的77.5%承诺值，甲醇单耗2.96吨/吨烯烃，低于UOP/HYDRO的3.025吨。国能包头煤制烯烃升级示范项目已采用全球首套DMTO-III工业化装置，标志着煤制烯烃核心技术全面实现国产化。宝丰能源内蒙古300万吨项目采用DMTO-III技术，设备国产化率超过98%，配套6套11万等级空分设备，为目前全球单厂规模最大的煤制烯烃项目。2.2.4 煤气化：主流技术竞争格局
煤气化是将煤炭转化为合成气（CO+H₂）的核心过程，气化炉投资占煤化工装置总投资的25%-30%，是技术含量最高、投资最大的关键设备。按进料形态可分为水煤浆气化（代表：Texaco炉、晋华炉）和粉煤气化（代表：Shell炉、航天炉）两大类；按炉型可分为固定床、流化床和气流床三种，其中气流床因效率高、煤种适应性广，在大型煤化工项目中占据约75%的市场份额。航天炉（HT-L）是国内粉煤气化技术的领军者，具有完全自主知识产权。截至2024年11月已累计销售167台，国内市场占有率超过50%，连续运行时间打破世界纪录（最高485天）。其操作温度1,300°C-1,500°C，碳转化率>98%，有效气含量>90%，技术指标达到国际领先水平。以15万吨/年合成氨装置为例，航天炉专利技术费仅1,000万元，远低于Shell炉的7,000万元。晋华炉则是国产水煤浆气化技术的新秀，入选工信部第一批先进适用技术名单。其创新性地将“水煤浆+水冷壁+辐射式蒸汽发生器”进行组合，实现工业化应用，连续运行周期超8,000小时，可副产5.4MPa高品位蒸汽，按30万吨/年氨醇装置计算每年多回收饱和蒸汽30万吨以上。建设成本较同类技术降低30%，国产化率超过95%。Shell炉和Texaco（GE）炉作为进口技术的代表，在早期煤化工项目中应用广泛，但面临国产技术替代的压力。Shell炉有效气含量89%-93%略高于航天炉，但专利技术费7,000万元、气化装置投资2.5亿元，分别为航天炉的7倍和2.3倍，性价比劣势明显。2.2.5 煤制天然气：甲烷化工艺与准东大爆发规划
煤制天然气（Synthetic Natural Gas, SNG）是将煤气化后所得合成气经甲烷化反应转化为主要成分为甲烷（CH₄）的天然气替代产品。甲烷化工艺是技术核心，国际上成熟的甲烷化技术包括托普索（Topsoe）TREMP工艺、Lurgi-Sasol甲烷化工艺和Davy CRG工艺。国内中科院大连化物所开发的甲烷化技术已通过5,000m³/d中试，连续稳定运行超1,000小时，国家能源集团准东40亿m³/年项目拟采用该技术。在产能规划方面，新疆准东地区正成为煤制天然气产业爆发的主战场。仅该地区规划的煤制气产能即超过260亿m³/年，涉及国家能源集团40亿m³（2025年3月已获国家发改委核准）、新疆其亚化工60亿m³、中煤集团条湖40亿m³、新疆天池能源20亿m³、新疆龙宇能源40亿m³、特变电工20亿m³、华能新疆准东40亿m³等多个超大型项目。新疆地区坑口煤价200-400元/吨时，煤制气运输到福州的成本约2.19-2.53元/m³，毛利率可达21%-39%，良好的经济性是项目密集上马的核心驱动力。2.3 产业区域布局
2.3.1 四大现代煤化工产业示范区
中国现代煤化工产业的空间布局受资源禀赋、水资源承载力和政策规划三重因素约束，形成了鄂尔多斯、榆林、宁东、准东四大现代煤化工产业示范区的核心格局。鄂尔多斯示范区以内蒙古鄂尔多斯市为核心，依托当地丰富的煤炭资源和相对宽松的环境容量，集聚了神华煤直接液化（108万吨/年）、伊泰煤间接液化（16万吨/年+120万吨精细化学品）、国能包头煤化工等一系列标志性项目。宁东示范区以宁夏宁东能源化工基地为主体，拥有全球单体规模最大的400万吨煤间接液化项目和宝丰能源520万吨煤制烯烃产能，是煤化工产业一体化程度最高的基地。榆林示范区覆盖陕西榆林市，代表性项目包括未来能源100万吨煤间接液化和陕煤榆林化学全球在建最大煤化工项目（总投资1,760亿元）。准东示范区以新疆准东经济技术开发区为核心，正在从规划阶段快速进入建设阶段，煤制气、煤制油、煤制烯烃三大方向同步推进，规划项目总投资超过9,000亿元。2.3.2 三大基地集聚75%产能的投资热点分析
从产能集中度看，鄂尔多斯盆地及周边区域（鄂尔多斯-榆林-宁东）集聚了全国约75%的现代煤化工产能。这一高度集聚的格局源于三大条件：一是煤炭资源富集且开采条件优越，鄂尔多斯盆地探明煤炭储量占全国约1/6；二是水资源通过黄河引水工程得到相对保障；三是经过多年建设，基础设施、产业链配套和技术人才已形成集群优势。对变频器行业而言，三大基地的集聚效应意味着需求高度集中。在鄂尔多斯-榆林-宁东三角区域内，既有大量已投产装置的节能改造需求（存量市场），也有国能哈密、伊泰伊犁、陕煤榆林化学二期等超大型在建项目（增量市场），是设备供应商布局区域服务中心的首选之地。2.3.3 新疆作为“无障碍扩张区域”的战略价值
新疆在全国煤化工产业版图中的战略地位正在快速提升，有成为“无障碍扩张区域”的独特优势。与内蒙古、陕西等传统煤化工基地相比，新疆的核心优势体现在三个维度：资源维度，新疆煤炭预测储量2.19万亿吨，占全国40%，坑口煤价200-400元/吨，较内蒙古鄂尔多斯低100-500元/吨。水资源维度，准东地区通过“引额济克”等水利工程已获得相对充足的水资源供给，生态承载空间大于现有煤化工密集区。政策维度，新疆被赋予“国家能源资源战略保障基地”定位，项目审批明显加快——国能准东项目从公示到核准仅1年，2030年前自治区共有60亿m³/年煤制气新建指标及80亿m³/年储备指标均布局在准东。从项目储备看，新疆目前在建或规划的重大项目包括：国能哈密400万吨煤制油（1,700亿元）、伊泰伊犁100万吨煤制油（210.43亿元）、宝丰准东400万吨煤制烯烃、中煤伊犁60万吨煤制烯烃（211.34亿元）、以及前述260亿m³/年煤制气项目集群。这些项目若在2027-2030年陆续投产，新疆将从“后发区域”跃升为与内蒙古、陕西并列的“第三极”。2.4 产业参与主体

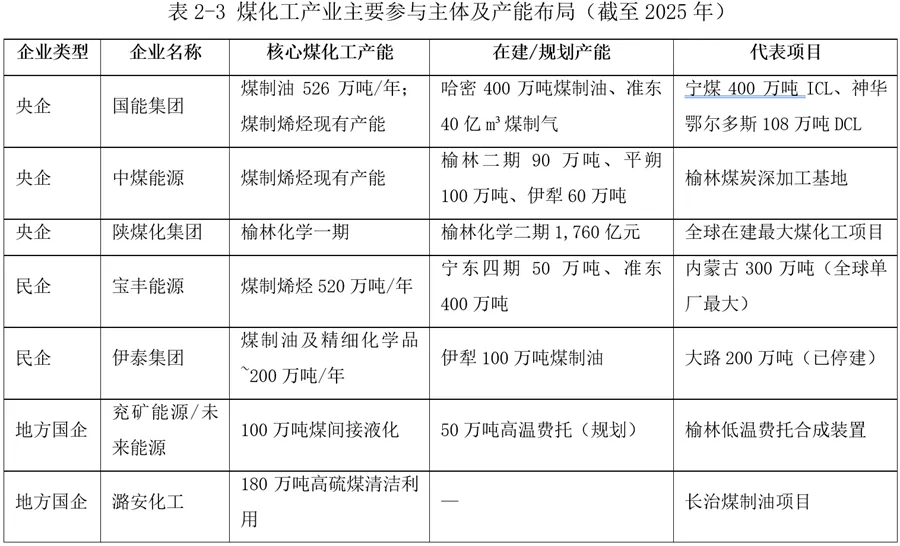

2.4.1 央企梯队：国家能源集团、中煤能源、陕煤化集团
国家能源集团是中国煤化工领域的绝对龙头。截至2024年底，集团在产煤制油产能526万吨/年，占全国938万吨的56%。宁煤400万吨煤间接液化项目是全球单体规模最大的煤制油工程，2024年销售额430.7亿元；鄂尔多斯分公司运营108万吨直接液化+18万吨间接液化，是全球唯一商业化运行的煤直接液化装置。在建的国能哈密400万吨项目（总投资1,700亿元）和鄂尔多斯升级示范300万吨项目投产后，集团煤制油产能将增至约1,200万吨/年。国能准东40亿m³/年煤制气项目已于2025年3月获核准，进一步扩大了全产业链版图。中煤能源以煤制烯烃为主攻方向，代表性项目包括榆林二期（90万吨聚烯烃，~200亿元）、平朔煤基烯烃（297.8亿元）和伊犁60万吨项目（211.34亿元），三家合计投资超700亿元，均配套绿氢耦合系统。陕煤化集团榆林化学二期（一阶段）总投资1,760亿元，建设560万吨/年甲醇、150万吨/年甲醇制烯烃，是全球在建最大的煤化工项目。2.4.2 民企龙头：宝丰能源、伊泰集团、华鲁恒升
宝丰能源是中国煤制烯烃领域的民企龙头。内蒙古300万吨项目全面投产后，公司总产能达520万吨/年，跃居国内第一，占全国煤制烯烃产能约34%。该项目是全球唯一规模化用绿氢替代化石能源生产烯烃的项目，配套40万吨/年绿氢耦合制烯烃，设备国产化率超98%。宝丰能源成本优势突出，2023年单吨烯烃较中国神华节省成本约1,490元/吨，2026年一季度毛利率37.4%。新疆准东规划400万吨项目若获批，将进一步巩固龙头地位。伊泰集团已建成鄂尔多斯16万吨煤制油示范项目和120万吨精细化学品项目，伊犁100万吨项目于2025年4月开工、计划2027年初投产。但集团已停止推进大路200万吨项目，反映出民营资本面对煤化工项目重资产、长周期特征的审慎态度。2.4.3 地方国企：兖矿能源、潞安化工、山西焦煤
兖矿能源（原兖矿集团）通过陕西未来能源化工有限公司运营国内首套百万吨级低温费托合成煤制油工业化装置，产能100万吨/年，采用兖矿自主研发的低温费托合成技术。该装置核心设备——直径9.8米、高52米、重2,560吨的超大浆态床反应器为世界第一。潞安化工180万吨高硫煤清洁利用项目2024年油品产量首次突破100万吨（102.88万吨），营业收入73亿元，产品涵盖5大类54种、270个规格型号。这些地方国企项目虽然单体规模不及央企和宝丰能源，但在特定技术路线上形成了差异化竞争力，构成了煤化工产业生态的重要一环。3. 煤化工核心工艺流程
现代煤化工的本质是以煤炭为原料，通过气化、液化和加氢等深加工路径，生产附加值高、清洁环保的化工原材料与燃料。其核心工艺链条可概括为“煤炭→煤气化→变换/净化→合成→分离提纯→产品”。理解这一链条中各环节的设备构成与工艺特点，是定位变频器应用场景的前提。3.1 煤气化工艺流程
煤气化是现代煤化工的共性前端环节，无论 downstream 路线是制油、制烯烃还是制天然气，均需先将煤炭转化为以一氧化碳（CO）和氢气（H₂）为主要成分的合成气。3.1.1完整工艺流程
典型的煤气化流程包括四个连续工段，各环节的物料转化与关键设备如下：气流床技术因单炉处理量大、碳转化率高（>99%）、煤种适应性强，已成为大型煤化工项目的主流选择。以国能宁煤400万吨/年煤间接液化项目为例，全厂配置28台“神宁炉”干粉气化炉，单台日处理煤量超过2,000吨，相关专利曾获国家专利金奖。宝丰能源内蒙古300万吨/年煤制烯烃项目则采用全球最大的4,000吨级航天炉，设备国产化率达98.7%。从工艺路线维度看，合成气压缩机和循环气压缩机是甲醇合成与费托合成反应的核心设备，直接影响合成反应效率和催化剂寿命。空分装置中的空气压缩机与增压机组是煤化工的“肺”，为空分系统提供原料空气，单套10万Nm³/h等级空分装置配套压缩机总功率可达64MW以上。制冷压缩机主要为低温甲醇洗装置提供冷量，丙烯制冷与氨制冷是两种主流方案，其中丙烯制冷单套机组功率约21,000kW，一次投资约12,200万元；氨制冷单套功率约23,000kW，投资约13,500万元。4.1.2 压缩机市场规模
2024年中国煤化工（含煤制油）压缩机市场规模约120-150亿元，2025年预计达140-180亿元，同比增长12%-15%。其中，煤制油（CTL）约50-60亿元，煤制烯烃/乙二醇/天然气约90-120亿元。预计2030年市场规模将达220-280亿元，2024-2030年复合年增长率（CAGR）为9%-11%。从表中数据可见，泵类变频改造节电率普遍在20%-40%，投资回收期一般为1-3年。山西某化工企业循环水系统及工艺泵系统节能改造年均节省成本733万元。在投资回收期方面，循环水泵高压变频改造投资约190万元，年收益134.4万元，回收期仅1.42年；高压变频调速装置国产化价格约为进口产品的70%，投资回收期14-16个月。在变频改造方案设计方面，锅炉给水泵改造的核心是用高压变频器替代液力耦合器，消除滑差损耗。典型方案采用“一拖一限流”设计：高压上电时通过限流电阻充电，无冲击电流；液力耦合器取消调速功能但保留增速功能；前置泵通常无需改造。渣水泵、激冷水泵等采用变频电机驱动后取消泵出口控制阀，泵输送量通过电机变频调节，出口管路压损减小、泵所需扬程降低，从而实现节能。4.2.3 液氧泵、液氮泵等低温泵的变频器特殊要求
液氧泵和液氮泵是空分装置中的关键设备。液氧泵输送-183°C的液氧，液氮泵输送-196°C的液氮，在材料、结构、运行上有特殊要求，国内外仅极少数企业能够生产，主要依赖法国Cryostar、瑞士Cryomec、美国Flowserve等进口品牌。液氧泵变频器需满足三项特殊要求：一是抗晃电（电压暂降）能力，由于液氧泵是关键设备，变频器因电网“晃电”跳闸会造成重大损失，兖矿国泰化工投资近70万元对液氧泵进行抗晃电改造，采用DC-bank系统保证变频器在瞬时低电压时仍能正常工作，支持时间达10秒；二是远距离传输适应性，液氧泵变频器与电机距离可达320m，需加装输出电抗器解决电压反射问题；三是低温环境下的电能质量，低温甲醇洗贫甲醇泵运行温度-70~-50°C，对变频器的电流平稳性和控制精度要求高。中国现代煤化工装置中的泵类设备，除液氧泵、液氮泵正在推进国产化外，其余泵型已全部实现国产化。但从产值层次评价，国产化呈现“高端20%、中端20%、低端60%”的结构，高附加值产品仍有较大提升空间。4.3 风机系统
4.3.1 引风机、送风机、煤气增压风机、除尘风机的功率范围
煤化工项目中的风机覆盖原料处理、气化反应、锅炉燃烧、气体输送、冷却除尘等全流程环节。风机是煤化工项目数量最多的动设备类别，也是变频器节能改造最典型、最成熟的应用场景。锅炉系统风机包括引风机、送风机、一次风机和二次风机。引风机功率范围220-1,000kW（10kV/6kV），送风机355-800kW，一次风机355-1,000kW，二次风机200-800kW。130t/h级及以上锅炉引风机风量裕量不低于10%，压头裕量不低于20%。某热电项目5#炉二次风机参数为：风量290,000m³/h、风压8,000Pa、功率800kW（10kV，变频配置）。煤气增压风机用于厂矿煤气站煤气加压、高炉/焦炉煤气加压等场合，功率范围400-1,500kW（10kV）。以MJG系列为例，MJG13-1150型煤气增压风机转速2,950r/min，全压19,350-16,300Pa，流量23,400-35,200m³/h，配套电机功率200-250kW。除尘风机用于焦炉除尘、出焦除尘等，功率范围630-1,600kW（10kV/6kV）。4.3.2 风机变频节能效果
风机属于平方转矩负载，轴功率与转速三次方成正比。当锅炉负荷70%（对应频率约35Hz）时，理论节电率可达65.7%，实际运行中考虑设备效率等因素，节电率约35%-43%。上表显示，公用工程环节（锅炉、循环水、风机）是变频器需求量最大的领域，设备数量多、功率覆盖范围广、节电率最为显著。煤气化环节的煤浆泵、渣水泵等因介质含固量高、工况恶劣，对变频器的重载启动能力和防护等级要求更高。空分环节的空压机功率最大（单台可达50MW），是高压变频器超大功率应用的主要场景。合成环节的循环气压缩机需兼顾变频调速与防喘振控制，是技术最复杂的应用场景之一。4.4.2 煤化工项目变频器投资占比与选型指南
煤化工项目中，变频器投资约占设备总投资的2%-4%。以智研咨询数据为基准，泵阀压缩机占设备成本的20%，其中配套变频器约占泵阀压缩机投资的10%-20%。按单套煤化工项目设备投资约50-100亿元计算，变频器需求约1-4亿元。电压等级选择：6kV/10kV异步电动机宜采用串联H桥高压变频器（单元串联多电平拓扑），额定容量宜为电动机额定功率的1.25倍；1140V/3300V电动机宜采用二极管钳位式三电平变频器；380V/660V电动机采用低压“交直交”电压源变频器。控制方式选择：离心风机、离心泵等平方转矩负载宜采用V/F控制或开环矢量控制；压缩机类需快速转矩响应的负载宜采用闭环矢量控制或直接转矩控制；需较大起动转矩时（如煤浆泵、渣水泵）应采用矢量控制方式。技术性能指标：高压变频器效率应≥96%，输入功率因数≥0.95（20%-100%调速范围内），输入电流谐波总含量≤4%，过载能力>120%额定电流持续1min。防爆与环境适应性：煤化工现场多为1区爆炸性气体环境，变频器需满足隔爆型（Exd）或增安型（Exe）要求。气体组别需覆盖IIB或IIC，温度组别T1-T4。防护等级不应低于IP65，需考虑化工环境中的腐蚀、潮湿、高温、粉尘等因素。高温、高海拔场合应采用特殊设计的变频器。功能配置要求：煤化工用高压变频器应配置“一拖一”自动旁路功能，实现工变频不停机自动切换；功率单元冗余旁路功能可在单个功率单元故障时继续变频运行；飞车启动功能免去引风机倒转制动环节，直接变频飞车启动；DCS/PLC集成通过硬连接或通讯方式与DCS数据交换。国产品牌在中小型设备（<10MW）领域已具备较强竞争力，性价比优势显著，服务响应时间通常可在24小时内。超大型压缩机（>30MW）领域进口品牌（ABB、西门子等）经验仍更丰富，但国产替代趋势明确。在节能改造项目上，国产品牌因改造成本低、投资回收期短，具有明显优势。对于防爆要求高的场合，建议选择具有完善防爆认证的产品系列。5. 煤化工变频器技术要求与标准
煤化工生产环境兼具爆炸性气体、高浓度粉尘、腐蚀性介质及极端温度等多重挑战，对变频器的技术要求远高于一般工业场景。中国现行的技术标准体系以GB/T 12668系列（等同采用IEC 61800系列）、GB/T 30843/30844、GB/T 3836系列为核心，覆盖了从低压到高压、从通用到防爆的全范围。本章系统梳理煤化工场景下变频器在防爆防护、电气性能、可靠性冗余及环境适应性四个维度的技术要求与标准依据，为后续解决方案设计奠定技术基础。5.1防爆与防护要求
5.1.1 爆炸性气体环境分类
煤化工生产过程中产生大量易燃易爆气体，包括一氧化碳（CO）、氢气（H₂）、甲烷（CH₄）等。根据GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》（等同采用IEC 60079-0:2017），爆炸性气体环境按危险程度分为0区（气体连续存在）、1区（气体可能偶然存在）和2区（气体不太可能出现）三个区域。变频器在煤化工项目中通常安装于1区或2区，必须满足相应的防爆等级要求。在气体组别方面，煤化工环境以IIC类气体组别要求最为严格。IIC组别涵盖氢气、乙炔等点燃能量最低的气体，其防爆要求高于IIA（如丙烷）和IIB（如乙烯）组别。温度组别方面，煤化工变频器通常需满足T4组别（表面温度≤135°C），以确保设备运行时不会引燃周围爆炸性气体混合物。综合而言，煤化工爆炸性环境（Ex区域）安装的电气元件需满足Ex d IIC T4防爆等级。5.1.2 防爆型式选择
防爆型式的选择直接关系到变频器在危险环境中的安全性。GB/T 3836系列标准规定了多种防爆型式，煤化工变频器主要采用以下两种：隔爆型（Ex d）是煤化工变频器最常用的防爆型式。其原理是通过坚固的金属外壳将内部可能发生的爆炸限制在外壳内部，外壳能够承受内部爆炸压力并阻止火焰向外部传播。隔爆型变频器的优势在于结构相对简单、维护方便、适用范围广，特别适合大功率高压变频器。配套变频电机方面，YBBP系列隔爆型变频调速三相异步电动机的防爆性能符合GB 3836.1/3836.2标准，防爆标志涵盖Ex d IIC T4 Gb等级。正压型（Ex p）作为补充方案，通过保持外壳内部气压高于外部环境，阻止爆炸性气体进入设备内部。正压型适用于对散热要求较高、内部元件密度大的大功率变频器柜体，但系统复杂度较高，需配备气源和监控装置。5.1.3 IP防护等级
IP（Ingress Protection）防护等级依据GB/T 4208-2017（等同IEC 60529:2013）进行测试和评定，防爆认证中IP防护等级测试是验证外壳防护性能的强制性项目。煤化工不同应用场景对IP防护等级的要求差异显著：5.2 电气性能要求
5.2.1 谐波抑制：THDi控制与AFE方案
变频器作为电力电子设备，运行时不可避免地产生谐波电流注入电网。采用六脉冲二极管或SCR整流的变频器，电流总谐波失真（THDi）达到80%~150%属于常见现象。过量的谐波电流会导致电网电压畸变、变压器过热、继电保护误动作等问题，对煤化工生产连续性构成威胁。中国谐波限值的主要依据为GB/T 14549-1993《电能质量公用电网谐波》，规定了公用电网谐波电压限值和各次谐波电流允许值。在实际煤化工项目中，谐波要求更为严格：矿用隔爆兼本质安全型变频器招标技术规格书通常要求变频器产生的总谐波电流小于4%。煤气化环节变频器选型的核心考量是可靠性优先。煤气鼓风机作为“绝不能停”的关键设备，DMHR双机热冗余方案以微秒级切换能力从根本上消除了单点故障风险，这是希望森兰区别于常规变频器供应商的核心技术壁垒。煤浆泵和空分压缩机的选型则需兼顾重载启动能力与电网适应性，SB70G的高转矩密度和Hope2000的抗晃电能力恰好匹配了这两个需求场景。6.2 煤制油环节解决方案

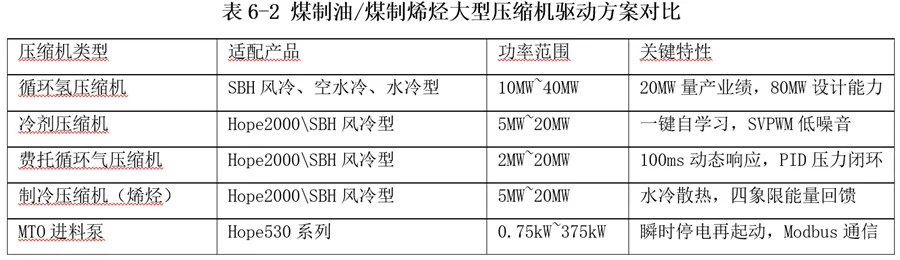

6.2.1 大型压缩机驱动：Hope2000/SBH系列，20MW量产，水冷方案
煤制油工艺中的循环氢压缩机、冷剂压缩机等核心动设备单台功率通常在10MW-40MW区间，新建项目（如国能哈密400万吨项目）普遍采用“全电驱”方案替代传统蒸汽轮机驱动。希望森兰20MW级产品已实现量产并成功投运，具备80MW-160MW级设计能力。Hope2000W水冷型专门针对20MW以上超大功率应用，拥有40MW/34MW/25MW/20MW等数十台应用业绩，采用“高-高”拓扑结构，SVPWM技术使噪音降低约40%。6.2.2 费托合成循环气压缩机变频控制与防喘振配合
费托（Fischer-Tropsch）合成单元的循环气压缩机需在宽流量范围内精确调节以避免喘振（surge）。希望森兰方案通过高性能矢量控制实现0.5Hz低频大转矩输出，100ms级动态响应能力应对负荷波动，有PG矢量控制转速精度±0.05%，内置PID功能实现压力闭环控制，配合防喘振阀完成“转速调节+阀门旁通”的双保险策略。在宁夏某LNG项目中，VFPS-100-7000装置成功实现冷剂压缩机的无冲击启动与平稳运行。6.2.3 锅炉给水泵/循环水泵节能改造方案

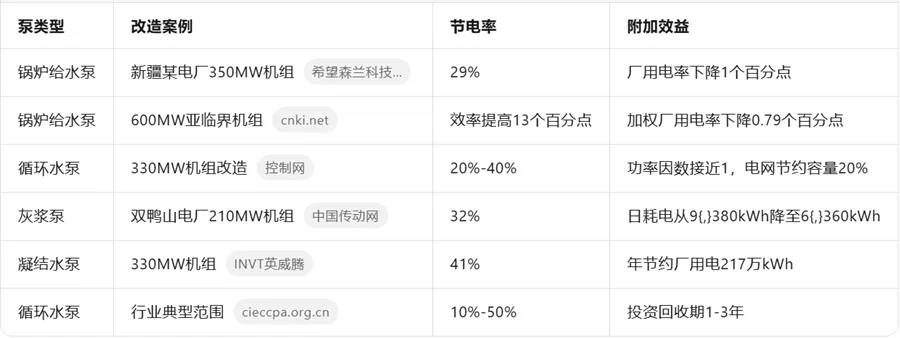

锅炉给水泵和循环冷却水泵为平方转矩负载，变频调速时节电率可达20%~43%。新疆希铝新铝电厂350MW机组一次风机采用SBH-060-2000高压变频器（1,800kW/6kV），锅炉负荷70%时节电率43%，负荷80%时节电率33%，变频器效率>97%，功率因数>0.96。<span style="font-family:宋体;mso-bidi-font-family:"Times New Roman";mso-fareast-language: <p>ZH-CN;"><span leaf=" "="">
煤制油环节对变频器的核心诉求是大功率和高可靠性。20MW级的量产能力是希望森兰进入煤制油新建项目的关键入场券——这一功率等级恰好处在国产品牌与外资品牌竞争格局的分水岭：ABB、西门子在>30MW领域仍占据主导，而希望森兰以20MW标准化交付为基础，具备向40MW+超大功率延伸的明确路径。在控制性能层面，±0.01%的速度控制精度和3ms转矩响应时间已达到与进口品牌同台竞技的水平。6.3 煤制烯烃环节解决方案
6.3.1 大型制冷压缩机驱动：丙烯制冷/氨制冷专用配置
煤制烯烃工艺中的丙烯制冷压缩机和氨制冷压缩机功率通常在5MW~20MW区间，需在低温工况下提供制冷循环动力。希望森兰Hope2000系列为丙烯/氨制冷压缩机提供专用配置：单元串联多电平拓扑确保输出波形质量，高性能矢量控制实现低频大转矩，水冷型（Hope2000W）适用于10MW以上大功率的长期连续运行。在宁夏天利丰40万吨/年LNG联产高纯氦气项目中，10kV高-高电压源型变频装置配合高压同步并网无扰投切技术，实现了变频至工频的完全无扰动切换。6.3.2 MTO反应器进料泵/催化剂循环泵变频控制
甲醇制烯烃（MTO）反应器的进料泵和催化剂循环泵需频繁调节流量、对控制精度要求高。Hope530系列是此类应用的主力产品，调速范围1:200（SVC控制），过载能力达150%额定电流1分钟、200%额定电流2秒，内置多种通信协议便于与DCS集成。对于催化剂循环泵等需要更高动态响应的应用，Hope880系列提供±0.01%速度控制精度和3ms转矩响应时间。6.3.3 烯烃分离压缩机组驱动方案
烯烃分离单元的裂解气压缩机、乙烯压缩机、丙烯压缩机等是设备投资最集中的环节，压缩机投资约占设备总投资的25%~30%。希望森兰提供SBH/Hope2000/Hope200P系列方案：SBH/Hope2000驱动大功率裂解气压缩机和乙烯压缩机，Hope200P系列驱动中小功率辅助压缩机。SBHQ四象限系列可实现能量回馈，在降速或制动时将再生能量回馈电网。6.4 公用工程与辅助环节

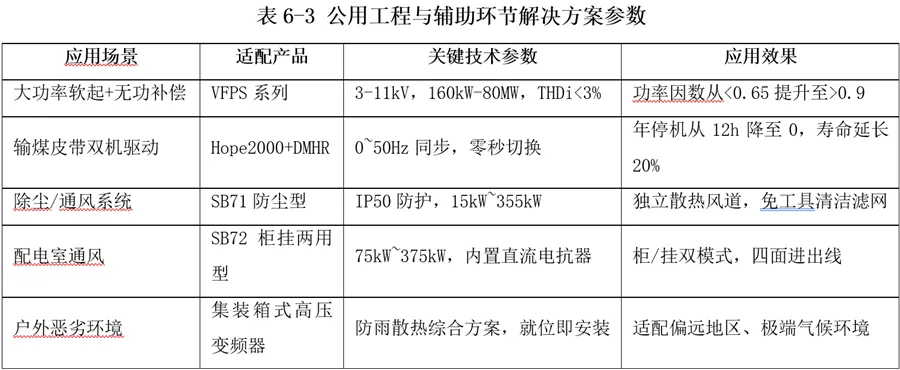

6.4.1 VFPS变频软起+SVG一体化：解决大功率启动+无功补偿双重需求
煤化工企业大型压缩机投入运行后，厂内电网功率因数通常下降至0.65以下。希望森兰VFPS系列通过技术创新实现“一机多用”：兼具高压变频软起和SVG功能，两种模式可灵活切换。核心参数包括：一键启动全自动软起动；锁相功能确保变频切工频无冲击；SVG模式下THDi<3%，功率因数可从<0.65提升至>0.9。在陕西某LNG项目中，VFPS-100-7000实现“一拖二”电机软起动及无功补偿，补偿准确且可根据母线功率因数自动调整。6.4.2 输煤皮带双机热冗余驱动：Hope2000/SBH双机热冗余系列，“永不停机”
输煤皮带由两台或多台电机同步驱动，单台变频器故障即可导致系统停机。Hope2000系列配合DMHR控制方案，主从运行实现电流平衡，0~50Hz频率同步，故障时“零秒”切换。山西某焦化集团改造后，年故障停机时间从12小时降至0，设备寿命延长20%，备件更换频率下降30%。6.4.3 除尘/通风系统：SB71防尘型+SB72柜挂两用型适配方案
煤化工现场粉尘浓度高、环境恶劣。SB71系列防尘变频器采用独立散热风道，主器件腔体和接线腔体均为密闭腔体，防护等级IP50，功率15kW~355kW，免工具拆卸进风口滤网便于现场清理。SB72系列柜挂两用型兼具柜式和壁挂安装模式，功率75kW~375kW，内置直流电抗器抑制谐波，四面进出线适配各种安装场合。公用工程环节的解决方案体现了希望森兰“差异化解决特定痛点”的产品思路。VFPS软起+SVG一体化将传统需两套设备才能解决的问题合并为“一机多用”，不仅降低了设备投资，更减少了占地面积和协调复杂度，这对空间紧张的煤化工现场具有显著实用价值。输煤皮带DMHR方案将煤气化关键工序验证过的双机热冗余技术下沉至辅助环节，以零故障停机的可靠性保障原料供应连续性。SB71/SB72防尘系列则直接针对煤化工多粉尘环境的物理特性进行了防护设计，IP50等级可有效阻挡煤粉侵入，延长设备在恶劣工况下的使用寿命。6.5 智能运维解决方案
6.5.1 物联网远程监控平台：Web/App实时监测、AI智能诊断
煤化工装置通常位于偏远地区，现场运维成本高。希望森兰智慧物联网平台通过Web浏览器和手机App实现实时状态监控、历史数据查询、故障报警推送等功能。核心功能包括：集成示波器功能实时显示波形；故障录波功能自动记录故障波形；三段式保护功能涵盖欠压、过压、过载、欠载、功率等多维度预警和保护。平台搭载AI智能诊断算法，实时在线诊断运行状态，发现异常时提前报警。6.5.2 全品牌焕新改造服务：保留柜体、替换模块、一周交付
大型煤化工央企历史上大量配置了进口品牌变频器，面临器件老化、原厂服务断供、备件停产等痛点。希望森兰全品牌焕新改造服务已完成罗宾康、利德华福、安川等数十个品牌改造，标准化设计使单台设备现场施工周期仅一周左右，搭载独有功率单元双旁路技术，可实现不改动原有柜体结构的无损升级。6.5.3 预测性维护：电容寿命监测、故障录波、健康度评分
希望森兰在设备层面和云端平台两个层面构建了预测性维护体系。设备层面，电容寿命计算自诊断功能为独有专利设计，可直观监测电容及预估寿命；多温度场综合保护测控技术在高压线圈、铁芯、变压器进出风口、二次侧绕组及环境温度等多维度部署传感器；核心元器件寿命监测内置健康度评分智能算法。云端搭载AI智能判断算法，对温度数据进行深度分析，精准识别潜在异常趋势。该体系目标是将传统“故障后维修”转变为“故障前预警”模式，预计非计划停机时间降低60%以上，全生命周期运维成本降低约25%。7. 希望森兰典型应用案例
煤化工及关联行业的设备运行工况具有高温、高压、高粉尘、连续运行等显著特征，对变频驱动系统的可靠性、响应速度及节能效率提出了严苛要求。本章选取希望森兰在焦化、LNG、热电、煤化工公用工程等领域的五个代表性项目，从项目背景、方案配置到应用效果进行系统梳理，以验证第6章所述技术方案在真实工业场景中的适配性与价值兑现能力。五个案例涵盖功率等级从500kW到20MW，涉及双机热冗余、超大功率驱动、变频软起+无功补偿等核心技术路线，可为同类项目的方案选型提供参考依据。7.1 案例一：山东盛阳集团焦化厂煤气鼓风机双机热冗余项目
7.1.1 项目背景
煤气鼓风机是焦化系统中承担煤气输送任务的核心动设备，其运行连续性直接决定焦炉加热制度的稳定性。山东某焦化厂配置3台煤气鼓风机，采用“两用一备”共母管运行方式。改造前系统采用液阻软启动，存在两大突出问题：主备切换时风量剧变、焦炉加热制度失衡，且电机直接启动冲击电流达额定电流5-7倍，对电网造成显著冲击。煤气鼓风机非计划停机一次即可造成焦化炉隔热材料受损、炉内结焦，引发重大经济损失。7.1.2 方案配置
针对上述痛点，希望森兰为该项目配置了两台SBH-100-1500T2型高压变频器，并配套一台专用协调柜，构成双机热冗余（DMHR, Dual-Machine Hot Redundancy）系统。该方案的核心技术特征包括：（1）微秒级双向自由切换。双机热冗余系统通过高速光纤通信模块实现两台变频器之间的实时数据同步，正常运行时一台设备拥有控制权，另一台处于热备监视状态。当主控设备发生故障或需要维护时，热备设备可在500μs内无缝接管控制权，实测切换时间约为170μs。切换过程采用动态同步调节算法，实时补偿负载差异，实现±2%的负荷平衡精度，负载端无转速波动、无风量波动。（2）协调控制系统。协调柜内置高速通讯模块，数据传输速率高、抗电磁干扰能力强，确保两台变频器在共母管运行时的频率、相位、输出电压实时同步。（3）飞车启动功能。系统支持无需等待电机完全停机即可直接启动，进一步缩短故障恢复时间，降低因停机导致的生产损失。7.1.3 应用效果
该项目自2016年投运以来，双机热冗余系统实际表现达到设计预期，切换过程平滑无冲击、负载端无波动，属国内首创。系统综合节电率达到38%，2024年12月荣获“2024年智慧绿色创新案例”奖。该案例验证了国产高压变频器在关键风机“零停机”场景下的技术可行性，为煤化工煤气化装置引风机、送风机等关键设备的冗余配置提供了可复制的工程范式。7.2 案例二：内蒙古某能源公司焦炉煤气制LNG项目（20MW级）
7.2.1 项目背景
焦炉煤气综合利用制LNG是焦化行业绿色低碳转型的关键路径。该项目为内蒙古某能源公司“15万吨/年焦炉煤气综合利用制LNG技术改造项目”，通过对焦炉煤气净化、甲烷合成与深度液化，将工业副产气转化为清洁能源LNG。项目核心动力设备冷剂压缩机驱动功率达20MW级别，此前该功率段长期被ABB、西门子、TMEIC等进口品牌垄断，国产化率极低。7.2.2 方案配置
希望森兰为该项目提供Hope2000系列20MW超大功率高压变频器，作为冷剂压缩机的核心驱动装置。该系统的关键技术配置如下：（1）“高-高”拓扑结构与单元串联多电平技术。采用多电平单元串联拓扑，输出电压波形逼近正弦波，总谐波失真（THD）低于3%，无需额外配置输出滤波器，对电网侧谐波污染极低。（2）整机效率>97%。从输入变压器到逆变器输出，含移相变压器的整体系统效率超过97%，输入功率因数在20%以上负载时高于0.96。（3）矢量控制与一键自学习。内置高性能矢量控制算法，低频转矩大，满足冷剂压缩机重载启动需求；一键自学习功能可自动匹配电机电气参数，缩短调试周期。（4）远程监控与预测性维护。系统接入希望森兰物联网远程监控平台，支持Web端与App端实时状态查看、历史数据分析、AI智能故障预警，有效降低非计划停机风险。7.2.3 应用效果
该20MW变频器于2025年成功投运，整机效率稳定在97%以上，预期节电率20%-30%。该项目标志着希望森兰在20MW功率等级已形成标准化交付能力，而公司目前已具备80MW-160MW级研发设计能力。焦炉煤气制LNG将产业链从“焦炭生产”延伸至“清洁能源输出”，核心动力装备国产化替代降低了投资成本，保障了供应链安全。7.3 案例三：新疆希铝新铝电厂350MW机组一次风机变频改造
7.3.1 项目背景
新疆东方希望有色金属有限公司新铝电厂位于新疆昌吉州五彩湾工业园，为大型铝电一体化项目配套自备电厂。原系统一次风机采用定速运行+入口风门调节方式，低负荷时段大量电能消耗于风门节流损失。该项目属于大型煤化工配套电力项目中典型的风机类负载节能改造场景。7.3.2 方案配置
经过多轮技术评估与产品对比，新疆希铝最终选用希望森兰SBH系列高压变频器，共计4套，型号规格为SBH-060-2000，分别驱动1#、2#机组的4台一次风机。电机参数为1800kW/6kV离心式通风机。SBH-060-2000采用单元串联多电平拓扑，适配6kV异步电动机，具备高性能矢量控制（0-50Hz连续可调）、完善的保护功能（过流、过压、欠压、电机温度保护等），SVPWM调制方式可降低转矩脉动，运行噪音较改造前降低约40%。7.3.3 应用效果
4台设备于2015年1月完成全部安装就位，一次性调试成功，并于2015年3月正式投入运行。实际运行数据验证了变频改造的节能效果：该案例中，锅炉负荷70%时节电率达到43%，负荷80%时节电率33%，体现了风机类平方转矩负载在低负荷区段变频调速的显著节能优势——风机功率与转速的三次方成正比，负荷越低，节能空间越大。系统整体效率超过97%，功率因数高于0.96。该项目自2015年投运至今已超过十年，设备长期运行稳定性得到了充分验证，为希望森兰在大西北高海拔、温差大、风沙多的严苛环境下产品的可靠性提供了有力佐证。7.4 案例四：陕西某能源公司LNG项目VFPS变频软起+无功补偿
7.4.1 项目背景
该项目位于宁夏盐池县长庆油田苏里格气田区域，为年产22.8万吨液化天然气项目，采用混合冷剂制冷（MRC, Mixed Refrigerant Cycle）工艺。项目投产初期面临双重电能质量挑战：大功率电机直接启动产生冲击电流扰动厂内电网，多台冷剂压缩机投运后大量感性负载导致功率因数降至0.65以下，不满足电网考核要求。传统方案需分别配置软启动装置和SVG两套设备，投资高、占地大。7.4.2 方案配置
希望森兰针对上述需求，提供了一台VFPS-100-7000变频软起及无功补偿一体化装置，实现“一拖二”电机软起动及无功补偿双重功能。该方案的核心技术特征包括：（1）一机多用：变频软起+SVG一体化。同一套装置可在两种工作模式下灵活切换：变频软起模式下，通过变频驱动将电机平滑加速至额定转速，再无缝切换至工频运行；SVG模式下，装置作为静止无功发生器运行，实时补偿电网无功功率。（2）变频切工频无冲击切换。内置锁相功能（Phase-Locked Loop），实时跟踪电网电压的幅值、频率和相位，确保变频切工频瞬间的电压差、频率差、相位差均处于安全范围内，切换过程无冲击电流。（3）一键启动与全自动控制。系统支持一键启动功能，软起动过程全自动完成，无需人工干预，大幅降低操作复杂度。7.4.3 应用效果

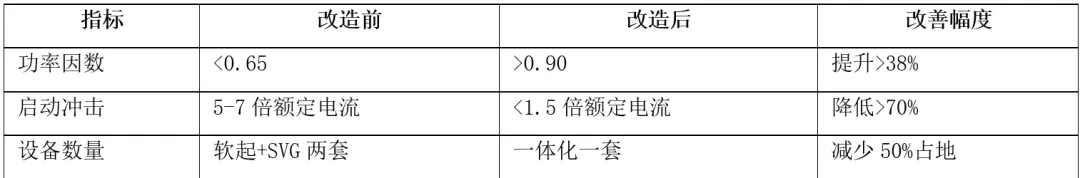

VFPS-100-7000装置投运后，两项核心指标均达到设计预期：其一，变频软起过程实现了大电机零冲击启动，启动电流被限制在额定电流的1.5倍以内，消除了对厂内电网的冲击；其二，SVG模式下装置响应速度快，可在很短时间内将功率因数从低于0.65补偿至0.9以上，且补偿精度高，能够根据母线功率因数自动调整输出。VFPS一体化方案的价值在于以一套设备替代传统的“软起+SVG”两套系统，既降低了初期投资，又减少了设备占地面积和维护工作量。对于煤化工企业而言，厂内电网普遍存在大功率电机启动冲击和功率因数偏低的双重问题，VFPS方案提供了一种“一举两得”的解决路径。该项目的成功实施也为大型低温装备的国产化提供了配套支持，打破了国外品牌在LNG成套装备领域的技术壁垒。7.5 案例五：宁夏天利丰40万吨/年LNG联产高纯氦气项目
7.5.1 项目背景
宁夏天利丰能源利用有限公司40万吨/年LNG联产100万立方米高纯氦气（99.999%）项目位于宁夏，总投资6.8亿元。该项目是国内规模最大的单列LNG联产高纯氦气一体化项目。氦气作为航空航天、核磁共振、半导体制造等领域的战略性资源，我国长期依赖进口，对外依存度超过95%，从天然气中提取高纯氦气是突破“卡脖子”困境的关键路径。项目核心工艺中冷剂压缩机和BOG（Boil-Off Gas，蒸发气）压缩机的驱动系统对能耗和运行稳定性具有决定性影响。7.5.2 方案配置
希望森兰为该项目提供了10kV高-高电压源型变频装置（定制化方案），并采用高压同步并网无扰投切技术。该技术的关键在于实现变频驱动至工频电网的完全无扰动切换：在电机由变频器加速至接近额定转速后，系统通过精确的锁相控制，确保变频器输出电压与电网电压在幅值、频率、相位、相序四个维度完全一致，切换瞬间电机端电压跌落小于2%，切换过程无电流冲击、无机械转矩脉动。7.5.3 应用效果
该项目已顺利投入运行，实现了多个层面的突破。在产能规模上，该项目为同类项目中最大的单条生产线，年处理天然气能力达40万吨，联产99.999%高纯氦气100万立方米。在能耗水平上，项目整体能耗较同行业平均水平低约15%，变频驱动系统的效率优化和精确控制对此作出了重要贡献。在战略价值上，该项目通过从国产天然气中提取高纯氦气，有效缓解了我国战略性氦资源对外高度依赖的局面。希望森兰高压同步并网无扰投切技术在该项目中的成功应用，验证了国产超大功率变频装备在LNG深度液化及稀有气体提取等高端工艺环节的技术可靠性，为后续同类项目的装备国产化替代提供了工程范例。7.6 案例综合分析

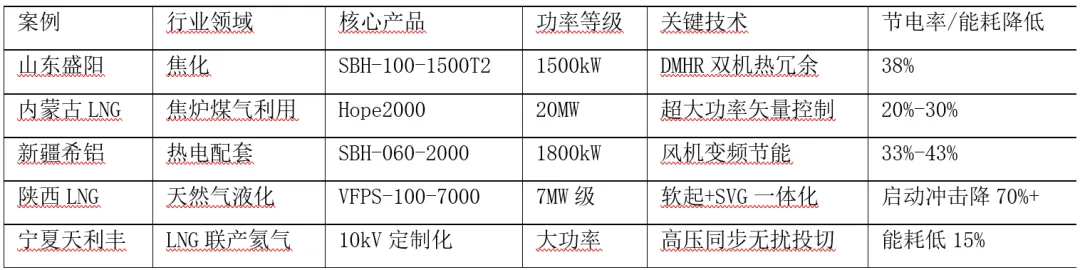

为直观对比五个案例的节能效果与技术特征，下图汇总了各项目的关键指标。从图7-1可以观察到三个结构性特征：第一，风机类负载（案例一38%、案例三43%）节电率显著高于压缩机类（案例二约25%、案例五约15%），因为风机属平方转矩负载，轴功率与转速三次方成正比，中低负荷区段节能空间更大。第二，五个项目整机效率均达97%以上，其中VFPS一体化装置（案例四）综合效率达98%以上。第三，五个案例横跨0.5MW至20MW功率区间，体现了希望森兰产品矩阵的全功率段覆盖能力。上表系统对比了五个案例的核心参数。从技术路线看，案例一突出DMHR双机热冗余“可靠性优先”方案，适用于关键风机不允许停机场景；案例二展示20MW级标准化交付能力，填补国产变频器在焦炉煤气制LNG领域的空白；案例三验证风机类负载节能改造的可观收益；案例四以“一机两用”一体化设计解决启动冲击与电能质量双重难题；案例五通过定制化方案切入LNG联产稀有气体高端应用。五个案例共同勾勒出希望森兰从500kW到20MW、从通用型到定制化、从单一变频到多功能一体化的完整解决方案矩阵。声明：本号不生产知识，只做知识的搬运工，欢迎点赞、转发、推荐、交流。微信号：13811966736.
