一、溅射靶材概况

（一）薄膜制备技术

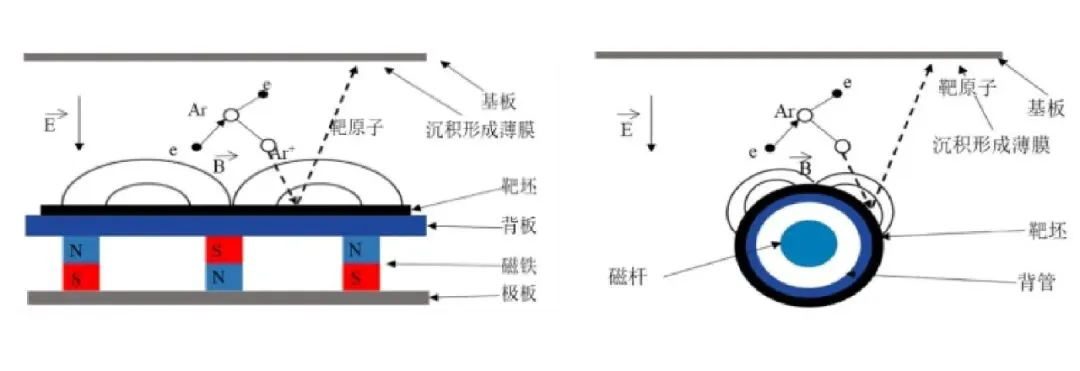

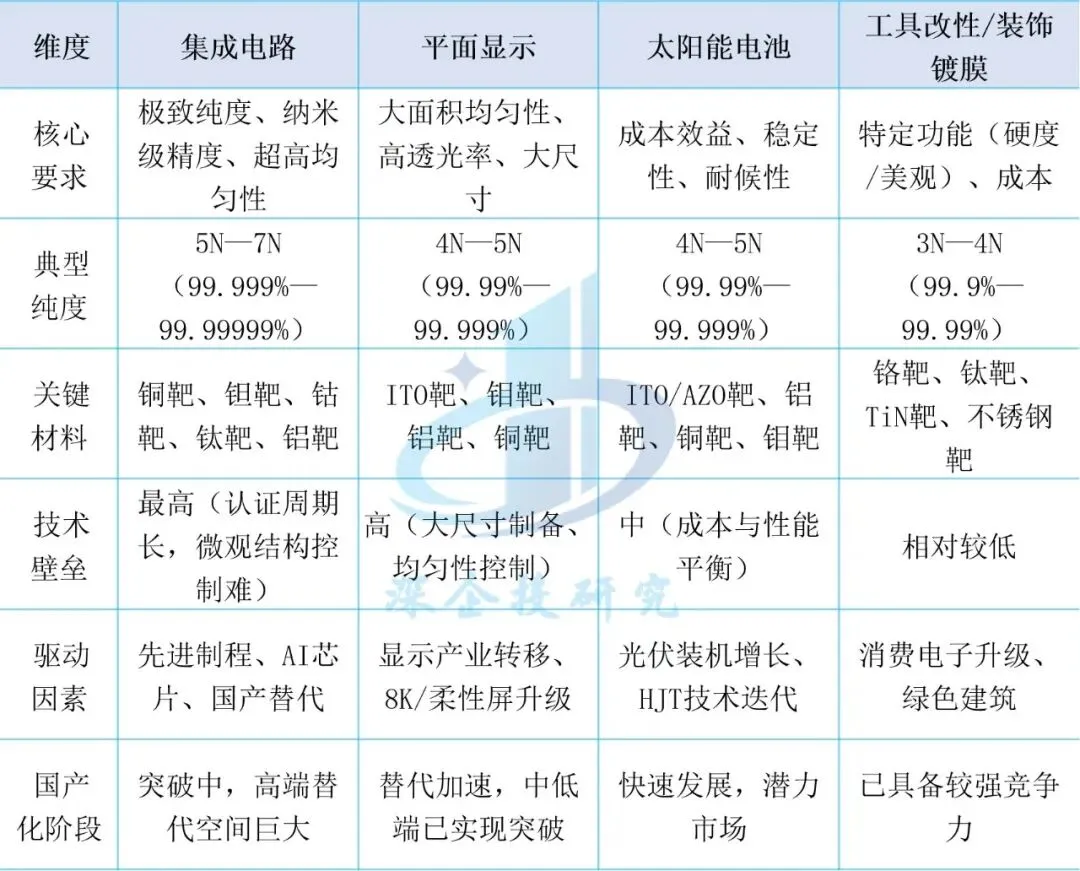

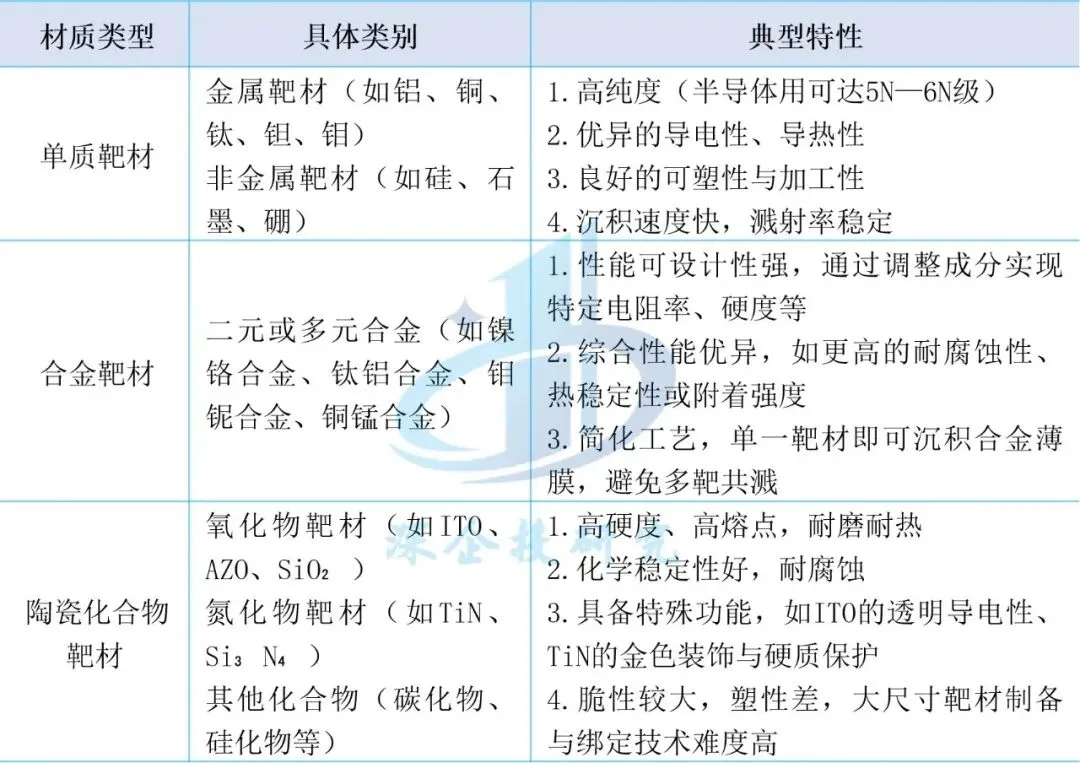

（三）应用领域

溅射靶材作为物理气相沉积（PVD）技术的核心材料，其应用已深度渗透到现代高科技产业的各个关键环节。从追求极致精密的半导体芯片，到实现超大尺寸显示的平板面板，再到致力于绿色能源的太阳能电池，以及信息存储、工具改性和日常装饰等领域，溅射靶材通过制备各种功能性薄膜，成为支撑电子信息产业和先进制造业发展的“隐形基石”。根据Valuates Reports数据，2024年全球溅射靶材最大的需求来源为半导体领域，其次是平板显示。

——半导体集成电路

溅射靶材主要用于半导体晶圆制造与芯片封装环节，其技术演进与品类发展紧密跟随芯片制程的迭代步伐。

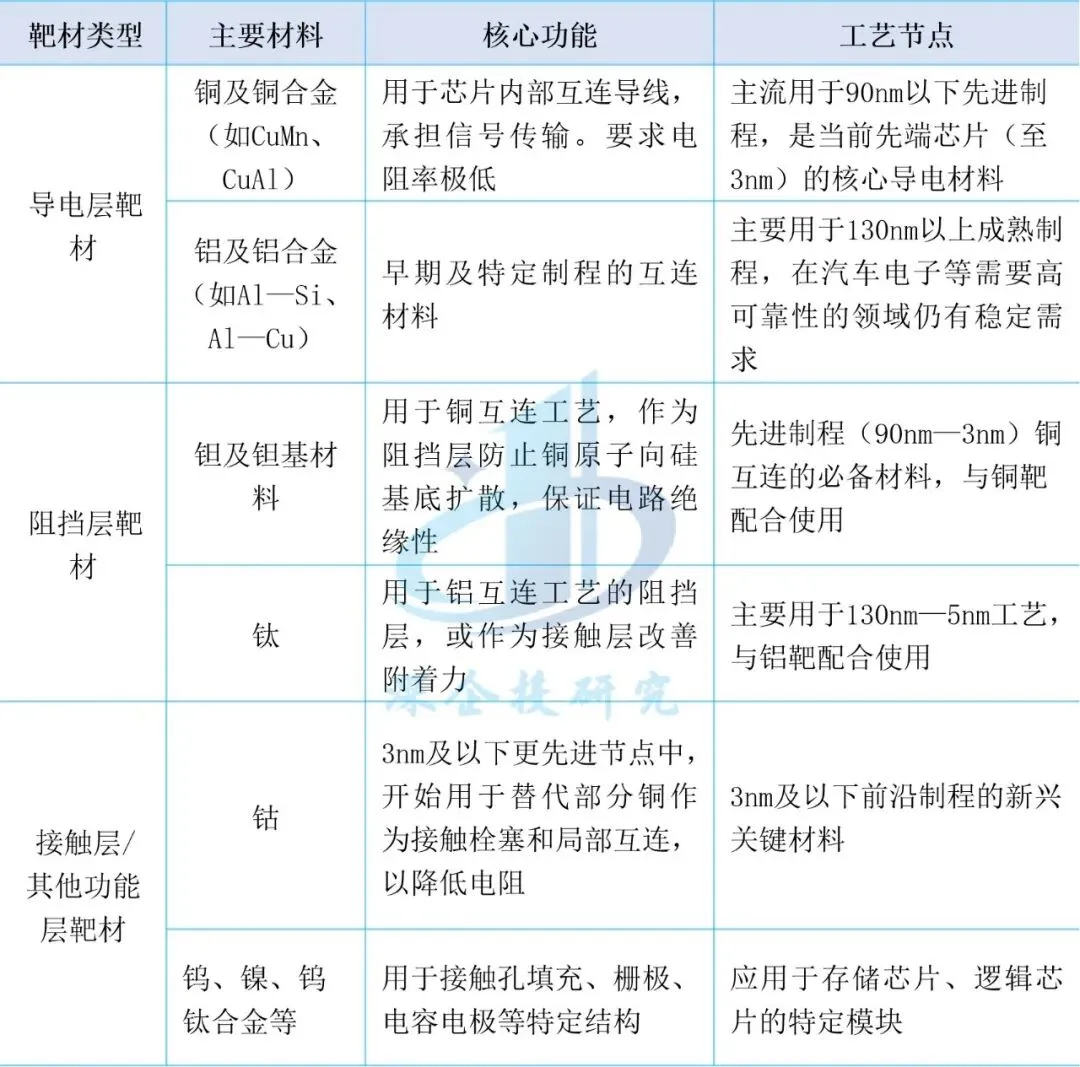

半导体溅射靶材以金属靶材为主。在半导体制造领域，溅射靶材主要承担着形成导电层、阻挡层及接触层等关键薄膜的功能，主要靶材材料包括铜及铜合金、铝及铝合金、钽、钴、钛等。其中，以铜及铜合金为代表的导电层靶材已成为90纳米以下先进制程互连布线的主流选择，而钽靶则作为与之配套的阻挡层材料，共同构成了现代芯片金属化的基础架构；在更前沿的3纳米及以下节点，钴靶开始崭露头角，部分替代铜用于接触栓塞，以应对极微尺寸下的电阻挑战。与此同时，铝靶、钛靶等在成熟制程及特定应用场景中仍保有稳定的市场需求。

半导体领域是技术要求最高的应用领域。半导体制造对溅射靶材的性能要求极为严苛，形成了一套完整且高标准的技术参数体系。纯度是其中最核心的指标，通常要求达到99.9995%甚至99.9999%以上，以确保薄膜电学性能的稳定并避免杂质引入的缺陷。在微观结构层面，靶材需要具备细小且均匀的晶粒组织，晶粒尺寸通常需控制在50微米以下，同时还需对晶粒的择优取向进行精密调控，以保证溅射过程的稳定性和薄膜厚度的均匀性。此外，靶材必须具备极高的致密度，以最大限度地减少内部孔隙，防止在溅射过程中产生颗粒污染。随着晶圆尺寸向12英寸迈进，靶材的尺寸也随之增大，这对大尺寸靶材的宏观均匀性、尺寸精度及表面质量提出了前所未有的挑战。满足这些苛刻的技术要求，并通过芯片制造商长达数年的严格认证，构成了进入该领域的极高壁垒。

半导体溅射靶材国产替代进程加速。我国半导体溅射靶材产业经过多年技术攻关与产业化积累，已实现从无到有的突破，以江丰电子、有研新材等为代表的龙头企业，其产品在纯度、微观组织控制等关键指标上已达到国际先进水平，并成功进入台积电、中芯国际、SK海力士等全球主流芯片制造商的供应链体系，在全球市场中占据了重要一席之地。然而，与日本的JX金属、美国的霍尼韦尔等国际巨头相比，我国半导体溅射靶材产业在部分前沿材料体系（如3纳米以下节点所需的超高纯钴靶）、超大尺寸靶材的极致均匀性控制以及从上游高纯金属到靶材制造的全产业链垂直整合深度上，仍存在一定差距。当前，在半导体产业链自主可控的国家战略驱动下，国产替代正迎来历史性机遇。替代空间不仅存在于持续扩大的成熟制程产能所带来的存量市场，更在于伴随国内先进制程产线建设与爬坡，以及AI芯片、HBM存储等新兴需求爆发而快速增长的先进制程靶材增量市场。国内企业凭借快速响应、服务配套和成本优势，正从“并跑”向部分领域的“领跑”迈进，国产化率有望从当前约30%的水平向更高目标加速提升。

——平板显示

溅射靶材在平板显示领域应用广泛。平板显示溅射靶材主要包括ITO靶材、钼靶材、铝靶材、铜靶材及银合金靶材等。溅射靶材在平板显示领域应用范围宽泛，几乎所有类型的平面显示器件，包括TFT-LCD、AMOLED、Mini LED以及Micro LED，其制造过程均需大量使用溅射靶材来制备透明导电膜、金属电极、阻挡层与反射层等功能薄膜。电视、电脑、智能手机、车载显示屏等终端产品的分辨率、亮度、色彩饱和度、透光率及响应速度等核心性能指标，均与溅射薄膜的质量直接相关。

技术要求偏重大尺寸下的均匀性。相较于半导体领域对纯度的极致追求，该领域更关注大尺寸靶材的均匀性、平整度及绑定焊合率。随着面板生产线从G6、G8.5世代向G10.5乃至G11世代迈进，靶材的物理尺寸经历了革命性的增长。G10.5代线所使用的ITO靶材长度已超过3米，单支重量超过200公斤，这对靶材的制备、加工、运输以及最终的绑定焊接工艺均构成了前所未有的技术挑战。大尺寸靶材必须确保在数平方米的溅射区域内，薄膜厚度均匀性偏差控制在±0.5%以内，任何微小的平整度缺陷或内部应力不均都可能导致整批次面板产品良率下降。

我国企业已参与全球高端市场的竞争。我国平板显示用溅射靶材产业已实现从技术引进到自主创新的跨越式发展，在主流的大尺寸ITO靶材及金属电极靶材领域建立了完整的国产化供应体系，不仅能够全面满足国内各世代面板产线的生产需求，更凭借稳定的产品性能与综合成本优势，成为支撑全球最大显示面板制造基地的核心材料保障。相较于国际领先企业，国内产业的优势集中体现在对下游客户快速迭代需求的敏捷响应、完善的本地化服务以及显著的供应链效率上；然而，在面向下一代柔性显示、超高分辨率面板的尖端靶材材料体系开发、基础工艺的长期数据积累与全球市场品牌影响力方面，仍存在进一步提升的空间。当前，产业发展已进入从规模扩张向技术引领转型的关键时期，正稳步从实现国产化替代迈向参与全球高端市场竞争的新阶段。

——太阳能电池

太阳能电池领域是溅射靶材应用极具潜力的新兴市场。在该领域，溅射靶材主要用于制备薄膜太阳能电池的背电极，以及HJT异质结电池中的透明导电薄膜。随着全球能源转型的加速，太阳能电池用溅射靶材市场迎来广阔的增长空间。一方面，异质结电池凭借其高效率潜力，产业化进程正在提速，带动了对应高端靶材市场的快速放量。另一方面，钙钛矿电池作为最具前景的下一代技术，其产业化突破将为靶材行业开辟一个全新的且可能规模巨大的增量市场。据行业预测，至2029年，中国太阳能电池用靶材市场规模有望达到数百亿元，年复合增长率保持可观水平。

太阳能电池对靶材的性能要求兼具通用性与特殊性。相比半导体和显示领域，光伏应用对靶材纯度的要求相对宽松，通常维持在4N至6N之间，但更看重成本效益、大面积镀膜的长期稳定性及耐候性。光伏靶材的性能要求兼具通用性与特殊性：通用性在于必须严格把控材料纯度、成分均匀性及镀膜稳定性，以保障大规模生产的良率与一致性；特殊性则源于产业对度电成本的极致追求，要求靶材在满足光电性能的同时具备极高的性价比与可靠性。例如，异质结电池特别关注载流子迁移率及低温成膜质量，而钙钛矿电池则面临界面兼容性与大面积制备均匀性的独特挑战。

——其他重要领域

除上述三大核心应用领域外，溅射靶材在多个特色细分市场中也扮演着不可或缺的角色，这些领域虽然总体规模不及半导体、显示和光伏，但对靶材的功能特性提出了高度专业化、定制化的要求，构成了完整的产业生态。

信息存储领域，主要应用磁性溅射靶材，如钴基合金靶、铂基合金靶、铬靶等，用于制备硬盘、光盘等磁记录介质的数据存储层。该领域对靶材的磁性能，包括磁晶各向异性、矫顽力、剩磁比等参数的精确控制要求极高，直接决定了数据存储密度和读写稳定性。随着数据存储需求向更高密度发展，对高性能磁性靶材的需求持续存在。

工具改性领域，主要使用氮化钛、氮化铬、碳化钨等硬质陶瓷或金属陶瓷靶材，通过物理气相沉积在切削工具、模具的表面形成硬化涂层。此类涂层能极大提升工具的硬度、耐磨性、耐腐蚀性和使用寿命。该领域对靶材所形成涂层的硬度、结合强度及高温稳定性有严苛要求，例如TiN涂层的硬度需达到2000—2500HV。

装饰与节能玻璃领域，是溅射靶材的传统重要应用市场。在建筑玻璃和汽车玻璃上，通过溅射镀膜制备低辐射镀膜、增透膜、防眩光膜以及各种装饰性色彩膜层。低辐射镀膜主要使用银靶、钛靶、氮化硅靶等，要求薄膜具备高透光率和高红外反射率，以达到节能保温效果。装饰镀膜则广泛使用钛、锆、铬等金属靶材，通过反应溅射生成氮化钛等化合物，呈现金色、黑色等多种色泽。该领域国内市场已基本实现国产化，国产化率超过70%，但在最高端的Low-E镀膜用高纯银靶等产品上仍有一定进口依赖。

此外，溅射靶材在精密光学器件镀膜、各类传感器功能层制备、航空航天器表面防护与功能化处理等高端工业领域也有广泛应用。这些领域通常对靶材的特定物理化学性能，如特定波段的光学常数、特定的电学或敏感特性、极端环境下的耐高温耐腐蚀性能等，提出极其严苛和定制化的要求，虽然单品需求量不大，但技术附加值极高。

二、行业规模

近年来，在全球技术迭代、产业转移及国产化替代等多重因素驱动下，全球及中国溅射靶材市场均呈现出稳健增长的态势，未来发展空间广阔。

全球溅射靶材及材料市场规模持续扩张。据权威市场研究机构Valuates Reports发布的《Global Sputtering Target Material Market Research Report 2026》（2026年全球溅射靶材材料市场研究报告），2025年全球溅射靶材材料市场规模达到53.97亿美元，预计到2031年将增长至82.83亿美元，期间复合年增长率（CAGR）为7.4%。从材料类型看，金属靶材材料是全球最大的细分品类，市场份额超过60%，主要应用于半导体、显示面板和太阳能电池领域。北美是全球溅射靶材材料最大的市场，份额超过35%；其次是欧洲和日本，两者合计市场份额超过40%。根据总部位于意大利的‌Research Nester报告，2025年全球溅射靶材市场规模超过64.2亿美元，预计到2035年将超过77.5亿美元。

半导体溅射靶材呈现强劲的增长态势。根据世界半导体贸易统计组织（WSTS）在2025年底发布的修正报告，得益于人工智能（AI）、高性能计算和数据中心基础设施建设的强劲需求，推动了逻辑芯片和存储芯片的大幅复苏，2025年全球半导体市场规模约为 7720亿美元，同比增长约22%；报告同时预测AI带来的结构性增长将打破半导体传统周期规律，2026年市场规模将达到9750亿美元，预计同比增长26.3%。在半导体市场高度景气的带动下，包括溅射靶材在内的半导体材料市场也出现快速增长，根据国际半导体产业协会（SEMI）发布的《年终半导体材料市场报告》，2025年全球半导体材料市场实现强劲反弹，规模达到760亿美元，较2024年增长12.5%；超过2022年创下的698亿美元的历史纪录，标志着半导体材料市场正式进入新的增长周期。另外根据SEMI与TECHCET联合发布的报告，溅射靶材是半导体材料中增长最快的细分领域之一，2025年市场规模预计在22-25亿美元，占半导体材料市场规模的3%左右。又根据Valuates Reports《Global Semiconductor Sputtering Targets Market Research Report 2025》（2025年全球半导体溅射靶材市场报告），2024年全球半导体溅射靶材市场规模为21.93亿美元，预计到2031年达到34.58亿美元，年均增长率为6.8%。

平板显示溅射靶材仍占市场主导地位。根据江丰电子援引弗若斯特沙利文的数据，2024年全球显示面板溅射靶材市场规模为365亿元，预计到2027年增长至399亿元，市场相对平稳。对比半导体溅射靶材市场规模，平板显示溅射靶材仍占据全球溅射靶材市场的主导地位。聚焦中国市场，得益于全球显示面板产能持续向中国大陆转移以及国内高世代产线建设的推进，中国显示面板溅射靶材市场近年保持较快增速。进入2026年以来，随着半导体产业持续景气，半导体靶材在我国溅射靶材市场规模占比有望进一步提升。

三、产业链分析

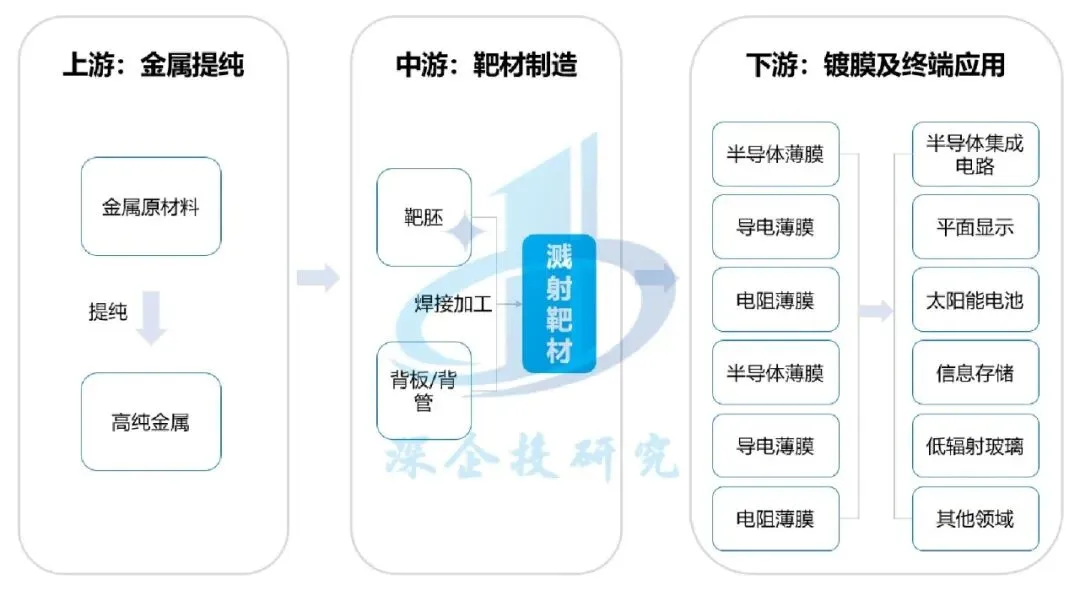

溅射靶材产业链是一条技术密集、环节协同性强的材料加工与制造链条，其完整性与技术水平直接决定了终端产品的性能与可靠性。产业链主要可分为上游原材料供应、中游靶材制造与绑定、下游溅射镀膜及终端应用等核心环节。

上游环节：金属材料提纯。为整个产业链提供基础性的高纯度金属及化合物材料，其核心任务是实现从工业级原料到电子级甚至半导体级纯度的跨越。该环节的技术门槛极高，涉及铝、铜、钽、钛、钨、钼等关键金属材料的高纯化提纯。上游原材料的纯度、晶粒均匀性和杂质含量等指标，直接构成了中游靶材产品性能的上限，两者之间存在紧密的技术衔接关系。

中游环节：溅射靶材制造。核心制造环节，包括靶坯制备、活性金属焊接、精密加工等工艺流程。靶坯制备是溅射靶材制造的关键步骤，主要采用电子束蒸发、等离子体雾化等先进工艺。活性金属焊接则是将高纯度靶坯与金属背板通过高温高压或电子束焊接等技术结合的过程，对界面结合强度与晶粒尺寸均匀性要求极高。精密加工则涉及对靶材的切割、研磨、抛光等后续处理，以满足不同应用领域对靶材尺寸、厚度均匀性等参数的要求。

下游环节：镀膜及终端应用。溅射靶材的应用领域，主要包括半导体集成电路、显示面板、光伏电池、信息存储、工具改性及装饰节能等领域。下游应用企业对靶材的需求结构各异，对性能参数要求也存在明显差异。

四、高纯金属原材料市场格局

全球溅射靶材上游高纯金属原材料供应格局呈现高度集中与专业分工并存的特点。从产业链角色看，主要可分为两类企业：一类是具备“矿石/废料回收—精炼提纯—靶材制造”全链条垂直整合能力的综合型巨头，其业务贯穿价值链多个环节，对关键资源掌控力强。日本JX日矿金属、美国霍尼韦尔、日本东曹以及德国普莱克斯等国际巨头均属于该类型；在国内，江丰电子和有研亿金等也已构建起完整的垂直产业链，有效保障了高纯金属原材料的供应。另一类则是专注于特定金属（如高纯铝、钛、钽、铜等）冶炼与提纯的专业供应商，它们凭借在细分领域的技术深度与成本控制能力，为下游靶材制造商提供核心原料。

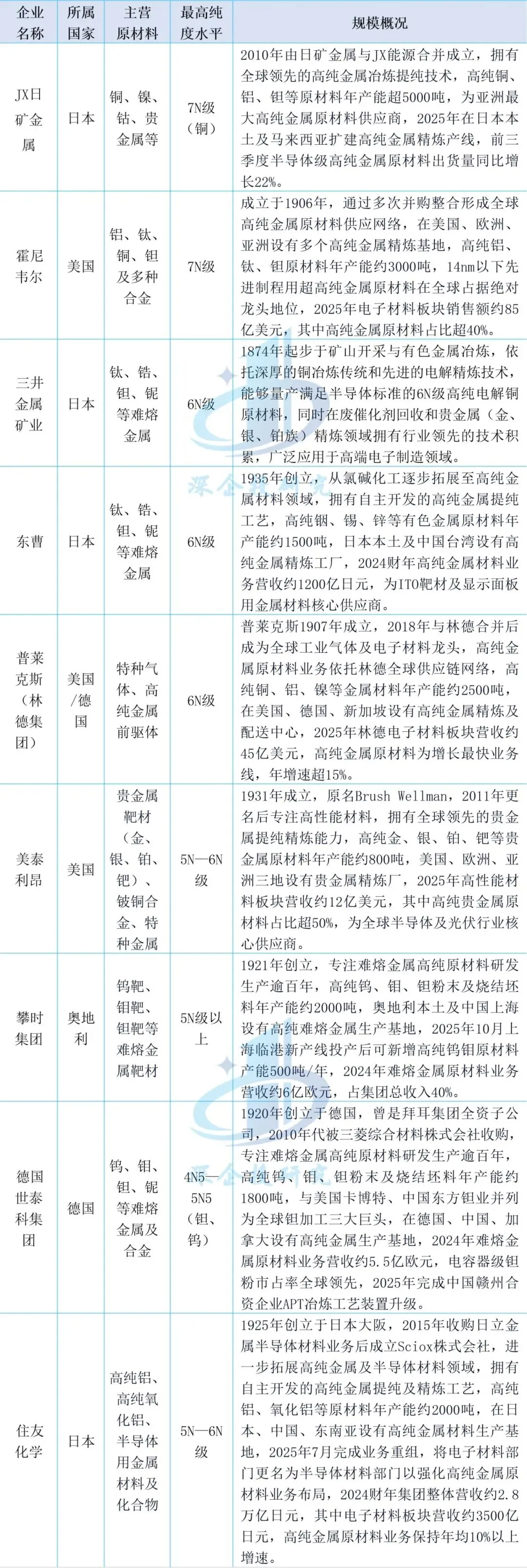

（一）国外主要企业

全球高纯金属原材料市场呈现出寡头垄断与新兴力量并存的竞争格局，重点企业凭借各自的技术积累与资源优势在不同细分领域展开角逐。国际市场上，跨国巨头凭借长期的技术积淀、完善的专利布局和严格的工艺控制，在全球半导体级高纯金属市场占据主导地位。其中，JX日矿金属作为全球最大的半导体靶材供应商，在高纯铜、钽等关键材料领域拥有深厚的技术壁垒；霍尼韦尔在铜靶原材料方面优势显著；东曹全面布局钛、铝等材料；而普莱克斯则在特种气体和靶材原材料领域提供综合解决方案。

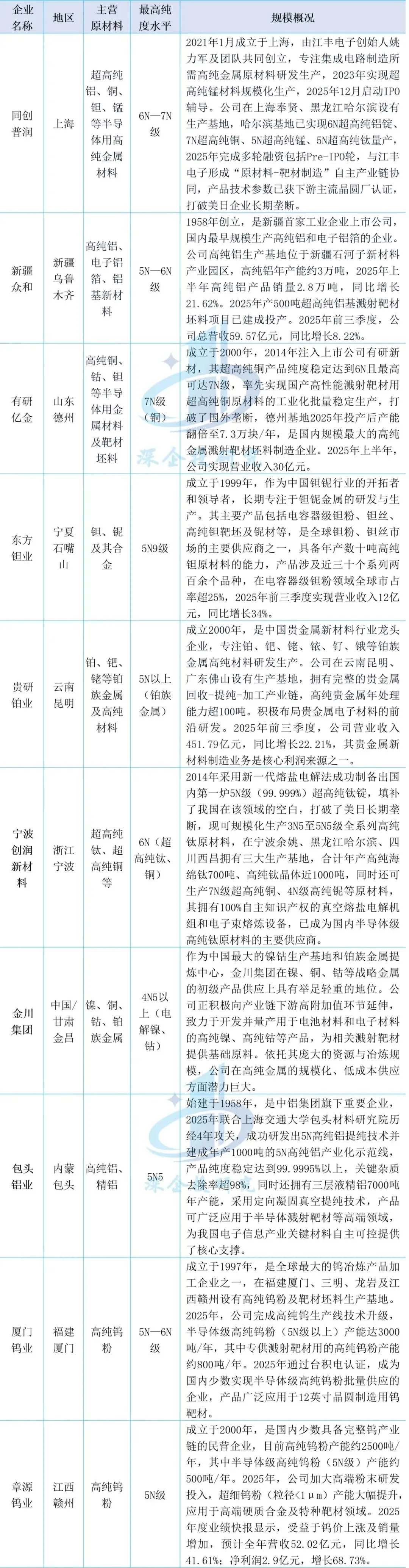

（二）国内主要企业

中国企业在政策支持与市场需求的双重驱动下，实现了高纯金属制备领域的重大突破，逐步构建起自主可控的原材料供应体系。有研亿金已成功量产6N级和7N级超高纯铜，成为国际上少数掌握该技术的企业之一，为国产高端靶材提供了关键支撑；新疆众和在超高纯铝领域实现了5N5级基材的稳定批量供应；宁夏东方钽业突破了高端钽靶坯的技术壁垒；金川集团依托矿产资源，在高纯镍、钴等贵金属制备上形成独特优势。此外，厦门钨业、章源钨业在5N级高纯钨粉体，以及宁波创润在高纯钛、锆等稀有金属提纯方面的持续投入，共同构成了国内较为完整的高纯金属原材料供应链。

五、溅射靶材市场格局

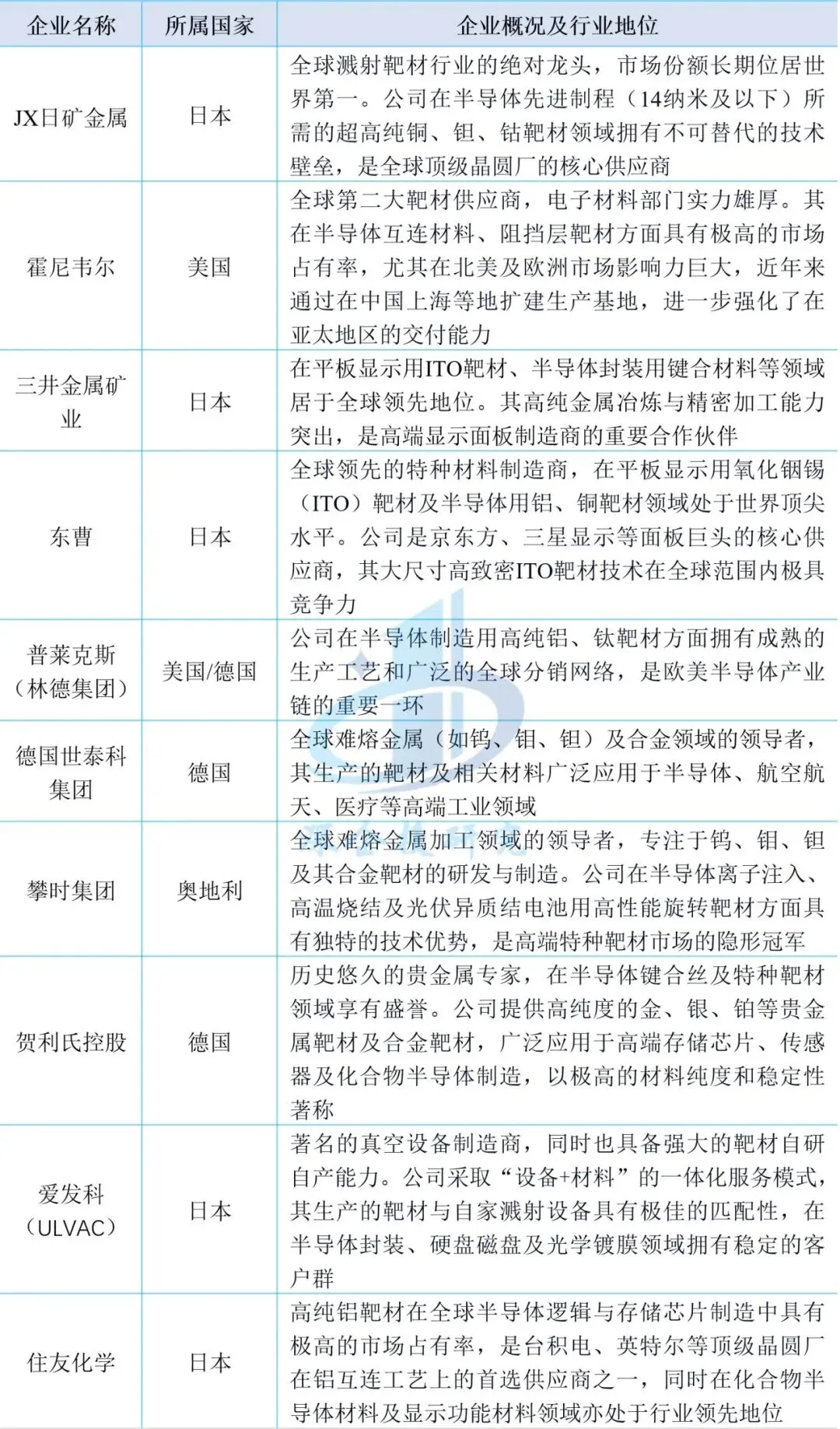

（一）国外主要企业

全球溅射靶材市场，特别是高端的半导体靶材领域，呈现出高度集中的寡头垄断特征。以日本JX日矿金属、美国霍尼韦尔、日本东曹和美国普莱克斯为代表的企业集团，凭借其在关键材料技术、生产工艺专利以及全球客户网络上的先发优势，构筑了极高的市场进入壁垒。历史数据显示，2017年这四家企业合计占据了全球溅射靶材市场约80%的份额，形成对核心供应渠道的实质性控制。其中，根据TECHCET的数据，2024年JX日矿金属在全球半导体靶材市场的占有率约为58%，连续多年稳居全球最大半导体靶材供应商的地位；霍尼韦尔在铜靶领域具备显著优势，其全球市占率约为30%；东曹在钛靶、铝靶等品类上竞争力突出，普莱克斯则在特种气体及配套靶材领域提供综合性解决方案。除上述四大巨头外，日本三井矿业、住友化学、德国世泰科、奥地利攀时等跨国企业，亦在其各自擅长的特定靶材细分领域占据了较为强势的市场地位。

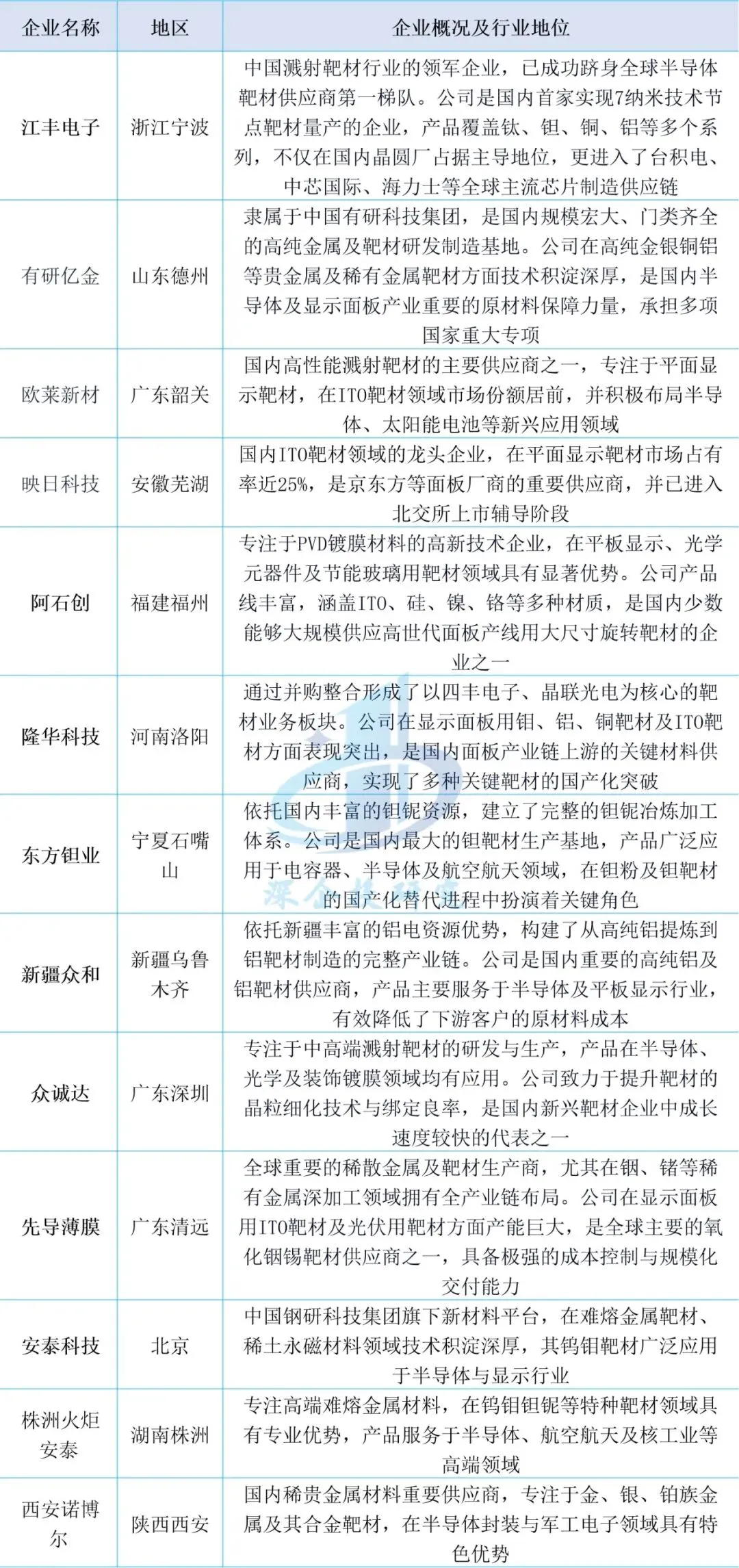

（二）国内主要企业

中国溅射靶材产业在国家战略引导和市场内生需求的双重推动下，正以前所未有的速度推进国产化替代进程。与全球寡头格局形成鲜明对比的是，国内高性能溅射靶材行业起步相对较晚，早期受制于技术、资金和人才的瓶颈，具有规模化生产能力和强劲研发实力的厂商数量有限。然而，伴随全球半导体产业链的区域性调整与转移，以及国内下游半导体、显示面板产业的爆发式增长，以江丰电子、有研新材、隆华科技为代表的一批本土企业，通过持续的高强度研发投入和技术攻关，逐步掌握了高性能溅射靶材研发及生产的核心工艺，成功切入国内外知名半导体及面板制造企业的供应链体系。其中江丰电子已经成为全球半导体溅射靶材龙头企业，根据日本富士经济报告，近年来公司在全球半导体靶材领域中市场占有率排名前列，市场占有率超过25%，仅次于JX日矿金属；映日科技专注于ITO靶材，是国内首批掌握大尺寸旋转靶制造技术的企业，在G8.5以上高世代线市场份额领先，被行业公认为ITO靶材龙头；欧莱新材则实现了从铜靶、铝靶到ITO靶的多元化产品布局，其G8.5旋转铜靶是国内首家通过客户验证的产品，凭借成本与服务优势，在显示面板头部客户中占据了重要份额；隆华科技旗下的晶联光电等在ITO靶材领域也拥有长期的技术积淀和稳定的客户群。
