2026年PCB行业技术趋势，一句话总结：AI算力+先进封装+高频高速+高密度+绿色智能五大主线并行，高端化、精密化、集成化、国产化全面提速 。

一、AI算力驱动：高层数+高频高速成主流

- 层数激增：AI服务器PCB从传统8–12层→20–40层，高端GPU板达70层+（如GB200/300）。

- 线宽/线距微缩：主流20–30μm，高端突破10μm；激光钻孔孔径≤50μm。

- 高速传输：速率从16Gbps→112Gbps/224Gbps，需超低损耗材料支撑。

- 材料升级：FR-4→M7/M8→M9/M10（低Dk/Df），HVLP超低轮廓铜箔成标配（AI服务器用量是传统8倍）。

二、先进封装融合：IC载板+类载板爆发

- IC载板（ABF/BT）：算力芯片、GPU、光模块核心载体，2026年供需缺口显著。

- 类载板SLP：替代传统HDI，线宽/线距≤20μm，适配高端手机/AIoT。

- 埋容埋阻+超薄厚铜：集成无源元件，节省空间20%+，提升信号完整性。

- CoWoS/SoIC：晶圆级封装与PCB直连，板面平整度要求≤2μm。

三、高密度互连（HDI）全面进阶

- Any-layer HDI（任意层互联）：激光微盲孔层间互通，密度为传统HDI2倍+。

- mSAP/SAP工艺：取代减成法，实现10μm以下精细线路，良率提升30%。

- 刚挠结合（FPC+刚性板）：折叠屏、可穿戴设备普及，轻薄化+高可靠性。

四、材料革命：低损耗+高导热+国产替代

- 高频高速材料：M9/M10、碳氢、LCP、PTFE渗透率提升，Df≤0.0015。

- 高导热基板：陶瓷、铝/铜基板，导热系数是传统PCB10–100倍，适配高功率场景。

- 国产替代加速：生*、南*新材突破M8/M9并通过英伟达认证，高端CCL国产化率快速提升。

五、绿色制造+智能制造标配化

- 绿色工艺：直接成像（LDI）、干式制程、废水循环，无铅无卤素基材使用率85%+。

- 智能制造：AI质检、数字化工厂、自动化产线，良率提升5–10%，人力成本下降20%+。

六、汽车电子：高可靠+车载高速网络

- 车载高速PCB：自动驾驶域控制器、毫米波雷达，16–32层、AEC-Q100认证。

- 高压厚铜PCB：新能源汽车电控、BMS，铜厚≥4oz，耐高温、抗振动。

七、核心趋势一句话记

高层数、微线宽、超高速、载板化、低损耗、高集成、绿智造、国产替代。

无需东奔西走，新捷仕覆铜板超市，应有尽有

新捷仕覆铜板超市，填补厂家的空白，满足客户的需要您的满意就是我们的追求！

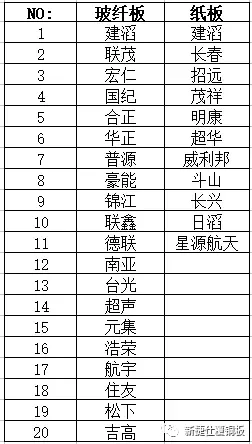

本公司销售以下品牌：

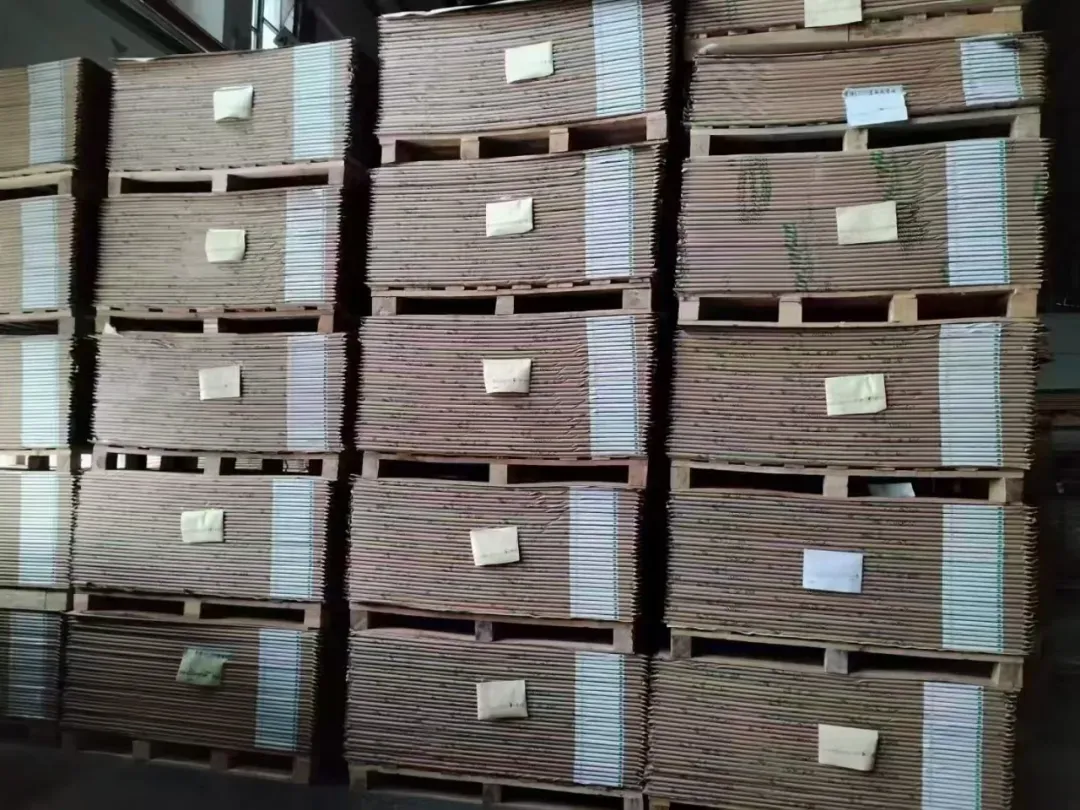

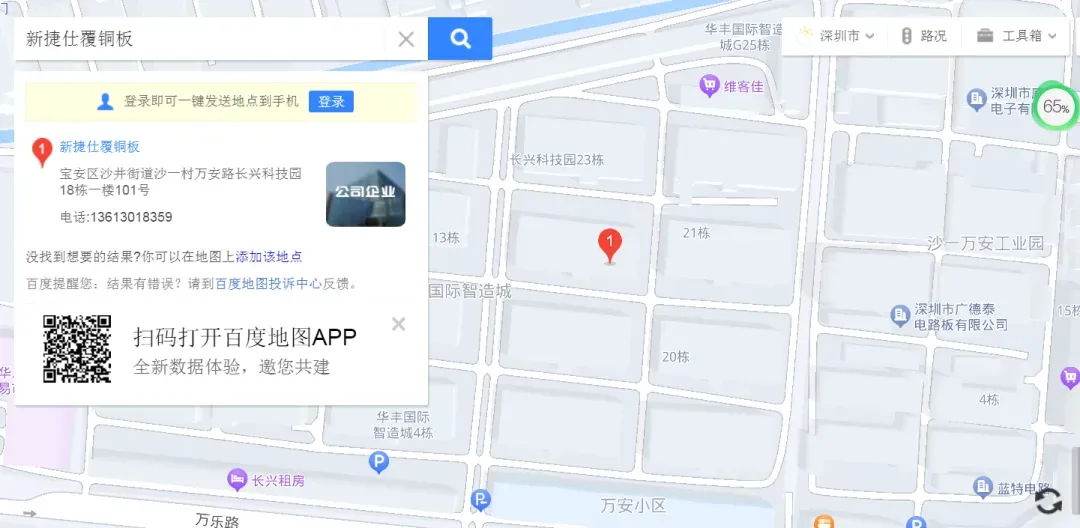

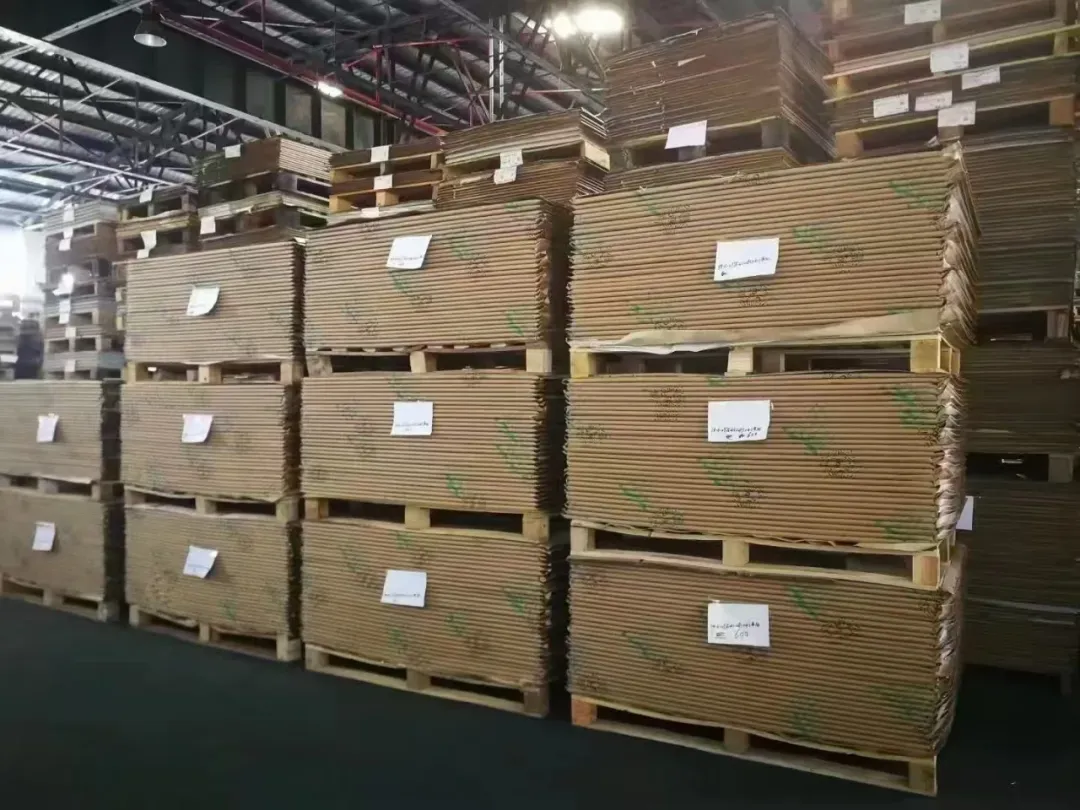

深圳仓库地址：宝安区沙井街道沙一村万安路长兴科技园18栋一楼101号          （导航：新捷仕覆铜板）新捷仕覆铜板

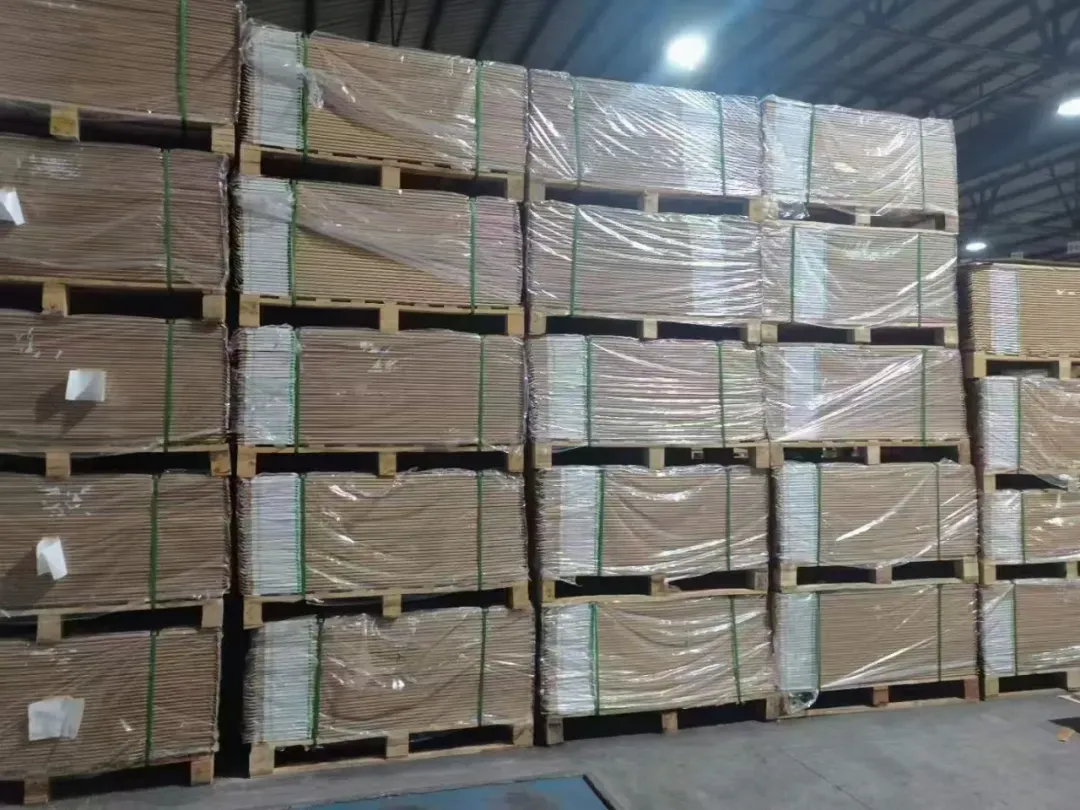

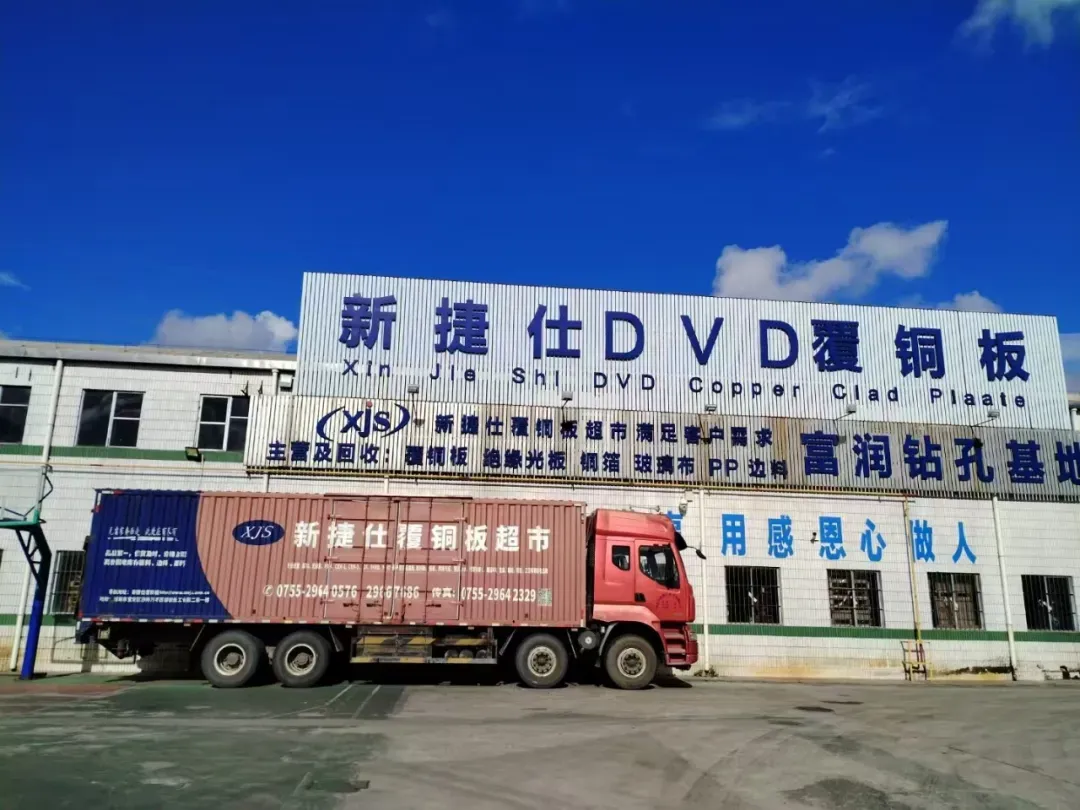

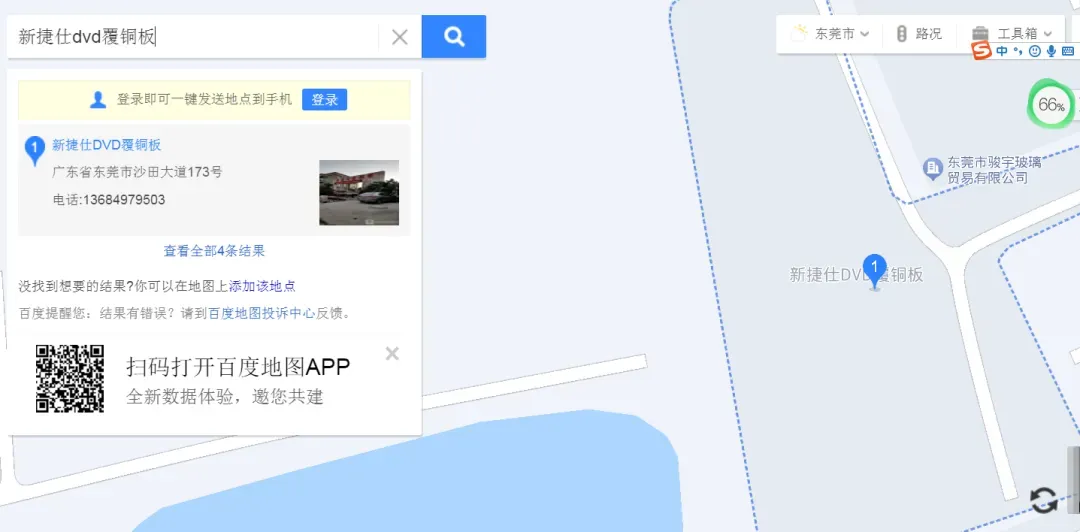

东莞仓库地址：东莞市沙田大道西173号（导航：新捷仕DVD覆铜板）
