如需报告请联系客服或扫码获取更多报告

2.1 全球碳纸行业发展历程

一、军用技术探索期（1960s-1980s）：技术垄断与实验室研发

技术起源：碳纸的研发最初依托碳纤维技术发展，20 世纪 60 年代，美国联合碳化物公司率先实现碳纤维的实验室制备，为碳纸成型奠定原料基础。同期，碳纸作为高性能复合材料，首先被应用于军事和航空航天领域，如导弹外壳、军用飞机零部件的轻量化材料，核心技术被美国、日本少数企业垄断。

工艺雏形：这一阶段主要探索碳纤维的纺丝、碳化工艺，碳纸生产以干法成型为主，产品机械强度高但孔隙率、导电性等性能尚未优化，仅满足军事领域的基础使用需求，未实现规模化生产。

二、民用商业化初期（1990s-2000s）：技术突破与市场初步拓展

技术成熟：20 世纪 90 年代，燃料电池技术的初步商业化推动碳纸研发转向民用领域，湿法成网工艺被广泛应用，碳纸孔隙结构更均匀，开始成为燃料电池气体扩散层（GDL）的核心基材。日本企业如东丽、昭和电工率先实现碳纸的工业化生产，产品性能和稳定性大幅提升。

市场扩容：随着环保意识增强，碳纸逐渐从航空航天向高端汽车、体育用品等民用领域渗透，同时实验室层面开始研究碳纸在氢能领域的应用，为后续新能源市场爆发埋下伏笔。

三、新能源驱动快速发展期（2010s-2020 年初）：需求爆发与技术创新

市场核心驱动力：全球 “双碳” 目标推动氢能、新能源汽车产业兴起，质子交换膜燃料电池（PEMFC）成为碳纸最核心的应用场景，对碳纸的导电性、孔隙率、疏水性等性能提出更高要求。2010 年后，燃料电池汽车的商业化试点直接带动碳纸市场需求激增，全球市场规模年均增速超 9%。

技术升级：纳米材料（石墨烯、碳纳米管）开始应用于碳纸改性，等离子体处理、PTFE浸渍等工艺优化了碳纸的界面相容性和抗水淹能力，同时行业标准逐步完善，形成了针对燃料电池用碳纸的性能检测体系。

四、国产替代与技术升级期（2020 年至今）：中国崛起与全球化竞争

国产突破：中国碳纸行业进入快速成长期，国家电投氢能、上海碳际等企业突破湿法成网、石墨化等关键技术，中低端碳纸国产化率超 60%，部分产品性能达到国际先进水平。

上游碳纤维产能的提升也为碳纸生产提供了原料支撑。

技术多元化：碳纸应用场景从燃料电池拓展至电解制氢、半导体、储能等领域，企业开始研发定制化碳纸产品，如高孔隙率碳纸、耐高温碳纸等，同时碳足迹管理、清洁生产成为行业发展新方向。

行业趋势：全球碳纸市场呈现 “高端技术攻坚、中低端产能扩张” 的特征，中国企业通过产业链协同和政策支持，逐步打破外资垄断，推动行业向高性能、低成本、全产业链生态化方向发展。

2.2 全球碳纸行业发展现状

2.2.1 全球碳纸制备工艺技术

一、湿法成型工艺：燃料电池碳纸的核心技术

湿法成型是目前应用最广泛、技术最成熟的碳纸制备工艺，日本东丽、昭和电工等国际龙头企业及国内主流厂商均采用该工艺，尤其适用于燃料电池用高性能碳纸生产。

核心流程

纤维分散：将 3-20mm 短切碳纤维（含碳量超 90%）以水为介质，加入分散剂（如聚丙烯酰胺）高速搅拌并超声处理，确保纤维均匀分散，避免团聚影响孔隙率。

抄纸成型：通过抄纸机真空过滤形成碳纤维原纸，这一步决定了碳纸的基础孔隙结构，燃料电池用碳纸孔隙率需控制在 50%-80%。

树脂浸渍：将原纸浸入酚醛树脂等粘结剂溶液，提升纤维间结合力，树脂含量通常控制在 10%-12%。

热压固化：160℃热压定型，压力波动需控制在 0.1MPa 内，保证碳纸厚度均匀。

碳化与石墨化：在惰性气氛中，经 1100-1350℃碳化去除非碳成分，再通过 2000℃以上石墨化提升导电性，最终电阻率可低至 0.01Ω・cm 以下。

工艺优势：产品致密性、均匀性优异，孔隙分布精准，能满足燃料电池气水双向传输、抗水淹等核心需求，丰田 Mirai 燃料电池汽车所用的东丽 TGP-H 系列碳纸即采用此工艺。

二、干法成型工艺：高纤维含量碳纸的优选方案

干法成型是近年来快速发展的工艺，以空气为介质实现纤维成网，适合对机械强度和导电性要求高的场景。

核心流程

纤维开松：将 40-50mm 长碳纤维经开松分散为单根纤维，避免短纤维导致的强度不足。

气流成网：利用气流将纤维均匀铺成原纸，纤维含量可达 90% 以上。

树脂粘合与固化：喷涂粘结剂后热压固化，形成初步结构。

碳化石墨化：与湿法工艺一致，通过高温处理提升性能。

工艺特点：碳纸碳纤维含量高、机械强度和导电性优异，但因纤维易缠绕，易形成大孔结构，匀度较差，目前主要用于航空航天等对孔隙均匀性要求较低的领域。

三、创新工艺：聚丙烯腈纤维直接制备超薄碳纸

这是我国突破的颠覆性工艺，由京津冀国家技术创新中心研发，颠覆了传统以碳纤维为原料的制备路线。

核心原理：直接以聚丙烯腈纤维为原料，通过原纸分散、抄造、厚度均匀性控制等技术，将碳纤维制备与碳纸成型合二为一。

产品优势：制备的超薄碳纸厚度仅 0.1-0.15mm，厚度偏差≤±10%，成本较传统工艺大幅降低，且孔隙结构更均匀，目前正建设 5 万㎡/ 年中试生产线，有望打破国外技术垄断。

四、辅助工艺与性能优化技术

为满足不同应用场景的性能需求，碳纸制备还需配套后续优化工艺：

PTFE 浸渍处理：在碳纸表面涂覆聚四氟乙烯层，形成疏水涂层，防止燃料电池电极水淹，PTFE 含量通常控制在 5%-20%。

等离子体改性：通过等离子体处理优化碳纸表面界面相容性，提升与催化剂层的结合力。

纳米材料改性：掺入石墨烯、碳纳米管等纳米材料，进一步提升导电性和抗腐蚀能力。

2.2.2 全球碳纸生产企业产能

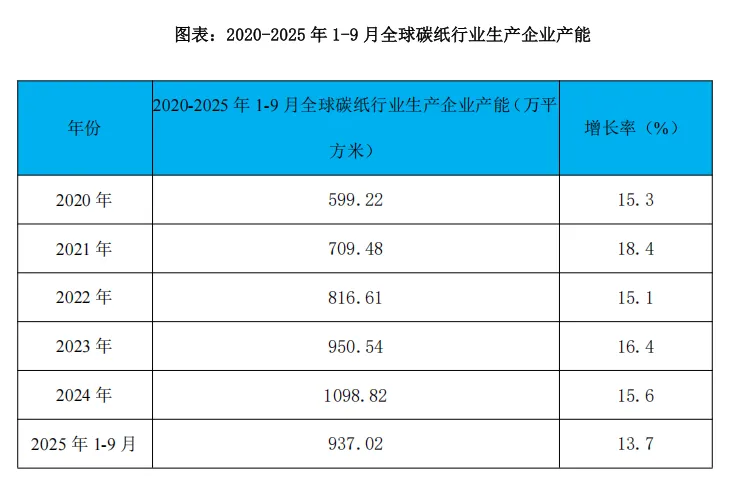

调查数据显示，2020-2025 年 1-9 月全球碳纸行业生产企业产能呈现增长态势，据统计，2023 年全球碳纸行业生产企业产能 950.54 万平方米，2024 年全球碳纸行业生产企业产能1098.82 万平方米，同比增长 15.6%。

2.2.3 全球碳纸主要下游应用

一、核心应用：新能源领域

这是碳纸最主要的应用方向，核心解决能源转换与存储中的气 - 液 - 固三相界面传质、导电和产物排出问题。

氢燃料电池

碳纸是质子交换膜燃料电池（PEMFC）气体扩散层（GDL）的核心基材，也是固体氧化物燃料电池（SOFC）、熔融碳酸盐燃料电池（MCFC）等的重要组件。在车用燃料电池（如丰田 Mirai、比亚迪氢能车）中，碳纸承担气体传输（均匀分配氢气 / 氧气）、电子传导（体积电阻率＜10mΩ・cm）、水管理（防止电极水淹）和散热支撑等功能，其性能直接决定燃料电池的效率和寿命。

电解水制氢

在质子交换膜电解槽（PEMEC）中，碳纸作为气体扩散层分别应用于阴极（产氢侧）和阳极（产氧侧），需具备耐腐蚀性和高压适应性，可促进水分子扩散、导出反应气体，是绿色制氢设备的关键材料。
