感谢关注公众号
欢迎转发和分享
好/文/推/荐

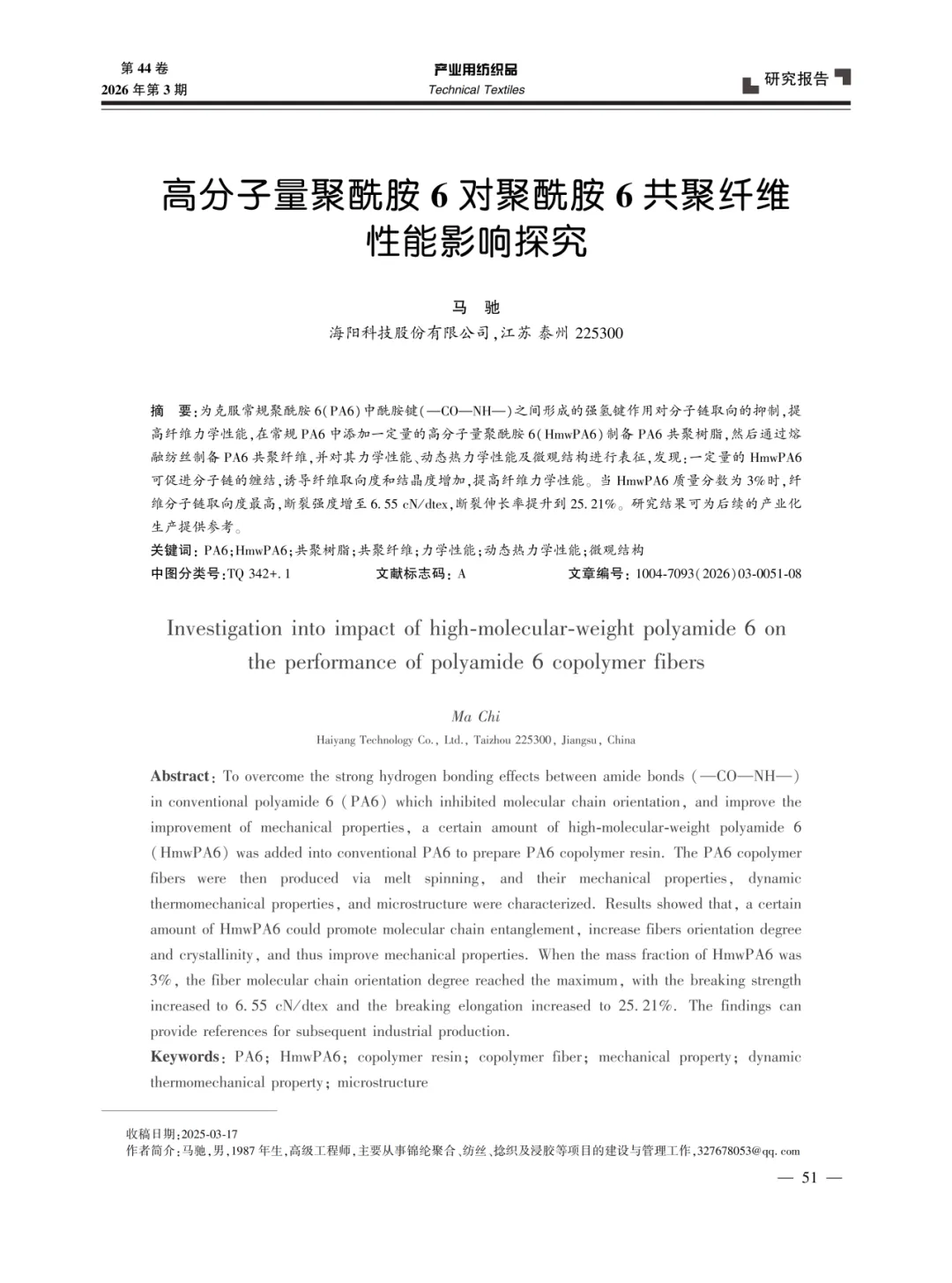

高分子量聚酰胺 6 对聚酰胺 6 共聚纤维性能影响探究
马驰
海阳科技股份有限公司,江苏 泰州 225300
引用格式：
马驰.高分子量聚酰胺6对聚酰胺6共聚纤维性能影响探究[J].产业用纺织品,2026,44(3):51-58.
MA C. Investigation into impact of high-molecular-weight polyamide 6 on the performance of polyamide 6 copolymer fibers[J]. Technical Textiles, 2026, 44(3):51-58.
摘要：

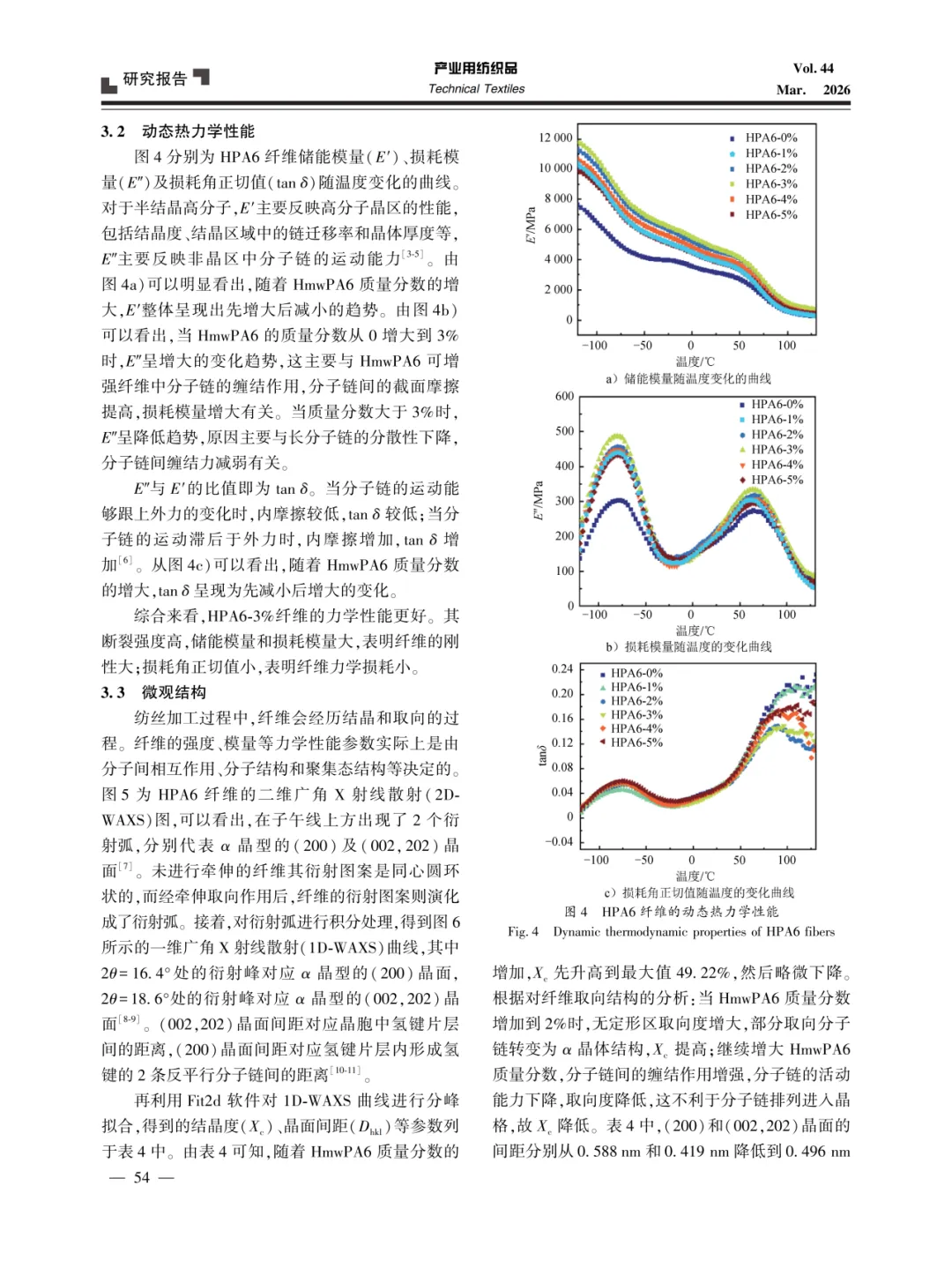

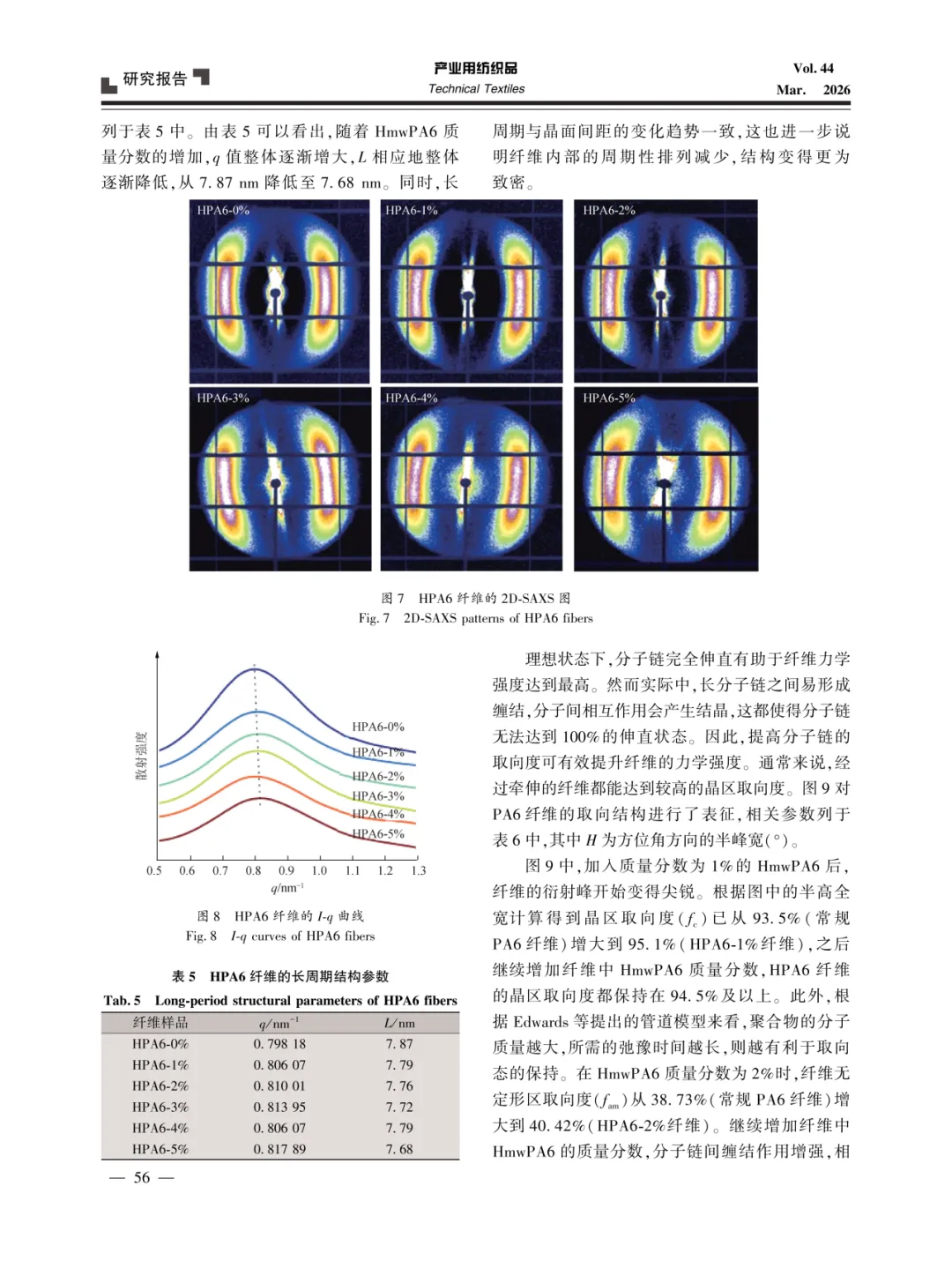

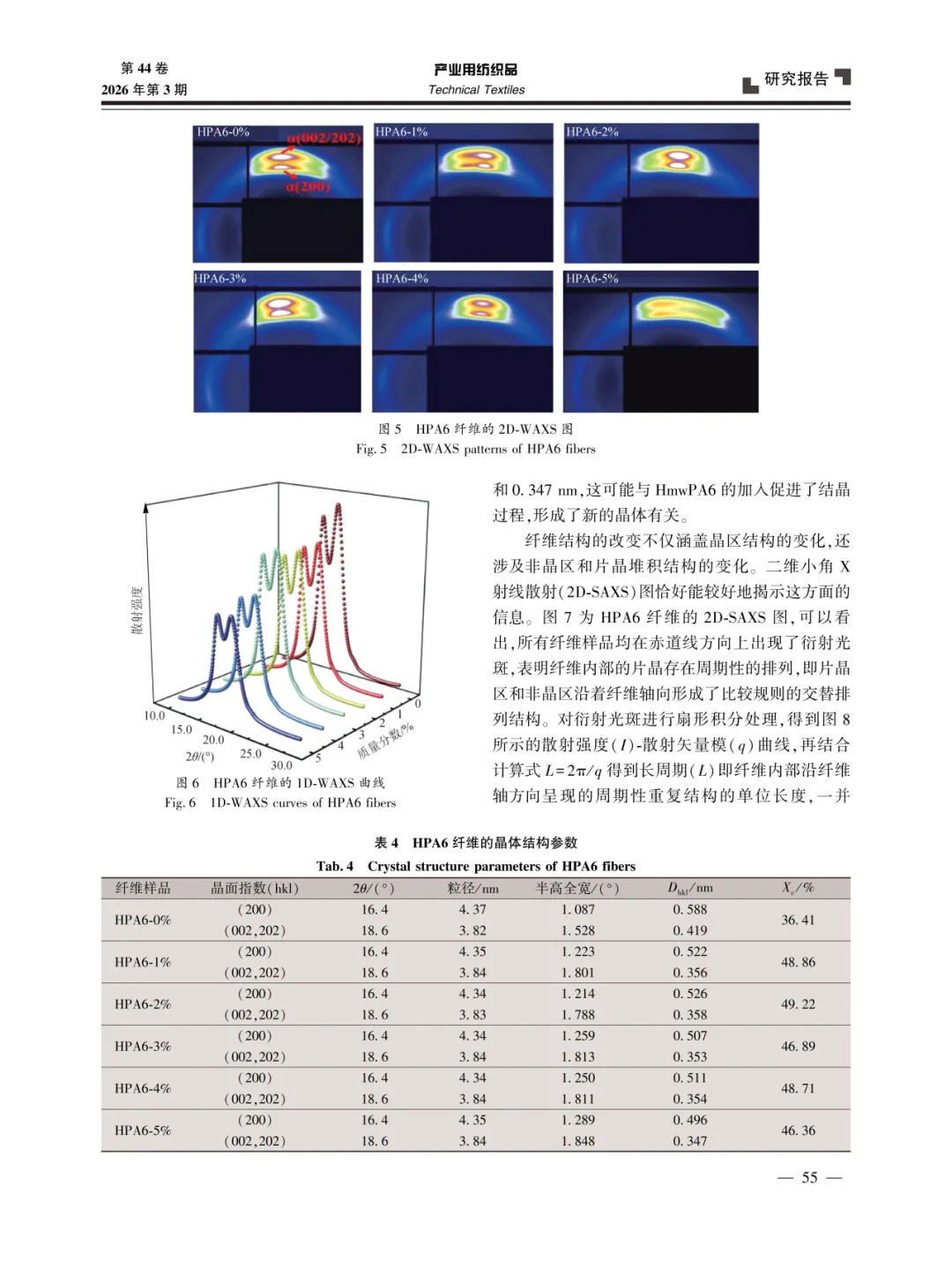

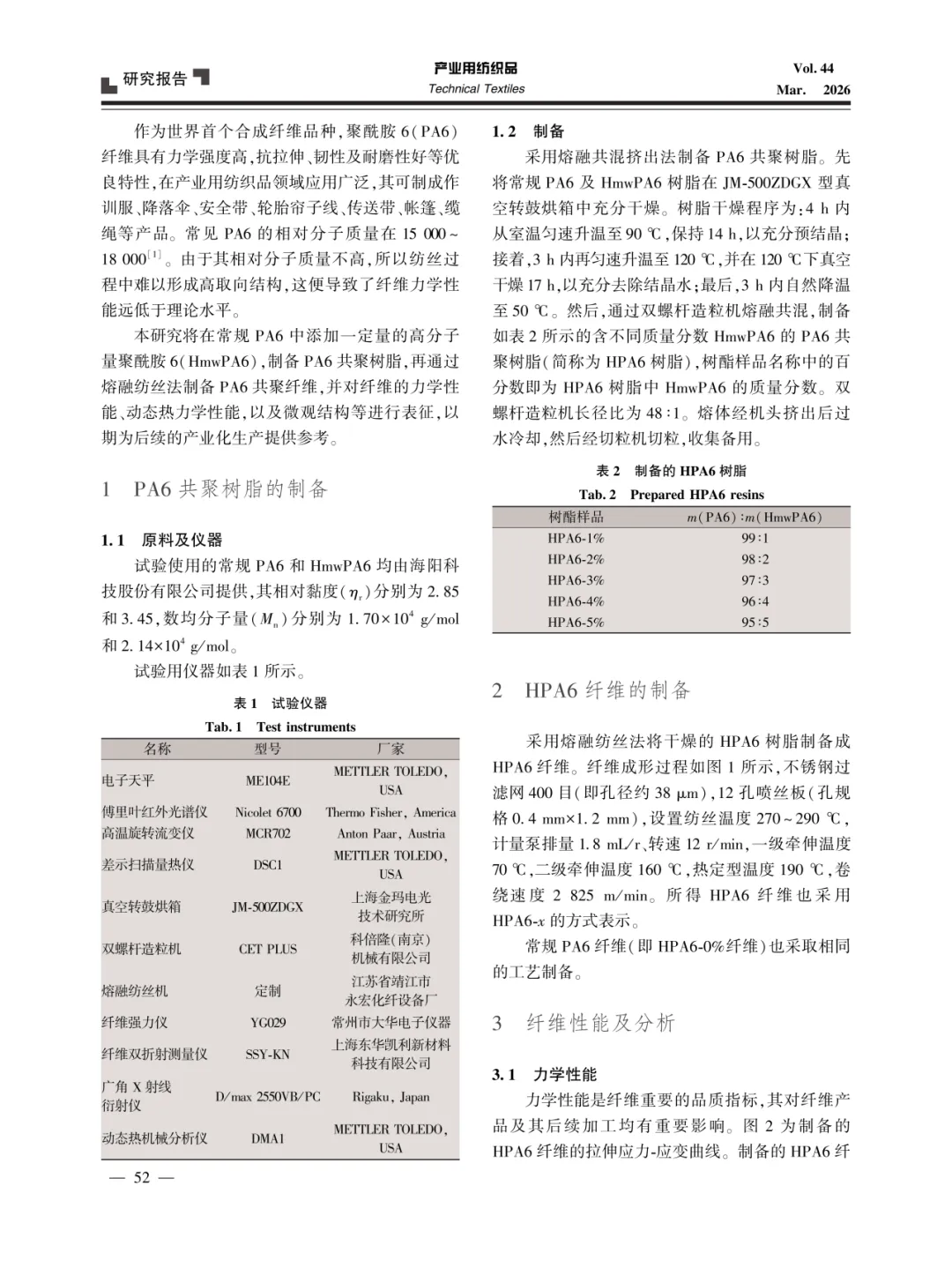

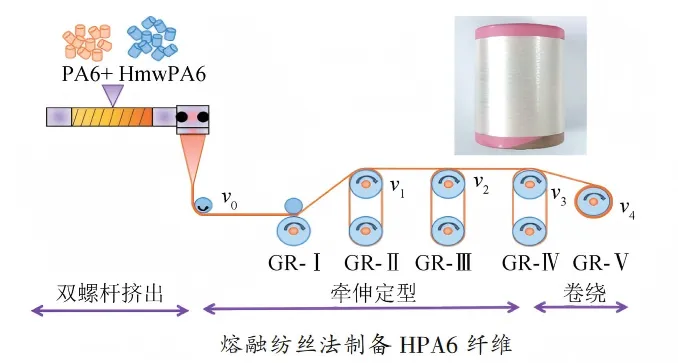

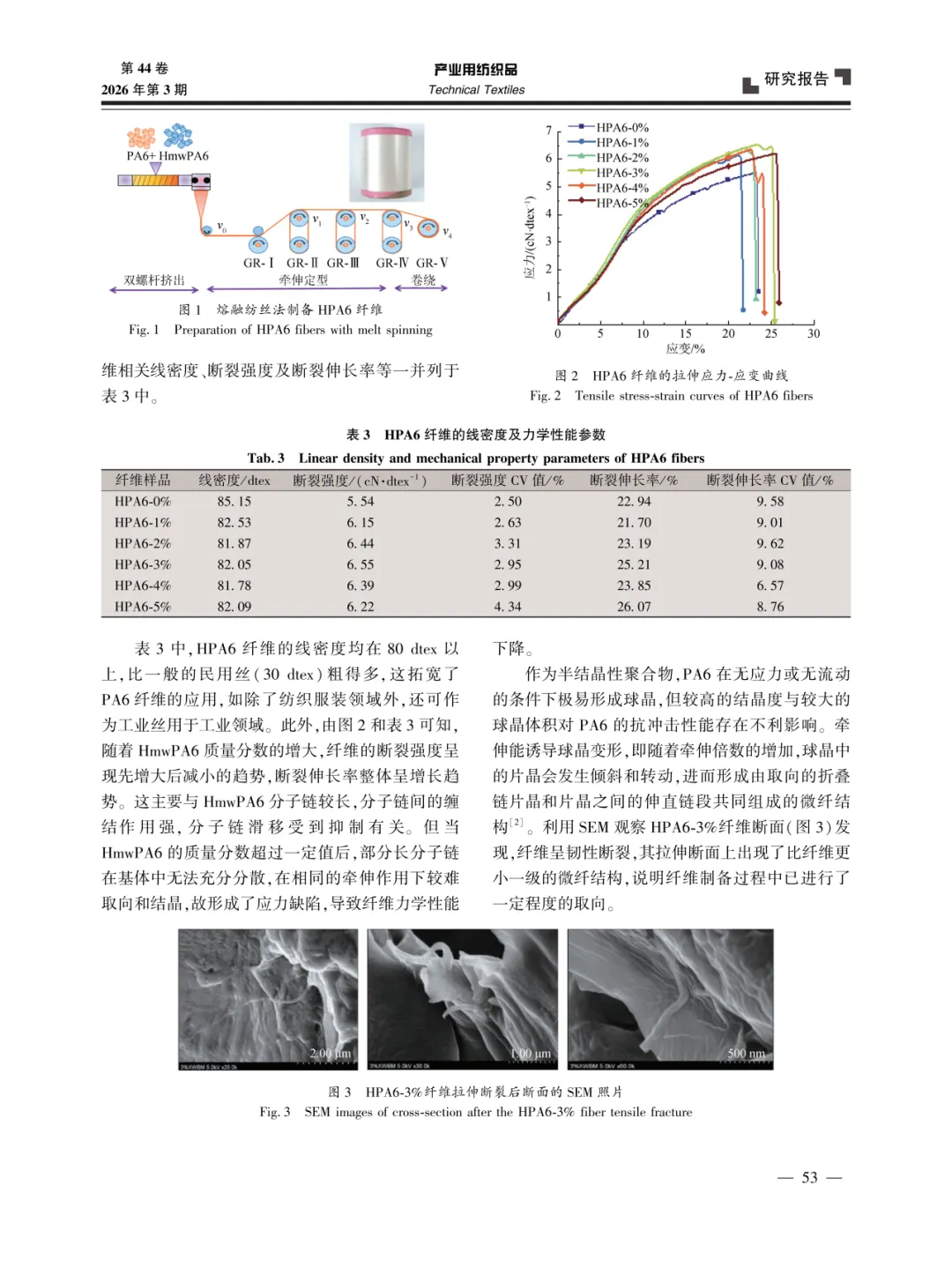

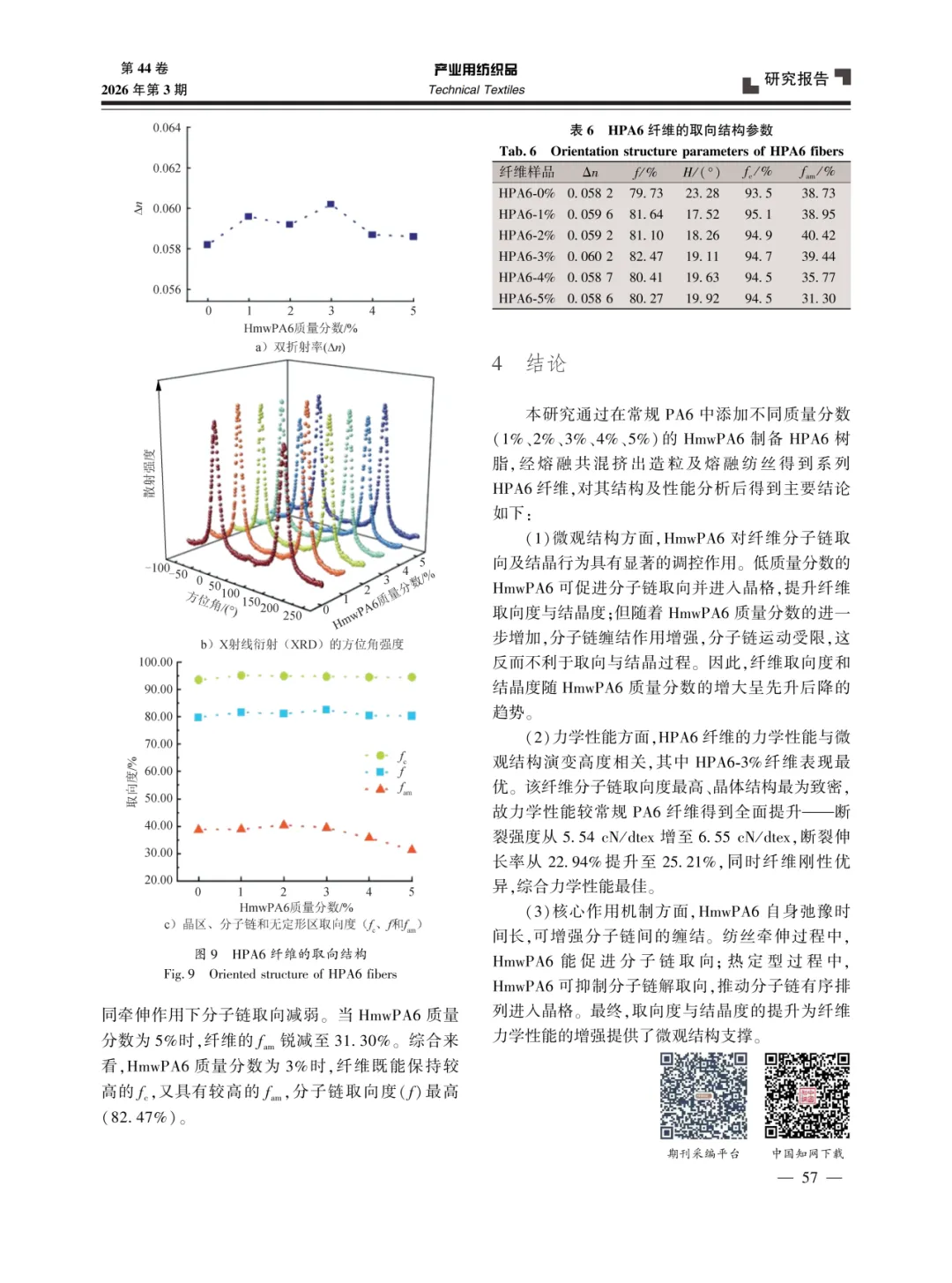

为克服常规聚酰胺 6(PA6)中酰胺键之间形成的强氢键作用对分子链取向的抑制,提高纤维力学性能,在常规 PA6 中添加一定量的高分子量聚酰胺 6(HmwPA6)制备 PA6 共聚树脂,然后通过熔融纺丝制备 PA6 共聚纤维,并对其力学性能、动态热力学性能及微观结构进行表征,发现:一定量的 HmwPA6可促进分子链的缠结,诱导纤维取向度和结晶度增加,提高纤维力学性能。 当 HmwPA6 质量分数为 3%时,纤维分子链取向度最高,断裂强度增至 6. 55 cN/ dtex,断裂伸长率提升到 25. 21%。 研究结果可为后续的产业化生产提供参考。
关键词：
PA6;HmwPA6;共聚树脂;共聚纤维;力学性能;动态热力学性能;微观结构
作
者
简
介
About the Author
马驰，中国民主建国会会员，毕业于华东理工大学，现任海阳科技股份有限公司项目建设处高级主任工程师，从事化学纤维材料行业。多年来，主持和参与大学、公司研发及项目建设工作，参与国家重点研发课题计划，是江苏省高层次人才培养计划（333工程）第七期第三层次培养对象，曾荣获国家教育部工程技术研究成果一等奖、中国纺织勘察设计协会纺织行业优秀工程咨询成果一等奖、江苏省产业用纺织品行业协会个人杰出贡献奖等奖项，取得授权发明专利12项、实用新型专利36项，发表专业性文章10篇，曾获泰州市“五一劳动奖章”、泰州市“专利发明人奖”、泰州市“十大发明专利奖”等荣誉称号。

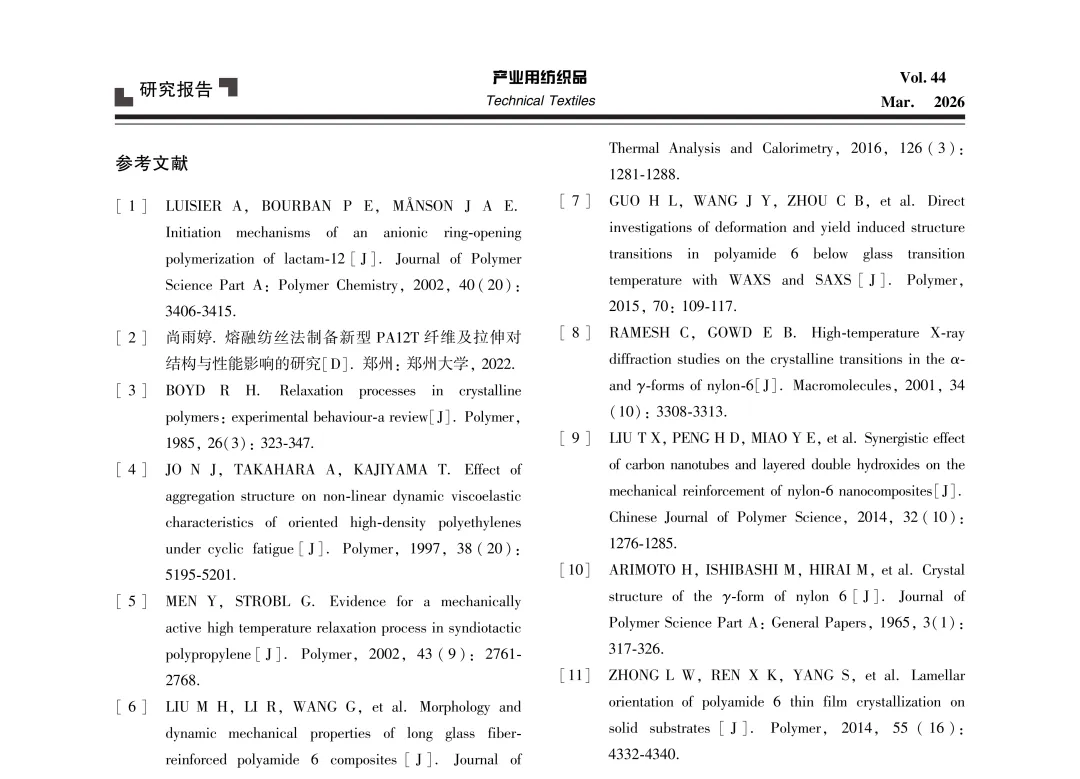

阅读全文：
扫码知网下载
@ 版权所有，欢迎转载，转载请注明出处。
扫二维码
关注我们
点击“阅读原文”查看更多文章！
