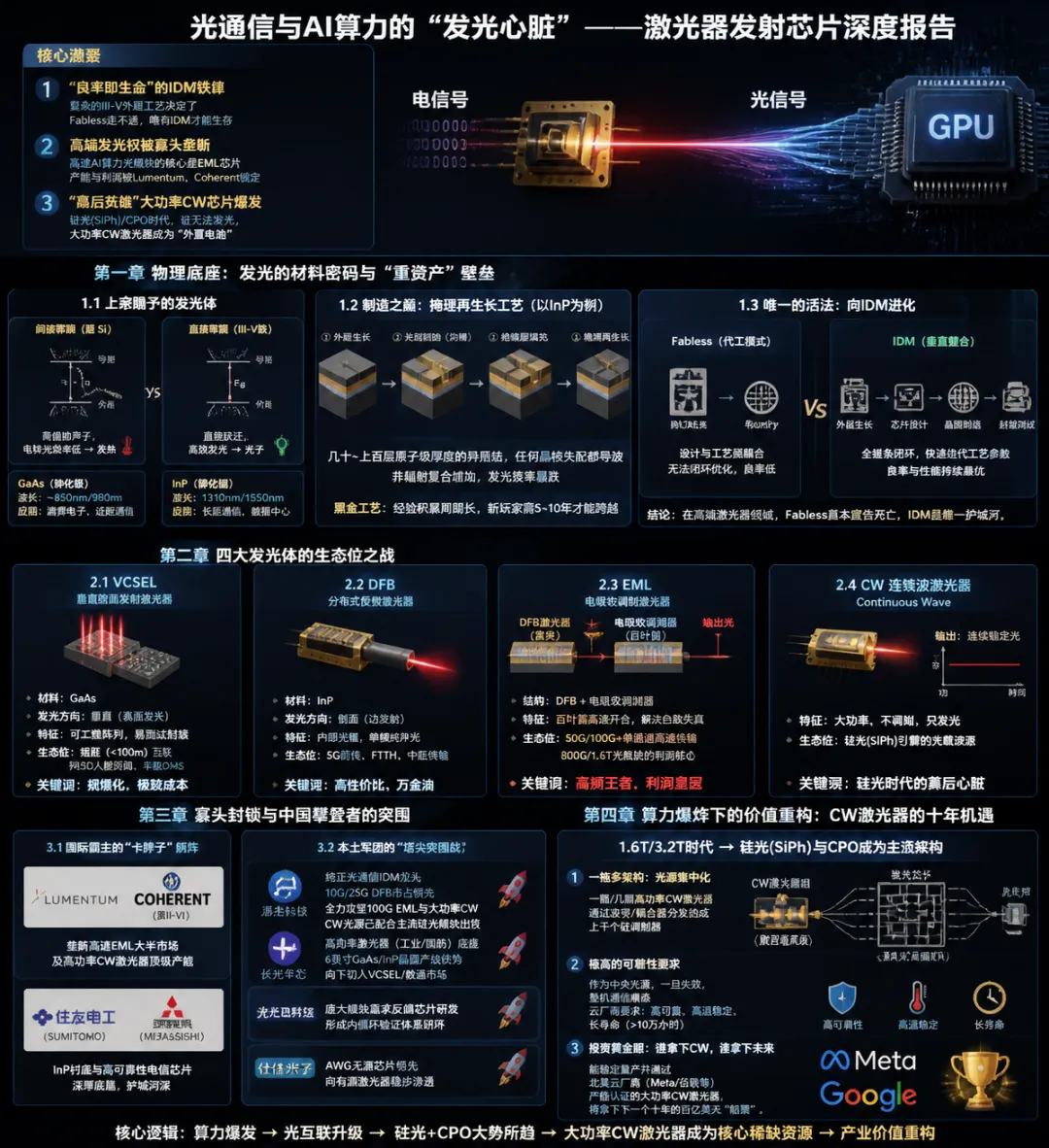

核心摘要
在整个数千亿规模的光通信与AI算力网络中，激光器发射芯片是最硬核、壁垒最高的一颗“发光心脏”。如果无法将电信号完美转换为光信号，再强大的GPU集群也只能是一座座数据孤岛。本报告极度下钻至“发光”的底层逻辑，得出以下三大核心判断：
1. “良率即生命”的IDM铁律：不同于数字芯片，发光芯片涉及极其复杂的化合物半导体外延生长。Fabless（无晶圆厂设计）模式在此走不通，唯有重资产的IDM（垂直整合制造）模式才能活到最后。 2. 高端发光权被寡头垄断：高速AI算力光模块（800G/1.6T）被卡脖子的核心不是组装，而是中频EML芯片的产能。这部分利润目前被 Lumentum 与 Coherent 牢牢锁死。 3. “幕后英雄”大功率CW芯片的爆发：硅光子（SiPh）与CPO技术的终极愿景是消灭独立光组件，但硅本身无法发光。因此，作为硅光引擎的“外置电池”，大功率连续波（CW）激光器正迎来十年一遇的历史性需求大爆发。
第一章 物理底座：发光的材料密码与“重资产”壁垒
制造一颗顶尖的光发射芯片，是一门近乎玄学的工艺艺术。
1.1 上帝赐予的发光体
为什么台积电能把硅（Si）雕刻到2纳米，却做不出一颗好用的发光芯片？
• 间接带隙的致命伤：硅属于间接带隙半导体，电转光效率极低，发出的多是热量而非光子。 • 发光双雄：只有具有直接带隙特性的 Ⅲ-Ⅴ族化合物半导体 才能高效发光。其中，砷化镓（GaAs） 主宰了波长较短的消费电子与近距通信；而 磷化铟（InP） 则是主宰数据中心中长距、超高带宽（如1310nm/1550nm波长）的通信之神。
1.2 制造之巅：掩埋再生长工艺
在InP晶圆上制造高端激光器，需要在极小的空间内用 MOCVD 设备生长出几十甚至上百层、厚度仅为原子级别的异质结薄膜。特别是高速 EML 所需的**“掩埋再生长”工艺**，需要在长好的芯片上挖沟槽、填充、再盖上新的晶体，任何极其微小的晶格失配都会导致发光效率暴跌。这种“黑盒式”的经验参数积累，是新玩家5到10年都难以跨越的鸿沟。
1.3 唯一的活法：向 IDM 进化
因为设计图纸与最终发光效果之间充满了极强的不确定性（工艺耦合度极深），芯片设计师如果不能亲自下产线调炉子参数，就永远调不出好芯片。因此，在高端激光器领域，Fabless（代工模式）基本宣告死亡，具备从外延生长到刻蚀封装全链条能力的 IDM（垂直整合型厂商） 才是唯一的护城河。
第二章 四大发光体的生态位之战
根据发光面、材料和自带组件的不同，激光器芯片被严格划分为四个无法完全相互替代的生态位。
2.1 VCSEL（垂直腔面发射激光器）：低成本的短跑冠军
• 特征：基于GaAs，表面垂直发光，可像LED一样轻松做成二维密集阵列，极易测试与封装。 • 生态位：它是短距离（100米内）机柜互联的霸主，更是手机3D人脸识别、车厢内DMS（疲劳监控）的唯一主角。打的是规模化后的极致成本战。
2.2 DFB（分布式反馈激光器）：高性价比的骨干中坚
• 特征：基于InP，侧面发光（边发射）。芯片内部刻有光栅，能过滤杂光，输出极其纯净的“单模光”。 • 生态位：由于不带独立调制器（直接通过电流强弱来改变光强），性价比极高。它是5G基站前传、FTTH（光纤入户）以及中等距离数据传输的万金油。
2.3 EML（电吸收调制激光器）：AI超算的利润皇冠
• 特征：相当于在 DFB 激光器的前面，硬塞进去一个“百叶窗（电吸收调制器）”。激光器只需一直发光，由前面的“百叶窗”超高速开合来传递 0 和 1 的信号，完美解决了激光器忽明忽暗时产生的“色散失真”问题。 • 生态位：50G、100G及以上单通道速率的高频王者。当前800G和1.6T算力光模块的利润核心与绝对生命线。
2.4 CW 连续波激光器：硅光子时代的幕后心脏
• 特征：大功率、不带任何调制功能，只有一个任务——持续不断地发出最稳定、最高强度的连续光束。 • 生态位：随着**硅光子集成技术（SiPh）**的爆发，它是给不发光的硅光芯片提供光载波的唯一“外置电池”。
第三章 寡头封锁与中国攀登者的突围
3.1 国际霸主的“卡脖子”矩阵
在这个领域，欧美日老牌巨头拥有恐怖的先发优势与专利墙：
• Lumentum、Coherent (原II-VI)：统治着全球高速 EML 的大半壁江山，同时垄断了高功率 CW 激光器的顶级产能。 • 日本住友 (Sumitomo)、三菱 (Mitsubishi)：在 InP 衬底材料和极高可靠性的基础电信光芯片领域拥有不可撼动的底蕴。
3.2 本土军团的“塔尖突围战”
在巨大的国产替代诉求下，本土企业正在从 10G/25G 的红海向 50G/100G 的高端塔尖发起集群式冲锋：
• 源杰科技：国内最为稀缺的纯正光通信 IDM 龙头。在 10G/25G DFB 已占据极大份额，目前正全倾全力攻坚 100G EML 以及大功率 CW 光源。其 CW 光源已有能力配合主流硅光模块厂商出货，是国产突围的急先锋。 • 长光华芯：凭借高功率半导体激光器（工业/国防）的底座横向扩展。其建立的6吋GaAs/InP晶圆产线使其具备了庞大的底层制造优势，向下切入 VCSEL 和 数通光通信领域，潜力巨大。 • 光迅科技 / 仕佳光子：光迅通过自身庞大的模块需求反哺芯片研发，形成强大的内循环验证体系；仕佳则在 AWG 无源芯片的基础上向有源激光器稳步渗透。

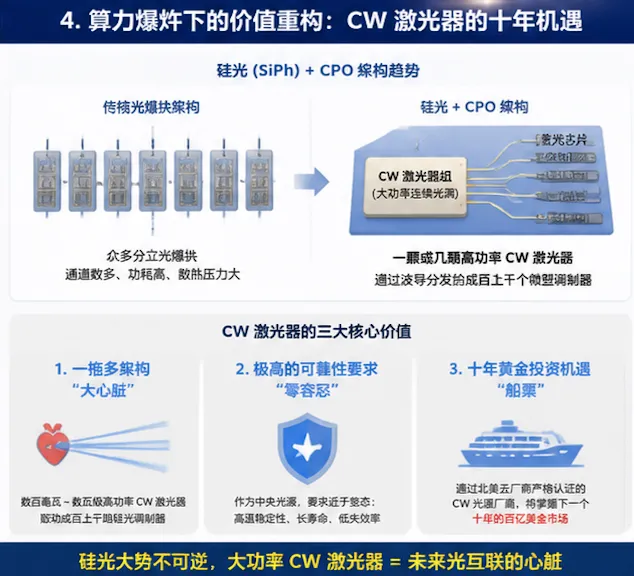

第四章 算力爆炸下的价值重构：CW 激光器的十年机遇
当我们展望 1.6T 甚至 3.2T 光互联时代，传统的 EML 方案由于通道数激增、散热面临极限，产业正被迫向 硅光（SiPh） 和 CPO（共封装光学） 架构剧烈倾斜。
在这场似乎要消灭“分立式光器件”的革命中，唯一被强化并推向王座的，就是 大功率连续波（CW）激光器。
1. 一拖多架构：未来的硅光交换机中，可能不再有几十个独立的光模块，而是由一颗或几颗高达数百毫瓦功率的“CW激光器组”，像心脏泵血一样，将光通过波导分发给成百上千个微型硅调制器。 2. 极高的可靠性要求：既然作为中央光源，如果 CW 芯片在机箱死机熄灭，整个服务器通信将彻底瘫痪。因此，云厂商对 CW 光源的可靠性、高温稳定性和寿命要求近乎变态。 3. 投资黄金眼：在硅光大势不可逆转的背景下，谁能稳定量产、并通过北美云计算巨头（如Meta、谷歌）严格认证的大功率 CW 激光器芯片，谁就拿到了下一个十年的百亿美金“船票”。这也正是当前二级市场极度追捧 源杰科技、长光华芯 等企业的深层逻辑。
