随着航测技术的快速发展，水利行业测绘作业方式正经历深刻变革。

从外业航飞到内业制图，数据处理流程日趋专业化、精细化。

本次交流聚焦三个核心议题：

一、航测技术在水利行业应用中的常见问题及解决方案

二、航测内业制图流程及注意事项

三、典型案例全流程复盘

一、航测技术在水利行业应用中常见问题及解决方案

常见问题一：数据采集完整，但内业处理频频报错

常见原因：航飞时云层遮挡导致影像重叠度不足；GNSS信号失锁造成POS数据缺失。

解决思路：飞前规划注意天气窗口，预留10%-15%的航带补飞；内业采用空三平差优化，提升连接点精度。

常见问题二：河道两岸精度尚可，河心水面高程缺失

常见原因：水面无纹理特征，匹配点稀少，水下地形难以直接获取。

解决思路：水深区域配合无人船声呐数据融合；利用雷达数据弥补光学影像盲区。

常见问题三：成果坐标系与项目坐标系不一致

常见原因：测区高程异常、投影参数设置错误。

解决思路：建立测区控制点网，实测检查点校正，七参数/三参数转换一步到位。

常见问题四：雷达数据噪声大，点云分层

常见原因：多路径效应、地物遮挡、数据预处理流程不规范。

解决思路：滤波参数按地物类型分区设置，地面点分类后人工编辑检查，分层区域重点检查高程异常值。

二、航测内业制图流程及注意事项

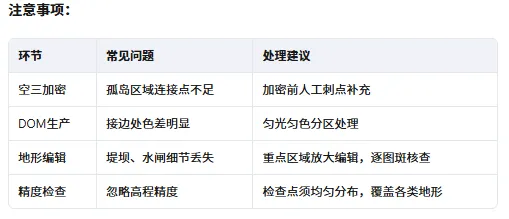

? 可见光航测内业制图流程

1 — 数据整理：影像筛选、剔除废片、POS数据校验

2 — 空三加密：建立测区工程，设置像控点，提交空三解算

3— DOM生成：正射纠正、影像匀光匀色、接边处理

 4 — DSM/DEM制作：点云分类、地面点提取、高程模型构建

 5 — 地形图编辑：地物矢量采集、高程注记、等高线生成

 6 — 精度检查：检查点比对、图幅检查、数据质量评定

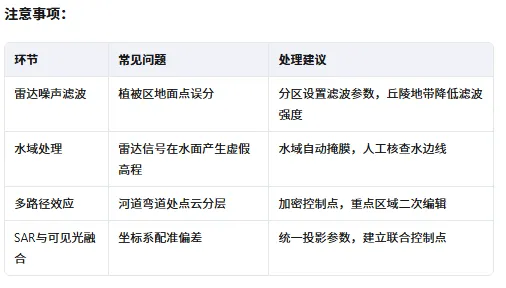

? 雷达航测内业制图流程

Step 1 — 数据预处理：原始雷达数据解压、几何校正、辐射定标

Step 2 — 点云生成：SAR成像、InSAR/DInSAR处理

Step 3 — 点云滤波：去除噪声，分离地面点与非地面点

Step 4 — DEM生成：地面点插值，构建高程模型

Step 5 — 水域处理：水面高程提取、水下地形反演（配合声呐数据）

Step 6 — 成果输出：DSM/DEM标准化、数据格式转换

三、实际案例分析讨论

案例一：长江某段河道航测项目

测区面积约15km²，河道宽度约200m，两岸建筑密集。

采用可见光与雷达双载荷作业，雷达数据补充河道中央水面区域高程盲区。

最终成果精度满足1:2000航测规范要求，DOM分辨率优于0.1m。

案例二：水库库区三维地形测量

水库面积约8km²，正常蓄水位以上为山区，地形起伏大。

利用雷达数据穿透植被获取林下地面点，生成真实地面DEM。

结合无人船水下声呐数据，完成水库水上水下全覆盖测量。

案例三：堤防安全监测

长江中游某堤防段，全长约12km，采用雷达时序InSAR技术监测堤防沉降。

监测周期3个月，发现两处疑似沉降变形区域，经实地复核确认。

成果提交地方水行政主管部门，为堤防维护提供数据支撑。

本次交流核心议题回顾：

✅ 水利行业航测常见问题的规范化处理流程✅ 可见光与雷达数据的融合方法与注意事项✅ 内业成果全流程质量检查要点✅ 三个典型案例的全流程复盘与经验总结
