摘要

本报告着重分析了针对敌方无人机反制装备与单兵的反向攻击战术，从概念定义、技术原理、战术运用到实战验证四个维度，提出了一套完整的反制体系对抗方案。研究发现，敌方反制装备在工作过程中会暴露多种可探测特征，包括无线电干扰信号、雷达脉冲、导航欺骗特征等。基于此，本报告设计了无线电反向定位、雷达探测反向定位、炮弹坐标点位与炮弹痕迹定位四大技术路径，并通过多技术协同与实战案例验证，以期证明该战术体系的有效性，实现我方在复杂战场环境中，通过精准识别敌方反制装备的信号特征与部署规律，结合多层次定位技术与快速打击手段，可实现对敌方无人机防御体系的精准摧毁，打破战场电磁平衡，为己方无人机作战创造优势条件。

关键词：无人机反制装备；反向攻击战术；无线电反向定位；雷达探测反向定位；炮弹坐标点位；炮弹痕迹定位；战场电磁对抗

1.1 反向攻击战术的定义

反向攻击敌方无人机反制装备、单兵战术，是指通过探测、定位并摧毁敌方用于对抗己方无人机的防御性装备与人员的作战行动。该战术的核心是将战场防御态势逆转为主动进攻态势，从被动应对敌方无人机威胁转变为摧毁敌方反制能力，从而打破战场电磁平衡，为己方无人机作战创造有利条件。一是在技术方面，通过无线电反向定位、雷达探测反向定位、炮弹坐标点位等技术手段，实现对敌方反制装备的精准探测与定位。二是在战术方面，设计多层次协同打击方案，将探测、定位与摧毁行动形成闭环，实现对敌方反制能力的快速压制。三是在战略方面，通过削弱敌方无人机防御能力，为己方无人机作战创造战略优势，实现战场主动权的转移。

1.2 战术背景

无人机已成为现代战场的关键作战力量。根据最新数据，2025年全球无人机反制设备市场规模已达21.6亿美元，反映出无人机在军事领域的广泛应用。在俄乌冲突中，无人机已成为双方主要的空中威胁，单日互袭数量甚至超过500架次。面对这种威胁，各国军队纷纷部署各类无人机反制装备，包括无线电干扰器、GPS诱骗系统、雷达探测器、激光武器等。

然而，随着无人机反制技术的快速发展，战场电磁对抗态势日益复杂，传统的无人机作战模式面临严峻挑战。在这种情况下，反向攻击敌方无人机反制装备与单兵的战术价值日益凸显。通过精准摧毁敌方反制能力，一是破解敌方电磁屏障，确保己方无人机安全执行侦察、打击等任务，二是瓦解敌方无人机防御体系，削弱其战场感知能力，三是转变战场态势，从被动防御转变为主动进攻，四是打破敌方无人机作战节奏，造成其战场指挥混乱。

1.3 战术体系框架

本报告提出的反向攻击战术体系由三个核心模块构成，一是探测感知模块，通过无线电侦测、雷达信号分析、炮弹轨迹追踪等手段，发现敌方反制装备的位置与活动规律。二是智能决策模块，对探测到的信号进行分析处理，识别敌方反制装备类型，评估威胁等级，制定最优打击策略。三是打击摧毁模块，根据定位结果，选择合适的打击手段，实施精准摧毁行动，确保敌方反制能力被有效压制。

2.1 敌方无人机反制装备技术分类与工作原理

敌方无人机反制装备主要分为软杀伤与硬杀伤两大类，其技术原理与信号特征各不相同。

2.1.1软杀伤类装备

主要通过非物理破坏手段干扰或阻断无人机功能。

①无线电干扰设备

通过发射电磁波干扰无人机的遥控、图传或导航信号，迫使无人机悬停、返航或迫降。这类设备工作频段主要集中在2.4GHz、5.8GHz、433MHz、915MHz等无人机常用频段，具有开机辐射强、持续工作时间长、信号特征明显等特点。

②导航欺骗系统

伪造卫星定位信号，诱使无人机偏离航线或降落至安全区域。GPS欺骗主要采用延迟转发真实卫星信号转发式欺诈和完全伪造导航电文数据包生成式欺诈两种技术路径，其特点是需要与真实卫星信号同步，存在信号特征异常。

③电子对抗系统

如俄军克拉苏哈系列电子战系统，通过分析敌方信号特征，生成针对性干扰信号，可覆盖数百公里范围。这类系统开机时会释放大量电磁能量，产生明显的信号特征。

2.1.2硬杀伤类装备

通过物理手段直接摧毁或捕获无人机。

①激光武器。利用高能激光烧毁无人机关键部件，使其丧失飞行能力。激光武器工作时会产生强烈的热辐射和电磁噪声，可通过热成像与电磁监测设备探测。

②拦截弹与导弹。发射拦截弹或导弹直接击落无人机。这类装备具有发射瞬间信号特征明显、弹道轨迹可追踪、残骸可定位等特点。

③物理拦截装置。如俄军防无人机笼，通过金属网构筑电磁屏障。这类装置虽不主动辐射电磁波，但其金属结构会产生雷达反射特征，可通过雷达探测定位。

④单兵反制装备。如某单兵式盾型侦诱一体化设备，体积小、重量轻约3.2-6.5公斤、便携性强，支持全频段自适应干扰，有效反制距离达3公里，全流程响应时间≤5秒。单兵装备虽隐蔽性好，但其工作时仍会暴露电磁特征，且机动性受限。

2.2 敌方反制装备的信号特征与可探测节点

敌方反制装备在工作过程中会暴露多种可探测信号特征，这些特征构成了反向攻击的关键节点。

2.2.1无线电干扰设备信号特征

①开机启动特征。设备开机时会产生明显的电磁脉冲和频谱跃变，如俄军R-330Zh Zhitel自动无线电干扰站开机时电磁辐射强度会瞬间增加20-30dB，形成可探测的信号特征。

②工作频段特征。设备工作时会在特定频段2.4GHz、5.8GHz产生持续的强电磁辐射，形成明显的频谱热区。

③跳频模式特征。现代干扰设备普遍采用跳频技术，但其跳频序列仍具有特定规律，可通过深度学习模型识别并分析。

④信号强度变化。设备在干扰不同目标时，信号强度会呈现特定变化模式，如对多架无人机同时干扰时，信号功率会周期性增加。

2.2.2 GPS诱骗系统信号特征

①伪随机码特征。GPS欺骗信号需要伪造卫星的伪随机码，但难以完全复制卫星信号的复杂特征，存在可识别的异常。

②信号同步特征。欺骗系统需要与真实卫星信号同步，形成特定的信号同步点，可通过分析这些同步点实现反向定位。

③频谱分布特征。GPS欺骗信号的频谱分布与真实卫星信号存在差异，可通过频谱分析技术识别。

④虚假坐标特征。GPS欺骗系统会生成特定的虚假坐标，这些坐标通常集中在某些区域，如南京案例中东北方向移动的伪随机码，可作为定位线索。

2.2.3雷达探测设备信号特征

①脉冲重复间隔特征。雷达工作时会产生具有特定脉冲重复间隔的信号，不同型号雷达的PRI具有独特分布模式。

②脉冲宽度特征。不同雷达的脉冲宽度也具有识别性差异，可通过分析PW分布判断雷达类型。

③扫描模式特征。雷达扫描模式如扇形扫描、圆周扫描会产生特定的时间序列特征，可作为定位依据。

④波束指向特征。雷达波束指向变化会反映在信号强度与到达角度上，可通过分析这些变化判断雷达位置。

2.2.4单兵反制装备信号特征

①通信信号特征。单兵反制装备需要与指挥中心或后方系统通信，这些通信信号可被截获分析。

②控制信号特征。装备操作需要控制信号，这些信号具有特定的频谱特征和时序模式。

③物理特征。如激光武器工作时的热辐射、电机工作的声纹特征等，可通过多模态传感器融合技术探测。

④部署规律特征。单兵装备通常需要部署在特定位置如高地、视野开阔区域才能发挥最佳效果，这种部署规律可被预测利用。

2.3 反向攻击的关键节点与攻击窗口

敌方反制装备在工作周期中存在多个可被攻击的关键节点。一是开机阶段，设备启动时会释放明显的电磁脉冲和频谱特征，是最佳攻击窗口。如俄军克拉苏哈系统开机时电磁辐射强度会瞬间增加，形成可探测的信号特征。二是扫描阶段，雷达设备在扫描过程中会周期性发射脉冲信号，这些信号可被截获分析，判断雷达位置与工作模式。三是干扰阶段，干扰设备在干扰目标时会释放强电磁信号，形成明显的频谱热区，可作为定位依据。四是通信阶段，单兵装备与指挥中心通信时会暴露通信信号特征，可通过截获分析定位操作人员。五是部署阶段，装备部署时需要特定环境（如高地、开阔区域）以获得最佳探测效果，这种部署规律可被预测利用。攻击窗口的选择至关重要。研究表明，敌方反制装备在工作周期中约有10-15%的时间处于高暴露状态，此时实施攻击成功率最高。无线电干扰设备在干扰目标时信号强度最大，但同时隐蔽性最差，GPS诱骗系统在信号同步阶段精度最高，但同样暴露明显特征。

3.1 无线电反向定位技术原理

无线电反向定位技术主要基于TDOA到达时间差原理，通过测量同一信号源到达不同接收站的时间差，构建双曲线方程组，确定信号源的位置。该技术具有隐蔽性强、无需主动辐射电磁波、探测范围广等优势，是反向攻击敌方无线电干扰设备的核心技术。

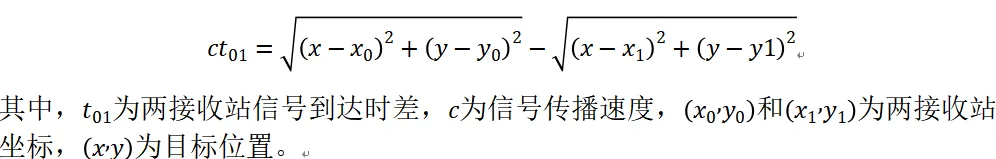

TDOA定位数学模型可表示为：

3.2 信号特征提取与定位算法

无线电反向定位技术依赖对敌方反制装备信号特征的精准提取与分析：

3.2.1信号特征提取

①频谱特征提取。通过频谱分析识别敌方干扰设备的工作频段、信号强度、带宽等参数。例如，某单兵式盾型侦诱一体化设备工作于2.4GHz、5.2GHz、5.8GHz多频段。

②时域特征提取。分析信号的脉冲宽度、重复周期、调制方式等时域特征，识别特定设备类型。

③跳频模式分析。对跳频设备的跳频序列进行建模与预测，提高定位精度。

3.2.2定位算法实现

①CHAN算法。采用加权最小二乘法迭代优化目标位置估计值，计算精度高，但收敛速度较慢。

②Taylor算法。基于泰勒展开进行线性近似，运算速度快，但依赖初始估计值精度。

③改进樽海鞘群算法。通过反向学习策略优化初始种群，有效解决传统算法的收敛不稳定问题。

④多传感器数据融合。结合雷达、光学等多源数据，提高定位精度与可靠性。

3.3 单兵反制装备定位技术实现

针对单兵反制装备的隐蔽性特点，需采用特殊的无线电反向定位技术。

3.3.1分布式节点部署

①单兵-无人机协同部署。将TDOA接收节点部署在单兵装备与无人机上，形成灵活的探测网络。某单位的系统采用此策略，成功实现对无信号目标的高精度定位。

②自组网技术。利用自组网技术实现多节点间的自动组网与数据共享，无需复杂布线，适合复杂战场环境。

3.3.2隐蔽性探测技术

①低功率探测模式。采用低功率探测模式减少自身暴露风险，同时通过AI算法优化探测效率。

②多频段轮询探测。在不同频段间轮询探测，避免长时间固定频段工作暴露自身位置。

3.3.3实战化定位系统设计

①多模态融合定位。将无线电侦测与声学、热成像、AI视频等多源数据融合，提高定位成功率。国内某公司的系统通过此技术，对无信号目标检出率提升超60%。

②边缘AI计算。在单兵装备上集成边缘AI计算单元，实现信号特征的实时分析与定位计算，缩短响应时间。

③全频段覆盖。设计支持1.2GHz-6GHz全频段自适应干扰的系统，确保对各类敌方反制装备的全面探测。

3.4 技术优势与局限性

3.4.1无线电反向定位技术优势

①隐蔽性强。无需主动辐射电磁波，隐蔽性极佳，适合战场隐蔽侦察。

②探测范围广。在理想条件下，TDOA系统探测半径可达5公里。

③定位精度高。在多节点协同下，定位精度可达米级，满足战术打击需求。

④成本效益比高。单兵装备成本低，约3.2-6.5公斤，价格仅为国外同类产品的1/3，适合大规模部署。

3.4.2局限性

①依赖多节点部署。需至少三个接收站才能形成有效定位，单兵作战条件下部署难度大。

②时间同步要求高。多节点间需高精度时间同步，否则定位精度显著下降。

③复杂环境适应性差。在城市、山地等复杂环境中，多径效应和障碍物遮挡会显著降低定位精度，误差可达±50米。

④动态目标跟踪困难。对高速移动的单兵装备，传统TDOA算法难以实现稳定跟踪。

4.1 雷达无源定位技术原理

雷达无源定位技术是一种通过接收雷达辐射信号并经处理确定其空间或地理位置的电子对抗技术，主要应用于电子侦察领域。与有源雷达不同，无源雷达本身不发射电磁波，而是通过分析敌方雷达的信号特征实现定位，具有隐蔽性强、抗干扰能力强、生存能力高等优势。

雷达无源定位主要有三种实现方式。一是测向定位法。通过多个侦察站测量雷达信号的方向，利用方向线交叉确定雷达位置。在二维平面中，至少需要两个侦察站；在三维空间中，通常需要三个侦察站。二是测时差定位法，利用反罗兰原理，通过测量雷达信号到达不同接收站的时间差，构建双曲线方程组确定雷达位置。该方法需要各接收站之间有精确的时间同步。三是测向时差定位法，结合测向与测时差两种方法，利用主站与副站接收信号的时间差和方向差，通过数学建模确定雷达位置。该方法综合了前两种方法的优点，定位精度最高。

4.2 雷达信号特征分析与定位算法

雷达探测反向定位技术依赖对敌方雷达信号特征的精确分析。

4.2.1雷达信号特征提取

①脉冲参数分析。提取雷达信号的脉冲重复频率、脉冲宽度、载频等关键参数，构建雷达信号指纹。

②调制方式识别。分析雷达信号的调制方式，如线性调频、相移键控等，判断雷达类型与工作模式。

③扫描模式识别。分析雷达扫描模式，如扇形扫描、圆周扫描的时间序列特征，判断雷达部署位置与意图。

4.2.2定位算法实现

①三维聚类算法。基于ε-球域法的三维聚类算法可从复杂电磁环境中提取敌方雷达的脉冲特征，提高定位准确性。

②卡尔曼滤波算法。通过卡尔曼滤波算法对雷达信号进行跟踪与预测，提高动态目标定位稳定性。

③扩展卡尔曼滤波算法。用于单站雷达定位，通过迭代扩展卡尔曼滤波算法，避免多站协同的时间同步问题。

④多普勒无源定位。利用雷达信号多普勒频率变化，判断雷达与目标的相对运动，提高定位精度。

4.3 单兵雷达反制装备定位技术实现

针对单兵雷达反制装备的隐蔽性特点，需采用特殊的雷达无源定位技术。

4.3.1智能表面辅助定位

①可重构智能表面技术。利用可重构智能表面吸收敌方雷达能量并反向定位，通过分析雷达波束方向与能量分布，判断雷达位置。该技术可将雷达截面积降低25dB，同时提供定位信息。

②多站协同定位。通过多个侦察站协同工作，利用雷达信号到达各站的时间差或角度差，构建定位方程组确定雷达位置。

4.3.2隐蔽性探测技术

①低功率探测模式。采用低功率探测模式减少自身暴露风险，同时通过AI算法优化探测效率。

②多频段轮询探测。在不同频段间轮询探测，避免长时间固定频段工作暴露自身位置。

4.3.3实战化定位系统设计

①多传感器融合定位。将雷达信号与无线电、光学等多源数据融合，提高定位成功率。

②边缘AI计算。在单兵装备上集成边缘AI计算单元，实现雷达信号的实时分析与定位计算。

③抗干扰设计。采用抗干扰天线与信号处理技术，提高在复杂电磁环境下的定位稳定性。

4.4 技术优势与局限性

4.4.1雷达无源定位技术具有以下优势

①隐蔽性强。无需主动辐射电磁波，隐蔽性极佳，适合战场隐蔽侦察。

②探测距离远。对雷达信号的探测距离可达数十公里，远超无线电干扰设备的探测范围。

③定位精度高。在多站协同下，定位精度可达米级，满足战术打击需求。

④抗干扰能力强。可有效对抗敌方电子干扰，提高战场生存能力。

4.4.2局限性

①信号依赖性强。需依赖敌方雷达主动发射信号，当雷达处于静默状态时无法定位。

②多站部署需求高。需多个侦察站协同工作才能实现高精度定位，单兵作战条件下部署难度大。

③动态环境适应性差。在高速移动目标或复杂电磁环境下，定位精度会显著下降。

④设备体积与功耗限制。高精度雷达无源定位设备体积大、功耗高，不适合单兵携带。

5.1 炮弹坐标点位技术原理

炮弹坐标点位技术是指通过分析敌方发射的炮弹轨迹、落点等信息，反推炮位位置的技术。该技术主要基于弹道学原理与多传感器数据融合，通过测量炮弹发射时间、飞行轨迹、落点位置等参数，结合地形、气象等环境因素，计算炮位坐标。

炮弹坐标点位的核心算法包括，一是弹道反演算法，基于测量的炮弹飞行轨迹与落点，反推炮弹发射初速、仰角、方位角等参数，进而计算炮位坐标。二是多站协同定位算法，通过多个探测站测量的炮弹轨迹信息，构建定位方程组，提高定位精度。三是环境补偿算法，考虑地形、气象等因素对炮弹飞行的影响，对定位结果进行补偿修正。

5.2 炮弹轨迹测量与定位技术实现

炮弹坐标点位技术依赖对炮弹轨迹的精确测量。

5.2.1多传感器探测网络

①声学探测阵列。通过声波到达时间差测量炮弹发射位置，定位精度可达50-100米。

②光电探测系统。通过红外、可见光等多波段光电探测，捕捉炮弹尾焰与飞行轨迹，结合图像处理技术分析炮弹速度与方向。

③雷达探测系统。利用雷达探测炮弹飞行轨迹，测量其速度、高度等参数，提高定位精度。

5.2.2数据融合与定位计算

①多源数据融合。将声学、光电、雷达等多源数据融合，提高定位可靠性与精度。

②卡尔曼滤波算法。用于动态目标，如移动炮位的跟踪与预测，提高定位稳定性。

③蒙特卡洛模拟算法。用于复杂环境下的定位误差分析与概率评估，提高定位成功率。

5.3 炮弹痕迹定位技术原理

炮弹痕迹定位技术是指通过分析炮弹落点的痕迹特征，如弹坑形状、碎片分布、热辐射等，判断炮弹类型、发射角度等参数，进而辅助定位炮位的技术。炮弹痕迹定位的核心技术包括三个方面。

5.3.1弹坑特征分析

①弹坑几何参数测量。测量弹坑的深度、直径、形状等几何参数，结合弹药特性，反推发射角度与初速。

②碎片分布分析。分析炮弹碎片的分布模式，判断炮弹类型与发射方向。

5.3.2热辐射特征分析

①热成像技术。利用热成像探测炮弹落点的热辐射特征，判断弹药种类与爆炸强度。

②热扩散模型。通过分析热辐射随时间的扩散模式，反推炮弹爆炸能量与弹坑深度。

5.3.3环境特征分析

①土壤类型识别。识别炮弹落点的土壤类型，分析其对弹坑形成的影响，提高定位精度。

②植被覆盖分析。分析炮弹落点周围的植被覆盖情况，判断炮弹爆炸时的环境条件。

5.4 单兵反制装备的炮弹定位技术应用

针对单兵反制装备的隐蔽性特点，炮弹定位技术可应用于反辐射导弹定位、炮弹残骸分析、战术协同应用。

5.4.1反辐射导弹定位

①反辐射导弹轨迹分析。通过分析反辐射导弹的飞行轨迹，反推导弹发射位置，进而定位雷达等反制装备。

②导弹类型识别。通过分析导弹飞行速度、高度、弹道特征等，识别导弹类型，判断反制装备等级。

5.4.2炮弹残骸分析

①残骸成分分析。通过分析炮弹残骸的成分，判断弹药类型与来源。

②残骸分布模式识别。识别不同反制装备的弹药残骸分布模式，提高定位精度。

5.4.3战术协同应用

①与无线电、雷达定位协同。将炮弹定位结果与无线电、雷达定位结果融合，提高定位可靠性与精度。

②作为打击效果评估手段。通过分析炮弹落点与痕迹，评估打击效果，指导后续作战行动。

5.5 技术优势与局限性

5.5.1炮弹坐标点位与炮弹痕迹定位技术具有以下优势。

①隐蔽性强。无需主动辐射电磁波，隐蔽性极佳，适合战场隐蔽侦察。

②探测范围广。对炮弹发射位置的探测距离可达数十公里，覆盖范围广。

③定位精度高。在多站协同下，定位精度可达50-100米，满足战术打击需求。

④环境适应性好。不受电磁干扰影响，可在复杂电磁环境下稳定工作。

5.5.2同时也存在以下局限性：

①依赖炮弹发射。需等待敌方发射炮弹才能实施定位，时效性差。

②数据采集难度大。需在炮弹发射后快速采集轨迹与落点数据，战场环境下实施难度大。

③环境因素影响。地形、气象等因素对炮弹飞行轨迹与落点分析影响显著，需复杂环境补偿算法。

④单兵装备应用受限。高精度炮弹定位设备体积大、功耗高，不适合单兵携带，需依赖车载或无人机平台。

6.1 多技术协同战术框架设计

……

……

……

……
