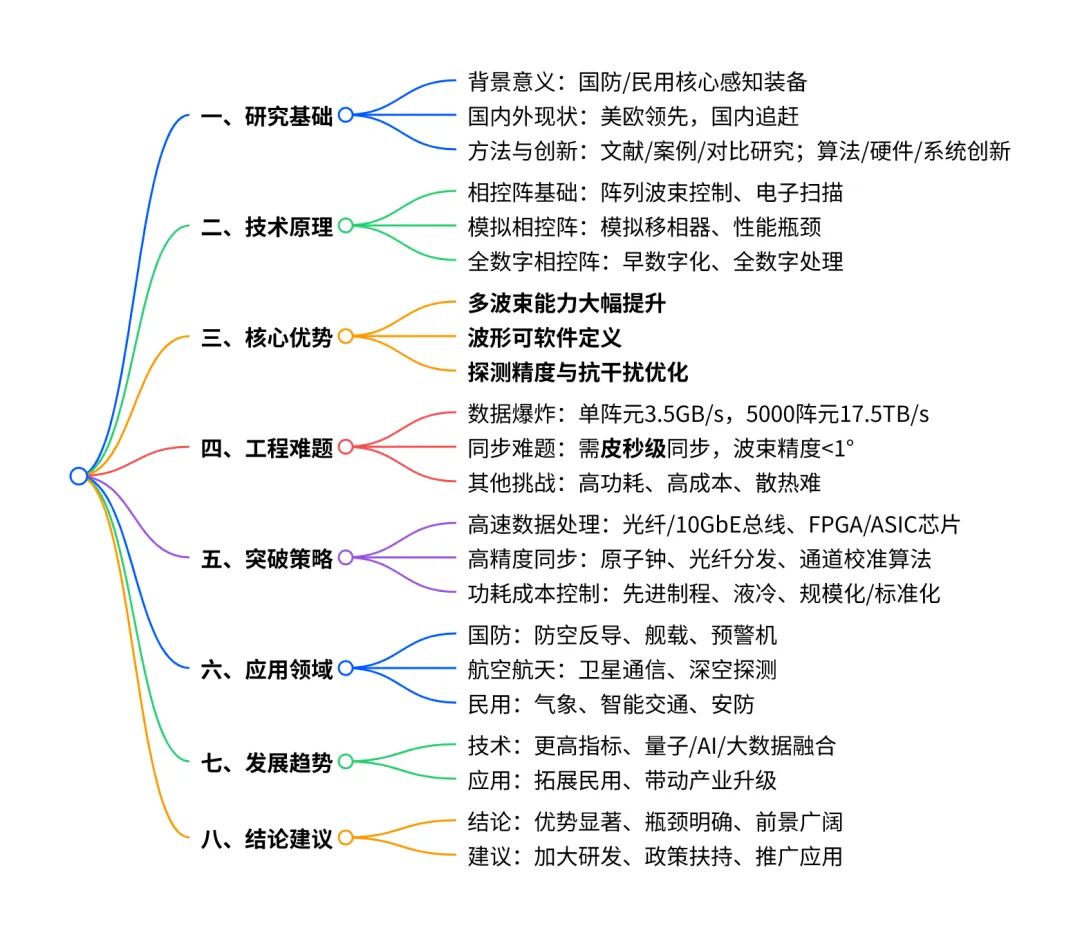

全数字相控阵雷达遵循早数字化、全数字处理核心原则，相比传统模拟相控阵具备多波束强、波形软件定义、探测与抗干扰优三大核心优势，是国防与民用高端感知核心装备；其工程落地面临TB 级海量数据处理、皮秒级全通道同步、高功耗与高成本三大核心瓶颈，需通过高速总线、高精度同步、低功耗与成本优化技术突破，当前已在防空反导、舰载、预警机、卫星通信等领域规模化应用，未来将向更高性能、与 AI / 大数据 / 5G 深度融合、民用场景拓展方向发展。

一、引言

1.1 研究背景与意义

在现代国防和航空航天领域，相控阵雷达作为核心感知装备，有着不可替代的重要地位。与传统机械扫描雷达相比，相控阵雷达的波束捷变、多目标跟踪、抗干扰等性能优势显著，使其广泛应用于防空反导、战场态势感知、飞行器导航与监测等关键场景。从军事角度看，相控阵雷达是构建现代化防御体系的基石，如美国“宙斯盾” 系统中的 AN/SPY-1 雷达，能同时对多个空中、海上目标进行搜索、跟踪与识别，为舰艇提供全方位防空预警，极大增强舰队在复杂海战环境下的防御能力 。在防空作战中，它能够快速捕捉来袭敌机和导弹，为拦截武器提供精确目标指示，有效提升防空作战成功率和反应速度。在导弹防御系统中，可对弹道导弹发射、飞行轨迹进行实时监测，为反导拦截提供关键信息支持。在民用领域，相控阵雷达在气象监测、航空航天、智能交通等方面也发挥着重要作用。在气象监测方面，相控阵气象雷达能够快速扫描大气，获取高时空分辨率的气象数据，准确探测降水、风暴、龙卷风等天气现象，为天气预报提供更精准的数据基础，有效提高气象灾害的预警能力，保障人民生命财产安全 。在航空航天领域，相控阵雷达用于卫星通信、飞行器导航与监测等，助力实现高效、安全的太空探索和航空运输。例如，在卫星发射过程中，相控阵雷达可实时监测火箭的飞行状态，确保发射任务的顺利进行；在民航机场，相控阵雷达能够对飞机的起降进行精确引导，提高机场的运行效率和安全性。在智能交通领域，相控阵雷达作为自动驾驶汽车的关键传感器之一，可实时感知车辆周围的环境信息，包括其他车辆、行人、障碍物的位置和运动状态，为自动驾驶系统提供可靠的数据支持，推动智能交通的发展，提升交通安全性和效率 。

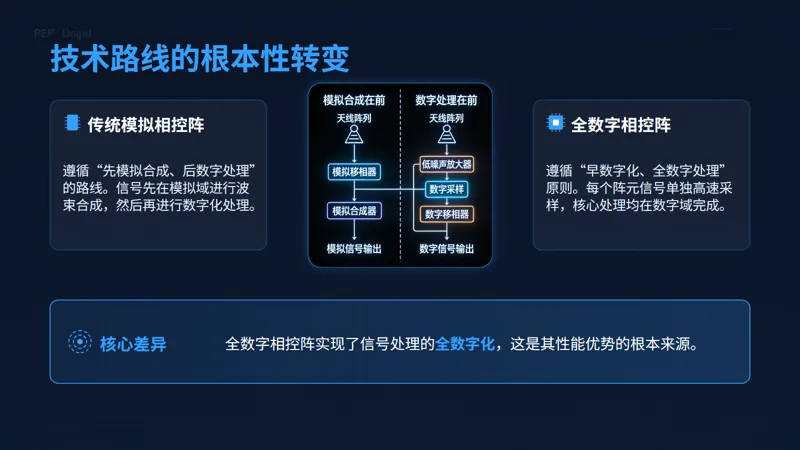

在相控阵技术体系中，全数字相控阵凭借卓越性能潜力，成为各国技术竞争焦点。它与传统模拟相控阵在技术思路上有着根本性转变，传统模拟相控阵是“先模拟合成、后数字处理”，而全数字相控阵遵循 “早数字化、全数字处理” 原则，对每个阵元接收的模拟信号单独进行高速采样、模数转换，在数字域完成时延校准、波束形成、目标检测、抗干扰等所有核心处理流程。这种技术路线带来多波束能力大幅提升，可同时生成多个独立波束，实现多目标探测与跟踪；波形可软件定义，通过数字算法灵活调整信号波形，适配不同探测场景与抗干扰需求；探测精度与抗干扰性能显著优化，数字域处理可有效抑制噪声与干扰，提升信号检测可靠性等优势。

然而，全数字相控阵因极高工程实现难度，被业界称为电子工程领域的“地狱模式” 设计。其面临数据量超级大爆炸问题，每个阵元配备独立高速 ADC，数据吞吐量呈指数级增长，对数据传输总线、存储模块、信号处理芯片要求极高；还面临全通道绝对收发同步难题，波束指向精度取决于阵元通道时间与相位同步精度，实现皮秒级同步面临时钟同步、通道一致性校准、电磁干扰防控等多重挑战。此外，功耗、体积、成本等工程挑战也限制其规模化应用。

研究全数字相控阵雷达技术和挑战意义重大。从技术发展角度，有助于突破现有技术瓶颈，推动相控阵雷达技术向更高水平迈进，为后续技术创新奠定基础；从国防安全角度，掌握全数字相控阵雷达核心技术，可提升国家军事防御能力，增强在复杂国际形势下的战略威慑力；从民用领域角度，能促进气象监测、航空航天、智能交通等行业发展，提高社会生产生活的安全性和便利性，创造巨大经济和社会效益。

1.2 国内外研究现状

国外在全数字相控阵雷达技术研究和应用方面起步较早，取得众多成果。美国在该领域处于世界领先地位，早在 20 世纪末，“宙斯盾” 系统中的 AN/SPY - 1 雷达就应用数字波束形成（DBF）技术，实现多目标快速搜索、跟踪与精确探测，极大提升舰艇防空反导能力。此后，美国持续加大研发投入，在算法研究上，提出基于最小方差无失真响应（MVDR）准则的算法等先进自适应波束形成算法，能在抑制干扰同时最大限度保持目标信号完整性，提高雷达抗干扰能力和目标检测精度；在硬件实现上，采用高性能数字信号处理器（DSP）和现场可编程门阵列（FPGA），实现大量数据快速处理和实时波束形成，满足现代雷达系统对高速、实时信号处理需求。美国还开展诸多相控阵雷达重要预研项目，不断探索新体制、新材料、新工艺在全数字相控阵雷达中的应用。

欧洲的英国、法国等国家在相关技术研究方面也有深厚技术积累。英国在舰载雷达和机载雷达领域，通过 DBF 技术显著提升雷达性能。其研制的舰载雷达利用 DBF 技术实现对海空目标全方位、高精度监测，为舰艇作战指挥提供可靠情报支持；机载雷达借助 DBF 技术实现对多个目标同时跟踪和识别，增强战机在复杂空战环境下态势感知能力。法国在相控阵雷达基础研究和工程应用方面取得重要进展，研发的 DBF 系统在波束形成精度和灵活性方面有独特优势，法国学者在天线阵列设计和信号处理算法方面深入研究，提出基于分布式阵列的 DBF 技术等创新性方法，有效提高雷达分辨率和探测距离 。

国内随着国家对国防科技和高端制造业高度重视，在全数字相控阵雷达技术研究上取得长足进步。科研团队在理论研究和工程实践方面不断探索，逐步缩小与国际先进水平差距。在算法研究方面，对国外经典算法进行改进和创新，引入自适应门限机制、多传感器信息融合技术等，提高数据率调整准确性和稳定性以及目标状态估计精度。在硬件实现上，加大对高性能信号处理芯片、高速数据传输总线等关键硬件的研发投入，部分技术已达到或接近国际先进水平。在一些实际应用场景中，如气象监测领域，成功研制 C 波段、S 波段数字相控阵天气雷达，通过 “全数字相控阵 + 双偏振技术”，显著提升地物杂波抑制能力与自动化探测能力 。

尽管国内外在全数字相控阵雷达技术研究和应用取得一定成果，但仍存在不足和待解决问题。多数算法在复杂多目标环境下，尤其是目标密集、存在强干扰和杂波场景中，数据率调整及时性和准确性有待提高，容易出现目标关联错误和跟踪中断情况；现有算法在计算复杂度和实时性之间平衡不够理想，部分算法虽理论上能实现较好跟踪性能，但因计算量过大，难以满足实际工程对实时性严格要求；对于不同类型相控阵雷达（如固定面阵、旋转相控阵、有源相控阵、无源相控阵等）特点和应用场景考虑不够全面，缺乏具有普适性和针对性技术方案；在工程实现方面，全数字相控阵雷达的功耗、体积、成本等问题仍未得到有效解决，限制其大规模推广应用。

1.3 研究方法与创新点

本报告采用多种研究方法，力求全面、深入分析全数字相控阵雷达技术。通过文献研究法，广泛搜集国内外关于相控阵雷达，特别是全数字相控阵雷达的学术论文、研究报告、专利文献等资料，梳理技术发展脉络，了解研究现状和前沿动态，为后续研究提供理论基础。运用案例分析法，以美国“宙斯盾” 系统中的 AN/SPY - 1 雷达、英国舰载和机载雷达、法国 DBF 系统以及国内在气象监测领域应用的数字相控阵天气雷达等为典型案例，深入剖析其技术特点、应用效果以及面临问题，总结经验教训。采用对比研究法，对国内外全数字相控阵雷达技术在算法、硬件实现、应用场景等方面进行对比，找出差距与优势，明确发展方向；对全数字相控阵雷达与传统模拟相控阵雷达从技术原理、性能指标、应用范围等方面进行对比，突出全数字相控阵雷达优势与挑战。

本研究的创新点主要体现在以下几个方面：一是在算法研究方面，提出一种融合深度学习与传统自适应波束形成算法的新方法，利用深度学习强大的特征提取和模式识别能力，提高在复杂电磁环境下对干扰信号和目标信号的分辨能力，优化自适应波束形成算法性能，有效提升雷达抗干扰能力和目标检测精度，弥补现有算法在复杂环境下性能不足问题。二是在硬件实现上，探索基于新型材料和架构的信号处理芯片设计思路，结合先进半导体材料和 3D 集成技术，设计具有更高计算性能、更低功耗的专用信号处理芯片，以满足全数字相控阵雷达对海量数据实时处理需求，同时降低系统功耗和体积，解决当前硬件设计面临的性能与功耗、体积之间矛盾。三是从系统工程角度出发，综合考虑全数字相控阵雷达数据处理、收发同步、功耗、体积、成本等多方面因素，提出一种全面优化系统设计方案。通过优化数据传输架构、改进同步机制、采用高效散热技术和成本控制策略等，实现系统整体性能提升和工程化应用可行性增强，为全数字相控阵雷达实际应用提供更具操作性解决方案。

二、相控阵雷达基础原理剖析

2.1 相控阵雷达工作逻辑

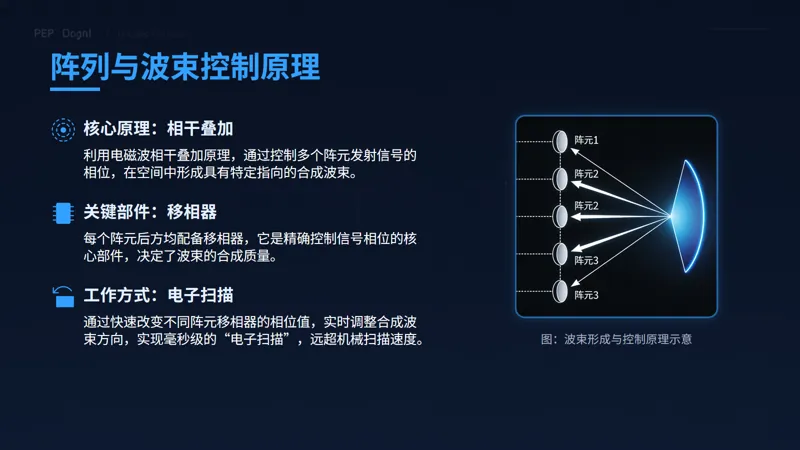

2.1.1 阵列与波束控制原理

相控阵雷达的核心在于通过阵列化排列的多个辐射单元（阵元）来实现对电磁波的精确控制。这些阵元按照一定的几何规律排列，如常见的直线阵、平面阵等。以直线阵为例，多个阵元沿一条直线等间距分布，每个阵元都能够独立地发射和接收电磁波信号。

其工作的关键原理是电磁波的相干叠加。当多个阵元发射的电磁波在空间中传播时，它们会相互干涉。如果各个阵元发射的信号相位相同，那么在空间中它们会相互加强，形成一个较强的合成波束；反之，如果相位不同，信号之间会相互削弱甚至抵消。为了实现对波束的精确控制，相控阵雷达在每个阵元后设置移相器，通过调整移相器的参数，可以改变每个阵元发射信号的相位。例如，在一个简单的相控阵雷达系统中，当所有阵元的移相器设置为相同的值时，发射的信号相位一致，合成波束将垂直于阵列平面发射出去；当需要改变波束方向时，通过调整不同阵元移相器的相位值，使得不同阵元发射信号的相位产生差异，从而改变合成波束的方向，实现所谓的“电子扫描”，这种方式相比于传统机械扫描雷达，大大提高了扫描速度和灵活性 。

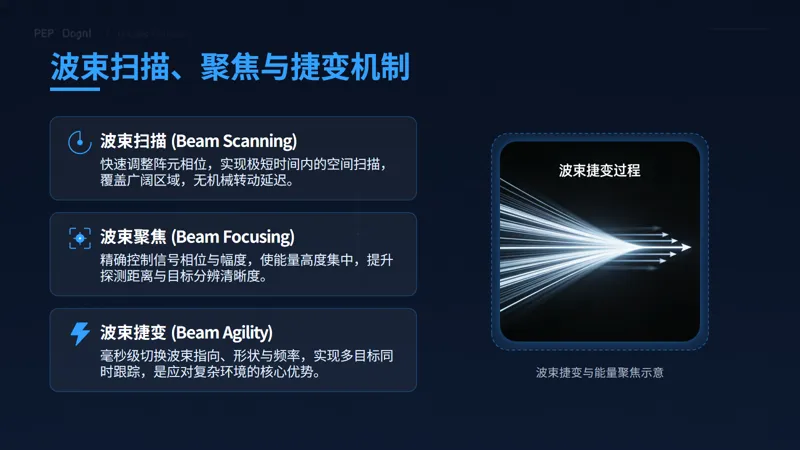

2.1.2 波束扫描、聚焦与捷变机制

波束的定向扫描是相控阵雷达的重要功能之一。通过精确控制每个阵元发射信号的相位，相控阵雷达能够实现波束在空间中的快速扫描。假设一个由 N 个阵元组成的均匀直线阵，阵元间距为 d，当第 n 个阵元的相位延迟为时，根据电磁波的干涉原理，合成波束的方向满足（其中为信号波长）。通过依次改变各个阵元的相位延迟，就可以使波束在一定角度范围内扫描。例如，当需要将波束从当前方向扫描到另一个方向时，系统会根据目标方向计算出每个阵元需要调整的相位值，然后通过移相器快速调整，实现波束的快速转向，这个过程可以在极短的时间内完成，远远快于传统机械扫描雷达的机械转动速度。

波束聚焦则是通过调整阵元发射信号的相位和幅度，使得电磁波在目标方向上的能量更加集中，从而提高对目标的探测能力。在聚焦过程中，根据目标的距离和方向，相控阵雷达会对不同阵元的信号进行精确的相位补偿和幅度加权，使得在目标位置处，各个阵元发射的信号能够同相叠加，增强信号强度。比如，对于远距离目标，需要对较远阵元的信号进行适当的延迟补偿，以保证它们在目标处能够同步到达并叠加。

波束捷变是相控阵雷达区别于传统雷达的重要特性，它能够在极短时间内改变波束的指向、形状和频率等参数。实现波束捷变的关键在于相控阵雷达的数字化控制系统和快速响应的移相器等硬件设备。在数字化控制系统中，通过预先存储多种不同的波束控制参数和算法，当需要进行波束捷变时，系统能够快速调用相应的参数，通过移相器和其他控制电路，迅速改变每个阵元的发射信号特性，从而实现波束的快速变化。例如，在面对多个快速移动的目标时，相控阵雷达可以在毫秒级的时间内，将波束从一个目标快速切换到另一个目标，实现对多个目标的同时跟踪和监测。

阵元数量对波束性能有着显著影响。一般来说，阵元数量越多，波束的指向精度越高。因为更多的阵元可以提供更精细的相位控制，使得合成波束的方向更加精确。根据瑞利准则，波束宽度与阵元数量成反比，阵元数量越多，波束宽度越窄，能够更准确地分辨不同方向的目标。例如，一个拥有 100 个阵元的相控阵雷达，相比于只有 50 个阵元的雷达，其波束宽度更窄，对相邻目标的分辨能力更强，在复杂的目标环境中，能够更准确地识别和跟踪多个目标 。同时，更多的阵元也意味着可以提供更高的发射功率和接收灵敏度，增强雷达的探测距离和抗干扰能力 。

2.2 模拟相控阵雷达技术分析

2.2.1 模拟移相器工作原理

模拟移相器是模拟相控阵雷达中控制阵元相位的关键部件，其工作原理基于传输介质对传导波动引入相移的特性。早期的模拟移相器常利用 R - C 串联电路，当输入正弦波电压时，电路中电压、电流也为正弦波。以电阻或电容端作输出，改变电源频率 f 或电路参数 R、C ，输出电压相对输入电压的相位就会改变，实现阻容移相 。此外，还可利用晶体管电路，在输入端加控制信号来控制移相大小；或者利用阻容电路延时、单片机内部定时器等达到移相目的 。

在实际应用中，如常见的铁氧体移相器，它含铁氧体材料，受磁场作用有磁性，能以低插入损耗、简单快速响应操纵电磁波。当外部磁场发生变化时，铁氧体的磁导率会改变，从而使得通过铁氧体的电磁波相位发生变化，实现对信号相位的控制。再如 pin 二极管移相器，基于 pin（正 - 本征 - 负）二极管施加偏置电压后阻抗快速改变的特性，利用可变电容原理工作 。通过改变偏置电压，调整 pin 二极管的电容值，进而改变信号通过时的相位，达到移相的效果 。这些模拟移相器通过不同的物理机制，实现了对信号相位的连续或离散调整，为模拟相控阵雷达的波束控制提供了基础 。

2.2.2 模拟相控阵雷达技术瓶颈

尽管模拟移相器在模拟相控阵雷达中得到了广泛应用，但其存在天然的性能瓶颈。模拟移相器本质上是一种被动式模拟器件，其相位控制能力受到诸多限制。它仅能对特定方向、特定频段的信号实现近似相位控制，适配性有限。

当雷达需要实现宽频段工作时，模拟移相器的性能问题就会凸显。由于不同频率的信号在模拟移相器中的传输特性不同，随着频率的变化，移相器的相位控制精度会急剧下降。例如，在一个原本设计用于某一特定频段的模拟移相器，当工作频率偏离设计频段时，其实际移相量与理论移相量之间的偏差会增大，导致波束指向出现偏差，影响雷达对目标的探测精度。

在复杂波形生成方面，模拟移相器也面临挑战。对于现代雷达系统，常常需要生成各种复杂的波形来满足不同的探测需求，如线性调频信号、相位编码信号等。模拟移相器难以精确地对这些复杂波形进行相位控制，容易导致信号失真。因为模拟移相器在处理复杂波形时，无法快速、准确地根据波形的变化调整相位，使得合成后的信号波形与预期波形存在差异，降低了雷达对目标的检测和识别能力。

当模拟相控阵雷达需要实现多波束同时工作时，模拟移相器的局限性更加明显。多个波束的形成需要对不同方向的信号进行精确的相位控制，模拟移相器在同时处理多个波束时，由于其相位控制精度有限，容易出现信号之间的相互干扰，导致波束畸变。比如，在同时生成两个波束时，由于模拟移相器对两个波束的相位控制不够精确，可能会使两个波束在空间中的重叠区域出现信号干扰，影响雷达对该区域目标的探测和跟踪。这些问题使得模拟相控阵雷达在高端场景的应用中受到限制，难以满足现代雷达系统对高性能的要求。

三、全数字相控阵雷达技术解析

3.1 全数字相控阵雷达工作原理

3.1.1 早数字化与全数字处理原则

3.1.2 与传统模拟相控阵对比分析

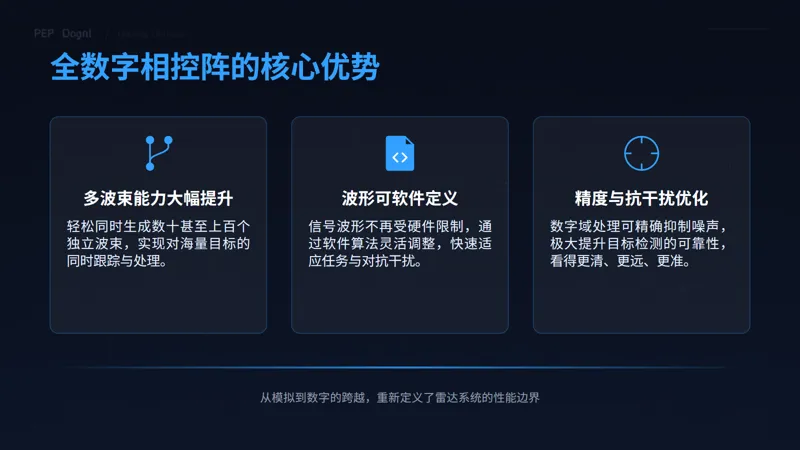

3.2 全数字相控阵雷达性能优势

3.2.1 多波束能力提升

3.2.2 波形可软件定义

3.2.3 探测精度与抗干扰性能优化

四、全数字相控阵雷达工程难题探究

4.1 数据量爆炸与处理挑战

4.1.1 数据量增长规模与影响

4.1.2 对硬件系统的要求

4.2 全通道收发同步难题

4.2.1 同步精度对波束指向的影响

4.2.2 实现同步精度的技术挑战

4.3 其他工程挑战

4.3.1 功耗与散热问题

4.3.2 成本与规模化应用困境

五、全数字相控阵雷达关键技术突破策略

5.1 高速数据传输与处理技术

5.1.1 高速总线与数据传输优化

5.1.2 高性能信号处理芯片研发

5.2 高精度同步技术方案

5.2.1 高精度原子钟与同步分发系统

5.2.2 通道一致性校准算法与技术

5.3 功耗、成本控制技术

5.3.1 低功耗硬件设计与散热技术

5.3.2 成本优化策略与技术创新

六、全数字相控阵雷达应用领域与案例分析

6.1 国防军事领域应用

6.1.1 防空反导系统中的应用

6.1.2 舰载雷达系统中的应用

6.2 航空航天领域应用

6.2.1 预警机雷达系统中的应用

6.2.2 卫星通信与探测中的应用

七、全数字相控阵雷达发展趋势与展望

7.1 技术发展趋势

7.1.1 更高性能指标的追求

7.1.2 与新兴技术的融合

7.2 应用拓展展望

7.2.1 新应用领域的探索

7.2.2 对行业发展的影响

八、结论与建议

8.1 研究结论总结

8.2 发展建议与展望
