导读
四 大 方 面
设备、管件管道、阀门、仪表
看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢？一起来看看到各种化工工艺流程图的时候，总
01

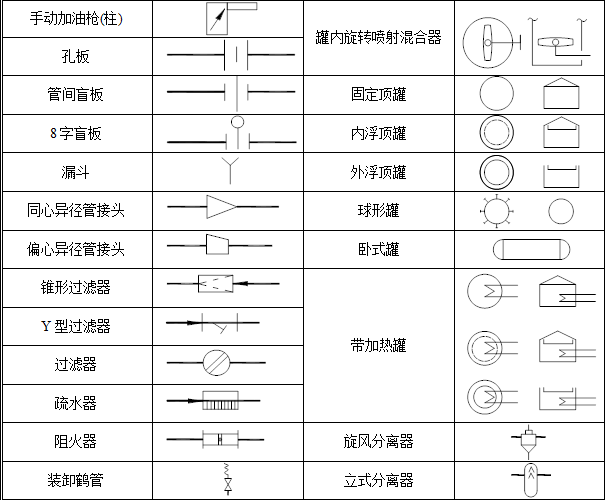

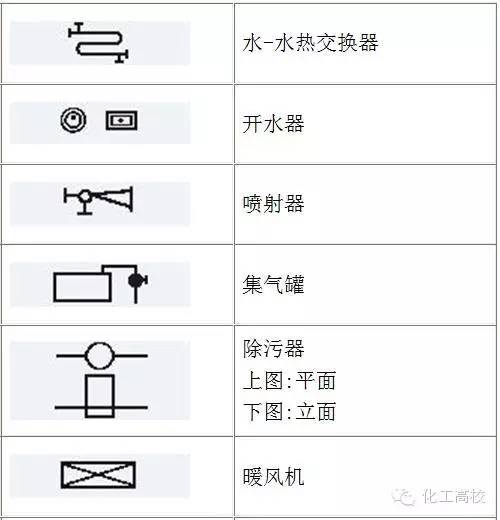

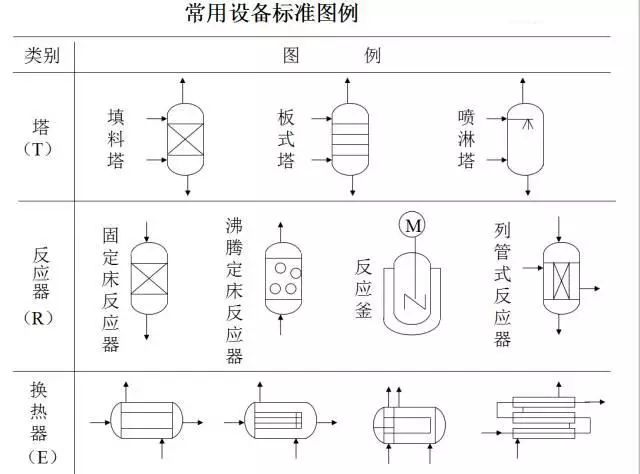

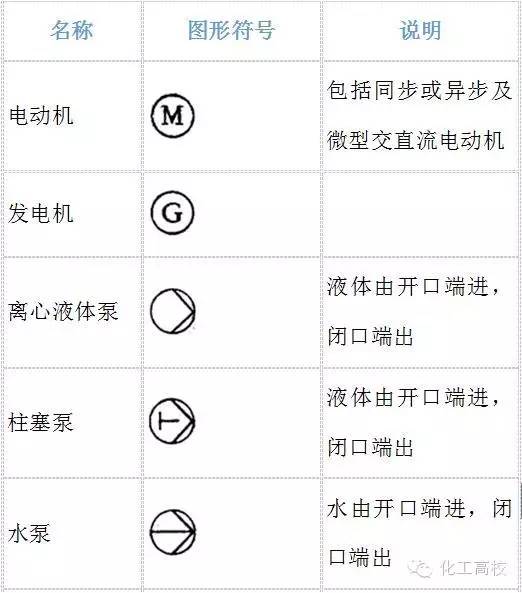

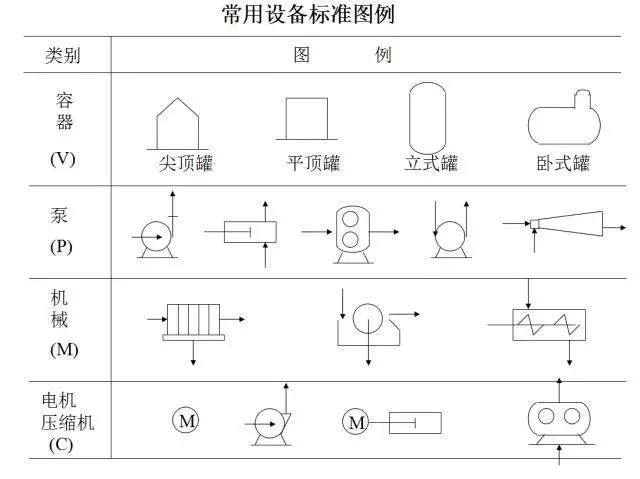

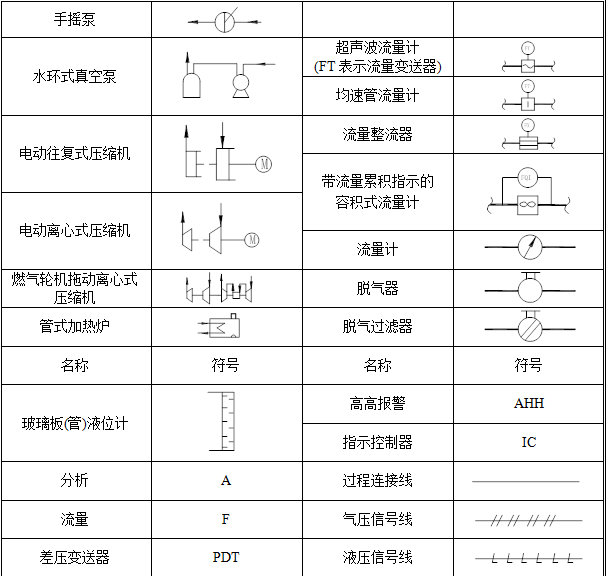

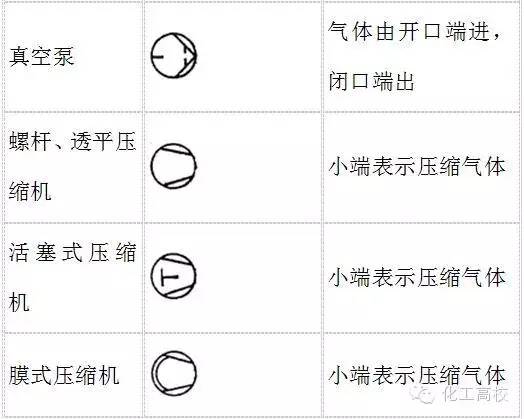

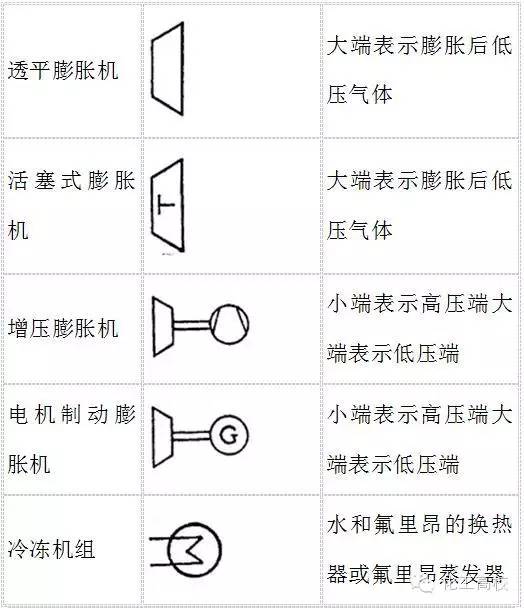

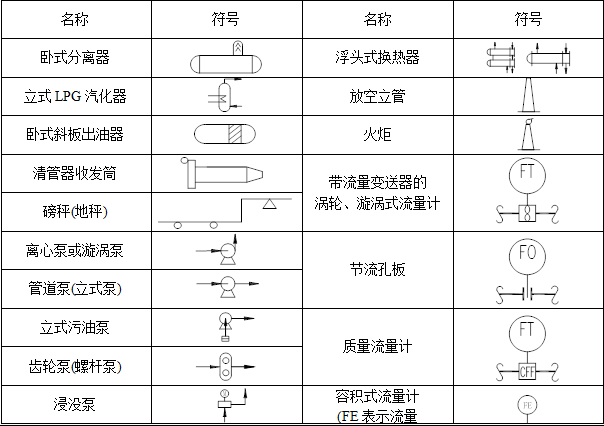

设备符号
看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢？一起来看看到各种化工工艺流程图的时候，总
常用
重点说明
02

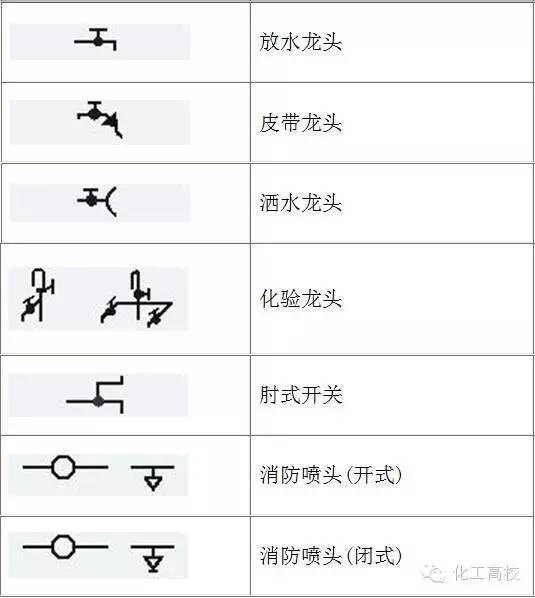

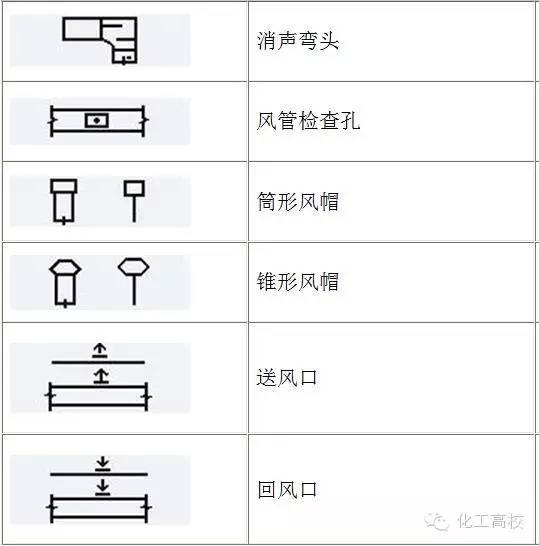

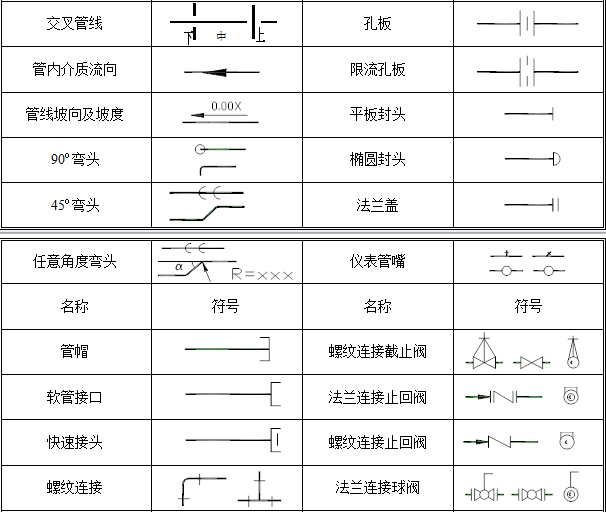

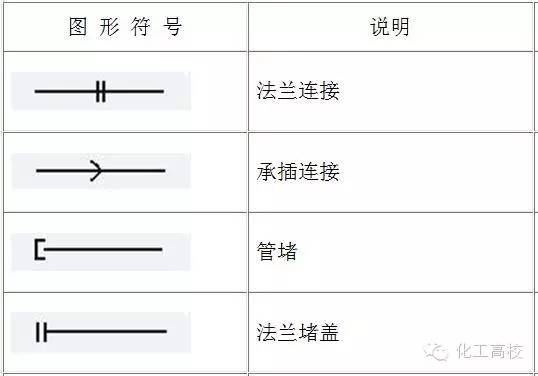

管件管道符号

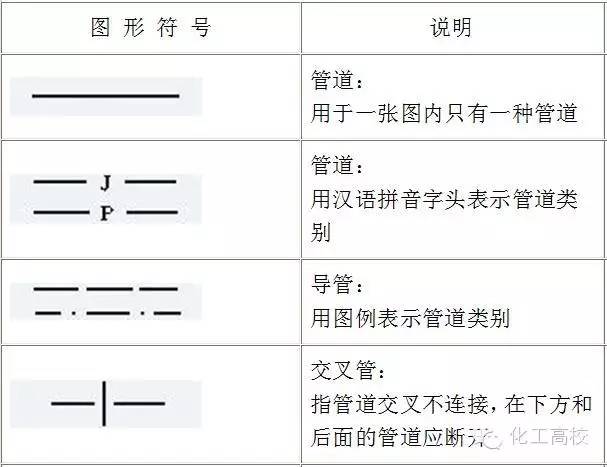

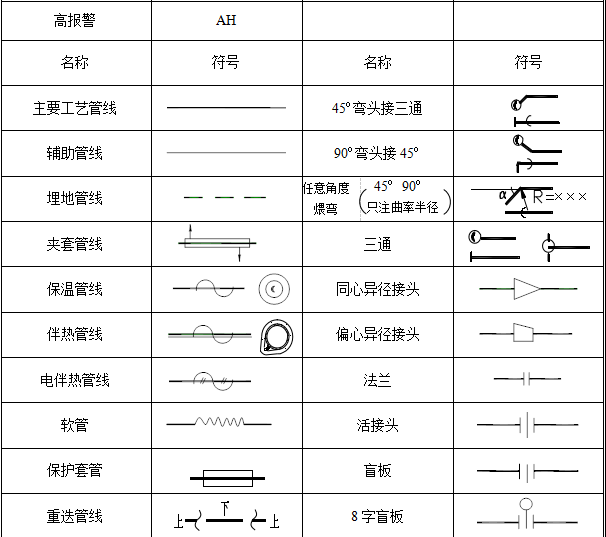

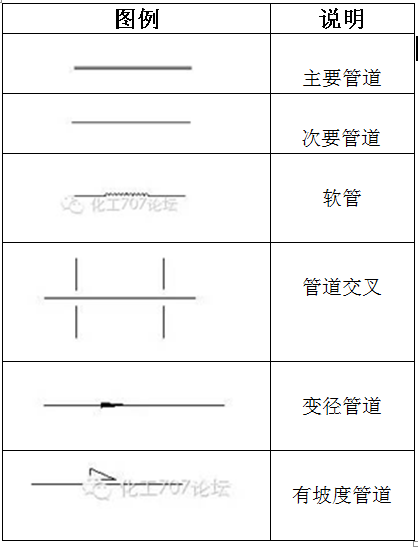

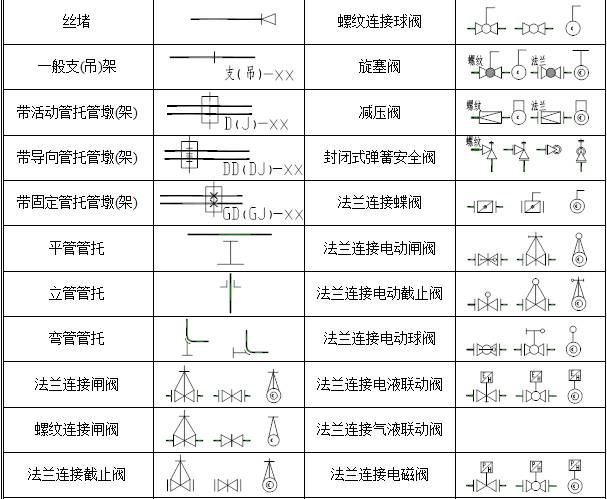

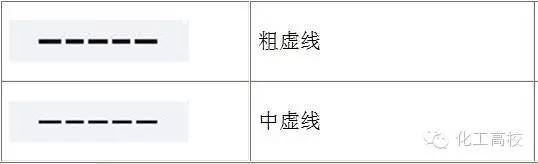

常用图例及说明

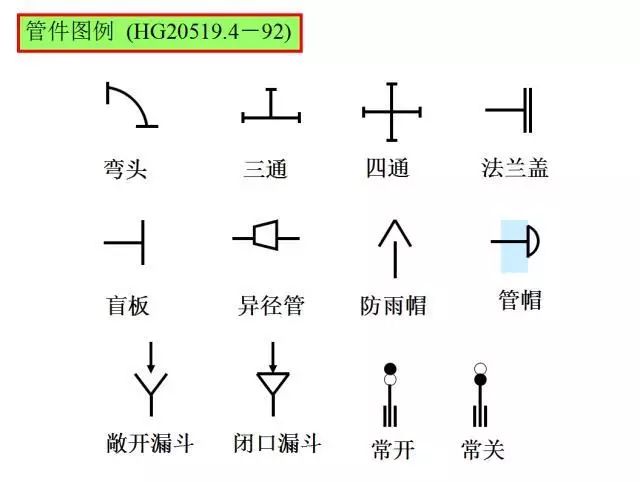

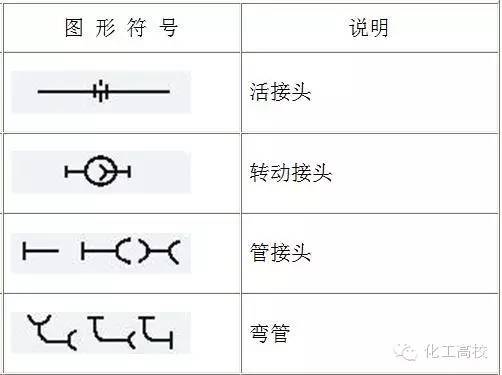

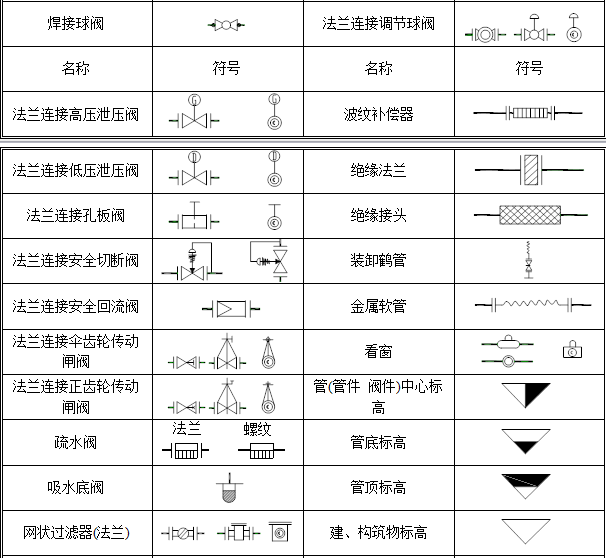

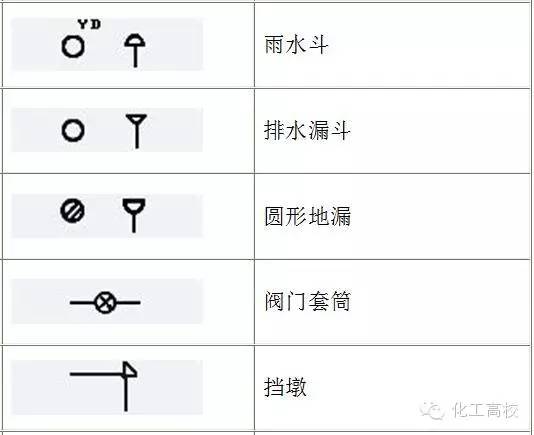

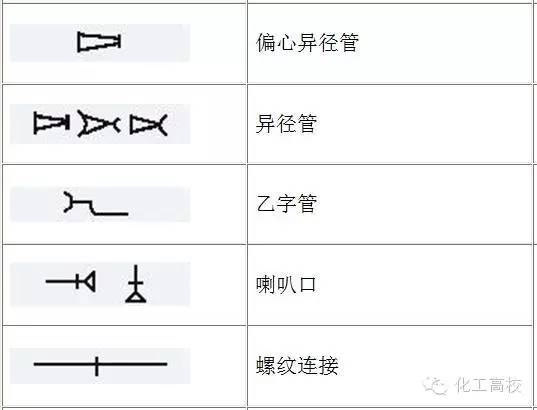

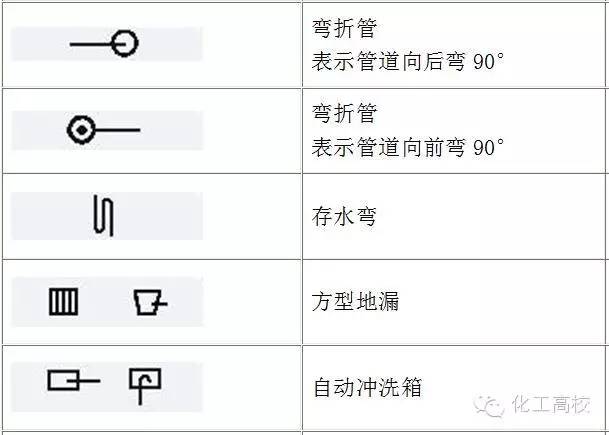

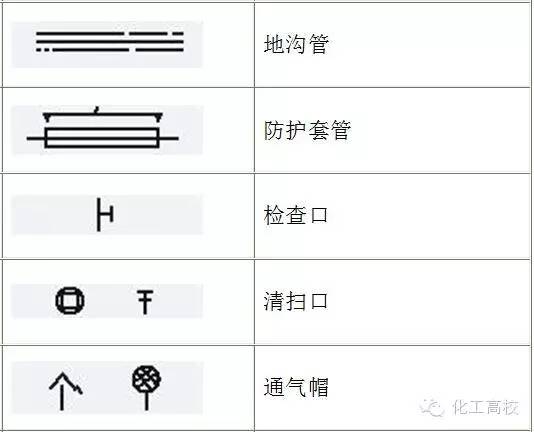

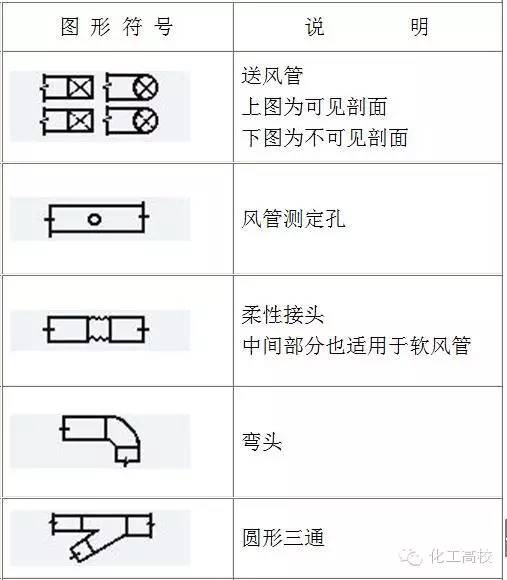

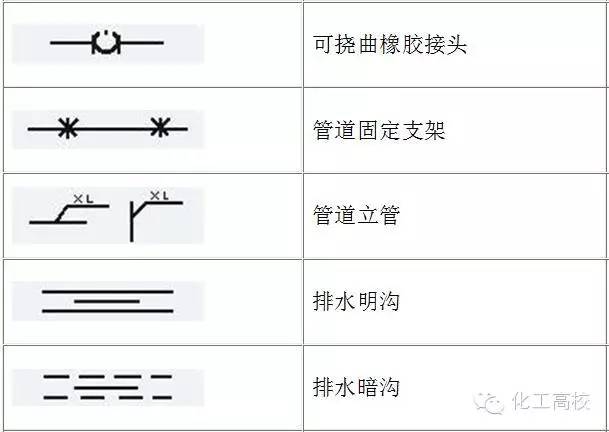

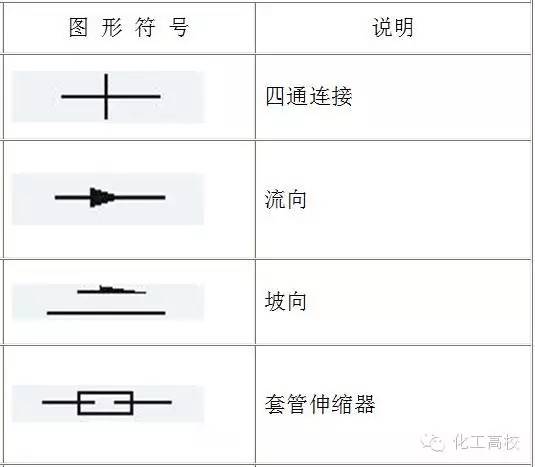

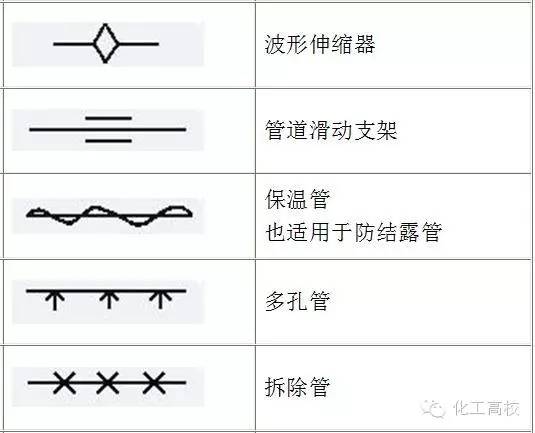

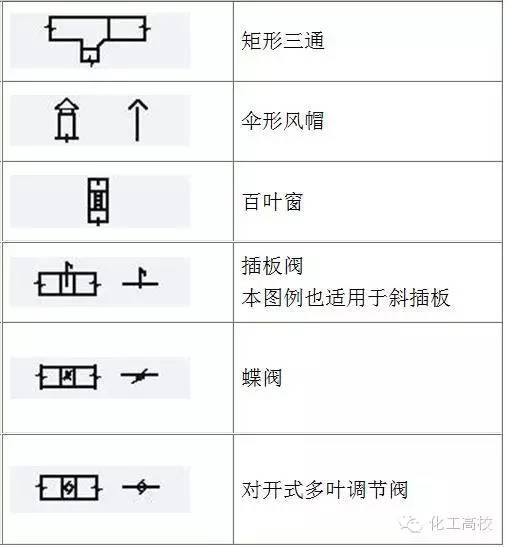

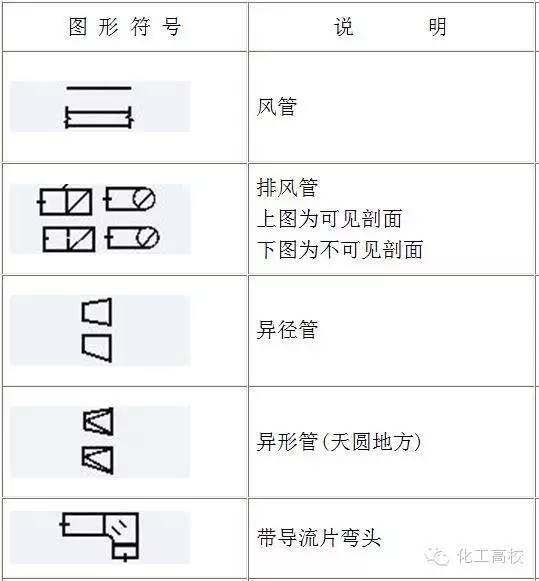

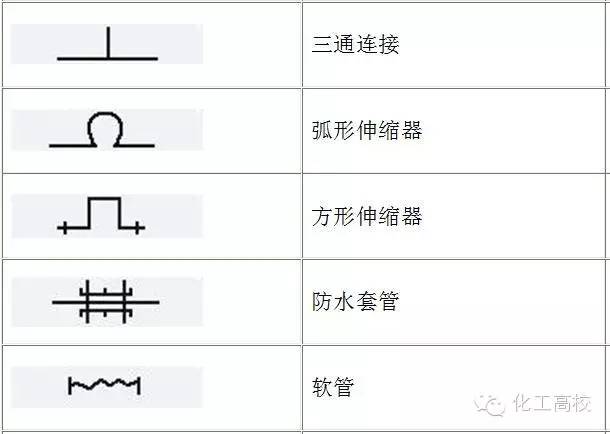

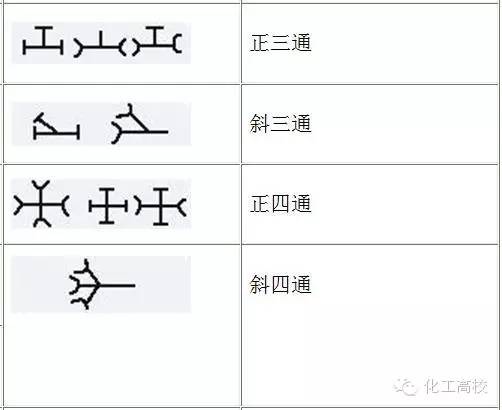

管件图例
03
阀门

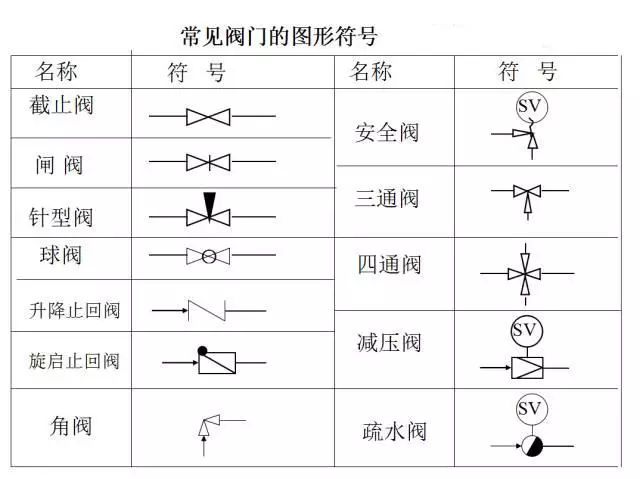

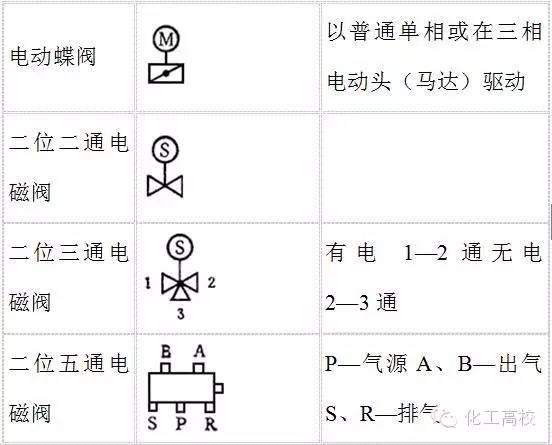

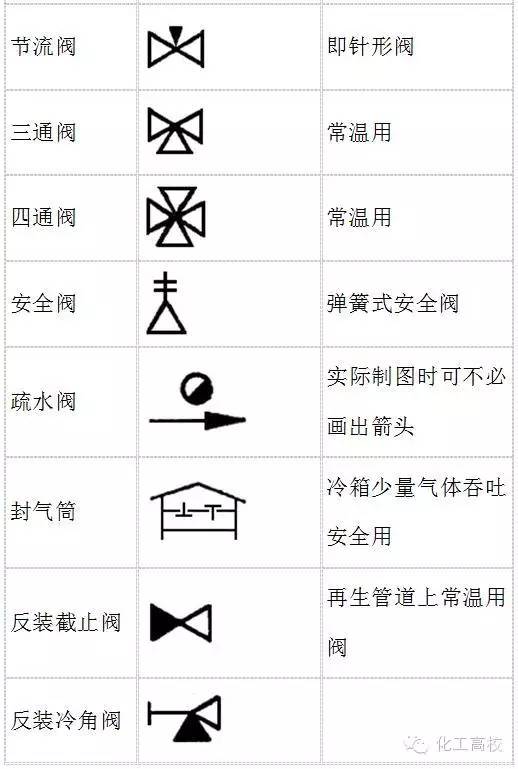

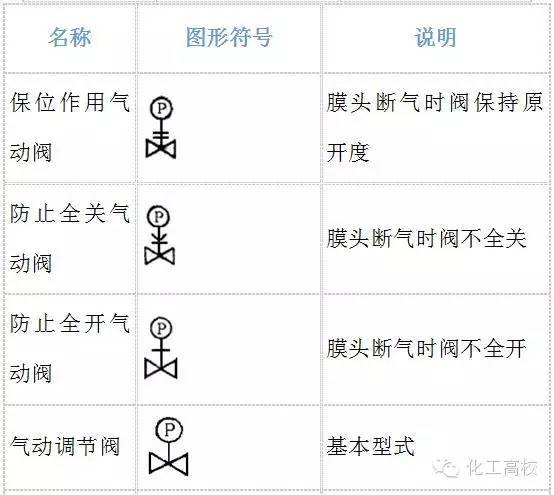

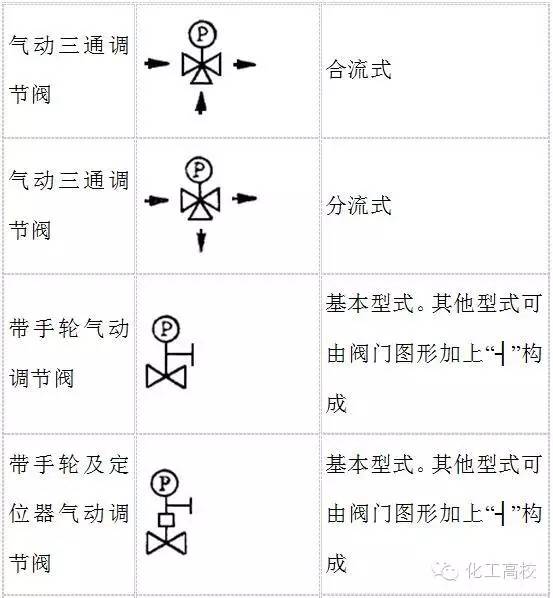

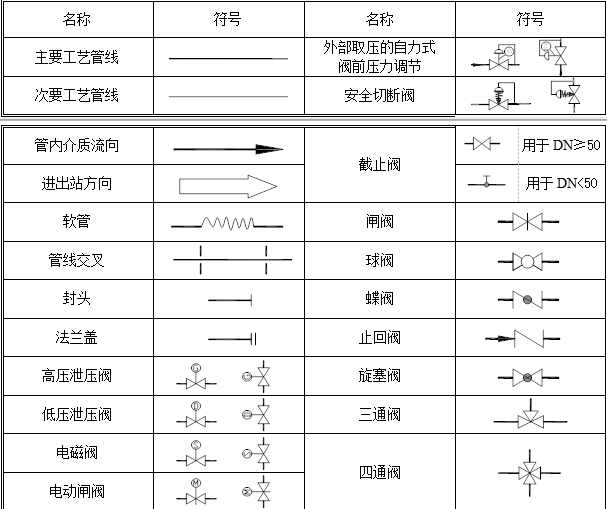

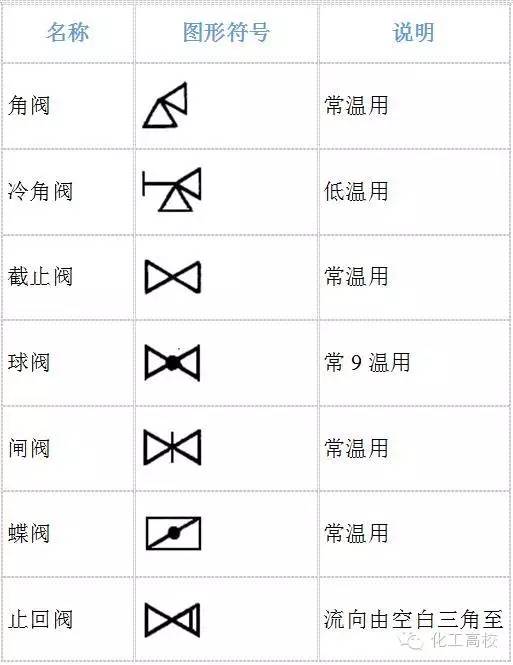

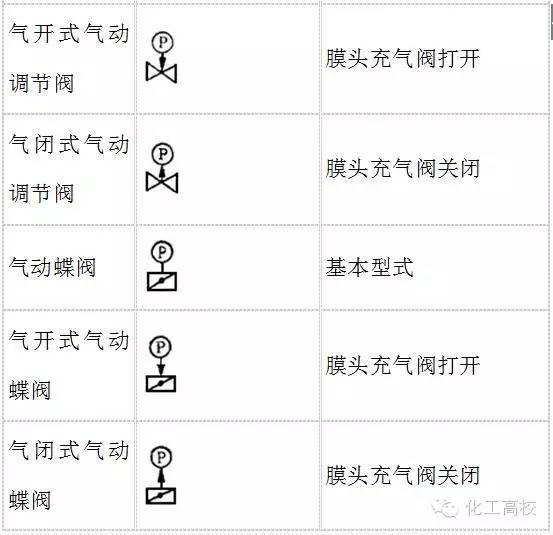

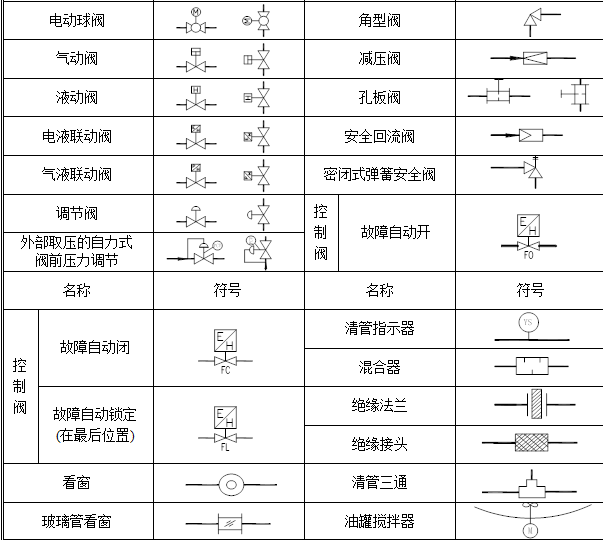

常见阀门

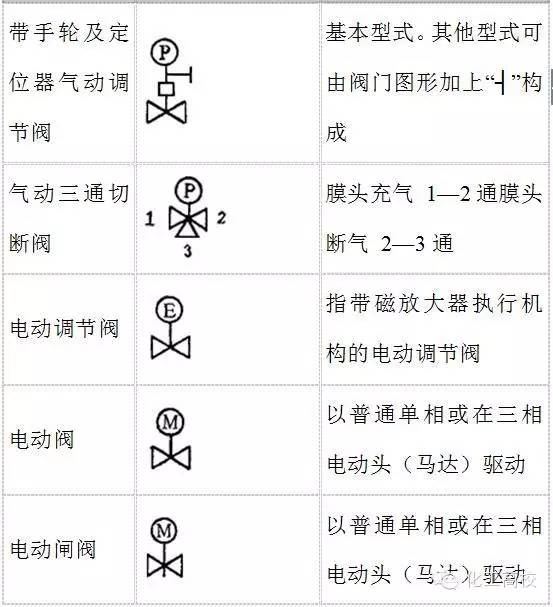

阀门重点说明
04
仪表

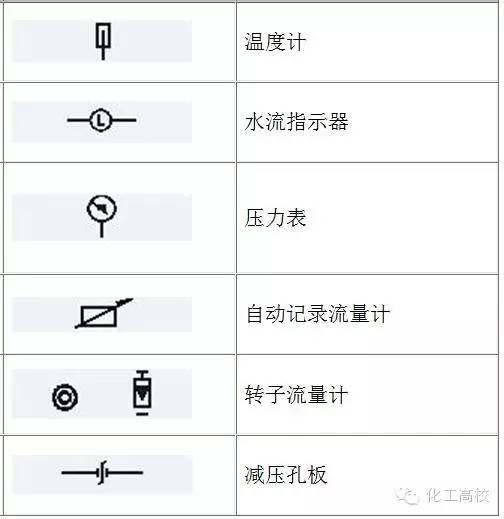

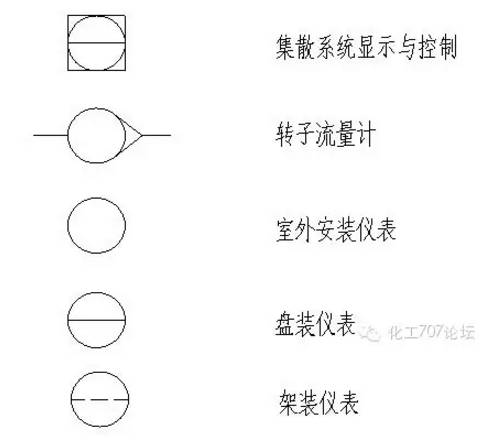

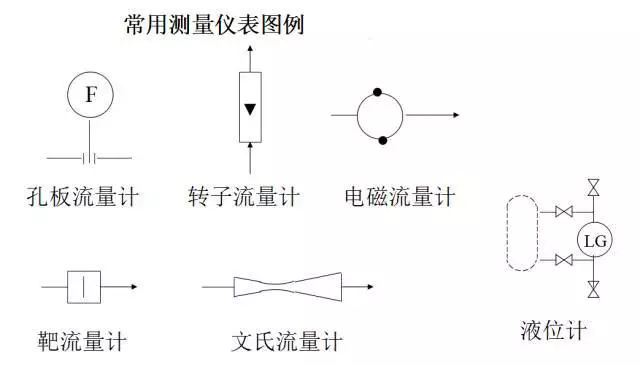

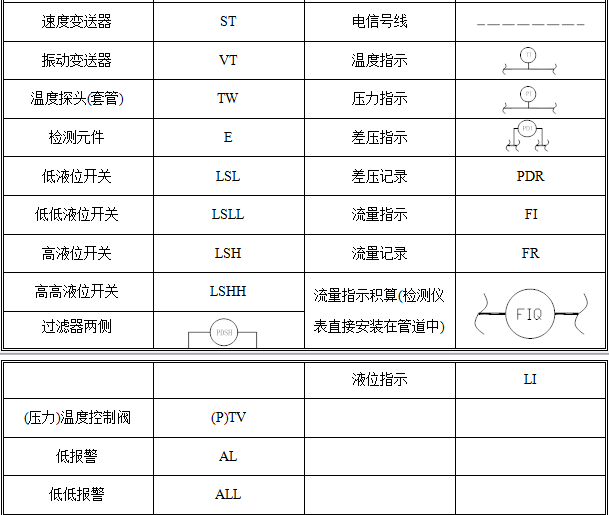

常见仪表

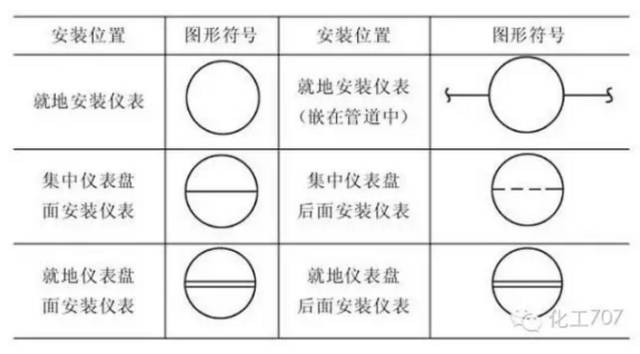

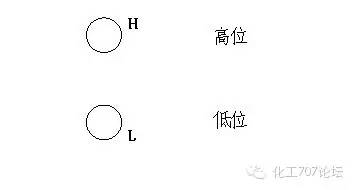

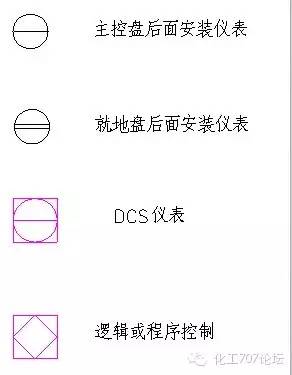

安装位置

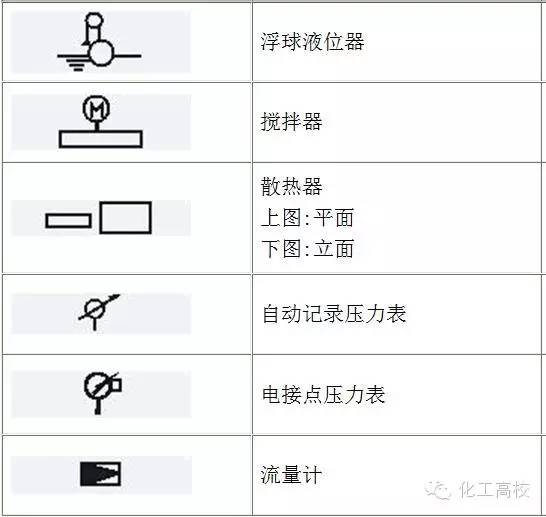

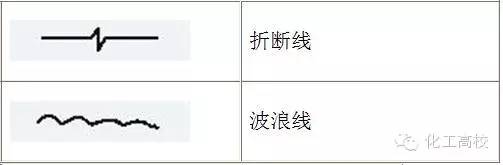

其它
最 常 用 图 例

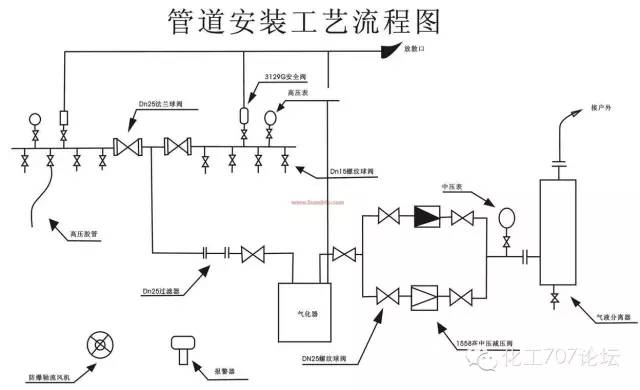

压力管道工艺流程设计
