踝关节有限元分析
1、跟骨没有切除时踝关节有限元分析
1.1 分析模型：
1.2 边界条件：
施加的作用力为F=***N。作用在胫骨上。如图Fig 2所示。

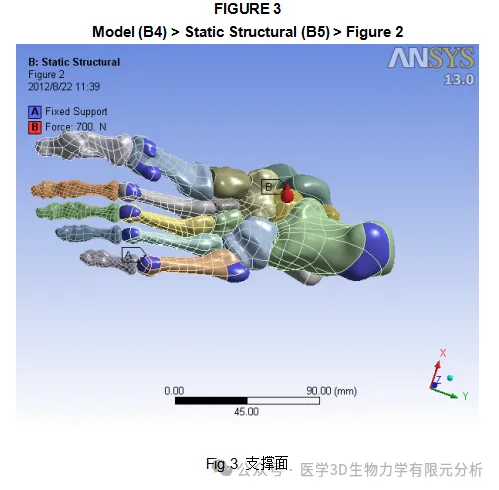

固定面选择与地面接触的几个凸起面。如图Fig 3所示。

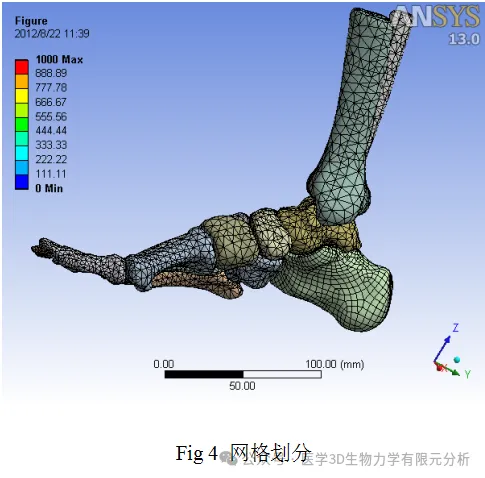

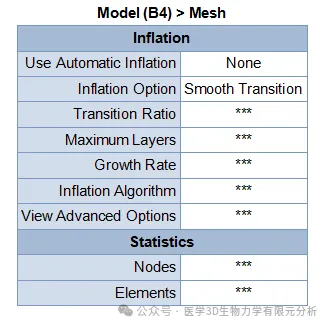

1.3 网格划分：

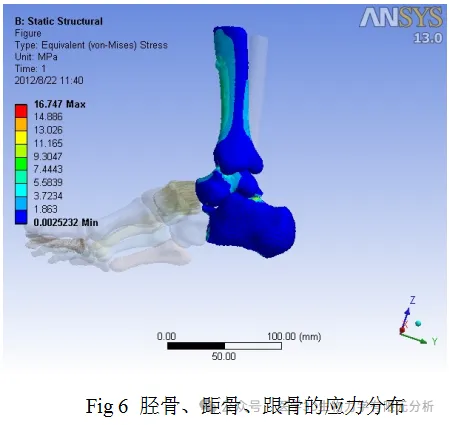

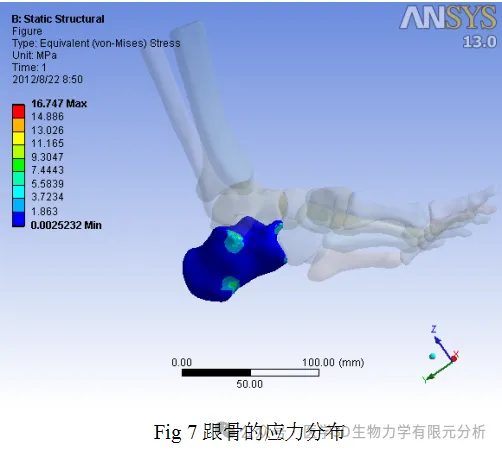

1.4 分析结果：

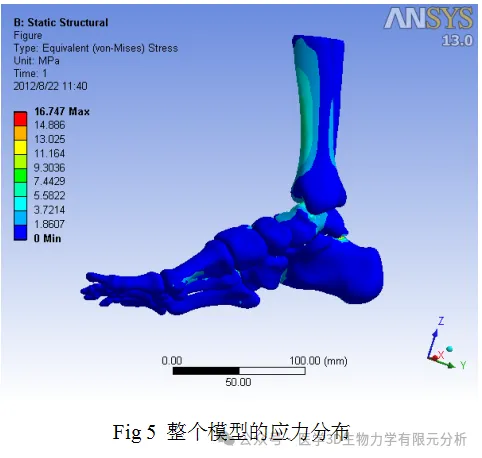

应力图
2、跟骨切除5mm时踝关节有限元分析
2.1 分析模型：

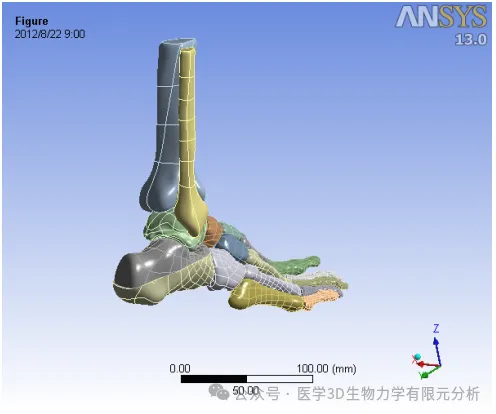

Fig 9整体模型

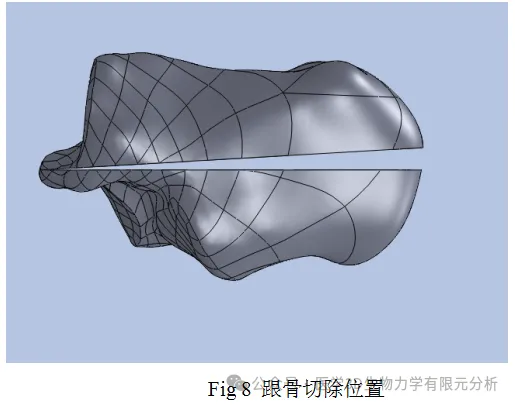

跟骨切除位置如图Fig 8所示。切除后，使跟骨的两个切除面相重合，得到整体模型如图Fig 9 所示。
2.2 边界条件：
（与跟骨没有切除时所给的边界条件一样）

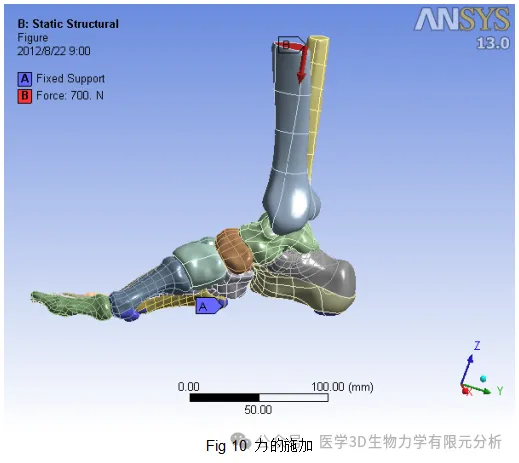

施加的作用力为F=***N。作用在胫骨上。如图Fig 10所示。

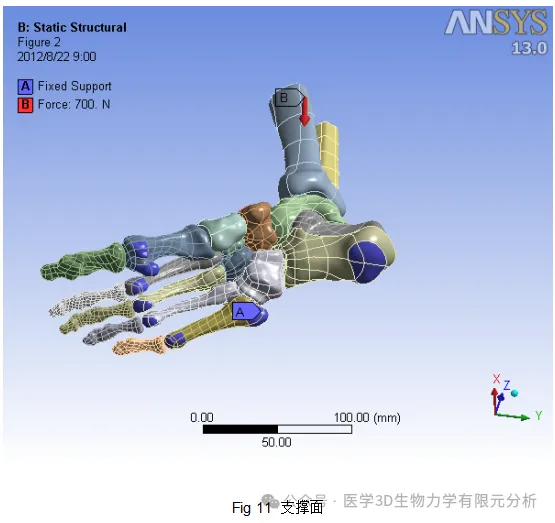

固定面选择与地面接触的几个凸起面。如图Fig 11所示。

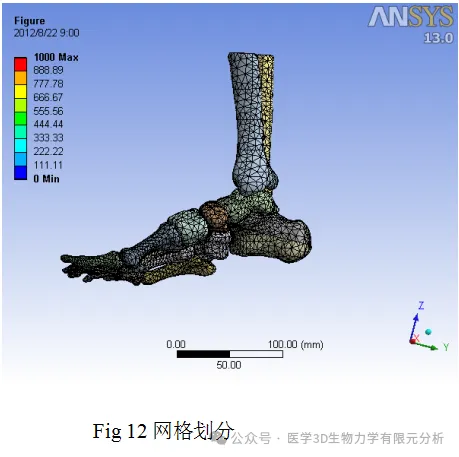

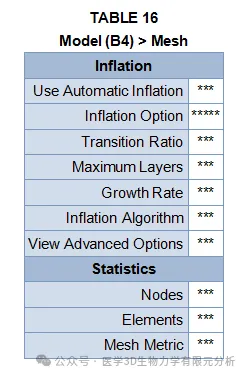

2.3 网格划分：
2.4 分析结果：

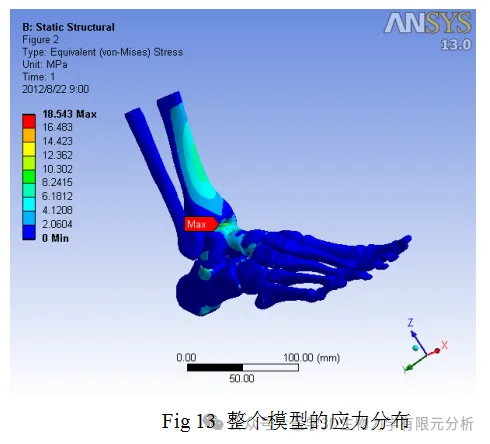

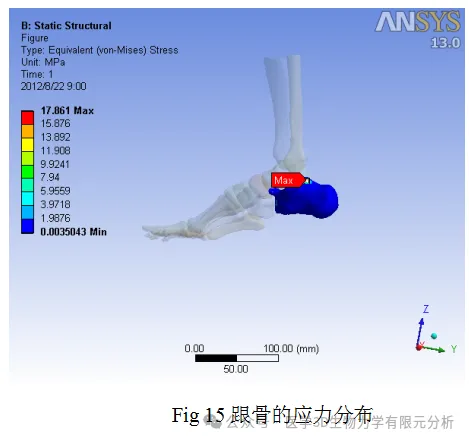

应力图
从上面应力图中可知道，整个模型产生的最大应力为****Mpa,最大应力位于胫骨与距骨的接触位置。
3、跟骨切除10mm时踝关节有限元分析
3.1 分析模型：
Fig 17整体模型

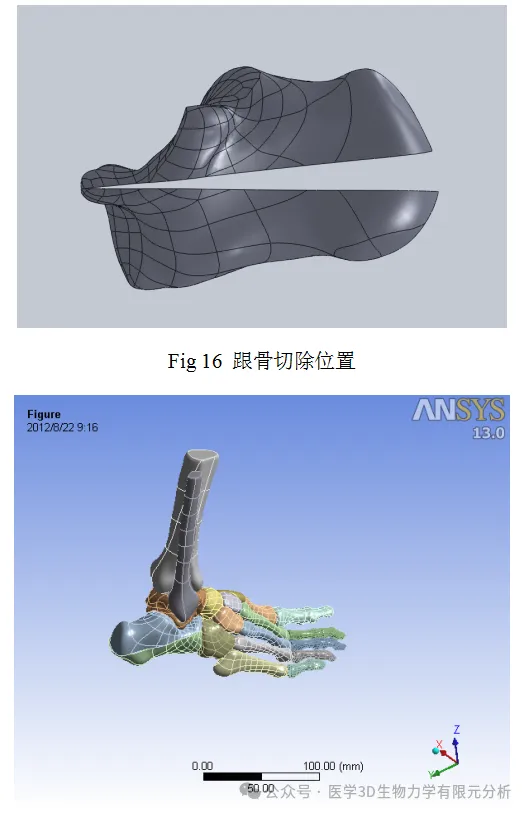

跟骨切除位置如图Fig 16所示。切除后，使跟骨的两个切除面相重合，得到整体模型如图Fig 17 所示。
3.2 边界条件：
（与跟骨没有切除时所给的边界条件一样）

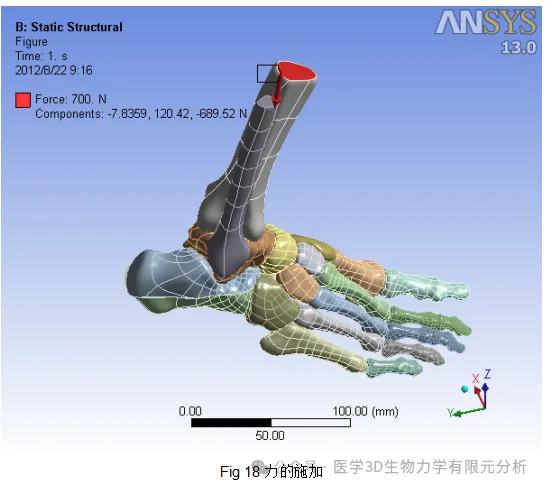

施加的作用力为F=700N。作用在胫骨上。如图Fig18所示。
固定面选择与地面接触的几个凸起面。如图Fig 19所示。

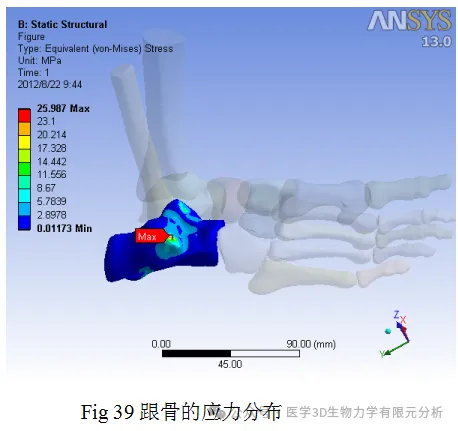

5.4 分析结果：

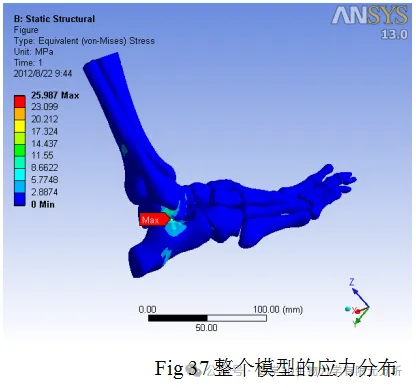

应力图
从上面应力图中可知道，整个模型产生的最大应力为25.987Mpa,最大应力位于跟骨与距骨的接触位置。
总结：
综合上面各个分析，可以看出，随着跟骨被切除的量越来越大，整个脚部模型在受到同样的力载荷时，产生的应力会越来越大。由跟骨切除量不同时，不同的应力分布可以看出，随着跟骨切除量的变化，主要受力点也会随着改变。
温馨提示
医学3D骨科动画手术演示、临床手术模拟分析培训等；
课题代做有限元：脊椎、腰椎、颈椎、上下肢、假肢、前臂、血管支架、牙齿、骨关节分析等；
每个月都会安排线上/线下班：
骨科班 【骨科】-2026年3月17【线上培训班】
口腔班 【口腔】-2026年3月17【线上培训班】
扫码咨询
课程培训或项目委托
13648987875
我们服务过的客户:（部分）
中山大学附属第一医院、空军军医第三附属医院、重庆陆军军医大学、北京火箭军特色中心医院、南方医院、广州中医药大学附属第一医院、南部战区总医院、北部战区总医院、望京医院、北京大学口腔医院、广东省人民医院、复旦大学附属华山医院、第三军区医院、北京大学深圳医院、广州市正骨医院、遵义医科大学附属医院、新疆医科大学第二附属医院、昆明医科大学、杭州市中医院、蚌埠医学院、郑州大学第一附属医院、山东省临沂市人民医院、嘉兴市第二医院、福建医科大学附属医院、河北医科大学第三医院、重庆医科大学、哈尔滨第一附属医院、海南省人民医院等医院。
南方医科大学、中南大学、中山大学、广州中医药大学、广州医科大学、广西医科大学、复旦大学、同济大学、华南理工大学、暨南大学、兰州大学、南昌大学、云南中医学院、工业信息化部电子第五研究所、电子五所、核动力四所、中航光电设备研究所、国科军工、中科华核电技术研究院等。

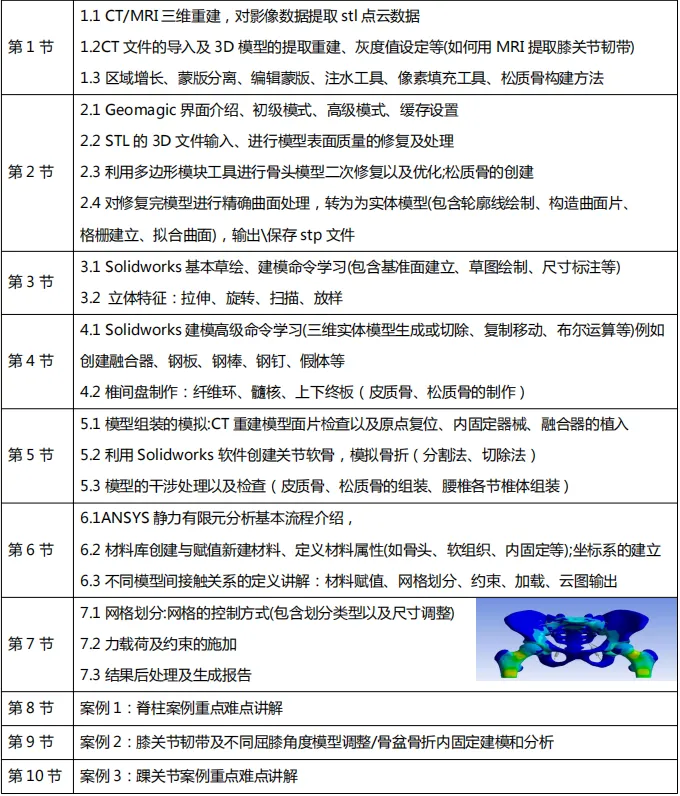

【线上培训班】骨科班 课程安排
（基础课程7节，案例讲解3节）19:30-21:30

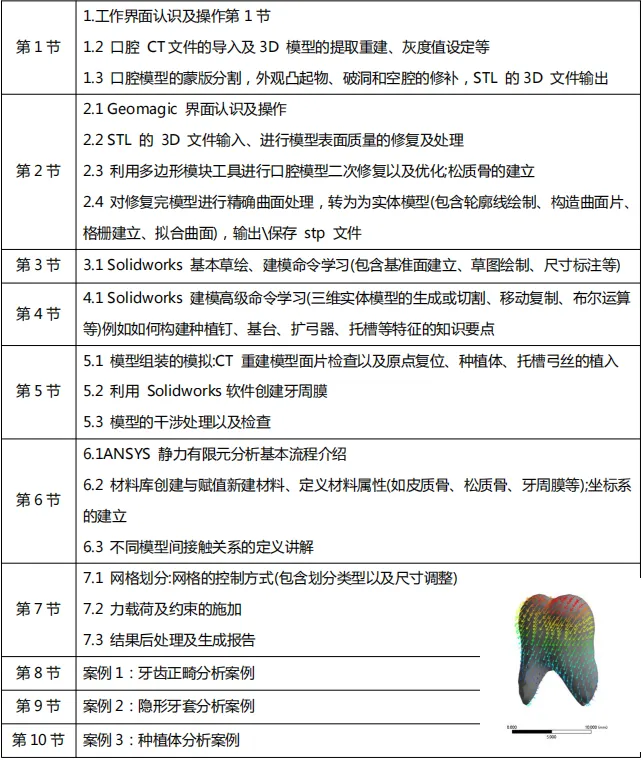

【线上培训班】口腔班课程安排
