#检测 #传感器 #X射线探测器 #x射线

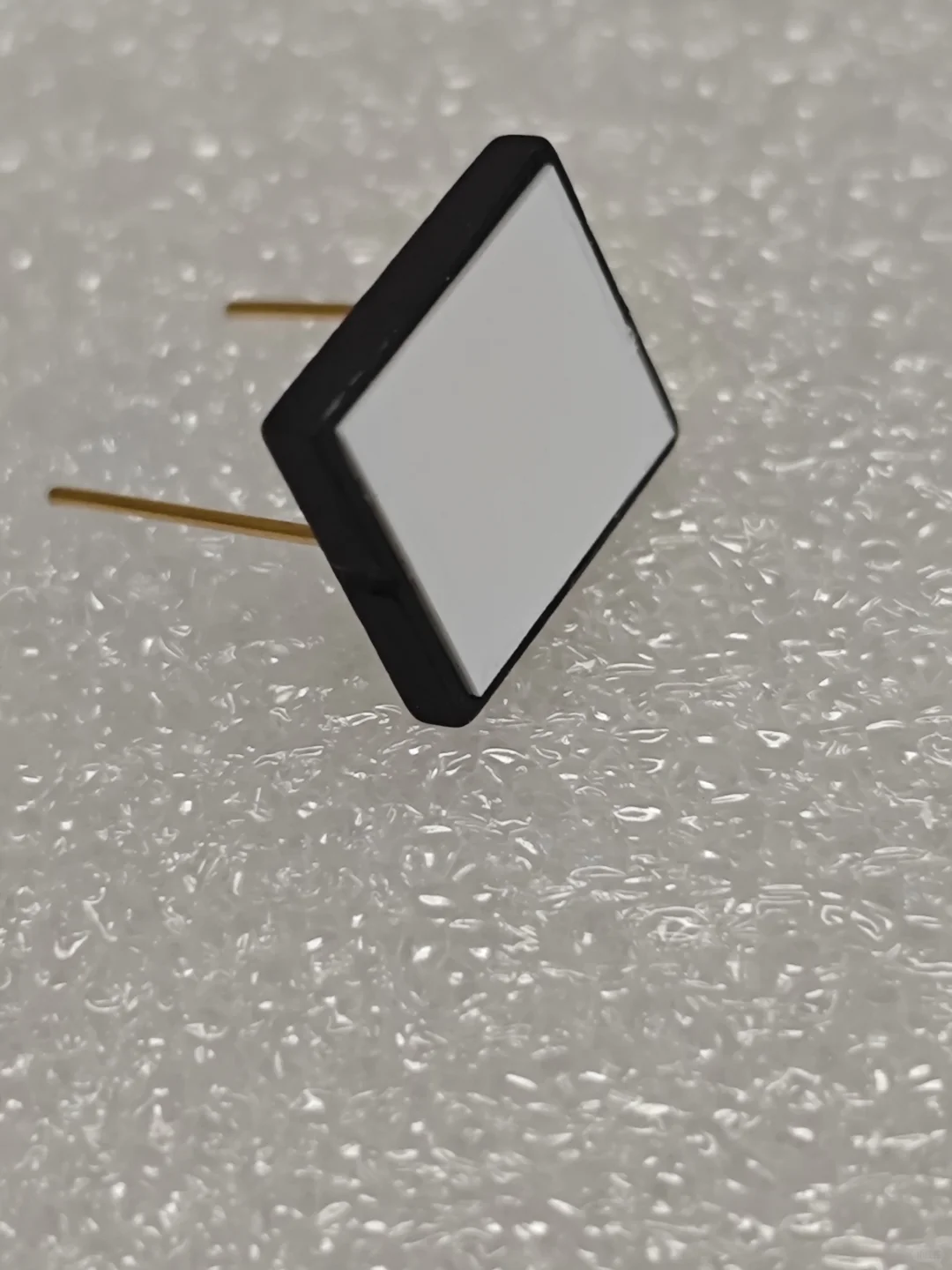

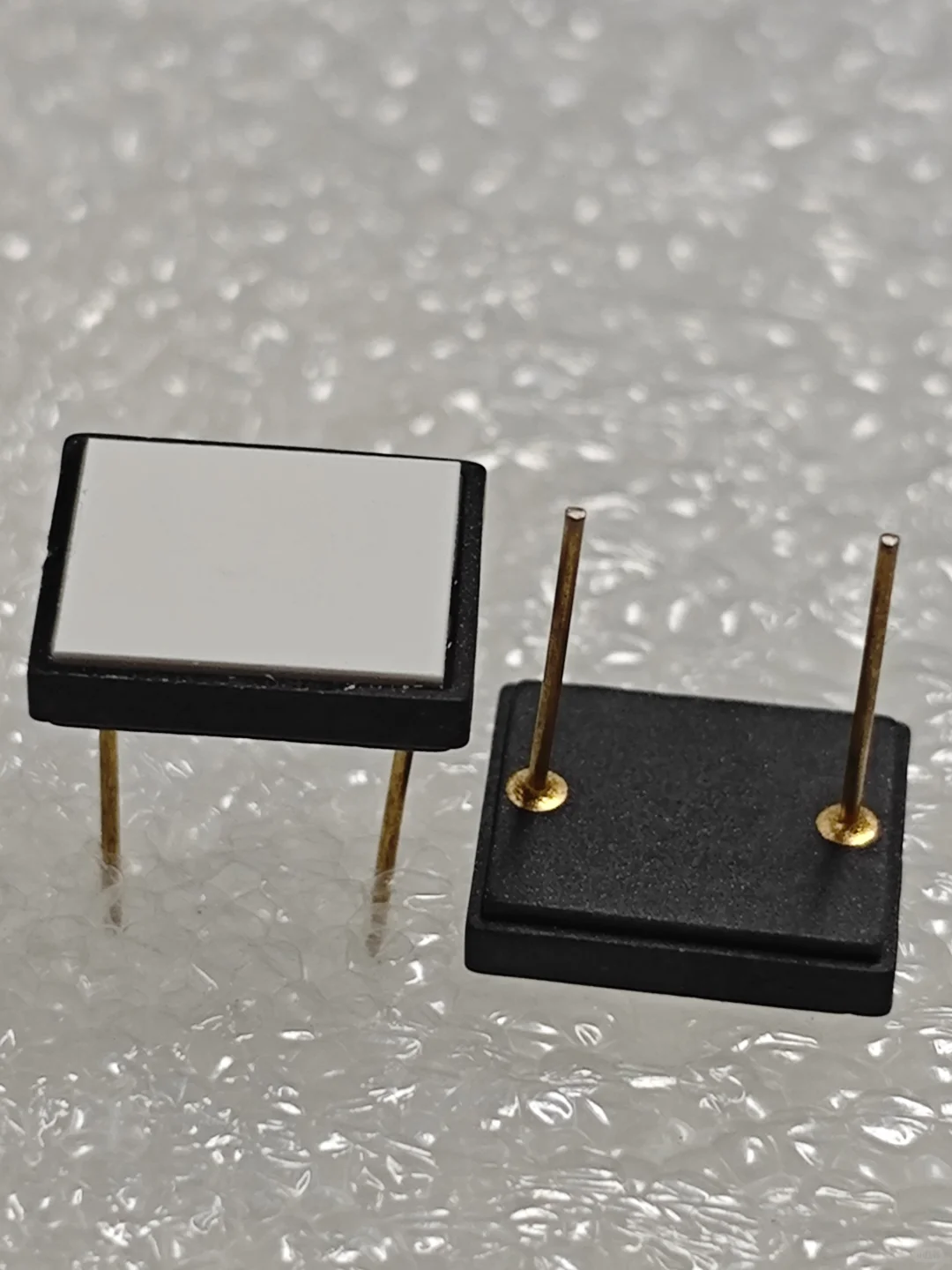

X射线探测器是一种将人眼不可见的X射线光子转换为可测量、可分析信号的设备。这个信号通常是电信号（如电压或电流）或可见光图像。它是所有X射线成像和分析系统的“眼睛”。
所有X射线探测器都基于X射线与物质相互作用的基本物理效应，主要包括：
1. 光电效应：X射线光子将其全部能量传递给原子的内层电子，使其被电离成为光电子。这是大多数探测器最理想、效率最高的能量转换方式。
2. 闪烁效应：X射线光子击中某种材料（闪烁体），使其发射出可见光光子。
3. 电离效应：X射线光子使气体或半导体中的原子/分子电离，产生电子-离子对（气体）或电子-空穴对（半导体），这些电荷在外加电场下移动形成可测量的电流。
根据能量转换方式和信号读出机制，X射线探测器主要分为以下几大类：
1. 基于能量转换方式分类
A. 间接转换型探测器
这种探测器采用两步转换过程：
X射线光子 → 可见光 → 电信号
B. 直接转换型探测器
这种探测器采用一步转换过程：
X射线光子 → 电信号
2. 基于信号读出方式分类
A. 积分型探测器
也称为“能量积分探测器”，它测量的是在曝光时间内所有X射线光子能量的总和。
B. 光子计数型探测器
这是最前沿的技术，它能够识别并计数每一个入射的X射线光子，并可以按其能量进行分类。
评价一个X射线探测器的好坏，主要看以下几个指标：
1. 探测效率
2. 空间分辨率
3. 动态范围
4. 调制传递函数
5. 帧率/读出速度
主要应用领域
· 医疗影像：数字化X光机（DR）、CT、乳腺机、牙科X光、透视、DSA。
· 工业无损检测：铸件和焊件探伤、PCB和电子元器件检测、工业CT。
· 安全安检：机场行李安检、港口集装箱检查、车辆底盘扫描。
· 科学研究：X射线衍射、X射线荧光分析、同步辐射实验、高能物理、天体物理（X射线天文望远镜）。
· 文化遗产：艺术品真伪鉴定和修复过程分析。
X射线探测器技术经历了从胶片→计算机放射成像→数字化平板探测器→光子计数探测器的演进。
未来趋势主要集中在：
· 光子计数CT的普及：这将是一次革命性的进步，带来更低的剂量、更高的对比度和材料分辨能力。
· 更高的空间分辨率和帧率：以满足更精细结构和更快动态过程的研究需求。
· 更低的成本和新材料：如钙钛矿等新型半导体材料，有望制造出性能更高、成本更低的下一代探测器。
特别感谢deepseek
