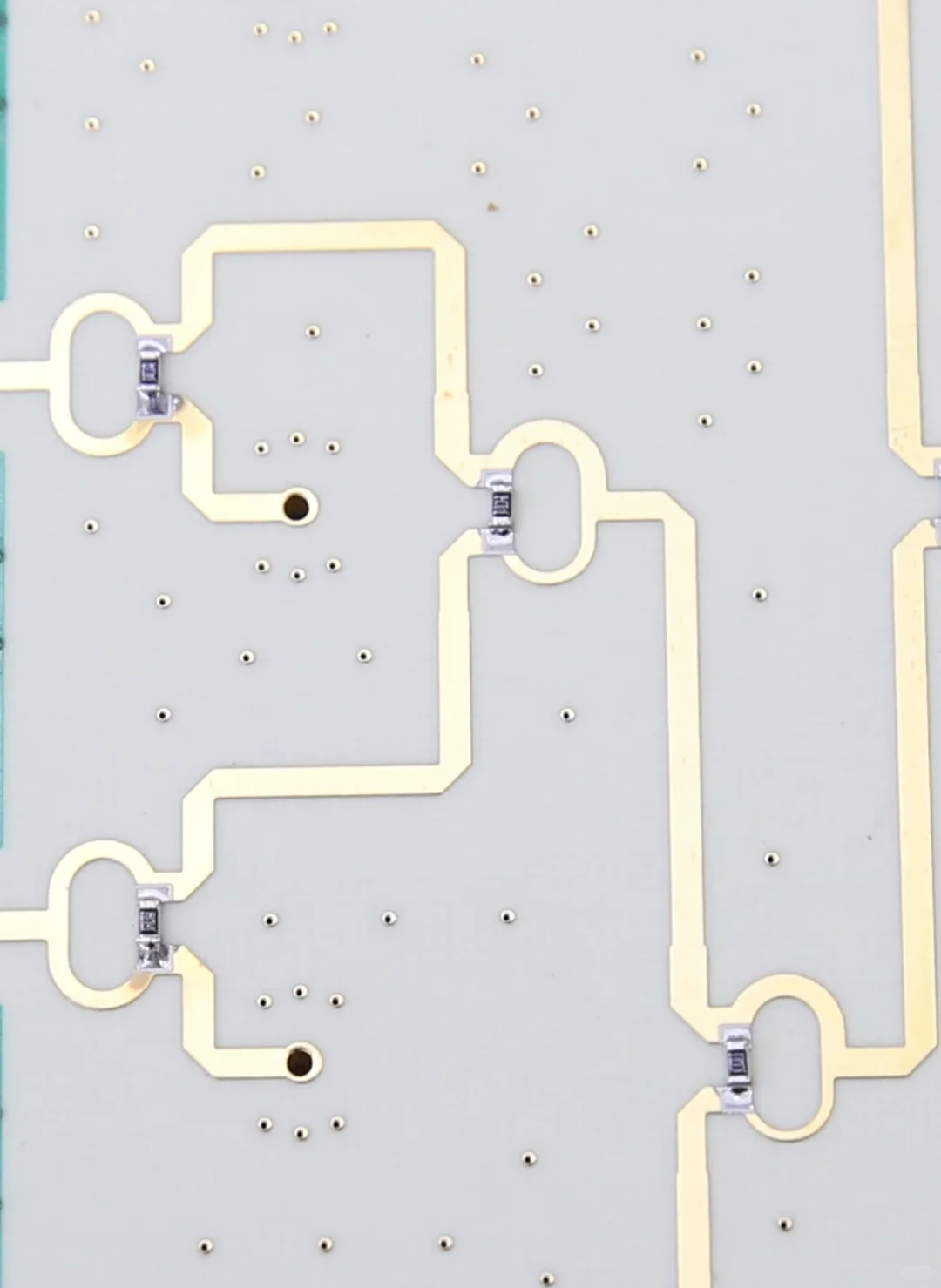

工作原理：

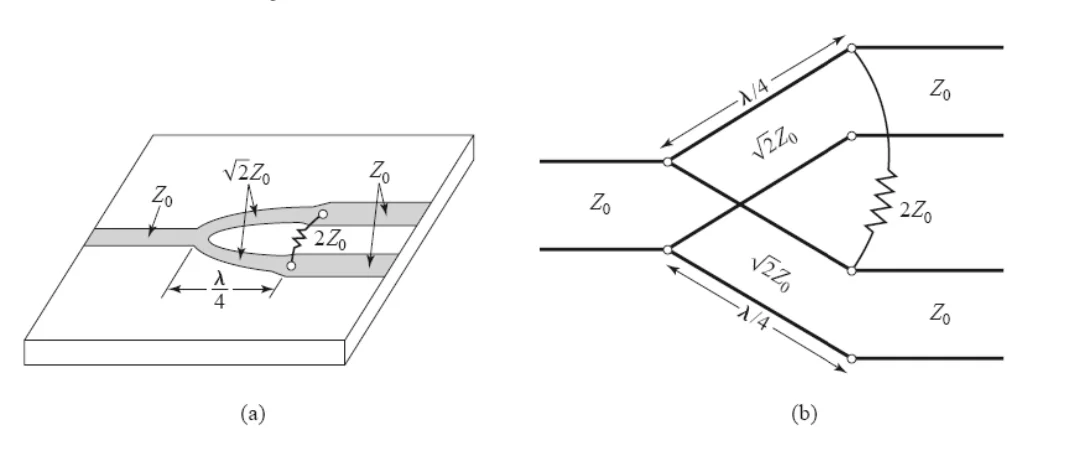

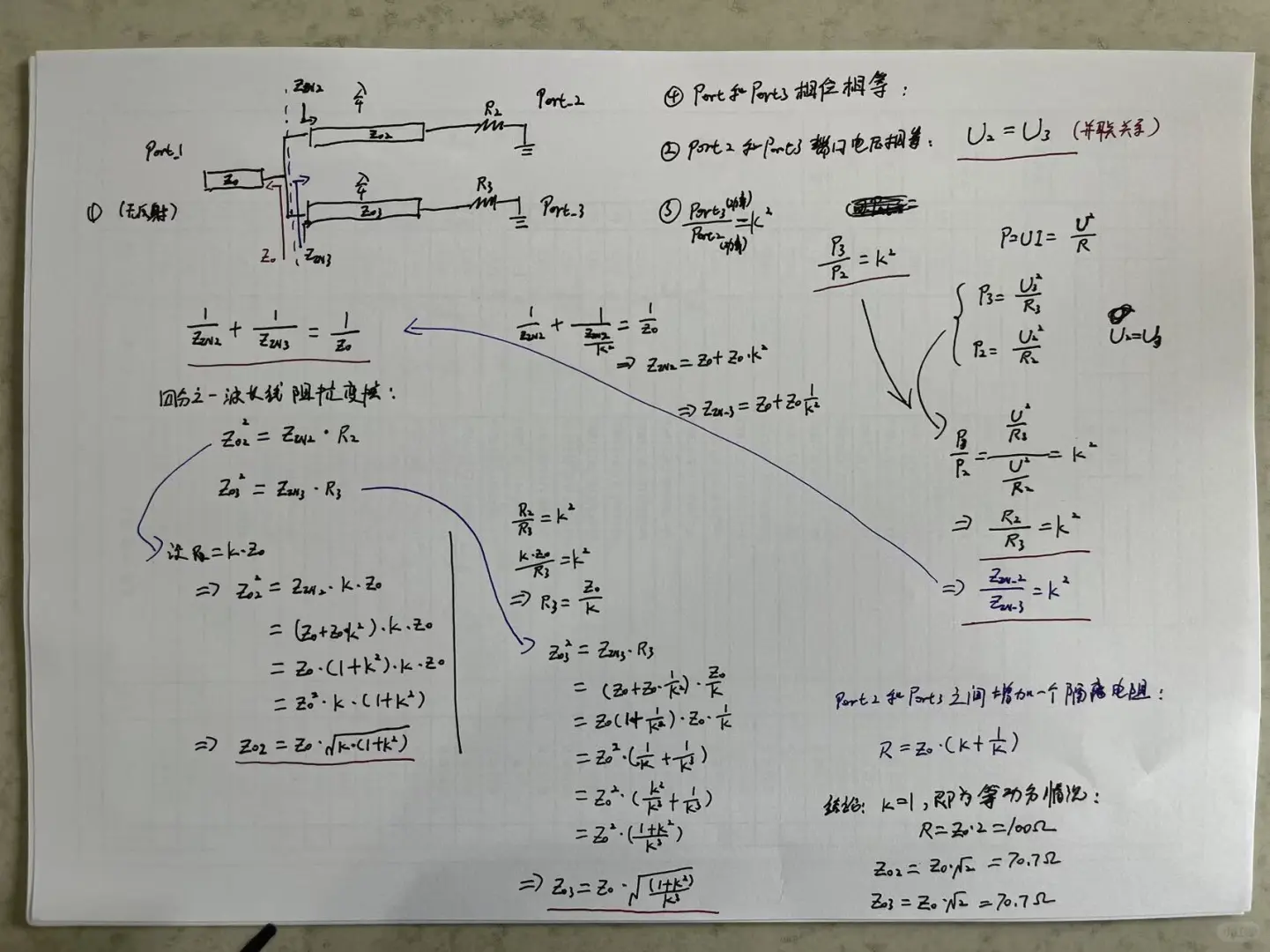

· 功率分配：当信号从端口1输入时，它到达分支点。由于两条路径在中心对称，并且四分之一波长变换器将端口2和端口3的阻抗 Z_0 变换到了分支点处的 2Z_0。两个 2Z_0 的阻抗并联，在分支点处正好等于 Z_0，从而实现了与输入端口（Z_0）的阻抗匹配。因此，输入信号无反射地、平均地分配到两个输出端口。
· 隔离作用：这是威尔金森功分器最巧妙的设计。当两个输出端口都匹配时，没有电流会流过中间的隔离电阻，因此电阻不消耗任何功率。
· 关键场景：如果一个输出端口（例如端口2）有反射信号回来，而另一个端口（端口3）匹配良好，那么这两个反射信号到达隔离电阻时，其相位关系使得它们会通过电阻形成回路并被消耗掉，而不会返回到输入端口或影响到另一个输出端口。这样就实现了两个输出端口之间的高隔离度。
