LNG综合站阴极保护电源设备恒电位仪是防止地下金属结构腐蚀的关键设备，具有自动调节输出电流、稳定保护电位、抗干扰能力强等特点，适用于LNG综合站等易燃易爆场所。
一、设备定义与工作原理
恒电位仪是一种负反馈放大-输出系统，与被保护金属结构（如埋地管道、储罐等）构成闭环调节。它通过参比电极测量通电点的电位，将其作为取样信号与控制信号进行比较，进而控制并调节极化电流输出，使通电电位保持在设定的控制电位上。这一过程能够确保被保护金属结构表面形成阴极极化，从而抑制腐蚀过程，延长设备使用寿命。
二、设备特点与优势
自动调节输出电流：恒电位仪能够根据参比电极反馈的电位信号，自动调节输出电流，确保通电电位稳定在设定值附近，误差一般控制在5mV以下。
稳定保护电位：通过恒电位控制，恒电位仪能够确保被保护金属结构表面的电位稳定，从而提供均匀的防腐保护。
抗干扰能力强：恒电位仪具有抗工频干扰、动态直流杂散电流干扰等能力，能够在复杂电磁环境下稳定工作。
功能多样：现代恒电位仪通常具备限流、恒流、恒电位与恒电流自动切换、软启动、防雷击余波、抗工频干扰、误差报警等功能，满足不同场景下的阴极保护需求。
适应范围广：恒电位仪可根据不同的金属结构材质、管径、土壤环境等因素，灵活调整输出参数，以满足各种阴极保护的需求。
三、设备分类与选型
按安装与结构形式分类：
壁挂式恒电位仪：结构紧凑，体积小，可直接固定在墙面或配电箱内，节省地面空间，适用于空间有限的场景（如站内管道、小型储罐的控制室）。

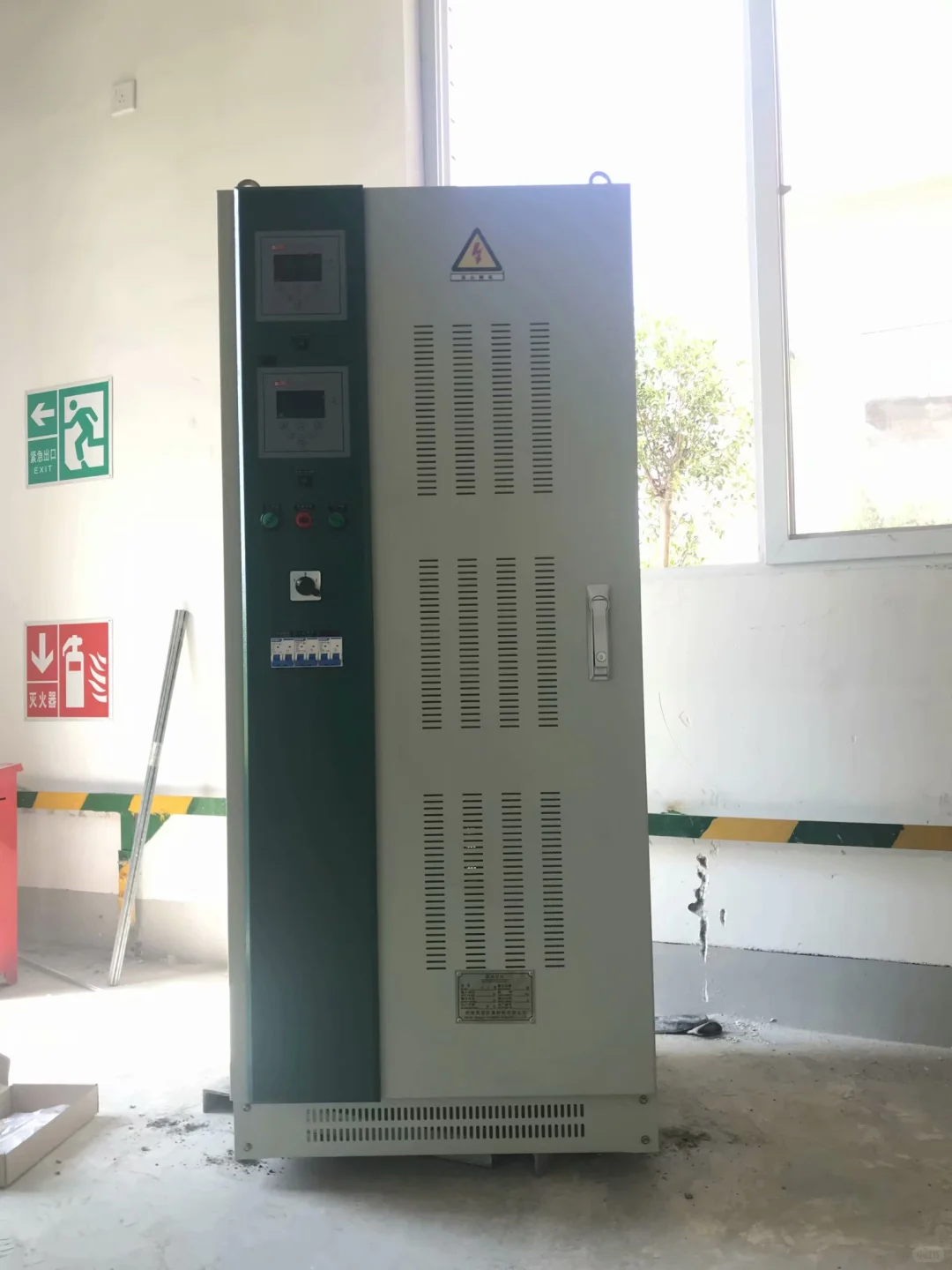

立柜式恒电位仪：采用立式柜体结构，内置散热系统、接线端子、保护电路，功率较大（>50A），防护等级高（通常IP54及以上），便于维护，支持多模块扩展，适用于大型工业现场（如LNG接收站、长输管道首末站、海洋平台控制室）。
便携式恒电位仪：体积小、重量轻（通常<5kg），自带电池或便携电源，支持现场临时测试，以监测和小功率保护为主，可临时替代故障设备，或用于野外管道的电位校准、故障排查。
按整流方式分类：
晶闸管整流恒电位仪：简洁、整齐、操作方便、便于维护。
高频开关整流恒电位仪：重量轻、体积小、形式多样、安装维护方便、操作简单、高效节能、控制精度高、抗干扰能力强、电网适应能力强。
