压力变送器是一种将压力信号转换为标准电信号（如4-20mA、0-10V或数字信号）的工业仪表，广泛应用于工业过程控制、流体监测等领域。其核心工作原理分为以下几个步骤：
一、压力检测原理
压力变送器的核心是传感器，常见的传感器类型包括：
1. 压阻式传感器
利用半导体或金属材料的压阻效应：当压力作用在传感器膜片上时，膜片发生形变，导致内部电阻值改变。
通过惠斯通电桥将电阻变化转换为电压信号。
2. 电容式传感器
由两个平行电极板组成，压力使膜片电极与固定电极之间的电容值变化。
通过测量电容变化间接获得压力值。
3. 压电式传感器
利用压电材料（如石英晶体）在压力下产生电荷的特性，输出与压力成正比的电信号（适合动态压力测量）。
二、信号处理与转换
传感器输出的原始信号需经过以下处理：
1. 信号放大
传感器输出信号微弱（如毫伏级），需通过运算放大器放大。
2. 温度补偿
传感器易受温度影响，需通过内置温度传感器或算法补偿温漂。
3. 线性化校正
传感器输出可能存在非线性特性，需通过数字或模拟电路进行线性修正。
4. 标准化输出
转换为工业标准信号（如4-20mA），便于远程传输和系统集成。
三、维修要点

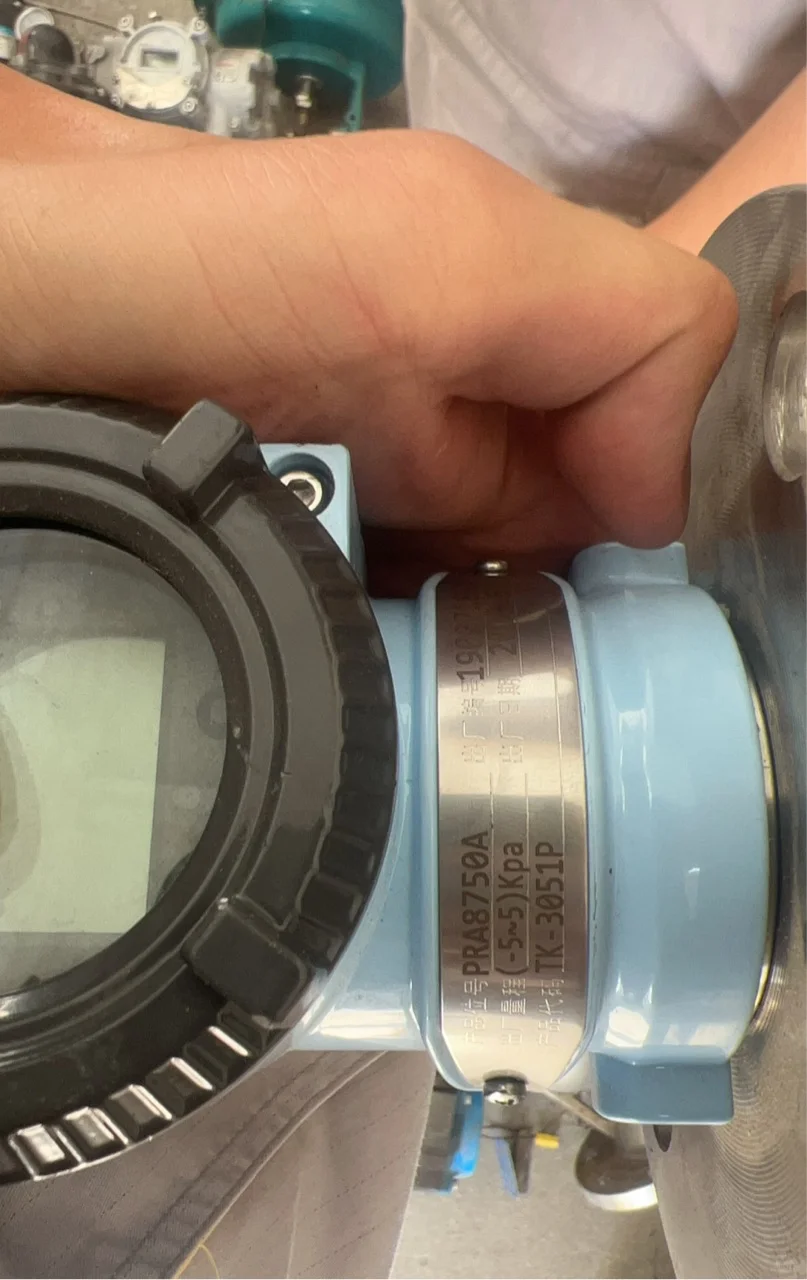

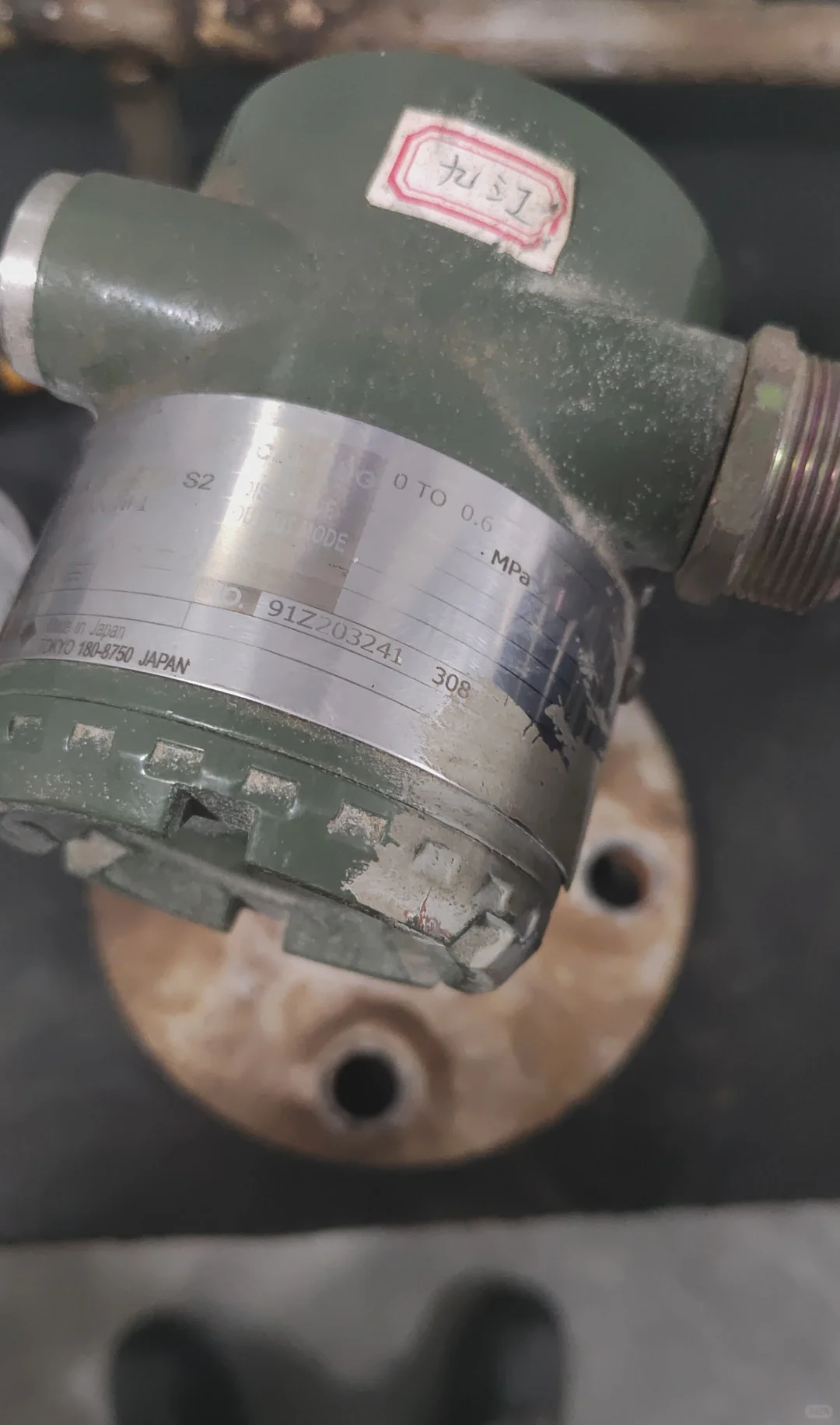

1. 在接到维修工作任务时，现场判断压力是否异常，首先要根据现场工艺参数确定压力是否符合当前工况，如果不符合，就需要安全交出拆下仪表，脱空观察压力变送器指示是否归零位。
2. 压力变送器能归零位，检查膜片是否破损腐蚀，如腐蚀破损可更换压力变送器，如正常可轻按#仪器仪表 #电气自动化 膜片观察指示值并感应膜片弹性，如膜片按压轻松指示正常，拆下打压台进行打压测试，或同类更换新压力变送器对比观察好坏。
